วิธีเลือก Splice Protection Sleeve 40 มม. กับ 60 มม. ต่างกันอย่างไร? แบบไหนเหมาะกับงาน Fiber Optic

Splice Protection Sleeve 40 มม. กับ 60 มม. ต่างกันอย่างไร? ความแตกต่างหลักคือความยาวของปลอกป้องกันรอยเชื่อม Fusion Splice ซึ่งมีผลต่อพื้นที่ที่ปลอกครอบคลุม ความเข้ากันได้กับ Splice Tray, Splice Holder และ Heater ของเครื่อง Fusion Splicer

ปลอก 40 มม. เหมาะกับงานที่ระบบจัดเก็บรอยสไปซ์รองรับ Sleeve ขนาด 40 มม. และต้องการใช้พื้นที่ภายในถาดอย่างเหมาะสม ส่วน ปลอก 60 มม. เหมาะกับระบบที่ออกแบบให้รองรับปลอกมาตรฐานความยาว 60 มม. โดยให้ช่วงครอบคลุมรอยสไปซ์ยาวกว่าตามโครงสร้างผลิตภัณฑ์

อย่างไรก็ตาม ปลอก 60 มม. ไม่ได้แข็งแรงกว่าปลอก 40 มม. เสมอไป และปลอก 40 มม. ไม่ได้เหมาะกับทุก Splice Tray ที่มีพื้นที่จำกัด เพราะคุณภาพการป้องกันยังขึ้นอยู่กับเส้นผ่านศูนย์กลางหลังหด โครงสร้างแท่งเสริมแรง วัสดุหด ความเข้ากันได้กับ Fiber และวิธีติดตั้ง

เลือกขนาดแบบรวดเร็ว

ใช้ 40 มม. เมื่อ Splice Tray และ Heater รองรับ Sleeve 40 มม. โดยเฉพาะ
ใช้ 60 มม. เมื่อ Splice Tray และ Heater รองรับ Sleeve 60 มม. และต้องการช่วงป้องกันตามข้อกำหนดนั้น
ตรวจความกว้างร่องจับ Sleeve และเส้นผ่านศูนย์กลางหลังหด
ตรวจว่าปลอกเป็นแบบ Single Fiber หรือ Ribbon Fiber
เลือก Heater Mode ให้ตรงกับรุ่นและชนิดของ Sleeve
สวม Sleeve เข้ากับสายก่อนทำ Fusion Splicing
หลังหดต้องตรวจว่าปลอกแนบสนิท อยู่กึ่งกลางรอยสไปซ์ และไม่มีความเสียหาย

บทความนี้ comsiam จะอธิบายความแตกต่างของ Sleeve 40 มม. กับ 60 มม. วิธีเลือกให้เหมาะกับงาน FTTH, ODF, Fiber Closure และ Backbone รวมถึงขั้นตอนการใส่ปลอก การตั้ง Heater Mode การตรวจคุณภาพหลังหด และการแก้ปัญหาปลอกหดไม่สุดหรือจัดเก็บใน Tray ไม่ได้

① Splice Protection Sleeve คืออะไร?

Splice Protection Sleeve คือปลอกป้องกันรอยเชื่อมเส้นใยแก้วนำแสงหลัง Fusion Splicing

โดยทั่วไปเป็นอุปกรณ์หดด้วยความร้อน ซึ่งอาจประกอบด้วยท่อภายนอก แกนหรือวัสดุเสริมแรง และท่อหรือชั้นยึดเกาะภายในตามโครงสร้างที่ผู้ผลิตกำหนด

หน้าที่สำคัญคือช่วยป้องกันบริเวณรอยสไปซ์ ซึ่งเป็นช่วงที่ถอด Coating ออกและได้รับการหลอมเชื่อม

ปลอกช่วยลดความเสี่ยงจากการสัมผัสและแรงทางกลในช่วงรอยต่อ แต่ไม่ได้ทำให้เส้นใยมีความแข็งแรงเท่ากับสายทั้งเส้นในทุกสภาวะ

② ทำไม Fusion Splicing ต้องใช้ Protection Sleeve?

หลังเชื่อม Fiber แล้ว บริเวณรอยต่อมีช่วงแก้วที่ต้องได้รับการป้องกัน

หากปล่อยไว้โดยไม่มีระบบป้องกันที่เหมาะสม อาจเสี่ยงต่อ

การหักจากแรงดัด
การสัมผัสสิ่งของโดยตรง
การเคลื่อนตัวของเส้นใย
ความเสียหายระหว่างจัด Splice Tray
การกระแทกในกล่อง Closure
การบำรุงรักษาภายหลัง

Protection Sleeve จึงเป็นส่วนสำคัญของกระบวนการ Fusion Splicing ตั้งแต่ก่อนทำรอยเชื่อมจนถึงการจัดเก็บลง Tray

③ Splice Protection Sleeve 40 มม. คืออะไร?

Splice Protection Sleeve 40 มม. คือปลอกป้องกันรอยสไปซ์ที่มีความยาวตามที่ผู้ผลิตระบุประมาณ 40 มิลลิเมตร

ใช้กับระบบที่ออกแบบให้รองรับปลอกขนาดดังกล่าว

คุณสมบัติที่ควรพิจารณา

ความยาว 40 มม.
เส้นผ่านศูนย์กลางก่อนและหลังหด
รูปแบบแท่งเสริมแรง
Fiber Type ที่รองรับ
จำนวน Core ที่รองรับ
Heater Mode
Splice Tray Compatibility

เหมาะกับงานที่มีข้อกำหนดให้ใช้ Sleeve 40 มม. ไม่ใช่เพียงเลือกเพราะคิดว่าประหยัดพื้นที่เสมอไป

④ Splice Protection Sleeve 60 มม. คืออะไร?

Splice Protection Sleeve 60 มม. เป็นปลอกป้องกันรอยสไปซ์ความยาวประมาณ 60 มิลลิเมตร ตามข้อกำหนดของผลิตภัณฑ์

พบได้แพร่หลายในงาน Fusion Splicing แบบ Single Fiber และการจัดเก็บในระบบที่รองรับ

จุดเด่นด้านการเลือกใช้

มีช่วงครอบคลุมยาวกว่า Sleeve 40 มม.
มีผลิตภัณฑ์สำหรับ Single Fiber ให้เลือกหลายรูปแบบ
ใช้กับ Heater Mode สำหรับ 60 มม. เมื่อรองรับ
เหมาะกับ Splice Tray ที่ออกแบบให้รองรับความยาวนี้

แต่ต้องตรวจเส้นผ่านศูนย์กลางและรูปทรงหลังหด เพราะ Sleeve 60 มม. ต่างรุ่นอาจมีขนาดภายนอกต่างกัน

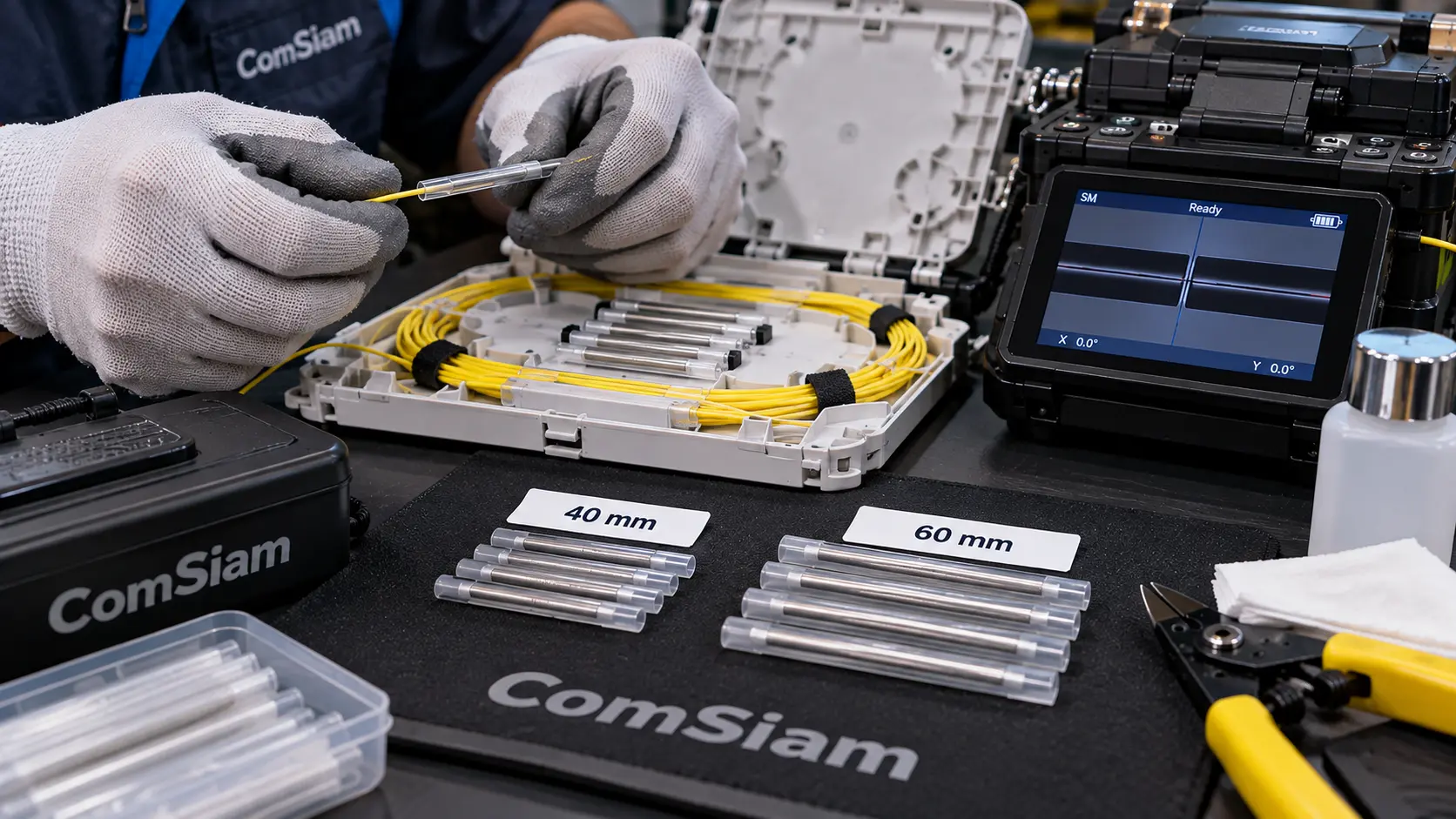

⑤ ตารางเปรียบเทียบ Sleeve 40 มม. กับ 60 มม.

รายการ	Sleeve 40 มม.	Sleeve 60 มม.
ความยาว	40 มม.	60 มม.
ความยาวที่ต่างกัน	สั้นกว่า	ยาวกว่า 20 มม.
พื้นที่ใน Tray	ขึ้นกับร่องจับและการจัดวาง	ขึ้นกับร่องจับและการจัดวาง
Heater Mode	โหมดสำหรับ 40 มม. ที่ตรงชนิด	โหมดสำหรับ 60 มม. ที่ตรงชนิด
การครอบคลุมรอยต่อ	ตามโครงสร้าง 40 มม.	ตามโครงสร้าง 60 มม.
การรองรับ Single Fiber	มีหลายผลิตภัณฑ์	มีหลายผลิตภัณฑ์
การรองรับ Ribbon	มีรุ่นเฉพาะ	มีรุ่นเฉพาะบางประเภท
ความแข็งแรง	ขึ้นกับรุ่นและวัสดุ	ขึ้นกับรุ่นและวัสดุ
การเลือกใช้งาน	ตาม Tray และ Heater	ตาม Tray และ Heater

หลักการสำคัญ: ขนาดปลอกต้องตรงกับระบบติดตั้ง ไม่ใช่เลือกความยาวมากที่สุดเป็นค่าเริ่มต้นทุกครั้ง

⑥ Sleeve 60 มม. ป้องกันรอยสไปซ์ดีกว่า 40 มม. ไหม?

ไม่สามารถสรุปได้จากความยาวอย่างเดียว

Sleeve 60 มม. มีช่วงครอบคลุมยาวกว่า แต่การป้องกันจริงยังขึ้นกับ

ชนิดท่อหด
วัสดุเสริมแรง
เส้นผ่านศูนย์กลางหลังหด
ขนาด Coating ของ Fiber
การจัดกึ่งกลางรอยสไปซ์
คุณภาพการหด
แรงดัดหลังติดตั้ง
วิธีจับ Sleeve ใน Tray

Sleeve 40 มม. ที่มีคุณภาพและตรงกับระบบ อาจเหมาะสมกว่าการใช้ Sleeve 60 มม. ที่ไม่เข้ากับ Tray

⑦ Sleeve 40 มม. เหมาะกับงานประเภทใด?

ตัวอย่างงานที่อาจใช้ Sleeve 40 มม. ได้แก่

Splice Tray ที่ระบุรองรับ 40 มม.
ODF ที่มี Holder สำหรับ Sleeve 40 มม.
งาน FTTH ในกล่องหรือถาดที่กำหนดใช้ 40 มม.
งานที่ใช้ Heater รองรับปลอก 40 มม.
งาน Single Fiber Splicing ที่ระบุ Sleeve 40 มม.

ก่อนติดตั้งต้องตรวจว่าเป็น Sleeve แบบ Single Fiber หรือชนิดเฉพาะอื่นด้วย

ไม่ควรถือว่าอุปกรณ์ทุกชิ้นในงาน FTTH ต้องใช้ 40 มม.

⑧ Sleeve 60 มม. เหมาะกับงานประเภทใด?

ตัวอย่างงานที่อาจใช้ Sleeve 60 มม. ได้แก่

ODF ที่มีช่องจับ 60 มม.
Fiber Closure ที่ออกแบบรองรับ 60 มม.
Splice Tray สำหรับ Single Fiber 60 มม.
งาน Backbone ที่ระบุ Sleeve 60 มม.
งานติดตั้งที่มี Heater Mode ตรงกับปลอก 60 มม.

การใช้งานจริงต้องตรวจ Splice Holder และพื้นที่จัดเก็บ ไม่ใช่เลือกตามชื่อประเภทโครงการเพียงอย่างเดียว

⑨ งาน FTTH ควรใช้ Sleeve 40 หรือ 60 มม.?

เลือกจากสเปกของกล่องและ Splice Tray เป็นหลัก

งาน FTTH อาจใช้กล่องพักสายขนาดเล็กหรือ Closure ที่มีระบบจัดเก็บต่างกัน

วิธีตรวจ

ตรวจรุ่นกล่องพักสาย
ตรวจความยาวช่องจับ Sleeve
ตรวจเส้นผ่านศูนย์กลางที่รองรับ
ตรวจชนิด Fiber
ตรวจ Heater ของ Fusion Splicer
เลือกปลอกให้ตรงระบบ

หากถาดออกแบบรองรับ 40 มม. ไม่ควรฝืนใส่ปลอก 60 มม. จนเกิดแรงดัดกับ Fiber

⑩ งาน ODF ควรใช้ Sleeve ขนาดไหน?

ODF หรือ Optical Distribution Frame ใช้จัดการเส้นใยและรอยต่อในระบบไฟเบอร์ออปติก

ภายใน ODF อาจมี Splice Tray หลายชนิด

สิ่งที่ต้องตรวจ

จำนวน Core
รุ่น Splice Tray
ช่องจับ Sleeve
ระยะจัดวาง Fiber
ความสูงของถาด
เส้นผ่านศูนย์กลาง Sleeve หลังหด
ข้อกำหนดโครงการ

หาก ODF ใช้ Holder สำหรับ 60 มม. ควรเลือก Sleeve ที่รองรับขนาดนั้น

ไม่ควรนำ Sleeve 40 มม. ไปวางใน Holder 60 มม. โดยไม่ตรวจว่าสามารถยึดได้อย่างมั่นคงหรือไม่

⑪ งาน Fiber Closure เลือก Sleeve อย่างไร?

Fiber Closure ใช้ป้องกันจุดต่อสายไฟเบอร์ในพื้นที่ภายนอกหรือสถานที่ที่ต้องการระบบปิดผนึกตามข้อกำหนด

การเลือก Sleeve ต้องพิจารณาระบบภายใน Closure

ขั้นตอน

ตรวจรุ่น Closure
ตรวจ Splice Tray
ตรวจ Sleeve Holder
ตรวจความยาว Sleeve ที่รองรับ
ตรวจเส้นผ่านศูนย์กลางหลังหด
ตรวจวิธีเดิน Fiber ผ่านช่อง
ตรวจความสามารถรองรับจำนวน Core
ตรวจมาตรฐานการติดตั้งของโครงการ

ตัวกล่อง Closure ป้องกันสภาพแวดล้อมภายนอก ส่วน Sleeve ป้องกันรอยสไปซ์เฉพาะจุด ทั้งสองทำหน้าที่ต่างกันและต้องใช้ร่วมกันอย่างเหมาะสม

⑫ งาน Backbone Fiber ใช้ Sleeve 60 มม. เสมอไหม?

ไม่เสมอไป

แม้งาน Backbone หลายระบบใช้ Sleeve 60 มม. แต่ขนาดที่ถูกต้องขึ้นกับอุปกรณ์และมาตรฐานของระบบจริง

การเลือกจากคำว่า Backbone อย่างเดียวอาจทำให้ใช้อุปกรณ์ไม่เข้ากัน

ควรตรวจ Specification ของ ODF, Closure, Splice Tray และ Sleeve ก่อนเริ่มงาน

⑬ Sleeve แบบ Single Fiber กับ Ribbon Fiber ต่างกันอย่างไร?

Single Fiber Sleeve ออกแบบสำหรับป้องกันรอยสไปซ์เส้นใยเดี่ยวตามจำนวนที่ระบุ

Ribbon Fiber Sleeve ออกแบบให้รองรับรอยสไปซ์แบบ Ribbon ซึ่งมีหลายเส้นใยในโครงสร้างเดียว

ความแตกต่างอาจอยู่ที่

ความกว้าง
รูปทรง
วัสดุเสริมแรง
ความยาว
Heater Mode
จำนวน Fiber ที่รองรับ

การเห็น Sleeve ยาว 40 มม. ไม่ได้หมายความว่าเป็นปลอกสำหรับ Single Fiber เสมอไป

⑭ Splice Protection Sleeve มีส่วนประกอบอะไรบ้าง?

Sleeve แบบ Heat Shrink ที่ใช้ในงานทั่วไปอาจมี

ชั้นท่อหดภายนอก

ช่วยหุ้มบริเวณรอยสไปซ์เมื่อได้รับความร้อน

ชั้นภายใน

ช่วยประสานและรองรับเส้นใยตามการออกแบบของผลิตภัณฑ์

แท่งเสริมแรง

ช่วยลดการดัดหรือการเสียรูปของบริเวณรอยเชื่อม

วัสดุเสริมแรงอาจเป็นโลหะหรือวัสดุอื่นตามประเภทผลิตภัณฑ์

ไม่ควรนำ Sleeve ที่มีโครงสร้างต่างกันมาใช้แทนกันโดยดูเพียงความยาวเท่ากัน

⑮ Steel Rod ใน Splice Sleeve มีหน้าที่อะไร?

Steel Rod หรือแท่งเสริมแรงโลหะพบใน Splice Protection Sleeve หลายประเภท

หน้าที่หลักคือเพิ่มความมั่นคงเชิงกลให้บริเวณรอยสไปซ์

ประโยชน์

ช่วยพยุงบริเวณรอยต่อ
ลดการโค้งงอเฉพาะจุด
ช่วยรักษารูปทรงหลังหด
รองรับการจัดวางลง Splice Holder

อย่างไรก็ตาม Sleeve บางชนิดใช้วัสดุเสริมแรงอื่น จึงต้องตรวจโครงสร้างและการรองรับตามผลิตภัณฑ์จริง

⑯ เส้นผ่านศูนย์กลาง Sleeve หลังหดสำคัญอย่างไร?

สำคัญพอ ๆ กับความยาวในหลายกรณี

Splice Tray อาจมีร่องสำหรับจับ Sleeve ที่กำหนดทั้งความยาวและความกว้าง

หาก Sleeve หลังหดมีเส้นผ่านศูนย์กลางใหญ่เกิน

อาจใส่ร่องไม่ได้
ถาดปิดไม่สนิท
Sleeve ถูกกด
เกิดแรงกับ Fiber ข้างเคียง
จำนวนช่องที่ใช้งานจริงลดลง

ดังนั้นก่อนสั่งซื้อ Sleeve ให้ตรวจขนาดภายนอกหลังหด ไม่ใช่ดูเพียง 40 หรือ 60 มม.

⑰ Heater ของ Fusion Splicer รองรับ Sleeve ทั้งสองขนาดไหม?

ขึ้นอยู่กับรุ่นเครื่อง

Fusion Splicer จำนวนมากมี Heater สำหรับปลอกหลายขนาด เช่น 40 มม. และ 60 มม.

แต่ไม่ได้หมายความว่าทุกรุ่นรองรับทั้งสองขนาดหรือทุกชนิด Sleeve

ต้องตรวจ

ความยาว Heater Chamber
Heater Mode ที่มี
Sleeve Type ที่รองรับ
ระยะเวลา Heating ตามโปรแกรม
วัสดุและเส้นผ่านศูนย์กลาง Sleeve
คู่มือเครื่อง

หากเครื่องไม่มีโหมดสำหรับ Sleeve ที่ต้องการ ควรตรวจคำแนะนำจากผู้ผลิตก่อนเลือกใช้

⑱ Heater Mode 40mm กับ 60mm ต่างกันอย่างไร?

Heater Mode เป็นโปรแกรมควบคุมกระบวนการให้ความร้อนของเครื่อง Fusion Splicer

โหมดของ Sleeve ต่างชนิดอาจมีลำดับการให้ความร้อน เวลา และเงื่อนไขควบคุมต่างกัน

ตัวอย่างชื่อโหมด

40mm
40mm Standard
60mm
60mm Standard
Slim 40
Slim 60
Ribbon 40

ชื่อจริงขึ้นกับรุ่นและซอฟต์แวร์เครื่อง

ห้ามสรุปว่าเลือก 60mm Mode แล้วจะใช้กับ Sleeve 40 มม. ได้เสมอ เพราะอาจทำให้การหดไม่เหมาะสม

⑲ วิธีตั้ง Heater Mode สำหรับ Sleeve 40 มม.

ขั้นตอนที่ 1

ตรวจชนิด Sleeve ที่จะใช้

ขั้นตอนที่ 2

ตรวจคู่มือ Fusion Splicer

ขั้นตอนที่ 3

เปิดเมนู Heater Mode

ขั้นตอนที่ 4

ค้นหาโหมด 40 มม. ที่ตรงกับชนิด Sleeve

ขั้นตอนที่ 5

ตรวจว่าเป็น Single Fiber หรือ Ribbon

ขั้นตอนที่ 6

ตรวจความเข้ากันได้ของวัสดุ Sleeve

ขั้นตอนที่ 7

เลือกโหมดที่กำหนด

ขั้นตอนที่ 8

เตรียมรอยสไปซ์และ Sleeve

ขั้นตอนที่ 9

ดำเนินการ Heating ตามเครื่อง

ขั้นตอนที่ 10

ตรวจผลหลังหดและระบายความร้อน

หากปลอกหดไม่สมบูรณ์ ให้ตรวจความเข้ากันได้ก่อนแก้ค่าของ Heater

⑳ วิธีตั้ง Heater Mode สำหรับ Sleeve 60 มม.

ขั้นตอนที่ 1

ตรวจว่า Sleeve ยาว 60 มม. จริง

ขั้นตอนที่ 2

ตรวจขนาดและรุ่นของ Sleeve

ขั้นตอนที่ 3

ตรวจโหมด 60 มม. ใน Fusion Splicer

ขั้นตอนที่ 4

เลือกโหมดที่ตรงชนิด เช่น Standard หรือ Slim ตามข้อมูลจริง

ขั้นตอนที่ 5

ตรวจสภาพ Heater

ขั้นตอนที่ 6

สวม Sleeve ครอบรอยต่อให้อยู่กึ่งกลาง

ขั้นตอนที่ 7

วางลงใน Heater Chamber ตามวิธีเครื่อง

ขั้นตอนที่ 8

เริ่ม Heating

ขั้นตอนที่ 9

รอจนเครื่องทำงานเสร็จ

ขั้นตอนที่ 10

นำออกและพักให้เย็นตามข้อกำหนด

ขั้นตอนที่ 11

ตรวจว่าหดสม่ำเสมอ

ขั้นตอนที่ 12

นำลง Splice Tray เมื่อปลอดภัยและอยู่ในสภาพเหมาะสม

㉑ ต้องสวม Sleeve ก่อนหรือหลัง Fusion Splicing?

ต้องสวม Sleeve ลงบนเส้นใยด้านใดด้านหนึ่งก่อนทำ Fusion Splicing

เพราะหลังจากเชื่อมปลายเส้นใยสองด้านเข้าด้วยกันแล้ว อาจไม่สามารถสวม Sleeve ผ่านปลายสายได้อีกโดยไม่ทำลายรอยต่อ

ลำดับที่ถูกต้อง

เตรียม Sleeve ให้ตรงชนิด
สวมบน Fiber ด้านใดด้านหนึ่ง
ปอก Coating

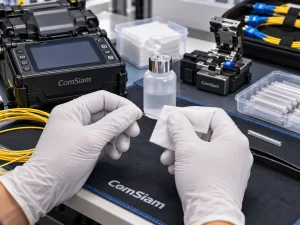

ทำความสะอาด Bare Fiber
Cleave
Fusion Splicing
ตรวจรอยสไปซ์
เลื่อน Sleeve มาครอบกึ่งกลางรอยเชื่อม
Heat Shrink
ตรวจและจัดเก็บ

การลืมสวม Sleeve เป็นข้อผิดพลาดที่ทำให้ต้องตัดรอยสไปซ์และทำใหม่ได้

㉒ วิธีใส่ Sleeve ให้ตรงกลางรอยสไปซ์

ปลอกควรครอบคลุมบริเวณรอยต่อและช่วงเส้นใยที่ถอด Coating ตามข้อกำหนดของผลิตภัณฑ์

วิธีตรวจ

ตรวจความยาว Sleeve
ตรวจตำแหน่งรอยเชื่อม
ประคอง Fiber โดยไม่ดึงรอยต่อ
เลื่อน Sleeve เข้ามาอย่างช้า ๆ
จัดจุดเชื่อมให้อยู่บริเวณกึ่งกลาง
ตรวจว่าเส้นใยไม่งอ
ตรวจว่าไม่มีสิ่งแปลกปลอม
วางเข้าสู่ Heater ตามขั้นตอน

ไม่ควรเลื่อน Sleeve ผ่านรอยสไปซ์อย่างรุนแรง เพราะอาจทำให้เส้นใยหักได้

㉓ วิธี Heat Shrink Splice Sleeve ทีละขั้นตอน

ขั้นตอนที่ 1 — ตรวจ Sleeves

เลือกขนาดและชนิดตรงระบบ

ขั้นตอนที่ 2 — ตรวจ Heater

ตรวจว่าเครื่องรองรับ Sleeve

ขั้นตอนที่ 3 — สวม Sleeve ก่อนสไปซ์

ต้องไม่ลืมขั้นตอนนี้

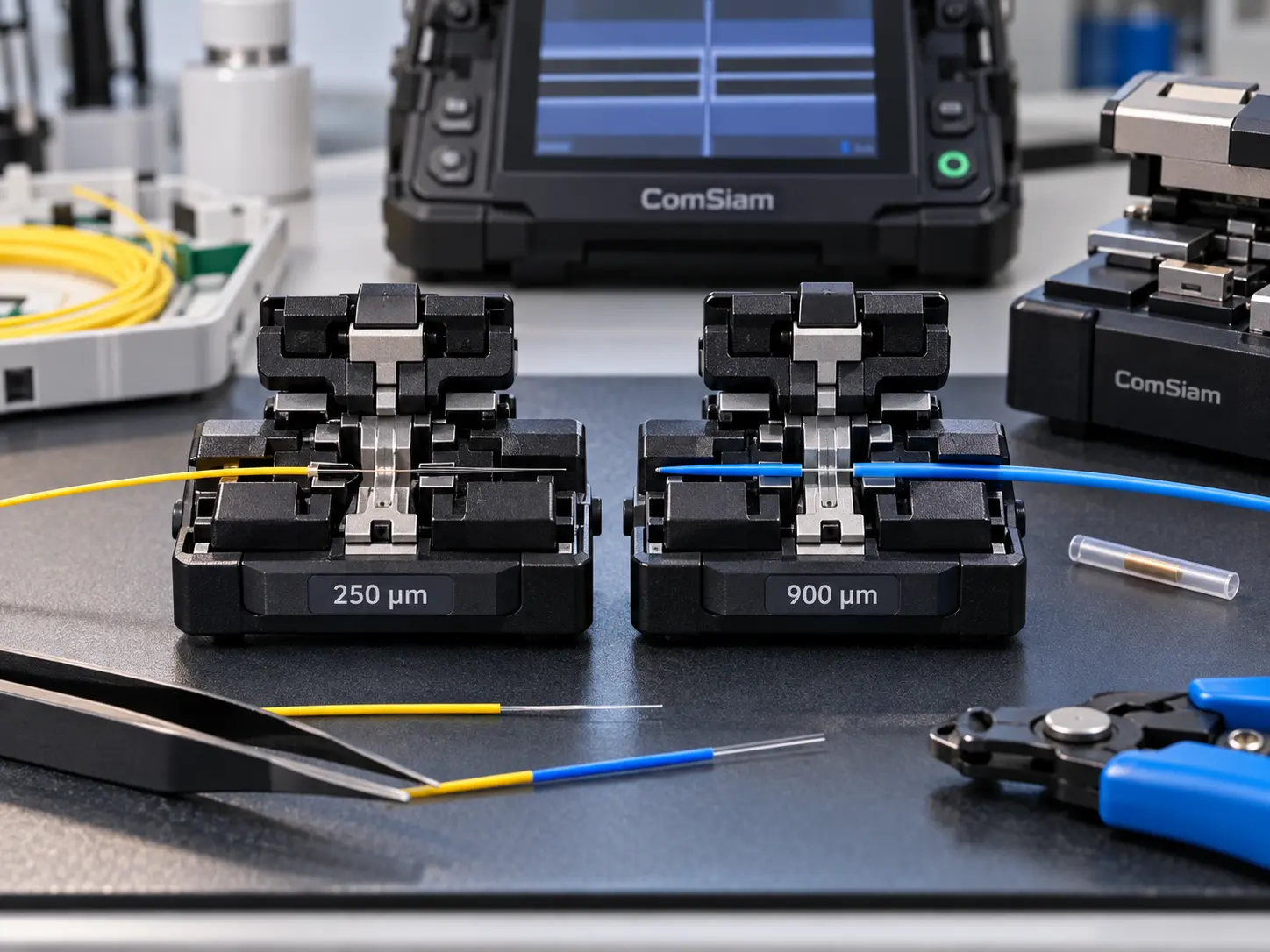

ขั้นตอนที่ 4 — เตรียม Fiber

ปอก ทำความสะอาด และ Cleave

ขั้นตอนที่ 5 — Fusion Splicing

ทำรอยต่อด้วย Splice Mode ที่เหมาะสม

ขั้นตอนที่ 6 — ตรวจคุณภาพรอยเชื่อม

ดู Splice Defect และผลตามเกณฑ์

ขั้นตอนที่ 7 — เลื่อน Sleeve

จัดกึ่งกลางรอยเชื่อม

ขั้นตอนที่ 8 — ตรวจความสะอาด Sleeve

ไม่ให้มีเศษวัสดุที่อาจกระทบการหด

ขั้นตอนที่ 9 — วางใน Heater

ใช้ตำแหน่งและทิศทางที่คู่มือกำหนด

ขั้นตอนที่ 10 — เลือก Heater Mode

ต้องตรงกับ Sleeve

ขั้นตอนที่ 11 — เริ่ม Heating

ใช้กระบวนการที่เครื่องออกแบบ

ขั้นตอนที่ 12 — รอจนจบ Cycle

ไม่เปิดหรือนำออกก่อนเวลาโดยไม่มีเหตุผล

ขั้นตอนที่ 13 — นำ Sleeve ออก

ระวังความร้อน

ขั้นตอนที่ 14 — พักให้เย็น

ใช้ Cooling Tray หรือวิธีที่ผู้ผลิตกำหนด

ขั้นตอนที่ 15 — ตรวจการหด

ต้องอยู่ในสภาพสมบูรณ์

ขั้นตอนที่ 16 — จัดเก็บลง Splice Tray

ตรวจระยะและการวางสาย

㉔ Sleeve หดไม่สุดเกิดจากอะไร?

สาเหตุอาจเกี่ยวข้องกับ

เลือก Heater Mode ผิด
Heater ยังไม่ทำงานครบ Cycle
Sleeve ไม่ตรงรุ่น
Sleeve มีเส้นผ่านศูนย์กลางไม่เหมาะกับ Fiber
Heater มีปัญหา
Sleeve วางผิดตำแหน่ง
อุณหภูมิหรือสภาพแวดล้อมไม่เหมาะกับข้อกำหนด
วัสดุ Sleeve เสื่อมจากการเก็บรักษา

วิธีแก้

ตรวจรุ่น Sleeve และ Heater Mode ก่อน

ไม่ควรเพิ่มเวลา Heating แบบสุ่ม เพราะอาจทำให้วัสดุเสียรูปหรือ Fiber ได้รับผลกระทบ

㉕ Sleeve หดแล้วมีฟองอากาศต้องทำอย่างไร?

หากปลอกหลังหดมีฟอง ช่องว่าง หรือรูปทรงผิดปกติ ต้องตรวจว่าลักษณะดังกล่าวอยู่ในเกณฑ์ของผู้ผลิตหรือไม่

สาเหตุที่เป็นไปได้

ปลอกไม่เหมาะกับขนาด Fiber
Heater Mode ผิด
ความสะอาดไม่เหมาะ
วาง Sleeve ไม่ตรง
Heater ทำงานผิดปกติ
Sleeve เสื่อมสภาพ

หากปลอกไม่ผ่านเกณฑ์การตรวจรับ ต้องแก้ไขตามขั้นตอนที่กำหนด และอาจจำเป็นต้องทำรอยสไปซ์ใหม่พร้อม Sleeve ใหม่

ไม่ควรพยายามลอก Sleeve ที่หดแล้วออกจากรอยต่อโดยใช้แรง เพราะอาจทำให้ Fiber ขาด

㉖ Sleeve หดแล้วงอหรือบิด เกิดจากอะไร?

สาเหตุที่ควรตรวจ ได้แก่

Fiber ถูกดึงหรือวางเอียงใน Heater
Sleeve ไม่อยู่กึ่งกลาง
Heater Mode ไม่เหมาะ
Sleeve ไม่ตรงรุ่น
วัสดุหดไม่สม่ำเสมอ
นำ Sleeve ออกหรือจัดการก่อนเย็นตามข้อกำหนด

วิธีป้องกัน

จัดเส้นใยตรงก่อน Heating
วาง Sleeve กลางรอยสไปซ์
ใช้ Heater Mode ที่ถูกต้อง
ไม่ดึง Fiber ระหว่างให้ความร้อน
รอ Cooling ตามคู่มือ
ตรวจรูปทรงก่อนลง Tray

Sleeve ที่ผิดรูปมากไม่ควรฝืนกดลงช่องจับ

㉗ Sleeve 40 มม. ใส่ในช่อง 60 มม. ได้ไหม?

ขึ้นอยู่กับการออกแบบของ Splice Holder

แม้ช่องจะยาวกว่า Sleeve แต่ยังต้องพิจารณาความสามารถในการจับยึด

ปัญหาที่อาจเกิด ได้แก่

Sleeve หลวม
เคลื่อนภายในช่อง
หลุดจากตำแหน่ง
Fiber ถูกดึงเมื่อจัด Tray

หากผู้ผลิต Splice Tray ระบุรองรับทั้ง 40 และ 60 มม. สามารถเลือกใช้ตามเงื่อนไขที่กำหนดได้

แต่ไม่ควรนำ Sleeve 40 มม. ใส่ช่อง 60 มม. โดยสมมติว่าใช้งานได้เสมอ

㉘ Sleeve 60 มม. ใส่ในช่อง 40 มม. ได้ไหม?

โดยทั่วไปไม่ควรฝืนใส่เมื่อ Splice Holder ออกแบบรองรับเพียง 40 มม.

เพราะ Sleeve ที่ยาวกว่าอาจชนขอบหรือทำให้ Fiber โค้งงอผิดระยะ

ความเสี่ยง

รอยสไปซ์ถูกกด
ฝาถาดปิดไม่สนิท
Fiber รับแรงดัด
จัดสายเข้าร่องยาก
Sleeve วางซ้อนกันไม่เหมาะสม

ควรเลือก Sleeve ที่ตรงกับ Tray หรือเปลี่ยน Tray/Holder เป็นรุ่นที่รองรับตามข้อกำหนด

㉙ ทำไม Sleeve หลวมใน Splice Tray?

สาเหตุที่เป็นไปได้ ได้แก่

Sleeve สั้นกว่าข้อกำหนดของช่อง
เส้นผ่านศูนย์กลางหลังหดเล็กเกิน
Splice Holder ชำรุด
ใช้ปลอกคนละประเภท
จัดตำแหน่งไม่ถูกต้อง

วิธีแก้

ตรวจ Sleeve Specification และ Splice Tray Compatibility

ไม่ควรใช้กาว เทป หรือวัสดุรองหนุนเองโดยไม่มีข้อกำหนดจากผู้ผลิต เพราะอาจทำให้การบำรุงรักษาและการจัดการ Fiber ภายหลังมีปัญหา

㉚ ทำไม Sleeve แน่นเกินใน Splice Tray?

อาจเกิดจาก

เส้นผ่านศูนย์กลางหลังหดใหญ่เกิน
ช่องจับไม่ตรงประเภท Sleeve
Sleeve ยังไม่เย็น
ปลอกหดผิดรูป
Splice Holder มีสิ่งปนเปื้อนหรือเสียรูป

ไม่ควรใช้แรงกดมากเพื่อให้ Sleeve เข้าไปในร่อง

หากใส่ไม่ได้ตามปกติ ให้หยุดตรวจความเข้ากันได้

㉛ Sleeve 40 มม. กับ 60 มม. ส่งผลต่อ Splice Loss ไหม?

Sleeve ไม่ได้เป็นตัวกำหนด Optical Splice Loss โดยตรง

การสูญเสียทางแสงของรอย Fusion Splice ขึ้นกับปัจจัยสำคัญ เช่น

Fiber Type
Core Alignment
Cleave Angle
ความสะอาด
Arc Conditions
Splice Mode
ความเข้ากันได้ของเส้นใย

แต่หาก Sleeve หดผิดวิธีหรือทำให้ Fiber รับแรงดัด อาจกระทบความสมบูรณ์ของรอยต่อและการจัดเก็บได้

จึงควรตรวจทั้งคุณภาพการหดและการจัด Fiber หลังติดตั้ง

㉜ วิธีเลือก Sleeve สำหรับงาน 12, 24, 48 และ 96 Core

จำนวน Core ไม่ใช่ตัวกำหนดความยาว Sleeve เพียงอย่างเดียว

สิ่งสำคัญคือจำนวนช่องและการออกแบบ Splice Tray

ตัวอย่างแนวคิด

จำนวน Core	สิ่งที่ควรตรวจ
12 Core	Splice Tray รองรับ Sleeve ขนาดใด
24 Core	จำนวนช่องจับและการจัด Fiber
48 Core	จำนวนถาดและรูปแบบจัดเก็บ
96 Core	ความจุรวมของ Closure และ Tray
144 Core	แผนแบ่งถาดและการบำรุงรักษา

หาก Tray สำหรับ 24 Core รองรับ Sleeve 40 มม. โดยเฉพาะ ต้องเลือกปลอกที่เข้ากัน ไม่ใช่เพิ่มความยาวเป็น 60 มม. เพราะจำนวน Core มากขึ้น

㉝ วิธีตรวจคุณภาพ Sleeve หลัง Heat Shrink

หลัง Heating และ Cooling ตามขั้นตอน ให้ตรวจ

Sleeve หดครบตามข้อกำหนด
ไม่มีความเสียหาย
ไม่ละลายผิดรูป
ไม่มีช่องว่างผิดเกณฑ์
รอยเชื่อมอยู่ในตำแหน่งเหมาะสม
Fiber ไม่ถูกดัดรุนแรง
แท่งเสริมแรงอยู่ตามโครงสร้างที่ออกแบบ
ขนาดภายนอกเหมาะกับ Splice Holder
Sleeve สามารถจัดเก็บได้มั่นคง
การเดิน Fiber ไม่ละเมิด Minimum Bend Radius

สำหรับทีมช่าง comsiam แนะนำให้ตรวจคุณภาพหลังหดทุกครั้งก่อนใส่ Splice Tray โดยเฉพาะเมื่อเปลี่ยนยี่ห้อหรือขนาด Sleeve เพราะอาจต้องตรวจความเข้ากันได้ของ Heater Mode ใหม่

㉞ ตาราง Troubleshooting ปัญหา Splice Sleeve

ปัญหา	สาเหตุที่ควรตรวจ	แนวทางแก้
หดไม่สุด	Heater Mode ไม่เหมาะ	ตรวจโหมดตามรุ่น
หดผิดรูป	Sleeve หรือ Heater ไม่ตรง	ตรวจ Compatibility
มีฟองหรือช่องว่าง	การหดหรือสิ่งปนเปื้อน	ตรวจเกณฑ์ผลิตภัณฑ์
Sleeve หลวมใน Tray	ขนาดไม่ตรง Holder	เลือกขนาดใหม่
Sleeve ใส่ Tray ไม่ได้	ยาวหรือหนาเกิน	ตรวจสเปก Tray
Fiber หักหลัง Heating	แรงดึงหรือความเสียหาย	ตรวจขั้นตอนและเตรียมรอยใหม่เมื่อจำเป็น
Sleeve ไม่อยู่กลางรอยเชื่อม	เลื่อนผิดตำแหน่ง	ตรวจการจัด Sleeve ก่อน Heat
แท่งเสริมแรงผิดตำแหน่ง	Sleeve วางผิดหรือเสียหาย	ตรวจตามเกณฑ์
Heater แจ้ง Error	เครื่องหรือโหมดผิด	ตรวจ Heater
Sleeve ยังร้อน	Cooling ไม่พอ	พักให้เย็นตามคู่มือ

㉟ Checklist เลือก Splice Protection Sleeve

ตรวจชนิดงาน Fiber Optic
ตรวจรุ่น Closure หรือ ODF
ตรวจ Splice Tray
ตรวจความยาวช่อง Holder
ตรวจเส้นผ่านศูนย์กลางที่ Holder รองรับ
ตรวจว่าต้องใช้ 40 มม. หรือ 60 มม.
ตรวจ Sleeve Part Number
ตรวจ Single Fiber หรือ Ribbon
ตรวจขนาด Fiber และ Coating
ตรวจโครงสร้างปลอก
ตรวจวัสดุเสริมแรง
ตรวจเส้นผ่านศูนย์กลางหลังหด
ตรวจ Fusion Splicer Model
ตรวจ Heater Mode
ตรวจความยาว Heater Chamber
ตรวจ Sleeve Compatibility
สวม Sleeve ก่อน Fusion Splicing
ปอก Coating ให้ถูกต้อง
ทำความสะอาด Bare Fiber
Cleave ตามระยะ
ทำ Fusion Splicing
ตรวจคุณภาพรอยเชื่อม
จัด Sleeve ให้อยู่กลางรอยต่อ
วางใน Heater อย่างถูกต้อง
เลือก Heating Program ที่ตรงรุ่น
รอจน Cycle เสร็จ
พักให้เย็น
ตรวจว่าหดสมบูรณ์
ตรวจความเสียหาย
ตรวจว่าปลอกไม่งอผิดรูป
ตรวจการยึดใน Splice Holder
ตรวจ Bend Radius
จัดสายลง Splice Tray
ตรวจการปิดฝาถาด
บันทึกอุปกรณ์ที่ใช้
ตรวจรับงานตามข้อกำหนด

㊱ คำถามที่พบบ่อยเกี่ยวกับ Sleeve 40 มม. และ 60 มม.

Splice Protection Sleeve 40 มม. กับ 60 มม. ต่างกันอย่างไร?

ต่างกันหลัก ๆ ที่ความยาว โดยต้องเลือกให้ตรงกับ Heater และ Splice Tray

Sleeve 40 มม. เหมาะกับงานอะไร?

เหมาะกับระบบที่ออกแบบรองรับ Sleeve 40 มม. เช่น Splice Tray หรือ ODF บางรุ่น

Sleeve 60 มม. เหมาะกับงานอะไร?

เหมาะกับระบบที่ระบุรองรับ Sleeve 60 มม. เช่น ODF หรือ Fiber Closure บางรุ่น

Sleeve 60 มม. แข็งแรงกว่า 40 มม. ไหม?

ไม่เสมอไป เพราะความแข็งแรงขึ้นกับวัสดุและโครงสร้างด้วย

งาน FTTH ใช้ Sleeve กี่มิลลิเมตร?

ต้องตรวจสเปกกล่องพักสายและ Splice Tray

งาน Backbone ต้องใช้ 60 มม. ไหม?

ไม่จำเป็นเสมอไป ให้เลือกตามข้อกำหนดระบบ

Sleeve 40 มม. ใช้กับ Fusion Splicer ทุกเครื่องไหม?

ไม่ใช่ ต้องตรวจ Heater Compatibility

Sleeve 60 มม. ใช้กับ Heater 40 มม. ได้ไหม?

ไม่ควรใช้หากเครื่องไม่ได้รองรับความยาวและชนิดนั้น

Heater Mode คืออะไร?

เป็นโปรแกรมควบคุมการให้ความร้อนเพื่อหด Sleeve ตามเงื่อนไขที่กำหนด

ต้องเลือก Heater Mode 40mm หรือ 60mm อย่างไร?

เลือกตามประเภทและรุ่น Sleeve ที่ผู้ผลิตระบุ ไม่ใช่ดูความยาวอย่างเดียว

ใส่ Sleeve ก่อนหรือหลังสไปซ์?

ต้องสวม Sleeve เข้ากับ Fiber ก่อนทำ Fusion Splicing

ทำไม Sleeve ต้องอยู่ตรงกลางรอยสไปซ์?

เพื่อให้บริเวณที่ต้องป้องกันถูกครอบคลุมตามการออกแบบของผลิตภัณฑ์

Sleeve หดไม่สุดทำอย่างไร?

ตรวจ Heater Mode, Sleeve Compatibility และสภาพ Heater

Sleeve หดแล้วมีฟองทำอย่างไร?

ตรวจว่าอยู่ในเกณฑ์ของผู้ผลิตหรือไม่ หากไม่ผ่านต้องแก้ตามขั้นตอน

Sleeve หดแล้วงอใช้ได้ไหม?

ต้องตรวจเกณฑ์ ไม่ควรฝืนใช้หากผิดรูปและส่งแรงต่อ Fiber

Sleeve 40 มม. ใส่ Tray 60 มม. ได้ไหม?

ได้เฉพาะเมื่อ Splice Holder รองรับและจับได้อย่างเหมาะสม

Sleeve 60 มม. ใส่ Tray 40 มม. ได้ไหม?

ไม่ควรฝืนใส่ถ้าถาดไม่ได้ออกแบบรองรับ

Sleeve หลวมใน Tray เกิดจากอะไร?

อาจเกิดจากความยาวหรือเส้นผ่านศูนย์กลางไม่ตรงกับ Holder

Sleeve ใหญ่เกิน Tray แก้อย่างไร?

เลือก Sleeve หรือ Holder ที่รองรับ ไม่ควรฝืนกด

Sleeve 40 มม. กับ 60 มม. ส่งผลต่อ Loss ไหม?

ไม่ได้กำหนด Splice Loss โดยตรง แต่การติดตั้งผิดวิธีอาจกระทบความสมบูรณ์ของ Fiber

Sleeve ใช้ซ้ำได้ไหม?

โดยทั่วไป Sleeve แบบ Heat Shrink ที่หดแล้วไม่ได้ออกแบบให้ใช้ซ้ำ

ต้องใช้ Sleeve ใหม่ทุกครั้งที่สไปซ์ใหม่ไหม?

โดยทั่วไปต้องใช้ Sleeve ใหม่ตามข้อกำหนดของผลิตภัณฑ์

Sleeve แบบ Single Fiber กับ Ribbon ใช้แทนกันได้ไหม?

ไม่ควร เว้นแต่ผู้ผลิตระบุรองรับชัดเจน

Sleeve 60 มม. ยาวกว่า 40 มม. เท่าไร?

ยาวกว่า 20 มม.

เลือกซื้อ Sleeve ดูอะไรสำคัญที่สุด?

ตรวจความเข้ากันได้ของ Splice Tray, Heater และชนิด Fiber ก่อน แล้วพิจารณาความยาวและเส้นผ่านศูนย์กลาง

㊲ สรุป Splice Protection Sleeve 40 มม. กับ 60 มม. แบบไหนเหมาะกับงานใด?

Splice Protection Sleeve 40 มม. และ 60 มม. มีหน้าที่เหมือนกัน คือป้องกันบริเวณรอยเชื่อม Fiber Optic หลัง Fusion Splicing

ความแตกต่างหลักคือความยาวและความเข้ากันได้กับระบบติดตั้ง

Sleeve 40 มม. เหมาะกับระบบที่รองรับ 40 มม. ส่วน Sleeve 60 มม. เหมาะกับระบบที่รองรับ 60 มม. โดยต้องตรวจเส้นผ่านศูนย์กลางหลังหด รูปแบบแท่งเสริมแรง และชนิด Sleeve ควบคู่ด้วย

ไม่ควรตัดสินว่า Sleeve ยาวกว่าจะดีกว่าเสมอ เพราะหากไม่เข้ากับ Splice Tray อาจทำให้ Fiber ถูกดัดหรือจัดเก็บผิดรูป

ก่อนเริ่ม Fusion Splicing ต้องสวม Sleeve เข้ากับ Fiber ด้านใดด้านหนึ่งก่อน แล้วจึงเตรียมปลายและเชื่อม

หลังสไปซ์ต้องเลื่อน Sleeve ให้ครอบรอยต่ออย่างเหมาะสม เลือก Heater Mode ที่รองรับ และตรวจคุณภาพหลังหดก่อนจัดเก็บลง Tray

comsiam แนะนำให้ทีมช่างตรวจ Sleeve Part Number, Heater Mode และ Splice Tray Compatibility ก่อนเริ่มงานทุกครั้ง พร้อมแยกปลอก 40 มม. กับ 60 มม. ให้ชัดเจนเพื่อลดโอกาสหยิบผิด

การเลือก Sleeve ที่เหมาะสมและหดอย่างถูกต้องช่วยปกป้องรอย Fusion Splice เพิ่มความเรียบร้อยในการจัดเก็บ และสนับสนุนความน่าเชื่อถือของระบบ Fiber Optic ในระยะยาว

ComSiam Professional Team
