Fiber Holder 250 µm กับ 900 µm ต่างกันอย่างไร? วิธีเลือกให้ตรงกับสายไฟเบอร์และเครื่อง Fusion Splicer

Fiber Holder 250 µm กับ 900 µm ต่างกันอย่างไร? ความแตกต่างหลักคือขนาดเส้นใยส่วนที่ Holder ออกแบบมาให้จับยึด โดย Fiber Holder 250 µm ใช้กับเส้นใยที่ยังมีชั้น Coating เส้นผ่านศูนย์กลางประมาณ 250 ไมโครเมตร ส่วน Fiber Holder 900 µm ใช้กับเส้นใยที่มีชั้น Buffer ขนาดประมาณ 900 ไมโครเมตร

หากใช้ Holder ผิดขนาด เส้นใยอาจถูกจับไม่แน่น วางไม่ตรงตำแหน่ง หรือได้รับแรงกดที่ไม่เหมาะสม ส่งผลให้เครื่อง Fusion Splicer แจ้ง Fiber Offset, Fiber Position Error, Alignment Error หรือเกิดปัญหาในการเตรียมปลาย Fiber ได้

วิธีเลือกแบบรวดเร็ว

Fiber ที่ยังมี Coating ขนาด 250 µm ให้ใช้ Holder 250 µm ที่รองรับเครื่องและเส้นใยนั้น
Fiber ที่มี Tight Buffer ขนาด 900 µm ให้ใช้ Holder 900 µm ที่รองรับ
หากเป็น Fiber Ribbon, Fiber 200 µm หรือเส้นใยชนิดพิเศษ ต้องตรวจ Holder เฉพาะประเภท
ต้องตรวจรุ่น Fusion Splicer และระบบจับ Fiber เพราะ Holder ของต่างยี่ห้อไม่จำเป็นต้องใช้แทนกันได้

ข้อควรเข้าใจ: ตัวเลข 250 µm และ 900 µm โดยทั่วไปหมายถึงขนาดภายนอกของชั้นป้องกันที่ Holder จับ ไม่ใช่ขนาด Core ของเส้นใยแก้ว

เส้นใยสื่อสารทั่วไปทั้งสองแบบอาจมี Cladding Diameter เท่ากันที่ประมาณ 125 µm แม้ชั้นป้องกันภายนอกจะมีขนาดต่างกัน

บทความนี้ comsiam จะอธิบายความแตกต่างของ Fiber Holder ทั้งสองขนาด วิธีเลือกให้ตรงกับสาย FTTH, Loose Tube และ Tight Buffer วิธีวางเส้นใย ขั้นตอนใช้ร่วมกับ Fiber Cleaver และ Fusion Splicer พร้อมวิธีแก้ปัญหาเมื่อ Holder จับสายไม่แน่นหรือเครื่องสไปซ์ตรวจตำแหน่งผิดปกติ

① Fiber Holder คืออะไร?

Fiber Holder คืออุปกรณ์สำหรับจับและจัดตำแหน่งเส้นใยแก้วนำแสงระหว่างเตรียมปลายและนำไป Fusion Splicing

โดยเฉพาะเครื่อง Fusion Splicer ที่ใช้ระบบจับ Fiber แบบถอดเปลี่ยนได้หรือใช้ Holder ร่วมกับ Fiber Cleaver

หน้าที่สำคัญ ได้แก่

จับเส้นใยให้อยู่ในแนวที่เหมาะสม
ช่วยกำหนดตำแหน่งอ้างอิง
ลดการเคลื่อนตัวระหว่างเตรียมปลาย
รองรับการวาง Fiber ลงในเครื่องสไปซ์
ช่วยรักษาความสม่ำเสมอของ Cleave Length ในระบบที่รองรับ

Fiber Holder ไม่ใช่เพียงอุปกรณ์หนีบสายทั่วไป เพราะรูปทรงฐาน ร่องจับและตำแหน่งอ้างอิงมีผลต่อการทำงานร่วมกับเครื่องมือ

② Fiber Holder 250 µm คืออะไร?

Fiber Holder 250 µm คืออุปกรณ์จับเส้นใยที่ออกแบบมาสำหรับ Fiber ที่มีเส้นผ่านศูนย์กลางชั้น Coating ประมาณ 250 µm

นิยมใช้กับเส้นใยที่เตรียมจาก

สาย Loose Tube
สาย Fiber Optic Backbone
สาย FTTH Drop บางโครงสร้าง
สาย Distribution Fiber
Fiber Single-mode ที่มี Coating 250 µm
Fiber Multimode ที่มี Coating ขนาดรองรับ

Holder จะจับบริเวณชั้น Coating ที่ยังเหลืออยู่ ไม่ได้ออกแบบให้หนีบ Bare Glass 125 µm ด้วยแรงแบบเดียวกับชั้นเคลือบ

ต้องตรวจความเข้ากันได้ของ Holder กับเส้นใยและเครื่องสไปซ์เสมอ

③ Fiber Holder 900 µm คืออะไร?

Fiber Holder 900 µm คืออุปกรณ์จับเส้นใยที่มีชั้น Buffer เส้นผ่านศูนย์กลางประมาณ 900 µm

มักพบในการเตรียมสายประเภท

Tight Buffered Fiber
Indoor Fiber Cable
Distribution Cable บางชนิด
Fiber Pigtail
สายที่มีโครงสร้าง 900 µm Buffer

ข้อดีคือช่วยรองรับเส้นใยที่มีชั้นป้องกันภายนอกหนากว่า Coating 250 µm

แต่ต้องใช้ให้ตรงกับขนาดที่ผู้ผลิตกำหนด มิฉะนั้นอาจเกิดการจับไม่แน่นหรือกดสายมากเกินไป

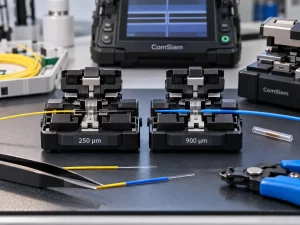

④ ตารางเปรียบเทียบ Fiber Holder 250 µm กับ 900 µm

รายการ	Holder 250 µm	Holder 900 µm
ขนาดชั้นที่จับ	Coating 250 µm	Buffer 900 µm
ขนาด Cladding ทั่วไป	125 µm	125 µm
สายที่พบ	Loose Tube, FTTH บางประเภท	Tight Buffer, Pigtail
ร่องจับ	เหมาะกับชั้น 250 µm	เหมาะกับชั้น 900 µm
วัตถุประสงค์	จับ Coated Fiber	จับ Buffered Fiber
ใช้แทนกันได้ไหม	ไม่ควรโดยไม่มีข้อมูลรองรับ	ไม่ควรโดยไม่มีข้อมูลรองรับ
จุดที่ต้องตรวจ	Coating Diameter	Buffer Diameter
ความเข้ากันได้	ขึ้นกับ Splicer/Cleaver	ขึ้นกับ Splicer/Cleaver

แม้ตัวเลขขนาดต่างกัน แต่คุณภาพการสไปซ์ยังขึ้นกับการเตรียม Bare Fiber และการจัดแนวแก้วภายในเครื่อง

⑤ 250 µm และ 900 µm หมายถึงอะไร?

หน่วย µm หรือไมโครเมตรเป็นหน่วยความยาว

1 มิลลิเมตรเท่ากับ 1,000 ไมโครเมตร

ดังนั้น

250 µm = 0.25 มม.
900 µm = 0.90 มม.
125 µm = 0.125 มม.

สำหรับงาน Fiber Optic ต้องแยกชั้นโครงสร้างให้ถูกต้อง

125 µm หมายถึงเส้นผ่านศูนย์กลาง Cladding ทั่วไป

250 µm หมายถึงเส้นผ่านศูนย์กลางชั้น Coating ประเภทหนึ่ง

900 µm หมายถึงเส้นผ่านศูนย์กลางชั้น Buffer ประเภทหนึ่ง

ไม่ใช่เส้นใยทุกชนิดที่มีชั้นเคลือบตามขนาดเหล่านี้

⑥ Fiber Core กับ Fiber Coating ต่างกันอย่างไร?

Core คือบริเวณภายในเส้นใยที่เกี่ยวข้องกับการนำแสง

Cladding คือแก้วที่ล้อม Core และมีคุณสมบัติทางแสงร่วมกับ Core

Coating คือชั้นเคลือบเพื่อป้องกันความเสียหายทางกล

ส่วน Tight Buffer คือชั้นป้องกันเพิ่มเติมในโครงสร้างสายบางชนิด

ตัวอย่างโครงสร้าง

สำหรับ Single-mode Fiber ทั่วไป อาจมี

Core ประมาณ 8–10 µm ตามชนิดเส้นใย
Cladding 125 µm
Coating 250 µm
Tight Buffer 900 µm เมื่อเป็นโครงสร้างชนิดดังกล่าว

Fiber Holder ต้องเลือกจากขนาดของชั้นที่อุปกรณ์ออกแบบให้จับ ไม่ใช่เลือกจากขนาด Core

⑦ ทำไมต้องใช้ Fiber Holder ให้ตรงขนาด?

การใช้ Holder ถูกขนาดช่วยให้เส้นใยวางในตำแหน่งตามที่อุปกรณ์ออกแบบ

หากผิดขนาดอาจเกิด

Fiber เลื่อนใน Holder
Fiber ถูกบีบมากเกินไป
เส้นใยวางไม่ตรง
ระยะปลายเปลี่ยน
เครื่อง Fusion Splicer ตรวจตำแหน่งผิดปกติ
Fiber หลุดขณะย้ายจาก Cleaver ไป Splicer
เกิดการเตรียมปลายซ้ำ
เสี่ยงทำให้ Coating หรือ Buffer เสียหาย

การเลือก Holder จึงสำคัญตั้งแต่ก่อนเริ่มงาน

⑧ ใช้ Fiber Holder 250 µm กับสาย 900 µm ได้ไหม?

โดยทั่วไป ไม่ควรใช้แทนกัน หาก Holder ระบุว่าออกแบบสำหรับ 250 µm เท่านั้น

ชั้น Buffer 900 µm มีขนาดใหญ่กว่ามาก

การบังคับใส่อาจทำให้

ปิด Holder ไม่สนิท
ฝาจับผิดตำแหน่ง
Buffer ถูกกด
เส้นใยวางไม่ตรง
อุปกรณ์เสียหาย

หากต้องใช้กับ 900 µm ควรเปลี่ยน Holder ให้ตรงรุ่นและขนาด

ยกเว้นอุปกรณ์ที่ผู้ผลิตระบุว่ารองรับหลายขนาดโดยเฉพาะ

⑨ ใช้ Fiber Holder 900 µm กับสาย 250 µm ได้ไหม?

หากเป็น Holder ที่ออกแบบจับ 900 µm อย่างเดียว ไม่ควรใช้กับ Coating 250 µm โดยไม่มีอุปกรณ์หรือวิธีที่ผู้ผลิตอนุญาต

เนื่องจากชั้น 250 µm เล็กกว่า ร่องจับอาจไม่สามารถยึด Fiber ได้ตามที่ต้องการ

ผลที่อาจเกิด ได้แก่

Fiber หลวม
Fiber เลื่อน
ระยะ Cleave ไม่คงที่
ปลาย Fiber วางผิดตำแหน่ง
เกิด Alignment Error

บางระบบมี Universal Holder หรืออุปกรณ์จับที่รองรับหลายขนาด แต่ต้องตรวจข้อกำหนดของรุ่นนั้นก่อน

⑩ เลือก Fiber Holder จากชื่อสายหรือขนาด Coating?

ควรเลือกจากขนาดชั้นเส้นใย ณ จุดที่ Holder จับ และความเข้ากันได้กับเครื่อง

ตัวอย่างเช่น สายที่เรียกว่า FTTH อาจมีเส้นใย Coating 250 µm หรือโครงสร้างอื่นตามผลิตภัณฑ์

สาย Indoor บางรุ่นมี 900 µm Tight Buffer

ดังนั้นชื่อประเภทสายอย่างเดียวไม่เพียงพอ

วิธีเลือก

ตรวจรุ่นสาย
ตรวจโครงสร้าง
ตรวจ Coating Diameter
ตรวจ Buffer Diameter
ตรวจรุ่น Fusion Splicer
ตรวจรุ่น Cleaver
ตรวจ Part Number ของ Holder
ยืนยันตำแหน่งจับและระยะที่กำหนด

⑪ สาย Loose Tube ควรใช้ Fiber Holder ขนาดไหน?

สาย Loose Tube จำนวนมากมีเส้นใย Coating 250 µm อยู่ภายใน Tube

หากเป็นโครงสร้างนี้และใช้ระบบ Holder แบบจับ Coated Fiber ควรเลือก Holder 250 µm ที่เข้ากันได้

ขั้นตอนตรวจ

เปิด Jacket ตามวิธีที่เหมาะสม
เปิด Loose Tube
จัดการ Gel หรือวัสดุป้องกัน
แยก Fiber ที่จะสไปซ์
ตรวจขนาด Coating
เลือก Holder ตามขนาด

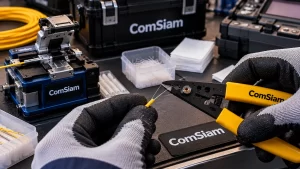

ปอก Coating ตาม Strip Length

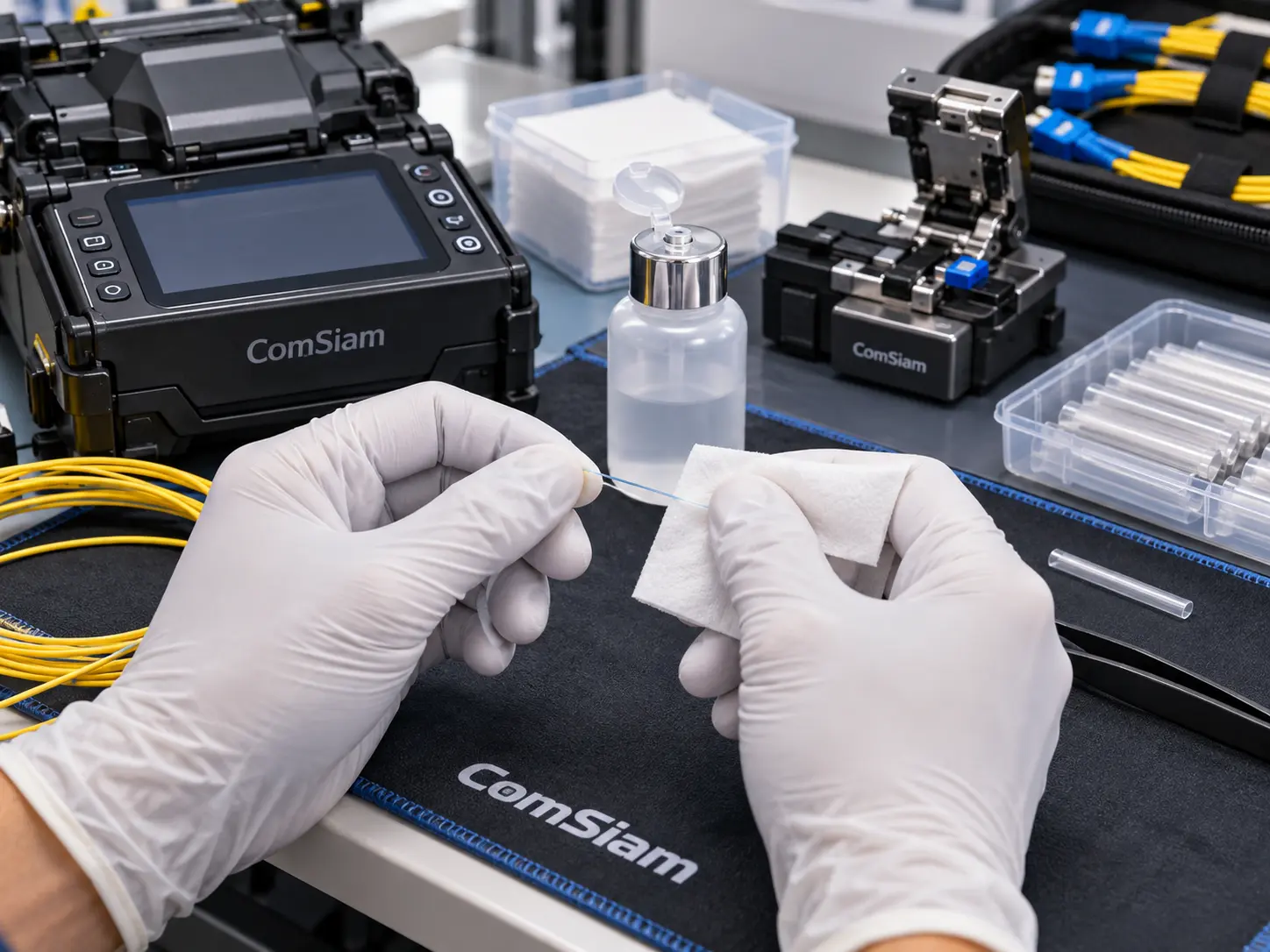

ทำความสะอาด Bare Fiber
Cleave และ Splice

หากใช้เส้นใย Coating ขนาดพิเศษ ต้องเลือก Holder ตามข้อมูลผลิตภัณฑ์จริง

⑫ สาย Tight Buffer ควรใช้ Fiber Holder อะไร?

สำหรับเส้นใยที่มี Tight Buffer 900 µm บริเวณที่จะใช้ Holder จับ โดยทั่วไปให้เลือก Holder 900 µm ที่รองรับ

อย่างไรก็ตามต้องตรวจว่าเครื่องสไปซ์ต้องการให้ลอก Buffer ออกก่อนถึงตำแหน่งใด

บางระบบออกแบบให้ Holder จับช่วง 900 µm ขณะที่ปลายด้านหน้าเป็น Bare Fiber 125 µm สำหรับสไปซ์

การเตรียมต้องรักษาระยะ Strip Length และ Cleave Length ตามคู่มือ

⑬ สาย Fiber Pigtail ใช้ Holder 250 หรือ 900 µm?

Fiber Pigtail จำนวนมากใช้เส้นใยชนิด Buffered Fiber ขนาด 900 µm

หากชั้นที่จับมีขนาด 900 µm ให้ใช้ Holder ที่รองรับ 900 µm

แต่ Pigtail มีหลายรูปแบบ รวมถึงแบบ Coated Fiber หรือโครงสร้างพิเศษ

จึงต้องตรวจจากข้อมูลผลิตภัณฑ์ก่อน ไม่ควรดูเพียงสีของสายหรือชนิดหัว SC/LC

หัว Connector ไม่ใช่ตัวกำหนดขนาด Fiber Holder

⑭ สาย FTTH Drop Cable ใช้ Holder ไหน?

ขึ้นอยู่กับโครงสร้างภายใน Drop Cable

สาย FTTH แบบแบนบางชนิดมี Fiber Coating 250 µm อยู่ระหว่าง Strength Member

ในกรณีนี้ หลังเปิด Jacket และเตรียมเส้นใยแล้ว อาจใช้ Holder 250 µm ที่รองรับ

แนวทาง

ตรวจ Drop Cable Structure
ใช้เครื่องมือเปิด Jacket ที่เหมาะสม
แยก Strength Member
ตรวจ Coating Diameter
เลือก Holder ตามชั้นที่เหลือ
เตรียม Fiber
Cleave และ Splice

ไม่ควรบังคับใส่ Drop Cable ทั้งเส้นใน Holder สำหรับ 250 µm เว้นแต่เป็นอุปกรณ์เฉพาะที่ผู้ผลิตกำหนด

⑮ Fiber 200 µm ใช้ Holder 250 µm ได้ไหม?

ไม่ควรถือว่าใช้แทนกันได้โดยอัตโนมัติ

เส้นใยที่มี Coating 200 µm มีขนาดต่างจาก 250 µm

แม้ความต่างจะดูเล็ก แต่ความแม่นยำในการจับ Fiber มีความสำคัญต่อกระบวนการเตรียมปลาย

ควรใช้ Holder ที่ผู้ผลิตระบุว่ารองรับ 200 µm หรือ Universal Holder ที่รองรับขนาดดังกล่าว

หากต้องใช้อะแดปเตอร์เฉพาะ ควรใช้ตามขั้นตอนของระบบนั้น

⑯ Fiber Ribbon ใช้ Holder 250 µm แบบเดี่ยวได้ไหม?

Fiber Ribbon เป็นการจัดเรียงเส้นใยหลาย Core ในรูปแบบแถบ

มักใช้ Ribbon Holder หรืออุปกรณ์เฉพาะที่รองรับจำนวน Core และระยะ Pitch ของเส้นใย

ไม่ควรใช้ Holder สำหรับ Single Fiber 250 µm แทนอุปกรณ์จับ Ribbon โดยไม่มีข้อกำหนดรองรับ

จุดที่ต้องตรวจ

จำนวน Core
Ribbon Width
Fiber Pitch
Coating Structure
รุ่นเครื่อง Fusion Splicer
Ribbon Holder Part Number
วิธีเตรียมและ Cleave

การเลือก Holder ผิดอาจทำให้เส้นใยหลาย Core ไม่อยู่ตำแหน่งที่ต้องการ

⑰ Fiber Holder ของ Fujikura ใช้กับ Sumitomo ได้ไหม?

ไม่ควรสรุปว่าใช้ร่วมกันได้

Fiber Holder ถูกออกแบบให้ทำงานกับฐานรองรับ ระบบล็อกและจุดอ้างอิงของเครื่อง

แม้ทั้งสองอุปกรณ์จะระบุ 250 µm เหมือนกัน ก็ไม่ได้รับประกันว่ารูปร่างและตำแหน่งจะตรงกัน

ควรตรวจ

Holder Model
Fusion Splicer Model
Cleaver Model
วิธีล็อก Holder
ตำแหน่งอ้างอิง
Part Number ที่ผู้ผลิตรองรับ

หลีกเลี่ยงการดัดแปลง Holder เพื่อให้ใส่กับเครื่องต่างรุ่นได้

⑱ Fiber Holder ใช้ร่วมกับ Fiber Cleaver ได้อย่างไร?

Cleaver บางรุ่นรองรับการใช้ Holder เพื่อจัดระยะ Fiber ก่อนตัด

ลำดับทั่วไป

เลือก Holder ให้ตรงขนาด
ตรวจ Cleaver Compatibility
เปิด Holder
วางเส้นใยให้ตรงตำแหน่งอ้างอิง
ปิด Holder
ปอก Coating ตามขั้นตอน
ทำความสะอาด Bare Fiber
วาง Holder ลง Cleaver
ทำ Cleave ตามคู่มือ
ตรวจปลาย Fiber
นำ Holder ไป Fusion Splicer

ลำดับการปอกและการใส่ Holder อาจต่างกันตามระบบเครื่อง จึงต้องใช้คู่มือเฉพาะรุ่น

⑲ Fiber Holder ใช้ร่วมกับ Fusion Splicer อย่างไร?

สำหรับเครื่องที่รองรับระบบ Fiber Holder แบบถอดได้ สามารถจับเส้นใยใน Holder แล้วนำไปวางในตำแหน่งที่เครื่องกำหนด

ขั้นตอนทั่วไป

เตรียม Fiber
เลือก Holder ถูกขนาด
จัดตำแหน่งเส้นใย
ปิดฝา Holder
ปอกและ Cleave ตามระบบที่กำหนด
ตรวจหน้าตัด
วาง Holder ลง Fusion Splicer
ตรวจการล็อก
ปิด Wind Protector
เริ่ม Alignment และ Splicing

บางรุ่นใช้ Clamp ภายในเครื่องแทน Holder แบบถอดได้ จึงไม่จำเป็นต้องซื้อ Holder แยกเสมอไป

⑳ วิธีใส่ Fiber Holder 250 µm ทีละขั้นตอน

ขั้นตอนต่อไปนี้เป็นแนวทางทั่วไปสำหรับ Holder ที่ผู้ผลิตออกแบบให้จับ Coated Fiber 250 µm

ขั้นตอนที่ 1 — ตรวจรุ่น

ยืนยันความเข้ากันได้กับ Splicer หรือ Cleaver

ขั้นตอนที่ 2 — ตรวจเส้นใย

ยืนยัน Coating 250 µm

ขั้นตอนที่ 3 — ทำความสะอาด Holder

ตรวจร่องจับและฝาปิด

ขั้นตอนที่ 4 — เปิด Holder

ตามระบบล็อกของรุ่นนั้น

ขั้นตอนที่ 5 — จัดวาง Fiber

วางช่วง Coating ลงในร่องอย่างเหมาะสม

ขั้นตอนที่ 6 — ตรวจระยะ

ให้ตรงกับจุดอ้างอิงของ Holder

ขั้นตอนที่ 7 — ปิดฝา

ไม่กดหรือบิดเส้นใย

ขั้นตอนที่ 8 — ตรวจความมั่นคง

ดูว่า Fiber ไม่อยู่ผิดแนว โดยไม่ดึงทดสอบจนเกิดแรงเกิน

ขั้นตอนที่ 9 — เตรียม Bare Fiber

ปอกและทำความสะอาดตามลำดับที่ระบบกำหนด

ขั้นตอนที่ 10 — Cleave

ใช้ Cleaver ที่รองรับ Holder

ขั้นตอนที่ 11 — ตรวจหน้าตัด

ดู Cleave Quality

ขั้นตอนที่ 12 — นำไป Splicer

จัดตำแหน่งตามคู่มือ

㉑ วิธีใส่ Fiber Holder 900 µm ทีละขั้นตอน

ขั้นตอนที่ 1

ตรวจ Coating และ Buffer ของสาย

ขั้นตอนที่ 2

เลือก Holder สำหรับ 900 µm ที่รองรับ

ขั้นตอนที่ 3

ตรวจความสะอาดร่องจับ

ขั้นตอนที่ 4

เปิด Holder

ขั้นตอนที่ 5

จัดตำแหน่งช่วง 900 µm Buffer ในร่อง

ขั้นตอนที่ 6

กำหนดระยะอ้างอิง

ขั้นตอนที่ 7

ปิดฝาจับตามขั้นตอน

ขั้นตอนที่ 8

ตรวจว่า Buffer ไม่ถูกกดผิดรูป

ขั้นตอนที่ 9

เตรียม Bare Fiber ตาม Strip Length

ขั้นตอนที่ 10

ทำความสะอาดเส้นใย

ขั้นตอนที่ 11

Cleave ตามระยะ

ขั้นตอนที่ 12

ตรวจหน้าตัดและนำไป Splicer

หาก 900 µm Buffer แข็งหรือมีโครงสร้างพิเศษ ต้องตรวจว่า Holder รองรับการจับชั้นดังกล่าวหรือไม่

㉒ Strip Length กับ Cleave Length เกี่ยวข้องกับ Fiber Holder อย่างไร?

Strip Length คือระยะถอด Coating หรือ Buffer ออก

Cleave Length คือระยะปลาย Fiber หลังตัดตามจุดอ้างอิงของอุปกรณ์

Holder มีหน้าที่ช่วยกำหนดตำแหน่งเส้นใยให้สอดคล้องกับระยะเหล่านี้

หากตั้งผิดอาจเกิด

Fiber Too Long
Fiber Too Short
วาง Fiber ไม่ถึงตำแหน่ง
Cladding อยู่ผิดช่วงจับ
เส้นใยหลุดจาก Holder
ปลาย Fiber ไม่เข้าพื้นที่ Alignment ตามต้องการ

ไม่มีระยะเดียวที่ใช้แทนกันได้กับทุก Splicer และ Holder

㉓ ทำไมใช้ Holder แล้ว Fiber เลื่อน?

สาเหตุที่เป็นไปได้ ได้แก่

Holder ผิดขนาด
Coating ไม่ตรงสเปก
Buffer มีคราบ
ร่องจับสกปรก
ฝาปิดไม่สนิท
Clamp Pad ชำรุด
ตัวล็อกเสีย
สายด้านนอกมีแรงดึง
วาง Fiber ไม่ตรง
ใช้ Holder ผิดรุ่น

วิธีแก้

ตรวจขนาดและรุ่นก่อน แล้วทำความสะอาดร่องจับตามคู่มือ

หากยังเลื่อน ควรตรวจชิ้นส่วนล็อกหรือเปลี่ยน Holder ที่ถูกต้อง ไม่ใช้กาวหรือวัสดุรองหนุนเองโดยไม่มีข้อกำหนด

㉔ ทำไม Fiber Holder จับสายไม่แน่น?

ปัญหาจับไม่แน่นอาจเกิดจากขนาด Fiber เล็กกว่าร่องที่ Holder ออกแบบ

ตัวอย่างเช่น Coating 250 µm อยู่ใน Holder ที่ออกแบบจับ 900 µm อาจหลวมมาก

นอกจากนี้ยังอาจเกิดจาก

Clamp Pad สึก
มีฝุ่น
ตัวล็อกผิดปกติ
ฝาปิดเสียรูป
Holder ได้รับแรงกระแทก

แนวทางคือเลือก Holder ที่ตรงขนาดและตรวจชิ้นส่วน ไม่ควรเพิ่มแรงกดโดยดัดฝาจับเอง

㉕ ทำไม Holder ทำให้ Coating เสียหาย?

Coating อาจเสียหายหาก

ใช้ร่องจับแคบเกิน
มีเศษแก้วติดอยู่
ขอบ Holder บิ่น
ฝาจับผิดรูป
Buffer ถูกกดมากเกิน
Fiber วางผิดตำแหน่ง

เมื่อพบ Coating ฉีกหรือมีรอยจาก Holder ควรหยุดใช้งานและตรวจอุปกรณ์

หากสงสัยว่าความเสียหายลึกถึงเส้นใยแก้ว ควรเตรียมช่วง Fiber ใหม่แทนการนำไป Splice ทันที

㉖ วิธีทำความสะอาด Fiber Holder

ขั้นตอนที่ 1

นำ Fiber ออกจาก Holder

ขั้นตอนที่ 2

ตรวจเศษแก้ว

ขั้นตอนที่ 3

ตรวจคราบ Coating

ขั้นตอนที่ 4

ตรวจฝุ่นในร่อง

ขั้นตอนที่ 5

ใช้วัสดุที่ผู้ผลิตอนุญาต

ขั้นตอนที่ 6

เลือกน้ำยาที่เหมาะกับวัสดุ Holder

ขั้นตอนที่ 7

เช็ดอย่างนุ่มนวล

ขั้นตอนที่ 8

หลีกเลี่ยงการใช้เครื่องมือโลหะขูดร่อง

ขั้นตอนที่ 9

รอให้แห้ง

ขั้นตอนที่ 10

ตรวจระบบล็อก

ขั้นตอนที่ 11

ทดลองจับ Fiber ที่ตรงขนาด

ขั้นตอนที่ 12

ตรวจความมั่นคงก่อนใช้งานจริง

สำหรับงานภาคสนาม comsiam แนะนำให้ตรวจความสะอาด Fiber Holder 250 µm และ 900 µm ก่อนเริ่มสไปซ์หลาย Core เพราะเศษ Coating และฝุ่นเล็กน้อยอาจทำให้เส้นใยวางผิดตำแหน่งหรือเกิดการจับยึดไม่สม่ำเสมอ

㉗ ใช้ IPA ทำความสะอาด Fiber Holder ได้ไหม?

ขึ้นอยู่กับวัสดุและคู่มือของ Holder รุ่นจริง

บางรุ่นรองรับ Isopropyl Alcohol สำหรับเช็ดร่องหรือผิวสัมผัสบางส่วน

แต่ Holder อาจมีส่วนประกอบของพลาสติก ยาง กาว หรือผิวเคลือบที่มีข้อจำกัดด้านสารเคมี

ข้อควรระวัง

ไม่แช่ Holder ในน้ำยาโดยไม่มีข้อกำหนด
ไม่เท IPA ลงจุดหมุน
ไม่ใช้ทินเนอร์
ไม่ใช้เครื่องมือโลหะขูดร่อง
ไม่ใช้ผ้าที่มีขุย
ตรวจให้แห้งก่อนใช้งาน

หากไม่ทราบความเข้ากันได้ของน้ำยา ควรตรวจคู่มือก่อน

㉘ Fiber Holder ทำให้ Fusion Splicer แจ้ง Error อะไรได้บ้าง?

ขึ้นอยู่กับรุ่นเครื่องและระบบตรวจภาพ

อาการที่อาจเกี่ยวข้องกับ Holder ได้แก่

Fiber Position Error
Fiber Too Long
Fiber Too Short
Alignment Error
Fiber Offset
Fiber Feeding Error
Fiber Not Detected

ข้อความเหล่านี้ไม่ได้หมายความว่า Holder เสียเสมอไป

ต้องตรวจ Cleave Length, V-Groove, Clamp และระบบกล้องของ Fusion Splicer ร่วมด้วย

㉙ Holder ผิดขนาดทำให้ Splice Loss สูงไหม?

อาจมีผลทางอ้อม หาก Holder ทำให้การวางหรือเตรียม Fiber ผิดปกติ

ตัวอย่างเช่น

ระยะ Cleave เปลี่ยน
ปลาย Fiber วางผิดตำแหน่ง
Coating เสียหาย
Fiber ถูกดึงเอียง
เกิด Alignment Error
ต้องเตรียม Fiber ซ้ำ

อย่างไรก็ตาม หากเครื่อง Fusion Splicer จัดแนวและเชื่อมได้สมบูรณ์ ค่า Optical Loss ยังขึ้นกับปัจจัยอื่นด้วย

Holder ผิดขนาดไม่ใช่เหตุให้ Splice Loss สูงโดยตรงในทุกกรณี แต่ไม่ควรใช้ผิดข้อกำหนดเพราะอาจกระทบความน่าเชื่อถือของกระบวนการ

㉚ Fiber Holder ราคาแพงกับราคาถูกต่างกันอย่างไร?

ประเด็นที่ควรเปรียบเทียบ ได้แก่

ความแม่นยำของร่องจับ
ความเข้ากันได้กับ Splicer
ความเข้ากันได้กับ Cleaver
คุณภาพของ Clamp
วัสดุฐาน
ระบบล็อก
ความทนทาน
การทำความสะอาด
ความพร้อมของอะไหล่
การรับประกัน

ราคาสูงไม่ได้แปลว่าใช้กับเครื่องทุกรุ่นได้

ควรเลือก Holder ที่มี Part Number และข้อมูลรองรับตรงกับอุปกรณ์มากกว่าพิจารณาราคาเพียงอย่างเดียว

㉛ ตัวอย่างเลือก Holder สำหรับงาน FTTH

สมมติทีมช่างต้องสไปซ์สาย FTTH Drop Cable ที่ภายในมี Fiber Coating 250 µm

การตรวจ

เปิด Jacket ด้วยเครื่องมือที่เหมาะสม
ตรวจโครงสร้าง Fiber
ยืนยัน Coating 250 µm
ตรวจรุ่น Fusion Splicer
ตรวจว่าต้องใช้ Holder หรือ Clamp ภายในเครื่อง
หากใช้ Holder แบบถอดได้ ให้เลือก Holder 250 µm ที่รองรับ
เตรียม Strip Length
ทำความสะอาด Bare Fiber
Cleave
Splice
ตรวจรอยต่อ
จัดเก็บใน Splice Tray

ไม่ควรเลือก Holder 900 µm เพราะสายมี Jacket ภายนอกหนา เพราะขนาดที่ Holder จับจริงคือ Coating 250 µm

㉜ ตัวอย่างเลือก Holder สำหรับ Fiber Pigtail 900 µm

สมมติช่างติดตั้ง ODF ต้องเชื่อม Pigtail ที่มี Tight Buffer ขนาด 900 µm

การตรวจ

ตรวจโครงสร้าง Pigtail
ยืนยัน 900 µm Buffer
ตรวจรุ่น Fusion Splicer
ตรวจ Holder Part Number
เลือก Holder 900 µm ที่รองรับ
เตรียม Strip Length
ปอก Buffer และ Coating ตามขั้นตอน
ทำความสะอาด Bare Fiber
Cleave
นำ Holder ไปวางในเครื่อง
Splice
ตรวจคุณภาพและจัดเก็บรอยต่อ

หากระบบเครื่องกำหนดให้จับช่วง Coating 250 µm แทน Buffer 900 µm ต้องใช้ Holder ตามขั้นตอนเฉพาะรุ่น

㉝ ตัวอย่าง Troubleshooting: Fiber เลื่อนออกจาก Holder

สมมติช่างใช้ Holder 900 µm จับ Fiber Coating 250 µm แล้วพบว่าเส้นใยเลื่อนระหว่างย้ายไป Fusion Splicer

การตรวจครั้งที่ 1

ตรวจขนาดเส้นใย

การตรวจครั้งที่ 2

ตรวจข้อความบน Holder

การตรวจครั้งที่ 3

พบว่า Holder ออกแบบสำหรับ 900 µm

การตรวจครั้งที่ 4

หยุดใช้งาน Holder ที่ไม่ตรงขนาด

การตรวจครั้งที่ 5

เลือก Holder 250 µm ที่รองรับเครื่อง

การตรวจครั้งที่ 6

ทำความสะอาดร่องจับ

การตรวจครั้งที่ 7

วาง Fiber ตามจุดอ้างอิง

การตรวจครั้งที่ 8

ทดลอง Cleave และนำไป Splicer

การตรวจครั้งที่ 9

ตรวจว่า Fiber ไม่เลื่อน

การตรวจครั้งที่ 10

บันทึกสาเหตุและวิธีแก้

เป็นตัวอย่างสมมติสำหรับอธิบายการวิเคราะห์ปัญหา ไม่ได้หมายความว่า Fiber เลื่อนทุกครั้งเกิดจาก Holder ผิดขนาด

㉞ ข้อผิดพลาดที่พบบ่อยในการเลือก Fiber Holder

1. เลือกจากสีสาย

สีไม่ได้ยืนยัน Coating Diameter

2. ใช้ 250 µm Holder กับ 900 µm Fiber

อาจกดสายผิดรูป

3. ใช้ 900 µm Holder กับ 250 µm Fiber

อาจจับไม่แน่น

4. เลือกจากชื่อยี่ห้ออย่างเดียว

ต้องตรวจ Part Number และรุ่นเครื่อง

5. ใช้ Holder คนละระบบ

ตำแหน่งอ้างอิงอาจไม่ตรงกัน

6. ไม่ตรวจ Cleave Length

ทำให้ปลาย Fiber วางผิดระยะ

7. ไม่ทำความสะอาด Holder

ฝุ่นอาจกระทบการจับ

8. บังคับปิด Holder

เสี่ยงทำให้ Fiber หรืออุปกรณ์เสียหาย

9. ใช้ Holder ชำรุด

อาจทำให้ Coating เป็นรอย

10. ไม่ทดลองก่อนงานจริง

เพิ่มความเสี่ยงที่พบปัญหาขณะสไปซ์หลาย Core

㉟ Checklist เลือกและใช้ Fiber Holder

ตรวจชนิดสาย Fiber
ตรวจ Coating Diameter
ตรวจ Buffer Diameter
ตรวจว่ามี Tight Buffer หรือไม่
ตรวจสาย Loose Tube
ตรวจสาย FTTH Drop
ตรวจ Fiber Pigtail
ตรวจ Fiber Ribbon
ตรวจ Fiber 200 µm เมื่อเกี่ยวข้อง
ตรวจรุ่น Fusion Splicer
ตรวจรุ่น Fiber Cleaver
ตรวจว่าใช้ Holder แบบถอดได้หรือไม่
ตรวจ Holder Part Number
ตรวจ Holder 250 µm
ตรวจ Holder 900 µm
ตรวจความเข้ากันได้
ตรวจร่องจับ
ตรวจ Clamp Pad
ตรวจตัวล็อก
ตรวจความสะอาด
ตรวจเศษ Coating
ตรวจ Strip Length
ตรวจ Cleave Length
วาง Fiber ตามจุดอ้างอิง
ไม่บังคับปิด Holder
ไม่ดึง Fiber แรงเกิน
ทำความสะอาด Bare Fiber
Cleave ตามระยะ
ตรวจ Cleave Angle
วาง Holder ลง Splicer
ตรวจตำแหน่งการล็อก
ตรวจ Alignment
ตรวจรอยสไปซ์
ตรวจ Optical Loss ตามเกณฑ์งาน
เก็บ Holder หลังใช้งาน
เปลี่ยนเมื่อชำรุด
บันทึก Maintenance Log

㊱ คำถามที่พบบ่อยเกี่ยวกับ Fiber Holder 250 µm และ 900 µm

Fiber Holder 250 µm กับ 900 µm ต่างกันอย่างไร?

ต่างกันที่ขนาดชั้นป้องกัน Fiber ที่ Holder ออกแบบให้จับ โดย 250 µm ใช้กับ Coated Fiber และ 900 µm ใช้กับ Buffered Fiber ที่รองรับ

Fiber Holder 250 µm ใช้กับสายอะไร?

ใช้กับเส้นใย Coating 250 µm เช่น Fiber ภายใน Loose Tube และสาย FTTH บางชนิด

Fiber Holder 900 µm ใช้กับสายอะไร?

ใช้กับ Tight Buffered Fiber 900 µm เช่น Pigtail และสาย Indoor บางชนิด

Fiber Holder 250 µm ใช้กับ 900 µm ได้ไหม?

ไม่ควรใช้แทนกันหากผู้ผลิตไม่ได้รองรับ

Fiber Holder 900 µm ใช้กับ 250 µm ได้ไหม?

ไม่ควร เพราะเส้นใยอาจหลวมและเลื่อน

Fiber Holder 250 µm จับ Bare Fiber 125 µm หรือไม่?

โดยทั่วไปออกแบบจับช่วง Coating 250 µm ไม่ใช่จับ Bare Glass ด้วยแรงแบบเดียวกัน

ทำไม Fiber Holder จับ Fiber ไม่แน่น?

อาจใช้ผิดขนาด มีฝุ่น หรือ Clamp เสียหาย

Fiber Holder ทำให้ Coating เป็นรอยได้ไหม?

ได้หากใช้ผิดขนาด มีเศษแข็ง หรือชิ้นส่วนจับเสียหาย

สาย FTTH Drop ใช้ Holder ขนาดไหน?

ขึ้นอยู่กับชั้น Fiber ที่เหลือหลังเปิดสาย เช่น Coating 250 µm ในบางโครงสร้าง

Loose Tube ใช้ Holder 250 µm ใช่ไหม?

ใช้ได้เมื่อเป็น Coated Fiber 250 µm และระบบเครื่องรองรับ

Fiber Pigtail ใช้ Holder 900 µm ใช่ไหม?

Pigtail หลายรุ่นมี 900 µm Tight Buffer แต่ต้องตรวจโครงสร้างจริง

G.652D ใช้ Holder อะไร?

ดู Coating หรือ Buffer Diameter ไม่ใช่ชื่อมาตรฐาน Fiber เพียงอย่างเดียว

G.657A2 ใช้ Holder 250 µm ได้ไหม?

ได้เมื่อชั้นที่ Holder จับเป็น 250 µm และระบบรองรับ

Fiber 200 µm ใช้ Holder 250 µm ได้ไหม?

ต้องมีการรองรับจากผู้ผลิต ไม่ควรใช้แทนกันโดยอัตโนมัติ

Fiber Ribbon ใช้ Holder แบบไหน?

ใช้ Ribbon Holder ที่รองรับจำนวน Core และรูปแบบ Ribbon

Holder Fujikura ใช้กับ Sumitomo ได้ไหม?

ต้องตรวจความเข้ากันได้ของรุ่นจริง ไม่ควรสมมติว่าใช้ร่วมกันได้

Holder ใช้กับ Fiber Cleaver ได้ไหม?

ได้สำหรับ Cleaver ที่รองรับ Holder รุ่นนั้น

Holder ใช้กับ Fusion Splicer ทุกเครื่องไหม?

ไม่ใช่ บางเครื่องใช้ Clamp ภายในและบางเครื่องมี Holder เฉพาะ

Fiber Holder ต้องทำความสะอาดไหม?

ควรทำความสะอาดตามคู่มือเมื่อมีฝุ่นหรือคราบสะสม

ใช้ IPA เช็ด Fiber Holder ได้ไหม?

เฉพาะรุ่นและชิ้นส่วนที่คู่มือรองรับ

Holder ผิดขนาดทำให้ Alignment Error ได้ไหม?

อาจทำให้ Fiber อยู่ผิดตำแหน่งและเกิด Error ได้

Holder ผิดขนาดทำให้ Splice Loss สูงไหม?

อาจมีผลทางอ้อมผ่านการเตรียมและจัดตำแหน่ง Fiber ที่ไม่เหมาะสม

Strip Length กับ Cleave Length ต่างกันอย่างไร?

Strip Length คือระยะปอก Coating ส่วน Cleave Length คือระยะปลาย Fiber หลังตัดตามจุดอ้างอิง

Fiber Holder ต้องเปลี่ยนเมื่อไร?

เมื่อร่องจับ ฝาปิด ตัวล็อก หรือชิ้นส่วนสำคัญชำรุดและไม่สามารถจับ Fiber ได้ตามข้อกำหนด

เลือก Holder อย่างไรให้ถูกต้องที่สุด?

ตรวจขนาดชั้นที่จับ รุ่น Fusion Splicer, Cleaver และ Holder Part Number ที่รองรับ

㊲ สรุป Fiber Holder 250 µm กับ 900 µm ต่างกันอย่างไร และควรเลือกแบบไหน?

Fiber Holder 250 µm และ 900 µm มีความแตกต่างหลักที่ขนาดชั้นของเส้นใยที่อุปกรณ์ออกแบบให้จับยึด

Holder 250 µm เหมาะกับ Coated Fiber 250 µm ส่วน Holder 900 µm เหมาะกับ Buffered Fiber 900 µm เมื่อระบบเครื่องรองรับตามข้อกำหนด

การเลือกผิดขนาดอาจทำให้ Fiber เลื่อน จับไม่แน่น วางผิดระยะ หรือทำให้ Coating เสียหาย

ก่อนเลือก Holder ต้องตรวจโครงสร้างสายและขนาดชั้นที่ต้องการจับ ไม่ใช่เลือกจากสีสายหรือชื่อ G.652D, G.657A2 เพียงอย่างเดียว

นอกจากนี้ต้องตรวจความเข้ากันได้กับ Fusion Splicer และ Fiber Cleaver เพราะ Holder ของแต่ละรุ่นอาจมีระบบล็อกและจุดอ้างอิงแตกต่างกัน

comsiam แนะนำให้ทีมช่างจัดแยก Fiber Holder 250 µm และ 900 µm พร้อมติดป้ายรุ่นเครื่องที่รองรับ เพื่อป้องกันการหยิบผิดขนาดระหว่างงานสไปซ์หลาย Core และลดปัญหา Alignment Error ที่เกิดจากการจับเส้นใยไม่เหมาะสม

เมื่อใช้ Holder ถูกต้อง ร่วมกับการปอก Coating ทำความสะอาด Bare Fiber และ Cleave ตามระยะที่กำหนด จะช่วยให้กระบวนการ Fusion Splicing มีความสม่ำเสมอและลดการเตรียม Fiber ซ้ำ

ComSiam Professional Team
