Fiber Testing for Beginners วิธีตรวจสอบสายไฟเบอร์ออปติกสำหรับมือใหม่ ตั้งแต่ Power Meter ถึง OTDR

Fiber Testing for Beginners คือการเรียนรู้วิธีตรวจสอบสายไฟเบอร์ออปติกตั้งแต่พื้นฐาน ตั้งแต่การตรวจชนิดสายและหัว Connector การวัดกำลังแสงด้วย Optical Power Meter การวัด Insertion Loss ด้วย Optical Light Source ไปจนถึงการใช้เครื่อง OTDR ตรวจความยาวสาย รอยสไปซ์ จุดที่มี Loss สูง และตำแหน่งสายขาด

สำหรับมือใหม่ สิ่งสำคัญที่สุดไม่ใช่การซื้อเครื่องมือราคาแพง แต่คือการรู้ว่า ต้องการตรวจอะไร ควรใช้เครื่องมือชนิดไหน และอ่านผลอย่างไรให้ถูกต้อง

หากต้องการทราบว่าระบบมี Optical Power เพียงพอหรือไม่ ให้ใช้เครื่องมือและวิธีวัดกำลังแสงที่เหมาะสม หากต้องการทราบค่า Insertion Loss ของลิงก์ ให้ใช้ Light Source ร่วมกับ Power Meter หรือ OLTS และหากต้องการทราบว่าจุดผิดปกติอยู่ห่างจากต้นทางเท่าไร OTDR จะเป็นเครื่องมือสำคัญในการวิเคราะห์

วิธีตรวจสาย Fiber Optic สำหรับมือใหม่แบบรวดเร็ว

  1. ตรวจว่าเป็น Single-mode หรือ Multimode Fiber
  2. ตรวจสถานะว่ามีสัญญาณใช้งานอยู่หรือไม่
  3. ตรวจชนิด Connector เช่น SC/UPC, SC/APC หรือ LC
  4. ตรวจและทำความสะอาด Connector End Face
  5. เลือกเครื่องมือให้ตรงวัตถุประสงค์
  6. วัด Optical Power หากต้องการตรวจระดับกำลังแสง
  7. ตั้ง Reference และวัด Insertion Loss หากต้องการตรวจ Loss รวม
  8. ต่อ Launch Cable และตั้งค่า OTDR หากต้องการตรวจเหตุการณ์ตามระยะ
  9. เลือก Wavelength, Distance Range, Pulse Width และ IOR
  10. วัดและตรวจ OTDR Trace
  11. อ่าน Event Table และตรวจจุดผิดปกติ
  12. เปรียบเทียบค่ากับเกณฑ์ตรวจรับ
  13. บันทึกผลก่อนและหลังการแก้ไข

ข้อควรระวัง: ห้ามมองเข้าไปในปลายสาย Fiber หรือหัว Connector เพราะสัญญาณแสงบางความยาวคลื่นไม่สามารถมองเห็นด้วยตาเปล่า และต้องตรวจสถานะ Live Fiber ก่อนต่อเครื่องมือทดสอบทุกครั้ง

บทความนี้ comsiam จะอธิบายการทดสอบ Fiber Optic สำหรับผู้เริ่มต้นอย่างเป็นขั้นตอน พร้อมสูตรคำนวณ Loss ตารางเลือกเครื่องมือ วิธีตั้ง OTDR การอ่าน Event Table และตัวอย่าง Troubleshooting ที่พบในงาน FTTH, LAN Fiber, ODF และ Backbone

① Fiber Testing คืออะไร?

Fiber Testing คือกระบวนการตรวจสอบคุณภาพ ความต่อเนื่อง และคุณสมบัติทางแสงของเส้นใยแก้วนำแสง

วัตถุประสงค์หลัก ได้แก่

  • ตรวจว่าสาย Fiber เชื่อมต่อถูกต้องหรือไม่
  • ตรวจว่ามีกำลังแสงเพียงพอหรือไม่
  • วัดการสูญเสียกำลังแสงของลิงก์
  • ตรวจความยาวสาย
  • ตรวจรอยสไปซ์
  • ตรวจ Connector
  • ระบุตำแหน่งจุดขาด
  • ตรวจเหตุการณ์ Loss สูง
  • สนับสนุนการตรวจรับงานติดตั้ง

การทดสอบแต่ละประเภทมีวิธีการและเครื่องมือแตกต่างกัน จึงไม่ควรใช้เครื่องมือชนิดเดียวตัดสินคุณภาพของทุกส่วนในระบบ

② มือใหม่ควรเรียนรู้เรื่อง Fiber Optic อะไรก่อน?

ก่อนเริ่มใช้เครื่องมือ ควรเข้าใจองค์ประกอบพื้นฐานของระบบ

  1. Fiber Core
  2. Cladding
  3. Coating
  4. Buffer
  5. Fiber Cable
  6. Connector
  7. Pigtail
  8. Patch Cord
  9. Fusion Splice
  10. Splice Closure
  11. ODF
  12. Optical Transceiver

การเข้าใจโครงสร้างช่วยให้ทราบว่าเหตุการณ์ที่เครื่องตรวจพบอาจเกิดจากส่วนใดของระบบ

③ Single-mode กับ Multimode ต่างกันอย่างไร?

Single-mode Fiber เหมาะกับการส่งสัญญาณระยะไกลและระบบสื่อสารหลายประเภท

Multimode Fiber พบในงานเครือข่ายภายในอาคารและ Data Center บางระบบ

รายการSingle-modeMultimode
โครงสร้างการนำแสงโหมดหลักเดียวหลายโหมด
Wavelength ทดสอบที่พบบ่อย1310/1550 nm850/1300 nm
งานทั่วไปFTTH, Backbone, ระหว่างอาคารLAN, Data Center
เครื่องมือทดสอบต้องรองรับ Single-modeต้องรองรับ Multimode

ห้ามเลือก Wavelength จากสีสายเพียงอย่างเดียว เพราะสี Jacket และ Connector ไม่สามารถยืนยันชนิด Fiber ได้ทุกกรณี

④ เครื่องมือทดสอบ Fiber Optic มีอะไรบ้าง?

เครื่องมือสำคัญสำหรับมือใหม่ ได้แก่

เครื่องมือหน้าที่หลัก
Visual Fault Locator (VFL)ช่วยตรวจความต่อเนื่องและค้นหาจุดแสงรั่วในบางกรณี
Optical Power Meterวัดระดับกำลังแสง
Optical Light Sourceส่งแสงอ้างอิงสำหรับทดสอบ
OLTSวัด Insertion Loss ของลิงก์
OTDRวิเคราะห์เหตุการณ์ตามระยะทาง
Fiber Inspection Scopeตรวจ Connector End Face
Connector Cleanerทำความสะอาดหัว Connector

ควรเลือกเครื่องมือจากปัญหาที่ต้องการตรวจ ไม่ใช่จากจำนวนฟังก์ชันหรือราคาของเครื่องเพียงอย่างเดียว

⑤ Optical Power Meter คืออะไร?

Optical Power Meter เป็นเครื่องวัดกำลังแสงที่ได้รับ ณ จุดทดสอบ

ค่าอาจแสดงเป็น

  • dBm
  • mW
  • µW
  • dB เมื่อเทียบ Reference

ตัวอย่างเช่น Power Meter แสดง -12 dBm หมายถึงระดับกำลังแสงที่วัดได้ ไม่ได้หมายถึง Insertion Loss เท่ากับ 12 dB

ต้องแยกความหมายของระดับกำลังแสงกับการสูญเสียให้ถูกต้อง

⑥ วิธีใช้ Optical Power Meter สำหรับมือใหม่

ขั้นตอนที่ 1

ตรวจว่าระบบและเครื่องวัดเข้ากันได้

ขั้นตอนที่ 2

ตรวจชนิด Connector

ขั้นตอนที่ 3

ทำความสะอาดและตรวจ End Face

ขั้นตอนที่ 4

เปิด Optical Power Meter

ขั้นตอนที่ 5

เลือก Wavelength ให้ตรงกับแสงที่จะวัด

ขั้นตอนที่ 6

ใช้ Adapter ที่ถูกประเภท

ขั้นตอนที่ 7

ต่อสายเข้าพอร์ตเครื่องวัด

ขั้นตอนที่ 8

อ่านค่า Optical Power

ขั้นตอนที่ 9

เปรียบเทียบกับสเปกอุปกรณ์หรือเกณฑ์ที่กำหนด

ขั้นตอนที่ 10

บันทึกค่าพร้อม Wavelength และตำแหน่งทดสอบ

ต้องตรวจช่วงกำลังแสงสูงสุดที่ Power Meter รองรับเพื่อหลีกเลี่ยงความเสียหายจากกำลังแสงเกินพิกัด

⑦ Optical Light Source คืออะไร?

Optical Light Source เป็นแหล่งกำเนิดแสงที่ใช้สำหรับการทดสอบ Fiber

ในงานวัด Insertion Loss จะใช้งานร่วมกับ Optical Power Meter

Light Source ช่วยให้สามารถกำหนดแหล่งกำลังแสงอ้างอิงที่เหมาะกับ Wavelength ที่ต้องการตรวจ

เครื่องมือควรมีความเสถียรและรองรับชนิด Fiber ที่ใช้งานจริง

⑧ Insertion Loss คืออะไร?

Insertion Loss คือการสูญเสียกำลังแสงเมื่อเพิ่มส่วนประกอบหรือเส้นทางทดสอบเข้าไปในวงจรอ้างอิง

มีหน่วยเป็น dB

ตัวอย่างสมมติ

  • Reference Power = -3.00 dBm
  • Measured Power = -5.40 dBm

สูตรคือ

Insertion Loss = Reference Power – Measured Power

ดังนั้น

-3.00 – (-5.40) = 2.40 dB

ค่าที่ได้ต้องตีความตาม Reference Method และขอบเขตลิงก์ที่วัด

⑨ ทำไมการตั้ง Reference จึงสำคัญ?

Reference เป็นค่ากำลังแสงอ้างอิงสำหรับการวัด Loss

หากตั้ง Reference ผิด อาจทำให้ผล Insertion Loss ผิดพลาดได้

วิธี Reference ที่พบ ได้แก่

  • One-Cord Reference
  • Two-Cord Reference
  • Three-Cord Reference

แต่ละวิธีมีขอบเขต Connector Loss ที่ถูกรวมในการวัดแตกต่างกัน

จึงต้องใช้วิธีที่มาตรฐานหรือโครงการกำหนด ไม่ควรเลือกวิธีเพื่อให้ได้เลข Loss ต่ำที่สุด

⑩ วิธีวัด Insertion Loss สำหรับมือใหม่

  1. ตรวจ Fiber Type
  2. ตรวจ Wavelength
  3. ตรวจความปลอดภัยและสถานะ Live Fiber
  4. เตรียม Light Source
  5. เตรียม Power Meter
  6. ตรวจ Test Reference Cord
  7. ทำความสะอาด Connector
  8. ต่อวงจร Reference
  9. รอ Light Source เสถียร
  10. บันทึก Reference ตามวิธีที่กำหนด
  11. ต่อ Fiber Under Test
  12. อ่าน Insertion Loss หน่วย dB
  13. เปรียบเทียบกับ Loss Budget
  14. บันทึกผลและ Reference Method

ต้องระวังไม่เปลี่ยนสายหรือจุดต่อที่กระทบ Reference โดยไม่ตั้งค่าใหม่ตามวิธีทดสอบ

⑪ OTDR คืออะไร?

OTDR ย่อมาจาก Optical Time Domain Reflectometer

เป็นเครื่องมือสำหรับตรวจสอบ Fiber ตามระยะทาง โดยส่งพัลส์แสงเข้าไปและวิเคราะห์สัญญาณที่ย้อนกลับมา

OTDR สามารถช่วยตรวจ

  • ความยาวสาย
  • Fiber Attenuation
  • Fusion Splice
  • Connector
  • High Loss Event
  • Reflective Event
  • Non-Reflective Event
  • จุดขาด
  • จุดที่สงสัยว่าเกิด Macro Bend

การอ่านผลต้องพิจารณากราฟและ Event Table ร่วมกัน

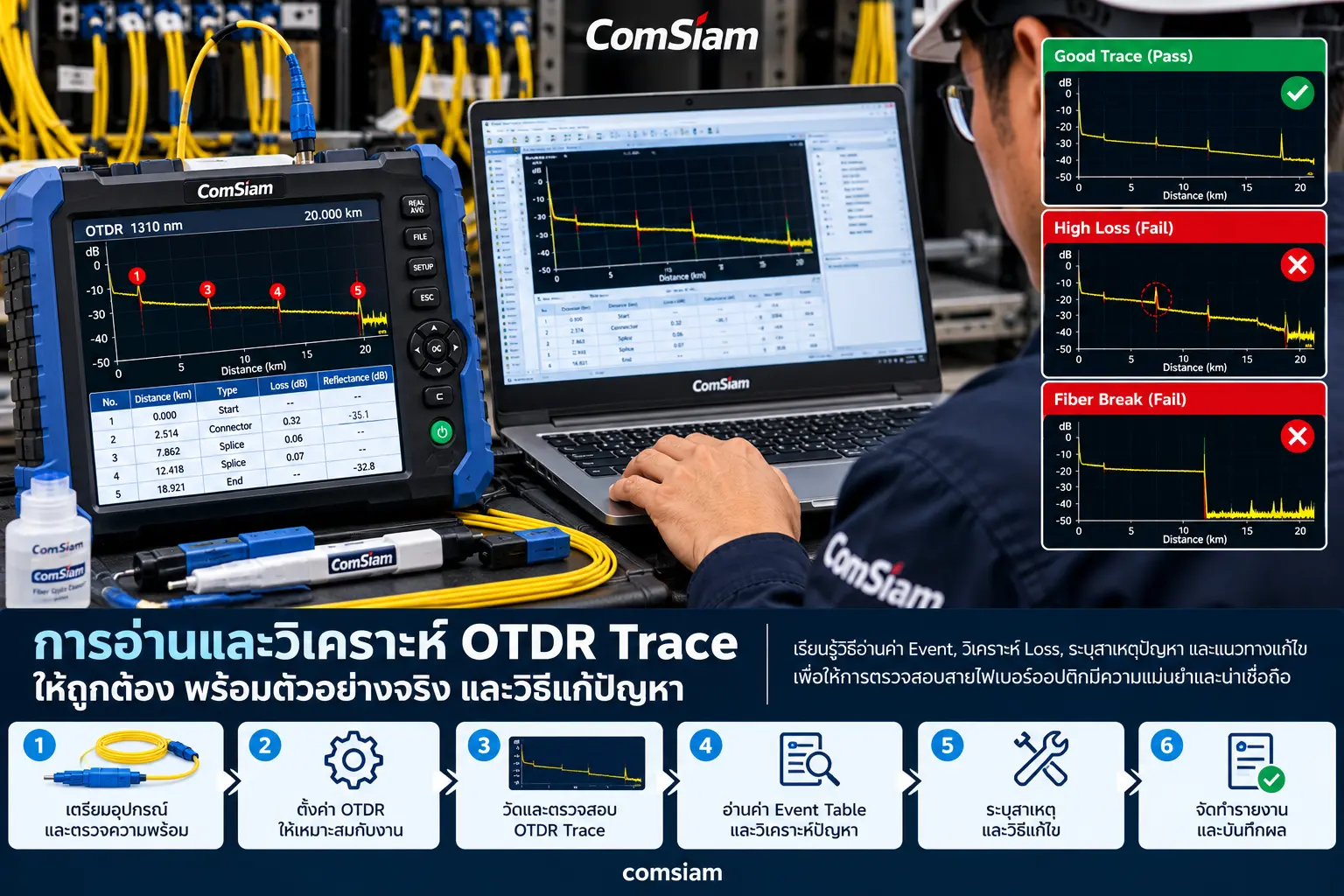

⑫ OTDR Trace คืออะไร?

OTDR Trace คือกราฟที่แสดงลักษณะสัญญาณย้อนกลับตามระยะทางของ Fiber

โดยทั่วไปแกนนอนแสดงระยะทาง ส่วนแกนตั้งแสดงระดับสัญญาณตามรูปแบบของเครื่อง

ลักษณะที่พบ ได้แก่

  • กราฟค่อย ๆ ลดลงตามระยะ
  • กราฟลดระดับเป็นขั้น
  • ยอด Reflection
  • กราฟตกลงสู่ Noise Floor
  • เหตุการณ์หลายจุดอยู่ใกล้กัน

Trace ที่ผิดปกติไม่ได้หมายความว่าสายเสียเสมอไป เพราะการตั้งค่า OTDR และคุณภาพการเชื่อมต่อก็มีผล

⑬ Event Table คืออะไร?

Event Table เป็นตารางเหตุการณ์ที่ OTDR วิเคราะห์จาก Trace

ข้อมูลที่พบบ่อย ได้แก่

  1. Event Number
  2. Distance
  3. Event Type
  4. Event Loss
  5. Reflectance
  6. Cumulative Loss

ตัวอย่างสมมติ

EventDistanceTypeLoss
10.000 kmStart—
21.200 kmConnector0.30 dB
33.500 kmSplice0.08 dB
45.000 kmHigh Loss0.90 dB
58.000 kmEnd—

ข้อมูลเป็นตัวอย่างฝึกอ่าน ไม่ใช่ผลทดสอบจริง

⑭ Reflective Event คืออะไร?

Reflective Event เป็นเหตุการณ์ที่มีแสงสะท้อนกลับอย่างเด่นชัด

อาจพบที่

  • Connector
  • Mechanical Connection บางประเภท
  • จุดเปิดปลายสาย
  • จุดขาดที่มี Reflection
  • ส่วนประกอบอื่นที่เกิดการสะท้อน

บน OTDR Trace อาจแสดงเป็น Reflection Peak

แต่ระดับ Reflection ขึ้นอยู่กับชนิด Connector สภาพจุดต่อ และเงื่อนไขการวัด

⑮ Non-Reflective Event คืออะไร?

Non-Reflective Event เป็นเหตุการณ์ที่มีการเปลี่ยนระดับสัญญาณ แต่ไม่มี Reflection Peak เด่นชัด

ตัวอย่างที่พบ ได้แก่

  • Fusion Splice
  • Macro Bend
  • การสูญเสียเฉพาะจุดบางชนิด

ไม่ควรสรุปว่า Non-Reflective Event ทุกจุดคือรอย Fusion Splice เพราะสาเหตุอาจแตกต่างกัน

ต้องตรวจแผนผังสายและข้อมูลหน้างานร่วมด้วย

⑯ Fiber Attenuation คืออะไร?

Fiber Attenuation คือการลดทอนกำลังแสงตามความยาวของเส้นใย

นิยมใช้หน่วย dB/km

สูตรคือ

Fiber Loss = Distance × Attenuation

ตัวอย่างสมมติ

ระยะ 10 กม.

Attenuation = 0.35 dB/km

Fiber Loss = 10 × 0.35

Fiber Loss = 3.50 dB

ค่า Attenuation ต้องเลือกตามชนิด Fiber และ Wavelength จากข้อมูลที่เหมาะสม

⑰ Fusion Splice Loss คืออะไร?

Fusion Splice Loss เป็นการสูญเสียกำลังแสงบริเวณรอยเชื่อมเส้นใยด้วยเครื่อง Fusion Splicer

ปัจจัยที่อาจเกี่ยวข้อง ได้แก่

  • Fiber Core Alignment
  • Cleave Quality
  • Fiber Type
  • ความสะอาด
  • สภาพหน้าตัด Fiber
  • คุณภาพ Fusion Process

ค่า Estimated Loss ที่ Fusion Splicer แสดงเป็นค่าประเมิน ไม่ใช่ผลยืนยันการสูญเสียจริงจากการตรวจรับทั้งระบบ

สำหรับการประเมิน Splice Loss ด้วย OTDR อาจต้องใช้การวัดสองทิศทางตามข้อกำหนด

⑱ Connector Loss คืออะไร?

Connector Loss คือการสูญเสียที่เกิด ณ จุดประกบ Connector

ตัวอย่างหัวต่อที่พบบ่อย

  • SC/UPC
  • SC/APC
  • LC/UPC
  • LC/APC

ค่า Loss อาจสูงขึ้นจากฝุ่น ความเสียหาย หรือการประกบไม่เหมาะสม

การตรวจและทำความสะอาด Connector เป็นหนึ่งในขั้นตอนสำคัญที่สุดก่อนใช้เครื่องวัด Fiber

⑲ OTDR Dead Zone คืออะไร?

Dead Zone คือช่วงที่เครื่อง OTDR มีข้อจำกัดในการแยกหรือวัดเหตุการณ์ที่อยู่ใกล้กัน โดยเฉพาะหลัง Reflection สูง

แบ่งเป็น

Event Dead Zone

เกี่ยวข้องกับการแยก Reflective Events

Attenuation Dead Zone

เกี่ยวข้องกับการวัด Loss หลัง Reflective Event

หาก Connector และ Fusion Splice อยู่ใกล้กัน เครื่องอาจแยกเหตุการณ์ไม่ได้ตามเงื่อนไขการตั้งค่า

ควรเลือก Pulse Width และ Launch Cable ให้เหมาะสม

⑳ Pulse Width คืออะไร?

Pulse Width คือระยะเวลาของพัลส์แสงที่ OTDR ส่งเข้าสู่ Fiber

Pulse Width สั้น

เหมาะกับการแยก Event ระยะใกล้ แต่สัญญาณระยะไกลอาจอ่อน

Pulse Width ยาว

อาจช่วยตรวจสัญญาณจากระยะไกลได้ดีขึ้น แต่ Dead Zone อาจกว้างขึ้น

ไม่มีค่า Pulse Width เดียวที่เหมาะกับทุกระยะ

ควรตรวจ Trace Quality และ Event Separation แล้วปรับให้เหมาะสม

㉑ วิธีตั้ง OTDR สำหรับมือใหม่ทีละขั้นตอน

ขั้นตอนที่ 1

ตรวจ Fiber Type

ขั้นตอนที่ 2

ตรวจสถานะการใช้งานของสาย

ขั้นตอนที่ 3

ทำความสะอาด Connector

ขั้นตอนที่ 4

ต่อ Launch Cable

ขั้นตอนที่ 5

เลือก Wavelength

ขั้นตอนที่ 6

ตั้ง Distance Range

ขั้นตอนที่ 7

ตั้ง Pulse Width

ขั้นตอนที่ 8

ตั้ง Averaging Time

ขั้นตอนที่ 9

ตั้ง IOR

ขั้นตอนที่ 10

ตั้ง Event Threshold ตามวิธีทดสอบ

ขั้นตอนที่ 11

เริ่ม Measurement

ขั้นตอนที่ 12

ตรวจ OTDR Trace

ขั้นตอนที่ 13

ตรวจ Event Table

ขั้นตอนที่ 14

ตรวจปลายสาย

ขั้นตอนที่ 15

บันทึกไฟล์ผลการวัด

㉒ Launch Cable คืออะไร?

Launch Cable เป็นสายทดสอบที่ต่อระหว่าง OTDR กับ Fiber Under Test

มีประโยชน์ในการสร้างช่วง Backscatter ก่อน Connector ต้นทาง เพื่อช่วยการวิเคราะห์ภายใต้ข้อจำกัด Dead Zone

รูปแบบพื้นฐานคือ

OTDR → Launch Cable → Fiber Under Test

ความยาวที่เหมาะสมขึ้นอยู่กับเครื่อง Pulse Width และวิธีทดสอบ

ไม่ควรใช้ Launch Cable ที่มี Connector สกปรกหรือเสียหาย

㉓ Receive Cable คืออะไร?

Receive Cable หรือ Tail Cable เป็นสายทดสอบที่ต่อหลัง Fiber Under Test

รูปแบบการเชื่อมต่อคือ

OTDR → Launch Cable → Fiber Under Test → Receive Cable

มีประโยชน์เมื่อต้องประเมิน Connector ปลายทาง

อย่างไรก็ตามต้องตั้งจุดเริ่มต้นและจุดสิ้นสุดของ Fiber Under Test ให้ถูกต้อง ไม่เช่นนั้นระยะหรือขอบเขตผลวัดอาจคลาดเคลื่อน

㉔ วิธีตรวจจุดสายไฟเบอร์ขาดด้วย OTDR

  1. ตรวจแผนผังเส้นทาง
  2. ตรวจความปลอดภัยของ Fiber
  3. ต่อ OTDR
  4. ตั้ง Wavelength
  5. ตั้ง Distance Range
  6. เลือก Pulse Width
  7. วัด Trace
  8. ตรวจ End Event ที่ผิดปกติ
  9. อ่าน Distance
  10. ตรวจ Launch Cable Offset
  11. ตรวจ IOR
  12. เปรียบเทียบกับระยะ Fiber จริง
  13. ใช้ Cable Route ค้นหาพื้นที่ที่สงสัย
  14. ยืนยันจุดเสียหน้างาน

หากกราฟตกลงสู่ Noise Floor ก่อนถึงปลายทาง ไม่ได้หมายความว่าเกิดจุดขาดเสมอไป เพราะ Dynamic Range ไม่เพียงพอหรือ Loss สูงก็ทำให้เกิดลักษณะคล้ายกันได้

㉕ วิธีตรวจ Fiber Bend สำหรับมือใหม่

Fiber Bend อาจทำให้ Optical Loss สูงขึ้น

สำหรับ Single-mode Fiber การเปรียบเทียบ OTDR ที่ 1310 และ 1550 nm อาจช่วยคัดกรอง Macro Bend

ตัวอย่างสมมติ

WavelengthEvent Loss
1310 nm0.05 dB
1550 nm0.65 dB

ความแตกต่างนี้อาจบ่งชี้จุดโค้งงอ แต่ไม่ใช่หลักฐานยืนยันโดยลำพัง

ต้องตรวจ Splice Schedule และสภาพการจัดสายจริงร่วมด้วย

㉖ วิธีตรวจ Fiber Optic หลัง Fusion Splicing

หลังสไปซ์ควรตรวจ

  1. Fiber Number
  2. Splice Schedule
  3. การวาง Protection Sleeve
  4. การจัดเส้นใยใน Splice Tray
  5. Minimum Bend Radius
  6. Connector End Face
  7. OTDR Trace
  8. Splice Event
  9. Event Loss
  10. ผลการวัดสองทิศทางเมื่อกำหนด
  11. Insertion Loss รวมตามแผนทดสอบ
  12. Pass/Fail Criteria

การตรวจหลังสไปซ์ช่วยยืนยันว่าการติดตั้งไม่มีความผิดปกติที่ตรวจพบตามวิธีทดสอบ

㉗ วิธีตรวจสาย FTTH สำหรับมือใหม่

งาน FTTH มีทั้ง Drop Cable และระบบที่ผ่าน Optical Splitter

ควรตรวจ

  • Fiber Type
  • OLT/ONT
  • Connector SC/APC หรือชนิดที่ใช้จริง
  • Splitter Ratio
  • Optical Receive Power
  • Insertion Loss
  • สถานะ Live Fiber
  • Cable Route
  • OTDR Compatibility

การตรวจผ่าน Splitter ต้องใช้เครื่องและวิธีที่รองรับ เพราะโครงสร้าง PON มีหลายกิ่งและการสูญเสียจาก Splitter

ไม่ควรใช้วิธีทดสอบ Point-to-Point กับ PON ทุกกรณีโดยไม่ปรับตามโครงสร้าง

㉘ วิธีตรวจ LAN Fiber ระหว่างอาคาร

ลิงก์ระหว่างอาคารมักใช้เชื่อม Switch หรือระบบเครือข่าย

ขั้นตอนตรวจที่เหมาะสม ได้แก่

  1. ตรวจ Fiber Type
  2. ตรวจ Connector
  3. ตรวจชนิด SFP
  4. ตรวจ Wavelength
  5. ตรวจความยาวสาย
  6. ตรวจ Optical Power
  7. ตรวจ Insertion Loss ตามแผนทดสอบ
  8. ใช้ OTDR ระบุ Event เมื่อจำเป็น
  9. ตรวจการเชื่อมต่อ Tx/Rx
  10. ตรวจ Link Status
  11. ตรวจ Error Counter
  12. บันทึกผล

ลิงก์มี Optical Power อยู่ ไม่ได้แปลว่าการตั้งค่า Switch หรือ SFP ถูกต้องทั้งหมด

㉙ วิธีตรวจ Backbone Fiber Optic

งาน Backbone อาจมีระยะหลายสิบกิโลเมตร

จึงต้องให้ความสำคัญกับ

  • Total Link Loss
  • Dynamic Range
  • Pulse Width
  • Averaging Time
  • Connector
  • Splice
  • Wavelength
  • Bidirectional OTDR
  • OTDR Trace Quality
  • Optical Loss Budget

หากต้องตรวจรอยสไปซ์ใกล้กันและปลายทางระยะไกล อาจต้องเก็บ Trace หลาย Pulse Width

ไม่ควรใช้ Trace เพียงชุดเดียวตัดสินทุกเหตุการณ์หากการตั้งค่าไม่ครอบคลุมวัตถุประสงค์

㉚ Loss Budget คืออะไร?

Loss Budget คือการประเมินการสูญเสียกำลังแสงของเส้นทาง Fiber

สูตรพื้นฐานคือ

Total Link Loss = Fiber Loss + Splice Loss + Connector Loss + Passive Loss

ตัวอย่างสมมติ

  • Fiber Loss = 2.0 dB
  • Splice Loss = 0.5 dB
  • Connector Loss = 0.6 dB
  • Passive Loss = 0 dB

Total Link Loss = 3.1 dB

จากนั้นจึงเปรียบเทียบกับ Optical Power Budget ของอุปกรณ์ พร้อมเผื่อ Design Margin ตามข้อกำหนด

ไม่ควรสรุปว่าระบบผ่านจากค่า Loss อย่างเดียวโดยไม่ตรวจ Receiver Sensitivity และ Receiver Overload

㉛ วิธีแยกปัญหา Fiber กับปัญหาอุปกรณ์ Network

เมื่อระบบเชื่อมต่อไม่ได้ อาจเกิดจาก

  • Fiber Break
  • Connector สกปรก
  • Optical Loss สูง
  • SFP ไม่เข้ากัน
  • Tx/Rx ต่อสลับ
  • Wavelength ไม่ตรง
  • Switch Port ผิดปกติ
  • Network Configuration ไม่ถูกต้อง

แนวทางตรวจ

  1. ตรวจ Link LED
  2. ตรวจ SFP Specification
  3. ตรวจ Optical Receive Power หากอุปกรณ์รองรับ
  4. ตรวจ Connector
  5. ตรวจความต่อเนื่องและ Loss ของ Fiber ตามวิธีที่เหมาะสม
  6. ใช้ OTDR เมื่อสงสัยปัญหาตามระยะ
  7. ตรวจการตั้งค่า Switch
  8. บันทึกผลแต่ละขั้นตอน

ไม่ควรสไปซ์สายใหม่ทันทีโดยไม่มีหลักฐานว่า Fiber มีปัญหา

㉜ ตัวอย่าง Troubleshooting: สาย Fiber ไม่มีสัญญาณ

สมมติ Switch สองอาคารเชื่อมต่อไม่ได้

ขั้นตอนตรวจ

  1. ตรวจสถานะพอร์ต
  2. ตรวจ SFP ทั้งสองด้าน
  3. ตรวจชนิด Wavelength
  4. ตรวจ Tx/Rx
  5. ตรวจ Connector
  6. ตรวจ Optical Receive Power
  7. ตรวจว่าสายมีการสูญเสียสูงหรือไม่
  8. ตรวจ Fiber Route
  9. ใช้ OTDR เมื่อจำเป็น
  10. ตรวจตำแหน่ง End Event
  11. ซ่อมตามสาเหตุที่ยืนยัน
  12. ทดสอบการเชื่อมต่อใหม่

แนวทางนี้ช่วยลดโอกาสแก้ไขผิดจุด

㉝ ตัวอย่าง Troubleshooting: OTDR พบ High Loss

สมมติ OTDR พบ Event Loss สูงที่ระยะ 2.5 กม.

สิ่งที่ต้องตรวจ

  • Event Type
  • Reflection
  • Fiber Route
  • Splice Schedule
  • Connector
  • Macro Bend
  • Noise
  • Dead Zone
  • การตั้งค่า Pulse Width

จากนั้นตรวจหน้างานตามตำแหน่งที่สงสัยและวัดซ้ำหลังแก้ไข

ไม่ควรตัดสายหรือสไปซ์ใหม่เพียงเพราะเครื่องแสดง Event Loss สูง โดยไม่ตรวจว่าเป็นเหตุการณ์ใด

㉞ ตัวอย่าง Troubleshooting: OTDR วัดไม่ถึงปลายสาย

สาเหตุอาจเกิดจาก

  1. Distance Range สั้นเกิน
  2. Pulse Width ไม่เหมาะ
  3. Dynamic Range ไม่เพียงพอ
  4. Connector Loss สูง
  5. สายมี High Loss Event
  6. สายขาด
  7. Averaging Time ไม่เพียงพอ
  8. Noise สูง
  9. Optical Splitter ทำให้ Loss สูง

ควรตรวจการตั้งค่าและ Trace ก่อนสรุปว่าสายขาด

หากจำเป็นให้เพิ่ม Averaging Time หรือทดลอง Pulse Width ยาวขึ้นภายใต้เงื่อนไขที่เหมาะสม

㉟ ตารางเลือกเครื่องมือจากอาการเสีย

อาการหรือความต้องการเครื่องมือที่ควรพิจารณา
ตรวจ Optical Receive PowerOptical Power Meter ที่รองรับ
วัด Insertion Loss รวมOptical Light Source + Power Meter / OLTS
ตรวจระยะสายOTDR
ค้นหาจุดขาดOTDR
ตรวจ Splice EventOTDR
ตรวจ Connector End FaceFiber Inspection Scope
ตรวจความต่อเนื่องระยะสั้นVFL ตามความเหมาะสม
ตรวจ Macro BendOTDR หลาย Wavelength ร่วมกับตรวจหน้างาน
ตรวจ Connector Loss ตามวิธีรับงานOLTS และ/หรือ OTDR ตามข้อกำหนด
ตรวจรายงาน As-Builtผลวัดและเอกสารประกอบโครงการ

㊱ ข้อผิดพลาดของมือใหม่ในการตรวจ Fiber

1. ใช้ Power Meter โดยไม่ตั้ง Wavelength ให้ถูกต้อง

อาจทำให้ผลกำลังแสงคลาดเคลื่อน

2. วัด Insertion Loss โดยไม่ตั้ง Reference

ไม่สามารถตีความผลตามวิธีตรวจรับได้

3. ไม่ทำความสะอาด Connector

อาจเกิด Loss และ Reflection สูง

4. ใช้ OTDR โดยไม่ตรวจสถานะ Live Fiber

อาจกระทบบริการหรือเครื่องมือ

5. ไม่ใช้ Launch Cable เมื่อต้องตรวจ Connector ต้นทาง

อาจมีข้อจำกัด Dead Zone

6. เลือก Pulse Width ยาวที่สุดทุกครั้ง

อาจแยก Event ใกล้กันไม่ได้

7. ใช้ Pulse Width สั้นที่สุดกับทุกระยะ

อาจทำให้สัญญาณปลายทางไม่เพียงพอ

8. อ่าน Event Table อย่างเดียว

อาจมองข้ามข้อผิดพลาดของ Auto Event Detection

9. ไม่ตรวจ IOR

ทำให้ระยะทางคลาดเคลื่อน

10. ไม่เก็บผลก่อนซ่อม

ทำให้เปรียบเทียบผลหลังแก้ไขยาก

㊲ Checklist Fiber Testing สำหรับมือใหม่

  • ตรวจ Project Name
  • ตรวจ Cable ID
  • ตรวจ Fiber Number
  • ตรวจต้นทางและปลายทาง
  • ตรวจ Fiber Type
  • ตรวจ Wavelength
  • ตรวจสถานะ Live Fiber
  • ตรวจความปลอดภัย
  • ตรวจ Connector Type
  • ตรวจ Connector End Face
  • ทำความสะอาด Connector
  • ตรวจเครื่องมือ
  • ตรวจสถานะ Calibration ตามข้อกำหนด
  • ตรวจ Test Reference Cord
  • ตรวจ Launch Cable
  • ตรวจ Receive Cable เมื่อจำเป็น
  • วัด Optical Power เมื่อกำหนด
  • ตั้ง Reference ให้ถูกวิธี
  • วัด Insertion Loss เมื่อกำหนด
  • ตั้ง OTDR Wavelength
  • ตั้ง Distance Range
  • ตั้ง Pulse Width
  • ตั้ง Averaging Time
  • ตั้ง IOR
  • ตรวจ OTDR Trace
  • ตรวจ Event Table
  • ตรวจ Connector Event
  • ตรวจ Splice Event
  • ตรวจ High Loss Event
  • ตรวจปลายสาย
  • ตรวจ Fiber Bend เมื่อสงสัย
  • วัดสองทิศทางเมื่อกำหนด
  • ตรวจ Loss Budget
  • ตรวจ Acceptance Criteria
  • ตรวจ Pass/Fail
  • บันทึก Optical Power
  • บันทึก Insertion Loss
  • เก็บไฟล์ SOR
  • บันทึกผลก่อนและหลังแก้ไข
  • จัดทำรายงาน

㊳ คำถามที่พบบ่อยเกี่ยวกับ Fiber Testing for Beginners

Fiber Testing คืออะไร?

คือการตรวจสอบคุณภาพ ความต่อเนื่อง กำลังแสง และการสูญเสียของระบบไฟเบอร์ออปติก

มือใหม่ควรเริ่มตรวจ Fiber ด้วยเครื่องอะไร?

ขึ้นอยู่กับวัตถุประสงค์ เช่น Power Meter สำหรับกำลังแสง, OLTS สำหรับ Loss รวม และ OTDR สำหรับเหตุการณ์ตามระยะ

Optical Power Meter คืออะไร?

เครื่องวัดระดับกำลังแสง

Optical Light Source คืออะไร?

แหล่งกำเนิดแสงสำหรับทดสอบ Fiber

OTDR คืออะไร?

เครื่องวิเคราะห์เหตุการณ์บน Fiber ตามระยะทาง

VFL ใช้ทำอะไร?

ใช้ช่วยตรวจความต่อเนื่องหรือจุดแสงรั่วในบางกรณี

Insertion Loss คืออะไร?

การสูญเสียกำลังแสงเมื่อเพิ่มเส้นทางหรือส่วนประกอบเข้าในวงจรอ้างอิง

dB กับ dBm ต่างกันอย่างไร?

dB เป็นหน่วยอัตราส่วน ส่วน dBm เป็นระดับกำลังแสงเทียบกับ 1 mW

ทำไมต้องตั้ง Reference?

เพื่อกำหนดค่ากำลังแสงอ้างอิงสำหรับการวัด Insertion Loss

Single-mode ทดสอบที่ Wavelength อะไร?

นิยมใช้ 1310 nm และ 1550 nm ตามข้อกำหนด

Multimode ใช้ Wavelength อะไร?

นิยมใช้ 850 nm และ 1300 nm ตามข้อกำหนด

OTDR ตรวจสายขาดได้ไหม?

ช่วยตรวจตำแหน่งที่สงสัยว่าเกิดจุดขาดได้ภายใต้ข้อจำกัดการวัด

OTDR Trace คืออะไร?

กราฟแสดงสัญญาณย้อนกลับของเส้นใยตามระยะทาง

Event Table คืออะไร?

ตารางรายการเหตุการณ์ที่ OTDR วิเคราะห์ได้

Reflective Event คืออะไร?

เหตุการณ์ที่มีแสงสะท้อนกลับเด่นชัด

Non-Reflective Event คืออะไร?

เหตุการณ์ Loss ที่ไม่มี Reflection Peak เด่นชัด

Fusion Splice Loss คืออะไร?

การสูญเสียกำลังแสงบริเวณรอยเชื่อมเส้นใย

Connector Loss คืออะไร?

การสูญเสียกำลังแสงที่จุดประกบ Connector

OTDR Dead Zone คืออะไร?

ช่วงที่เครื่องมีข้อจำกัดในการแยกหรือวัดเหตุการณ์ที่อยู่ใกล้กัน

Pulse Width คืออะไร?

ระยะเวลาของพัลส์แสงที่ OTDR ส่งเข้าเส้นใย

Launch Cable จำเป็นไหม?

สำคัญเมื่อวิธีทดสอบต้องการตรวจ Connector ต้นทางและเหตุการณ์ที่อยู่ใกล้พอร์ต OTDR

Receive Cable ใช้ทำอะไร?

ช่วยตรวจ Connector ปลายทางตามวิธีทดสอบ

Fiber Bend ตรวจอย่างไร?

อาจใช้ OTDR เปรียบเทียบผลที่ Wavelength ต่างกันและตรวจสภาพสายจริง

Optical Power ต่ำต้องทำอย่างไร?

ตรวจ SFP, Connector, สายและ Loss ของเส้นทางตามลำดับ

OTDR วัดไม่ถึงปลายสายเกิดจากอะไร?

อาจเกิดจากการตั้งค่าไม่เหมาะ Loss สูง Dynamic Range ไม่เพียงพอ หรือสายขาด

OTDR ใช้กับ Live Fiber ได้ไหม?

ต้องใช้เครื่องและวิธีทดสอบที่รองรับ Live Fiber เท่านั้น

Fiber Testing ต้องมีรายงานไหม?

ควรจัดทำรายงานตามความต้องการของงานและข้อกำหนดตรวจรับ

SOR คืออะไร?

รูปแบบไฟล์ที่ใช้เก็บผล OTDR ในเครื่องมือหลายรุ่น

ต้องเก็บไฟล์อะไรหลังทดสอบ?

ควรเก็บ Trace, Event Table, ข้อมูลการตั้งค่า, Insertion Loss และรายงานตามขอบเขตงาน

㊴ สรุป Fiber Testing for Beginners วิธีตรวจสายไฟเบอร์สำหรับมือใหม่

การตรวจสอบ Fiber Optic สำหรับมือใหม่ควรเริ่มจากความเข้าใจเรื่อง Fiber Type, Connector, Wavelength และหลักการสูญเสียกำลังแสง

เครื่องมือแต่ละชนิดมีหน้าที่ต่างกัน

Optical Power Meter ใช้วัดระดับกำลังแสง

Optical Light Source ร่วมกับ Power Meter หรือ OLTS ใช้วัด Insertion Loss ตามวิธี Reference

OTDR ใช้วิเคราะห์เหตุการณ์ตามระยะทาง รวมถึง Connector, Fusion Splice, High Loss Event และตำแหน่งที่สงสัยว่าเป็นจุดขาด

สิ่งสำคัญในการตรวจด้วย OTDR คือการตั้ง Distance Range, Pulse Width, Averaging Time, IOR และ Wavelength ให้เหมาะสม

เมื่ออ่านผลต้องตรวจทั้ง OTDR Trace และ Event Table ไม่ใช่เชื่อค่า Auto Analysis โดยไม่ดูกราฟจริง

สำหรับงาน FTTH, LAN Fiber, ODF และ Backbone ต้องใช้วิธีทดสอบที่ตรงกับโครงสร้างระบบและข้อกำหนดตรวจรับ

comsiam แนะนำให้ช่างมือใหม่ฝึกจากสาย Fiber ที่ทราบความยาวและตำแหน่ง Connector หรือ Splice ก่อน จากนั้นจึงทดลองตรวจ Event Loss, จุดขาด และการวัดสองทิศทาง พร้อมเก็บผลก่อนและหลังการแก้ไขทุกครั้ง

เมื่อเข้าใจวิธีเลือกเครื่องมือ ตั้งค่า และวิเคราะห์ผลอย่างเป็นระบบ จะช่วยลดความผิดพลาดในการตรวจสาย เพิ่มประสิทธิภาพการแก้ปัญหา และทำให้งานติดตั้ง Fiber Optic มีมาตรฐานมากขึ้น

ComSiam Professional Team
