ไฟเบอร์ออฟติกใช้แสงส่งข้อมูลอย่างไร? อธิบายแบบเข้าใจง่าย

ไฟเบอร์ออฟติกใช้ “แสง” เป็นตัวพาข้อมูลจากต้นทางไปยังปลายทาง ต่างจากสายทองแดงที่ใช้สัญญาณไฟฟ้า หลักการนี้ทำให้ Fiber รองรับความเร็วสูง ส่งได้ไกล และได้รับผลกระทบจากสัญญาณรบกวนทางไฟฟ้าน้อย

หลายคนอาจนึกภาพว่าข้อมูลอินเทอร์เน็ตถูกส่งเป็นแสงแบบเปิด-ปิดธรรมดาเท่านั้น แต่ในระบบจริงมีทั้งการมอดูเลตสัญญาณ ความยาวคลื่น อุปกรณ์รับส่ง และการควบคุม Loss เข้ามาเกี่ยวข้องด้วย

สำหรับผู้เริ่มต้น comsiam แนะนำให้จำภาพรวมก่อนว่า ข้อมูลดิจิทัลจะถูกแปลงเป็นสัญญาณแสง ส่งผ่าน Core ของ Fiber แล้วถูกแปลงกลับเป็นสัญญาณข้อมูลที่ปลายทาง

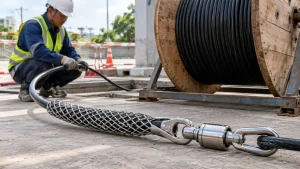

หากต้องการติดตั้งสายจริงหรือมีงานเชื่อมหลายจุด สามารถดูรายละเอียด บริการติดตั้งและสไปซ์ไฟเบอร์ออฟติก สำหรับงานเดินสาย เชื่อม และตรวจวัดระบบได้

① ข้อมูลกลายเป็นแสงได้อย่างไร

อุปกรณ์ต้นทาง เช่น Optical Transceiver จะรับข้อมูลดิจิทัลจาก Switch, Router หรือ OLT

จากนั้นวงจรภายในจะควบคุมแหล่งกำเนิดแสง เช่น Laser หรือแหล่งกำเนิดแสงชนิดอื่น ให้เปลี่ยนแปลงตามข้อมูลที่ต้องการส่ง

ภาพรวมคือ

ข้อมูลดิจิทัล
↓
Optical Transmitter
↓
สัญญาณแสง
↓
Fiber

ปลายทางจะทำขั้นตอนกลับกัน

Fiber
↓
Optical Receiver
↓
สัญญาณไฟฟ้า/ข้อมูล
↓
อุปกรณ์เครือข่าย

② ข้อมูล 0 และ 1 ถูกส่งอย่างไร

ในคำอธิบายแบบง่าย เราสามารถนึกว่า

• มีแสง = 1
• ไม่มีแสง = 0

แต่ระบบสื่อสารความเร็วสูงจริงมีเทคนิคการ Modulation ซับซ้อนกว่านี้ เพื่อให้สามารถส่งข้อมูลได้มากขึ้นต่อหนึ่งช่วงเวลา

อย่างไรก็ตาม แนวคิดพื้นฐานยังคงเหมือนเดิม คือใช้การเปลี่ยนแปลงของสัญญาณแสงแทนข้อมูล

③ แสงเดินอยู่ตรงไหนของสาย Fiber

โครงสร้างพื้นฐานของเส้นใยประกอบด้วย

Core

เป็นบริเวณหลักที่แสงเดินทางผ่าน

Cladding

ล้อมรอบ Core และมีคุณสมบัติทางแสงต่างจาก Core

ความแตกต่างนี้ช่วยให้แสงถูกควบคุมให้อยู่ภายในเส้นใยได้

Coating

ช่วยป้องกันเส้นใยแก้ว

Jacket

เป็นเปลือกภายนอกของสาย

ดังนั้นตัวที่ทำหน้าที่นำแสงจริง ๆ คือส่วน Core และระบบทางแสงร่วมกับ Cladding

④ ทำไมแสงไม่หลุดออกจาก Fiber ง่าย ๆ

หลักการสำคัญเรียกว่า Total Internal Reflection หรือการสะท้อนกลับหมดภายใน

เมื่อแสงเดินทางใน Core ด้วยมุมที่เหมาะสม มันจะถูกควบคุมให้สะท้อนกลับอยู่ภายในบริเวณ Core แทนที่จะหลุดออกไปด้านนอก

นี่คือหลักการสำคัญที่ทำให้ Fiber สามารถนำแสงไปได้ไกล

⑤ Core กับ Cladding ต่างกันอย่างไร

Core และ Cladding มีค่าดัชนีหักเหต่างกัน

Core ถูกออกแบบให้มี Refractive Index สูงกว่า Cladding เล็กน้อย

ความแตกต่างนี้ช่วยควบคุมเส้นทางของแสง

ถ้าไม่มีโครงสร้างดังกล่าว แสงจะไม่ถูกกักไว้ใน Fiber ได้อย่างมีประสิทธิภาพ

⑥ Single Mode ส่งแสงอย่างไร

Single Mode มี Core เล็ก

จึงช่วยลดจำนวนเส้นทางหรือ Mode ของแสงที่เดินทางภายใน Fiber

ข้อดีคือ

• Modal Dispersion ต่ำ
• ส่งได้ไกล
• รองรับ Bandwidth สูง

จึงนิยมใช้กับ

• FTTH
• Telecom
• Backbone
• Long Distance

⑦ Multimode ส่งแสงต่างกันอย่างไร

Multimode มี Core ใหญ่กว่า

แสงสามารถเดินทางได้หลายเส้นทางหรือหลาย Mode

เส้นทางที่ต่างกันทำให้แสงบางส่วนมาถึงปลายทางไม่พร้อมกัน

ปรากฏการณ์นี้สัมพันธ์กับ Modal Dispersion ซึ่งเป็นหนึ่งในเหตุผลที่ Multimode มีข้อจำกัดด้านระยะทางมากกว่า Single Mode ในหลายระบบ

⑧ Dispersion คืออะไร

Dispersion คือการที่ Pulse ของแสงกระจายออกเมื่อเดินทางผ่าน Fiber

ถ้า Pulse กระจายมากเกินไป สัญญาณที่อยู่ติดกันอาจแยกออกจากกันได้ยาก

ส่งผลต่อความสามารถในการส่งข้อมูลที่ความเร็วสูงและระยะไกล

Dispersion มีหลายรูปแบบ เช่น

• Modal Dispersion
• Chromatic Dispersion

แต่สำหรับผู้เริ่มต้น จำไว้ว่า Dispersion เป็นหนึ่งในปัจจัยที่จำกัดระยะและความเร็วของ Optical Link

⑨ แสงที่ใช้ใน Fiber มองเห็นด้วยตาไหม

หลายระบบใช้แสงในช่วง Infrared ซึ่งตามนุษย์มองไม่เห็น

ความยาวคลื่นที่พบได้ เช่น

• 850 nm
• 1310 nm
• 1490 nm
• 1550 nm

ดังนั้นห้ามมองเข้าไปที่ปลาย Fiber เพื่อตรวจว่ามีแสงหรือไม่ เพราะเราอาจมองไม่เห็นแสงแต่ยังมีพลังงาน Optical อยู่

⑩ ทำไม VFL ถึงเห็นเป็นแสงแดง

VFL หรือ Visual Fault Locator ใช้แสงที่มองเห็นได้ มักเป็นสีแดง

จุดประสงค์คือช่วยช่างตรวจสอบ

• ปลายสาย
• จุดขาด
• จุดโค้ง
• Fiber เส้นที่ต้องการ

จึงต่างจาก Optical Signal ปกติของ Network ที่มักอยู่ในช่วง Infrared

⑪ ความยาวคลื่นคืออะไร

Wavelength คือระยะของหนึ่งรอบคลื่นแสง

ใน Fiber Optic มักระบุเป็น nanometer หรือ nm

ตัวอย่าง

• 850 nm
• 1310 nm
• 1550 nm

อุปกรณ์ Optical ต้องออกแบบให้ทำงานตรงกับ Wavelength ของระบบ

⑫ ทำไมระบบหนึ่งใช้หลาย Wavelength ได้

เพราะสามารถส่งแสงหลายความยาวคลื่นผ่าน Fiber Core เดียวกันได้

แนวคิดนี้เรียกว่า WDM หรือ Wavelength Division Multiplexing

เปรียบเหมือนมีถนนเส้นเดียว แต่ใช้สีของแสงต่างกันเป็นช่องทางหลายช่อง

ช่วยเพิ่มปริมาณข้อมูลโดยไม่ต้องเพิ่มจำนวน Fiber Core ตามสัดส่วนเดียวกัน

⑬ FTTH ใช้แสงส่งขึ้นและลงอย่างไร

ในระบบ PON อาจใช้ Wavelength ต่างกันสำหรับ Downstream และ Upstream

แนวคิดคือ

OLT ส่งข้อมูลลงบ้านด้วย Wavelength ชุดหนึ่ง

ONT ส่งข้อมูลกลับด้วยอีก Wavelength หนึ่ง

จึงสามารถรับและส่งผ่านโครงข่าย Fiber เดียวกันตามการออกแบบของระบบ

⑭ Fiber Core เดียวรับและส่งพร้อมกันได้ไหม

ได้ในระบบที่ออกแบบมาให้รองรับ

ตัวอย่างคือ

• PON
• BiDi Ethernet
• WDM

ระบบสามารถใช้ Wavelength ต่างกันสำหรับแต่ละทิศทาง

จึงไม่จำเป็นต้องมี 2 Core เสมอไป

⑮ แล้วทำไม Ethernet Fiber บางแบบใช้ 2 Core

ระบบ Duplex แบบทั่วไปแยก

• Core หนึ่งสำหรับ Tx
• Core หนึ่งสำหรับ Rx

ตัวอย่าง

Switch A TX → Switch B RX

Switch B TX → Switch A RX

ข้อดีคือโครงสร้างเข้าใจง่ายและใช้กันแพร่หลาย

⑯ BiDi คืออะไร

BiDi ย่อมาจาก Bidirectional

ช่วยให้ Fiber Core เดียวรับและส่งข้อมูลได้โดยใช้ Wavelength ต่างกัน

Transceiver ต้องเป็นคู่กัน เช่น

ฝั่ง A
TX λ1 / RX λ2

ฝั่ง B
TX λ2 / RX λ1

ถ้าใช้คู่ผิด Wavelength Link จะไม่ทำงานตามปกติ

⑰ แสงเดินทางเร็วแค่ไหนใน Fiber

แสงในสุญญากาศเดินทางเร็วประมาณ 300,000 กิโลเมตรต่อวินาที

แต่เมื่อเดินทางในแก้ว ความเร็วจะลดลงตาม Refractive Index ของวัสดุ

ถึงอย่างนั้นก็ยังเร็วมาก ทำให้ Fiber เหมาะกับระบบสื่อสารระยะไกล

⑱ ถ้าแสงเร็วมาก ทำไม Internet ยังมี Ping

เพราะ Latency ไม่ได้เกิดจาก Fiber อย่างเดียว

ข้อมูลต้องผ่าน

• Router
• Switch
• ISP
• Peering
• Server
• Processing
• Queue

และยังมีระยะทางจริงระหว่างผู้ใช้กับ Server

ดังนั้น Fiber ช่วยให้ระบบมีประสิทธิภาพสูง แต่ไม่ได้ทำให้ Ping เป็นศูนย์

⑲ แสงอ่อนลงระหว่างทางหรือไม่

อ่อนลง

ปรากฏการณ์นี้เรียกว่า Attenuation

เมื่อแสงเดินทางผ่าน Fiber กำลัง Optical จะค่อย ๆ ลดลง

ยังมี Loss จาก

• Connector
• Splice
• Bend
• Splitter

จึงต้องออกแบบ Optical Budget

⑳ Attenuation วัดเป็นอะไร

มักวัดเป็น dB ต่อระยะทาง เช่น dB/km

ค่าจะต่างกันตาม

• Fiber Type
• Wavelength
• คุณภาพสาย

Single Mode มักมี Attenuation ต่ำมากในช่วง Wavelength ที่ใช้กับระบบ Telecom

㉑ dBm คืออะไร

dBm เป็นหน่วยที่ใช้แสดงกำลัง Optical

ตัวอย่างอาจเห็น

• -10 dBm
• -15 dBm
• -20 dBm

เลขติดลบไม่ได้หมายความว่าไม่มีแสง

เป็นการแสดงกำลังเทียบกับระดับอ้างอิง

ยิ่งค่าติดลบมาก หมายถึงกำลัง Optical ยิ่งต่ำ

㉒ ทำไม Fiber งอแล้วแสงลดลง

เมื่อ Fiber โค้งมากเกินไป สภาพการนำแสงภายในเปลี่ยน

แสงบางส่วนอาจรั่วออกจาก Core

ทำให้เกิด Bend Loss

จึงต้องรักษา Minimum Bend Radius ตามข้อกำหนดของสาย

㉓ Macro Bend คืออะไร

Macro Bend คือการโค้งสายเป็นวงหรือมุมที่รุนแรงเกินไปในระดับที่มองเห็นได้

ตัวอย่าง

• พับรอบมุมผนัง
• ม้วนวงเล็กเกินไป
• รัดสายแน่น

สามารถทำให้ค่า Optical Loss เพิ่มได้

㉔ Micro Bend คืออะไร

Micro Bend เป็นการบิดเบี้ยวขนาดเล็กของ Fiber

อาจเกิดจาก

• การกดทับ
• Manufacturing
• Cable Tie รัดแน่น
• แรงกดจากโครงสร้าง

แม้มองด้วยตาไม่เห็นชัด ก็อาจเพิ่ม Loss ได้

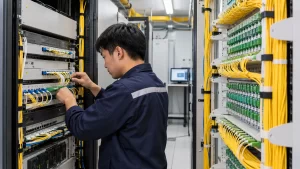

㉕ Connector ส่งแสงต่อกันอย่างไร

Connector นำปลาย Fiber สองเส้นมาอยู่ตรงกันอย่างแม่นยำ

เพื่อให้แสงจาก Core หนึ่งเดินเข้าสู่อีก Core ได้โดยมี Loss ต่ำที่สุด

จึงต้องมี

• Alignment ที่ดี
• End Face สะอาด
• Connector ไม่เสีย
• Polish ตรงมาตรฐาน

㉖ ฝุ่นเล็ก ๆ ทำไมมีผลมาก

Core ของ Fiber มีขนาดเล็กมาก

ฝุ่นที่ดูเล็กด้วยตาเปล่าอาจมีขนาดใหญ่เมื่อเทียบกับ Core

ถ้าฝุ่นบังบริเวณหน้าสัมผัส อาจทำให้เกิด

• Loss
• Reflection
• Link Error

นี่คือเหตุผลที่ต้องทำความสะอาด Connector อย่างจริงจัง

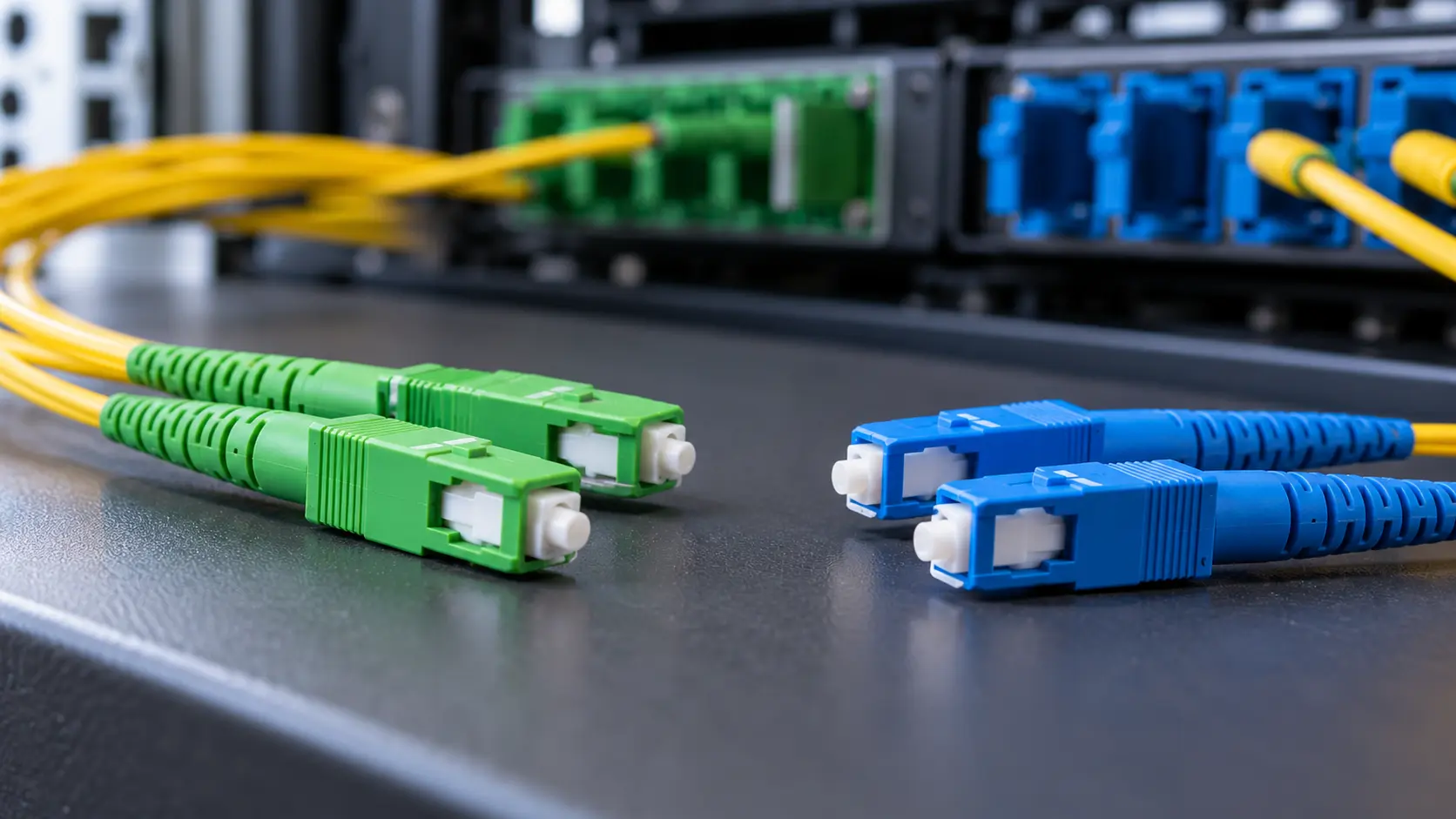

㉗ UPC กับ APC ส่งแสงต่างกันอย่างไร

ความแตกต่างหลักอยู่ที่ลักษณะ End Face ของ Connector

UPC

ขัดหน้าสัมผัสแบบตรงและละเอียด

APC

ขัดหน้าสัมผัสเป็นมุม

APC ช่วยลด Back Reflection ได้ดีกว่าในหลายระบบ

จึงพบได้มากใน FTTH/PON

㉘ Back Reflection คืออะไร

คือแสงบางส่วนสะท้อนกลับไปยังต้นทางจากจุดเชื่อมต่อ

ถ้า Reflection สูง อาจรบกวนระบบ Optical บางประเภท

จึงมีการออกแบบ Connector และระบบให้ลดการสะท้อนกลับ

㉙ Fusion Splice ทำให้แสงผ่านอย่างไร

Fusion Splice หลอมปลาย Fiber สองเส้นเข้าด้วยกัน

หาก Align ถูกต้อง Core ทั้งสองจะต่อกันอย่างแม่นยำ

ทำให้แสงผ่านจุดเชื่อมได้โดยมี Loss ต่ำมาก

นี่เป็นเหตุผลที่งาน Backbone นิยม Fusion Splice

หากต้องเชื่อมหลาย Core สามารถใช้ บริการเชื่อมและวัดค่าไฟเบอร์ออฟติก เพื่อตรวจ Splice Loss หลังเชื่อมได้

㉚ ถ้าจุด Splice ไม่ตรงจะเกิดอะไรขึ้น

อาจทำให้

• Loss สูง
• Reflection เพิ่ม
• Optical Power ปลายทางต่ำ
• Link ไม่เสถียร

สาเหตุอาจมาจาก

• Cleave ไม่ดี
• Fiber สกปรก
• Align ไม่ตรง
• เครื่อง Splicer มีปัญหา

㉛ Splitter แบ่งแสงอย่างไร

Optical Splitter แบ่งกำลังแสงจาก Input หนึ่งไปหลาย Output

ตัวอย่าง

1:2
1:4
1:8
1:16

เมื่อแบ่งออกหลายทาง กำลังแสงของแต่ละ Output จะลดลง

จึงต้องนำ Splitter Loss เข้าไปคิดใน Optical Budget

㉜ ทำไม PON ใช้ Splitter ได้

เพราะ PON ถูกออกแบบเป็น Point-to-Multipoint

OLT หนึ่งระบบสามารถส่ง Optical Signal ผ่าน Splitter ไปยัง ONT หลายตัว

จึงช่วยลดจำนวน Fiber จากศูนย์กลางเมื่อเทียบกับการลาก Point-to-Point ทุกบ้าน

㉝ Fiber ส่งข้อมูลพร้อมกันจำนวนมากได้อย่างไร

Fiber มี Bandwidth สูงมาก

นอกจากเพิ่มความเร็วของ Modulation แล้ว ยังสามารถใช้

• WDM
• DWDM
• Multiple Lanes
• Coherent Transmission

เพื่อเพิ่ม Capacity ได้อีก

จึงรองรับเครือข่ายระดับหลายร้อย Gbps ได้

㉞ ทำไมสายเล็กมากแต่ส่งข้อมูลได้เยอะ

ปริมาณข้อมูลไม่ได้ขึ้นอยู่กับขนาดภายนอกของสายเพียงอย่างเดียว

สิ่งสำคัญคือคุณสมบัติของตัวกลางและระบบ Optical

Fiber สามารถส่งคลื่นแสงที่มีความถี่สูงมาก ทำให้มีศักยภาพด้าน Bandwidth สูงมาก

㉟ ถ้าสาย Fiber ขาด แสงจะผ่านไหม

ถ้าขาดสมบูรณ์ แสงจะไม่สามารถส่งผ่านจุดนั้นได้ตามปกติ

อาจตรวจได้ด้วย

• VFL
• Optical Power Meter
• OTDR

จากนั้นต้องซ่อมหรือเชื่อมสายใหม่

㊱ ถ้าสายไม่ขาดแต่ถูกกดล่ะ

อาจยังมีแสงผ่านได้ แต่ Loss สูงขึ้น

จึงอาจเกิดอาการ

• Link ติด ๆ ดับ ๆ
• PON มีปัญหา
• Error
• Optical Power ต่ำ

ดังนั้นดูจากภายนอกว่าสายไม่ขาดอย่างเดียวไม่เพียงพอ

㊲ ทำไม Fiber ไม่โดนคลื่นไฟฟ้ารบกวน

เพราะข้อมูลเดินทางในรูปแสงผ่านวัสดุนำแสง ไม่ได้อาศัยกระแสไฟฟ้าในตัวนำทองแดง

จึงไม่เกิด EMI Induction แบบเดียวกับสาย Copper

เป็นข้อได้เปรียบสำคัญในโรงงานและพื้นที่ที่มีสัญญาณรบกวนสูง

㊳ แสงใน Fiber เป็นอันตรายต่อดวงตาไหม

สามารถเป็นอันตรายได้ โดยเฉพาะแสง Laser ที่มองไม่เห็น

จึงไม่ควร

• มองเข้าปลาย Fiber
• มองเข้า SFP
• ใช้ตาเปล่าตรวจว่ามีแสงหรือไม่

ควรใช้เครื่องมือวัดที่เหมาะสมแทน

㊴ มือใหม่ควรจำอะไรเกี่ยวกับแสงใน Fiber

จำ 5 ข้อนี้ได้เลย

1. Fiber ใช้แสงส่งข้อมูล
2. แสงเดินใน Core
3. Cladding ช่วยควบคุมแสง
4. Connector/Splice เพิ่ม Loss ได้
5. ห้ามมองเข้าปลาย Fiber

เพียงเท่านี้ก็เข้าใจพื้นฐานของ Fiber ได้มากแล้ว

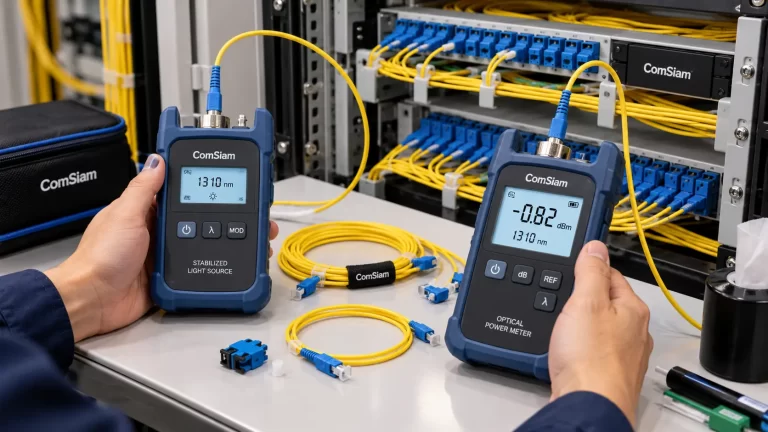

㊵ วิธีตรวจว่ามี Optical Signal หรือไม่

ควรใช้เครื่องมือ เช่น

Optical Power Meter

วัดกำลังแสงจริง

VFL

ใช้ตรวจเส้นทางหรือจุดเสียระยะใกล้

OTDR

ตรวจเหตุการณ์และระยะทางในสาย

ไม่ควรมองด้วยตาโดยตรง

㊶ ทำไมการทำความสะอาดสำคัญมาก

เพราะ Optical Signal ต้องผ่านพื้นที่ Core ที่เล็กมาก

Connector ที่สกปรกเพียงจุดเดียวสามารถกลายเป็นคอขวดทางแสงได้

จึงมีหลักปฏิบัติที่ดีคือ

Inspect → Clean → Inspect → Connect

โดยเฉพาะงาน Backbone และระบบความเร็วสูง

㊷ การวัดค่าแสงช่วยอะไร

ช่วยให้รู้ว่าสัญญาณที่มาถึงปลายทางแรงพอหรือไม่

สามารถใช้ตรวจ

• สายยาวเกินไป
• Connector มีปัญหา
• Splice Loss สูง
• Splitter Loss
• Bend Loss

จึงเป็นขั้นตอนสำคัญหลังติดตั้ง

㊸ สรุป Fiber ใช้แสงส่งข้อมูลอย่างไร

Fiber Optic แปลงข้อมูลดิจิทัลเป็นสัญญาณแสง แล้วส่งแสงผ่าน Core ไปยังปลายทาง โดยโครงสร้าง Core และ Cladding ช่วยควบคุมให้แสงเดินทางอยู่ภายในเส้นใย

เมื่อถึงปลายทาง Optical Receiver จะเปลี่ยนสัญญาณแสงกลับเป็นข้อมูลให้อุปกรณ์ Network ใช้งานต่อ

ประสิทธิภาพของระบบขึ้นอยู่กับทั้ง

• Fiber
• Wavelength
• Transmitter
• Receiver
• Connector
• Splice
• Bend
• Optical Loss

ดังนั้นแม้หลักการพื้นฐานจะอธิบายได้ว่า “ใช้แสงส่งข้อมูล” แต่การทำ Fiber Link ให้มีคุณภาพต้องควบคุมรายละเอียดตลอดเส้นทาง

comsiam แนะนำให้เข้าใจหลักการนี้ก่อนศึกษาเรื่องค่าแสง การสไปซ์ และการตรวจ Fault เพราะทั้งหมดเชื่อมโยงกับคำถามเดียวกันว่า “แสงจากต้นทางเหลือถึงปลายทางมากพอหรือไม่”
