Pigtail ควรยาวเท่าไรสำหรับ ODF และ Fiber Box? เลือก 1 เมตร 1.5 เมตร หรือ 2 เมตร แบบไหนดี

Pigtail สำหรับ ODF และ Fiber Box ควรยาวเท่าไร? โดยทั่วไป Fiber Optic Pigtail มีความยาวที่พบได้บ่อยคือ 1 เมตร, 1.5 เมตร และ 2 เมตร รวมถึงขนาดพิเศษตามการใช้งาน แต่ความยาวที่เหมาะสมต้องพิจารณาระยะจาก Adapter ไปยัง Splice Tray เส้นทางเดินสายภายในกล่อง และความยาวสำรองสำหรับการสไปซ์ใหม่

สำหรับ Fiber Box ขนาดเล็ก Pigtail 1 เมตรอาจเพียงพอ ขณะที่ ODF ขนาดใหญ่หรือมีทางเดินสายยาวอาจเหมาะกับ 1.5–2 เมตร อย่างไรก็ตาม ตัวเลขเหล่านี้เป็นเพียงแนวทางเลือกเบื้องต้น ไม่ใช่มาตรฐานบังคับสำหรับอุปกรณ์ทุกประเภท

หลักการสำคัญคือเลือก Pigtail ให้ยาวพอสำหรับเดินสายตามช่องจัดเก็บ รักษารัศมีดัดขั้นต่ำ และเหลือความยาวสำหรับซ่อมบำรุง แต่ไม่ยาวเกินจนต้องอัดสายไว้ใน Splice Tray

บทความนี้ comsiam จะอธิบายความยาว Pigtail ที่เหมาะสมสำหรับ ODF 12, 24 และ 48 Core รวมถึง Fiber Termination Box วิธีคำนวณความยาว ขั้นตอนติดตั้ง การเลือกหัว SC/UPC, SC/APC และ LC ตลอดจนการป้องกันปัญหา Macrobending และ Splice Loss สูง

① Fiber Optic Pigtail คืออะไร?

Fiber Optic Pigtail คือสายไฟเบอร์ออฟติกที่ติดตั้ง Connector จากโรงงานไว้ด้านหนึ่ง ส่วนปลายอีกด้านเตรียมไว้สำหรับนำไปเชื่อมต่อกับเส้นใยจากสายหลักด้วย Fusion Splicing

Pigtail มักติดตั้งอยู่ภายในอุปกรณ์ เช่น

• Optical Distribution Frame (ODF)
• Fiber Distribution Unit (FDU)
• Fiber Termination Box
• Fiber Patch Panel
• Fiber Distribution Box บางประเภท
• ตู้สื่อสารและระบบเครือข่ายภายในอาคาร

หลังสไปซ์แล้ว Connector ของ Pigtail จะเชื่อมต่อเข้ากับ Adapter หรือพอร์ตของแผงกระจายสาย เพื่อรองรับการต่อ Patch Cord ไปยังอุปกรณ์ปลายทาง

② Pigtail กับ Patch Cord ต่างกันอย่างไร?

คุณสมบัติ	Pigtail	Patch Cord
Connector	ปกติมีหนึ่งด้าน	ปกติมีสองด้าน
อีกปลายสาย	สำหรับสไปซ์	มี Connector
การติดตั้ง	ภายใน ODF หรือ Fiber Box	เชื่อมระหว่างพอร์ตและอุปกรณ์
ต้อง Fusion Splice	โดยทั่วไปต้อง	โดยทั่วไปไม่ต้อง
ความยาว	เลือกตามพื้นที่และการเดินสาย	เลือกตามระยะเชื่อมต่อ
จุดประสงค์	Termination	Interconnection

ดังนั้นไม่ควรใช้ความยาวของ Patch Cord มาเป็นเกณฑ์เลือก Pigtail โดยตรง เพราะลักษณะการติดตั้งและการจัดเก็บสายต่างกัน

③ Pigtail มีความยาวมาตรฐานอะไรบ้าง?

ความยาวที่พบในผลิตภัณฑ์ทั่วไป ได้แก่

ความยาว	แนวทางการใช้งาน
0.5 เมตร	อุปกรณ์ขนาดเล็กที่ออกแบบรองรับ
1 เมตร	Fiber Box หรือ ODF ขนาดกะทัดรัด
1.5 เมตร	ODF และกล่องที่ต้องมีระยะเดินสายมากขึ้น
2 เมตร	ODF หรือระบบที่มีทางเดินสายค่อนข้างยาว
3 เมตร	อุปกรณ์ขนาดใหญ่หรือการใช้งานเฉพาะ
Custom Length	งานที่ออกแบบกำหนดความยาวเอง

ขนาด 1, 1.5 และ 2 เมตรเป็นตัวเลือกที่พบแพร่หลาย แต่ไม่ได้หมายความว่าทุกผู้ผลิตมีทุกรุ่นหรือทุกชนิด Connector

ต้องตรวจความยาวจริงจากข้อมูลผลิตภัณฑ์ก่อนสั่งซื้อ

④ Pigtail 1 เมตร เหมาะกับงานอะไร?

Pigtail ความยาว 1 เมตรเหมาะสำหรับพิจารณาในงานที่มีระยะจาก Adapter ถึง Splice Tray ไม่มากและมีช่องจัดเก็บเส้นใยเพียงพอ

ตัวอย่างเช่น

• Fiber Termination Box ขนาดเล็ก
• ODF แบบกะทัดรัด
• งาน FTTH ภายในอาคาร
• Fiber Patch Panel ที่มีทางเดินสายสั้น
• กล่องเชื่อมต่อที่ออกแบบรองรับ Pigtail 1 เมตร

ข้อดี

1. ลดความยาวส่วนที่ต้องจัดเก็บ
2. เหมาะกับอุปกรณ์พื้นที่จำกัด
3. ช่วยลดการพันวงสายที่ไม่จำเป็น
4. จัดเก็บได้สะดวกเมื่อเส้นทางสั้น

ข้อควรระวัง

หากระยะเดินสายภายใน ODF ยาวเกินไป Pigtail 1 เมตรอาจเหลือความยาวไม่พอสำหรับการสไปซ์ใหม่หรือการเปิดถาดเพื่อบำรุงรักษา

จึงต้องวัดเส้นทางจริงก่อนเลือกใช้

⑤ Pigtail 1.5 เมตร เหมาะกับ ODF หรือไม่?

Pigtail ความยาว 1.5 เมตรเป็นตัวเลือกหนึ่งที่เหมาะกับ ODF หลายรูปแบบ เพราะมีระยะสำหรับเดินจาก Adapter ไปยัง Splice Tray และจัดเก็บส่วนสำรองได้มากกว่ารุ่น 1 เมตร

เหมาะกับงานที่

• มีระยะระหว่าง Adapter กับ Splice Tray ปานกลาง
• มีช่อง Fiber Management รองรับ
• ต้องเหลือระยะสำหรับการสไปซ์ใหม่
• มีจุดเดินสายโค้งหรือผ่านช่องนำสายหลายจุด
• ต้องการเผื่อการเปิดหรือยก Tray เพื่อบำรุงรักษา

แต่หากเป็น Fiber Box ที่มีพื้นที่เล็กมาก ความยาว 1.5 เมตรอาจมากเกินความสามารถในการจัดเก็บ

ต้องตรวจขนาดกล่องและทางเดิน Fiber จริง

⑥ Pigtail 2 เมตร เหมาะกับงานแบบไหน?

Pigtail 2 เมตรเหมาะกับอุปกรณ์ที่มีระยะเดินสายมากขึ้น หรือมีระบบจัดเก็บเส้นใยสำรองรองรับ

ตัวอย่างการใช้งาน ได้แก่

• ODF ที่มีทางเดินสายภายในยาว
• Fiber Patch Panel บางประเภท
• ตู้สื่อสารที่ต้องเดินสายผ่านหลายจุด
• ระบบที่มีการย้าย Tray ออกมาสไปซ์ตามขั้นตอน
• งานที่ต้องการระยะสำรองตามข้อกำหนด

ข้อดี

มีความยาวสำหรับเดินสายและเตรียมรอยต่อมากขึ้น

ข้อเสีย

หากอุปกรณ์ไม่มีพื้นที่ Slack Storage เพียงพอ อาจต้องม้วน Pigtail หลายรอบจนเกิดความแออัดและเสี่ยงต่อการดัดโค้งผิดข้อกำหนด

Pigtail ยาวกว่าไม่ได้หมายความว่าดีกว่าเสมอไป

⑦ เปรียบเทียบ Pigtail 1 เมตร 1.5 เมตร และ 2 เมตร

หัวข้อ	1 เมตร	1.5 เมตร	2 เมตร
ความยาว	สั้น	ปานกลาง	ยาว
การจัดเก็บ	ใช้พื้นที่น้อยกว่า	ปานกลาง	ใช้พื้นที่มากกว่า
Fiber Box ขนาดเล็ก	ควรพิจารณา	ต้องตรวจพื้นที่	อาจยาวเกิน
ODF ขนาดกลาง	ขึ้นอยู่กับระยะ	เป็นตัวเลือกที่ควรพิจารณา	ใช้ได้เมื่อรองรับ
ODF ขนาดใหญ่	อาจสั้นเกิน	ขึ้นอยู่กับทางเดิน	เหมาะเมื่อระยะต้องการ
ความยาวเผื่อซ่อม	น้อยกว่า	มากกว่า 1 เมตร	มากที่สุดในสามตัวเลือก
การเลือกใช้งาน	วัดระยะก่อน	วัดระยะก่อน	วัดระยะก่อน

ตารางนี้เป็นแนวทางเปรียบเทียบ ไม่ใช่เกณฑ์กำหนดความยาวตามจำนวน Core แบบตายตัว

⑧ ODF 12 Core ควรใช้ Pigtail ยาวเท่าไร?

สำหรับ ODF 12 Core ควรพิจารณาความลึกของตู้ ตำแหน่ง Adapter และการจัดเก็บเส้นใยภายใน

หากเป็น ODF ขนาดเล็ก Pigtail 1–1.5 เมตรอาจเหมาะสมเมื่อเส้นทางเดินสายและพื้นที่จัดเก็บรองรับ

วิธีเลือก

1. ตรวจรุ่น ODF
2. ตรวจตำแหน่ง Adapter
3. ตรวจตำแหน่ง Splice Tray
4. วัดเส้นทางเดิน Fiber จริง
5. เผื่อระยะสำหรับการเข้าหัวและสไปซ์
6. ตรวจว่ามีช่องจัดเก็บ Slack เพียงพอ
7. ตรวจรัศมีดัด
8. เลือกความยาวจากผลการวัด

ไม่ควรเลือก Pigtail 1 เมตรเพียงเพราะ ODF มี 12 Core เพราะ ODF 12 Core ต่างรุ่นอาจมีโครงสร้างภายในต่างกันมาก

⑨ ODF 24 Core ควรใช้ Pigtail ยาวเท่าไร?

สำหรับ ODF 24 Core ความยาว Pigtail ต้องเหมาะกับระบบ Fiber Management ของตู้

Pigtail 1.5 เมตรหรือ 2 เมตรเป็นตัวเลือกที่ควรตรวจสอบเมื่อมีทางเดินสายและพื้นที่จัดเก็บเพียงพอ

แต่ไม่ใช่ข้อกำหนดว่าต้องใช้ความยาวดังกล่าวเสมอ

จุดที่ต้องตรวจสอบ

• Adapter อยู่ด้านหน้าหรือด้านข้าง
• Splice Tray อยู่ด้านหลังหรือถอดเลื่อนได้
• ระยะเดินสายแต่ละพอร์ตเท่ากันหรือไม่
• มีระบบ Fiber Routing หรือไม่
• จำนวน Sleeve ที่ต้องจัดเก็บ
• มีพื้นที่ Slack Storage เพียงพอหรือไม่

ควรทดลองเดิน Pigtail หนึ่งเส้นจากพอร์ตที่มีระยะทางยาวที่สุดก่อนตัดสินใจซื้อทั้งชุด

⑩ ODF 48 Core ควรใช้ Pigtail 2 เมตรไหม?

ODF 48 Core ไม่จำเป็นต้องใช้ Pigtail 2 เมตรทุกกรณี

ตัวแปรสำคัญคือโครงสร้างภายใน ไม่ใช่จำนวน Core เพียงอย่างเดียว

ODF 48 Core บางรุ่นมี Tray หลายชั้นและทางเดินสายยาว ขณะที่บางรุ่นมีระบบจัดเก็บ Pigtail แบบกะทัดรัด

ก่อนเลือก 2 เมตรควรตรวจว่าความยาวที่เพิ่มขึ้นสามารถจัดเก็บได้โดยไม่เกิดแรงกดหรือ Macrobending

หากระบบมีช่อง Fiber Management ที่รองรับ และต้องการระยะสำหรับเปิดถาดมาสไปซ์ ความยาว 2 เมตรอาจเหมาะสม

⑪ Fiber Box ควรใช้ Pigtail ยาวเท่าไร?

Fiber Box มีหลายรูปแบบ เช่น

• Fiber Termination Box 1 Core
• Fiber Box 2 Core
• Fiber Box 4 Core
• Fiber Box 8 Core
• Fiber Distribution Box 12 Core
• กล่องกระจายสายขนาดใหญ่

สำหรับกล่องขนาดเล็ก Pigtail 1 เมตรอาจเพียงพอ แต่ต้องตรวจเส้นทางจาก Adapter ไปยังจุดสไปซ์จริง

กล่องบางชนิดมี Pigtail หรือ Connector ติดตั้งมาจากโรงงาน จึงไม่จำเป็นต้องเลือกความยาวเอง

ข้อสำคัญคือไม่ควรนำ Pigtail ยาว 2 เมตรมาใช้กับกล่องเล็กโดยไม่ตรวจพื้นที่เก็บ เพราะความยาวส่วนเกินอาจทำให้ต้องม้วนสายแน่นเกินไป

⑫ วิธีคำนวณความยาว Pigtail ที่ต้องใช้

การเลือกความยาวควรเริ่มจากการวัดเส้นทางเดินสายภายในอุปกรณ์

สูตรแนวคิดคือ

ความยาว Pigtail ที่ต้องเตรียม = ระยะเดินจาก Adapter ถึงจุดสไปซ์ + ความยาวตามทางเดิน Slack + ระยะเผื่อสำหรับการเตรียมและซ่อม

โดยความยาวทั้งหมดต้องสามารถจัดเก็บได้ภายในอุปกรณ์จริง

ตัวอย่างสมมติ

ODF หนึ่งรุ่นมีระยะดังนี้

• ระยะเดินสายจาก Adapter ถึงบริเวณ Tray = 35 ซม.
• ความยาวตามทางเดินภายใน Tray = 65 ซม.
• ระยะเผื่อสำหรับเตรียมและซ่อม = 30 ซม.

รวม = 130 ซม. หรือ 1.3 เมตร

ในกรณีนี้ Pigtail ความยาว 1.5 เมตรอาจเป็นตัวเลือกที่เหมาะสม หากสามารถจัดเก็บส่วนที่เหลือได้อย่างปลอดภัย

ตัวเลขนี้เป็นตัวอย่างการคำนวณ ไม่ใช่ข้อกำหนดของ ODF ทุกรุ่น

⑬ ต้องเผื่อ Pigtail สำหรับสไปซ์ใหม่เท่าไร?

ควรเผื่อความยาวสำหรับการตัดปลายและเตรียม Fiber ใหม่ตามแผนบำรุงรักษา

แต่ไม่มีความยาวเผื่อเดียวที่ใช้ได้กับทุกระบบ เพราะขึ้นอยู่กับ

1. ระยะปอก Buffer
2. Cleave Length
3. ระยะทำงานกับ Fusion Splicer
4. รูปแบบการถอดหรือยก Splice Tray
5. จำนวนครั้งที่คาดว่าจะต้องสไปซ์ใหม่
6. ความจุของ Slack Storage
7. คู่มือ ODF หรือ Fiber Box

หาก Pigtail สั้นเกินไป หลังตัดแก้รอยต่ออาจไม่สามารถนำปลายไปเข้าถึงเครื่องสไปซ์ได้อีก

แต่ถ้าเผื่อยาวเกินพื้นที่จัดเก็บ ก็อาจเพิ่มปัญหาการจัดสายเช่นกัน

⑭ Pigtail 0.9 มม. กับ 2.0 มม. ต่างกันอย่างไร?

Pigtail มีขนาด Buffer หรือ Jacket แตกต่างกันตามการออกแบบ

Pigtail 0.9 มม.

มักพบในงาน ODF และ Splice Tray ที่ต้องจัดเส้นใยภายในพื้นที่จำกัด

Pigtail 2.0 มม.

มีโครงสร้างภายนอกขนาดใหญ่กว่า เหมาะกับระบบที่มีช่องเดินสายและจุดยึดรองรับ

สิ่งที่ต้องพิจารณา

รายการ	0.9 มม.	2.0 มม.
ขนาดภายนอก	เล็กกว่า	ใหญ่กว่า
พื้นที่จัดเก็บ	ใช้น้อยกว่า	ใช้มากกว่า
ความยืดหยุ่นในการจัดสาย	ขึ้นอยู่กับโครงสร้าง	ขึ้นอยู่กับโครงสร้าง
การใช้งาน	ODF และงานภายใน Tray	งานที่มีระบบรองรับ
ความยาว	เลือกตามระยะ	เลือกตามระยะ

การเลือกขนาดสายต้องดูข้อกำหนดด้าน Bend Radius และระบบยึด ไม่ใช่พิจารณาความหนาเพียงอย่างเดียว

⑮ Pigtail SC/UPC กับ SC/APC ควรเลือกแบบไหน?

Connector เป็นอีกปัจจัยสำคัญที่ต้องเลือกให้ตรงกับระบบ

SC/UPC

มีผิวสัมผัสแบบ Ultra Physical Contact โดยทั่วไปใช้สีฟ้าในระบบ Single-mode

SC/APC

มีผิวสัมผัสแบบ Angled Physical Contact โดยทั่วไปใช้สีเขียว และออกแบบให้ช่วยลดการสะท้อนกลับของแสง

แนวทางเลือก

รายการ	SC/UPC	SC/APC
ลักษณะหัว	UPC	APC
สีที่พบทั่วไป	ฟ้า	เขียว
การใช้งาน	ระบบ Single-mode หลายประเภท	ระบบที่กำหนด APC เช่น PON หลายระบบ
ใช้ต่อเข้าหากันโดยตรง	ไม่ควร	ไม่ควร

ห้ามเสียบ SC/UPC เข้ากับ SC/APC โดยตรง เพราะลักษณะผิวสัมผัสต่างกัน อาจเกิด Loss สูงและเสี่ยงต่อความเสียหายของ Connector

ความยาว Pigtail และชนิด Connector เป็นข้อกำหนดคนละส่วน ต้องตรวจทั้งสองอย่างก่อนสั่งซื้อ

⑯ Pigtail LC เหมาะกับ ODF แบบไหน?

LC Pigtail มักใช้ในระบบที่ต้องการความหนาแน่นของพอร์ตสูง เช่น Fiber Patch Panel และ ODF บางประเภท

ก่อนเลือกต้องตรวจ

• ชนิด Adapter
• รูปแบบ LC/UPC หรือ LC/APC
• ประเภท Single-mode หรือ Multimode
• จำนวน Core
• ความยาวสาย
• ระบบ Fiber Routing
• พื้นที่ Splice Tray

แม้ LC จะมี Connector ขนาดเล็กกว่า SC แต่ไม่ได้หมายความว่า Pigtail ต้องสั้นกว่าเสมอไป

⑰ วิธีติดตั้ง Pigtail เข้า ODF ทีละขั้นตอน

ขั้นตอนที่ 1 ตรวจแบบระบบ

ตรวจจำนวน Core ชนิด Fiber และพอร์ต Adapter ที่ต้องใช้

ขั้นตอนที่ 2 เลือกชนิด Connector

ตรวจว่าเป็น SC/UPC, SC/APC, LC หรือประเภทอื่นตามอุปกรณ์

ขั้นตอนที่ 3 เลือกความยาว Pigtail

วัดระยะเดินสายและความยาวสำหรับซ่อมตามข้อกำหนด

ขั้นตอนที่ 4 ตรวจ Splice Tray

ตรวจจำนวนช่อง Holder และเส้นทางเดิน Pigtail

ขั้นตอนที่ 5 เตรียมพื้นที่ทำงาน

จัดเครื่อง Fusion Splicer, Cleaver และอุปกรณ์ทำความสะอาดให้พร้อม

ขั้นตอนที่ 6 ติดตั้ง Connector เข้ากับ Adapter

ตรวจความสะอาดหน้าสัมผัสด้วยวิธีที่ปลอดภัยและเหมาะสมก่อนเชื่อมต่อ

ขั้นตอนที่ 7 เดิน Pigtail ตามช่อง Routing

จัดสายตามทางเดินของ ODF โดยไม่ดึงตึงหรือบังคับให้หักมุม

ขั้นตอนที่ 8 เตรียมสาย Fiber หลัก

เปิด Jacket และ Loose Tube ตามระยะที่กำหนด และจัด Fiber เข้าสู่ Tray

ขั้นตอนที่ 9 เตรียมปลาย Pigtail

ปอก Buffer และ Coating ตามขั้นตอนของเครื่องสไปซ์

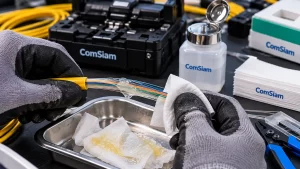

ขั้นตอนที่ 10 ทำความสะอาดและ Cleave

ทำความสะอาด Bare Fiber และตัดปลายให้เหมาะกับ Fusion Splicer

ขั้นตอนที่ 11 Fusion Splicing

สไปซ์ Pigtail กับ Core ที่กำหนด ตรวจรอยต่อและ Estimated Loss

ขั้นตอนที่ 12 หด Splice Protection Sleeve

เลือก Sleeve และ Heater Mode ที่รองรับ

ขั้นตอนที่ 13 จัดเก็บรอยต่อ

วาง Sleeve ลง Splice Holder และจัด Pigtail ตามทางเดินภายใน Tray

ขั้นตอนที่ 14 จัดความยาวส่วนสำรอง

ตรวจว่าสายไม่ม้วนแน่น ไม่กดทับ และไม่มีแรงดึงบริเวณปลาย Sleeve

ขั้นตอนที่ 15 ติด Label และตรวจสอบ

ระบุหมายเลขพอร์ต Core และเส้นทางสายให้ตรงตามแบบ

ขั้นตอนที่ 16 ทดสอบและบันทึกผล

ตรวจด้วยเครื่องมือทางแสงตามข้อกำหนด และบันทึกผล As-Built

⑱ วิธีติดตั้ง Pigtail ใน Fiber Box ขนาดเล็ก

Fiber Box ขนาดเล็กมีพื้นที่จำกัด จึงต้องระวังความยาวส่วนเกินเป็นพิเศษ

แนวทางติดตั้ง

1. ตรวจรุ่นและขนาดกล่อง
2. ตรวจชนิด Adapter
3. เลือก Pigtail ให้ตรงระบบ
4. วัดระยะเดินสายภายใน
5. ตรวจตำแหน่ง Splice Holder
6. เตรียม Fiber หลัก
7. สไปซ์กับ Pigtail
8. หด Sleeve ให้สมบูรณ์
9. วาง Sleeve ในช่องรองรับ
10. จัด Pigtail เป็นวงตามทางเดินที่ออกแบบ
11. ตรวจ Bend Radius
12. ปิดฝาโดยไม่กดทับ Fiber
13. ทดสอบ Optical Loss

ไม่ควรตัด Pigtail ให้สั้นที่สุดเพื่อให้กล่องดูเรียบร้อย เพราะอาจทำให้ไม่มีระยะสำหรับซ่อมในอนาคต

⑲ Pigtail ยาวเกินไปทำให้ Loss สูงไหม?

ความยาวที่เพิ่มขึ้นทำให้มี Attenuation ตามระยะเส้นใยตามปกติ แต่สำหรับ Pigtail ที่ยาวต่างกันเพียง 1–2 เมตร ผลจากความยาวโดยตรงมักน้อยมากเมื่อเทียบกับปัจจัยอื่นของลิงก์

ปัญหาสำคัญกว่าคือการจัดเก็บสายส่วนเกิน

หาก Pigtail ยาวเกินพื้นที่ อาจต้องพันหลายรอบจนเกิด

• Macrobending
• Microbending จากแรงกด
• การไขว้ทับกันของเส้นใย
• แรงดึงที่ปลาย Sleeve
• การกดทับเมื่อปิดฝา ODF
• ความยุ่งยากในการซ่อมบำรุง

ดังนั้นควรเลือกความยาวที่พอดีกับเส้นทางและพื้นที่จัดเก็บ ไม่ใช่เลือกยาวที่สุดเผื่อไว้เสมอ

⑳ Pigtail สั้นเกินไปมีปัญหาอะไร?

Pigtail ที่สั้นเกินอาจทำให้

1. เดินไม่ถึงจุดสไปซ์
2. ต้องดึงสายให้ตึง
3. เกิดแรงต่อ Connector
4. ไม่มีความยาวสำหรับสไปซ์ใหม่
5. ไม่สามารถยก Splice Tray ออกมาทำงานได้ตามต้องการ
6. ต้องเปลี่ยน Pigtail ใหม่เมื่อแก้รอยต่อ
7. เสี่ยงต่อการดัดโค้งผิดตำแหน่งเพื่อชดเชยระยะ

ก่อนตัดปลาย Pigtail ควรวัดและทดลองเดินตามเส้นทางจริง เพื่อป้องกันการตัดสายสั้นเกินไป

㉑ วิธีจัด Pigtail ใน Splice Tray ไม่ให้เกิด Macro Bend

หลักการสำคัญคือใช้ทางเดิน Fiber ตามการออกแบบและรักษารัศมีดัดขั้นต่ำ

วิธีจัดเก็บ

• วาง Sleeve ใน Splice Holder ให้มั่นคง
• จัดเส้นใยออกจากปลาย Sleeve อย่างราบรื่น
• ไม่ดัดเป็นมุมแหลม
• ไม่ดึง Pigtail ให้ตึง
• ไม่พันวงเล็กเกินข้อกำหนด
• ไม่ใช้ Cable Tie รัดแน่น
• ไม่ให้ Pigtail ซ้อนกดทับกัน
• แยกสายตามสีและหมายเลขพอร์ต
• ตรวจทางเดินสายก่อนปิดฝา
• ตรวจคุณภาพทางแสงหลังปิด ODF หรือ Fiber Box

แม้ใช้ Pigtail ชนิด G.657 ที่ทนต่อการดัดได้ดีขึ้น ก็ยังต้องปฏิบัติตาม Bend Radius ที่ผู้ผลิตกำหนด

㉒ Pigtail Single-mode กับ Multimode เลือกความยาวต่างกันไหม?

การเลือกความยาวไม่ได้กำหนดจาก Single-mode หรือ Multimode เพียงอย่างเดียว

สิ่งสำคัญคือระยะเดินสายและข้อกำหนดการติดตั้ง

อย่างไรก็ตาม ต้องเลือกชนิด Fiber ให้ตรงกับระบบ เช่น

• Single-mode OS2
• Multimode OM3
• Multimode OM4
• Multimode ประเภทอื่นตามโครงการ

ไม่ควรนำ Pigtail Single-mode มาใช้กับระบบ Multimode หรือกลับกันโดยไม่ตรวจข้อกำหนด เพราะคุณสมบัติการส่งผ่านแสงต่างกัน

㉓ วิธีเลือก Pigtail สำหรับงาน FTTH, ODF และ Backbone

ประเภทงาน	แนวทางเลือกความยาว
Fiber Box ขนาดเล็ก	เริ่มพิจารณา 1 ม. แล้ววัดจริง
ODF 12 Core	ตรวจ 1–1.5 ม. ตามโครงสร้าง
ODF 24 Core	ตรวจ 1.5–2 ม. ตามทางเดิน
ODF 48 Core	วัดทางเดินจริงก่อนเลือก 1.5 หรือ 2 ม.
Backbone ODF	ยึดแบบระบบและคู่มืออุปกรณ์
Data Center	ยึด Fiber Management และชนิดพอร์ต
FTTH	เลือกตาม Fiber Box และระบบ PON

ตัวเลขเป็นแนวทางสำหรับเริ่มประเมิน ไม่ใช่ข้อบังคับของจำนวน Core แต่ละแบบ

㉔ Checklist เลือก Pigtail ก่อนซื้อและติดตั้ง

• ตรวจชนิด Fiber เป็น Single-mode หรือ Multimode
• ตรวจ Connector SC, LC หรือประเภทอื่น
• ตรวจว่าเป็น UPC หรือ APC
• ตรวจขนาด Buffer หรือ Jacket
• ตรวจรุ่น ODF หรือ Fiber Box
• วัดระยะจาก Adapter ไปยัง Splice Tray
• ตรวจทางเดิน Fiber ภายในอุปกรณ์
• เผื่อความยาวสำหรับการสไปซ์ใหม่
• ตรวจพื้นที่ Slack Storage
• ตรวจ Bend Radius ขั้นต่ำ
• ตรวจจำนวนพอร์ตและจำนวน Core
• ตรวจความเข้ากันได้กับ Splice Sleeve
• ตรวจขนาด Splice Holder
• ตรวจความสะอาด Connector
• จัดสายโดยไม่ดึงตึงหรือกดทับ
• ทดสอบ Optical Loss หลังติดตั้ง
• ติด Label และบันทึก As-Built

㉕ คำถามที่พบบ่อยเกี่ยวกับความยาว Pigtail

Pigtail สำหรับ ODF ควรยาวกี่เมตร?

โดยทั่วไปมีตัวเลือก 1, 1.5 และ 2 เมตร ควรเลือกจากระยะเดินสายจริงและพื้นที่จัดเก็บ ไม่ใช่จำนวนพอร์ตเพียงอย่างเดียว

Pigtail 1 เมตรใช้กับ ODF 12 Core ได้ไหม?

ได้หากระยะทางเดิน Fiber และความยาวสำหรับซ่อมเพียงพอ รวมถึงสามารถจัดเก็บได้ตามข้อกำหนด

ODF 24 Core ต้องใช้ Pigtail 1.5 เมตรไหม?

ไม่จำเป็นทุกกรณี แต่เป็นขนาดที่ควรพิจารณาหากทางเดินภายในเหมาะสม

ODF 48 Core ควรใช้ Pigtail 2 เมตรไหม?

ขึ้นอยู่กับโครงสร้าง ODF และความยาวที่ต้องเดินจริง ไม่ใช่ทุก ODF 48 Core ต้องใช้ 2 เมตร

Fiber Box ขนาดเล็กใช้ Pigtail 1.5 เมตรได้ไหม?

ได้เมื่อสามารถจัดเก็บความยาวส่วนเกินตาม Bend Radius ที่กำหนด แต่บางกล่องอาจเหมาะกับสายที่สั้นกว่า

Pigtail 0.9 มม. เหมาะกับ ODF หรือไม่?

เหมาะกับ ODF หลายประเภทที่รองรับการจัดเส้นใยขนาดเล็กภายใน Tray แต่ต้องตรวจข้อกำหนดของอุปกรณ์จริง

Pigtail 2 เมตรทำให้ Loss มากกว่า 1 เมตรไหม?

ความยาวที่เพิ่มขึ้นทำให้มีการสูญเสียตามเส้นใยเล็กน้อย แต่ปัญหาที่ต้องระวังคือการจัดสายส่วนเกินจนเกิด Bend Loss

Pigtail SC/APC กับ SC/UPC ใช้แทนกันได้ไหม?

ไม่ควรใช้แทนกันโดยตรง เพราะลักษณะหน้าสัมผัสต่างกัน ต้องเลือกให้ตรงกับ Adapter และระบบ

Pigtail ยาวเกินไปตัดให้สั้นลงได้ไหม?

สามารถตัดปลายด้านที่ต้องสไปซ์เพื่อเตรียมความยาวตามข้อกำหนดได้ แต่ต้องเหลือระยะสำหรับการซ่อมและการจัดเก็บอย่างเหมาะสม

Pigtail ต้องเหลือ Service Loop ไหม?

ควรเหลือความยาวสำหรับบำรุงรักษาตามการออกแบบ แต่ไม่ควรเหลือมากจนเกินความจุจัดเก็บของกล่องหรือถาด

Pigtail กับ Patch Cord ต่างกันอย่างไร?

Pigtail โดยทั่วไปมี Connector หนึ่งด้านและอีกด้านใช้สไปซ์ ส่วน Patch Cord มี Connector สองด้านสำหรับเชื่อมต่ออุปกรณ์หรือพอร์ต

㉖ สรุป Pigtail ควรยาวเท่าไรสำหรับ ODF และ Fiber Box?

Pigtail ที่ใช้กับ ODF และ Fiber Box มีความยาวที่พบแพร่หลาย ได้แก่ 1 เมตร 1.5 เมตร และ 2 เมตร โดยแต่ละขนาดเหมาะกับการใช้งานต่างกันตามโครงสร้างภายในอุปกรณ์

Pigtail 1 เมตรเป็นตัวเลือกสำหรับกล่องหรือ ODF ที่มีทางเดินสายสั้น ส่วน 1.5 เมตรเหมาะสำหรับพิจารณาใน ODF หลายรูปแบบที่ต้องมีระยะสำหรับเดินสายและซ่อมเพิ่มขึ้น ขณะที่ 2 เมตรเหมาะกับอุปกรณ์ที่มีเส้นทางเดินยาวและพื้นที่จัดเก็บเพียงพอ

วิธีเลือกที่ถูกต้องที่สุดคือวัดระยะจาก Adapter ไปยังจุดสไปซ์ตามทางเดินจริง แล้วเผื่อความยาวสำหรับการบำรุงรักษาตามข้อกำหนดของระบบ

ไม่ควรเลือกความยาวจากจำนวน Core เพียงอย่างเดียว และไม่ควรเหลือสายยาวจนเกิดการพันหรือกดทับภายใน Splice Tray

นอกจากความยาว ต้องตรวจชนิด Fiber, Connector, UPC/APC, ขนาด Buffer และ Splice Holder ให้ตรงกับอุปกรณ์

comsiam แนะนำให้ทดลองติดตั้ง Pigtail หนึ่งเส้นในพอร์ตที่มีทางเดินยาวที่สุดก่อนสั่งซื้อจำนวนมาก เพื่อให้มั่นใจว่าสามารถจัดเก็บและสไปซ์ได้อย่างถูกต้อง

การเลือก Pigtail ให้เหมาะสมช่วยลดความเสี่ยงของ Macrobending เพิ่มความสะดวกในการซ่อม และสนับสนุนความน่าเชื่อถือของระบบ Fiber Optic ในระยะยาว

ComSiam Professional Team
