วิธีล้าง Gel สายไฟเบอร์ออฟติกก่อนสไปซ์อย่างปลอดภัย ใช้น้ำยาอะไร เช็ดอย่างไรไม่ให้ Fiber ขาด

วิธีล้าง Gel สายไฟเบอร์ออฟติกก่อนสไปซ์อย่างปลอดภัย คือการกำจัดสาร Filling Compound ที่อยู่ภายใน Loose Tube โดยใช้วัสดุไร้ขุยและน้ำยาทำความสะอาดที่ผู้ผลิตสายอนุญาต เช็ดอย่างนุ่มนวลโดยไม่ดึงหรือบิดเส้นใยแก้ว เพื่อให้ Fiber สะอาดและพร้อมสำหรับจัดเก็บหรือเตรียม Fusion Splicing

Gel พบในสายไฟเบอร์ออฟติกประเภท Gel-Filled Loose Tube ซึ่งออกแบบให้มีสารช่วยป้องกันน้ำเคลื่อนตัวตามแนวท่อ เมื่อช่างเปิด Loose Tube เพื่อนำ Fiber ไปสไปซ์ จึงต้องจัดการ Gel ส่วนเกินอย่างเหมาะสม

หากล้าง Gel ไม่สะอาด อาจทำให้ Fiber ลื่น จับยึดยาก มีคราบตกค้างบนเครื่องมือ หรือเกิดปัญหาระหว่างการเตรียมปลายเส้นใย แต่การใช้น้ำยารุนแรงหรือออกแรงเช็ดมากเกินไปก็อาจทำให้ Fiber Coating เสียหายได้เช่นกัน

คำตอบสำคัญคือ ไม่ควรใช้น้ำมันเบนซิน ทินเนอร์ อะซิโตน หรือแอลกอฮอล์ที่ไม่ทราบความเข้ากันได้กับ Fiber Coating และ Filling Compound โดยไม่มีคำแนะนำจากผู้ผลิต

บทความนี้ comsiam จะอธิบาย Gel ในสายไฟเบอร์คืออะไร ควรเลือกน้ำยาชนิดไหน วิธีเช็ดทีละขั้นตอน การแยกทำความสะอาด Coated Fiber กับ Bare Fiber และข้อควรระวังสำหรับงาน FTTH, Backbone, ODF และ Splice Closure

① Gel ในสายไฟเบอร์ออฟติกคืออะไร?

Gel หรือ Filling Compound เป็นสารที่ใช้เติมภายในโครงสร้างสาย Fiber Optic บางประเภท โดยเฉพาะ Gel-Filled Loose Tube Cable

หน้าที่สำคัญคือช่วยป้องกันการเคลื่อนตัวของน้ำตามแนวโครงสร้างท่อ และสนับสนุนการป้องกันเส้นใยภายในตามการออกแบบสาย

คุณสมบัติของ Gel ที่พบได้

• มีลักษณะหนืดหรือกึ่งของเหลว
• อาจใส ขาวขุ่น หรือมีสีตามสูตรผลิตภัณฑ์
• เคลือบอยู่รอบ Coated Fiber ภายใน Tube
• มีส่วนผสมแตกต่างกันตามผู้ผลิต
• อาจต้องใช้น้ำยาเฉพาะในการทำความสะอาด
• สามารถทำให้พื้นผิวเครื่องมือและถุงมือลื่นได้

Gel ไม่ใช่สารชนิดเดียวกันในสายทุกยี่ห้อ จึงไม่ควรเลือกน้ำยาจากลักษณะภายนอกเพียงอย่างเดียว

② ทำไมต้องล้าง Gel ก่อนสไปซ์ไฟเบอร์?

การจัดการ Gel เป็นส่วนหนึ่งของการเตรียมเส้นใยหลังเปิด Loose Tube

เหตุผลสำคัญ ได้แก่

1. ช่วยให้แยก Core ได้สะดวก
2. ลดคราบที่ติด Fiber Holder
3. ช่วยให้จัด Fiber ใน Splice Tray ได้สะอาด
4. ลดการปนเปื้อนบน Fiber Stripper
5. ลดโอกาสคราบกระจายไปยังพื้นที่ Cleave
6. ช่วยให้จับและควบคุมเส้นใยได้เหมาะสม
7. ลดความสกปรกภายใน Splice Closure
8. สนับสนุนการตรวจสอบ Coating ก่อนสไปซ์

อย่างไรก็ตาม การล้าง Gel บนเส้นใยที่ยังมี Coating และการทำความสะอาด Bare Fiber หลังปอกเป็นคนละขั้นตอน ต้องใช้วิธีที่เหมาะกับแต่ละบริเวณ

③ Gel-Filled Fiber กับ Dry Fiber ต่างกันอย่างไร?

หัวข้อ	Gel-Filled Cable	Dry Cable
ระบบป้องกันน้ำ	ใช้ Filling Compound	ใช้วัสดุป้องกันน้ำแบบแห้งตามโครงสร้าง
สิ่งที่พบหลังเปิด Tube	Gel เคลือบเส้นใย	Yarn, Tape หรือวัสดุอื่น
การทำความสะอาด	อาจต้องใช้น้ำยาเฉพาะ	จัดการวัสดุแห้งตามคู่มือ
ความเสี่ยง	คราบ Gel และสารทำความสะอาด	เศษวัสดุและแรงดึง Fiber
ก่อนสไปซ์	ทำความสะอาดตามข้อกำหนด	เตรียมเส้นใยตามข้อกำหนด

สาย Dry Loose Tube ไม่ได้แปลว่าไม่ต้องทำความสะอาด Fiber เลย เพราะยังอาจมีฝุ่นและสิ่งปนเปื้อนจากการติดตั้ง

④ ใช้น้ำยาอะไรล้าง Gel สายไฟเบอร์ดีที่สุด?

ควรใช้น้ำยาที่ระบุว่าสามารถใช้กับ Filling Compound และ Fiber Coating ของสายรุ่นนั้นได้ โดยตรวจข้อมูลผู้ผลิตและเอกสารความปลอดภัยก่อน

กลุ่มผลิตภัณฑ์ที่อาจพบ ได้แก่

1. Fiber Optic Gel Remover

เป็นผลิตภัณฑ์ที่ออกแบบมาสำหรับขจัดสาร Gel หรือ Filling Compound จากสายสื่อสารบางประเภท

ต้องตรวจว่าใช้กับสูตร Gel และ Fiber Coating ที่กำลังทำงานได้

2. Cable Filling Compound Cleaner

เป็นน้ำยาสำหรับทำความสะอาดสารเติมในสายเคเบิล ซึ่งผลิตภัณฑ์แต่ละสูตรรองรับวัสดุต่างกัน

3. Fiber Cleaning Solvent

น้ำยาสำหรับงาน Fiber Optic บางชนิดอาจใช้จัดการคราบเฉพาะประเภทได้ แต่ไม่ได้หมายความว่าทุกผลิตภัณฑ์สามารถละลาย Gel ทุกชนิด

4. Isopropyl Alcohol (IPA)

IPA มักถูกใช้ในขั้นตอนทำความสะอาด Bare Fiber หลังปอก Coating เมื่อผู้ผลิตอุปกรณ์และวัสดุรองรับ

อย่างไรก็ตาม IPA ไม่ได้เป็นน้ำยาล้าง Filling Compound ที่เหมาะสมทุกกรณี เพราะ Gel บางสูตรอาจเช็ดออกได้ไม่ดี หรือมีข้อกำหนดการทำความสะอาดเฉพาะ

วิธีเลือกที่ถูกต้อง

ตรวจข้อมูลอย่างน้อย 4 ส่วน ได้แก่

• ชนิด Gel หรือ Filling Compound
• ความเข้ากันได้กับ Fiber Coating
• วิธีใช้และข้อจำกัดของน้ำยา
• ข้อมูลความปลอดภัยและการกำจัดของเสีย

⑤ อุปกรณ์สำหรับล้าง Gel สายไฟเบอร์มีอะไรบ้าง?

อุปกรณ์พื้นฐานที่ควรเตรียม ได้แก่

1. น้ำยาล้าง Gel ที่เข้ากันได้กับสาย
2. Lint-Free Wipes
3. ภาชนะรองรับของเสีย
4. ถุงมือทนสารเคมีตามข้อมูลน้ำยา
5. แว่นตานิรภัย
6. Fiber Cleaning Kit
7. Fiber Stripper
8. Fiber Cleaver
9. Fiber Scrap Container
10. Splice Tray
11. ป้ายระบุ Core
12. เอกสารข้อมูลน้ำยาและข้อกำหนดงาน

ไม่ควรใช้กระดาษที่หลุดขุยง่าย เพราะเส้นใยหรือเศษกระดาษอาจติดอยู่บน Coating และอุปกรณ์สไปซ์

⑥ วิธีล้าง Gel สายไฟเบอร์ก่อนสไปซ์ ทีละขั้นตอน

ขั้นตอนที่ 1 ตรวจชนิดสาย Fiber Optic

ตรวจ Cable Data Sheet เพื่อยืนยันว่าสายเป็น Gel-Filled Loose Tube และมีข้อกำหนดทำความสะอาดอย่างไร

ขั้นตอนที่ 2 ตรวจ Gel และน้ำยาที่จะใช้

อ่านฉลากและเอกสารความปลอดภัยของน้ำยา ตรวจความเข้ากันได้กับ Fiber Coating และวัสดุอื่นที่อาจสัมผัส

ขั้นตอนที่ 3 เตรียมพื้นที่ทำงาน

ใช้พื้นที่ที่มีการระบายอากาศเหมาะสม ไม่มีแหล่งประกายไฟเมื่อใช้น้ำยาที่ติดไฟได้ และเตรียมภาชนะรองรับของเสีย

ขั้นตอนที่ 4 สวมอุปกรณ์ป้องกัน

ใช้แว่นตานิรภัยและถุงมือที่ตรงกับข้อกำหนดของสารทำความสะอาด

ขั้นตอนที่ 5 เปิด Loose Tube

ใช้ Buffer Tube Access Tool หรืออุปกรณ์ตามชนิดสาย โดยไม่ให้ใบมีดทำลาย Fiber ด้านใน

ขั้นตอนที่ 6 ตรวจสภาพ Fiber

ตรวจว่ามีเส้นใยแตกหัก Coating เป็นรอย หรือสิ่งแปลกปลอมผิดปกติหรือไม่

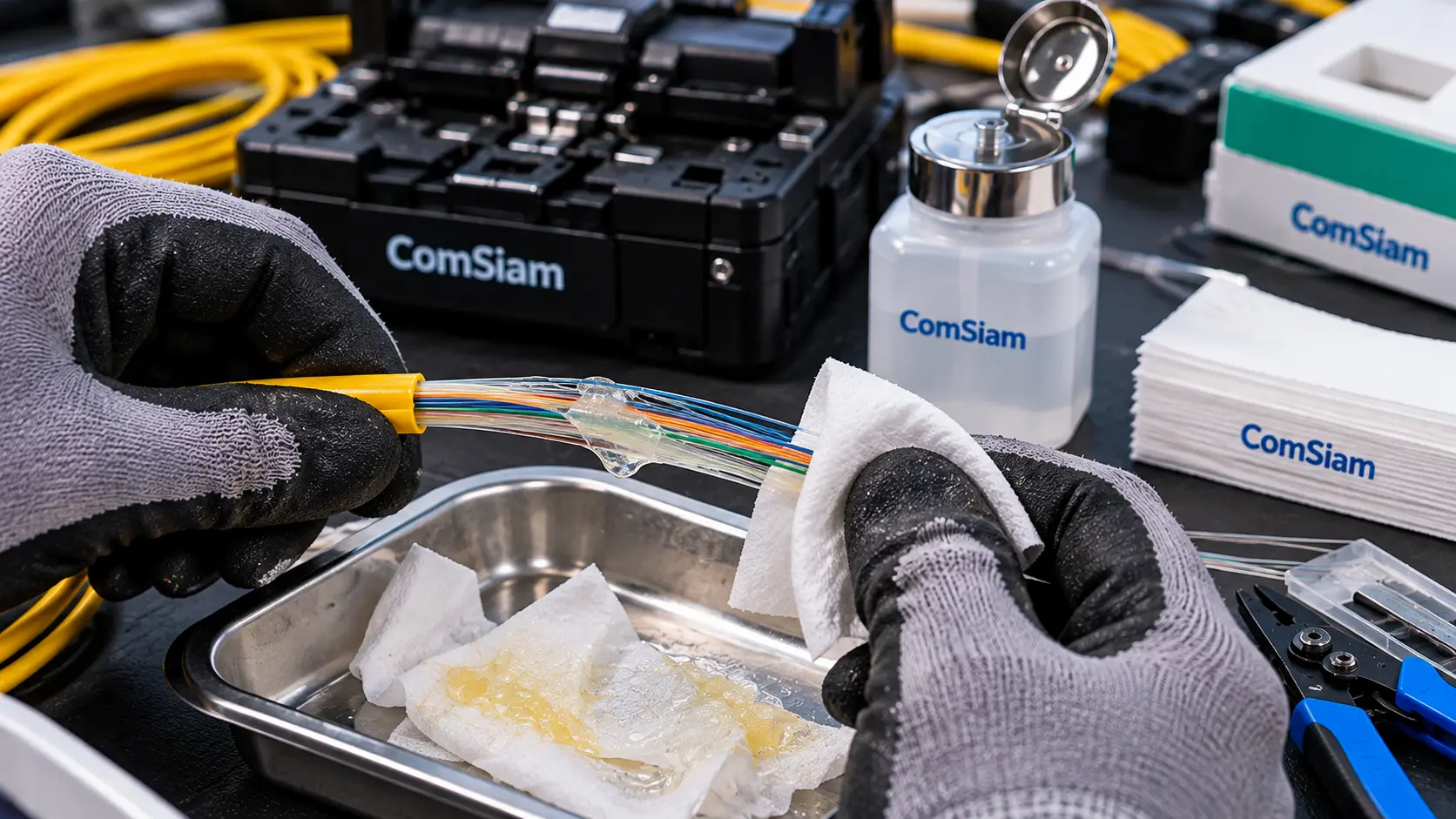

ขั้นตอนที่ 7 กำจัด Gel ส่วนเกินด้วยวิธีเช็ดแห้ง

ใช้ Lint-Free Wipe รองรับเส้นใยอย่างนุ่มนวล แล้วเช็ดคราบส่วนเกินตามแนว Fiber โดยไม่ดึงรั้งหรือบิด

ขั้นตอนที่ 8 ใช้น้ำยาที่ได้รับการอนุญาต

หากยังมี Gel ตกค้างและคู่มือระบุให้ใช้น้ำยา ให้ใช้ตามปริมาณและวิธีที่ผู้ผลิตกำหนด

ไม่ควรเทน้ำยาลงใน Loose Tube หรือ Splice Tray โดยตรงหากไม่มีข้อกำหนดรองรับ

ขั้นตอนที่ 9 เช็ด Fiber อย่างระมัดระวัง

รองรับเส้นใยให้มั่นคง และเช็ดจากบริเวณที่กำหนดไปตามแนวเส้นใย โดยใช้แรงเบาและไม่รูดเส้นใยแรง ๆ

ขั้นตอนที่ 10 เปลี่ยนวัสดุเช็ดเมื่อสกปรก

ไม่ควรใช้กระดาษหรือผ้าแผ่นเดิมที่เต็มไปด้วย Gel เช็ดซ้ำจนเกิดการกระจายคราบ

ขั้นตอนที่ 11 ตรวจคราบตกค้าง

ตรวจ Coating ว่าไม่มีคราบส่วนเกินในบริเวณที่ต้องจัดเก็บหรือเตรียมสำหรับสไปซ์

ขั้นตอนที่ 12 ตรวจสภาพ Coating

ตรวจรอยถลอก รอยแตก หรือความเสียหายที่อาจเกิดจากการเปิด Tube และการเช็ด

ขั้นตอนที่ 13 ปล่อยให้ตัวทำละลายระเหยตามข้อกำหนด

หากใช้น้ำยา ต้องปฏิบัติตามข้อกำหนดด้านเวลาและสภาพการทำงานก่อนนำ Fiber ไปผ่านกระบวนการต่อไป

ขั้นตอนที่ 14 จัด Fiber เข้าสู่พื้นที่สไปซ์

แยก Core ตามผังและนำเส้นใยเข้าบริเวณเตรียมปลาย โดยไม่สัมผัสกับคราบ Gel ที่ยังอยู่บนโต๊ะหรือเครื่องมือ

ขั้นตอนที่ 15 ปอก Coating และทำความสะอาด Bare Fiber

ใช้ Fiber Stripper ปอกตามระยะที่เครื่องกำหนด แล้วทำความสะอาด Bare Fiber ด้วยวิธีและผลิตภัณฑ์ที่รองรับขั้นตอน Fusion Splicing

ขั้นตอนที่ 16 Cleave และ Fusion Splicing

ตัดปลาย Fiber ด้วย Cleaver จากนั้นนำไปสไปซ์และตรวจคุณภาพรอยต่อ

ขั้นตอนที่ 17 เก็บ Gel และวัสดุใช้แล้ว

รวบรวมผ้าเช็ดและสารทำความสะอาดใช้แล้วลงภาชนะที่เหมาะสม กำจัดตามข้อกำหนดท้องถิ่นและข้อมูลผลิตภัณฑ์

⑦ ทำไมไม่ควรใช้ทินเนอร์หรือน้ำมันเบนซินล้าง Gel?

ทินเนอร์และน้ำมันเบนซินไม่ใช่คำอธิบายสารเคมีชนิดเดียวที่มีคุณสมบัติคงที่ ผลิตภัณฑ์แต่ละชนิดอาจมีส่วนผสมแตกต่างกัน

ความเสี่ยงที่ต้องพิจารณา ได้แก่

• อาจไม่เข้ากันกับ Fiber Coating
• อาจกระทบวัสดุ Tube หรือส่วนประกอบอื่น
• อาจมีความไวไฟ
• มีไอระเหยที่ต้องควบคุม
• อาจทิ้งสารตกค้าง
• ไม่มีหลักประกันว่าจะขจัด Gel ได้เหมาะสม

ดังนั้นไม่ควรนำสารทำละลายที่ไม่ทราบสเปกมาใช้แทนน้ำยา Fiber Optic Gel Remover โดยไม่มีข้อมูลความเข้ากันได้

⑧ ใช้ IPA 99% ล้าง Gel ได้ไหม?

ไม่สามารถตอบว่าใช้ได้กับสายทุกชนิด

IPA ความเข้มข้นสูงมีการใช้งานในขั้นตอนทำความสะอาดอุปกรณ์และ Bare Fiber บางประเภท แต่ไม่ใช่น้ำยาที่ออกแบบสำหรับ Filling Compound ทุกสูตร

Gel บางชนิดอาจต้องใช้สารทำความสะอาดเฉพาะที่ได้รับการรับรอง

ควรแยกการใช้งานดังนี้

ขั้นตอน	แนวทางเลือกน้ำยา
ล้าง Gel บน Coated Fiber	ใช้ผลิตภัณฑ์ที่รองรับ Gel และ Coating
ทำความสะอาด Bare Fiber หลังปอก	ใช้น้ำยาที่คู่มือ Fusion Splicer รองรับ
ทำความสะอาด Connector	ใช้ผลิตภัณฑ์สำหรับ Connector
ทำความสะอาด V-Groove	ใช้วิธีที่ผู้ผลิตเครื่องกำหนด

ไม่ควรใช้น้ำยาเดียวกับทุกส่วนโดยอัตโนมัติ

⑨ การเช็ด Gel แรงเกินไปทำให้ Fiber ขาดได้ไหม?

ได้ โดยเฉพาะเมื่อเส้นใยถูกดึงตึง บิด หรือถูกบีบในระหว่างการทำความสะอาด

แม้ Fiber จะมี Coating ป้องกัน แต่ยังมีความเสี่ยงต่อแรงกระทำทางกล

วิธีลดความเสี่ยง

1. รองรับเส้นใยให้อยู่ในแนวที่เหมาะสม
2. ใช้แรงเช็ดน้อย
3. ไม่บีบ Fiber ด้วยเล็บหรือเครื่องมือแข็ง
4. ไม่ดึงเส้นใยออกจาก Tube อย่างรุนแรง
5. ไม่ทำให้ Fiber หักมุม
6. เปลี่ยน Wipe เมื่อมี Gel มาก
7. ตรวจ Coating หลังทำความสะอาด
8. หยุดเมื่อพบความเสียหายผิดปกติ

⑩ ล้าง Gel ไม่สะอาดมีผลต่อ Fusion Splicing อย่างไร?

Gel ที่ตกค้างอาจส่งผลต่อกระบวนการเตรียม Fiber ทางอ้อม เช่น

• ทำให้ Fiber Holder มีคราบ
• ทำให้จับเส้นใยลื่น
• ปนเปื้อน Fiber Stripper
• ทำให้พื้นที่ Cleave สกปรก
• ติดถุงมือหรือเครื่องมือและแพร่ไปยัง Bare Fiber
• ทำให้จัดเส้นใยใน Tray ได้ยากขึ้น

หากสารปนเปื้อนเข้าสู่บริเวณปลาย Bare Fiber ก่อน Fusion Splicing อาจกระทบคุณภาพรอยต่อได้

แต่ไม่ควรสรุปว่าค่า Splice Loss สูงทุกครั้งเกิดจาก Gel เพราะยังมีปัจจัยอื่น เช่น Cleave Angle, Fiber Alignment และสภาวะ Arc

⑪ ทำไมต้องแยกล้าง Coated Fiber กับ Bare Fiber?

เส้นใยแก้วนำแสงประกอบด้วยส่วน Cladding และชั้น Coating ที่ช่วยป้องกันความเสียหาย

ก่อนการสไปซ์ ช่างต้องจัดการ Gel ที่อยู่บน Coated Fiber ก่อน แล้วจึงปอก Coating และทำความสะอาด Bare Fiber

Coated Fiber: ต้องเลือกน้ำยาและวิธีเช็ดที่ไม่ทำลายชั้น Coating

Bare Fiber: ต้องใช้วิธีทำความสะอาดสำหรับแก้วเปลือยก่อน Cleave ตามคู่มือเครื่องมือ

ห้ามใช้สารล้าง Gel โดยอัตโนมัติกับ Bare Fiber เพราะอาจมีสารตกค้างหรือคุณสมบัติไม่เหมาะกับขั้นตอนหลอมเชื่อม

⑫ Gel ใน Loose Tube กับ Gel ภายในสายเคเบิลเหมือนกันไหม?

สายเคเบิลบางประเภทมีสาร Filling Compound อยู่ใน Buffer Tube และอาจมีสารหรือวัสดุป้องกันน้ำในช่องว่างอื่นของโครงสร้างสายด้วย

แม้มีวัตถุประสงค์ด้านการป้องกันน้ำคล้ายกัน แต่สูตรและตำแหน่งการใช้งานอาจต่างกัน

ดังนั้นควรตรวจว่ากำลังทำความสะอาดสารใน Tube หรือสารในบริเวณโครงสร้างสายส่วนอื่น เพื่อเลือกวิธีที่เหมาะสม

⑬ วิธีล้าง Gel ก่อนจัด Fiber เข้า Splice Tray

การทำความสะอาดก่อนจัดเก็บช่วยลดการแพร่คราบเข้าไปใน Tray และช่อง Splice Holder

แนวทางปฏิบัติคือ

1. ตรวจว่าการเปิด Loose Tube เสร็จสมบูรณ์
2. เช็ด Gel ส่วนเกินด้วยวัสดุที่เหมาะสม
3. ใช้น้ำยาที่เข้ากันได้เมื่อจำเป็น
4. ตรวจ Coating และหมายเลข Core
5. จัด Fiber ตามทางเดินของ Tray
6. รักษา Bend Radius
7. ไม่ให้คราบ Gel ติด Splice Holder
8. หลีกเลี่ยงการดึงเส้นใยตึง
9. จัดการของเสียก่อนปิดอุปกรณ์
10. ตรวจสภาพและผลการทดสอบหลังติดตั้ง

⑭ ล้าง Gel แล้ว Fiber ยังลื่น ควรทำอย่างไร?

หาก Fiber ยังมีคราบลื่นหลังเช็ด ควรตรวจชนิดน้ำยาและวิธีทำความสะอาดก่อนเพิ่มแรงถู

แนวทางตรวจสอบ ได้แก่

• ใช้น้ำยาตรงกับ Gel หรือไม่
• วัสดุเช็ดดูดซับคราบได้ดีหรือไม่
• มีการใช้ Wipe ที่สกปรกซ้ำหรือไม่
• มีสารปนเปื้อนจากถุงมือหรือโต๊ะหรือไม่
• น้ำยามีข้อกำหนดให้เช็ดซ้ำหรือไม่
• ได้ปล่อยให้แห้งตามวิธีที่กำหนดหรือไม่

หากคราบยังไม่ออก ไม่ควรผสมสารทำความสะอาดหลายชนิดเอง เพราะอาจเกิดความเสี่ยงด้านเคมีและความเข้ากันได้กับวัสดุ

⑮ วิธีล้าง Gel ในงาน Mid-Span Access

การทำ Mid-Span Access มีความเสี่ยงเพิ่มขึ้น เพราะอาจต้องทำงานกับ Fiber ที่ยังต่อเนื่องผ่านจุดเปิดสาย

ขั้นตอนที่ต้องระวัง ได้แก่

1. ตรวจ Tube และ Core Mapping
2. แยก Express Fiber ที่ต้องผ่านต่อ
3. เปิด Tube ด้วยเครื่องมือที่รองรับ
4. ทำความสะอาดโดยไม่ดึงรั้ง Fiber
5. หลีกเลี่ยงการบิดหรือพันเส้นใย
6. ใช้วัสดุเช็ดที่เหมาะกับจำนวน Core
7. ป้องกัน Gel แพร่ไปยัง Splice Tray
8. จัด Express Fiber ตามรัศมีดัด
9. ตรวจผลกระทบต่อวงจรตามแผนที่ได้รับอนุญาต

สำหรับสายที่มี Live Fiber ต้องปฏิบัติตามแผนงานของเจ้าของโครงข่าย ไม่ควรรับประกันว่าจะไม่มีบริการสะดุดเพียงเพราะไม่ได้ตัดทุก Core

⑯ ความปลอดภัยขณะใช้น้ำยาล้าง Gel

น้ำยาล้าง Gel อาจมีสารทำละลายที่ต้องระมัดระวังเป็นพิเศษ จึงต้องตรวจฉลากและเอกสารข้อมูลความปลอดภัย (SDS)

สิ่งที่ควรทำ

• ใช้ถุงมือที่เข้ากันกับน้ำยา
• สวมแว่นตานิรภัย
• ทำงานในบริเวณระบายอากาศเหมาะสม
• หลีกเลี่ยงประกายไฟหรือความร้อนเมื่อใช้น้ำยาไวไฟ
• ไม่กินอาหารระหว่างทำงาน
• ป้องกันไม่ให้น้ำยาสัมผัสตาหรือผิวหนัง
• เก็บภาชนะให้ปิดสนิทเมื่อไม่ได้ใช้
• ไม่เทน้ำยาหรือ Gel ลงท่อระบายน้ำโดยไม่มีข้อกำหนดรองรับ
• เก็บเศษแก้วแยกจากขยะทั่วไป
• ปฏิบัติตามขั้นตอนกำจัดของเสีย

นอกจากนี้ยังควรหลีกเลี่ยงการมองเข้าปลายสาย Fiber โดยตรง เพราะแสงที่ใช้ส่งสัญญาณบางช่วงไม่สามารถมองเห็นได้ด้วยตาเปล่า

⑰ ล้าง Gel แล้วต้องตรวจอะไรบ้างก่อนสไปซ์?

หลังทำความสะอาดควรตรวจสภาพเส้นใยและเครื่องมือก่อนเริ่ม Fusion Splicing

ตรวจ Fiber Coating

ไม่มีรอยลึก แตก หรือความเสียหายที่ไม่ผ่านเกณฑ์

ตรวจความสะอาด

ไม่มีคราบ Gel ส่วนเกินในบริเวณที่จะจับยึดหรือเตรียมเส้นใย

ตรวจ Fiber Stripper

ไม่มีคราบ Gel ที่อาจแพร่ไปยัง Bare Fiber

ตรวจ Fiber Cleaver

พื้นผิว Clamp และชุดตัดสะอาดตามข้อกำหนด

ตรวจ Fusion Splicer

V-Groove และ Fiber Clamp ไม่มีสารปนเปื้อนจากการเตรียมสาย

ตรวจ Splice Mode

เลือกโปรแกรมให้ตรงกับชนิดเส้นใย

ตรวจหลังสไปซ์

ตรวจภาพรอยต่อ Estimated Loss และผลทดสอบตามข้อกำหนด

⑱ ข้อผิดพลาดที่พบบ่อยในการล้าง Gel สาย Fiber

1. ใช้น้ำยาที่ไม่ทราบชนิด

อาจไม่เข้ากันกับ Coating และวัสดุสาย

2. เช็ด Fiber แรงเกินไป

เสี่ยงทำให้ Coating เสียหายหรือเส้นใยแตก

3. ใช้กระดาษที่ทิ้งขุย

อาจเกิดคราบและเศษวัสดุบนเส้นใย

4. ใช้ Wipe ที่มี Gel เต็มแล้วซ้ำ

ทำให้คราบกระจายไปยังบริเวณอื่น

5. ใช้น้ำยาล้าง Gel กับ Bare Fiber โดยไม่ตรวจข้อกำหนด

อาจทำให้มีสารตกค้างก่อนการหลอมเชื่อม

6. ทำงานใกล้แหล่งประกายไฟ

เสี่ยงเมื่อใช้น้ำยาที่มีคุณสมบัติไวไฟ

7. ดึง Fiber ตึงระหว่างเช็ด

อาจทำให้เกิดแรงเค้นและความเสียหาย

8. ไม่ตรวจ Coating หลังล้าง

อาจมองข้ามรอยเสียหายจากการเปิด Tube

9. ทิ้งเศษ Gel และน้ำยาไม่เหมาะสม

อาจสร้างปัญหาด้านความปลอดภัยและสิ่งแวดล้อม

10. ไม่แยกพื้นที่ล้าง Gel กับพื้นที่ Cleave

อาจนำคราบจากการเตรียมสายเข้าสู่บริเวณหลอมเชื่อม

⑲ Checklist ล้าง Gel ก่อนสไปซ์ Fiber Optic

• ตรวจชนิดและรุ่นสาย Fiber
• ยืนยันว่าเป็น Gel-Filled Loose Tube
• ตรวจเอกสารน้ำยาทำความสะอาด
• ตรวจความเข้ากันได้กับ Fiber Coating
• เตรียม Lint-Free Wipes
• สวมถุงมือและแว่นตานิรภัย
• เตรียมพื้นที่ระบายอากาศ
• เปิด Loose Tube ด้วยเครื่องมือที่เหมาะสม
• ตรวจสภาพ Fiber ก่อนเช็ด
• เช็ด Gel ส่วนเกินอย่างเบามือ
• ใช้น้ำยาตามข้อกำหนดเมื่อจำเป็น
• เปลี่ยน Wipe เมื่อสกปรก
• ตรวจคราบ Gel ตกค้าง
• ตรวจ Coating ว่าไม่เสียหาย
• จัดการสารใช้แล้วอย่างปลอดภัย
• ปอก Coating ด้วย Fiber Stripper
• ทำความสะอาด Bare Fiber ตามคู่มือ
• Cleave และ Fusion Splicing
• ตรวจคุณภาพรอยสไปซ์
• จัด Fiber เข้า Splice Tray

⑳ คำถามที่พบบ่อยเกี่ยวกับการล้าง Gel สายไฟเบอร์

Gel สายไฟเบอร์คืออะไร?

เป็นสาร Filling Compound ที่ใช้ภายในสายไฟเบอร์บางประเภทเพื่อช่วยป้องกันน้ำเคลื่อนตัวตามแนวโครงสร้างสาย

ใช้อะไรล้าง Gel สายไฟเบอร์ดีที่สุด?

ควรใช้น้ำยาที่ผู้ผลิตระบุว่าเข้ากันได้กับ Filling Compound และ Fiber Coating ของสายรุ่นนั้น

ใช้แอลกอฮอล์ 70% ล้าง Gel ได้ไหม?

ไม่ควรใช้โดยไม่มีข้อมูลรองรับ เพราะอาจล้าง Gel บางชนิดได้ไม่เหมาะสม และมีส่วนประกอบแตกต่างจากผลิตภัณฑ์เฉพาะทาง

IPA 99% ล้าง Gel ได้ไหม?

ขึ้นอยู่กับสูตร Gel และข้อกำหนดผู้ผลิต IPA ไม่ได้เหมาะกับ Filling Compound ทุกชนิด

ใช้ทินเนอร์ล้าง Gel ได้หรือไม่?

ไม่ควรใช้โดยไม่มีการรับรองความเข้ากันได้ เพราะอาจมีความเสี่ยงต่อ Coating และความปลอดภัยของผู้ใช้งาน

Gel ติด Fiber แล้วไม่ล้างจะสไปซ์ได้ไหม?

ไม่ควรละเลยความสะอาด เพราะคราบอาจแพร่ไปยังเครื่องมือและขั้นตอนเตรียม Bare Fiber ต้องทำความสะอาดตามข้อกำหนดก่อนสไปซ์

ล้าง Gel แล้ว Fiber ขาดเกิดจากอะไร?

อาจเกิดจากแรงเช็ดมากเกินไป การดึงรั้ง เส้นใยมีรอยเดิม หรือความเสียหายจากการเปิด Tube

Gel ทำให้ Splice Loss สูงไหม?

อาจส่งผลทางอ้อมหากเกิดการปนเปื้อนบน Bare Fiber หรือเครื่องมือ แต่ค่า Loss สูงมีสาเหตุอื่นร่วมด้วยได้

สาย Dry Loose Tube ต้องล้าง Gel หรือไม่?

ถ้าไม่มี Gel ก็ไม่จำเป็นต้องล้าง Gel แต่ต้องจัดการวัสดุป้องกันน้ำและความสะอาดตามโครงสร้างของสาย

ล้าง Gel ในสายที่กำลังใช้งานอยู่ได้ไหม?

เป็นงานที่มีความเสี่ยง ต้องได้รับอนุญาตและมีแผนควบคุมผลกระทบต่อ Live Fiber

㉑ สรุป วิธีล้าง Gel สายไฟเบอร์ก่อนสไปซ์อย่างปลอดภัย

การล้าง Gel เป็นขั้นตอนสำคัญในการเตรียมสายประเภท Gel-Filled Loose Tube สำหรับงาน Fusion Splicing และการจัดเก็บ Fiber ภายใน Splice Tray

หลักการที่ถูกต้องคือเลือกผลิตภัณฑ์ทำความสะอาดให้ตรงกับชนิด Filling Compound และ Fiber Coating จากนั้นใช้วัสดุไร้ขุยเช็ดอย่างนุ่มนวลโดยไม่ดึงหรือบิดเส้นใย

ต้องแยกระหว่างการกำจัด Gel บน Coated Fiber กับการทำความสะอาด Bare Fiber หลังปอก เพื่อป้องกันการใช้สารเคมีผิดขั้นตอน

สำหรับงาน Backbone, FTTH, ODF และ Mid-Span Access ควรตรวจสภาพ Fiber หลังเปิด Tube และหลังเช็ดทุกครั้ง โดยเฉพาะสายที่มี Core จำนวนมากหรือมีวงจรกำลังใช้งาน

comsiam แนะนำให้ตรวจความเข้ากันได้ของน้ำยากับสายไฟเบอร์แต่ละรุ่นก่อนเริ่มงานจริง ไม่ควรใช้สารทำละลายทั่วไปแทนโดยไม่มีข้อมูลรองรับ เพราะความเสียหายต่อ Fiber Coating อาจสร้างปัญหาในระยะยาว

การทำความสะอาดที่ถูกต้องช่วยลดคราบบนอุปกรณ์ ลดความเสี่ยงต่อเส้นใยแตกหัก และสนับสนุนให้การติดตั้ง Fiber Optic มีคุณภาพและง่ายต่อการบำรุงรักษา

ComSiam Professional Team
