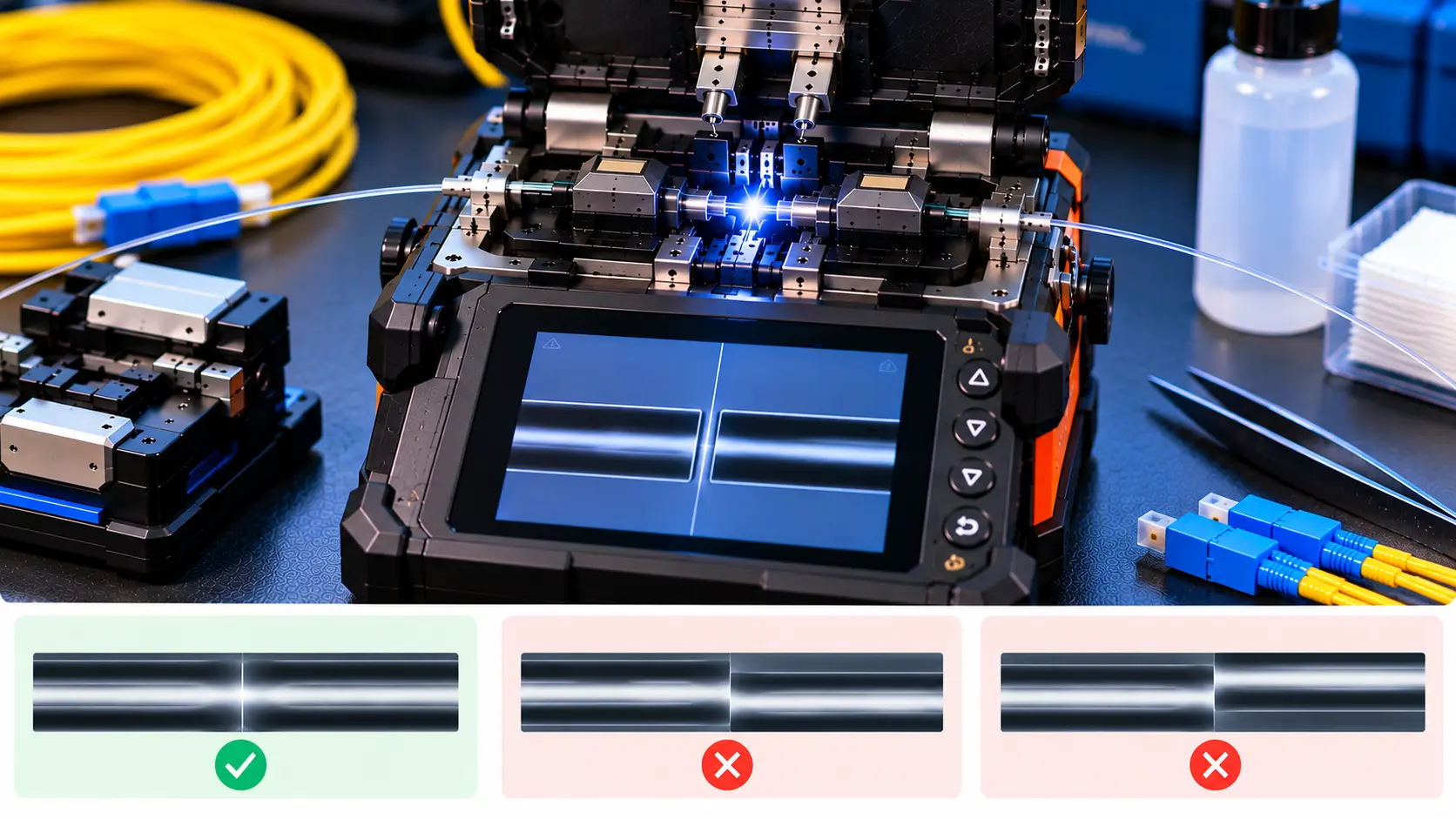

🔧 Fiber Offset คืออะไร? เครื่องสไปซ์จัดแนวไฟเบอร์ไม่ตรง แก้อย่างไรให้ Loss ต่ำ

Fiber Offset คือความคลาดเคลื่อนของตำแหน่งเส้นใยแก้วนำแสงสองด้านขณะเครื่อง Fusion Splicer กำลังจัดแนวก่อนหลอมเชื่อม ซึ่งอาจทำให้ Core หรือ Cladding ไม่ตรงกัน ส่งผลให้ค่า Splice Loss สูง เครื่องแจ้ง Alignment Error หรือไม่สามารถสไปซ์ได้ตามปกติ

ปัญหานี้พบได้ทั้งเครื่อง Core Alignment และ Cladding Alignment โดยสาเหตุที่พบบ่อย ได้แก่ V-Groove สกปรก Fiber Clamp จับเส้นใยผิดตำแหน่ง การวางสายไม่ถูกต้อง หรือมี Coating เหลืออยู่ในบริเวณที่เครื่องต้องจัดแนว

วิธีแก้ Fiber Offset เบื้องต้นคือ ตรวจสอบตำแหน่งเส้นใย ทำความสะอาด V-Groove และ Clamp ตรวจระยะ Cleave Length แล้วเตรียม Fiber ใหม่หากจำเป็น ไม่ควรเริ่มจากการปรับมอเตอร์หรือระบบจัดแนวภายในเครื่องทันที

บทความนี้ comsiam จะอธิบายว่า Fiber Offset คืออะไร เกิดจากสาเหตุใด มีผลต่อค่า Loss มากแค่ไหน รวมถึงวิธีแก้ไขทีละขั้นตอนสำหรับเครื่อง Fujikura, Sumitomo, INNO และ Fusion Splicer รุ่นอื่น ๆ

① Fiber Offset คืออะไร?

Fiber Offset หมายถึงความคลาดเคลื่อนของตำแหน่งเส้นใยแก้วสองด้านจากแนวที่ควรจะตรงกันขณะเตรียม Fusion Splicing

ในทางเทคนิค ความคลาดเคลื่อนอาจเกิดขึ้นกับแกนกลาง Core หรือโครงสร้างภายนอก Cladding และสามารถเกิดได้ทั้งก่อนและหลังการหลอมเชื่อม

ลักษณะของ Fiber Offset

• เส้นใยด้านซ้ายและด้านขวาอยู่คนละระดับ
• แนว Cladding ไม่ตรงกัน
• แนว Core เยื้องจากกัน
• ปลายเส้นใยวางไม่อยู่ในตำแหน่งที่เครื่องกำหนด
• ระบบจัดแนวไม่สามารถชดเชยความคลาดเคลื่อนได้
• เครื่องแจ้ง Fiber Offset หรือ Alignment Error

ต้องแยกให้ออกระหว่าง ตำแหน่งเส้นใยที่เยื้องกันเพราะการวางสาย กับ Core-to-Cladding Concentricity Error ซึ่งเป็นความคลาดเคลื่อนภายในโครงสร้างเส้นใยเอง

② Fiber Offset มีกี่ประเภท?

ความคลาดเคลื่อนที่เกี่ยวข้องกับการสไปซ์สามารถอธิบายได้ดังนี้

1. Lateral Offset

เป็นการเยื้องตำแหน่งของเส้นใยสองด้านในแนวขวาง โดยแกนกลางไม่ได้อยู่ในแนวเดียวกัน

อาจทำให้สนามแสงของเส้นใยทั้งสองด้านซ้อนทับกันลดลง และทำให้เกิด Splice Loss

2. Angular Misalignment

เป็นความคลาดเคลื่อนด้านมุมของแนวเส้นใย ทำให้เส้นใยสองด้านไม่อยู่ในแนวแกนเดียวกัน

3. Core Offset

เป็นความคลาดเคลื่อนของตำแหน่ง Core ระหว่างเส้นใยสองด้าน แม้ขอบ Cladding อาจดูจัดแนวได้ดีแล้ว

4. Cladding Offset

เป็นความคลาดเคลื่อนของตำแหน่งขอบหรือศูนย์กลาง Cladding ระหว่างเส้นใยสองด้าน

5. Fiber Position Error

เป็นปัญหาการวางเส้นใยไม่อยู่ในตำแหน่งที่เครื่องยอมรับ เช่น สูงหรือต่ำผิดปกติ หรืออยู่ห่างจากจุดสไปซ์เกินช่วงที่เครื่องรองรับ

ชื่อข้อความผิดพลาดและวิธีจำแนกขึ้นอยู่กับเครื่อง Fusion Splicer แต่ละรุ่น

③ Fiber Offset มีผลต่อค่า Splice Loss อย่างไร?

เมื่อ Core ของเส้นใยสองด้านไม่ตรงกัน การส่งผ่านกำลังแสงอาจลดลง เนื่องจากสนามแสงจากเส้นใยด้านหนึ่งไม่สามารถเชื่อมต่อเข้าสู่อีกด้านได้เต็มประสิทธิภาพ

ผลกระทบที่อาจเกิดขึ้น ได้แก่

1. ค่า Splice Loss เพิ่มขึ้น
2. เครื่องแจ้ง Alignment Error
3. Estimated Loss เกินค่า Limit
4. การหลอมเชื่อมมีรูปร่างผิดปกติ
5. เครื่องไม่อนุญาตให้สไปซ์
6. ต้องตัดและเตรียมเส้นใยใหม่
7. ความน่าเชื่อถือของรอยต่อลดลง หากเกิดข้อบกพร่องร่วมด้วย

อย่างไรก็ตาม ไม่สามารถกำหนดว่า Offset กี่ไมครอนจะทำให้ Loss เพิ่มกี่ dB ได้แบบเดียวสำหรับทุก Fiber เพราะยังขึ้นอยู่กับ Mode Field Diameter และคุณสมบัติอื่นของเส้นใย

④ Core Offset กับ Cladding Offset ต่างกันอย่างไร?

หัวข้อ	Core Offset	Cladding Offset
บริเวณที่คลาดเคลื่อน	แกนกลางนำแสง	โครงสร้างแก้วภายนอก
ผลต่อแสง	ส่งผลต่อการเชื่อมต่อสนามแสง	อาจทำให้ Core คลาดเคลื่อนตาม
ระบบตรวจสอบ	Core Alignment	Cladding Alignment หรือระบบตรวจภาพ
สาเหตุ	โครงสร้าง Fiber หรือการจัดแนว	การวาง Fiber และกลไกจัดแนว
วิธีแก้	ตรวจระบบจัดแนวและชนิด Fiber	ตรวจ V-Groove, Clamp และตำแหน่ง

Core Alignment มีข้อได้เปรียบในการชดเชยความคลาดเคลื่อนของ Core ตามความสามารถของเครื่อง แต่ไม่ได้หมายความว่าจะไม่มี Offset หรือ Splice Loss สูงอีกเลย

⑤ 10 สาเหตุที่ทำให้เกิด Fiber Offset ตอนสไปซ์

1. V-Groove สกปรก

ฝุ่น เศษแก้ว หรือ Coating ที่ติดอยู่ภายในร่องอาจทำให้เส้นใยยกสูงหรือวางเอียง

วิธีแก้: ทำความสะอาด V-Groove ตามคู่มือเครื่อง แล้วทดสอบจัดแนวใหม่

2. Fiber Clamp มีคราบสกปรก

Clamp ที่มีสิ่งปนเปื้อนอาจจับเส้นใยไม่สม่ำเสมอ ทำให้แนวเส้นใยผิดปกติ

วิธีแก้: ตรวจและทำความสะอาดพื้นผิวจับยึด

3. วาง Fiber ไม่ตรงตำแหน่ง

การวางเส้นใยเบี่ยงจาก V-Groove หรือ Fiber Holder อาจทำให้เครื่องจัดแนวไม่สำเร็จ

วิธีแก้: นำเส้นใยออกแล้ววางใหม่อย่างระมัดระวัง

4. มี Coating เหลืออยู่

หากชั้นเคลือบเข้าไปอยู่ในบริเวณที่ควรเป็น Bare Fiber อาจทำให้การรองรับเส้นใยผิดตำแหน่ง

วิธีแก้: ปอก Coating ใหม่ตามระยะที่เครื่องกำหนด

5. Cleave Length ไม่ถูกต้อง

ระยะตัดปลายเส้นใยที่ผิดอาจทำให้เครื่องแสดง Fiber Too Long หรือ Fiber Too Short รวมถึงทำให้การจัดตำแหน่งไม่สำเร็จ

วิธีแก้: ตรวจระยะ Cleave Length ตามข้อกำหนดเครื่องและ Fiber Holder

6. Fiber Cleaver ทำให้ปลายเส้นใยเสียหาย

หน้าตัดที่ไม่เหมาะสมอาจรบกวนการตรวจภาพและกระบวนการจัดแนว

วิธีแก้: ตรวจใบมีด Cleaver และเตรียมปลายใหม่

7. ระบบกล้องสกปรก

ฝุ่นหรือคราบบนระบบภาพอาจทำให้เครื่องตรวจจับตำแหน่งเส้นใยผิดปกติ

วิธีแก้: ใช้ฟังก์ชัน Dust Check หรือทำความสะอาดตามคู่มือเฉพาะรุ่น

8. Fiber Holder ไม่ตรงรุ่น

Fiber Holder ที่ไม่เหมาะกับชนิดเส้นใยหรือเครื่องอาจทำให้ตำแหน่งเส้นใยคลาดเคลื่อน

วิธีแก้: ตรวจความเข้ากันได้และวิธีติดตั้ง Holder

9. กลไก Alignment มีปัญหา

หากมอเตอร์หรือระบบควบคุมตำแหน่งทำงานผิดปกติ เครื่องอาจไม่สามารถปรับเส้นใยเข้าสู่แนวที่ต้องการได้

วิธีแก้: ตรวจระบบวินิจฉัยของเครื่อง หากพบปัญหาซ้ำควรส่งตรวจ ไม่ปรับมอเตอร์เองโดยไม่มีคู่มือ

10. ความแตกต่างของเส้นใยสองด้าน

เส้นใยที่มี Core-to-Cladding Concentricity หรือคุณสมบัติทางเรขาคณิตแตกต่างกันอาจทำให้ระบบ Alignment ต้องชดเชยตำแหน่งมากขึ้น

วิธีแก้: ตรวจชนิด Fiber และเลือก Splice Mode ที่เหมาะสม

⑥ วิธีแก้ Fiber Offset ทีละขั้นตอน

ขั้นตอนที่ 1 ตรวจข้อความบนเครื่อง

อ่านว่าเครื่องแสดง Fiber Offset, Alignment Error, Fiber Position Error หรือข้อความอื่น

อย่าด่วนสรุปว่าเป็นปัญหาจากมอเตอร์ เพราะเครื่องแต่ละรุ่นใช้ข้อความแตกต่างกัน

ขั้นตอนที่ 2 ตรวจภาพเส้นใย

ดูตำแหน่งเส้นใยทั้งสองด้านว่ามีการเยื้องระดับ งอ หรือวางไม่ตรงแนวหรือไม่

ขั้นตอนที่ 3 นำ Fiber ออกอย่างปลอดภัย

หยุดกระบวนการตามวิธีของเครื่อง เปิด Clamp และนำเส้นใยออก โดยหลีกเลี่ยงการสัมผัสปลายแก้ว

ขั้นตอนที่ 4 ตรวจ V-Groove

ดูว่ามีเศษแก้วหรือฝุ่นติดอยู่หรือไม่ ทำความสะอาดด้วยอุปกรณ์ที่ผู้ผลิตอนุญาต

ขั้นตอนที่ 5 ตรวจ Fiber Clamp

ตรวจสภาพพื้นผิวและการปิดจับเส้นใย

ขั้นตอนที่ 6 ตรวจระยะปอกและตัด

ตรวจว่า Coating ถูกปอกตามระยะ และ Cleave Length เหมาะกับเครื่อง

ขั้นตอนที่ 7 ตรวจสภาพ Bare Fiber

หากเส้นใยมีรอยหรือสกปรก ควรตัดส่วนที่เสียหายออกและเตรียมใหม่

ขั้นตอนที่ 8 ทำความสะอาดและ Cleave ใหม่

ใช้วัสดุไร้ขุยและ Fiber Cleaver ที่อยู่ในสภาพดี

ขั้นตอนที่ 9 วางเส้นใยใหม่

จัด Bare Fiber ให้ลงใน V-Groove หรือ Holder อย่างถูกต้อง ไม่งอหรือกดทับ

ขั้นตอนที่ 10 เริ่มระบบจัดแนวใหม่

ปิดฝาป้องกันลม แล้วให้เครื่องตรวจภาพและจัดแนวอีกครั้ง

ขั้นตอนที่ 11 ตรวจผลการจัดแนว

ตรวจว่า Error หายไปหรือไม่ และเส้นใยอยู่ในตำแหน่งที่เหมาะสม

ขั้นตอนที่ 12 สไปซ์และตรวจรอยต่อ

เมื่อเครื่องพร้อมจึงเริ่ม Fusion Splicing และตรวจภาพรอยต่อรวมถึง Estimated Loss

หากยังเกิด Offset ซ้ำกับเส้นใยตัวอย่างหลายชุด ควรตรวจระบบกล้องและ Alignment ตามคู่มือเครื่อง

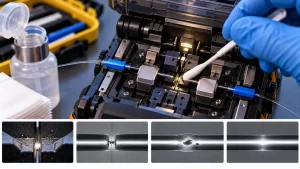

⑦ วิธีทำความสะอาด V-Groove เพื่อแก้ Fiber Offset

V-Groove เป็นส่วนสำคัญของระบบ Alignment เพราะทำหน้าที่รองรับและกำหนดตำแหน่งเส้นใย

ขั้นตอนทำความสะอาด

1. ปิดเครื่องหรือเข้าสู่โหมดบำรุงรักษาตามคู่มือ
2. เปิด Wind Protector
3. ตรวจเศษวัสดุใน V-Groove
4. ใช้อุปกรณ์ทำความสะอาดที่เหมาะสม
5. เช็ดอย่างเบามือ
6. ตรวจว่าไม่มีเส้นใยแตกค้างอยู่
7. ตรวจ Fiber Clamp เพิ่มเติม
8. ทดลองวางเส้นใยและจัดแนวใหม่

ข้อควรระวัง: ไม่ควรใช้เข็ม ไขควง หรือโลหะแหลมขูด V-Groove เพราะอาจทำให้พื้นผิวรองรับเส้นใยเสียหายถาวร

⑧ ทำไม Fiber Offset จึงเกิดกับเครื่อง Core Alignment ได้?

แม้ Core Alignment จะมีระบบตรวจจับและจัดแนว Core แต่ยังต้องอาศัยส่วนประกอบหลายอย่างร่วมกัน

หาก V-Groove สกปรก เส้นใยวางผิดตำแหน่ง หรือกลไกจับยึดทำงานผิดปกติ ระบบมอเตอร์อาจไม่สามารถชดเชยความคลาดเคลื่อนให้กลับเข้าสู่ช่วงที่ยอมรับได้

นอกจากนี้เครื่องยังมีข้อจำกัดด้านช่วงการเคลื่อนตำแหน่งและความสามารถในการตรวจจับภาพ

ดังนั้น Core Alignment ไม่ได้หมายความว่าเครื่องสามารถแก้ Offset ได้ทุกกรณีโดยอัตโนมัติ

⑨ เครื่อง Cladding Alignment มีปัญหา Offset มากกว่าเสมอไหม?

ไม่เสมอไป

เครื่อง Cladding Alignment ที่ออกแบบดีและมี V-Groove สะอาดสามารถจัดแนวเส้นใยได้อย่างเหมาะสมสำหรับงานหลายประเภท

อย่างไรก็ตาม ระบบดังกล่าวมีข้อจำกัดในการชดเชยความคลาดเคลื่อนระหว่าง Core กับ Cladding เมื่อเทียบกับเครื่องที่ตรวจจับ Core ได้โดยตรง

คุณภาพผลการสไปซ์จึงต้องพิจารณาจากเครื่องรุ่นจริงและผลทดสอบ ไม่ใช่จากประเภท Alignment อย่างเดียว

⑩ Fiber Offset เกี่ยวข้องกับ Arc Calibration หรือไม่?

โดยทั่วไป Fiber Offset ที่เกิดจากการวางเส้นใย การจับยึด หรือ V-Groove สกปรก ไม่สามารถแก้ไขได้ด้วย Arc Calibration

เพราะ Arc Calibration ใช้ตรวจสอบหรือปรับชดเชยสภาวะการอาร์ก ไม่ใช่การปรับตำแหน่งของเส้นใยโดยตรง

หากเครื่องขึ้น Alignment Error ควรตรวจระบบจัดแนวก่อน

ไม่ควรทำ Arc Calibration ซ้ำเพื่อแก้ปัญหา Offset โดยไม่มีเหตุผลด้านเทคนิค

⑪ Fiber Offset กับ Core Offset ต่างกันอย่างไร?

คำว่า Fiber Offset เป็นคำที่อาจใช้เรียกความคลาดเคลื่อนของตำแหน่งเส้นใยโดยรวม หรือเป็นชื่อข้อความเตือนเฉพาะเครื่อง

ส่วน Core Offset หมายถึงความคลาดเคลื่อนของตำแหน่งแกนกลางนำแสงระหว่างเส้นใยสองด้าน

ตัวอย่างเช่น

• Fiber ถูกวางสูงกว่าร่องจับ → เป็นปัญหาตำแหน่ง Fiber
• Cladding ตรงกัน แต่ Core เยื้องศูนย์ → มี Core Offset
• เครื่องแจ้ง Fiber Offset → ต้องตรวจความหมายของ Error ตามรุ่นเครื่อง

ความแตกต่างนี้ช่วยให้ช่างแก้ปัญหาได้ตรงจุดมากขึ้น

⑫ เครื่อง Fujikura, Sumitomo และ INNO ขึ้น Fiber Offset แก้อย่างไร?

แนวทางแก้พื้นฐานคล้ายกัน แต่ขั้นตอนตรวจระบบภายในแตกต่างตามรุ่น

แบรนด์	สิ่งที่ควรตรวจสอบ
Fujikura	V-Groove, Fiber Clamp, Dust Check และระบบ Alignment
Sumitomo	Fiber Position, Holder, Clamp และกลไกจัดแนว
INNO	V-Groove, Alignment System, Camera และ Splice Mode

ไม่ควรใช้วิธีปรับมอเตอร์ของเครื่องรุ่นหนึ่งกับอีกยี่ห้อโดยตรง

หากเครื่องมีฟังก์ชัน Self Inspection หรือ Motor Calibration ต้องใช้ตามเงื่อนไขที่คู่มือกำหนดเท่านั้น

⑬ Fiber Offset ทำให้ Splice Loss สูงเท่าไร?

ไม่มีค่าตายตัว เพราะผลกระทบขึ้นอยู่กับ Mode Field Diameter และขนาดความคลาดเคลื่อนของเส้นใย

สำหรับเส้นใย Single-mode เมื่อ Core ทั้งสองด้านเยื้องกัน การซ้อนทับกันของสนามแสงจะลดลง และทำให้เกิดการสูญเสีย

ในกรณีที่สนามแสงสามารถประมาณได้ด้วยรูปแบบ Gaussian และเป็นเส้นใยสองด้านที่มี Mode Field Radius เท่ากัน ค่า Loss จาก Lateral Offset มีความสัมพันธ์กับขนาด Offset แบบไม่เป็นเส้นตรง

แต่การใช้งานจริงยังมีปัจจัยอื่น เช่น มุมของเส้นใย ความต่างของ MFD และข้อบกพร่องจากการหลอมเชื่อม

ดังนั้นไม่ควรใช้ค่า Offset จากภาพเพียงอย่างเดียวรับรอง Loss ของรอยต่อ

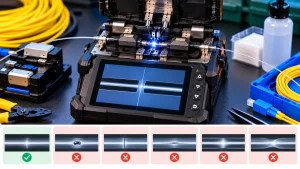

⑭ Fiber Offset หลังสไปซ์แล้วควรทำใหม่ไหม?

หากรอยต่อมีการเยื้องแนวที่ชัดเจน หรือเครื่องแจ้งข้อผิดพลาดที่ไม่ผ่านเกณฑ์ ควรตรวจสอบและพิจารณาสไปซ์ใหม่

โดยเฉพาะเมื่อพบ

• แนว Core ไม่ต่อเนื่องชัดเจน
• รอยต่อผิดรูป
• เครื่องแจ้ง Splice Error
• Estimated Loss เกินเกณฑ์
• รอยต่อไม่ผ่านการทดสอบทางแสง
• พบความเสียหายร่วมกับ Offset

ไม่ควรใช้ค่า Estimated Loss 0.00 dB เป็นเหตุผลเดียวในการยอมรับรอยต่อที่มีข้อบกพร่อง

⑮ วิธีป้องกัน Fiber Offset ก่อนเริ่มสไปซ์

การป้องกันช่วยลดเวลาในการแก้งานและลดการใช้ความยาว Fiber สำรอง

แนวทางที่ควรทำ ได้แก่

1. ตรวจ V-Groove ก่อนเริ่มงาน
2. ตรวจความสะอาด Clamp
3. ใช้ Fiber Stripper ตรงขนาด
4. ปอก Coating ตามระยะ
5. ทำความสะอาด Bare Fiber
6. ตรวจคุณภาพ Fiber Cleaver
7. ตั้ง Cleave Length ให้เหมาะสม
8. ใช้ Fiber Holder ตรงรุ่น
9. วางเส้นใยให้ตรง
10. ตรวจภาพก่อนเริ่ม Arc
11. ตรวจระบบกล้องเมื่อมีข้อผิดพลาด
12. บำรุงรักษาเครื่องตามรอบ

⑯ ตารางแก้ปัญหา Fiber Offset แบบรวดเร็ว

อาการ	สาเหตุที่เป็นไปได้	วิธีแก้
Fiber เยื้องแนวตั้ง	V-Groove มีฝุ่น	ทำความสะอาด
Fiber เยื้องแนวนอน	การวางสายหรือ Holder ผิด	จัดวางใหม่
Alignment ไม่สำเร็จ	Clamp หรือกลไกผิดปกติ	ตรวจส่วนจับยึด
Offset เกิดกับ Core เดียว	เส้นใยหรือการเตรียมเฉพาะเส้น	เตรียมใหม่
Offset เกิดทุก Core	เครื่องหรืออุปกรณ์ร่วมมีปัญหา	ตรวจระบบกล้องและ Alignment
ขึ้น Offset หลังเปลี่ยน Holder	Holder ไม่เข้ากัน	ตรวจรุ่นและตำแหน่ง
Offset ร่วมกับ Bad Cleave	หน้าตัดเสียหาย	ตรวจ Cleaver
Offset หลังเครื่องตก	กลไกอาจเสียหาย	ส่งตรวจเครื่อง

⑰ Checklist แก้ Fiber Offset สำหรับช่าง

Checklist ตรวจสอบ Fiber Offset

0/15อ่านข้อความ Error ของเครื่องตรวจภาพตำแหน่ง Fiber ทั้งสองด้านตรวจความสะอาด V-Grooveตรวจ Fiber Clampตรวจชนิดและขนาด Fiberตรวจระยะปอก Coatingตรวจ Cleave Lengthตรวจสภาพ Bare Fiberตรวจคุณภาพ Fiber Cleaverตรวจ Fiber Holderวาง Fiber ใหม่และทดสอบ Alignmentตรวจระบบกล้องเมื่อจำเป็นสไปซ์ใหม่เมื่อรอยต่อไม่ผ่านเกณฑ์ตรวจภาพและ Estimated Lossทดสอบทางแสงและบันทึกผล

ล้างรายการ คัดลอก Checklist

⑱ คำถามที่พบบ่อยเกี่ยวกับ Fiber Offset

Fiber Offset คืออะไร?

คือความคลาดเคลื่อนของตำแหน่งเส้นใยแก้วสองด้านขณะจัดแนวก่อนสไปซ์ หรือชื่อข้อความเตือนที่เครื่องบางรุ่นใช้เรียกปัญหาตำแหน่งเส้นใย

Fiber Offset เกิดจากอะไรบ่อยที่สุด?

สาเหตุที่ควรตรวจสอบก่อน ได้แก่ V-Groove สกปรก การวางเส้นใยผิดตำแหน่ง Fiber Clamp มีคราบ และการเตรียมปลาย Fiber ไม่ถูกต้อง

Fiber Offset ทำให้ Splice Loss สูงไหม?

สามารถทำให้ Loss สูงได้ โดยเฉพาะเมื่อ Core สองด้านไม่ตรงกัน แต่ผลกระทบขึ้นอยู่กับขนาด Offset และคุณสมบัติของเส้นใย

เครื่อง Core Alignment ยังเกิด Fiber Offset ได้ไหม?

ได้ เพราะระบบจัดแนวยังต้องอาศัยกลไกจับยึด V-Groove กล้อง และตำแหน่งเริ่มต้นของเส้นใย

ทำ Arc Calibration แก้ Fiber Offset ได้ไหม?

โดยทั่วไปไม่ได้ เพราะ Calibration เกี่ยวข้องกับระบบ Arc ไม่ใช่การจัดตำแหน่ง Fiber โดยตรง

Fiber Offset กับ Fiber Too Long เหมือนกันไหม?

ไม่เหมือนกัน Fiber Too Long เป็นปัญหาความยาวหรือตำแหน่งปลายเส้นใย ส่วน Fiber Offset เป็นความคลาดเคลื่อนในการจัดแนว

เครื่องขึ้น Fiber Offset ทุกครั้งควรทำอย่างไร?

ตรวจ V-Groove, Clamp, Holder และระบบกล้อง หากยังเกิดซ้ำกับเส้นใยตัวอย่างหลายชุด ควรตรวจกลไก Alignment ตามคู่มือหรือส่งซ่อม

สไปซ์แล้ว Loss 0.00 dB แต่มี Offset ใช้ได้ไหม?

ไม่ควรใช้ Estimated Loss เป็นเกณฑ์เดียว ต้องตรวจภาพรอยต่อ ข้อความเตือน และผลทดสอบตามข้อกำหนดก่อนยอมรับงาน

⑲ สรุป Fiber Offset ตอนสไปซ์แก้ไขอย่างไร?

Fiber Offset เป็นปัญหาความคลาดเคลื่อนในการจัดแนวเส้นใยแก้วนำแสง ซึ่งอาจทำให้เครื่อง Fusion Splicer จัดตำแหน่งไม่สำเร็จ หรือทำให้ค่า Splice Loss สูง

สาเหตุสำคัญ ได้แก่ V-Groove สกปรก Fiber Clamp จับไม่เหมาะสม การวางเส้นใยผิดตำแหน่ง และการเตรียมปลายสายไม่ถูกต้อง

แนวทางแก้ไขที่เหมาะสมคือเริ่มจากการตรวจภาพและข้อความ Error ทำความสะอาดอุปกรณ์ ตรวจระยะปอกและตัดปลาย Fiber แล้วทดลองจัดแนวใหม่

หากยังเกิด Offset ซ้ำกับเส้นใยหลายชุด ควรตรวจระบบกล้องและกลไก Alignment ไม่ควรปรับมอเตอร์หรือถอดชิ้นส่วนภายในโดยไม่มีคู่มือ

สำหรับงาน FTTH, Backbone และ Data Center การตรวจสอบเครื่องมือและเตรียมเส้นใยอย่างสม่ำเสมอจะช่วยลดความผิดพลาดและเพิ่มคุณภาพรอยสไปซ์

ผู้ที่ต้องการติดตั้งหรือแก้ไขปัญหารอยต่อไฟเบอร์ออฟติก สามารถศึกษารายละเอียด บริการรับสไปซ์ไฟเบอร์ออฟติก จาก comsiam เพื่อดูขอบเขตบริการระบบเครือข่ายและการบำรุงรักษา

ComSiam Professional Team
