สายไฟเบอร์ 144 Core คืออะไร? ทำไมโครงข่ายขนาดใหญ่ถึงนิยมใช้

สายไฟเบอร์ออฟติก 144 Core คือสาย Fiber ความจุสูงที่มีใยแก้วนำแสงภายในจำนวน 144 เส้น เหมาะกับงาน Backbone ขนาดใหญ่ ระบบโทรคมนาคม ISP, Data Center, Campus ขนาดใหญ่, โรงงาน, มหาวิทยาลัย และโครงการที่ต้องรองรับ Fiber จำนวนมากใน Cable เพียงเส้นเดียว

สำหรับงานระดับนี้ comsiam มองว่าสาย 144 Core ไม่ได้มีข้อดีแค่ “Core เยอะ” แต่ช่วยลดจำนวน Cable ที่ต้องติดตั้ง ลดพื้นที่ในท่อและราง และเปิดโอกาสให้เก็บ Core สำรองไว้สำหรับการเติบโตของระบบในอนาคตได้มากขึ้น

สายไฟเบอร์ 144 Core คืออะไร

สาย Fiber 144 Core คือ Cable ที่บรรจุ Optical Fiber จำนวน 144 เส้นไว้ภายในโครงสร้างเดียว

Fiber เหล่านี้อาจถูกจัดเป็น

• หลาย Loose Tube
• Bundle
• Ribbon Fiber
• Micro Cable

ขึ้นอยู่กับการออกแบบของผู้ผลิต

จำนวน Core ที่สูงช่วยให้เหมาะกับเครือข่ายที่ต้องกระจาย Fiber ไปหลายปลายทาง

144 Core ใช้ได้กี่ Link

ถ้าใช้ระบบ Duplex ที่ต้องใช้ 2 Core ต่อหนึ่ง Link

ในทางทฤษฎี 144 Core สามารถรองรับได้ถึง

72 Duplex Links

แต่ระบบจริงไม่ควรใช้เต็มทั้งหมด

ควรเหลือ Core สำหรับ

• Spare
• Backup
• Expansion
• ระบบใหม่
• Core ที่เสีย
• Dark Fiber

โดยเฉพาะ Backbone ที่มีอายุการใช้งานหลายปี

ทำไมโครงข่ายขนาดใหญ่ถึงนิยม 144 Core

เหตุผลสำคัญคือความหนาแน่นของ Fiber

แทนที่จะเดินสายหลายเส้น เช่น

48 Core + 48 Core + 48 Core

สามารถใช้ 144 Core เพียงเส้นเดียวได้ในบางโครงการ

ช่วยลด

• จำนวน Cable
• จำนวนเส้นในท่อ
• พื้นที่ Cable Tray
• งานยึดสาย
• Complexity ของเส้นทาง

และช่วยให้การวางแผน Capacity ระยะยาวง่ายขึ้น

144 Core เหมาะกับ ISP หรือไม่

เหมาะมาก

ISP ต้องรองรับ

• ลูกค้าจำนวนมาก
• Cabinet
• Node
• Splitter
• Enterprise Link
• Dark Fiber
• Backbone

จึงต้องใช้ Fiber จำนวนมาก

144 Core ช่วยให้สร้าง Feeder และ Backbone ที่รองรับการขยายได้ดี

ระบบโทรคมนาคมใช้ 144 Core เพราะอะไร

โครงข่ายโทรคมนาคมต้องรองรับ Traffic และเส้นทางจำนวนมาก

Cable Core สูงช่วยให้สามารถแบ่ง Fiber สำหรับ

• Transport Network
• Access Network
• Redundancy
• Future Expansion

ได้โดยไม่ต้องติดตั้ง Cable ใหม่ทุกครั้งที่ระบบเติบโต

Data Center เหมาะกับ 144 Core หรือไม่

เหมาะมากกับ Data Center ที่มี Fiber Density สูง

ตัวอย่างการใช้งาน เช่น

• Data Hall Interconnect
• Meet-Me Room
• Main Distribution Area
• Building-to-Building Link
• Campus Data Center

โดยเฉพาะระบบที่ต้องรองรับ Link จำนวนมากในพื้นที่จำกัด

Campus ขนาดใหญ่ควรใช้ 144 Core ไหม

เหมาะในกรณีที่มีอาคารจำนวนมาก

ตัวอย่างเช่น

มหาวิทยาลัยที่มี

• อาคารเรียน
• ห้องสมุด
• Data Center
• หอพัก
• อาคารสำนักงาน
• ศูนย์วิจัย

สามารถแบ่ง Fiber Core ไปยังแต่ละอาคารและเหลือ Spare ได้

โรงงานขนาดใหญ่ใช้ 144 Core เมื่อไร

เหมาะกับโรงงานหรือ Industrial Campus ที่มีหลาย Zone เช่น

• Production
• Warehouse
• Office
• Utility
• Control Room
• Security
• Data Center

โดยเฉพาะถ้าต้องการแยก Backbone ของหลายระบบออกจากกัน

144 Core ใช้กับ CCTV ได้หรือไม่

ได้

โครงการ CCTV ขนาดใหญ่มากอาจมี Cabinet หรือ Zone หลายสิบจุด

Fiber 144 Core สามารถใช้เป็น Backbone หลักและแบ่ง Core ไปแต่ละพื้นที่ได้

แต่ในหลายโครงการจะใช้ Ethernet Switch รวม Traffic ก่อนส่งกลับ เพื่อประหยัด Core

จึงควรออกแบบ Network Architecture ก่อนเลือกจำนวน Core

144 Core ควรเป็น Single Mode หรือ Multimode

สำหรับ Main Backbone ระยะไกลและโครงข่ายขนาดใหญ่ ส่วนมากนิยม Single Mode

เพราะเหมาะกับ

• ระยะทางไกล
• Campus
• ISP
• Telecom
• Inter-Building
• Backbone ระยะยาว

Multimode ยังพบใน Data Center แต่ต้องพิจารณาความเร็วและระยะทางตามมาตรฐาน OM

144 Core แบบ Loose Tube คืออะไร

เป็นโครงสร้างที่แบ่ง Fiber ออกเป็นหลาย Tube

เช่น แต่ละ Tube บรรจุหลาย Core

ข้อดีคือ

• จัดกลุ่ม Fiber ได้ง่าย
• เหมาะกับ Outdoor
• ป้องกัน Fiber ได้ดี
• รองรับ Core จำนวนมาก

เป็นรูปแบบที่พบได้มากใน Backbone

Ribbon Fiber 144 Core คืออะไร

Ribbon Fiber คือการจัด Fiber หลายเส้นเรียงเป็นแถบ

ข้อได้เปรียบสำคัญคือสามารถใช้ Mass Fusion Splicing สไปซ์หลาย Fiber พร้อมกันได้

เมื่อมี 144 Core การลดจำนวนครั้งของการ Splice ช่วยประหยัดเวลามาก

จึงเหมาะกับ

• Telecom
• ISP
• Data Center
• High-Density Network

Ribbon Fiber ดีกว่า Loose Tube หรือไม่

ไม่ใช่ว่าดีกว่าเสมอไป

Ribbon Fiber ได้เปรียบเรื่อง

• ความเร็วในการ Splice
• Density
• งาน Core สูง

Loose Tube ได้เปรียบในงานทั่วไปและมีความยืดหยุ่นสูง

ควรเลือกตาม

• เครื่องมือ
• จำนวน Core
• วิธี Maintenance
• งบประมาณ

144 Core แบบ Micro Cable คืออะไร

Micro Cable ถูกออกแบบให้มีเส้นผ่านศูนย์กลางเล็กลงเมื่อเทียบกับ Cable แบบดั้งเดิมที่มีจำนวน Core ใกล้กัน

เหมาะกับ

• Microduct
• Air Blowing
• ท่อที่มีพื้นที่จำกัด
• Telecom Network

ช่วยเพิ่มจำนวน Fiber ที่ติดตั้งได้ใน Duct เดิม

144 Core แบบ Armored ใช้เมื่อไร

ควรพิจารณาเมื่อ Cable มีความเสี่ยงจาก

• แรงกระแทก
• แรงกด
• หนูกัด
• งานใต้ดิน
• พื้นที่อุตสาหกรรม

แต่ Armor อาจเพิ่มน้ำหนักและ Diameter ของสาย

จึงต้องตรวจข้อกำหนดก่อนติดตั้ง

144 Core แบบ ADSS มีหรือไม่

มีในบางรุ่น

ADSS เหมาะกับการแขวนสายบนเสาโดยไม่มีส่วนโลหะนำไฟฟ้า

เหมาะกับ

• Utility Network
• Campus
• Telecom
• โรงงาน

แต่ต้องเลือก Span และ Tensile Strength ตามระยะจริง

ก่อนเลือก 144 Core ต้องวางแผน Core อย่างไร

ควรกำหนด Core Assignment ก่อน

ตัวอย่างเช่น

Core 1–24 = Building A
Core 25–48 = Building B
Core 49–72 = Building C
Core 73–96 = CCTV
Core 97–108 = Backup
Core 109–144 = Spare

นี่เป็นเพียงตัวอย่าง

ระบบจริงควรออกแบบตาม Topology และจำนวนปลายทาง

ควรเหลือ Spare Core เท่าไร

ไม่มีตัวเลขตายตัว แต่ Backbone สำคัญควรมี Spare เพียงพอ

ตัวอย่างเช่น

ใช้งานจริง 72 Core

เลือก 144 Core

จะเหลือ 72 Core หรือประมาณ 50%

เหมาะกับโครงการที่คาดว่าจะเติบโตสูง

ถ้าใช้งาน 120 Core เลือก 144 Core พอไหม

ใช้งานได้ แต่เหลือเพียง 24 Core

คิดเป็นประมาณ 17%

ถ้าโครงการมีแนวโน้มเพิ่มระบบมาก การเลือก Core ที่สูงกว่าอาจเหมาะกว่า

เพราะสาย 144 Core อาจเต็มเร็วกว่าที่คาด

144 Core กับ 96 Core เลือกอะไรดี

เลือก 96 Core เมื่อ

• ใช้งานจริงไม่มาก
• Backbone ใหญ่แต่ยังมีปลายทางจำกัด
• มี Spare เพียงพอ

เลือก 144 Core เมื่อ

• มีหลายอาคาร
• ใช้ Core จำนวนมาก
• ต้องการ Capacity สูง
• โครงการขยายต่อเนื่อง

144 Core ต้องใช้ ODF ใหญ่แค่ไหน

ODF ต้องรองรับ 144 Core หรือมากกว่า

ในบางระบบอาจแบ่งเป็นหลาย ODF เช่น

• 48 Port × 3
• 72 Port × 2

หรือใช้ High-Density ODF

ควรคำนึงถึงพื้นที่สำหรับ

• Adapter
• Pigtail
• Splice Tray
• Cable Management
• Label

Splice Tray ต้องวางแผนอย่างไร

144 Core มี Splice จำนวนมาก

จึงควรแบ่งเป็นหลาย Tray ตาม Capacity ของอุปกรณ์

เช่น

12 Core ต่อ Tray

จะต้องใช้ประมาณ 12 Tray

หรือ

24 Core ต่อ Tray

จะใช้ประมาณ 6 Tray

ตัวเลขจริงต้องดูรุ่นของ Splice Tray

Mass Fusion Splicer ช่วยอะไร

ถ้าใช้ Ribbon Fiber สามารถใช้ Mass Fusion Splicer เพื่อเชื่อมหลาย Fiber พร้อมกัน

ช่วยลดเวลาได้มากเมื่อเทียบกับการ Splice ทีละ Core

เหมาะกับงาน Core สูง เช่น

• 96 Core
• 144 Core
• 288 Core

Color Code ของ 144 Core ซับซ้อนหรือไม่

ซับซ้อนกว่าสาย Core น้อย

เพราะมักมี

• หลาย Tube
• หลาย Fiber Color
• Group Number

จึงต้องมีเอกสาร Core Mapping ที่ชัดเจน

ไม่ควรอาศัยความจำของช่างอย่างเดียว

ต้องติด Label อย่างไร

ควร Label อย่างน้อย

• Cable ID
• Tube Number
• Core Number
• Destination
• Service
• Spare Status

และข้อมูลต้องตรงกันทั้งสองปลาย

ควรตรวจ OTDR ทุก Core หรือไม่

สำหรับ Backbone ขนาดใหญ่ ควรมี Test Record ที่ครบถ้วนตามข้อกำหนดของโครงการ

โดยเฉพาะ Core ที่ส่งมอบพร้อมใช้งาน

OTDR ช่วยตรวจ

• Fiber Length
• Splice Loss
• Connector Loss
• Event
• จุดเสียหาย

ควรตรวจ Optical Loss เพิ่มหรือไม่

ควร

การวัด End-to-End Loss ด้วย Light Source และ Power Meter ช่วยตรวจ Loss รวมของ Link

ส่วน OTDR ใช้วิเคราะห์ตำแหน่งของ Event

ทั้งสองแบบจึงมีประโยชน์ต่างกัน

Fusion Splice 144 Core ต้องเตรียมอะไร

ก่อนเริ่มควรมี

1. Splice Plan
2. Core Mapping
3. Tube Mapping
4. Color Code
5. Label
6. Splice Tray Plan
7. OTDR Test Plan
8. Documentation

งาน Core สูงควรมีระบบเอกสารที่ชัดเจน

หากต้องทำงาน Fusion Splice จำนวนมาก สามารถดูรายละเอียด บริการสไปซ์สายไฟเบอร์ออฟติก เพื่อศึกษาแนวทางการเชื่อมและตรวจวัดระบบเพิ่มเติม

ต้องตรวจ Reel ก่อนติดตั้งหรือไม่

ต้องตรวจ

สาย 144 Core มีมูลค่าสูงและมักเป็น Backbone สำคัญ

ควรตรวจ

• Part Number
• จำนวน Core
• ความยาว
• Reel Condition
• Jacket
• Cable Diameter
• Test Certificate
• Datasheet

ก่อนลากสาย

ขนาดท่อสำคัญแค่ไหน

สำคัญมาก

ต้องตรวจ Cable Diameter และ Duct Occupancy ก่อน

ไม่ควรออกแบบให้ท่อแน่นเกินไป เพราะจะทำให้

• Pulling ยาก
• เสี่ยง Cable เสียหาย
• เพิ่มสายใหม่ไม่ได้

หากต้องการ Capacity สูงในท่อขนาดเล็ก Micro Cable อาจเป็นอีกทางเลือก

Bend Radius ต้องดูหรือไม่

ต้องดูทุกครั้ง

สาย Core สูงอาจมี Diameter มากขึ้น และ Minimum Bend Radius ก็เพิ่มตามไปด้วย

ต้องตรวจโดยเฉพาะบริเวณ

• Manhole
• Handhole
• Rack
• ODF
• Cable Tray
• มุมท่อ

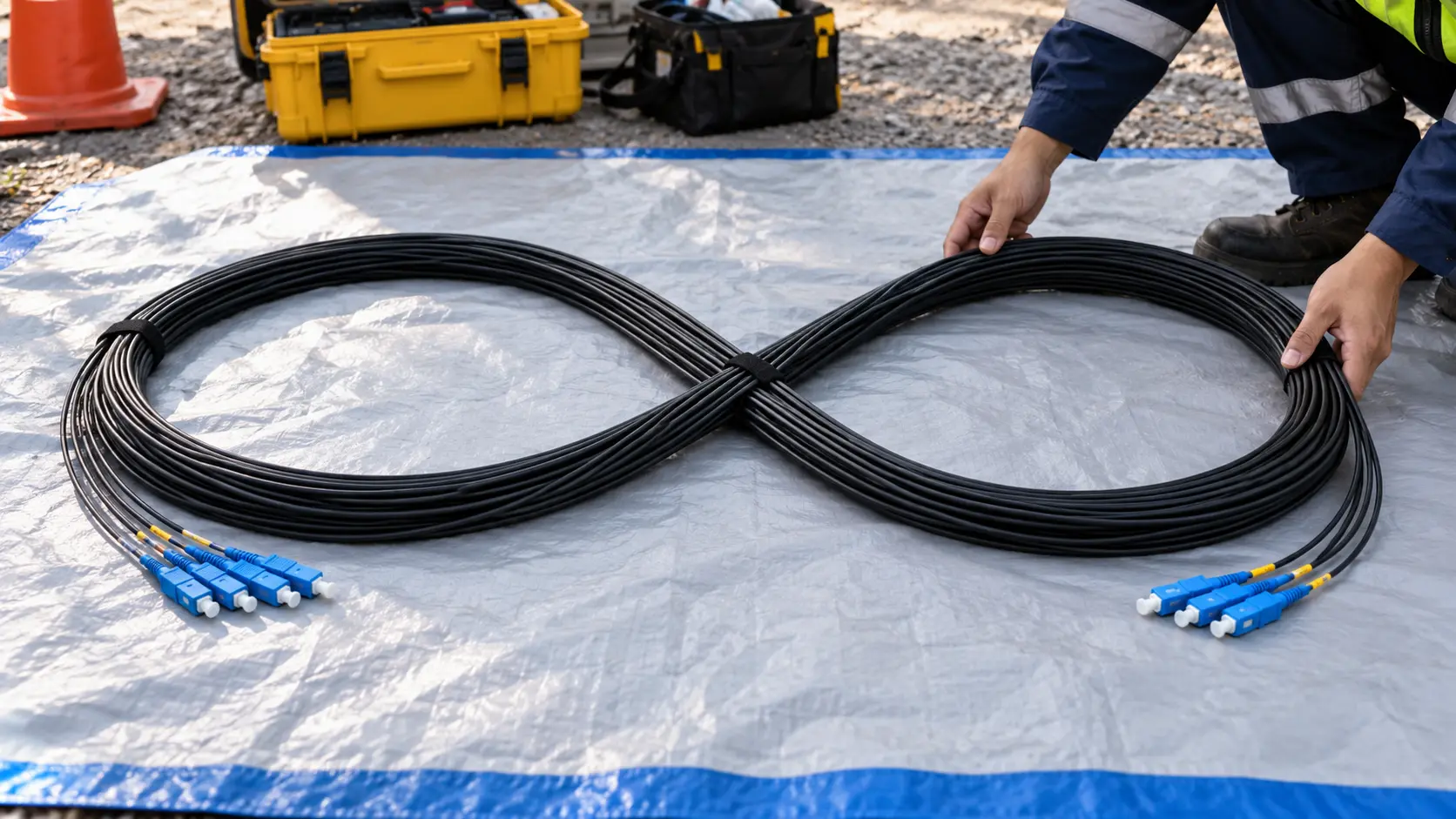

ต้องเผื่อ Cable Slack เท่าไร

ไม่มีตัวเลขเดียวสำหรับทุกงาน

แต่ควรเผื่อในจุด Maintenance เช่น

• Handhole
• Manhole
• Pole
• Splice Closure
• ODF

ให้เพียงพอสำหรับการ Re-Splice ในอนาคต

จุดผิดพลาดที่พบบ่อย

เลือก Core สูงแต่ไม่มีแผนแบ่ง Core

ทำให้ Capacity ถูกใช้แบบไม่มีระบบ

ODF เล็กเกินไป

ทำให้ต้องเปลี่ยนอุปกรณ์ภายหลัง

ไม่ทำ Core Mapping

เพิ่มความเสี่ยงต่อการ Splice ผิด

ไม่ทดสอบ Core สำรอง

เมื่อจะใช้งานจริงในอนาคตอาจพบปัญหา

ไม่ตรวจพื้นที่ท่อ

Cable อาจใหญ่เกินเส้นทางที่เตรียมไว้

สรุป ทำไมโครงข่ายใหญ่ถึงนิยม Fiber 144 Core

Fiber 144 Core เหมาะกับโครงข่ายที่ต้องการ Capacity สูงใน Cable เพียงเส้นเดียว เช่น ISP, Telecom, Data Center, Campus และโครงการ Backbone ขนาดใหญ่

ข้อดีสำคัญคือ

• รองรับ Fiber จำนวนมาก
• ลดจำนวน Cable
• เผื่อ Expansion ได้มาก
• เหมาะกับ High-Density Network
• รองรับการแบ่งหลายอาคารและหลายระบบ

แต่การใช้ 144 Core จำเป็นต้องวางแผน Core Mapping, ODF, Splice Tray, Cable Route และ Test Record ให้ละเอียด

สำหรับ comsiam หลักสำคัญคือสาย Backbone ระดับ 144 Core ต้องถูกมองเป็นโครงสร้างพื้นฐานระยะยาว การออกแบบให้มี Spare Capacity ตั้งแต่วันแรกจะช่วยลดความเสี่ยงและต้นทุนจากการติดตั้งสายใหม่ในอนาคตอย่างมาก
