🔧 เครื่องสไปซ์มองไม่เห็น Fiber เกิดจากอะไร? 15 สาเหตุ พร้อมวิธีแก้กล้องไม่จับเส้นใย

เครื่อง Fusion Splicer มองไม่เห็น Fiber เป็นปัญหาที่เกิดขึ้นเมื่อระบบกล้องหรือระบบประมวลผลภาพไม่สามารถตรวจจับเส้นใยแก้วนำแสงที่วางอยู่ภายในเครื่องได้ตามปกติ ทำให้เครื่องไม่สามารถจัดแนว Core หรือ Cladding และเริ่มกระบวนการ Fusion Splicing ได้

อาการที่พบได้ เช่น หน้าจอไม่แสดงเส้นใยด้านซ้ายหรือขวา เครื่องแจ้ง Fiber Not Detected, No Fiber, Fiber Position Error, Fiber Too Short หรือไม่สามารถจัดแนวเส้นใยได้

สาเหตุที่พบบ่อย ได้แก่ การวาง Fiber ผิดตำแหน่ง ระยะ Cleave Length ไม่ถูกต้อง V-Groove สกปรก Fiber Holder จับเส้นใยผิดตำแหน่ง ระบบกล้องมีฝุ่น หรือชุดไฟส่องสว่างภายในเครื่องทำงานผิดปกติ

วิธีแก้เบื้องต้นคือ ตรวจตำแหน่ง Fiber ทั้งสองด้าน ตรวจความยาวปลายแก้ว ทำความสะอาด V-Groove และ Fiber Clamp ตามคู่มือ จากนั้นทดลองวางเส้นใยที่เตรียมใหม่ หากยังมองไม่เห็น Fiber จึงตรวจระบบกล้องและส่วนประกอบภายในที่เกี่ยวข้อง

บทความนี้ comsiam จะอธิบายสาเหตุ วิธีตรวจสอบทีละขั้นตอน และแนวทางแก้ไขสำหรับเครื่อง Core Alignment, Cladding Alignment รวมถึงเครื่อง Fujikura, Sumitomo, INNO และ Fusion Splicer รุ่นอื่น ๆ

① เครื่องสไปซ์มองไม่เห็น Fiber คืออะไร?

ปัญหาเครื่องสไปซ์มองไม่เห็น Fiber คือสถานการณ์ที่ระบบตรวจจับภาพของ Fusion Splicer ไม่สามารถระบุตำแหน่งหรือขอบของเส้นใยแก้วได้ตามเงื่อนไขที่กำหนด

ต้องแยกออกเป็นสองกรณีสำคัญ

กรณีที่หนึ่ง — มองไม่เห็น Fiber บนหน้าจอ

ภาพเส้นใยอาจหายไปทั้งสองด้าน หรือหายไปเฉพาะกล้องบางมุม

กรณีที่สอง — มองเห็น Fiber แต่เครื่องตรวจจับไม่ได้

หน้าจออาจยังแสดงภาพเส้นใยอยู่ แต่ระบบประมวลผลไม่สามารถระบุขอบ ตำแหน่ง หรือแกนกลางได้อย่างถูกต้อง

สองกรณีนี้อาจเกิดจากสาเหตุแตกต่างกัน จึงควรตรวจข้อความ Error ประกอบด้วย

② ระบบกล้องของ Fusion Splicer ทำงานอย่างไร?

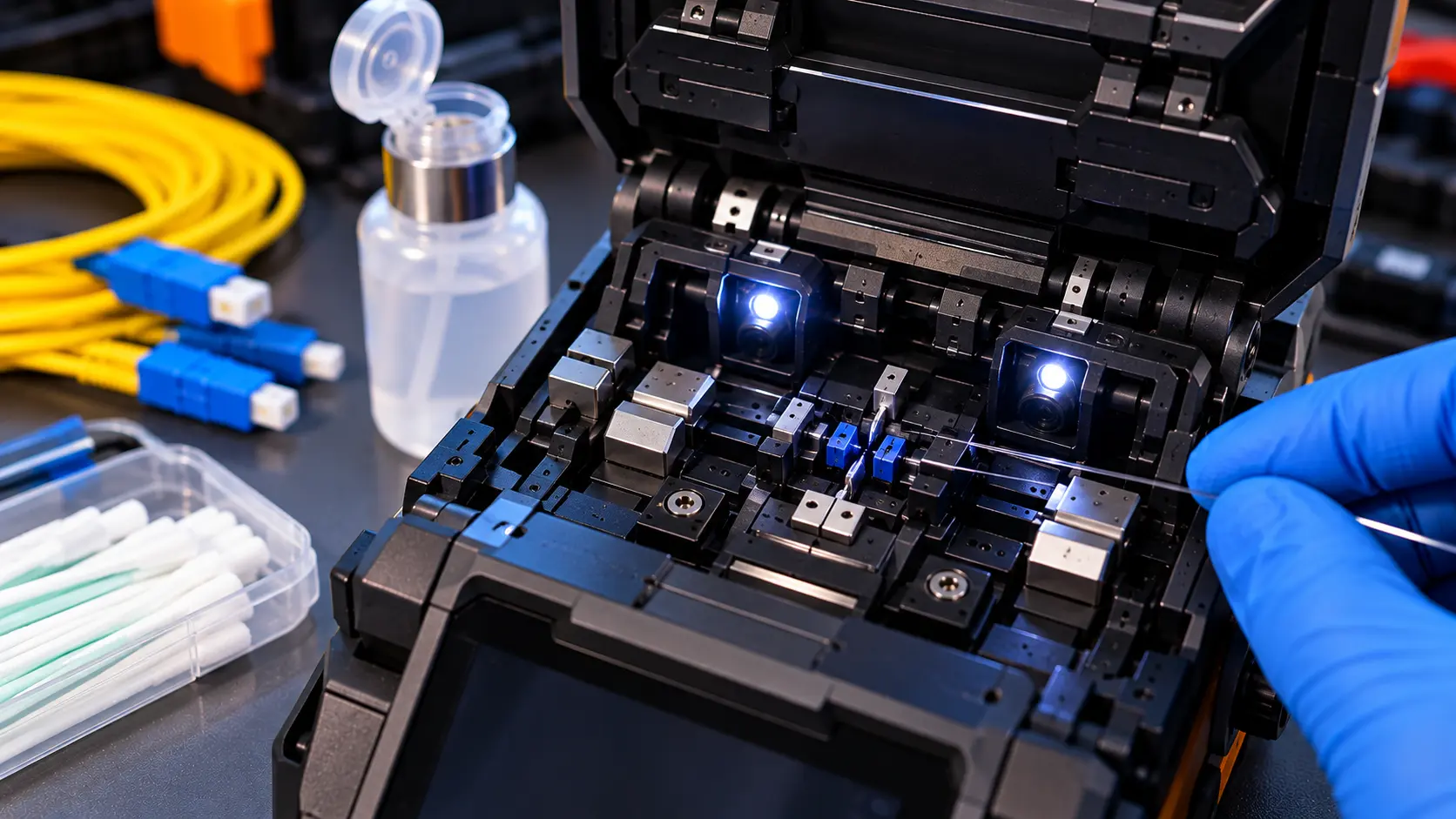

Fusion Splicer ใช้ระบบกล้องและแสงส่องสว่างเพื่อตรวจสอบเส้นใยแก้วนำแสงก่อนและระหว่างการจัดแนว

เครื่องบางรุ่นใช้กล้องตรวจภาพจากสองทิศทาง เช่น X และ Y เพื่อประเมินตำแหน่งเส้นใย

หน้าที่ของระบบกล้อง

ตรวจหาตำแหน่ง Fiber
ตรวจปลายเส้นใยก่อนสไปซ์
ตรวจสอบความยาวและระยะห่าง
ช่วยประเมิน Cleave Angle
สนับสนุนระบบ Core หรือ Cladding Alignment
ตรวจลักษณะรอยต่อหลังหลอมเชื่อม
ช่วยให้ระบบประเมิน Estimated Splice Loss

การตรวจจับจะทำงานได้ดีเมื่อเส้นใยอยู่ในตำแหน่งที่เหมาะสม ระบบแสงปกติ และบริเวณทางเดินภาพสะอาด

③ 15 สาเหตุที่เครื่องสไปซ์มองไม่เห็น Fiber

1. วาง Fiber ไม่ตรง V-Groove

หากเส้นใยไม่ได้อยู่ภายในร่องรองรับ อาจทำให้ระบบกล้องตรวจไม่พบตำแหน่งที่คาดไว้

วิธีแก้: หยุดเครื่อง เปิด Clamp ตามคู่มือ และวางเส้นใยใหม่ให้ตรงร่อง

2. Fiber Too Short

ปลายเส้นใยอาจสั้นหรืออยู่ห่างจากบริเวณตรวจจับมากเกินไป

วิธีแก้: ตรวจ Cleave Length และตำแหน่งการวาง Fiber

3. Fiber Too Long

ปลายเส้นใยยื่นเข้าไปมากเกินช่วงที่กำหนด อาจทำให้ระบบตรวจภาพหรือการเลื่อนตำแหน่งผิดปกติ

วิธีแก้: ตรวจระยะตัดและการวางตามคู่มือเครื่อง

4. V-Groove สกปรก

ฝุ่นหรือเศษแก้วอาจทำให้เส้นใยยกสูงหรือเอียง จนอยู่นอกช่วงที่ระบบตรวจจับได้

วิธีแก้: ตรวจและทำความสะอาด V-Groove ด้วยอุปกรณ์ที่ผู้ผลิตอนุญาต

5. Fiber Clamp มีสิ่งสกปรก

คราบ Coating หรือเศษวัสดุอาจทำให้ชุดจับยึดทำงานผิดปกติ

วิธีแก้: ตรวจความสะอาดและการจับยึดของ Clamp

6. ใช้ Fiber Holder ไม่ถูกต้อง

Holder ที่ไม่ตรงรุ่นหรือไม่เหมาะกับขนาด Coating อาจทำให้ตำแหน่ง Fiber เปลี่ยนไป

วิธีแก้: ตรวจรุ่น Holder และขนาดเส้นใยที่รองรับ

7. ปอก Coating ไม่ได้ระยะ

หากยังมี Coating อยู่ในบริเวณที่เครื่องต้องรองรับ Bare Fiber อาจทำให้เส้นใยอยู่ผิดตำแหน่ง

วิธีแก้: ตรวจระยะปอกและเตรียมเส้นใยใหม่

8. ปลาย Fiber แตกหรือหัก

หากปลายแก้วแตกหลัง Cleave ความยาวที่เหลืออาจไม่เพียงพอต่อการตรวจจับ

วิธีแก้: ตัดส่วนที่เสียหายออก แล้ว Cleave ใหม่

9. กล้องหรือเลนส์มีฝุ่น

ฝุ่นบนส่วนประกอบทางแสงอาจทำให้ภาพไม่ชัด หรือระบบประมวลผลตรวจจับตำแหน่งผิดพลาด

วิธีแก้: ใช้ Dust Check หรือระบบตรวจภาพตามคู่มือ

10. กระจกของ Wind Protector สกปรก

เครื่องบางรุ่นมีระบบแสงที่เกี่ยวข้องกับกระจกหรือส่วนประกอบของฝาป้องกันลม

วิธีแก้: ตรวจจุดที่คู่มือกำหนดให้ทำความสะอาด ห้ามใช้สารเคมีหรือวัสดุขัดโดยไม่มีข้อกำหนดรองรับ

11. ระบบไฟส่องสว่างผิดปกติ

ระบบกล้องต้องอาศัยแสงเพื่อสร้างภาพ หากแหล่งกำเนิดแสงหรือวงจรควบคุมผิดปกติ ภาพอาจมืดหรือไม่สมบูรณ์

วิธีแก้: ตรวจระบบวินิจฉัยของเครื่อง และส่งบริการหากเกี่ยวข้องกับฮาร์ดแวร์

12. ระบบกล้องผิดปกติ

หากกล้องไม่ส่งภาพหรือแสดงภาพผิดปกติ อาจเกิดปัญหาจากเซนเซอร์หรือวงจรภายใน

วิธีแก้: ตรวจ Self Inspection ตามรุ่น หากยังผิดปกติควรส่งซ่อม

13. ระบบ Motor หรือ Alignment ทำงานผิดปกติ

บางครั้งกล้องปกติ แต่ชุดขับเคลื่อนไม่สามารถพาเส้นใยเข้าสู่ตำแหน่งที่ต้องการได้

วิธีแก้: ตรวจ Error Code และกลไกตามคู่มือ ไม่ฝืนขยับมอเตอร์ด้วยมือ

14. Splice Mode หรือการตั้งค่าไม่เหมาะสม

บางโหมดมีวิธีตรวจจับหรือขอบเขตการจัดแนวเฉพาะสำหรับชนิดเส้นใย

วิธีแก้: เลือก Splice Mode ที่เหมาะกับเส้นใยและอุปกรณ์ที่ใช้งาน

15. เครื่องได้รับแรงกระแทกหรือความเสียหาย

เครื่องที่เคยตกหรือกระแทกอาจเกิดความคลาดเคลื่อนของระบบกล้องหรือกลไกจัดแนว

วิธีแก้: หากมีข้อผิดพลาดซ้ำ ควรหยุดใช้งานและส่งตรวจระบบ

④ ตารางวิเคราะห์เครื่องสไปซ์มองไม่เห็น Fiber

อาการ	สาเหตุที่ควรตรวจ	วิธีแก้เบื้องต้น
ไม่เห็น Fiber ด้านซ้าย	ตำแหน่งหรือ Holder ด้านซ้าย	วางใหม่
ไม่เห็น Fiber ด้านขวา	ตำแหน่งหรือ Holder ด้านขวา	วางใหม่
ไม่เห็นทั้งสองด้าน	กล้อง แสง หรือการตั้งค่า	ตรวจระบบภาพ
เห็น Fiber แต่จับแนวไม่ได้	V-Groove, Clamp, Alignment	ตรวจการจัดแนว
ภาพเบลอ	เลนส์หรือส่วนทางเดินภาพ	Dust Check
Fiber Too Short	ระยะตัดสั้นหรือวางไม่ถึง	ตรวจ Cleave Length
Fiber Too Long	ปลายยื่นเกินหรือการตรวจผิด	ตรวจระยะและภาพ
Error หลังเครื่องตก	กลไกหรือกล้องเสียหาย	ส่งตรวจ
Error เฉพาะ Holder บางตัว	Holder ไม่เข้ากัน	ตรวจรุ่นและตำแหน่ง

⑤ วิธีแก้เครื่องสไปซ์มองไม่เห็น Fiber ทีละขั้นตอน

ขั้นตอนที่ 1 อ่านข้อความ Error

ดูว่าเครื่องแจ้ง No Fiber, Fiber Position Error, Camera Error หรือข้อความอื่น

บันทึกด้านที่มีปัญหา เช่น Left, Right หรือทั้งสองด้าน

ขั้นตอนที่ 2 ตรวจภาพบนหน้าจอ

แยกว่าไม่เห็นภาพ Fiber จริง หรือเห็นภาพแต่ระบบไม่สามารถตรวจจับได้

หากเครื่องแสดงภาพจาก X/Y Camera ให้ตรวจทั้งสองมุม

ขั้นตอนที่ 3 หยุดการทำงานอย่างปลอดภัย

ยกเลิกกระบวนการจัดแนวตามวิธีของเครื่อง ก่อนเปิด Wind Protector

ไม่สัมผัสชิ้นส่วนภายในขณะเครื่องสร้าง Arc

ขั้นตอนที่ 4 นำ Fiber ออก

เปิด Clamp หรือ Holder แล้วนำเส้นใยออกอย่างระมัดระวัง

ขั้นตอนที่ 5 ตรวจ Cleave Length

ตรวจว่าความยาวปลายแก้วเหมาะกับเครื่องและ Holder

ไม่ควรเดาว่าต้องใช้ 10, 12 หรือ 16 มม. เพราะข้อกำหนดแตกต่างตามรุ่น

ขั้นตอนที่ 6 ตรวจระยะปอก Coating

ตรวจว่า Bare Fiber ยาวเพียงพอ และไม่มีชั้น Coating อยู่บนจุดรองรับที่ต้องเป็นแก้วเปลือย

ขั้นตอนที่ 7 ตรวจ V-Groove

ตรวจเศษแก้ว ฝุ่น หรือสิ่งแปลกปลอม แล้วทำความสะอาดตามคู่มือเมื่อจำเป็น

ขั้นตอนที่ 8 ตรวจ Fiber Clamp

ดูว่าชุดจับทำงานปกติ ไม่มีสิ่งสกปรก และไม่ได้จับเส้นใยผิดตำแหน่ง

ขั้นตอนที่ 9 ตรวจ Fiber Holder

ตรวจรุ่น ขนาด Coating และตำแหน่งการล็อก Holder

ขั้นตอนที่ 10 เตรียมเส้นใยใหม่

ปอก ทำความสะอาด และตัดปลายใหม่ด้วย Fiber Cleaver ที่มีคุณภาพ

ขั้นตอนที่ 11 วาง Fiber อีกครั้ง

วางเส้นใยให้ตรง V-Groove และจุดอ้างอิงของเครื่อง โดยไม่ฝืนดันปลายให้ชนอีกด้าน

ขั้นตอนที่ 12 ทดลองตรวจจับ

ปิด Wind Protector และให้เครื่องเข้าสู่กระบวนการตรวจภาพตามปกติ

หากเครื่องตรวจจับ Fiber ได้แล้ว ให้ดำเนินการต่อและตรวจผลการสไปซ์

ขั้นตอนที่ 13 ใช้ Dust Check เมื่อจำเป็น

หากยังตรวจจับไม่ได้แม้เส้นใยอยู่ถูกตำแหน่ง ให้ใช้ฟังก์ชันตรวจสอบฝุ่นหรือระบบภาพของเครื่องตามคู่มือ

ขั้นตอนที่ 14 ตรวจระบบกล้องหรือ Self Inspection

หากเครื่องมี Camera Check หรือ Self Inspection ให้ดำเนินการตามคำแนะนำของผู้ผลิต

ขั้นตอนที่ 15 ส่งตรวจหากปัญหายังเกิดซ้ำ

หากไม่เห็น Fiber แม้ทดลองด้วยเส้นใยที่ทราบสภาพและเตรียมถูกต้องแล้ว ควรให้ศูนย์บริการตรวจระบบกล้อง แสง และกลไก Alignment

⑥ วิธีตรวจกล้อง X และ Y ของ Fusion Splicer

Fusion Splicer บางรุ่นใช้การตรวจภาพจากสองทิศทางเพื่อช่วยให้ระบบจัดแนวมีความแม่นยำ

เมื่อเครื่องมองไม่เห็น Fiber ควรตรวจสอบว่าเป็นปัญหาในภาพทิศทางเดียวหรือทั้งสองทิศทาง

กรณีภาพ X ปกติ แต่ภาพ Y ผิดปกติ

อาจเกี่ยวข้องกับทางเดินภาพ แสง หรือระบบตรวจจับด้านที่มีปัญหา

กรณีทั้ง X และ Y ไม่เห็น Fiber

ควรตรวจสอบการวางเส้นใย Cleave Length และตำแหน่ง Holder ก่อน จากนั้นจึงตรวจระบบกล้องหรือไฟส่องสว่าง

กรณีเห็นเส้นใยชัด แต่ Alignment ไม่ทำงาน

อาจเป็นปัญหาระบบประมวลผลภาพ กลไก Motor หรือการจัดตำแหน่ง Fiber

ไม่ควรสรุปว่ากล้องเสียเพียงเพราะเครื่องแจ้ง Alignment Error

⑦ Dust Check คืออะไร? ช่วยแก้เครื่องไม่เห็น Fiber ได้ไหม?

Dust Check เป็นฟังก์ชันที่เครื่องสไปซ์บางรุ่นใช้ตรวจสอบสิ่งสกปรกในระบบภาพ

เมื่อกล้องตรวจพบเงาหรือคราบที่รบกวนการประมวลผล อาจแสดงคำเตือนหรือใช้ข้อมูลเพื่อประเมินความพร้อมของระบบ

วิธีใช้ทั่วไป

ตรวจว่ารุ่นเครื่องรองรับ Dust Check
เปิดเมนูตามคู่มือ
นำเส้นใยออกหากระบบกำหนด
ปิดฝาตามคำแนะนำบนหน้าจอ
เริ่มการตรวจสอบ
อ่านผลที่แสดง
ทำความสะอาดเฉพาะส่วนที่คู่มืออนุญาต
ทดลองตรวจภาพใหม่

Dust Check ไม่ได้ซ่อมกล้องหรือเปลี่ยนชิ้นส่วนที่เสียหายได้ จึงต้องแยกจากปัญหาฮาร์ดแวร์

⑧ เครื่องสไปซ์มองไม่เห็น Fiber เพราะ V-Groove ได้อย่างไร?

V-Groove เป็นร่องรองรับเส้นใยภายในเครื่องสไปซ์ หากมีเศษแก้วหรือฝุ่นอยู่ในร่อง อาจทำให้ตำแหน่ง Fiber สูง ต่ำ หรือเอียงผิดปกติ

เมื่อเส้นใยอยู่นอกช่วงที่กล้องหรือระบบจัดแนวคาดไว้ เครื่องอาจตรวจจับไม่สำเร็จ

วิธีตรวจสอบ

ตรวจว่าปลาย Bare Fiber อยู่ใน V-Groove จริง
ตรวจเศษแก้วและ Coating
ตรวจ Fiber Clamp
ทำความสะอาดตามคู่มือ
เตรียม Fiber ตัวอย่างใหม่
ทดลองจัดแนวซ้ำ

ห้ามใช้เข็มหรือไขควงขูด V-Groove เพราะอาจทำให้ผิวร่องเสียหายถาวร

⑨ Fiber Too Long และ Too Short ทำให้เครื่องมองไม่เห็น Fiber ได้ไหม?

ได้ในบางกรณี เพราะความยาวหรือการวางปลายเส้นใยที่ผิดอาจทำให้ส่วนปลายอยู่นอกบริเวณที่ระบบตรวจภาพต้องการ

ปัญหา	สิ่งที่ควรตรวจ
Fiber Too Long	ปลายยื่นเข้ามากเกินหรือระบบตรวจตำแหน่งผิด
Fiber Too Short	ปลายยื่นไม่ถึงบริเวณที่กำหนด
Cleave Length ผิด	จุดอ้างอิงการตัดและ Holder
เส้นใยหักหลัง Cleave	ความยาวจริงของ Bare Fiber
Holder ใส่ไม่สุด	ตำแหน่งของเส้นใยในเครื่อง

การแก้ไขควรอ้างอิงระยะจากคู่มือ ไม่ตัดหรือขยับแบบคาดเดา

⑩ เครื่อง Core Alignment มองไม่เห็น Fiber เกิดจากอะไร?

เครื่อง Core Alignment ใช้ระบบตรวจจับตำแหน่งแกนกลางของเส้นใย จึงต้องอาศัยภาพที่มีคุณภาพและตำแหน่งเส้นใยที่เหมาะสม

หากกล้องมีคราบ ฝุ่น หรือเส้นใยวางผิดตำแหน่ง อาจทำให้การตรวจ Core ไม่สำเร็จ

อย่างไรก็ตาม คำว่า Core Not Detected และ Fiber Not Detected อาจมีความหมายต่างกันตามรุ่นเครื่อง

แนวทางตรวจ

ตรวจภาพ Fiber ว่ามองเห็นหรือไม่
ตรวจตำแหน่งใน V-Groove
ตรวจชนิด Fiber และ Splice Mode
ตรวจความสะอาดกล้องตามคู่มือ
ใช้ระบบตรวจสอบ Alignment เมื่อจำเป็น

⑪ เครื่อง Cladding Alignment มองไม่เห็น Fiber เกิดจากอะไร?

เครื่อง Cladding Alignment ใช้ขอบหรือโครงสร้าง Cladding เป็นหลักในการจัดแนว

หาก Bare Fiber ไม่อยู่ในตำแหน่งที่เหมาะสม หรือระบบแสงและภาพผิดปกติ เครื่องอาจตรวจขอบ Cladding ไม่สำเร็จ

สำหรับ Fixed V-Groove ควรให้ความสำคัญกับการวางเส้นใยและความสะอาดของร่องรองรับ

สำหรับ Active V-Groove ต้องตรวจทั้งตำแหน่งเส้นใยและระบบขับเคลื่อนตามความสามารถของรุ่นนั้น

⑫ เครื่อง Fujikura, Sumitomo และ INNO มองไม่เห็น Fiber แก้เหมือนกันไหม?

แนวทางพื้นฐานคล้ายกัน แต่เมนูและข้อความ Error ต่างกันตามรุ่น

แบรนด์	สิ่งที่ควรตรวจ
Fujikura	Fiber Position, V-Groove, Dust Check, Camera และ Holder
Sumitomo	Fiber Setting, Clamp, Splice Program และระบบภาพ
INNO	Fiber Position, Alignment, Camera และ Splice Mode

การทำความสะอาดเลนส์ การถอดฝาครอบ หรือการตั้งค่ากล้องต้องใช้วิธีเฉพาะรุ่น ไม่ควรนำขั้นตอนการบำรุงรักษาของเครื่องหนึ่งไปใช้กับอีกเครื่องโดยตรง

⑬ กล้องเครื่องสไปซ์เสียหรือแค่สกปรก แยกอย่างไร?

ลักษณะปัญหา	ความเป็นไปได้
ภาพเบลอหรือมีจุดเงา	สิ่งปนเปื้อนบนระบบภาพ
เห็นเส้นใยด้านเดียว	การวาง Fiber หรือระบบภาพด้านนั้น
ภาพมืดทั้งหน้าจอเฉพาะมุมกล้อง	แสง กล้อง หรือวงจรควบคุม
ภาพปกติแต่ตรวจจับไม่ได้	ซอฟต์แวร์ การตั้งค่า หรือ Alignment
Error หลังเครื่องตก	ระบบกล้องหรือกลไกอาจเสียหาย
ทำความสะอาดแล้วอาการหาย	มีแนวโน้มเกี่ยวกับสิ่งปนเปื้อน
ยังไม่เห็น Fiber แม้ทดสอบหลายชุด	ต้องตรวจระบบเครื่องเพิ่มเติม

การวิเคราะห์ดังกล่าวเป็นเพียงแนวทางแยกสาเหตุ ไม่ใช่การยืนยันว่าอุปกรณ์ส่วนใดเสียโดยไม่มีการตรวจสอบจริง

⑭ ต้องทำ Arc Calibration เมื่อเครื่องมองไม่เห็น Fiber หรือไม่?

โดยทั่วไปไม่จำเป็น

Arc Calibration ใช้ตรวจสอบหรือปรับชดเชยสภาวะการอาร์กไฟฟ้า ขณะที่ปัญหามองไม่เห็น Fiber มักเกี่ยวข้องกับตำแหน่งเส้นใย ระบบกล้อง หรือการจัดแนว

หากเครื่องยังตรวจจับ Fiber ไม่ได้ ก็ควรแก้ปัญหาการตรวจภาพก่อนเริ่มกระบวนการ Arc

ไม่ควรทำ Calibration ซ้ำโดยไม่มีเหตุผลด้านระบบอาร์ก เพราะไม่สามารถซ่อมกล้องเสียหรือแก้ความผิดพลาดของ Holder ได้

⑮ วิธีป้องกันเครื่องสไปซ์มองไม่เห็น Fiber

ช่างควรตรวจเครื่องมือก่อนเริ่มงาน โดยเฉพาะงานที่ต้องสไปซ์หลาย Core

ใช้ Fiber Holder ให้ตรงรุ่น
ตั้ง Cleave Length ตามคู่มือ
ปอก Coating ตามระยะ
ใช้ Fiber Cleaver ที่มีคุณภาพ
ทำความสะอาด Bare Fiber
ตรวจ V-Groove และ Clamp
วาง Fiber ให้ตรงตำแหน่ง
ป้องกันฝุ่นในห้องสไปซ์
ไม่สัมผัสเลนส์กล้อง
ใช้ Dust Check เมื่อจำเป็น
ตรวจระบบภาพก่อนงานสำคัญ
เก็บเครื่องในกล่องป้องกันแรงกระแทก

หากเครื่องเริ่มแสดงความผิดปกติซ้ำ ควรบันทึก Error Code และสภาพแวดล้อมเพื่อช่วยในการวิเคราะห์

⑯ Checklist แก้เครื่องสไปซ์มองไม่เห็น Fiber

Checklist ตรวจ Fiber Detection Error

0/15อ่าน Error Code และระบุด้านที่มีปัญหาตรวจภาพ X/Y Camera ถ้าเครื่องรองรับหยุดการทำงานอย่างปลอดภัยตรวจตำแหน่ง Fiber ใน V-Grooveตรวจ Cleave Lengthตรวจระยะปอก Coatingตรวจ Fiber Holder ให้ตรงรุ่นตรวจ Fiber Clampทำความสะอาด V-Groove เมื่อจำเป็นตรวจปลาย Fiber ว่าแตกหรือหักเตรียม Fiber ตัวอย่างใหม่ทดลองวางและตรวจจับอีกครั้งใช้ Dust Check ตามคู่มือตรวจ Self Inspection เมื่อจำเป็นส่งตรวจหากกล้องหรือระบบแสงผิดปกติ

ล้างรายการ คัดลอก Checklist

⑰ คำถามที่พบบ่อยเกี่ยวกับเครื่องสไปซ์มองไม่เห็น Fiber

เครื่องสไปซ์มองไม่เห็น Fiber ต้องแก้อะไรก่อน?

ควรเริ่มจากตรวจตำแหน่งวางเส้นใย Cleave Length และ Fiber Holder ก่อนตรวจระบบกล้องหรือกลไกภายใน

มองไม่เห็น Fiber ด้านเดียวเกิดจากอะไร?

อาจเกิดจากการวาง Fiber ผิดตำแหน่ง Holder ไม่เข้าล็อก หรือระบบภาพเฉพาะด้านผิดปกติ

กล้องเครื่องสไปซ์สกปรกทำให้ตรวจจับ Fiber ไม่ได้ไหม?

ได้ สิ่งปนเปื้อนในระบบทางเดินภาพอาจทำให้เครื่องตรวจขอบหรือตำแหน่งเส้นใยผิดพลาด

ใช้ IPA เช็ดเลนส์กล้อง Fusion Splicer ได้ไหม?

ต้องตรวจคู่มือเครื่องก่อน ไม่ควรใช้น้ำยาหรือสัมผัสเลนส์โดยตรงหากผู้ผลิตไม่ได้อนุญาต

เครื่องสไปซ์ขึ้น Fiber Too Short ต้องเปลี่ยนกล้องไหม?

ไม่จำเป็น ส่วนใหญ่ควรเริ่มจากตรวจความยาวปลายแก้วและการวางสายก่อน

ทำไมมองเห็น Fiber บนหน้าจอ แต่เครื่องยังขึ้น No Fiber?

อาจเป็นปัญหาการประมวลผลภาพ ตำแหน่งเส้นใยไม่อยู่ในช่วงที่ยอมรับ หรือ Splice Mode ไม่เหมาะสม ต้องตรวจตาม Error Code

เครื่องสไปซ์ตกแล้วกล้องไม่เห็น Fiber ต้องทำอย่างไร?

ควรหยุดใช้งานและส่งตรวจหากเกิดข้อผิดพลาดต่อเนื่อง เพราะอาจมีความเสียหายด้านระบบภาพหรือกลไกจัดแนว

ต้องทำ Arc Calibration เพื่อแก้กล้องมองไม่เห็น Fiber ไหม?

โดยทั่วไปไม่จำเป็น เพราะ Arc Calibration ไม่ได้มีหน้าที่แก้ปัญหาการตรวจภาพ

เครื่อง Core Alignment มองไม่เห็น Core กับมองไม่เห็น Fiber เหมือนกันไหม?

ไม่จำเป็น เพราะอาจตรวจพบตัวเส้นใยได้แต่ไม่สามารถระบุตำแหน่ง Core ตามระบบของเครื่อง

⑱ สรุป เครื่องสไปซ์มองไม่เห็น Fiber แก้อย่างไร?

เครื่อง Fusion Splicer มองไม่เห็น Fiber มักเกิดจากการวางเส้นใยผิดตำแหน่ง Cleave Length ไม่ถูกต้อง V-Groove สกปรก Fiber Holder ไม่เหมาะสม หรือระบบกล้องและแสงส่องสว่างผิดปกติ

วิธีแก้ที่เหมาะสมคือเริ่มจากตรวจภาพและข้อความ Error ตรวจตำแหน่งเส้นใย ตรวจความยาวปลายแก้วและอุปกรณ์จับยึด แล้วเตรียม Fiber ใหม่เมื่อจำเป็น

หากระบบยังไม่สามารถตรวจจับ Fiber ได้แม้ใช้เส้นใยตัวอย่างที่เตรียมถูกต้อง ควรตรวจ Dust Check, Self Inspection และระบบกล้องตามคู่มือ ก่อนพิจารณาส่งซ่อม

สำหรับงาน FTTH, Backbone และ Data Center การเตรียมเครื่องสไปซ์และดูแลระบบกล้องอย่างเหมาะสมจะช่วยลดเวลาหยุดงานและเพิ่มความสม่ำเสมอของการเชื่อมต่อ

comsiam แนะนำให้ช่างบันทึก Error Code ทุกครั้งที่พบปัญหาซ้ำ เพื่อช่วยแยกสาเหตุระหว่างการวาง Fiber ระบบกล้อง และการทำงานของกลไก Alignment

ComSiam Professional Team
