🔧 Fusion Splice Sleeve เลือกขนาดอย่างไร? เปรียบเทียบ 40 มม. 60 มม. และวิธีเลือกปลอกหุ้มรอยสไปซ์ไฟเบอร์

Fusion Splice Sleeve ควรเลือกขนาดเท่าไร? คำตอบคือควรเลือกให้เหมาะกับความยาวบริเวณรอยต่อ ขนาดเส้นใย เครื่อง Heater และช่องจัดเก็บของ Splice Tray โดยขนาดที่ใช้กันแพร่หลายคือ 40 มม. และ 60 มม. แต่ยังมีปลอกขนาด 25, 32 และ 45 มม. รวมถึงรุ่นพิเศษสำหรับงานเฉพาะประเภท

ปลอก 40 มม. เหมาะกับงานที่มีพื้นที่จัดเก็บจำกัดเมื่อช่องยึดและข้อกำหนดเครื่องมือรองรับ ส่วนปลอก 60 มม. เป็นอีกตัวเลือกที่ใช้แพร่หลายในงานเชื่อมต่อไฟเบอร์ที่ต้องการช่วงป้องกันยาวขึ้น

อย่างไรก็ตาม ปลอก 60 มม. ไม่ได้ดีกว่าปลอก 40 มม. ทุกกรณี เพราะปลอกที่ยาวเกินช่องยึดอาจจัดเก็บไม่พอดี ส่วนปลอกที่สั้นเกินความจำเป็นอาจป้องกันบริเวณรอยต่อได้ไม่เหมาะสม

บทความนี้ comsiam จะอธิบาย Fusion Splice Sleeve คืออะไร มีขนาดและโครงสร้างแบบไหน วิธีเลือกซื้อ วิธีหดปลอกด้วย Heater และวิธีจัดเก็บใน Splice Tray ให้เหมาะกับงาน FTTH, ODF, Fiber Distribution Box และ Backbone

① Fusion Splice Sleeve คืออะไร?

Fusion Splice Sleeve หรือ Splice Protection Sleeve คือปลอกสำหรับป้องกันบริเวณรอยต่อของเส้นใยแก้วนำแสง หลังจากเชื่อมต่อด้วยเครื่อง Fusion Splicer

ขณะสไปซ์ ช่างต้องปอก Coating ออกจากเส้นใยเพื่อเปิดเผย Bare Fiber และหลอมแก้วสองด้านเข้าด้วยกัน

บริเวณดังกล่าวจึงต้องได้รับการป้องกันจากแรงกระทำทางกล การสัมผัส และสภาพแวดล้อมตามระดับที่ Sleeve ออกแบบไว้

หน้าที่สำคัญของ Splice Sleeve

• ป้องกันรอยต่อจากการสัมผัสโดยตรง
• ช่วยเพิ่มความแข็งแรงเชิงกลของบริเวณรอยต่อ
• ลดความเสี่ยงจากแรงกดและการดัดเฉพาะจุด
• ช่วยให้จัดเก็บรอยต่อใน Splice Tray ได้อย่างเหมาะสม
• รักษาตำแหน่งเส้นใยภายในปลอก
• ลดโอกาสเกิดความเสียหายระหว่างบำรุงรักษา

Splice Sleeve ไม่ได้ทำหน้าที่ลด Optical Loss ของรอยต่อที่เชื่อมไม่ดี และไม่สามารถซ่อมรอยสไปซ์ที่มี Bubble หรือรอยแตกให้กลับมาสมบูรณ์ได้

② Splice Sleeve มีโครงสร้างกี่ชั้น?

ปลอกป้องกันรอยสไปซ์ชนิด Heat Shrink ที่ใช้ทั่วไปมักประกอบด้วยโครงสร้างหลักสามส่วน

1. Outer Heat Shrink Tube

เป็นท่อพลาสติกด้านนอกที่หดตัวเมื่อได้รับความร้อนตามข้อกำหนด

วัสดุที่ใช้ในผลิตภัณฑ์หลายรุ่นคือ Polyolefin ซึ่งออกแบบมาเพื่อหุ้มส่วนประกอบภายในหลังหด

2. Inner Meltable Tube

เป็นชั้นวัสดุภายในที่อ่อนตัวหรือหลอมตามอุณหภูมิการทำงาน เพื่อโอบรอบเส้นใยและช่วยป้องกันบริเวณรอยต่อ

บางผลิตภัณฑ์ใช้วัสดุ EVA

3. Strength Member

เป็นแท่งเสริมความแข็งแรง ช่วยพยุงบริเวณรอยต่อและลดการดัดงอเฉพาะจุด

ตัวอย่างวัสดุได้แก่

• Stainless Steel
• Fiberglass
• วัสดุเสริมแรงแบบ Dielectric

ปลอกแต่ละรุ่นอาจมีโครงสร้างแตกต่างกัน จึงควรตรวจสอบข้อมูลผลิตภัณฑ์ก่อนเลือกใช้

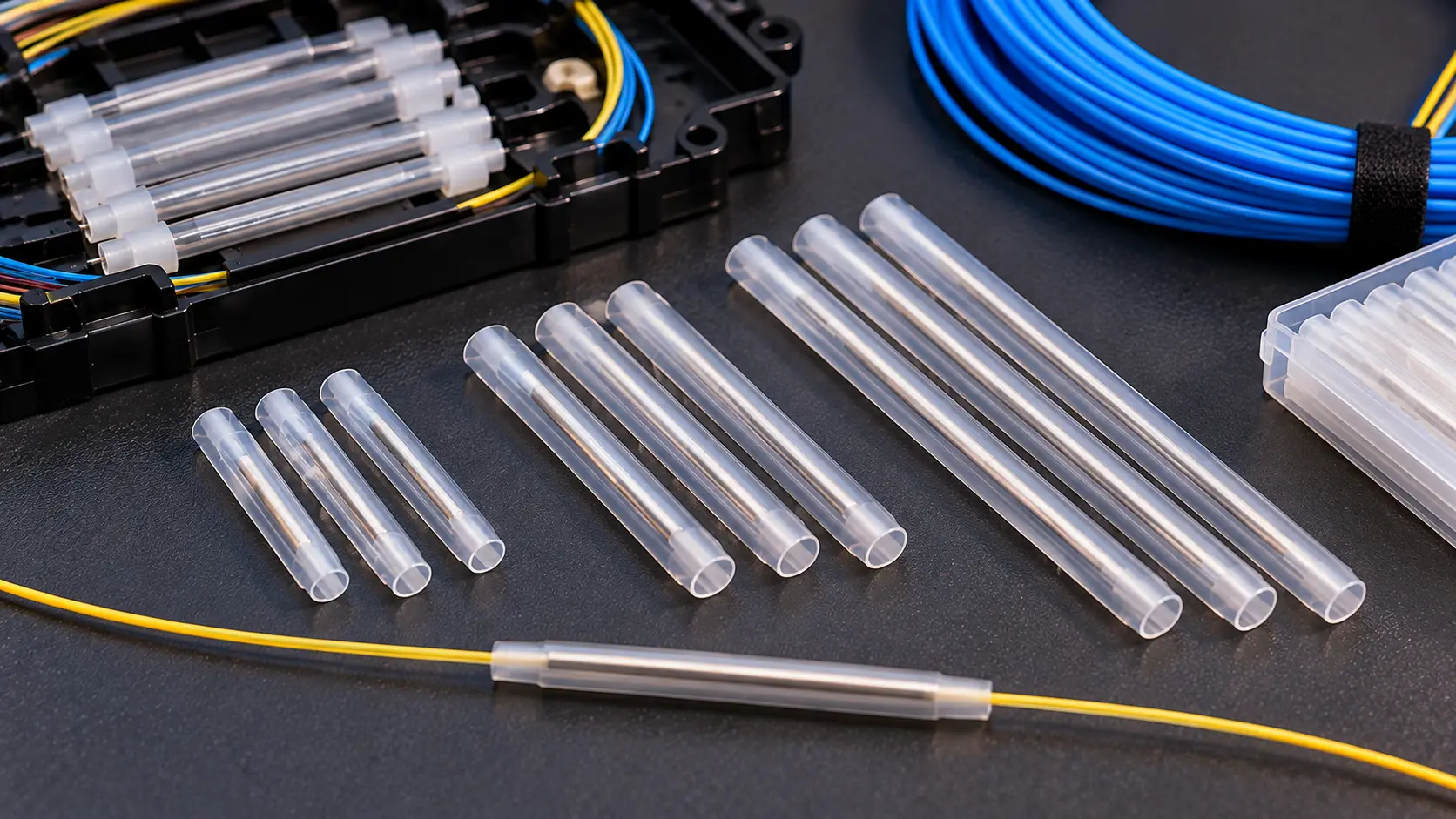

③ Fusion Splice Sleeve มีขนาดอะไรบ้าง?

ขนาดที่พบในตลาดมีหลายความยาว

ความยาว Sleeve	การใช้งานที่ควรพิจารณา
25 มม.	งานขนาดเล็กที่ระบบรองรับ
32 มม.	งานที่ต้องการปลอกสั้น
40 มม.	งาน FTTH, ODF หรือ Tray ที่รองรับขนาดนี้
45 มม.	งานที่ใช้ Holder ขนาดเฉพาะ
60 มม.	งานทั่วไปที่ Holder รองรับปลอกยาว
ขนาดพิเศษ	งาน Ribbon Fiber หรือโครงสร้างเฉพาะ

ความยาวในตารางเป็นขนาดที่พบในผลิตภัณฑ์จริงบางกลุ่ม ไม่ใช่ข้อกำหนดว่าทุกความยาวเหมาะกับทุกเครื่อง

④ Splice Sleeve 40 มม. กับ 60 มม. ต่างกันอย่างไร?

ความแตกต่างที่เห็นได้ชัดคือความยาวของปลอก แต่การเลือกใช้งานยังต้องพิจารณาเส้นผ่านศูนย์กลางหลังหดและความเข้ากันได้กับช่องยึดด้วย

คุณสมบัติ	40 มม.	60 มม.
ความยาวปลอก	40 มม.	60 มม.
พื้นที่ที่ต้องใช้	สั้นกว่า	ยาวกว่า
Heater	ต้องรองรับ 40 มม.	ต้องรองรับ 60 มม.
Splice Holder	ต้องมีช่องที่เข้ากัน	ต้องมีช่องที่เข้ากัน
งาน FTTH	ใช้ได้	ใช้ได้
งาน Backbone	ใช้ได้ตามข้อกำหนด	ใช้ได้ตามข้อกำหนด
การป้องกันรอยต่อ	ขึ้นอยู่กับโครงสร้างและการติดตั้ง	ขึ้นอยู่กับโครงสร้างและการติดตั้ง

สิ่งที่ควรเข้าใจ: ความยาว 60 มม. ไม่ได้รับประกันว่ามีความแข็งแรงหรือทนทานมากกว่าปลอก 40 มม. ในทุกกรณี ต้องดูวัสดุ Strength Member และผลการทดสอบของผลิตภัณฑ์ด้วย

⑤ Splice Sleeve 40 มม. เหมาะกับงานแบบไหน?

ปลอก 40 มม. เป็นขนาดหนึ่งที่ใช้แพร่หลายในระบบไฟเบอร์ออฟติก

เหมาะกับงานที่มี Splice Holder รองรับและต้องการความกะทัดรัด เช่น

• Fiber Distribution Box
• Fiber Termination Box
• ODF ที่ใช้ช่องยึด 40 มม.
• งานเชื่อมต่อสาย FTTH
• งาน Pigtail ภายในตู้สื่อสาร
• งานซ่อม Fiber ใน Closure ที่ออกแบบรองรับ

ข้อดีของปลอก 40 มม.

1. ใช้พื้นที่ตามแนวยาวน้อยกว่า 60 มม.
2. มีผลิตภัณฑ์ให้เลือกหลายประเภท
3. เหมาะกับ Holder ที่ออกแบบสำหรับปลอกสั้น
4. ใช้กับเครื่อง Heater ที่รองรับขนาดนี้ได้

ควรตรวจสอบว่าปลอกสามารถครอบคลุมบริเวณ Bare Fiber ตามข้อกำหนดของผลิตภัณฑ์ได้อย่างเหมาะสม

⑥ Splice Sleeve 60 มม. เหมาะกับงานแบบไหน?

ปลอก 60 มม. เป็นอีกขนาดที่นิยมในงาน Fusion Splicing

การใช้งานที่พบ ได้แก่

• Splice Closure
• ODF
• Fiber Patch Panel
• งาน Backbone
• งานเชื่อมต่อ Pigtail
• Splice Tray ที่ออกแบบสำหรับปลอก 60 มม.

ข้อดีของปลอก 60 มม.

• มีความยาวสำหรับป้องกันบริเวณรอยต่อมากขึ้น
• มีตัวเลือกหลายระดับคุณภาพ
• ใช้งานกับ Heater และ Splice Holder ที่รองรับได้
• เหมาะกับงานที่มีพื้นที่จัดเก็บเพียงพอ

อย่างไรก็ตาม หาก Tray มีพื้นที่แคบหรือช่องจับยึดไม่ตรงขนาด อาจทำให้การจัดเก็บผิดรูปและเพิ่มความเสี่ยงต่อการดัดเส้นใยได้

⑦ เลือก Splice Sleeve จากขนาด Fiber อย่างไร?

นอกจากความยาวปลอกแล้ว ต้องตรวจสอบขนาดเส้นใยที่ปลอกรองรับด้วย

ประเภทที่พบในงาน Fiber Optic ได้แก่

• Bare Fiber ขนาด Cladding 125 µm
• Coated Fiber 250 µm
• Buffered Fiber 900 µm
• สายหรือโครงสร้างที่มีขนาดใหญ่กว่า เช่น 2–3 มม. ซึ่งต้องใช้ปลอกที่ออกแบบมารองรับ

ตัวอย่างการเลือก

หากใช้ Fiber แบบ 250 µm และ Sleeve ระบุว่ารองรับ 250–900 µm ก็สามารถพิจารณาใช้ได้เมื่อข้อกำหนดส่วนอื่นตรงกัน

แต่หากเป็นการเชื่อมสายที่ต้องครอบ Jacket หรือโครงสร้างขนาดใหญ่ ต้องเลือก Sleeve สำหรับ Cable Fiber โดยเฉพาะ ไม่ควรฝืนใช้ปลอก Single Fiber ทั่วไป

⑧ เส้นผ่านศูนย์กลางหลังหดสำคัญอย่างไร?

Splice Sleeve มีทั้งขนาดความยาวและเส้นผ่านศูนย์กลาง โดยเส้นผ่านศูนย์กลางหลังหดมีผลโดยตรงต่อการใส่ลง Splice Holder

ตัวอย่างกลุ่มผลิตภัณฑ์ที่พบ ได้แก่

ประเภท Sleeve	เส้นผ่านศูนย์กลางหลังหดโดยประมาณของผลิตภัณฑ์ตัวอย่าง
Standard Series	2.9 มม.
Slim Series	2.6 มม.
Thin Series	2.3 มม.

ตัวเลขเหล่านี้เป็นตัวอย่างสเปกบางรุ่น ไม่ใช่มาตรฐานกลางของ Sleeve ทุกยี่ห้อ

หากปลอกหลังหดมีเส้นผ่านศูนย์กลางมากกว่าที่ Holder รองรับ อาจใส่ไม่พอดีหรือทำให้เกิดแรงกดทับเมื่อปิด Tray

⑨ Splice Sleeve แบบมีเหล็กกับไม่มีเหล็กต่างกันอย่างไร?

Splice Sleeve หลายรุ่นใช้แท่ง Stainless Steel เป็น Strength Member เพื่อช่วยรองรับบริเวณรอยต่อ

แต่ยังมีรุ่นที่ใช้วัสดุไม่เป็นโลหะ เช่น Fiberglass

แบบ Stainless Steel

• มีแท่งเสริมแรงโลหะ
• ช่วยเพิ่มความแข็งแรงเชิงกลตามการออกแบบ
• มีผลิตภัณฑ์ให้เลือกหลายความยาว
• เหมาะกับงานทั่วไปที่ข้อกำหนดอนุญาต

แบบ Dielectric

• ใช้ส่วนเสริมแรงที่ไม่เป็นตัวนำไฟฟ้า
• เหมาะกับงานที่กำหนดข้อจำกัดด้านวัสดุโลหะ
• ต้องตรวจสอบความเข้ากันได้กับ Holder และ Heater
• มีหลายโครงสร้างตามผู้ผลิต

วัสดุเสริมแรงชนิดใดเหมาะสมกว่าขึ้นอยู่กับข้อกำหนดทางวิศวกรรมและสภาพแวดล้อมของโครงการ

⑩ Splice Sleeve กับ Splice Tray ต้องเลือกคู่กันอย่างไร?

Splice Tray เป็นถาดจัดเก็บเส้นใยและรอยสไปซ์ภายใน ODF, Fiber Box หรือ Splice Closure

ภายใน Tray มักมี Splice Holder สำหรับยึดปลอกป้องกันรอยต่อ

ก่อนเลือก Sleeve ต้องตรวจสอบ

1. ความยาวช่องยึด
2. ความกว้างและความลึก
3. เส้นผ่านศูนย์กลาง Sleeve หลังหด
4. จำนวนช่องใส่รอยต่อ
5. จำนวน Core ที่ต้องจัดเก็บ
6. รัศมีดัดของ Fiber
7. ความสูงภายใน Tray เมื่อปิดฝา
8. ข้อกำหนดของผู้ผลิต Tray

ห้ามฝืนกดปลอก Sleeve ที่ไม่เข้ากับช่องยึด เพราะอาจทำให้ตัวปลอกผิดรูปหรือเกิดแรงกระทำกับเส้นใยใกล้รอยต่อ

⑪ เลือก Sleeve สำหรับ ODF อย่างไร?

สำหรับ ODF หรือ Optical Distribution Frame ควรเริ่มจากดูรูปแบบ Splice Tray และ Splice Holder ภายในตู้

แนวทางเลือก ได้แก่

• ตรวจขนาดปลอกที่ถาดรองรับ
• ตรวจจำนวน Core ที่ต้องสไปซ์
• ตรวจชนิด Pigtail
• ตรวจวัสดุ Sleeve
• ตรวจขนาดหลังหด
• ตรวจ Heater ของเครื่องสไปซ์
• ตรวจช่องเดินสายและรัศมีดัด

หาก ODF รองรับ 40 มม. ควรเลือก Sleeve ขนาดและเส้นผ่านศูนย์กลางที่เข้ากันได้ ไม่จำเป็นต้องใช้ 60 มม. เพียงเพราะเป็นปลอกที่ยาวกว่า

⑫ เลือก Sleeve สำหรับ Fiber Box และ FTTH อย่างไร?

งาน FTTH มักใช้ Fiber Distribution Box หรือ Fiber Termination Box ที่มีพื้นที่ภายในจำกัด

จึงควรเลือก Sleeve ที่สามารถใส่ Holder ได้พอดี และไม่ทำให้เส้นใยต้องโค้งงอเกินข้อกำหนด

ตัวอย่างการตรวจสอบ

สิ่งที่ตรวจ	เหตุผล
ขนาด Holder	ให้ปลอกยึดได้มั่นคง
จำนวนรอยสไปซ์	ให้มีพื้นที่จัดเก็บเพียงพอ
เส้นผ่านศูนย์กลาง Sleeve	ลดปัญหาการเบียดกัน
ตำแหน่ง Fiber Slack	ป้องกัน Macrobending
Heater Mode	ให้ปลอกหดตามสเปก

สำหรับกล่อง FTTH บางรุ่น การใช้ปลอกสั้นอาจสะดวกกว่า แต่ต้องตรวจความเข้ากันได้ ไม่ควรเลือกจากประเภทงานอย่างเดียว

⑬ วิธีใส่ Fusion Splice Sleeve ก่อนสไปซ์

การใส่ Sleeve ต้องทำก่อนหลอมเชื่อมเส้นใย

ขั้นตอนที่ 1 เลือก Sleeve ให้ถูกขนาด

ตรวจความยาว เส้นผ่านศูนย์กลาง และวัสดุให้ตรงกับการใช้งาน

ขั้นตอนที่ 2 ตรวจสภาพ Sleeve

ตรวจว่าปลอกไม่มีรอยแตก เสียรูป หรือมีวัสดุภายในผิดตำแหน่ง

ขั้นตอนที่ 3 สวม Sleeve บนเส้นใยด้านหนึ่ง

เลื่อน Sleeve เข้าไปในส่วนสายที่เหมาะสม โดยยังไม่ให้รบกวนกระบวนการเตรียมปลาย

ขั้นตอนที่ 4 ปอก Coating

ใช้ Fiber Stripper ปอกตามระยะของเครื่องสไปซ์

ขั้นตอนที่ 5 ทำความสะอาด

ทำความสะอาด Bare Fiber ด้วยวัสดุที่เหมาะสม

ขั้นตอนที่ 6 Cleave

ตัดปลายเส้นใยตาม Cleave Length ที่เครื่องกำหนด

ขั้นตอนที่ 7 Fusion Splicing

นำเส้นใยเข้าเครื่อง ตรวจ Alignment แล้วเริ่มสไปซ์

ขั้นตอนที่ 8 ตรวจรอยต่อ

ตรวจภาพและข้อความเตือนจาก Fusion Splicer

ขั้นตอนที่ 9 เลื่อน Sleeve ครอบรอยต่อ

เลื่อนปลอกให้รอยสไปซ์อยู่ในตำแหน่งกลางหรือจุดที่ผู้ผลิต Sleeve กำหนด

ขั้นตอนที่ 10 หด Sleeve

วางลงใน Heater และใช้โปรแกรมที่เหมาะสม

⑭ วิธีตั้ง Heater Mode สำหรับ Splice Sleeve

Heater เป็นส่วนของเครื่อง Fusion Splicer ที่ใช้ให้ความร้อนกับปลอกหดหลังการสไปซ์

การตั้งค่า Heater ต้องพิจารณาชนิด Sleeve และข้อมูลผู้ผลิต ไม่ใช่กำหนดจากความยาวเพียงอย่างเดียว

วิธีตั้งค่าทั่วไป

1. ตรวจสอบความยาว Sleeve
2. ตรวจประเภทวัสดุและโครงสร้าง
3. เปิดเมนู Heater Mode
4. เลือกโปรแกรมที่ตรงกับ Sleeve
5. ตรวจว่า Heater สะอาดและพร้อมใช้งาน
6. วาง Sleeve ตามจุดที่กำหนด
7. ปิด Heater ตามการออกแบบเครื่อง
8. เริ่มโปรแกรมหด
9. รอจนกระบวนการเสร็จ
10. ตรวจการหดและปล่อยให้เย็นตามคู่มือก่อนจัดเก็บ

ไม่ควรตั้งอุณหภูมิหรือเวลาเองโดยคาดเดา โดยเฉพาะเมื่อใช้ Sleeve รุ่นใหม่หรือมีโครงสร้างแตกต่างจากที่เคยใช้

⑮ Splice Sleeve หดไม่หมดเกิดจากอะไร?

ปัญหาปลอกหดไม่สมบูรณ์อาจเกิดจากหลายสาเหตุ

สาเหตุ	วิธีตรวจสอบ
Heater Mode ไม่ตรง	เลือกโปรแกรมใหม่ตามสเปก
ปลอกไม่อยู่กลาง Heater	ตรวจตำแหน่งวาง
Sleeve ไม่ตรงรุ่นเครื่อง	ตรวจความเข้ากันได้
Heater ทำงานผิดปกติ	ตรวจระบบตามคู่มือ
วัสดุ Sleeve เสียหาย	เปลี่ยนปลอก
Sleeve เก็บรักษาไม่เหมาะสม	ตรวจสภาพก่อนใช้

หากปลอกหดไม่สมบูรณ์ ควรตรวจสาเหตุและข้อกำหนดของผู้ผลิตก่อนตัดสินใจให้ความร้อนซ้ำ

ไม่ควรใช้ไฟแช็กหรือเปลวไฟโดยตรงเพื่อแก้ปลอกที่หดไม่หมด

⑯ Splice Sleeve หดแล้วมีฟองอากาศต้องทำอย่างไร?

ต้องแยกความแตกต่างระหว่างฟองอากาศภายในวัสดุของ Splice Sleeve กับ Bubble ที่เกิดภายในรอย Fusion Splice

สองปัญหานี้เกิดคนละขั้นตอน

หาก Sleeve มีช่องว่างผิดปกติหลังหด อาจเกี่ยวข้องกับตำแหน่งปลอก การกระจายความร้อน หรือโครงสร้างวัสดุ

ควรตรวจ

• ขนาด Sleeve
• Heater Mode
• ตำแหน่งรอยต่อภายใน Sleeve
• สภาพวัสดุ
• การหดตัวของท่อด้านใน
• ข้อกำหนดการยอมรับของผู้ผลิต

หากปลอกไม่ผ่านเกณฑ์ ควรเปลี่ยนหรือทำงานใหม่ตามวิธีที่ปลอดภัยสำหรับรอยต่อ ไม่ควรฝืนดึงปลอกที่หดแล้วออกจาก Bare Fiber เพราะอาจทำให้เส้นใยแตก

⑰ จัด Sleeve ลง Splice Tray อย่างไรไม่ให้เกิด Loss?

หลังหด Sleeve และปล่อยให้เย็นตามข้อกำหนด ต้องนำรอยต่อไปจัดเก็บใน Splice Tray

ขั้นตอนจัดเก็บ

1. ตรวจว่าปลอกหดสมบูรณ์
2. ตรวจความยาวและตำแหน่ง Sleeve
3. วาง Sleeve ลงช่อง Holder ที่รองรับ
4. อย่าบิดปลอกหรือบังคับให้โค้ง
5. จัดเส้นใยสำรองตามทางเดินของ Tray
6. รักษารัศมีดัดขั้นต่ำตามชนิด Fiber
7. หลีกเลี่ยงการกดทับใกล้ปลาย Sleeve
8. ตรวจว่า Fiber ไม่ไขว้หรือพันกันผิดปกติ
9. ปิด Tray โดยไม่กดสาย
10. ทดสอบคุณภาพทางแสงตามข้อกำหนด

การจัดเก็บผิดวิธีอาจทำให้เกิด Macrobending แม้รอยสไปซ์เดิมมี Estimated Loss ต่ำ

⑱ ข้อผิดพลาดที่พบบ่อยในการเลือก Splice Sleeve

• เลือกจากความยาวอย่างเดียว
• ไม่ตรวจเส้นผ่านศูนย์กลางหลังหด
• ใช้ Sleeve 60 มม. กับ Holder ที่รองรับเฉพาะ 40 มม.
• ใช้ปลอก Single Fiber กับสายที่มีโครงสร้างใหญ่เกินข้อกำหนด
• ไม่ตรวจชนิด Strength Member
• ไม่ตั้ง Heater Mode ให้ตรงกับ Sleeve
• ลืมสวม Sleeve ก่อน Fusion Splicing
• วางรอยต่อไม่ตรงตำแหน่งภายในปลอก
• นำปลอกออกจาก Heater แล้วดัดทันทีขณะยังร้อน
• จัด Sleeve ลง Tray โดยฝืนกดจนแน่น

⑲ Checklist เลือกและติดตั้ง Fusion Splice Sleeve

Checklist สำหรับช่าง Fiber Optic

0/16ตรวจความยาว Sleeve ที่ต้องการตรวจขนาด Fiber หรือ Buffer ที่รองรับตรวจเส้นผ่านศูนย์กลาง Sleeve หลังหดตรวจชนิด Strength Memberตรวจขนาด Splice Holderตรวจช่องเก็บใน Splice Trayตรวจความเข้ากันได้กับ Heaterตรวจสภาพปลอกก่อนใช้สวม Sleeve ก่อนสไปซ์ตรวจรอยต่อก่อนหดปลอกวาง Sleeve ครอบรอยต่อให้ถูกตำแหน่งใช้ Heater Mode ที่เหมาะสมตรวจว่าปลอกหดสมบูรณ์ปล่อยให้เย็นก่อนจัดเก็บจัด Fiber โดยรักษารัศมีดัดตรวจวัดและบันทึกผลการติดตั้ง

ล้างรายการ คัดลอก Checklist

⑳ คำถามที่พบบ่อยเกี่ยวกับ Fusion Splice Sleeve

Fusion Splice Sleeve ขนาดไหนนิยมใช้มากที่สุด?

ขนาด 40 มม. และ 60 มม. เป็นขนาดที่พบแพร่หลาย แต่ควรเลือกให้เข้ากับ Tray, Holder และ Heater

Splice Sleeve 40 มม. กับ 60 มม. แบบไหนดีกว่า?

ไม่มีขนาดใดดีกว่าเสมอไป ต้องเลือกตามพื้นที่จัดเก็บและข้อกำหนดของระบบ

งาน FTTH ใช้ Sleeve 40 มม. ได้ไหม?

ได้ หาก Splice Holder และ Heater รองรับ และปลอกป้องกันบริเวณรอยต่อได้ตามข้อกำหนด

งาน Backbone ต้องใช้ Sleeve 60 มม. หรือไม่?

ไม่จำเป็นทุกกรณี ต้องเลือกตามข้อกำหนดงานและอุปกรณ์จัดเก็บรอยต่อ

Sleeve แบบ Slim คืออะไร?

คือปลอกที่ออกแบบให้มีเส้นผ่านศูนย์กลางหลังหดเล็กกว่ารุ่น Standard บางผลิตภัณฑ์ เพื่อให้เหมาะกับพื้นที่จัดเก็บที่จำกัด

Splice Sleeve ใช้ซ้ำได้ไหม?

โดยทั่วไป Sleeve ชนิด Heat Shrink ที่ผ่านการหดแล้วไม่ควรนำกลับมาใช้ซ้ำ เพราะโครงสร้างวัสดุเปลี่ยนไปหลังได้รับความร้อน

ลืมใส่ Sleeve ก่อนสไปซ์ต้องทำอย่างไร?

หากใช้ปลอกชนิดสวมจากปลายสายตามปกติ และไม่สามารถนำปลอกเข้าครอบรอยต่อได้อย่างถูกต้อง อาจต้องตัดและสไปซ์ใหม่ โดยพิจารณาวิธีที่ผู้ผลิตรองรับ

Splice Sleeve หดไม่หมด ใช้ไฟแช็กช่วยได้ไหม?

ไม่ควร ควรใช้ Heater และโปรแกรมตามข้อกำหนดของผู้ผลิต

Splice Sleeve ทำให้ค่า Loss ลดลงไหม?

ไม่ได้แก้ค่า Loss ของรอยสไปซ์ที่หลอมเชื่อมไม่ดี แต่ช่วยป้องกันบริเวณรอยต่อจากความเสียหายทางกลหลังสไปซ์

Sleeve แบบมีเหล็กกับไม่มีเหล็กเลือกอย่างไร?

เลือกตามข้อกำหนดวัสดุ ความแข็งแรง สภาพแวดล้อม และอุปกรณ์จัดเก็บ ไม่ควรเลือกจากราคาอย่างเดียว

㉑ สรุป Fusion Splice Sleeve เลือกขนาดอย่างไรให้เหมาะกับงาน?

Fusion Splice Sleeve เป็นอุปกรณ์สำคัญในการป้องกันรอยต่อหลัง Fusion Splicing โดยมีทั้งขนาด 25, 32, 40, 45 และ 60 มม. รวมถึงรุ่นสำหรับงานเฉพาะทาง

หลักการเลือกที่ถูกต้องคือพิจารณาความยาว Sleeve เส้นผ่านศูนย์กลางหลังหด ขนาด Fiber, Splice Holder และ Heater ร่วมกัน

ปลอก 40 มม. เป็นทางเลือกสำหรับงานที่ต้องการใช้พื้นที่ตามแนวยาวน้อยกว่า ขณะที่ปลอก 60 มม. เหมาะกับระบบที่รองรับความยาวดังกล่าว

การใช้ Sleeve ถูกประเภทและจัดเก็บรอยต่อใน Splice Tray อย่างถูกต้องช่วยลดความเสี่ยงจากแรงกดและการดัดโค้ง เพิ่มความน่าเชื่อถือของระบบไฟเบอร์ในระยะยาว

สำหรับงาน FTTH, Backbone และ ODF ทีมช่างควรตรวจสอบขนาด Sleeve ที่รองรับก่อนเริ่มงาน และเตรียมวัสดุให้เหมาะกับอุปกรณ์ติดตั้งจริง

comsiam ให้ความสำคัญกับการป้องกันรอยสไปซ์และการจัดเก็บ Fiber อย่างเป็นระเบียบ เพื่อช่วยให้งานติดตั้งมีคุณภาพและสะดวกต่อการบำรุงรักษา

ผู้ที่ต้องการข้อมูลเกี่ยวกับบริการติดตั้งและเชื่อมต่อสายไฟเบอร์ออฟติก สามารถศึกษาบริการรับสไปซ์ไฟเบอร์ออฟติกของ comsiam ได้จากเว็บไซต์ของเรา

ComSiam Professional Team
