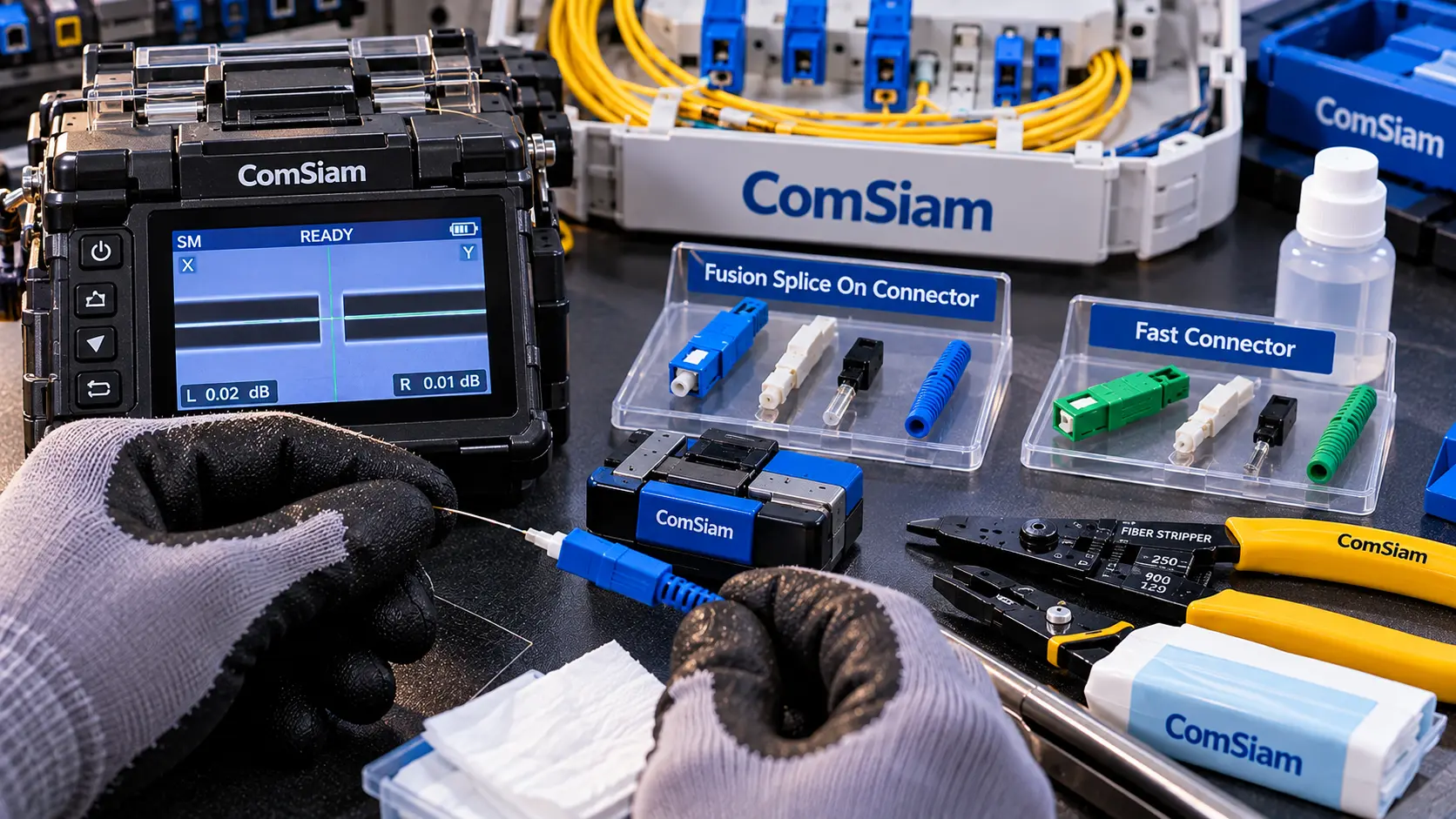

Fusion Splice On Connector คืออะไร? ดีกว่า Fast Connector อย่างไร เปรียบเทียบ Loss ราคา และวิธีติดตั้ง

Fusion Splice On Connector คือหัวต่อไฟเบอร์ออปติกที่ติดตั้งหน้างานโดยใช้เครื่อง Fusion Splicer หลอมเชื่อมเส้นใยของสายเข้ากับส่วนเส้นใยของหัวต่อ จากนั้นประกอบระบบป้องกันรอยต่อและตัว Connector ให้สมบูรณ์ ต่างจาก Mechanical Fast Connector ซึ่งใช้กลไกจัดแนวและยึดเส้นใยโดยไม่ต้องหลอมเชื่อม

Fusion Splice On Connector ดีกว่า Fast Connector หรือไม่? หากพิจารณาเฉพาะจุดเชื่อมต่อเส้นใย การหลอมเชื่อมที่มีคุณภาพมักให้การสูญเสียต่ำและมีความเสถียรทางกลที่ดี แต่ไม่ได้หมายความว่าหัว Splice On Connector ทุกตัวจะมีค่า Insertion Loss ต่ำกว่า Fast Connector ทุกรุ่น เพราะคุณภาพหน้าสัมผัส Connector วิธีติดตั้ง และเงื่อนไขการทดสอบก็มีผลด้วย

สำหรับงาน FTTH ที่ต้องเข้าหัวจำนวนไม่มากและไม่มี Fusion Splicer หัว Mechanical Fast Connector อาจสะดวกกว่า แต่สำหรับงานที่มีเครื่องสไปซ์พร้อม ต้องการกระบวนการเชื่อมต่อแบบ Fusion และมีเกณฑ์ตรวจรับด้าน Optical Performance ที่เข้มงวด Splice On Connector เป็นตัวเลือกที่ควรพิจารณา

บทความนี้ comsiam จะอธิบายโครงสร้าง Fusion Splice On Connector วิธีทำงาน ข้อดีข้อเสีย วิธีติดตั้ง เปรียบเทียบ SC/APC และ SC/UPC ตลอดจนแนวทางเลือกใช้สำหรับ FTTH, ODF, Data Center และระบบ Fiber Optic ภายในองค์กร

① Fusion Splice On Connector คืออะไร?

Fusion Splice On Connector หรือที่เรียกโดยย่อว่า SOC คือหัวต่อไฟเบอร์ออปติกที่ออกแบบให้เชื่อมเส้นใยแก้วนำแสงจากสายหน้างานเข้ากับ Fiber Stub หรือส่วนเส้นใยของ Connector ด้วยเครื่อง Fusion Splicer

หลังจากหลอมเชื่อมแล้ว ช่างจะประกอบชุดป้องกันรอยต่อภายในหรือใกล้ตัวหัวต่อ ตามการออกแบบของผู้ผลิต

จุดประสงค์สำคัญของ SOC ได้แก่

ทำ Connector บนสาย Fiber Optic ณ หน้างาน
ใช้กระบวนการ Fusion Splicing แทน Mechanical Splice
รองรับการกำหนดความยาวสายตามพื้นที่จริง
ลดความจำเป็นในการใช้ Pigtail พร้อม Splice Tray แยกในบางระบบ
รองรับหัว SC หรือ LC ตามรุ่นผลิตภัณฑ์
ใช้กับระบบ Single-mode หรือ Multimode ตามสเปก
เหมาะกับงาน Termination ที่กำหนดให้ใช้หัวแบบ Fusion
รองรับการติดตั้งใน ODF และ Fiber Patch Panel บางรูปแบบ

SOC จัดอยู่ในกลุ่ม Field Installable Connector แต่ไม่ใช่หัว Mechanical Fast Connector

② Fusion Splice On Connector ทำงานอย่างไร?

หลักการทำงานมีสามส่วนสำคัญ

1. เตรียมเส้นใยของสายหลัก

ช่างเปิด Jacket, ปอก Buffer และ Coating จากนั้นทำความสะอาด Bare Fiber และใช้ Precision Cleaver เตรียมปลายเส้นใยให้ตรงตามข้อกำหนด

2. Fusion Splicing

นำเส้นใยของสายหลักและส่วน Fiber ของ Connector เข้าเครื่อง Fusion Splicer ที่รองรับอุปกรณ์จับยึดของผลิตภัณฑ์ แล้วทำการหลอมเชื่อม

3. ป้องกันและประกอบหัวต่อ

หลังเชื่อมเสร็จ ต้องติดตั้ง Splice Protection System, Boot และ Housing ตามขั้นตอนของผู้ผลิต ก่อนตรวจสอบหน้าสัมผัสและทดสอบ Optical Loss

ข้อสำคัญ: SOC แต่ละรุ่นอาจใช้ Holder, Cleave Length, Protection Sleeve และวิธีประกอบแตกต่างกัน ไม่ควรใช้ขั้นตอนของยี่ห้อหนึ่งแทนอีกยี่ห้อโดยอัตโนมัติ

③ Fast Connector คืออะไร?

Fast Connector ในบริบทงาน Fiber Optic โดยทั่วไปหมายถึงหัวต่อที่ติดตั้งได้รวดเร็ว โดยหลายรุ่นใช้ระบบ Mechanical Splice ภายใน

หัวแบบนี้มักมี Ferrule ที่ขัดหน้าสัมผัสจากโรงงาน พร้อมกลไก Fiber Alignment และ Lock Mechanism

บางรุ่นมี Index-Matching Gel เพื่อช่วยควบคุมการส่งผ่านและการสะท้อนของแสง

ขั้นตอนหลักประกอบด้วยการปอก Fiber ทำความสะอาด Cleave และสอดเส้นใยเข้าหัวต่อก่อนล็อกกลไก

หัวประเภทนี้ไม่ต้องใช้ Fusion Splicer สำหรับการเข้าหัวแบบ Mechanical

④ Fusion Splice On Connector กับ Fast Connector ต่างกันอย่างไร?

รายการ	Fusion Splice On Connector	Mechanical Fast Connector
วิธีเชื่อม Fiber	Fusion Splicing	Mechanical Alignment
ต้องใช้ Fusion Splicer	ใช่	ไม่ต้อง
ต้องใช้ Fiber Cleaver	ใช่	ใช่
จุดเชื่อมต่อภายใน	รอยหลอมเชื่อม	จุดสัมผัสหรือจับแนวทางกล
ระบบป้องกันรอยต่อ	ตามการออกแบบ SOC	กลไกภายในหัว
ความรวดเร็ว	ขึ้นกับขั้นตอน Fusion	โดยทั่วไปขั้นตอนน้อยกว่า
เครื่องมือเริ่มต้น	ต้นทุนสูงกว่า	ต้นทุนเริ่มต้นมักต่ำกว่า
การใช้ซ้ำ	ขึ้นกับรุ่นและข้อกำหนด	บางรุ่นรองรับ Re-Termination
งานที่เหมาะ	งานที่มีเครื่อง Fusion และข้อกำหนดรองรับ	FTTH และงานเข้าหัวหน้างานที่ไม่ต้องการ Fusion
Optical Performance	ขึ้นกับรอยสไปซ์และ Interface	ขึ้นกับ Mechanical Joint และ Interface

การเปรียบเทียบต้องนับทั้งจุดเชื่อมภายในและ Connector Interface จึงจะสะท้อนคุณภาพของหัวต่อที่ติดตั้งเสร็จจริง

⑤ Fusion Splice On Connector มีข้อดีอะไรบ้าง?

1. ใช้การหลอมเชื่อมเส้นใย

ไม่ต้องพึ่งจุดสัมผัสแบบ Mechanical ที่ตำแหน่งเชื่อมภายในหัวต่อ

2. รองรับงานที่ต้องควบคุมคุณภาพ Fusion

สามารถใช้กระบวนการเตรียมและเชื่อมเส้นใยด้วยเครื่องที่รองรับชนิด Fiber ได้

3. กำหนดความยาวสายหน้างานได้

เหมาะกับระบบที่ต้องตัดสายตามระยะติดตั้งจริง

4. มีตัวเลือก Connector หลายประเภท

เช่น SC/UPC, SC/APC และ LC ในผลิตภัณฑ์บางรุ่น

5. ใช้แทนการเชื่อม Pigtail แยกได้ในบางการออกแบบ

ช่วยลดความจำเป็นในการจัดเก็บรอยสไปซ์ที่ตำแหน่งแยกจากหัว Connector

6. รองรับงานติดตั้งที่มีระบบตรวจสอบคุณภาพชัดเจน

สามารถรวมขั้นตอนตรวจรอยสไปซ์กับการทดสอบ Connector หลังประกอบได้

อย่างไรก็ตาม ข้อดีเหล่านี้ขึ้นอยู่กับผลิตภัณฑ์ เครื่องมือ และคุณภาพฝีมือช่าง

⑥ Fusion Splice On Connector มีข้อเสียอะไร?

ต้องใช้เครื่อง Fusion Splicer
ต้องใช้ Holder หรือ Accessory ที่รองรับ
ต้องมีทักษะด้าน Fusion Splicing
ขั้นตอนประกอบอาจมากกว่า Mechanical Connector
เครื่องมือเริ่มต้นมีต้นทุนสูง
ต้องควบคุมความสะอาดของ Bare Fiber
ต้องตรวจการป้องกันรอยสไปซ์หลังเชื่อม
การซ่อมอาจต้องเตรียมปลายและสไปซ์ใหม่
รุ่นที่รองรับสายอาจมีข้อจำกัด
ต้องตรวจความเข้ากันได้กับพอร์ตและระบบ

หากหน้างานไม่มีเครื่องสไปซ์หรือมีจำนวนหัวต่อเพียงไม่กี่จุด ค่าใช้จ่ายต่อการติดตั้งอาจสูงกว่าการใช้ Mechanical Fast Connector

⑦ Fusion Splice On Connector มีค่า Loss เท่าไร?

ค่า Insertion Loss ของ SOC ต้องอ้างอิงข้อมูลผลิตภัณฑ์และวิธีทดสอบ

ต้องแยกอย่างน้อยสองส่วน

Fusion Splice Loss คือการสูญเสียที่ตำแหน่งหลอมเชื่อม Fiber

Connector Interface Loss คือการสูญเสียบริเวณหน้าสัมผัสระหว่าง Connector กับอุปกรณ์หรือหัวต่ออีกด้าน

ค่า Estimated Splice Loss ที่เครื่อง Fusion Splicer แสดงไม่ใช่ค่า Insertion Loss ทั้งหมดของ SOC ที่ประกอบเสร็จ

ผลิตภัณฑ์บางรุ่นอาจระบุ Insertion Loss สูงสุดหรือค่าเฉลี่ยต่างกัน ต้องตรวจจาก Datasheet และเกณฑ์โครงการ

จึงไม่ควรกล่าวว่าหัว SOC ทุกตัวมี Loss เพียง 0.02 dB เพราะตัวเลขที่แสดงบนเครื่องสไปซ์ไม่ได้รวมการสูญเสียของ Connector Interface

⑧ Fast Connector มีค่า Loss เท่าไร?

Mechanical Fast Connector แต่ละรุ่นมีค่า Insertion Loss ตามสเปกที่แตกต่างกัน

ตัวอย่างค่าที่พบในผลิตภัณฑ์บางรุ่นอาจอยู่ในระดับประมาณ 0.3–0.5 dB สำหรับเกณฑ์ที่ผู้ผลิตกำหนด แต่ไม่ได้ใช้เป็นข้อบังคับกับหัวทุกยี่ห้อ

ปัจจัยที่มีผล ได้แก่

Cleave Quality
Cleave Length
Fiber Alignment
Index-Matching Gel ในรุ่นที่ใช้
Locking Mechanism
Ferrule End Face
ความสะอาด
สภาพสายหลัง Connector

ควรตรวจวิธีทดสอบและสเปกเฉพาะรุ่นก่อนเปรียบเทียบกับ SOC

⑨ Splice On Connector ดีกว่า Fast Connector ด้าน Loss หรือไม่?

มีแนวโน้มได้เปรียบในด้านคุณภาพของจุดเชื่อมต่อเมื่อ Fusion Splicing ทำได้ถูกต้อง แต่ไม่ควรสรุปว่าหัว SOC ทุกตัวให้ค่า Loss รวมต่ำกว่าหัว Fast Connector ทุกตัว

เพื่อเปรียบเทียบอย่างเป็นธรรม ต้องตรวจ

รุ่นผลิตภัณฑ์ทั้งสอง
Fiber Type
Connector Type
UPC หรือ APC
Wavelength ที่ทดสอบ
วิธีตั้ง Reference
Insertion Loss ของหัวต่อที่ประกอบเสร็จ
Return Loss
ความสม่ำเสมอระหว่างตัวอย่าง
ความน่าเชื่อถือหลังใช้งาน

หากใช้ข้อมูลที่ทดสอบต่างวิธีกัน ไม่ควรนำตัวเลขมาเปรียบเทียบตรง ๆ

⑩ Return Loss ของ SOC กับ Fast Connector ต่างกันอย่างไร?

Return Loss เกี่ยวข้องกับระดับการสะท้อนกลับของแสงในระบบ

SOC ใช้ Fusion Splice ซึ่งโดยทั่วไปมีการสะท้อนที่รอยหลอมต่ำมากเมื่อทำได้ถูกต้อง แต่ยังมีการสะท้อนที่ Connector Interface ได้

Mechanical Fast Connector อาจมีการสะท้อนเพิ่มเติมที่จุด Mechanical Joint ตามการออกแบบและคุณภาพการติดตั้ง

การใช้ SC/APC ช่วยควบคุมการสะท้อนที่หน้าสัมผัสได้เมื่อเชื่อมต่อกับ APC ที่รองรับ

ดังนั้นต้องประเมิน Return Loss ของหัวต่อทั้งหมด ไม่ใช่พิจารณาจุดเชื่อม Fiber เพียงจุดเดียว

⑪ SOC ใช้หัว SC/APC และ SC/UPC ได้ไหม?

ได้ในผลิตภัณฑ์รุ่นที่รองรับ

SC/APC

โดยทั่วไปมีตัวหัวสีเขียวและหน้าสัมผัสแบบ Angled Physical Contact

พบในระบบ PON และระบบที่ต้องการควบคุมการสะท้อนกลับ

SC/UPC

โดยทั่วไปมีตัวหัวสีฟ้าสำหรับ Single-mode และหน้าสัมผัสแบบ Ultra Physical Contact

ข้อควรจำ

SC/APC ไม่ควรเสียบเข้ากับ SC/UPC โดยตรง เพราะมุมและรูปแบบหน้าสัมผัสแตกต่างกัน อาจเกิด Loss สูงและทำให้หน้าสัมผัสเสียหาย

สีหัว Connector เป็นเพียงตัวช่วยระบุ ต้องตรวจรหัสผลิตภัณฑ์ด้วย

⑫ SOC ใช้หัว LC ได้ไหม?

มี Fusion Splice On Connector รูปแบบ LC ในผลิตภัณฑ์บางรุ่น

LC เป็น Connector ขนาดเล็กที่นิยมใช้ในระบบที่ต้องการความหนาแน่นของพอร์ตสูง

ก่อนเลือกต้องตรวจ

LC/UPC หรือ LC/APC
Single-mode หรือ Multimode
ขนาดสายที่รองรับ
Holder สำหรับ Fusion Splicer
ชุด Protection ของ SOC
ความเข้ากันได้กับ Adapter
ระยะจัดเก็บสายหลังหัว

ไม่ใช่ SOC ทุกยี่ห้อจะมีหัว LC หรือรองรับ Fusion Splicer ทุกรุ่น

⑬ เครื่องมือที่ใช้ติดตั้ง Fusion Splice On Connector

อุปกรณ์สำคัญ ได้แก่

Fusion Splicer ที่รองรับ SOC
SOC Connector
SOC Holder หรือ Fixture
Cable Jacket Stripper
Fiber Stripper
Precision Fiber Cleaver
Lint-Free Wipes
น้ำยาทำความสะอาด Fiber ที่รองรับ
Splice Protection Parts
เครื่องมือประกอบ Housing ตามรุ่น
Fiber Scrap Container
Connector Inspection Scope
Optical Power Meter
Optical Light Source
อุปกรณ์สำหรับทดสอบ Return Loss เมื่อกำหนด

การมี Fusion Splicer เพียงเครื่องเดียวไม่ได้หมายความว่าจะเข้าหัว SOC ได้ทุกรุ่น ต้องตรวจ Splice Holder และกระบวนการประกอบที่ผลิตภัณฑ์กำหนดด้วย

⑭ วิธีติดตั้ง Fusion Splice On Connector ทีละขั้นตอน

ขั้นตอนที่ 1 ตรวจรุ่น Connector

ยืนยัน SOC รุ่นที่ใช้ ชนิด Fiber และชนิดหัวต่อ

ขั้นตอนที่ 2 ตรวจความเข้ากันได้ของ Fusion Splicer

ตรวจเครื่องสไปซ์ Holder และโปรแกรมที่รองรับ

ขั้นตอนที่ 3 ตรวจสถานะวงจร

หากเป็นสายกำลังใช้งาน ต้องได้รับอนุญาตและดำเนินการตามแผนควบคุมผลกระทบ

ขั้นตอนที่ 4 เตรียมพื้นที่ทำงาน

จัดพื้นที่ให้สะอาด มีแสงเพียงพอ และป้องกันลม ฝุ่น หรือการสั่นสะเทือนที่อาจกระทบการสไปซ์

ขั้นตอนที่ 5 เตรียม Boot และ Housing

สอดชิ้นส่วนที่ต้องใส่ก่อนสไปซ์ตามลำดับในคู่มือ

ขั้นตอนที่ 6 เปิด Outer Jacket

ปอกสายด้วยระยะและเครื่องมือที่รองรับ

ขั้นตอนที่ 7 จัด Strength Member

เตรียมระบบยึดสายตามการออกแบบหัว

ขั้นตอนที่ 8 ปอก Buffer และ Coating

ปอก Fiber ตามระยะที่ผลิตภัณฑ์กำหนด

ขั้นตอนที่ 9 ทำความสะอาด Bare Fiber

ใช้วัสดุไร้ขุยและวิธีที่เหมาะกับเส้นใย

ขั้นตอนที่ 10 Cleave

ตัดปลาย Fiber ตามข้อกำหนดของเครื่องและ SOC

ขั้นตอนที่ 11 ติดตั้ง Connector Fiber ลง Holder

วางส่วน Fiber Stub หรือ Tail ของหัวต่อใน Fixture เฉพาะรุ่น

ขั้นตอนที่ 12 วาง Fiber สายหลัก

ตรวจตำแหน่งและความยาวให้ตรงกับเครื่อง

ขั้นตอนที่ 13 เลือก Splice Mode

ใช้โปรแกรมที่ผู้ผลิตกำหนดให้เหมาะกับชนิด Fiber

ขั้นตอนที่ 14 Fusion Splicing

เริ่มกระบวนการหลอมเชื่อมและตรวจผลบนหน้าจอเครื่อง

ขั้นตอนที่ 15 ตรวจคุณภาพรอยสไปซ์

พิจารณาภาพรอยต่อและค่าประเมินจากเครื่อง แต่ไม่ใช้ค่า Estimated Loss เป็นผลตรวจรับเพียงอย่างเดียว

ขั้นตอนที่ 16 ติดตั้งระบบป้องกันรอยต่อ

ใช้ Sleeve หรือ Protection Mechanism ตามรูปแบบ SOC ที่กำหนด

ขั้นตอนที่ 17 ประกอบ Housing

ประกอบ Connector ให้ครบตามลำดับโดยไม่ดึงหรือบิดรอยสไปซ์

ขั้นตอนที่ 18 ติดตั้ง Boot และ Strain Relief

ตรวจการรองรับแรงดึงของสาย

ขั้นตอนที่ 19 ตรวจ Connector End Face

ตรวจความสะอาดและสภาพหน้าสัมผัสด้วยเครื่องมือที่เหมาะสม

ขั้นตอนที่ 20 ทดสอบ Insertion Loss

วัดตามวิธีที่กำหนดในโครงการ

ขั้นตอนที่ 21 ตรวจ Return Loss เมื่อจำเป็น

ใช้เครื่องมือและวิธีที่รองรับ

ขั้นตอนที่ 22 ตรวจความเรียบร้อย

ตรวจ Bend Radius ระบบจับสาย และหมายเลขพอร์ต

ขั้นตอนที่ 23 บันทึก As-Built

บันทึก Connector Type, Cable ID และผลการทดสอบ

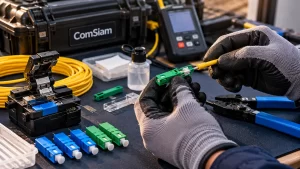

⑮ วิธีเข้าหัว Mechanical Fast Connector เทียบกับ SOC

สำหรับ Mechanical Fast Connector ขั้นตอนทั่วไปมีดังนี้

ตรวจรุ่นและชนิด Connector
ตรวจชนิดสาย
ปอก Jacket
ปอก Buffer และ Coating
ทำความสะอาด Bare Fiber
Cleave ตาม Gauge
สอด Fiber เข้ากลไก
ล็อกหัวต่อ
ติดตั้ง Boot
ตรวจ End Face
วัด Optical Loss

ขั้นตอนน้อยกว่ากระบวนการ Fusion SOC หลายรุ่น แต่คุณภาพสุดท้ายยังขึ้นอยู่กับความแม่นยำของการเตรียม Fiber และการประกอบ

⑯ SOC ใช้กับสาย Drop Cable ได้ไหม?

ใช้ได้กับหัวรุ่นที่รองรับสาย Drop Cable และระบบจับสายชนิดนั้น

ตัวอย่างสายที่อาจรองรับ ได้แก่

FTTH Flat Drop Cable
Round Drop Cable
Tight Buffered Fiber
สาย Jacket 2.0 มม.
สาย Jacket 3.0 มม.

แต่ไม่ใช่ SOC ทุกตัวที่รองรับสายทุกขนาด

ต้องตรวจ Strain Relief และกลไกจับ Strength Member ตามโครงสร้างสายจริง

⑰ SOC เหมาะกับงาน FTTH หรือไม่?

เหมาะกับงาน FTTH บางประเภท โดยเฉพาะเมื่อทีมติดตั้งมี Fusion Splicer พร้อมและต้องการกระบวนการ Termination แบบ Fusion

ข้อพิจารณา ได้แก่

จำนวนหัวที่ต้องเข้าหน้างาน
ความพร้อมของเครื่องสไปซ์
Loss Budget
ข้อกำหนดของผู้ให้บริการ
ชนิด SC/APC หรือ SC/UPC
ขนาด Drop Cable
ความสะดวกในการซ่อม

หากงานติดตั้งมีจำนวนหัวน้อยและต้องการความรวดเร็ว Mechanical Fast Connector อาจสะดวกกว่า

แต่หากงานมีจำนวนจุดมากและทีมมีอุปกรณ์ Fusion พร้อม SOC อาจเป็นทางเลือกที่คุ้มค่าในบริบทนั้น

⑱ SOC เหมาะกับ ODF และ Fiber Patch Panel หรือไม่?

ได้ หากอุปกรณ์มีพื้นที่และระบบจัดสายรองรับ

ตัวอย่างการใช้งาน ได้แก่

งาน Termination ภายใน ODF
ระบบ Fiber Patch Panel
การเชื่อมต่อสายเข้ากับ Adapter
งานปรับปรุงหัว Connector
งานเดินสายภายในอาคาร
ระบบเครือข่ายองค์กร

แต่ต้องพิจารณาว่า ODF ถูกออกแบบให้ใช้ SOC โดยตรง หรือใช้ Pigtail พร้อม Splice Tray

การเปลี่ยนวิธี Termination ต้องไม่ทำให้เกิดปัญหาด้านการจัดเก็บหรือการเข้าซ่อมในอนาคต

⑲ SOC เหมาะกับ Data Center หรือไม่?

เหมาะกับงานบางรูปแบบเมื่อข้อกำหนดรองรับ แต่ไม่ใช่ตัวเลือกหลักสำหรับทุก Data Center

ระบบ Data Center อาจใช้

Factory-Terminated Cable Assembly
MPO/MTP Trunk
LC Patch Cord
Fiber Patch Panel
Pigtail Fusion Splicing
Field Installable Connector ในจุดที่เหมาะสม

ก่อนเลือก SOC ต้องตรวจความหนาแน่นพอร์ต มาตรฐานลิงก์ Loss Budget ความสามารถในการตรวจรับ และการบำรุงรักษา

สำหรับงานที่ต้องการความสม่ำเสมอสูง ควรพิจารณาผลทดสอบผลิตภัณฑ์และความพร้อมของทีมติดตั้งอย่างละเอียด

⑳ SOC มีความทนทานกว่า Fast Connector หรือไม่?

ความทนทานขึ้นอยู่กับการออกแบบ Connector และสภาพการติดตั้ง

จุดเชื่อมแบบ Fusion ที่มีคุณภาพสามารถให้ความต่อเนื่องทางกายภาพของเส้นใยที่ดี แต่ระบบทั้งหมดต้องพิจารณาเพิ่มเติม เช่น

Housing Strength
Boot Design
Cable Retention
Protection ของรอยสไปซ์
Operating Temperature
Humidity
Vibration
การถอดเสียบ Connector
การป้องกันฝุ่นและน้ำ
อายุการใช้งานตามสเปก

ดังนั้นไม่ควรสรุปว่า SOC ทุกตัวทนทานกว่า Mechanical Fast Connector ทุกตัวโดยไม่มีข้อมูลทดสอบ

㉑ เปรียบเทียบต้นทุน SOC กับ Fast Connector

ต้นทุน Fusion SOC

ราคา Connector
เครื่อง Fusion Splicer
SOC Holder
Precision Cleaver
Fiber Stripper
วัสดุทำความสะอาด
ค่าแรงช่าง
ค่าใช้จ่ายดูแลเครื่องมือ

ต้นทุน Mechanical Fast Connector

ราคา Connector
Fiber Cleaver
Fiber Stripper
เครื่องมือเฉพาะรุ่น
วัสดุทำความสะอาด
ค่าแรงช่าง
ค่าใช้จ่ายการตรวจและแก้ไข

ตารางเปรียบเทียบ

หัวข้อ	SOC	Fast Connector
ลงทุนเครื่องมือเริ่มต้น	มักสูงกว่า	มักต่ำกว่า
ต้องมี Fusion Splicer	ใช่	ไม่ต้อง
เวลาเข้าหัว	ขึ้นกับกระบวนการ Fusion	โดยทั่วไปสะดวกสำหรับงานไม่มาก
ราคา Connector	ขึ้นกับรุ่น	ขึ้นกับรุ่น
ต้นทุนต่อจุด	ขึ้นกับจำนวนงาน	ขึ้นกับจำนวนงาน
การตรวจรับ	ต้องตรวจทั้งรอยเชื่อมและ Interface	ต้องตรวจหัวต่อที่ประกอบเสร็จ
ความคุ้มค่า	เหมาะเมื่อมีระบบ Fusion รองรับ	เหมาะเมื่อเน้นความสะดวกและเครื่องมือไม่ซับซ้อน

ไม่สามารถระบุได้ว่า SOC หรือ Fast Connector ถูกกว่าเสมอไป โดยไม่ทราบราคาผลิตภัณฑ์ จำนวนจุด และต้นทุนเครื่องมือของโครงการ

㉒ วิธีเลือก SOC หรือ Fast Connector ตามประเภทงาน

ประเภทงาน	ตัวเลือกที่ควรพิจารณา
FTTH เข้าหัวไม่กี่จุด	Mechanical Fast Connector
FTTH ที่มีเครื่อง Fusion พร้อม	พิจารณา SOC หรือ Mechanical
ODF ที่ออกแบบใช้ Pigtail	Pigtail Fusion Splicing
ODF ที่รองรับ SOC	SOC
Backbone Termination	พิจารณา SOC หรือ Pigtail ตามแบบ
Data Center	ยึดข้อกำหนดระบบและผลทดสอบ
ซ่อม Connector หน้างาน	เลือกตามเครื่องมือและข้อกำหนด
งานเน้นความเร็ว	Mechanical อาจได้เปรียบ
งานเน้นกระบวนการ Fusion	SOC หรือ Pigtail Fusion

ในงานที่ต้องควบคุม Loss และการสะท้อนกลับอย่างเข้มงวด comsiam แนะนำให้เทียบ Datasheet และผลทดสอบของหัวต่อรุ่นจริง มากกว่าตัดสินจากชื่อเทคโนโลยีเพียงอย่างเดียว

㉓ SOC ใช้ซ้ำได้ไหม?

ต้องตรวจข้อกำหนดผู้ผลิต

หัว SOC ผ่านกระบวนการ Fusion Splicing และประกอบระบบป้องกันรอยต่อแล้ว จึงไม่ควรสมมติว่าสามารถปลดและนำกลับมาเข้าหัวซ้ำแบบเดียวกับ Mechanical Fast Connector

เมื่อเกิดปัญหาอาจต้องตัดส่วนที่เชื่อมออกแล้วเตรียมปลายใหม่หรือเปลี่ยนชุด Connector ตามคู่มือ

ห้ามแกะชุดป้องกันรอยเชื่อมโดยไม่มีขั้นตอนรองรับ เพราะอาจทำให้ Fiber Stub หรือ Ferrule เสียหาย

㉔ วิธีตรวจ SOC หลังติดตั้ง

ตรวจรอย Fusion Splice

ตรวจผลการสไปซ์และความสมบูรณ์ของระบบป้องกัน

ตรวจ Housing

ตรวจว่าไม่มีส่วนแตกหรือประกอบไม่ครบ

ตรวจ Boot

ต้องรองรับสายและไม่ทำให้ Fiber ตึง

ตรวจ Connector End Face

ตรวจสิ่งสกปรกและรอยเสียหาย

ตรวจ Insertion Loss

วัดตามเกณฑ์และวิธีที่กำหนด

ตรวจ Return Loss

ดำเนินการเมื่อระบบหรือข้อกำหนดต้องการ

ตรวจ Port Mapping

ตรวจว่าหัวต่อเข้าสู่พอร์ตที่ถูกต้อง

ตรวจ Label

บันทึก Cable ID และ Connector Type ให้ตรงกับ As-Built

㉕ ปัญหาที่พบบ่อยในการติดตั้ง Fusion SOC

1. ใช้ Holder ไม่ตรงรุ่น

ทำให้ Fiber และ Connector ไม่อยู่ในตำแหน่งที่เครื่องกำหนด

2. Cleave Length ไม่ถูกต้อง

ส่งผลต่อการหลอมเชื่อมหรือประกอบ Housing

3. Fiber สกปรก

อาจทำให้เกิด Splice Defect

4. เลือก Splice Mode ผิด

อาจกระทบคุณภาพรอยต่อ

5. วาง Protection Sleeve ผิด

อาจทำให้ประกอบหัวไม่ได้หรือป้องกันรอยต่อไม่สมบูรณ์

6. ดึง Fiber ระหว่างประกอบ

อาจทำให้รอยสไปซ์เสียหาย

7. Housing ล็อกไม่ครบ

กระทบความมั่นคงของหัวต่อ

8. End Face สกปรก

ทำให้ค่า Insertion Loss สูง

9. ใช้ UPC/APC ผิดประเภท

อาจเกิดปัญหาหน้าสัมผัสและการสะท้อน

10. ไม่วัด Loss หลังประกอบ

ทำให้ไม่ทราบคุณภาพของหัวต่อที่ติดตั้งเสร็จจริง

㉖ Troubleshooting: SOC Loss สูงทำอย่างไร?

เมื่อ SOC มีค่า Loss สูง ให้ตรวจตามลำดับ

ตรวจวิธีตั้ง Reference
ตรวจ Wavelength
ตรวจ Test Cord
ตรวจ Adapter
ตรวจ Connector Type
ตรวจความสะอาด End Face
ตรวจ Bend Radius หลังหัว
ตรวจ Strain Relief
ตรวจตำแหน่งรอย Splice ตามรุ่น
ตรวจผลจากการ Fusion Splicing
เปรียบเทียบเกณฑ์ผลิตภัณฑ์
ดำเนินการแก้ไขตามวิธีผู้ผลิต

ถ้าพบว่าเกิดจาก Connector Interface สกปรก ไม่จำเป็นต้องรีบตัดสไปซ์ใหม่

แต่หากพบรอยเชื่อมเสียหายและไม่ผ่านเกณฑ์ อาจต้องเปลี่ยนหรือทำหัวใหม่ตามวิธีที่ผลิตภัณฑ์รองรับ

㉗ Checklist ก่อนติดตั้ง Fusion Splice On Connector

ตรวจชนิด SOC
ตรวจ SC, LC หรือประเภท Connector
ตรวจ UPC/APC
ตรวจ Single-mode หรือ Multimode
ตรวจชนิดและขนาดสาย
ตรวจความเข้ากันได้ของ Fusion Splicer
ตรวจ SOC Holder
ตรวจ Splice Program
ตรวจ Cleave Length
ตรวจชุด Protection
ตรวจ Housing และ Boot
ตรวจสถานะวงจร
ปอก Jacket ตามคู่มือ
ปอก Buffer และ Coating
ทำความสะอาด Bare Fiber
Cleave อย่างถูกต้อง
จัด Fiber เข้า Holder
Fusion Splicing
ตรวจรอยสไปซ์
ป้องกันรอยต่อ
ประกอบ Connector
ตรวจ Strain Relief
ตรวจ End Face
วัด Insertion Loss
วัด Return Loss เมื่อกำหนด
ตรวจ Port Mapping
ติด Label และบันทึก As-Built

㉘ คำถามที่พบบ่อยเกี่ยวกับ Fusion Splice On Connector

Fusion Splice On Connector คืออะไร?

คือหัวต่อไฟเบอร์ออปติกที่ติดตั้งหน้างานด้วยกระบวนการ Fusion Splicing โดยเชื่อมเส้นใยจากสายเข้ากับส่วน Fiber ของหัวต่อ

SOC ย่อมาจากอะไร?

Splice On Connector

SOC กับ Fast Connector ต่างกันอย่างไร?

SOC ใช้เครื่อง Fusion Splicer หลอมเชื่อม ส่วน Mechanical Fast Connector ใช้กลไกจัดแนวและยึด Fiber

SOC ต้องใช้เครื่อง Fusion Splicer ไหม?

ต้องใช้ และเครื่องต้องรองรับ Holder หรืออุปกรณ์ติดตั้งของ SOC รุ่นนั้น

SOC มี Loss ต่ำกว่า Fast Connector หรือไม่?

รอย Fusion Splice ที่ดีมักมี Loss ต่ำ แต่ต้องเปรียบเทียบค่า Insertion Loss และ Return Loss ของหัวต่อที่ประกอบเสร็จจริง

SOC ใช้กับ FTTH ได้ไหม?

ได้ หาก Connector และเครื่องมือตรงกับชนิดสายและข้อกำหนดของระบบ

SOC ใช้หัว SC/APC ได้ไหม?

ได้ในรุ่นที่มี SC/APC และต้องต่อกับ Adapter หรือ Connector ที่รองรับ APC

SOC ใช้กับ LC ได้ไหม?

มีรุ่น LC ให้เลือกในบางผลิตภัณฑ์ ต้องตรวจความเข้ากันได้กับเครื่องมือ

SOC ใช้กับ Data Center ได้ไหม?

ใช้ได้ในงานที่กำหนดให้รองรับ แต่ต้องพิจารณา Loss Budget ความหนาแน่นพอร์ตและระบบบำรุงรักษา

SOC ต้องใช้ Splice Tray ไหม?

ขึ้นอยู่กับการออกแบบหัวต่อ โดยหลายรุ่นมีระบบป้องกันรอยสไปซ์ภายในหรือใกล้ตัว Connector และอาจไม่ต้องใช้ Tray แยก

SOC ใช้ซ้ำได้ไหม?

ต้องตรวจข้อกำหนดรุ่น ไม่ควรสมมติว่าสามารถปลดและใช้งานซ้ำแบบ Mechanical Connector

Fast Connector ใช้แทน SOC ได้ไหม?

ได้ในบางงานเมื่อระบบยอมรับคุณสมบัติของ Mechanical Connector และผลทดสอบผ่านเกณฑ์

SOC คุ้มค่ากว่า Fast Connector หรือไม่?

ขึ้นอยู่กับจำนวนจุด ต้นทุนเครื่องมือ ค่าแรง และข้อกำหนดคุณภาพของโครงการ

ใช้ค่า Estimated Loss จาก Fusion Splicer เป็นผลตรวจรับ SOC ได้ไหม?

ไม่ควรใช้เป็นหลักฐานเพียงอย่างเดียว ต้องวัดคุณภาพของหัวต่อหรือเส้นทางตามข้อกำหนดจริง

㉙ สรุป Fusion Splice On Connector ดีกว่า Fast Connector อย่างไร?

Fusion Splice On Connector เป็นหัวต่อไฟเบอร์ออปติกที่ใช้ Fusion Splicing เชื่อมเส้นใยภายในกระบวนการติดตั้ง เหมาะกับงานที่มีเครื่องสไปซ์พร้อมและต้องการใช้เทคโนโลยีเชื่อมต่อแบบ Fusion

Mechanical Fast Connector เป็นหัวต่อที่ใช้กลไกจัดแนว Fiber โดยไม่ต้องใช้เครื่อง Fusion Splicer จึงสะดวกสำหรับงาน FTTH และการเข้าหัวหน้างานที่ต้องการเครื่องมือไม่ซับซ้อน

หากพิจารณาคุณภาพของจุดเชื่อม SOC มีข้อได้เปรียบจากการหลอมเชื่อมเส้นใย แต่หากพิจารณาต้นทุนเริ่มต้นและความสะดวก Fast Connector อาจเหมาะกว่า

การตัดสินใจเลือกควรตรวจ Insertion Loss, Return Loss, ความเข้ากันได้กับสาย ข้อกำหนดการติดตั้ง และผลตรวจรับจริง

comsiam แนะนำให้เลือกเทคโนโลยีจากความต้องการของลิงก์และความสามารถของทีมช่าง ไม่ใช่ตัดสินว่าแบบหนึ่งดีที่สุดสำหรับทุกสถานการณ์

ไม่ว่าจะเลือก SOC หรือ Fast Connector สิ่งสำคัญคือเตรียม Fiber อย่างถูกต้อง รักษาความสะอาด ใช้เครื่องมือให้ตรงรุ่น ตรวจ Connector End Face และวัด Optical Loss ก่อนส่งมอบ

ComSiam Professional Team
