Field Installable Connector คืออะไร? เหมาะกับงานแบบไหน พร้อมวิธีติดตั้งและเปรียบเทียบ Fast Connector

Field Installable Connector คือหัวต่อไฟเบอร์ออปติกที่สามารถติดตั้งเข้ากับสาย Fiber Optic ได้ ณ หน้างาน โดยไม่จำเป็นต้องสั่งสายพร้อม Connector ที่มีความยาวตายตัวมาจากโรงงาน ช่างสามารถวัดและตัดสายให้เหมาะกับพื้นที่ จากนั้นเตรียมปลายเส้นใยและประกอบหัวต่อด้วยวิธีที่ผลิตภัณฑ์รองรับ

Field Installable Connector มีหลายเทคโนโลยี เช่น Mechanical Splice Connector, Fusion Splice-On Connector และหัวแบบ Adhesive หรือ Epoxy-and-Polish ซึ่งใช้เครื่องมือและวิธีติดตั้งแตกต่างกัน

สำหรับงาน FTTH หรือ Fiber Internet ที่ใช้หัวต่อแบบ Mechanical มักเรียกว่า Fast Connector หรือ Quick Connector ซึ่งเป็นหนึ่งในประเภทของ Field Installable Connector

ส่วนงานที่ต้องใช้เครื่อง Fusion Splicer สามารถเลือกหัวประเภท Splice-On Connector ตามข้อกำหนดของโครงการ

หัวต่อเหล่านี้พบได้ในงาน FTTH, FTTx, ODF, Fiber Outlet, ระบบเครือข่ายภายในอาคาร และการซ่อมสาย Fiber Optic ที่ต้องประกอบ Connector ตามความยาวสายจริง

สรุปสั้น ๆ คือ Field Installable Connector เป็นชื่อกลุ่มหัวต่อที่ติดตั้งได้หน้างาน ส่วน Fast Connector เป็นชื่อที่นิยมใช้กับหัวแบบเข้าหัวรวดเร็ว โดยเฉพาะประเภท Mechanical

บทความนี้ comsiam จะอธิบายหลักการทำงาน ประเภทหัวต่อ ความแตกต่างระหว่าง Mechanical กับ Fusion Splice-On ข้อดีข้อจำกัด วิธีเลือก และขั้นตอนการติดตั้งให้ได้คุณภาพตามมาตรฐานงาน

① Field Installable Connector คืออะไร?

Field Installable Connector หมายถึง Connector ที่สามารถนำไปประกอบกับสาย Fiber Optic ในสถานที่ติดตั้งได้

หัวต่อประเภทนี้ช่วยให้ช่างกำหนดความยาวสายตามงานจริง ไม่จำเป็นต้องใช้สายสำเร็จรูปทุกจุด

จุดประสงค์ของการใช้งาน ได้แก่

1. ติดตั้ง Connector บนสาย Fiber Optic
2. เชื่อมต่อสายเข้ากับ Adapter
3. เชื่อมต่อสายเข้ากับอุปกรณ์เครือข่าย
4. ติดตั้งสายตามความยาวหน้างาน
5. ซ่อมปลายสายที่เสียหาย
6. เชื่อมต่อระบบ FTTH
7. เชื่อมต่อ Fiber Outlet
8. เข้าสายภายในตู้สื่อสาร
9. ลดข้อจำกัดจากการใช้สายสำเร็จรูป
10. รองรับงานติดตั้งที่มีพื้นที่จำกัด

อย่างไรก็ตาม หัวต่อแบบ Field Installable แต่ละชนิดอาจต้องใช้เครื่องมือแตกต่างกัน บางรุ่นไม่ต้องใช้ Fusion Splicer แต่บางรุ่นจำเป็นต้องใช้

② Field Installable Connector มีกี่ประเภท?

หากแบ่งตามวิธีเชื่อมต่อ Fiber สามารถแยกได้เป็นสามกลุ่มสำคัญ

1. Mechanical Splice Connector

เป็นหัวต่อที่ใช้กลไกจับและจัดแนวเส้นใยแก้วภายใน Connector

หลายรุ่นใช้ Factory-Polished Ferrule พร้อม Fiber Stub และ Mechanical Alignment Mechanism

บางผลิตภัณฑ์มี Index-Matching Gel ภายในเพื่อช่วยควบคุมการสูญเสียและการสะท้อนกลับที่จุดเชื่อมต่อ

หัวแบบนี้พบได้ในชื่อ Fast Connector หรือ Quick Connector

2. Fusion Splice-On Connector

เป็นหัวต่อที่ใช้ Fusion Splicer เชื่อมต่อ Fiber จากสายหน้างานเข้ากับส่วนของ Connector ที่ผู้ผลิตเตรียมไว้

เหมาะกับงานที่ต้องการกระบวนการเชื่อมต่อแบบ Fusion และมีเครื่องมือรองรับ

3. Epoxy-and-Polish Connector

เป็นหัวต่อที่ใช้สารยึดติดและกระบวนการขัดหน้าสัมผัสในพื้นที่ติดตั้ง

วิธีนี้ต้องใช้ทักษะและเครื่องมือสำหรับการเตรียมหน้าสัมผัสอย่างเหมาะสม

ปัจจุบันหัวแบบ Pre-Polished ได้รับความนิยมในงานหลายประเภท เพราะลดขั้นตอนการขัดหัวหน้างาน แต่ไม่ได้หมายความว่า Epoxy-and-Polish จะใช้ไม่ได้ในทุกกรณี

③ Field Installable Connector กับ Fast Connector ต่างกันอย่างไร?

สองคำนี้เกี่ยวข้องกัน แต่ไม่เหมือนกันทั้งหมด

Field Installable Connector เป็นคำเรียกกลุ่มหัวต่อที่ติดตั้งในพื้นที่ได้

Fast Connector มักหมายถึงหัวต่อแบบรวดเร็ว โดยเฉพาะประเภท Mechanical Splice

หัวข้อ	Field Installable Connector	Fast Connector
ความหมาย	กลุ่มหัวต่อที่ติดตั้งหน้างาน	หัวต่อแบบเข้าหัวรวดเร็ว
เทคโนโลยี	Mechanical, Fusion, Adhesive	มักเป็น Mechanical
ต้องใช้ Fusion Splicer	บางประเภทต้อง	Mechanical Fast Connector ไม่ต้อง
ต้องขัดหัวหน้างาน	เฉพาะบางประเภท	รุ่น Pre-Polished ไม่ต้อง
การใช้งาน	ครอบคลุมหลายระบบ	FTTH และงานปลายสายจำนวนมาก
เครื่องมือ	ขึ้นอยู่กับประเภท	Stripper, Cleaver และเครื่องมือเฉพาะรุ่น

ดังนั้น Fast Connector จำนวนมากถือเป็น Field Installable Connector แต่ไม่ใช่ Field Installable Connector ทุกประเภทจะเป็น Mechanical Fast Connector

④ Field Installable Connector ทำงานอย่างไร?

หลักการทำงานขึ้นอยู่กับเทคโนโลยีการเชื่อมต่อ

แบบ Mechanical

ช่างปอกและทำความสะอาด Fiber แล้ว Cleave ตามระยะที่กำหนด ก่อนนำเส้นใยเข้าไปในกลไกจัดแนวภายในหัว

กลไกจะยึดและจัดตำแหน่งเส้นใยเพื่อให้แสงสามารถส่งผ่านได้ตามการออกแบบ

แบบ Fusion Splice-On

ช่างเตรียมเส้นใยของสายหลักและส่วน Connector จากนั้นใช้ Fusion Splicer เชื่อมปลายเส้นใยเข้าด้วยกัน ก่อนประกอบระบบป้องกันรอยต่อให้สมบูรณ์

แบบ Epoxy-and-Polish

ช่างใช้สารยึดติดเพื่อยึด Fiber ภายใน Ferrule แล้วดำเนินการตัดและขัดหน้าสัมผัสตามขั้นตอนของหัวต่อ

แต่ละวิธีมีข้อกำหนดด้านเครื่องมือ เวลา และผลทดสอบแตกต่างกัน

⑤ Field Installable Connector เหมาะกับงานแบบไหน?

งาน FTTH และ Fiber Internet

เหมาะกับงานที่ต้องติดตั้ง Connector บนสาย Drop Fiber ตามความยาวจริง

งาน Fiber Outlet

ใช้เข้าหัวสายเพื่อเชื่อมต่อกับ Adapter หรืออุปกรณ์ปลายทาง

งาน Fiber Distribution Box

เหมาะกับการติดตั้งหัวต่อในกล่องที่ออกแบบรองรับ Connector

งาน ODF และ Fiber Patch Panel

ใช้ได้กับระบบที่กำหนดให้เข้าหัวตรงหรือใช้เทคโนโลยี Splice-On

งานซ่อมสายไฟเบอร์

ใช้เปลี่ยนหัวต่อที่เสียหาย โดยต้องตรวจความยาวสายที่เหลือและข้อกำหนดงาน

งานเครือข่ายภายในอาคาร

เหมาะกับงานที่ต้องปรับความยาวสายและติดตั้งตามพื้นที่จริง

งานระบบกล้องวงจรปิด

ใช้ในจุดที่ต้องเชื่อมต่อสาย Fiber ไปยังอุปกรณ์รับส่งสัญญาณ

งาน Data Center บางประเภท

สามารถใช้ได้ตามการออกแบบและเกณฑ์ตรวจรับ โดยงานที่มีความหนาแน่นสูงหรือ Loss Budget จำกัดต้องพิจารณาวิธี Termination อย่างละเอียด

⑥ Field Installable Connector เหมาะกับงาน FTTH อย่างไร?

งาน FTTH ต้องเชื่อมต่อสาย Fiber จากระบบกระจายสัญญาณไปยังจุดใช้งานปลายทาง

หัว Field Installable ประเภท Mechanical SC/APC พบได้ในงานลักษณะนี้ เพราะช่วยให้ช่างเข้าหัวสาย ณ จุดติดตั้งได้

ตัวอย่างตำแหน่ง ได้แก่

• Fiber Outlet
• Fiber Termination Box
• จุดต่อสาย Drop Cable
• Adapter ที่อุปกรณ์รองรับ
• จุดซ่อมปลายสาย

แต่ต้องเลือกหัวให้ตรงกับระบบผู้ให้บริการ และตรวจ Optical Loss หลังติดตั้ง

หัวสีเขียว SC/APC และหัวสีฟ้า SC/UPC ไม่ควรนำมาเสียบเข้าหากันโดยตรง เพราะหน้าสัมผัสต่างชนิดกัน

⑦ Field Installable Connector ใช้กับสายชนิดไหนได้บ้าง?

ขึ้นอยู่กับรุ่น Connector และระบบจับสาย

ตัวอย่างสายที่บางผลิตภัณฑ์รองรับ ได้แก่

1. FTTH Flat Drop Cable
2. Round Drop Cable
3. Tight Buffered Fiber 900 µm
4. สาย Jacket ขนาด 2.0 มม.
5. สาย Jacket ขนาด 3.0 มม.
6. Single-mode G.652 บางประเภท
7. Single-mode G.657 บางประเภท
8. Multimode Fiber ในหัวรุ่นที่รองรับ

ไม่ควรสมมติว่าหัว SC/APC สำหรับ Drop Cable ใช้กับสาย Fiber ทุกชนิดได้ เพราะกลไก Clamp และ Fiber Guide อาจออกแบบมาสำหรับขนาดเฉพาะ

⑧ Connector SC, LC และ FC เลือกอย่างไร?

รูปแบบ Connector ที่พบ ได้แก่

SC Connector

เป็นหัวต่อแบบ Push-Pull ที่ใช้กันแพร่หลายในระบบ FTTH และระบบกระจายสาย

LC Connector

มีขนาดเล็กกว่า SC และพบมากในอุปกรณ์เครือข่ายที่ต้องการความหนาแน่นของพอร์ตสูง

FC Connector

ใช้ระบบยึดแบบเกลียว พบในงานบางประเภทที่ต้องการรูปแบบการยึดเฉพาะ

ก่อนเลือกต้องตรวจ

• ชนิดพอร์ต
• ประเภท Fiber
• รูปแบบ UPC หรือ APC
• ความเข้ากันได้กับ Adapter
• วิธีติดตั้งที่อุปกรณ์รองรับ

⑨ SC/UPC กับ SC/APC ต่างกันอย่างไร?

รายการ	SC/UPC	SC/APC
สีที่พบทั่วไป	ฟ้า	เขียว
ลักษณะหน้าสัมผัส	Ultra Physical Contact	Angled Physical Contact
มุมหน้าสัมผัส	แบบ UPC	โดยทั่วไปประมาณ 8 องศา
การสะท้อนกลับ	ตามสเปก UPC	ออกแบบเพื่อลดการสะท้อนกลับ
งานที่พบ	ระบบ Single-mode หลายประเภท	ระบบ PON และระบบที่กำหนด APC

สีเป็นเพียงตัวช่วยระบุ ต้องตรวจรหัส Connector จริงจากอุปกรณ์

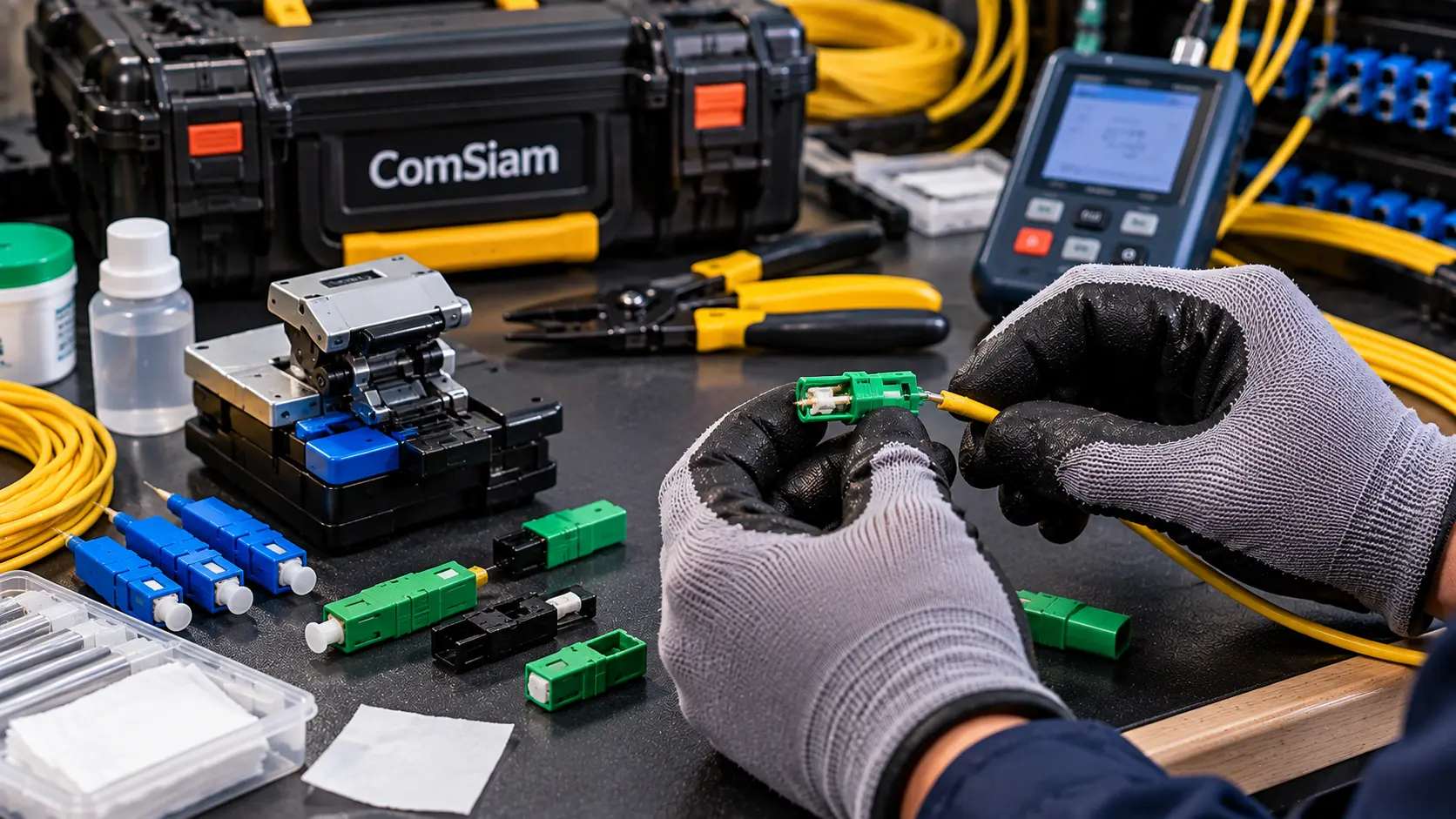

⑩ เครื่องมือสำหรับติดตั้ง Mechanical Field Installable Connector

อุปกรณ์ที่ควรเตรียม ได้แก่

• Connector ที่ตรงกับระบบ
• Cable Jacket Stripper
• Fiber Stripper
• Precision Fiber Cleaver
• Fiber Length Gauge หรือ Jig
• Lint-Free Wipes
• น้ำยาทำความสะอาดที่รองรับ
• Fiber Scrap Container
• Fiber Inspection Scope
• Optical Power Meter
• Optical Light Source
• VFL เมื่อเหมาะกับงาน
• อุปกรณ์ป้องกันส่วนบุคคล

ต้องใช้ Cleave Length และวิธีประกอบตามรุ่น Connector ไม่ใช้ระยะเดียวกับหัวทุกยี่ห้อ

⑪ วิธีติดตั้ง Mechanical Field Installable Connector ทีละขั้นตอน

ขั้นตอนที่ 1 ตรวจรุ่นหัวต่อ

ยืนยัน Connector Type, Fiber Type และขนาดสายที่รองรับ

ขั้นตอนที่ 2 ตรวจสถานะวงจร

หากเป็น Live Fiber ต้องได้รับอนุญาตและดำเนินการตามแผนควบคุมผลกระทบ

ขั้นตอนที่ 3 ตรวจสภาพ Connector

ดู Housing, Ferrule, Boot และระบบล็อกว่าอยู่ในสภาพสมบูรณ์

ขั้นตอนที่ 4 เตรียมชิ้นส่วน

สอด Boot หรือชุดยึดสายตามลำดับที่คู่มือระบุ

ขั้นตอนที่ 5 ปอก Outer Jacket

ใช้เครื่องมือที่ตรงกับโครงสร้างสาย

ขั้นตอนที่ 6 จัด Strength Member

เตรียมส่วนเสริมแรงตามระบบจับสายของ Connector

ขั้นตอนที่ 7 ปอก Buffer และ Coating

ใช้ระยะที่ผู้ผลิตกำหนด ไม่ปอกยาวหรือสั้นโดยคาดเดา

ขั้นตอนที่ 8 ทำความสะอาด Bare Fiber

ใช้วัสดุไร้ขุยและวิธีทำความสะอาดที่รองรับ

ขั้นตอนที่ 9 ตั้งระยะ Cleave

ใช้ Gauge หรือ Jig ของหัวต่อรุ่นนั้น

ขั้นตอนที่ 10 ตัดปลายด้วย Precision Cleaver

เตรียมหน้าตัดให้มีคุณภาพตามข้อกำหนด

ขั้นตอนที่ 11 สอด Fiber เข้าหัวต่อ

สอดตาม Fiber Guide โดยไม่บังคับแรงเมื่อพบการติดขัด

ขั้นตอนที่ 12 ตรวจตำแหน่ง Fiber

ตรวจจุดหยุดและวิธีแสดงตำแหน่งที่ผู้ผลิตระบุ

ขั้นตอนที่ 13 ล็อกกลไก

กด หมุน หรือเลื่อน Lock Mechanism ตามคู่มือ

ขั้นตอนที่ 14 ยึด Boot และ Strain Relief

ตรวจว่าระบบจับสายช่วยป้องกันแรงดึงเข้าสู่จุดเชื่อมต่อภายใน

ขั้นตอนที่ 15 ตรวจ Connector End Face

ตรวจความสะอาดด้วยเครื่องมือที่เหมาะสม

ขั้นตอนที่ 16 ทดสอบ Optical Loss

วัดตามวิธีและเกณฑ์ตรวจรับของโครงการ

ขั้นตอนที่ 17 บันทึกผล

บันทึกหมายเลขสาย พอร์ต ประเภทหัวต่อ และผลทดสอบ

⑫ วิธีติดตั้ง Fusion Splice-On Connector แตกต่างอย่างไร?

Fusion Splice-On Connector ต้องใช้เครื่อง Fusion Splicer ที่รองรับชนิดหัวต่อ

กระบวนการทั่วไป ได้แก่

1. เลือก Connector ให้ตรงกับชนิด Fiber
2. ตรวจความเข้ากันได้กับ Fusion Splicer
3. เตรียมชิ้นส่วน Boot หรือ Housing
4. ปอกและทำความสะอาด Fiber
5. Cleave ตามข้อกำหนด
6. เตรียมส่วน Fiber Stub หรือ Tail ของ Connector
7. จัดเส้นใยเข้าชุดจับของ Fusion Splicer
8. เลือก Splice Program ที่เหมาะสม
9. Fusion Splicing
10. ตรวจคุณภาพรอยต่อ
11. ประกอบระบบป้องกันรอยต่อ
12. ประกอบ Connector Housing
13. ตรวจความสะอาด End Face
14. ทดสอบ Optical Loss

ระบบป้องกันรอยต่ออาจอยู่ภายใน Connector Housing ตามการออกแบบของแต่ละรุ่น

⑬ Field Installable Connector แบบไหน Loss ต่ำกว่า?

ไม่สามารถระบุจากชื่อประเภทอย่างเดียวได้

ค่าการสูญเสียขึ้นอยู่กับ

• คุณภาพเส้นใย
• คุณภาพหน้าตัด
• รูปแบบการเชื่อมต่อ
• Connector End Face
• Fiber Alignment
• ความสะอาด
• ชนิด UPC หรือ APC
• คุณภาพการติดตั้ง
• วิธีทดสอบ

โดยทั่วไปการเชื่อมต่อแบบ Fusion สามารถให้คุณภาพรอยต่อที่ดีเมื่อดำเนินการถูกต้อง แต่เมื่อเปรียบเทียบหัวต่อสำเร็จทั้งชุดต้องรวม Loss ของ Connector Interface ด้วย

จึงควรใช้ข้อมูล Insertion Loss และ Return Loss ของรุ่นผลิตภัณฑ์จริง

⑭ Insertion Loss คืออะไร?

Insertion Loss คือการสูญเสียกำลังแสงเมื่อสัญญาณผ่านองค์ประกอบหรือช่วงระบบที่ทดสอบ

ในการตรวจ Field Installable Connector ต้องพิจารณา

1. เกณฑ์ Loss ของหัวต่อ
2. จำนวน Connector ในการวัด
3. วิธีตั้ง Reference
4. Wavelength
5. ชนิด Fiber
6. สภาพสายทดสอบ
7. ความสะอาดหน้าสัมผัส

ไม่ควรนำค่า Loss รวมทั้งลิงก์ไปสรุปว่าเป็น Loss ของ Connector ตัวเดียว หากไม่ได้ใช้วิธีทดสอบที่แยกองค์ประกอบได้

⑮ Return Loss สำคัญอย่างไร?

Return Loss เกี่ยวข้องกับระดับแสงที่สะท้อนกลับจากองค์ประกอบในระบบ

ระบบบางประเภทมีความไวต่อการสะท้อนกลับ จึงต้องกำหนด Return Loss ให้เหมาะสม

หัว APC มักถูกเลือกในระบบที่ต้องการลดการสะท้อนกลับของแสง แต่ประสิทธิภาพจริงต้องตรวจตามสเปกและผลทดสอบ

การใช้หัว APC ไม่ได้หมายความว่าไม่ต้องตรวจความสะอาดหรือคุณภาพหน้าสัมผัส

⑯ Field Installable Connector ใช้ซ้ำได้ไหม?

ขึ้นอยู่กับรุ่น

หัว Mechanical บางรุ่นรองรับการ Re-Termination หรือการจัด Fiber ใหม่ตามขั้นตอนที่กำหนด

บางรุ่นไม่อนุญาตให้ใช้ซ้ำหลังล็อกถาวร

ส่วน Fusion Splice-On Connector ต้องพิจารณาขั้นตอนซ่อมหรือเปลี่ยนตามผลิตภัณฑ์ ไม่ควรนำวิธีเปิดหัว Mechanical มาใช้แทน

หาก Housing แตก Ferrule เสียหาย หรือระบบล็อกไม่สมบูรณ์ ควรดำเนินการตามเกณฑ์เปลี่ยนหัวของผู้ผลิต

⑰ Field Installable Connector กับ Pigtail แบบ Fusion Splicing ต่างกันอย่างไร?

Field Installable Connector

ติดตั้ง Connector ที่ปลายสายโดยตรง ณ หน้างานตามเทคโนโลยีของหัวต่อ

Pigtail แบบ Fusion Splicing

ใช้สาย Pigtail ที่มี Connector จากโรงงานหนึ่งด้าน แล้ว Fusion Splice ปลายอีกด้านเข้ากับสายหลัก

รายการ	Field Installable Connector	Pigtail + Fusion Splice
จุดเชื่อมต่อ	ภายในหรือใกล้ตัว Connector	ที่รอยสไปซ์ของ Pigtail
ต้องใช้ Splice Tray	ขึ้นอยู่กับระบบ	โดยทั่วไปต้องจัดเก็บรอยสไปซ์
เครื่องมือ	ตามเทคโนโลยี	Fusion Splicer
การซ่อม	ตามรุ่น Connector	ซ่อมหรือสไปซ์ใหม่ตามแบบ
งานที่พบ	FTTH, Outlet, Termination	ODF, Backbone, Distribution

การเลือกควรพิจารณาทั้งวิธีติดตั้งและโครงสร้างของจุดจัดเก็บสาย

⑱ Field Installable Connector เหมาะกับ Backbone หรือไม่?

ใช้ได้ในจุด Termination ที่การออกแบบรองรับ แต่ไม่ใช่คำตอบสำหรับทุกจุดเชื่อมต่อของสาย Backbone

งาน Backbone จำนวนมากใช้ Fusion Splicing สำหรับต่อเส้นใยระหว่างสาย และใช้ ODF หรือระบบ Distribution เพื่อจัดการพอร์ต

หากต้องการ Connector แบบเข้าหัวหน้างาน อาจพิจารณา Fusion Splice-On หรือ Mechanical Connector ตาม

• Loss Budget
• Return Loss Requirement
• สภาพแวดล้อม
• ความถี่ในการถอดเสียบ
• ความพร้อมของเครื่องมือ
• แนวทางบำรุงรักษา
• เกณฑ์ตรวจรับโครงการ

สำหรับงาน Backbone ที่มีความสำคัญสูง ควรพิจารณาความน่าเชื่อถือในระยะยาวมากกว่าความเร็วในการติดตั้งเพียงอย่างเดียว

⑲ Field Installable Connector เหมาะกับงาน CCTV หรือไม่?

เหมาะกับบางรูปแบบการเชื่อมต่อระบบกล้องวงจรปิดที่ใช้ Fiber Optic

ตัวอย่างเช่น จุดติดตั้ง Media Converter หรือ Fiber Switch ที่ต้องเชื่อมต่อเข้าพอร์ตผ่าน Connector

ข้อควรพิจารณา ได้แก่

• ชนิดพอร์ตของอุปกรณ์
• Single-mode หรือ Multimode
• SC หรือ LC
• UPC หรือ APC
• สภาพแวดล้อมภายนอกอาคาร
• ความสามารถในการกันน้ำของกล่อง
• การป้องกันแรงดึงสาย

Field Installable Connector ไม่ได้ทำให้จุดเชื่อมต่อกันน้ำได้เอง ต้องใช้กล่องหรืออุปกรณ์ป้องกันที่รองรับสภาพแวดล้อม

⑳ วิธีเลือก Field Installable Connector ก่อนซื้อ

ตรวจสอบข้อมูลอย่างน้อยดังนี้

1. เทคโนโลยี Mechanical หรือ Fusion
2. Connector Type
3. UPC หรือ APC
4. Single-mode หรือ Multimode
5. ขนาดสายที่รองรับ
6. Fiber Standard ที่รองรับ
7. Insertion Loss
8. Return Loss
9. Operating Temperature
10. เครื่องมือที่ต้องใช้
11. Cleave Length
12. วิธีล็อกและ Strain Relief
13. เงื่อนไข Re-Termination
14. ข้อกำหนดการติดตั้ง
15. การรองรับ Adapter
16. เกณฑ์ตรวจรับของระบบ

ในงานจริง comsiam แนะนำให้เลือกจากรุ่นที่มีข้อมูลติดตั้งและผลทดสอบชัดเจน มากกว่าพิจารณาเฉพาะราคาและรูปทรงภายนอก

㉑ ข้อผิดพลาดที่พบบ่อยในการติดตั้ง

ใช้ Cleave Length ของหัวคนละรุ่น

ทำให้ Fiber ไม่เข้าตำแหน่งภายใน

ไม่ทำความสะอาด Bare Fiber

ส่งผลต่อคุณภาพการเชื่อมต่อ

เลือกหัวไม่ตรงกับสาย

กลไกจับสายอาจไม่มั่นคง

ใช้ SC/APC และ SC/UPC ปะปน

อาจทำให้ Loss สูงและหน้าสัมผัสเสียหาย

ไม่ตรวจ Ferrule

อาจมีคราบหรือรอยเสียหายก่อนใช้งาน

ล็อกหัวไม่สมบูรณ์

ทำให้ Fiber เคลื่อนเมื่อใช้งาน

ดึงสายตึงเกินไป

อาจกระทบจุดเชื่อมต่อใน Connector

ใช้หัวในพื้นที่เปียกชื้นโดยไม่มีการป้องกัน

อาจกระทบความน่าเชื่อถือของการเชื่อมต่อ

ไม่ทดสอบหลังติดตั้ง

ทำให้ไม่ทราบว่า Loss ผ่านเกณฑ์หรือไม่

㉒ วิธีตรวจสอบหลังติดตั้ง Field Installable Connector

ตรวจสภาพภายนอก

Housing, Boot และ Strain Relief ต้องสมบูรณ์

ตรวจ End Face

ใช้เครื่องมือตรวจหน้าสัมผัสที่เหมาะสม และทำความสะอาดตามขั้นตอน

ตรวจ Optical Loss

ใช้ Light Source และ Optical Power Meter หรือเครื่องมือที่ข้อกำหนดระบุ

ตรวจ Return Loss เมื่อจำเป็น

ใช้วิธีและเครื่องมือที่รองรับ

ตรวจเส้นทาง

ยืนยันว่า Connector เชื่อมต่อกับพอร์ตปลายทางถูกต้อง

ตรวจแรงดึงและ Bend Radius

ต้องไม่มีแรงตึงหรือการดัดโค้งที่ผิดข้อกำหนด

บันทึก As-Built

บันทึก Connector Type, Cable ID, Port และผลทดสอบ

㉓ Troubleshooting: เข้าหัวแล้วสัญญาณไม่ผ่าน

อาการ	สาเหตุที่เป็นไปได้	วิธีตรวจ
ไม่มีแสงผ่าน	Fiber ไม่เข้าตำแหน่ง	ตรวจขั้นตอนประกอบ
Loss สูง	Cleave ไม่ดี	ตรวจหน้าตัดและระยะ
Loss สูง	End Face สกปรก	ตรวจและทำความสะอาด
ค่าผันผวน	กลไกจับสายหลวม	ตรวจตามคู่มือ
ค่าผันผวน	Fiber ถูกดัด	ตรวจ Bend Radius
เสียบพอร์ตไม่ได้	Connector Type ไม่ตรง	ตรวจหัวและ Adapter
เสียบได้แต่ Loss สูง	UPC/APC ไม่ตรงกัน	ตรวจชนิดหน้าสัมผัส
วัดไม่ผ่าน	Reference ผิด	ตั้งค่าเครื่องวัดใหม่
ใช้งานไม่ได้หลังติดตั้ง	พอร์ตหรืออุปกรณ์ผิด	ตรวจ Port Mapping

หากต้องแก้ไขหัวต่อ ให้ตรวจว่ารุ่นรองรับการประกอบใหม่หรือไม่ และไม่ฝืนเปิดหัวแบบล็อกถาวร

㉔ Checklist ก่อนส่งมอบงาน

• ตรวจชนิด Field Installable Connector
• ตรวจ SC, LC หรือ Connector Type อื่น
• ตรวจ UPC หรือ APC
• ตรวจชนิด Fiber
• ตรวจขนาดสาย
• ตรวจคู่มือและ Cleave Length
• เตรียมเครื่องมือให้ตรงรุ่น
• ตรวจความสะอาดก่อนเริ่ม
• ปอก Jacket ถูกต้อง
• ปอก Coating ถูกต้อง
• ทำความสะอาด Bare Fiber
• Cleave ตามระยะ
• สอด Fiber ตามขั้นตอน
• ล็อกกลไกสมบูรณ์
• ตรวจ Boot และ Strain Relief
• ตรวจ Connector End Face
• ตรวจ Bend Radius
• ทดสอบ Optical Loss
• ตรวจ Return Loss ตามข้อกำหนด
• ตรวจพอร์ตและปลายทาง
• ติด Label
• บันทึก As-Built

㉕ คำถามที่พบบ่อยเกี่ยวกับ Field Installable Connector

Field Installable Connector คืออะไร?

คือหัวต่อ Fiber Optic ที่ประกอบเข้ากับสายได้ในพื้นที่ติดตั้ง โดยมีหลายเทคโนโลยี เช่น Mechanical, Fusion Splice-On และ Epoxy-and-Polish

Field Installable Connector กับ Fast Connector เหมือนกันไหม?

Fast Connector เป็นชื่อที่มักใช้กับหัวแบบรวดเร็ว โดยเฉพาะ Mechanical แต่ Field Installable Connector ครอบคลุมเทคโนโลยีมากกว่า

Field Installable Connector ต้องใช้ Fusion Splicer ไหม?

ขึ้นอยู่กับประเภท Mechanical Fast Connector ไม่ต้องใช้ แต่ Fusion Splice-On Connector ต้องใช้ Fusion Splicer

Field Installable Connector ใช้กับ FTTH ได้ไหม?

ได้ หากหัวต่อรองรับสาย พอร์ต และมาตรฐานที่ระบบ FTTH กำหนด

SC/APC Field Installable Connector สีอะไร?

โดยทั่วไปสีเขียว

SC/UPC Field Installable Connector สีอะไร?

สำหรับ Single-mode โดยทั่วไปสีฟ้า

Mechanical Connector กับ Fusion Splice-On ต่างกันอย่างไร?

Mechanical ใช้กลไกจับและจัดแนว Fiber ส่วน Fusion Splice-On ใช้ Fusion Splicer หลอมเชื่อมเส้นใย

Field Installable Connector ใช้กับ Single-mode ได้ไหม?

ได้ หากเป็นรุ่นที่รองรับชนิด Single-mode และ Fiber Standard ที่ต้องการ

Field Installable Connector ใช้ซ้ำได้ไหม?

บางรุ่นรองรับ Re-Termination ส่วนบางรุ่นใช้ได้ครั้งเดียว ต้องตรวจคู่มือ

Field Installable Connector มี Loss เท่าไร?

แตกต่างตามผลิตภัณฑ์และวิธีติดตั้ง ต้องยึด Insertion Loss ของรุ่นจริงและเกณฑ์ตรวจรับ

ใช้กับระบบ CCTV ได้ไหม?

ได้ หากชนิด Connector และ Fiber ตรงกับอุปกรณ์ และมีการป้องกันสภาพแวดล้อมเหมาะสม

Field Installable Connector เหมาะกับ Backbone หรือไม่?

เหมาะกับบางจุด Termination ที่การออกแบบรองรับ โดยต้องพิจารณา Loss Budget และความน่าเชื่อถือระยะยาว

㉖ สรุป Field Installable Connector คืออะไร และเหมาะกับงานแบบไหน?

Field Installable Connector คือกลุ่มหัวต่อไฟเบอร์ออปติกที่สามารถติดตั้งกับสายได้ ณ หน้างาน โดยมีหลายเทคโนโลยี ได้แก่ Mechanical, Fusion Splice-On และ Epoxy-and-Polish

หัวแบบ Mechanical Fast Connector เหมาะกับงานที่ต้องการเข้าหัวรวดเร็วโดยไม่ใช้ Fusion Splicer ส่วน Fusion Splice-On Connector เหมาะกับงานที่ต้องการใช้กระบวนการ Fusion และมีเครื่องมือรองรับ

การเลือกใช้ควรพิจารณาประเภท Fiber, Connector, UPC/APC, ขนาดสาย, Loss Budget และสภาพแวดล้อมเป็นหลัก

สำหรับงาน FTTH, Fiber Outlet, Fiber Distribution Box และงานซ่อมปลายสาย Field Installable Connector เป็นตัวเลือกที่ช่วยให้ช่างติดตั้ง Connector ตามความยาวสายจริงได้อย่างยืดหยุ่น

แต่ความสำเร็จของงานไม่ได้วัดจากความเร็วในการประกอบเพียงอย่างเดียว ต้องตรวจความสะอาด Cleave Length คุณภาพหน้าสัมผัสและ Optical Loss หลังติดตั้งด้วย

comsiam แนะนำให้เลือกหัวต่อที่มีคู่มือเฉพาะรุ่นและข้อมูลผลทดสอบชัดเจน พร้อมเตรียมเครื่องมือและระบบตรวจรับให้เหมาะกับเทคโนโลยีที่เลือก

การเลือก Connector ถูกประเภทและติดตั้งอย่างเป็นระบบช่วยลดปัญหาสัญญาณไม่เสถียร ลดการกลับมาซ่อมซ้ำ และเพิ่มความน่าเชื่อถือของระบบ Fiber Optic ในระยะยาว

ComSiam Professional Team
