ไฟเบอร์ออฟติกสามารถส่งข้อมูลได้ไกลกว่าสายทองแดงมาก แต่ระยะทางที่ใช้งานได้จริงไม่ได้มีตัวเลขเดียว เพราะขึ้นอยู่กับชนิดของสาย ความเร็ว Optical Transceiver ความยาวคลื่น จำนวนจุดเชื่อม และค่า Loss รวมของระบบ
สำหรับงานบ้านทั่วไป ระยะเพียงไม่กี่สิบเมตรแทบไม่ใช่ปัญหาสำหรับ Fiber แต่ถ้าต้องเชื่อมระหว่างอาคาร ระหว่างโรงงาน หรือระยะหลายกิโลเมตร จำเป็นต้องดู Spec ของอุปกรณ์ทั้งสองฝั่งอย่างละเอียด
comsiam แนะนำว่าอย่าถามเพียงว่า “Fiber ไปได้กี่กิโลเมตร” แต่ควรถามว่า Fiber ชนิดไหน ใช้กับ Transceiver อะไร ที่ความเร็วเท่าไร และมี Optical Budget เท่าไร
หากต้องเดินสายระยะไกลหรือมีหลายจุดเชื่อม สามารถดูรายละเอียด บริการติดตั้งและเชื่อมไฟเบอร์ออฟติก สำหรับงานสไปซ์ ตรวจค่า Loss และทดสอบลิงก์ได้
① ไฟเบอร์ออฟติกส่งได้ไกลแค่ไหน
คำตอบคือ ตั้งแต่หลักสิบเมตรไปจนถึงหลายสิบกิโลเมตรหรือมากกว่านั้น ขึ้นอยู่กับระบบ
ตัวอย่างกว้าง ๆ ได้แก่
- Multimode ระยะสั้นภายในอาคาร
- Single Mode ระยะหลายกิโลเมตร
- Long Reach Optical Module ระยะไกลมาก
- ระบบ Telecom ที่ใช้เทคโนโลยีเฉพาะทาง
ดังนั้นคำว่า Fiber อย่างเดียวไม่เพียงพอที่จะบอกระยะทาง
② ทำไม Fiber ส่งได้ไกลกว่าสาย LAN
Fiber ใช้แสงเป็นตัวส่งข้อมูล และมีการสูญเสียสัญญาณต่ำกว่าสายทองแดงในระยะไกล
ข้อได้เปรียบหลักคือ
- Loss ต่ำ
- ไม่ถูกรบกวนด้วย EMI แบบสายทองแดง
- รองรับ Bandwidth สูง
- เหมาะกับการส่งข้อมูลระยะไกล
จึงเป็นเหตุผลที่ระบบ Backbone และผู้ให้บริการอินเทอร์เน็ตเลือกใช้ Fiber
③ สาย LAN ทั่วไปไปได้ไกลแค่ไหน
Ethernet ผ่านสายทองแดงมาตรฐานทั่วไป เช่น Cat5e, Cat6 และ Cat6A ถูกออกแบบให้หนึ่ง Channel มีระยะประมาณ 100 เมตรในหลายมาตรฐาน
หากเกินระยะนี้ อาจต้องใช้
- Switch เพิ่ม
- Ethernet Extender
- Fiber Optic
- Wireless Point-to-Point
ดังนั้นถ้าต้องเชื่อมอาคารที่ห่างกันมาก Fiber มักเหมาะกว่า
④ Single Mode ส่งได้ไกลแค่ไหน
Single Mode รองรับระยะทางไกลมากกว่าระบบ Multimode
ระยะจริงอาจอยู่ที่
- 2 km
- 10 km
- 20 km
- 40 km
- 80 km
หรือมากกว่านั้นในระบบเฉพาะ
แต่ระยะเหล่านี้ไม่ได้เกิดจากตัวสายเพียงอย่างเดียว ต้องใช้ Optical Module ที่ออกแบบมารองรับระยะนั้นด้วย
⑤ Multimode ส่งได้ไกลแค่ไหน
Multimode เหมาะกับระยะสั้นถึงปานกลาง
ระยะขึ้นอยู่กับ
- OM1
- OM2
- OM3
- OM4
- OM5
- ความเร็วของระบบ
- Transceiver
ตัวอย่างเช่น 10G บน Multimode จะมีระยะใช้งานตามมาตรฐานและประเภท OM ที่เลือก
ดังนั้นถ้าต้องการระยะไกลมาก Single Mode มักเหมาะกว่า
⑥ ความเร็วสูงขึ้น ระยะจะสั้นลงไหม
ในหลายระบบมีแนวโน้มเช่นนั้น
เมื่อความเร็วสูงขึ้น ความต้องการด้านคุณภาพสัญญาณและ Bandwidth สูงขึ้น ทำให้ระยะที่รองรับในบาง Media ลดลง
โดยเฉพาะ Multimode
ตัวอย่างเช่นสายชนิดเดียวกันอาจรองรับ 1G ได้ไกลกว่า 10G หรือ 40G
แต่ต้องดูมาตรฐานจริงของแต่ละระบบ
⑦ ระยะทางทำให้ความเร็วลดลงหรือไม่
ถ้า Link ยังทำงานอยู่ภายใน Specification ความเร็ว Ethernet มักไม่ได้ค่อย ๆ ลดตามระยะทางเหมือนสัญญาณ Analog แบบง่าย ๆ
ตัวอย่าง
10GbE Link ถ้าอุปกรณ์ Negotiation ที่ 10 Gbps และ Optical Signal อยู่ในเกณฑ์ ก็ยังเป็น 10 Gbps
แต่เมื่อ Loss สูงจนเกินขีดจำกัด อาจเกิด
- Error
- Link Flap
- Packet Loss
- Link Down
แทนที่จะค่อย ๆ ลดเป็น 8 Gbps หรือ 5 Gbps โดยอัตโนมัติ
⑧ อะไรเป็นตัวกำหนดระยะของ Fiber
ปัจจัยหลัก ได้แก่
- Fiber Type
- Optical Transmitter
- Optical Receiver
- Wavelength
- Connector Loss
- Splice Loss
- Splitter Loss
- Bend Loss
- Safety Margin
- Optical Budget
ทุกอย่างต้องคำนวณร่วมกัน
⑨ Optical Budget คืออะไร
Optical Budget คือช่วงกำลังแสงที่ระบบสามารถยอมรับได้ระหว่างต้นทางและปลายทาง
พูดง่าย ๆ คือ
กำลังส่ง – Loss รวม = กำลังที่ Receiver ได้รับ
หากค่าที่ปลายทางต่ำเกินกว่าที่ Receiver ต้องการ Link อาจใช้งานไม่ได้
จึงไม่ควรมองแค่ระยะเป็นเมตรหรือกิโลเมตร
⑩ Loss ของสาย Fiber คืออะไร
Loss คือการลดลงของกำลังแสงระหว่างเดินทาง
เกิดได้จาก
- ตัวสาย
- Connector
- Adapter
- Splice
- Splitter
- การโค้งสาย
หน่วยที่ใช้บ่อยคือ dB
หาก Loss สะสมสูงมาก ระบบอาจเริ่มไม่เสถียร
⑪ สายยิ่งยาว Loss ยิ่งมากจริงไหม
จริง
ตัวสายมี Attenuation ต่อระยะทาง
ตัวอย่างแนวคิดง่าย ๆ
สายสั้น
↓
Loss น้อย
สายยาว
↓
Loss สะสมมากขึ้น
แต่ Fiber มี Attenuation ต่ำมากเมื่อเทียบกับสายทองแดงในงานระยะไกล
⑫ Connector เพิ่ม Loss หรือไม่
เพิ่ม
ทุกจุด Connection สามารถเพิ่ม Loss ได้
ตัวอย่างระบบ
Transceiver
↓
Patch Cord
↓
Adapter
↓
Backbone
↓
Adapter
↓
Patch Cord
↓
Transceiver
แต่ละ Connector Pair มี Loss ของตัวเอง
ดังนั้นระบบที่มีจุดต่อจำนวนมากควรคำนวณเผื่อไว้
⑬ Fusion Splice เพิ่ม Loss หรือไม่
เพิ่มเช่นกัน แต่ Fusion Splice ที่ทำดีจะมี Loss ต่ำมาก
ถ้าจุดเชื่อมมีปัญหา อาจเกิดจาก
- Cleave ไม่ดี
- Fiber ไม่ตรงแกน
- มีฝุ่น
- เครื่องตั้งค่าไม่ถูก
- Fiber Type ไม่ตรง
จึงควรตรวจผลหลัง Splice ทุกครั้ง
⑭ Fast Connector มีผลต่อระยะไหม
มีได้
Fast Connector เพิ่มจุด Loss เช่นเดียวกับ Connector อื่น
ถ้าติดตั้งไม่ดี Loss อาจสูงกว่าที่ควร
ระบบระยะไกลหรือมี Optical Margin ต่ำจึงควรให้ความสำคัญกับคุณภาพการเข้าหัวมากเป็นพิเศษ
⑮ Splitter ทำให้สัญญาณลดลงมากไหม
ทำให้ลดลงอย่างมีนัยสำคัญ
ในระบบ PON Optical Splitter จะแบ่งกำลังแสงออกไปหลายทาง
เช่น
- 1:2
- 1:4
- 1:8
- 1:16
- 1:32
- 1:64
ยิ่งแบ่งหลายทาง Loss ก็ยิ่งเพิ่ม
ดังนั้น FTTH ต้องออกแบบ Split Ratio ร่วมกับ Optical Budget
⑯ Fiber โค้งแล้วระยะลดลงไหม
การโค้งสายไม่ได้ทำให้ระยะทางทางกายภาพลดลง แต่สามารถเพิ่ม Loss
โดยเฉพาะถ้าโค้งต่ำกว่า Minimum Bend Radius
อาจทำให้แสงบางส่วนรั่วออกจาก Core
ผลคือ Optical Power ที่ปลายทางลดลง
⑰ สายไม่ขาด แต่ทำไมสัญญาณหายได้
เพราะ Fiber อาจเกิด Loss สูงโดยที่เส้นใยยังไม่ขาดสนิท
ตัวอย่าง
- สายพับ
- สายถูกกด
- Connector สกปรก
- Splice ไม่ดี
- Adapter เสีย
- Fiber แตกบางส่วน
จึงต้องวัดค่า ไม่ควรตรวจจากภายนอกอย่างเดียว
⑱ 1 Gbps ส่งได้ไกลแค่ไหน
ขึ้นอยู่กับ Optical Standard
ตัวอย่าง Gigabit Ethernet มี Module หลายประเภทสำหรับระยะต่างกัน
เช่น
- ระยะสั้น
- หลักกิโลเมตร
- หลายสิบกิโลเมตร
ดังนั้นต้องดูรหัส Module มากกว่าดูแค่คำว่า 1G
⑲ 10 Gbps ส่งได้ไกลแค่ไหน
10GbE ก็มีหลายมาตรฐาน
ตัวอย่างแนวคิดที่พบบ่อย
10G SR
เหมาะกับระยะสั้นและ Multimode
10G LR
เหมาะกับ Single Mode ระยะไกลกว่า
10G ER
รองรับระยะไกลขึ้นอีก
ชื่อเหล่านี้ช่วยบอกลักษณะการใช้งานโดยรวม แต่ควรตรวจ Datasheet ของ Module จริง
⑳ 25G 40G และ 100G ส่งได้ไกลไหม
ส่งได้ไกล แต่ต้องเลือกมาตรฐานและ Optical Module ให้เหมาะสม
ระบบความเร็วสูงมีทั้ง
- Short Reach
- Long Reach
- Data Center Interconnect
- Telecom
ดังนั้น Fiber ไม่ได้จำกัดอยู่ที่ 1G หรือ 10G
㉑ FTTH จากชุมสายมาถึงบ้านได้ไกลแค่ไหน
ขึ้นอยู่กับมาตรฐาน PON และการออกแบบของผู้ให้บริการ
ต้องดู
- OLT
- ONT
- Split Ratio
- Fiber Loss
- Connector
- Splice
- Optical Class
ผู้ใช้ปลายทางจึงไม่สามารถดูระยะทางอย่างเดียวแล้วสรุปได้ว่าติดตั้งได้หรือไม่ได้
㉒ บ้านอยู่ไกลจากตู้ Fiber จะเน็ตช้ากว่าไหม
ไม่จำเป็น
ถ้ายังอยู่ใน Optical Budget และระบบถูกออกแบบตามมาตรฐาน ความเร็วแพ็กเกจไม่ได้ลดลงโดยตรงเพราะบ้านห่างกว่าอีกหลังเล็กน้อย
แต่ระยะที่เพิ่มขึ้นทำให้ Loss เพิ่ม
ถ้าระบบมี Margin ต่ำมากอยู่แล้ว อาจส่งผลต่อความเสถียรได้
㉓ Fiber 100 เมตรกับ 1 กิโลเมตร ความเร็วต่างกันไหม
ถ้าใช้ระบบที่รองรับทั้งสองระยะและ Link ทำงานตามมาตรฐาน ความเร็ว Ethernet สามารถเท่ากันได้
ตัวอย่าง
ทั้งสอง Link เป็น 10GbE
ก็ยังเป็น 10 Gbps ตาม Logical Link Speed
สิ่งที่ต่างคือ Optical Loss และ Margin ของระบบ
㉔ ทำไม Fiber ถึงเหมาะกับการเชื่อมอาคาร
เพราะสามารถรองรับ
- ระยะไกล
- ความเร็วสูง
- EMI ต่ำ
- Isolation ทางไฟฟ้า
- การอัปเกรดความเร็วในอนาคต
ตัวอย่าง
อาคาร A
↓
1 km Single Mode Fiber
↓
อาคาร B
สามารถทำได้ง่ายกว่าการพยายามลาก Ethernet Copper ระยะเดียวกัน
㉕ ถ้าระยะ 200 เมตรควรใช้ Fiber หรือ LAN
โดยทั่วไป Fiber เป็นตัวเลือกที่เหมาะกว่า Ethernet Copper มาตรฐานที่มีข้อจำกัดราว 100 เมตรต่อ Channel
ตัวอย่าง
Switch A
↓
Fiber 200 m
↓
Switch B
ไม่จำเป็นต้องวาง Switch กลางทางเพียงเพื่อขยาย Copper Ethernet
㉖ ถ้าระยะ 50 เมตรจำเป็นต้องใช้ Fiber ไหม
ไม่จำเป็นเสมอไป
Cat6 หรือ Cat6A อาจเหมาะกว่า หาก
- ระยะสั้น
- ไม่มี EMI สูง
- ต้องการ PoE
- อุปกรณ์มี RJ45 อยู่แล้ว
Fiber เหมาะเมื่อมีเหตุผลอื่น เช่น
- เชื่อมคนละอาคาร
- ต้องการ Isolation
- ต้องการ Backbone
- เผื่ออนาคต
㉗ จะรู้ได้อย่างไรว่า Module รองรับกี่กิโลเมตร
ดู Datasheet หรือ Label ของ Optical Module
ข้อมูลสำคัญ เช่น
- Speed
- Wavelength
- Fiber Type
- Reach
- Connector
- Tx Power
- Receiver Sensitivity
ตัวอย่างอาจระบุว่า
10G / SMF / 1310 nm / 10 km
นั่นหมายความว่าถูกออกแบบมาสำหรับ Single Mode ระยะประมาณ 10 km ตามเงื่อนไขมาตรฐานของอุปกรณ์
㉘ ใช้ Module 20 km กับสาย 100 เมตรได้ไหม
บางระบบสามารถใช้ได้ แต่ต้องระวัง Optical Power สูงเกิน Receiver Specification
อย่าคิดว่า Module ระยะไกลยิ่งดีกว่าเสมอ
ในบางกรณีอาจต้องใช้ Optical Attenuator
จึงควรเลือก Module ให้เหมาะกับระยะจริง
㉙ Optical Power สูงเกินไปก็มีปัญหาได้หรือไม่
ได้
Receiver มีช่วงกำลังแสงที่รองรับ
ถ้า Optical Power สูงเกิน Maximum Receiver Input อาจทำให้
- Error
- Receiver Saturation
- Link ผิดปกติ
ดังนั้นต้องดูทั้งค่าต่ำสุดและสูงสุด
㉚ วิธีตรวจว่า Fiber ระยะไกลยังดีอยู่หรือไม่
เครื่องมือที่ใช้ได้ เช่น
Optical Power Meter
วัดกำลังแสงปลายทาง
Light Source
ใช้ร่วมกับ Power Meter เพื่อวัด Link Loss
OTDR
ใช้ตรวจ
- ระยะทาง
- Connector
- Splice
- จุด Loss
- จุดขาด
สำหรับระบบระยะไกล OTDR มีประโยชน์มากในการหาตำแหน่งปัญหา
㉛ OTDR บอกระยะสายขาดได้อย่างไร
OTDR ส่ง Pulse แสงเข้าไปใน Fiber แล้ววิเคราะห์แสงสะท้อนกลับ
จึงสามารถประมาณระยะจากต้นทางไปยังเหตุการณ์ต่าง ๆ เช่น
- Connector
- Splice
- Bend
- Break
หากสายขาดที่ประมาณ 860 เมตร OTDR สามารถช่วยช่างจำกัดพื้นที่ค้นหาปัญหาได้มาก
㉜ งานระยะไกลควรเผื่อ Optical Margin หรือไม่
ควร
ไม่ควรออกแบบระบบให้ Receiver ได้รับกำลังแสงใกล้ขีดจำกัดพอดี
ควรมี Margin สำหรับ
- Connector เสื่อม
- สายเสื่อม
- การซ่อมในอนาคต
- จุด Splice เพิ่ม
- อุณหภูมิ
- ความคลาดเคลื่อนอุปกรณ์
ระบบที่มี Margin ดีจะดูแลรักษาง่ายกว่า
㉝ ยิ่งต่อสายหลายครั้ง ระยะใช้งานยิ่งลดไหม
ในทางปฏิบัติ การเพิ่มจุดต่อเพิ่ม Loss
จึงทำให้ Optical Budget เหลือน้อยลง
หากมี
- 10 จุด Splice
- Adapter หลายจุด
- Splitter
ระบบอาจรองรับระยะหรือ Margin ได้น้อยกว่าลิงก์ที่เป็นสายต่อเนื่อง
㉞ สายคุณภาพต่ำมีผลต่อระยะไหม
มี
Fiber ที่ไม่ได้มาตรฐานหรือมีคุณภาพการผลิตต่ำอาจมี Attenuation สูงกว่า
Connector และ Patch Cord คุณภาพต่ำก็สามารถเพิ่ม Loss ได้
งานระยะไกลจึงควรเลือกอุปกรณ์ที่มี Specification ชัดเจน
㉟ ระยะ Fiber ในบ้านต้องกังวลไหม
ส่วนใหญ่ไม่มาก
บ้านทั่วไปอาจมีสายเพียง
- 10 เมตร
- 20 เมตร
- 30 เมตร
- 50 เมตร
ซึ่งสั้นมากเมื่อเทียบกับความสามารถของ Single Mode
สิ่งที่ควรกังวลมากกว่าคือ
- สายพับ
- Connector สกปรก
- สายถูกกด
- เข้าหัวไม่ดี
㊱ ต่อ Fiber ไปโรงรถ 100 เมตรเหมาะไหม
เหมาะ
ถ้าต้องการเชื่อม Network จากบ้านไปยังโรงรถหรืออาคารแยก Fiber เป็นตัวเลือกที่ดี
สามารถวางระบบ
บ้าน
↓
Fiber
↓
Switch โรงรถ
↓
Camera / Access Point / PC
แต่ต้องเตรียมไฟฟ้าให้ Switch ฝั่งปลายทางด้วย
㊲ Fiber ไปกล้อง CCTV ระยะ 1 km ได้ไหม
ได้ หากออกแบบระบบถูกต้อง
ตัวอย่าง
Control Room
↓
Single Mode Fiber
↓
PoE Switch ปลายทาง
↓
IP Camera
ต้องเลือก SFP หรือ Media Converter ให้รองรับระยะ 1 km หรือมากกว่า
㊳ ถ้าสายยาวเกิน Spec จะเกิดอะไรขึ้น
อาจเกิด
- Link ไม่ขึ้น
- Link หลุด
- Packet Error
- Performance ไม่เสถียร
เพราะ Optical Power ที่ Receiver ได้รับต่ำเกินไป
ไม่ควรหวังว่า “เกินนิดหน่อยคงใช้ได้” ในงานที่ต้องการความเสถียร
㊴ วิธีเลือกระยะ Module แบบง่าย
เริ่มจาก
- วัดระยะจริง
- เผื่อสาย
- นับ Connector
- นับ Splice
- ตรวจ Fiber Type
- เลือก Module
- ตรวจ Optical Budget
อย่าเลือกจากระยะสายเพียงอย่างเดียว
㊵ ติดตั้งเสร็จแล้วควรวัดอะไรบ้าง
อย่างน้อยควรตรวจ
- Optical Power
- Link Status
- Link Speed
- Packet Loss
- Speed Test ตามระบบ
งาน Backbone ควรเพิ่ม
- Link Loss Test
- OTDR Result
หากเป็นงานระยะไกลหรือมีหลายจุดเชื่อม สามารถใช้ บริการวัดค่าและสไปซ์ไฟเบอร์ เพื่อตรวจ Optical Loss และจุดผิดปกติหลังติดตั้งได้
㊶ ระยะทางกับ Latency เกี่ยวกันไหม
เกี่ยวในทางฟิสิกส์ เพราะสัญญาณต้องใช้เวลาเดินทาง
แต่สำหรับสาย Fiber ภายในบ้านหรือระหว่างอาคารระยะไม่กี่กิโลเมตร ผลกระทบมักเล็กมากเมื่อเทียบกับ Latency จาก
- Router
- ISP
- Internet Routing
- Server
- Wi-Fi
จึงไม่ควรใช้ระยะ Fiber ภายในบ้านเป็นตัวอธิบาย Ping สูงทันที
㊷ Fiber ยาวขึ้นทำให้ Speed Test ลดลงไหม
ถ้าลิงก์ยังอยู่ใน Spec ไม่ควรลดลงเพียงเพราะสายยาวขึ้นเล็กน้อย
Speed Test ลดลงมักเกิดจากปัจจัย เช่น
- ISP
- Router
- Port Speed
- Wi-Fi
- Server
- Congestion
แต่ถ้า Fiber มี Loss สูงจนเกิด Error ก็อาจกระทบ Performance ได้
㊸ สรุปไฟเบอร์ออฟติกส่งได้ไกลแค่ไหน
ไฟเบอร์ออฟติกไม่มีระยะสูงสุดเพียงตัวเลขเดียว
Single Mode สามารถรองรับระยะหลายกิโลเมตรหรือไกลกว่านั้นได้ ส่วน Multimode เหมาะกับระยะสั้นกว่า โดยระยะจริงขึ้นอยู่กับมาตรฐาน ความเร็ว และ Optical Module
สิ่งสำคัญคือระยะทางไม่ได้ทำให้ความเร็ว Ethernet ค่อย ๆ ลดลงโดยตรง หาก Link ยังอยู่ใน Specification แต่ระยะที่เพิ่มขึ้นจะเพิ่ม Optical Loss และลด Margin ของระบบ
ดังนั้นก่อนติดตั้งควรตรวจ
- Fiber Type
- ระยะจริง
- Transceiver
- Wavelength

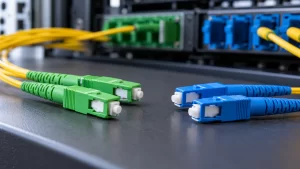

- Connector
- Splice
- Optical Budget

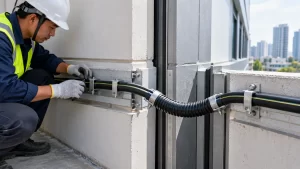

สำหรับบ้านทั่วไป comsiam แนะนำว่าอย่ากังวลกับระยะ Fiber ภายในบ้านมากเกินไป แต่ควรให้ความสำคัญกับการเดินสายไม่ให้หัก การเข้าหัวที่สะอาด และการตรวจค่าแสงหลังติดตั้ง เพราะสามเรื่องนี้มีผลต่อความเสถียรในงานจริงมากกว่า
