สายไฟเบอร์ออฟติกมีกี่ประเภท? แต่ละแบบเหมาะกับงานอะไร

สายไฟเบอร์ออฟติกไม่ได้มีเพียงชนิดเดียว แต่แบ่งได้หลายประเภทตามโครงสร้าง จำนวน Core สภาพแวดล้อม และรูปแบบการติดตั้ง หากเลือกผิดอาจทำให้สายเสียหายเร็ว เดินงานยาก หรือใช้งานไม่เหมาะกับอุปกรณ์ปลายทาง

สำหรับผู้ที่กำลังวางระบบบ้าน สำนักงาน หรือเชื่อมระหว่างอาคาร comsiam แนะนำให้เริ่มจากแยกก่อนว่างานนั้นเป็น Indoor, Outdoor, Drop, Armored หรือสายสำเร็จรูปแบบ Patch Cord เพราะแต่ละแบบถูกออกแบบมาคนละหน้าที่

หากเป็นงานที่ต้องเดินสายจริงและมีจุดเชื่อมหลายตำแหน่ง สามารถดูรายละเอียด บริการเดินสายและสไปซ์ไฟเบอร์ สำหรับงานติดตั้งและตรวจวัดระบบได้

① สายไฟเบอร์ออฟติกแบ่งประเภทอย่างไร

สามารถแบ่งได้หลายวิธี เช่น

• แบ่งตามโหมดของแสง
• แบ่งตามสถานที่ติดตั้ง
• แบ่งตามโครงสร้างสาย
• แบ่งตามจำนวน Core
• แบ่งตามรูปแบบหัว Connector

ถ้าแบ่งแบบใช้งานจริง จะพบสายหลัก ๆ เช่น

• Single Mode
• Multimode
• Indoor Fiber
• Outdoor Fiber
• Drop Fiber
• Armored Fiber
• Aerial Fiber
• Direct Burial Fiber
• Patch Cord
• Pigtail

② Single Mode Fiber

Single Mode ใช้ Core ขนาดเล็ก

เหมาะกับงานที่ต้องการ

• ระยะทางไกล
• Backbone
• FTTH
• เชื่อมระหว่างอาคาร
• ระบบผู้ให้บริการ
• ความเร็วสูง

สายชนิดนี้พบได้มากที่สุดในงานอินเทอร์เน็ต Fiber บ้าน

③ Multimode Fiber

Multimode มี Core ใหญ่กว่า Single Mode

เหมาะกับ

• Data Center
• ห้อง Server
• Backbone ภายในอาคาร
• ระยะสั้นถึงปานกลาง
• ระบบ 10G/40G/100G บางมาตรฐาน

ประเภทที่พบได้บ่อย เช่น

• OM1
• OM2
• OM3
• OM4
• OM5

④ Indoor Fiber คืออะไร

Indoor Fiber คือสายที่ออกแบบสำหรับติดตั้งภายในอาคาร

เหมาะกับ

• ห้อง Network
• ฝ้า
• รางสาย
• ตู้ Rack
• สำนักงาน

ข้อดีคือสายมักมีความยืดหยุ่นและจัดการง่ายกว่าสาย Outdoor

แต่ไม่ควรนำไปใช้งานกลางแจ้งระยะยาว หาก Jacket ไม่ได้ออกแบบให้ทน UV และสภาพอากาศ

⑤ Outdoor Fiber คืออะไร

Outdoor Fiber ถูกออกแบบให้ทนสภาพแวดล้อมภายนอกมากกว่า

เช่น

• แสงแดด
• ฝน
• ความชื้น
• อุณหภูมิ
• แรงดึง

เหมาะกับงาน

• ระหว่างอาคาร
• ตามเสา
• ในท่อภายนอก
• โรงงาน
• พื้นที่เปิด

⑥ Drop Fiber คืออะไร

Drop Fiber เป็นสายที่ใช้เชื่อมจากจุดกระจายของผู้ให้บริการไปยังผู้ใช้งาน

พบได้มากในระบบ FTTH

ลักษณะเด่นคือ

• ขนาดไม่ใหญ่
• เดินเข้าบ้านได้ง่าย
• มีวัสดุเสริมแรง
• เหมาะกับระยะ Last Mile

บางรุ่นเป็นแบบ Flat Drop ที่เห็นได้บ่อยตามงานอินเทอร์เน็ตบ้าน

⑦ Flat Drop Fiber คืออะไร

Flat Drop Fiber มีหน้าตัดแบน

โดยทั่วไปภายในจะมี

• Optical Fiber
• Strength Member
• Outer Jacket

ข้อดีคือขนาดกะทัดรัดและติดตั้งง่าย

นิยมใช้ใน FTTH จากภายนอกเข้าสู่บ้านหรืออาคาร

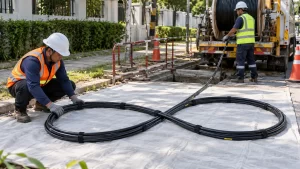

⑧ Figure-8 Fiber คืออะไร

Figure-8 Fiber มีส่วนของ Messenger หรือ Strength Member แยกออกจากตัวสาย

ลักษณะคล้ายเลข 8

เหมาะกับงานแขวนอากาศ เพราะสามารถใช้ส่วน Messenger รับแรงแทน Fiber Core

พบได้ในงาน

• Outdoor
• Aerial
• ระหว่างเสา
• ระบบ Distribution

⑨ Armored Fiber คืออะไร

Armored Fiber มีชั้นป้องกันเสริมเพื่อเพิ่มความแข็งแรง

ช่วยป้องกัน

• แรงกด
• การกระแทก
• สัตว์กัด
• สภาพแวดล้อมหนัก

เหมาะกับ

• โรงงาน
• Outdoor
• ท่อใต้ดิน
• พื้นที่เสี่ยง
• งานอุตสาหกรรม

⑩ Armored Fiber ต่างจากสายธรรมดาอย่างไร

สายธรรมดาเน้นการป้องกันพื้นฐาน

ส่วน Armored เพิ่มชั้นป้องกันทางกล

จึงแข็งแรงกว่า แต่ก็

• หนักกว่า
• ใหญ่กว่า
• โค้งยากกว่า
• ราคาสูงกว่า

ไม่จำเป็นต้องใช้ Armored ทุกงาน

⑪ Direct Burial Fiber คืออะไร

Direct Burial Fiber ถูกออกแบบให้สามารถติดตั้งใต้ดินได้ตามเงื่อนไขของผู้ผลิต

ต้องทนต่อ

• ความชื้น
• แรงกด
• สภาพดิน
• การเปลี่ยนแปลงอุณหภูมิ

แต่แม้จะเป็น Direct Burial การใช้ท่อป้องกันเพิ่มก็ช่วยให้ซ่อมและเปลี่ยนสายภายหลังง่ายขึ้น

⑫ Aerial Fiber คืออะไร

Aerial Fiber คือสายสำหรับติดตั้งแบบแขวน

ใช้กับ

• เสาไฟ
• เสาโทรคมนาคม
• ระหว่างอาคาร

ต้องออกแบบให้รับแรงดึงและสภาพอากาศได้ดี

บางประเภทใช้ Messenger Wire ในตัว

⑬ ADSS Fiber คืออะไร

ADSS ย่อมาจาก All-Dielectric Self-Supporting

เป็นสาย Fiber ที่สามารถแขวนได้โดยไม่ต้องใช้ Messenger โลหะแยก

จุดเด่นคือไม่มีตัวนำโลหะเป็นองค์ประกอบหลักของโครงสร้างรับแรง

นิยมใช้กับ

• ระบบภายนอก
• แนวเสา
• งานที่ต้องการลดปัญหาทางไฟฟ้า

⑭ Loose Tube Fiber คืออะไร

Loose Tube เป็นโครงสร้างที่ Fiber Core ถูกจัดอยู่ภายใน Tube

ช่วยป้องกันเส้นใยจาก

• แรงดึง
• ความชื้น
• การเปลี่ยนแปลงอุณหภูมิ

พบได้มากในสาย Outdoor และ Backbone

⑮ Tight Buffered Fiber คืออะไร

Tight Buffered Fiber มีชั้น Buffer หุ้มใกล้กับเส้น Fiber

เหมาะกับงาน Indoor และสายที่ต้องการจัดการ Core ได้ง่าย

มักพบใน

• Distribution Cable
• Breakout Cable
• Patch Cord

⑯ Breakout Fiber คืออะไร

Breakout Cable มี Fiber แต่ละเส้นแยก Jacket ย่อยของตัวเองอยู่ภายในสายหลัก

ข้อดีคือแข็งแรงและเข้าหัวโดยตรงได้ง่าย

เหมาะกับ

• อาคาร
• Data Center
• งานที่ต้องแยกไปหลายอุปกรณ์

แต่ขนาดสายจะใหญ่กว่าสายแบบ Distribution

⑰ Distribution Fiber คืออะไร

Distribution Cable รวมหลาย Core ไว้ภายใน Jacket เดียว

ขนาดกะทัดรัดกว่า Breakout

นิยมใช้เป็น

• Backbone
• สายภายในอาคาร
• เชื่อมตู้ Network

มักต้องใช้กล่องพักสายหรือ Patch Panel เมื่อแยก Core ไปใช้งาน

⑱ Ribbon Fiber คืออะไร

Ribbon Fiber จัดเส้น Fiber หลาย Core เรียงเป็นแถบ

ข้อดีคือสามารถจัดการ Fiber จำนวนมากได้สะดวก

นิยมใช้ใน

• Data Center
• Telecom
• Backbone ขนาดใหญ่
• สาย Core จำนวนมาก

งานทั่วไปในบ้านแทบไม่จำเป็นต้องใช้

⑲ Simplex Fiber คืออะไร

Simplex หมายถึงสายที่มี Fiber สำหรับใช้งานหนึ่งเส้นทาง

พบได้ใน Patch Cord บางประเภท

เหมาะกับระบบที่ใช้ Fiber Core เดียว เช่นบางระบบ BiDi

⑳ Duplex Fiber คืออะไร

Duplex มี Fiber สองเส้น

มักใช้

• เส้นหนึ่งส่ง
• เส้นหนึ่งรับ

พบได้บ่อยใน Ethernet Fiber

เช่น

Switch A
↓
Duplex Fiber
↓
Switch B

㉑ 1 Core, 2 Core, 4 Core ต่างกันอย่างไร

จำนวน Core หมายถึงจำนวนเส้น Fiber ภายใน Cable

ตัวอย่าง

1 Core

เหมาะกับงาน FTTH หรือ BiDi บางระบบ

2 Core

เหมาะกับ Ethernet แบบ Tx/Rx

4 Core ขึ้นไป

เหมาะกับงานที่ต้องการสำรอง Core หรือรองรับหลาย Link

㉒ งานบ้านควรเผื่อ Core หรือไม่

ควร หากระยะทางและค่าติดตั้งสูง

ตัวอย่าง ถ้าจะเชื่อมบ้านกับอาคารอีกหลัง และต้องเดินท่อใหม่ทั้งหมด

การใช้สาย 4 Core แทน 2 Core อาจช่วยให้มี Core สำรองสำหรับอนาคต

เพราะค่าเพิ่มของสายอาจน้อยกว่าค่าเดินงานใหม่ทั้งหมดในภายหลัง

㉓ Patch Cord คืออะไร

Patch Cord คือสาย Fiber สำเร็จรูปที่มี Connector ทั้งสองด้าน

ตัวอย่าง

SC/APC → SC/APC

LC/UPC → LC/UPC

นิยมใช้เชื่อม

• ODF
• Patch Panel
• ONT
• Switch
• SFP
• Media Converter

㉔ Pigtail คืออะไร

Pigtail มี Connector แค่ด้านเดียว

อีกด้านเป็น Fiber เปล่าสำหรับเชื่อมกับสายหลัก

ตัวอย่าง

สาย Backbone
↓
Fusion Splice
↓
Pigtail
↓
Adapter
↓
Patch Cord

เหมาะกับงาน Termination ในตู้ Fiber

㉕ Pre-Terminated Fiber คืออะไร

Pre-Terminated Fiber คือสายที่โรงงานติด Connector มาให้เรียบร้อยแล้ว

ข้อดีคือ

• ไม่ต้อง Splice หน้างาน
• ติดตั้งเร็ว
• คุณภาพ Connector สม่ำเสมอ
• ลดเครื่องมือหน้างาน

ข้อเสียคือ Connector มีขนาดใหญ่ ทำให้ลากผ่านท่อแคบได้ยาก

㉖ สาย FTTH ใช้แบบไหน

ระบบ FTTH มักใช้

• Single Mode
• Drop Fiber
• 1 Core หรือจำนวน Core ตามระบบ
• SC/APC ในหลายระบบ

แต่ Spec จริงต้องดูผู้ให้บริการ

ไม่ควรเดาว่าทุก ISP ใช้เหมือนกันทั้งหมด

㉗ งานระหว่างอาคารใช้สายอะไร

โดยทั่วไปควรดู

• Outdoor Rating
• Single Mode
• จำนวน Core
• วิธีเดินสาย
• แขวนหรือฝัง
• ระยะทาง

ตัวอย่าง หากเดินในท่อใต้ดิน อาจใช้ Outdoor Fiber ที่เหมาะกับท่อ

หากแขวนระหว่างเสา อาจใช้ Aerial หรือ ADSS

㉘ งานภายในบ้านใช้สายอะไร

ถ้าต้องการ Fiber Backbone ภายในบ้าน

อาจเลือก

• Indoor Single Mode
• Pre-Terminated Fiber
• Patch Cord ตามระยะ
• FTTR Cable ในระบบที่รองรับ

สิ่งสำคัญคือเลือก Jacket ที่เหมาะกับพื้นที่และติดตั้งโดยไม่ทำให้สายโค้งเกินกำหนด

㉙ สายสำหรับ Data Center ใช้อะไร

ขึ้นอยู่กับ Architecture

อาจพบ

• OM3
• OM4
• OM5
• OS2
• MPO/MTP
• LC Duplex
• Ribbon Fiber

Data Center ต้องดูทั้งความเร็ว จำนวน Port และระยะทางก่อนตัดสินใจ

㉚ สาย Fiber สำหรับ CCTV ควรเลือกอย่างไร

ถ้ากล้องอยู่ไกลจากห้อง Control สามารถใช้ Fiber เป็น Backbone

ตัวอย่าง

Control Room
↓
Fiber
↓
PoE Switch
↓
IP Camera

มักเลือก Single Mode Outdoor สำหรับระยะไกล

จากนั้นใช้สาย LAN + PoE ในช่วงสั้นถึงกล้อง

㉛ สาย Fiber สำหรับโรงงานควรดูอะไรเพิ่ม

โรงงานมีปัจจัยที่บ้านทั่วไปไม่มี เช่น

• เครื่องจักร
• ความร้อน
• น้ำมัน
• ฝุ่น
• การกระแทก
• EMI
• สัตว์กัดสาย

จึงควรพิจารณา

• Armored Cable
• Industrial Jacket
• Outdoor Rating
• ท่อป้องกัน
• Route ที่ปลอดภัย

㉜ เลือก Jacket สำคัญแค่ไหน

สำคัญมาก

Fiber Core อาจเหมือนกัน แต่ Jacket ต่างกันตามสภาพแวดล้อม

ตัวอย่าง

สาย Indoor อาจไม่เหมาะกับแดดกลางแจ้ง

สาย Outdoor บางแบบอาจไม่เหมาะกับข้อกำหนดเรื่องควันไฟภายในอาคาร

จึงต้องเลือกตามสถานที่ติดตั้งจริง

㉝ LSZH คืออะไร

LSZH ย่อมาจาก Low Smoke Zero Halogen

Jacket ประเภทนี้ออกแบบให้เกิดควันต่ำและลดการปล่อยก๊าซ Halogen เมื่อเกิดเพลิงไหม้

นิยมใช้ในพื้นที่ เช่น

• Data Center
• อาคารสำนักงาน
• โรงพยาบาล
• สถานที่ที่ให้ความสำคัญกับความปลอดภัย

แต่ต้องเลือกตามมาตรฐานอาคารและข้อกำหนดของโครงการ

㉞ สาย Fiber กันน้ำได้ไหม

สาย Outdoor หลายรุ่นมีระบบป้องกันน้ำหรือความชื้น

แต่ไม่ได้หมายความว่าสายทุกชนิดสามารถแช่น้ำได้ตลอดเวลา

ต้องดู Datasheet ว่ารองรับ

• Outdoor
• Duct
• Direct Burial
• Water Blocking

ระดับไหน

㉟ สาย Fiber โดนหนูกัดได้ไหม

ได้

Jacket ทั่วไปสามารถถูกสัตว์กัดเสียหายได้

หากพื้นที่มีความเสี่ยงควรใช้

• Armored Fiber
• ท่อป้องกัน
• รางปิด
• Route ที่เข้าถึงยาก

หากสายเสียหายแล้วต้องตัดและเชื่อมใหม่ สามารถใช้ บริการซ่อมและสไปซ์ไฟเบอร์ออฟติก เพื่อตรวจจุดเสียและเชื่อมต่อสายได้

㊱ สาย Fiber งอได้แค่ไหน

ขึ้นอยู่กับ Minimum Bend Radius ของสายรุ่นนั้น

ไม่ควรใช้ตัวเลขเดียวกับ Fiber ทุกชนิด

โดยเฉพาะ Patch Cord, Drop Cable และ Backbone Cable อาจมีข้อกำหนดต่างกัน

หลักสำคัญคืออย่าพับสายเป็นมุมแหลม

㊲ Bend Insensitive Fiber คืออะไร

เป็น Fiber ที่ออกแบบให้ทนต่อการโค้งงอได้ดีกว่า Fiber แบบเดิม

มักเหมาะกับ

• FTTH
• การเดินภายในบ้าน
• พื้นที่แคบ
• จุดที่ต้องโค้งสายมากกว่าปกติ

แต่ยังคงต้องปฏิบัติตาม Bend Radius ที่ผู้ผลิตกำหนด

㊳ สายไฟเบอร์มีทองแดงอยู่ไหม

ตัวเส้น Fiber หลักทำจากแก้วหรือวัสดุนำแสง

แต่สายบางประเภทอาจมีองค์ประกอบโลหะ เช่น

• Steel Strength Member
• Armor
• Messenger

ดังนั้นหากต้องการสาย All-Dielectric ต้องตรวจโครงสร้างจริงของสาย

㊴ เลือกสายตามสีได้ไหม

ไม่ควร

สีช่วยบอกประเภทได้ในหลายกรณี แต่ไม่ใช่มาตรฐานที่ควรใช้ตัดสินทั้งหมด

วิธีที่ถูกต้องคือดู

• Label
• Part Number
• OS/OM
• Fiber Count
• Datasheet

㊵ ก่อนซื้อสาย Fiber ต้องเช็กอะไร

อย่างน้อยควรเช็ก 10 เรื่อง

1. Single Mode หรือ Multimode
2. Indoor หรือ Outdoor
3. จำนวน Core
4. ระยะทาง
5. รูปแบบติดตั้ง
6. Jacket
7. Connector
8. Bend Radius
9. ความเร็วและ Transceiver
10. การขยายระบบในอนาคต

㊶ บ้านใหม่ควรเตรียมสายอะไร

ไม่จำเป็นต้องเดิน Fiber ทุกห้องตั้งแต่วันแรก

แนวทางที่ยืดหยุ่นคือเตรียม

• ท่อร้อยสายขนาดเหมาะสม
• Cat6/Cat6A ไปจุดใช้งาน
• ท่อสำรองสำหรับ Fiber
• จุด Network กลาง

หากในอนาคตต้องการ 10G หรือ FTTR จะเพิ่มระบบได้ง่ายขึ้น

㊷ ถ้าจะซื้อ Fiber แค่ชนิดเดียวควรเลือกอะไร

ถ้าเป็นระบบบ้านและต้องการใช้กับ Backbone หรือระหว่างอาคารโดยไม่มี Infrastructure เดิม Single Mode OS2 มักเป็นตัวเลือกที่ยืดหยุ่นในหลายงาน

แต่ไม่ได้หมายความว่า OS2 เหมาะกับทุกกรณี

ถ้าอุปกรณ์เดิมเป็น Multimode ก็ต้องเลือกให้ตรงกับระบบเดิม

㊸ สายแพงกว่าคือดีกว่าเสมอไหม

ไม่เสมอไป

สาย Armored ราคาแพงกว่า Indoor Cable แต่ถ้าเดินใน Rack ภายในห้อง Server อาจไม่จำเป็น

ในทางกลับกัน ใช้สายราคาถูกที่ไม่รองรับ Outdoor ไปตากแดด ก็อาจเสียเร็วกว่ามาก

คำว่า “ดีที่สุด” จึงต้องหมายถึง เหมาะกับงานที่สุด

㊹ สรุปสายไฟเบอร์ออฟติกมีกี่ประเภท

ไฟเบอร์ออฟติกสามารถแบ่งได้หลายประเภท แต่สำหรับการใช้งานจริงควรรู้จักอย่างน้อย

• Single Mode
• Multimode
• Indoor
• Outdoor
• Drop Fiber
• Armored
• Aerial
• Direct Burial
• Patch Cord
• Pigtail

การเลือกสายที่ถูกต้องต้องดูทั้ง Fiber Type และโครงสร้าง Jacket ไม่ควรเลือกจากความเร็วหรือสีของสายเพียงอย่างเดียว

สำหรับอินเทอร์เน็ต FTTH มักพบ Single Mode Drop Fiber ขณะที่งานเชื่อมระหว่างอาคารมักเหมาะกับ Single Mode Outdoor และงาน Data Center อาจใช้ทั้ง Multimode หรือ Single Mode ตาม Architecture

สิ่งสำคัญที่สุดคือการรู้ว่า สายจะถูกติดตั้งที่ไหน ระยะเท่าไร เชื่อมกับอุปกรณ์อะไร และต้องเผื่ออนาคตมากแค่ไหน

comsiam แนะนำให้วางแผนเรื่องท่อและเส้นทางสายก่อนเลือกชนิด Fiber เสมอ เพราะถ้า Infrastructure ดี การเปลี่ยนหรืออัปเกรดสายภายหลังจะทำได้ง่ายกว่ามาก
