วิธี Label Core Fiber ไม่ให้สับสนตอนสไปซ์ พร้อมตัวอย่างป้าย 12–288 Core สำหรับ ODF และ Splice Tray

วิธี Label Core Fiber ไม่ให้สับสนตอนสไปซ์ คือการกำหนดรหัสระบุสายเคเบิล หมายเลข Buffer Tube หมายเลข Fiber Core ตำแหน่ง Splice Tray และพอร์ตปลายทางให้สัมพันธ์กันตั้งแต่ก่อนเริ่ม Fusion Splicing พร้อมตรวจสอบข้อมูลทุกครั้งก่อนเชื่อมต่อเส้นใย

ตัวอย่างเช่น สาย Fiber Optic 144 Core แบบ 12 Tube × 12 Fiber หากต้องการสไปซ์ Core 51 จะต้องระบุให้ได้ว่าเป็น Tube 5 และ Fiber ลำดับ 3 จากนั้นจึงติด Label บนตำแหน่งที่เหมาะสม เช่น Tube, Holder หรือจุดจัดเก็บที่ออกแบบไว้ พร้อมบันทึกหมายเลข Core และปลายทาง

การใช้เพียงสี Fiber ไม่เพียงพอในระบบหลาย Tube เพราะสีเส้นใยจะเริ่มซ้ำในแต่ละกลุ่ม หากไม่มี Label และ Core Assignment ช่างอาจสไปซ์ผิดเส้น ทำให้วงจรไม่ตรงปลายทางหรือรบกวน Fiber ที่กำลังใช้งาน

หลักสำคัญคือ Label ต้องอ่านง่าย ระบุสายได้ไม่ซ้ำ ทนสภาพแวดล้อม และตรงกับเอกสาร As-Built โดยไม่สร้างแรงกดหรือการดัดต่อเส้นใยแก้ว

บทความนี้ comsiam จะอธิบายระบบตั้งชื่อ Label Fiber Optic ตัวอย่างรหัสสำหรับ 12, 24, 48, 96, 144 และ 288 Core วิธีติดหมายเลขใน ODF และ Splice Closure รวมถึงขั้นตอนตรวจสอบก่อนสไปซ์เพื่อป้องกันการต่อผิด Core

① Label Core Fiber คืออะไร?

Label Core Fiber คือระบบป้ายหรือรหัสที่ใช้ระบุเส้นใยแก้วนำแสงและตำแหน่งการเชื่อมต่อภายในโครงข่าย

ในงานติดตั้งจริง Label อาจอยู่บนสายเคเบิล Buffer Tube สาย Pigtail ตำแหน่ง Splice Tray แผง Adapter หรือจุดยึดที่ผู้ผลิตออกแบบไว้

ข้อมูลที่ใช้ระบุประกอบด้วย

• Cable ID
• Buffer Tube Number
• Fiber Position
• Core Number
• Splice Tray Number
• Splice Position
• ODF Port Number
• จุดต้นทางและปลายทาง
• หมายเลขวงจรตามระบบบริหารโครงข่าย

ข้อควรระวัง: ไม่ควรนำป้ายแข็งหรือฉลากกาวทั่วไปไปพันบน Bare Fiber ขนาด 125 µm โดยตรง เพราะอาจทำให้เส้นใยได้รับแรงกดหรือเสียหาย

② ทำไมต้องติด Label ก่อน Fusion Splicing?

การติด Label หรือกำหนดรหัสระบุเส้นใยก่อนสไปซ์ช่วยลดความผิดพลาด โดยเฉพาะเมื่อมี Fiber หลาย Core อยู่ภายใน Splice Tray เดียวกัน

ประโยชน์ ได้แก่

1. ป้องกันการสไปซ์ผิด Core
2. ลดการสลับ Tube
3. ระบุสายต้นทางและปลายทางได้
4. ลดความสับสนระหว่าง Pigtail หลายเส้น
5. ช่วยตรวจสอบพอร์ต ODF
6. แยก Live Fiber และ Spare Fiber ตามเอกสาร
7. ลดเวลา Troubleshooting
8. รองรับการซ่อมรอยต่อในอนาคต
9. ช่วยให้ตรวจรับงานง่ายขึ้น
10. ทำให้ As-Built ตรงกับอุปกรณ์จริง

การติด Label หลังสไปซ์ครบทุกเส้นอาจทำให้ต้องย้อนตรวจรอยต่อจำนวนมาก จึงควรวางแผนหมายเลขก่อนเริ่มงาน

③ ระบบตั้งชื่อ Label Fiber ควรมีข้อมูลอะไรบ้าง?

สำหรับโครงข่ายที่มีจำนวน Core มาก ควรใช้รหัสที่สื่อความหมายชัดเจนและไม่ซ้ำกันภายในขอบเขตที่จัดการ

ตัวอย่างรูปแบบ

CAB01-T05-F03-C051

อธิบายได้ดังนี้

รหัส	ความหมาย
CAB01	สายเคเบิลหมายเลข 01
T05	Buffer Tube ลำดับ 5
F03	Fiber ลำดับ 3 ภายใน Tube
C051	Core รวมหมายเลข 51

หากต้องการระบุจุดจัดเก็บ สามารถเพิ่มข้อมูล

CAB01-T05-F03-C051-TR02

โดย TR02 หมายถึง Splice Tray ลำดับ 2

รหัสเหล่านี้เป็นรูปแบบตัวอย่างสำหรับการออกแบบระบบ Label ไม่ใช่รหัสบังคับของมาตรฐานทุกโครงการ

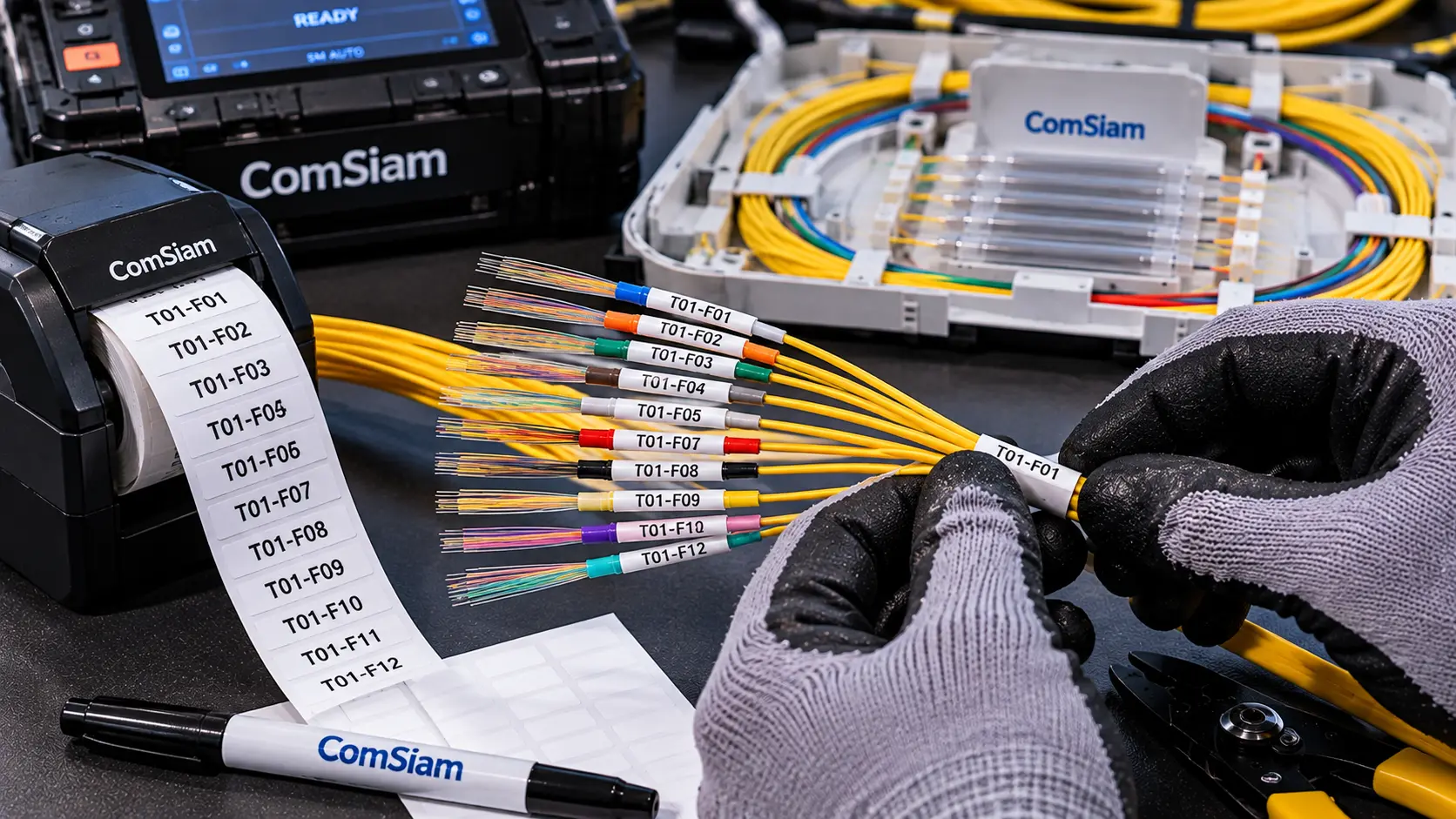

④ ตัวอย่าง Label ที่เหมาะกับสาย Fiber 12 Core

หากสายใช้โครงสร้าง 1 Tube × 12 Fiber และเรียงหมายเลขตามลำดับ สามารถใช้ Label ดังนี้

Core	สี Fiber	ตัวอย่าง Label
1	น้ำเงิน	T01-F01
2	ส้ม	T01-F02
3	เขียว	T01-F03
4	น้ำตาล	T01-F04
5	เทา	T01-F05
6	ขาว	T01-F06
7	แดง	T01-F07
8	ดำ	T01-F08
9	เหลือง	T01-F09
10	ม่วง	T01-F10
11	ชมพู	T01-F11
12	ฟ้าอ่อน	T01-F12

ควรมี Cable ID เพิ่มเมื่ออยู่ในตู้หรือ Closure ที่มีสายมากกว่าหนึ่งเส้น เพราะรหัส T01-F01 จะเกิดซ้ำได้ระหว่างสายคนละชุด

⑤ วิธี Label สาย Fiber 24 Core

ตัวอย่างสาย 24 Core ที่มี 2 Tube × 12 Fiber

• Tube 1 = Core 1–12
• Tube 2 = Core 13–24

ตัวอย่าง Label

Core	Tube	Fiber	Label
1	1	1	CAB01-T01-F01
12	1	12	CAB01-T01-F12
13	2	1	CAB01-T02-F01
18	2	6	CAB01-T02-F06
24	2	12	CAB01-T02-F12

สำหรับสาย 24 Core แบบ 4 Tube × 6 Fiber ต้องใช้จำนวน Fiber ต่อ Tube เท่ากับ 6 ในการคำนวณ

ไม่ควรใช้รหัสจากโครงสร้าง 2 Tube × 12 Fiber กับสายคนละประเภทโดยไม่ตรวจ Cable Data Sheet

⑥ วิธี Label สาย Fiber 48 Core

ตัวอย่างสาย 48 Core แบบ 4 Tube × 12 Fiber

Tube	สี Tube	Core รวม
T01	น้ำเงิน	1–12
T02	ส้ม	13–24
T03	เขียว	25–36
T04	น้ำตาล	37–48

ตัวอย่างรหัสที่ใช้ระบุได้ เช่น

• CAB01-T01-F01-C001
• CAB01-T02-F01-C013
• CAB01-T03-F05-C029
• CAB01-T04-F12-C048

เมื่อสไปซ์เข้ากับ ODF ควรบันทึกหมายเลข Port เพิ่มในตาราง Core Mapping แทนการสมมติว่า Core 29 ต้องเข้าพอร์ต 29 เสมอ

⑦ วิธี Label สาย Fiber 96 Core

สำหรับสายตัวอย่าง 8 Tube × 12 Fiber

Tube	ช่วง Core	ตัวอย่าง Label
T01	1–12	CAB01-T01-F01
T02	13–24	CAB01-T02-F01
T03	25–36	CAB01-T03-F01
T04	37–48	CAB01-T04-F01
T05	49–60	CAB01-T05-F01
T06	61–72	CAB01-T06-F01
T07	73–84	CAB01-T07-F01
T08	85–96	CAB01-T08-F01

แต่ละ Label ในตารางเป็นเพียงตัวอย่าง Fiber ลำดับแรกของแต่ละ Tube

หากต้องระบุ Core 88 ในโครงสร้างนี้ จะเป็น Tube 8 และ Fiber 4

ตัวอย่างรหัสคือ

CAB01-T08-F04-C088

⑧ วิธี Label สาย Fiber 144 Core

ตัวอย่างสาย 144 Core แบบ 12 Tube × 12 Fiber

Tube	ช่วง Core
T01	1–12
T02	13–24
T03	25–36
T04	37–48
T05	49–60
T06	61–72
T07	73–84
T08	85–96
T09	97–108
T10	109–120
T11	121–132
T12	133–144

ตัวอย่าง Label

Core 51 = CAB01-T05-F03-C051

Core 100 = CAB01-T09-F04-C100

Core 121 = CAB01-T11-F01-C121

Core 144 = CAB01-T12-F12-C144

สำหรับงาน Backbone ต้องตรวจว่าผู้ผลิตจัด Tube และ Core ตามลำดับดังกล่าวจริง

⑨ วิธี Label สาย Fiber 288 Core

สาย 288 Core มีได้หลายโครงสร้าง เช่น 24 Tube × 12 Fiber หรือ 12 Tube × 24 Fiber

หากเป็น 24 Tube × 12 Fiber จะต้องระบุ Tube 1–24 ให้ชัดเจน

ตัวอย่าง

• Core 145 = T13-F01
• Core 156 = T13-F12
• Core 157 = T14-F01
• Core 288 = T24-F12

ในโครงสร้างที่สี Tube เริ่มซ้ำหลัง Tube 12 ต้องตรวจ Tracer หรือเครื่องหมายระบุกลุ่มของผู้ผลิตด้วย

ข้อควรระวัง

หากสายใช้ 12 Tube × 24 Fiber รหัสของ Core 145 จะต่างออกไป จึงต้องกำหนดระบบ Label จาก Cable Construction ที่ตรวจสอบแล้วเท่านั้น

⑩ วิธีคำนวณหมายเลข Core จาก Tube และ Fiber

หากสายมีจำนวน Fiber ต่อ Tube เท่ากันและเรียงหมายเลขต่อเนื่อง ใช้สูตร

Core Number = (Tube Number − 1) × Fiber per Tube + Fiber Position

ตัวอย่างสาย 12 Fiber ต่อ Tube

Tube 5, Fiber 3

= (5 − 1) × 12 + 3

= Core 51

อีกตัวอย่าง

Tube 8, Fiber 4

= (8 − 1) × 12 + 4

= Core 88

สูตรนี้ใช้ไม่ได้โดยอัตโนมัติกับโครงสร้างที่มีการจัด Core พิเศษหรือการระบุ Ribbon แตกต่างออกไป

⑪ วิธี Label Pigtail ให้ตรงกับ Core

Pigtail บางชุดมี Buffer สีเดียวกันทั้งหมด เช่น สีเหลือง จึงไม่สามารถแยกหมายเลขจากสีภายนอกได้

แนวทางปฏิบัติ

1. ตรวจหมายเลข ODF Port
2. ตรวจ Core Assignment
3. กำหนด Pigtail ID
4. ติด Label บริเวณ Buffer หรือจุดที่ออกแบบไว้
5. ตรวจว่าฉลากไม่สร้างแรงกด
6. จัดเส้นทาง Pigtail ภายใน ODF
7. ตรวจคู่ Core–Pigtail ก่อนสไปซ์
8. บันทึกผลหลังตรวจสอบ

ตัวอย่าง

PGT-01 / C001 / ODF-A-P01

หมายถึง Pigtail 01 เชื่อมกับ Core 1 และกำหนดเข้าพอร์ต 1 ของ ODF-A ตามแบบตัวอย่าง

⑫ วิธี Label Splice Tray

Splice Tray ควรมีหมายเลขที่ไม่ซ้ำภายใน Closure หรือ ODF เดียวกัน

ตัวอย่าง

• TRAY-01
• TRAY-02
• TRAY-03
• TRAY-04

และควรระบุว่าแต่ละ Tray เก็บรอยต่อของสายหรือ Core กลุ่มใด

ตัวอย่าง

CLOSURE-01 / TRAY-02 / CAB01 C013–C024

เมื่อเปิด Closure ในอนาคต ช่างจะสามารถทราบจุดจัดเก็บเบื้องต้นโดยไม่ต้องดึง Fiber ทุกเส้นออกมาตรวจใหม่

⑬ วิธี Label Splice Sleeve

Splice Sleeve เป็นปลอกที่หดเพื่อป้องกันรอยต่อ Fiber หลัง Fusion Splicing

การระบุรอยสไปซ์ควรใช้หมายเลขตำแหน่ง Sleeve ภายใน Splice Holder และแผนผังของ Tray เป็นหลัก

ตัวอย่าง

Splice Position	Incoming Core	Outgoing Core
S01	CAB01-C001	CAB02-C001
S02	CAB01-C002	CAB02-C002
S03	CAB01-C003	CAB02-C003
S04	CAB01-C004	CAB02-C004

การติดฉลากบนตัว Sleeve โดยตรงต้องทำเฉพาะเมื่อผลิตภัณฑ์และระบบจัดเก็บรองรับ และไม่รบกวนการหด ความร้อนหรือการยึด

ไม่ควรพันฉลากที่หนาจนทำให้ Sleeve ใส่ Holder ไม่พอดี

⑭ วัสดุ Label Fiber ควรเลือกแบบไหน?

ประเภทป้ายที่พบในการติดตั้งระบบสื่อสาร ได้แก่

• Self-Laminating Cable Label
• Wrap-Around Cable Label
• Heat Shrink Identification Sleeve ที่ออกแบบสำหรับสาย
• Flag Label
• Marker Clip
• Splice Tray Identification Label
• ODF Port Label

ควรเลือกวัสดุจากขนาดสายและตำแหน่งใช้งาน ไม่ใช่เลือกรูปแบบเดียวกับทุกจุด

คุณสมบัติสำคัญ

1. อ่านตัวอักษรได้ชัด
2. ทนสภาพแวดล้อมตามพื้นที่ติดตั้ง
3. ขนาดเหมาะกับสายหรือพื้นผิว
4. ไม่สร้างแรงกดต่อ Fiber
5. ยึดติดได้มั่นคง
6. ไม่รบกวน Bend Radius
7. รองรับการบำรุงรักษา
8. ใช้รูปแบบหมายเลขที่เป็นระบบ

⑮ ใช้เครื่องพิมพ์ Label แบบไหนกับงาน Fiber Optic?

เครื่องพิมพ์ Label ที่รองรับงานสายสื่อสารควรสามารถพิมพ์บนวัสดุที่เหมาะกับสายเคเบิลและอุปกรณ์จัดเก็บได้

ตัวอย่างแบรนด์ที่พบในงานระบบ ได้แก่ Brother, Brady และ DYMO

สิ่งที่ควรตรวจสอบ

• รองรับฉลากพันสายหรือไม่
• รองรับ Self-Laminating Label หรือไม่
• พิมพ์ตัวอักษรขนาดเล็กได้ชัดหรือไม่
• วัสดุทนสภาพแวดล้อมหรือไม่
• รองรับหมายเลขลำดับอัตโนมัติหรือไม่
• สามารถสร้าง Label จากข้อมูลตารางได้หรือไม่
• มีวัสดุสำหรับงาน Outdoor หรือไม่

ไม่ควรเลือกจากความสามารถพิมพ์ตัวอักษรอย่างเดียว เพราะความเหมาะสมของวัสดุฉลากมีความสำคัญเช่นกัน

⑯ วิธี Label Core Fiber ก่อนสไปซ์ทีละขั้นตอน

ขั้นตอนที่ 1 ตรวจ Cable ID

ยืนยันสายต้นทางและสายปลายทางที่จะเชื่อมต่อ

ขั้นตอนที่ 2 ตรวจ Cable Data Sheet

ตรวจจำนวน Core, Tube, Fiber ต่อ Tube และรหัสสี

ขั้นตอนที่ 3 ตรวจ Core Assignment

ตรวจว่า Core แต่ละเส้นต้องเชื่อมกับเส้นใด

ขั้นตอนที่ 4 กำหนด Label Format

เลือกโครงสร้างรหัส เช่น CAB-T-F-C ให้เหมือนกันทั้งโครงการ

ขั้นตอนที่ 5 กำหนดหมายเลข Splice Tray

ระบุ Tray และตำแหน่ง Sleeve ที่จะใช้งาน

ขั้นตอนที่ 6 พิมพ์หรือจัดเตรียม Label

เลือกวัสดุให้เหมาะกับจุดติดตั้ง

ขั้นตอนที่ 7 ตรวจสี Tube

ระบุ Tube ให้ตรงกับแบบสาย

ขั้นตอนที่ 8 ตรวจสี Fiber

ระบุหมายเลข Fiber ภายใน Tube

ขั้นตอนที่ 9 ติด Label ในจุดที่เหมาะสม

ติดบน Tube, Buffer, Holder หรือจุดที่ออกแบบไว้ โดยไม่กดทับ Bare Fiber

ขั้นตอนที่ 10 จับคู่สายที่จะสไปซ์

ตรวจทั้งหมายเลข Core ต้นทางและปลายทางก่อนตัด

ขั้นตอนที่ 11 เตรียม Fiber

ปอก Coating ทำความสะอาด และ Cleave ตามข้อกำหนดเครื่อง

ขั้นตอนที่ 12 Fusion Splicing

เชื่อมต่อ Fiber ตาม Core Mapping ที่ยืนยันแล้ว

ขั้นตอนที่ 13 หด Splice Sleeve

ใช้ Sleeve และ Heater Mode ที่เหมาะสม

ขั้นตอนที่ 14 จัดเก็บ Splice Tray

วาง Sleeve ลง Holder และจัด Service Loop ให้รักษารัศมีดัด

ขั้นตอนที่ 15 ตรวจ Port Mapping

ยืนยันว่า Core เชื่อมต่อถึงพอร์ตปลายทางที่ต้องการจริง

ขั้นตอนที่ 16 ทดสอบและบันทึกผล

ใช้เครื่องมือทดสอบตามข้อกำหนดและบันทึก As-Built

⑰ วิธีตรวจ Label ก่อนตัด Fiber ที่กำลังใช้งาน

เมื่อทำงานกับ Backbone หรือ Mid-Span Access ที่มี Live Fiber การเชื่อถือ Label เดิมอย่างเดียวอาจไม่เพียงพอ

ควรดำเนินการดังนี้

1. ตรวจใบงานและสิทธิ์เข้าดำเนินการ
2. ตรวจ Cable ID
3. ตรวจ Tube และ Core ที่กำหนด
4. เปรียบเทียบกับ As-Built
5. ตรวจข้อมูลจากระบบบริหารเครือข่าย
6. ใช้วิธีระบุ Fiber ที่เหมาะสมและได้รับอนุญาต
7. ยืนยันเส้นทางก่อนตัด
8. ตรวจการสื่อสารระหว่างทีมต้นทางและปลายทาง
9. ดำเนินการเฉพาะ Core ที่ได้รับอนุมัติ
10. บันทึกผลการเปลี่ยนแปลง

ห้ามตัด Live Fiber เพียงเพราะสีและ Label ดูตรงกับใบงาน หากยังไม่มีการยืนยันวงจรตามขั้นตอนของเจ้าของโครงข่าย

⑱ ระบบ Label กับ As-Built ต่างกันอย่างไร?

Label คือรหัสหรือป้ายที่ติดอยู่กับอุปกรณ์จริง

As-Built คือข้อมูลบันทึกการติดตั้งที่ดำเนินการแล้ว เช่น

• เส้นทาง Cable
• จุดเชื่อมต่อ
• หมายเลข Tube
• หมายเลข Core
• พอร์ต ODF
• หมายเลข Splice Tray
• ตำแหน่ง Closure
• ผลทดสอบ
• รายละเอียดการเปลี่ยนแปลง

ข้อมูลบน Label ต้องสอดคล้องกับ As-Built เสมอ

หากมีการย้าย Core หรือเปลี่ยนพอร์ต ต้องแก้ทั้งป้ายและเอกสาร ไม่ปล่อยให้ข้อมูลสองส่วนขัดแย้งกัน

⑲ วิธีทำตาราง Core Mapping สำหรับงานสไปซ์

ตัวอย่างตารางที่ควรบันทึก

Cable	Tube	Fiber	Core	Tray	Splice	Destination
CAB01	01	01	001	01	S01	ODF-A-P01
CAB01	01	02	002	01	S02	ODF-A-P02
CAB01	02	01	013	02	S01	ODF-B-P01
CAB01	05	03	051	05	S03	ODF-C-P03

การใช้ข้อมูลหลายช่องช่วยให้ค้นหาความผิดพลาดได้ดีกว่าการบันทึกเพียงสีของ Fiber

สำหรับโครงการขนาดใหญ่ ควรใช้ตารางกลางที่ทีมติดตั้งและทีมบำรุงรักษาเข้าถึงข้อมูลฉบับล่าสุดได้

⑳ ติด Label บน Loose Tube อย่างไรไม่ให้เสียหาย?

Loose Tube มีหน้าที่รองรับเส้นใยภายใน จึงต้องหลีกเลี่ยงการใช้วัสดุหรือแรงรัดที่ทำให้ท่อผิดรูป

แนวทางปฏิบัติ

• เลือก Marker ที่เหมาะกับขนาด Tube
• ติดตามตำแหน่งที่คู่มืออุปกรณ์อนุญาต
• ไม่รัดแน่นจน Tube บุบ
• ไม่วาง Label ในจุดที่ Tube ต้องโค้งแคบ
• ไม่ใช้วัสดุที่มีขอบคม
• ไม่ดึง Tube เพื่ออ่าน Label
• ไม่ปิดบัง Tracer ที่จำเป็นต้องตรวจ
• ตรวจความเรียบร้อยก่อนปิด Closure

หาก Tube มีขนาดเล็กมาก ควรใช้ระบบระบุผ่านตำแหน่ง Tray หรือชุดจัดเก็บที่รองรับแทนการพันป้ายขนาดใหญ่บน Tube

㉑ ข้อผิดพลาดที่พบบ่อยในการ Label Fiber Optic

1. ใช้เฉพาะสี Fiber

ทำให้สับสนในสายหลาย Tube ที่สีซ้ำกัน

2. ไม่ระบุ Cable ID

รหัส T01-F01 อาจซ้ำระหว่างสายคนละเส้น

3. ใช้หมายเลข Tube ผิด

ทำให้ Core รวมผิดทั้งกลุ่ม

4. ไม่ตรวจจำนวน Fiber ต่อ Tube

นำสูตร 12 Fiber ต่อ Tube ไปใช้กับสาย 6 หรือ 24 Fiber ต่อ Tube

5. ติด Label หลังสไปซ์ทั้งหมด

เพิ่มโอกาสสลับสายขณะย้อนตรวจ

6. ติดป้ายบน Bare Fiber โดยตรง

เสี่ยงสร้างแรงกดและความเสียหาย

7. ใช้ป้ายใหญ่เกินพื้นที่

อาจกีดขวางเส้นทาง Fiber หรือ Splice Tray

8. ไม่อัปเดต As-Built

ทำให้ข้อมูลบนอุปกรณ์ไม่ตรงกับระบบเอกสาร

9. ไม่ตรวจพอร์ตปลายทาง

แม้ Core ถูกหมายเลข แต่อาจเชื่อมกับ ODF Port ผิด

10. เชื่อ Label เดิมโดยไม่ยืนยัน Live Fiber

อาจรบกวนระบบที่กำลังให้บริการ

㉒ Checklist การทำ Label Core Fiber

• ตรวจ Cable ID
• ตรวจรุ่นและโครงสร้างสาย
• ตรวจจำนวน Tube
• ตรวจ Fiber ต่อ Tube
• ตรวจรหัสสีผู้ผลิต
• ตรวจ Tube Color
• ตรวจ Fiber Color
• ตรวจ Tracer หรือเครื่องหมายพิเศษ
• ตรวจ Core Assignment
• ตรวจสถานะ Live Fiber
• กำหนด Label Format
• เตรียมฉลากที่เหมาะกับอุปกรณ์
• ติด Label บนจุดที่ปลอดภัย
• ระบุ Splice Tray Number
• ระบุ Splice Position
• ตรวจคู่สายก่อนสไปซ์
• ตรวจรอยต่อหลังสไปซ์
• ตรวจการจัดเก็บ Fiber
• ตรวจ Port Mapping
• ทดสอบ Optical Loss
• อัปเดต As-Built

㉓ คำถามที่พบบ่อยเกี่ยวกับ Label Core Fiber

Label Core Fiber คืออะไร?

คือระบบระบุหมายเลขเส้นใยแก้วนำแสง โดยเชื่อมข้อมูล Cable, Tube, Fiber, Core และตำแหน่งอุปกรณ์เข้าด้วยกัน

Label Fiber ควรระบุข้อมูลอะไรบ้าง?

อย่างน้อยควรมี Cable ID และข้อมูล Tube/Core ที่ทำให้ระบุเส้นใยไม่ซ้ำ พร้อมอ้างอิงตำแหน่ง Tray หรือพอร์ตตามความจำเป็น

Core 13 ต้องใช้ Label อะไร?

ในสายแบบ 12 Fiber ต่อ Tube ที่เรียง Core ต่อเนื่อง สามารถใช้ T02-F01-C013 โดยเพิ่ม Cable ID เพื่อป้องกันรหัสซ้ำ

Core 51 อยู่ Tube ไหน?

หากเป็น 12 Fiber ต่อ Tube จะอยู่ Tube 5, Fiber 3

Fiber 144 Core ต้องติด Label ทุกเส้นไหม?

ต้องมีระบบระบุตำแหน่งที่ตรวจสอบย้อนกลับได้ แต่อาจใช้การระบุระดับ Tube, Tray, Splice Position และ Core Mapping แทนการติดฉลากบนเส้นใยเปลือยทุกเส้น

ใช้เครื่องพิมพ์ Label ธรรมดาได้ไหม?

ขึ้นอยู่กับวัสดุฉลากและสภาพแวดล้อม ควรเลือกเครื่องและวัสดุที่รองรับงานสายสื่อสาร

ติด Label บน Bare Fiber ได้ไหม?

ไม่ควรใช้ฉลากทั่วไปติดบน Bare Fiber โดยตรง เพราะอาจสร้างแรงกดหรือทำให้เส้นใยเสียหาย

Label บน Splice Sleeve ได้ไหม?

ทำได้เฉพาะเมื่อ Sleeve และระบบจัดเก็บรองรับ โดยไม่รบกวนการหดและการยึด ควรใช้หมายเลข Splice Position เป็นหลัก

Pigtail สีเหลืองทั้งหมดแยก Core อย่างไร?

ใช้หมายเลข Pigtail, Port Mapping และ Core Assignment ไม่ใช้สีเหลืองเพื่อบอกหมายเลข Core

Label กับ As-Built ต้องตรงกันไหม?

ต้องตรงกัน หากเปลี่ยน Core หรือพอร์ต ต้องอัปเดตทั้งสองส่วน

ทำไมติด Label แล้วจึงยังสไปซ์ผิดได้?

เพราะ Label อาจติดผิดตั้งแต่แรก ข้อมูล As-Built อาจไม่ตรง หรือมีการเปลี่ยนเส้นทางโดยไม่ได้อัปเดต จึงต้องตรวจยืนยันก่อนสไปซ์

㉔ สรุป วิธี Label Core Fiber ไม่ให้สับสนตอนสไปซ์

การทำ Label Core Fiber เป็นขั้นตอนสำคัญของงานติดตั้งและซ่อมบำรุงไฟเบอร์ออฟติก โดยเฉพาะสายที่มีจำนวน Core มากและมี Buffer Tube หลายกลุ่ม

ระบบ Label ที่ดีควรระบุ Cable ID, Tube Number, Fiber Position, Core Number และตำแหน่ง Splice Tray หรือ ODF Port ตามความจำเป็น

สำหรับสาย 24–288 Core ควรตรวจโครงสร้างสายและระบบรหัสสีจริงก่อนกำหนดหมายเลข เพื่อป้องกันการใช้สูตรคำนวณผิดประเภท

การติดฉลากต้องไม่สร้างแรงกดกับ Bare Fiber และไม่รบกวน Bend Radius หรือช่องจัดเก็บภายใน Splice Tray

comsiam แนะนำให้ทีมช่างจัดทำ Core Mapping และพิมพ์ Label ก่อนเริ่ม Fusion Splicing รวมทั้งตรวจยืนยันทุกคู่สายก่อนตัดหรือเชื่อมต่อ

หลังติดตั้งเสร็จควรตรวจ Optical Loss และอัปเดต As-Built ให้ตรงกับการเชื่อมต่อจริง เพื่อให้ทีมซ่อมบำรุงสามารถค้นหาและแก้ไขวงจรได้รวดเร็วโดยไม่รบกวน Core อื่น

การทำ Label อย่างเป็นระบบช่วยลดงานสไปซ์ผิด ลดเวลาตรวจสอบ เพิ่มความปลอดภัยของวงจร และยกระดับคุณภาพงาน Fiber Optic ในระยะยาว

ComSiam Professional Team
