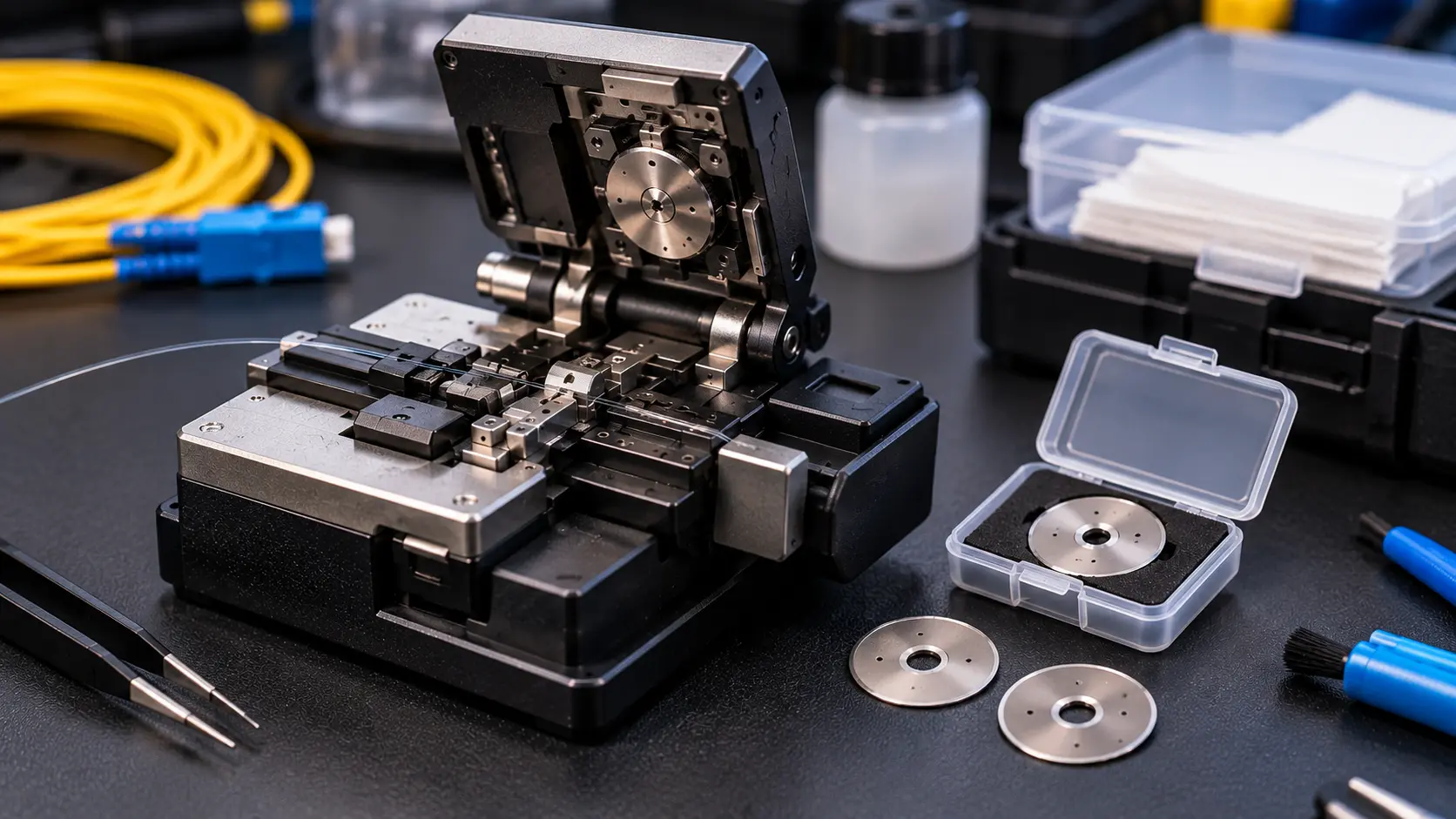

🛠️ ใบมีด Fiber Cleaver ใช้ได้นานเท่าไร? เมื่อไรควรหมุนหรือเปลี่ยนใบ พร้อมวิธีตรวจสอบใบมีดเสื่อม

ใบมีด Fiber Cleaver ใช้ได้กี่ครั้ง และควรเปลี่ยนเมื่อไร? เป็นคำถามสำคัญสำหรับช่างติดตั้งและสไปซ์สายไฟเบอร์ออฟติก เพราะใบมีดเป็นส่วนประกอบที่ส่งผลโดยตรงต่อคุณภาพหน้าตัดเส้นใยแก้วนำแสง

หากใบมีดเริ่มสึกหรอ อาจทำให้หน้าตัด Fiber มีมุมเอียง เกิดรอยแตก หรือไม่สามารถตัดเส้นใยได้อย่างสม่ำเสมอ ส่งผลให้เครื่อง Fusion Splicer แจ้งเตือน Bad Cleave, Large Cleave Angle หรือเกิดปัญหาการสไปซ์ไม่สำเร็จ

โดยทั่วไป Fiber Cleaver ระดับมืออาชีพบางรุ่นสามารถรองรับการตัดได้หลายหมื่นครั้งตลอดอายุใบมีด แต่จำนวนครั้งจริงขึ้นอยู่กับรุ่นเครื่องมือ จำนวนตำแหน่งบนใบมีด การปรับระดับใบมีด และสภาพการใช้งาน

บทความนี้ comsiam จะอธิบายอายุใบมีด Fiber Cleaver วิธีตรวจสอบใบมีดเสื่อม ขั้นตอนหมุนตำแหน่งใบมีด การปรับความสูง และวิธีตัดสินใจว่าควรเปลี่ยนใบมีดใหม่เมื่อไร เพื่อช่วยลดปัญหา Splice Loss และยืดอายุเครื่องมือ

① ใบมีด Fiber Cleaver คืออะไร?

ใบมีด Fiber Cleaver หรือ Cleaver Blade เป็นชิ้นส่วนสำคัญของเครื่องตัดเส้นใยแก้วนำแสง ทำหน้าที่สร้างรอยบากขนาดเล็กบนผิวเส้นใย เพื่อให้กลไกของเครื่องสามารถทำให้แก้วแยกออกเป็นหน้าตัดที่ควบคุมได้

ใบมีดของ Precision Fiber Cleaver หลายรุ่นมีลักษณะเป็นแผ่นวงกลมขนาดเล็ก โดยขอบใบมีดสามารถหมุนเปลี่ยนตำแหน่งเพื่อใช้พื้นที่ที่ยังไม่สึกหรอได้

ส่วนประกอบที่เกี่ยวข้องกับใบมีด

• Cleaver Blade: ใบมีดสำหรับสร้างรอยบาก
• Blade Holder: ชุดยึดใบมีด
• Blade Position Dial: กลไกกำหนดตำแหน่งขอบใบมีด
• Blade Height Adjustment: ระบบปรับระดับความสูงของใบมีด
• Fiber Clamp: ชุดจับเส้นใยไม่ให้เคลื่อน
• Anvil: ส่วนประกอบที่ช่วยให้เส้นใยแยกตัวหลังเกิดรอยบากในเครื่องที่ใช้กลไกนี้

หากส่วนใดส่วนหนึ่งทำงานผิดปกติ คุณภาพหน้าตัดอาจลดลงได้ แม้ใบมีดจะยังไม่หมดอายุ

② ใบมีด Fiber Cleaver ใช้ได้นานเท่าไร?

อายุใบมีดของ Fiber Cleaver ไม่ได้กำหนดจากจำนวนวันหรือเดือน แต่โดยทั่วไปจะประเมินจากจำนวนครั้งที่ตัดเส้นใย และจำนวนตำแหน่งใบมีดที่สามารถใช้งานได้

ตัวอย่างสเปกจากเครื่องมือจริงมีดังนี้

รุ่น Fiber Cleaver	อายุใบมีดตามสเปก
Fujikura CT50	สูงสุดประมาณ 60,000 ครั้ง
Sumitomo FC-6S+	ประมาณ 54,000 ครั้ง
Sumitomo FC-6R+	ประมาณ 60,000 ครั้ง
Fiber Cleaver รุ่นประหยัดทั่วไป	แตกต่างตามรุ่นและผู้ผลิต

จำนวนครั้งดังกล่าวเป็นค่าตามเงื่อนไขของผู้ผลิต ไม่ได้หมายความว่าเครื่องมือทุกตัวจะทำได้ถึงจำนวนดังกล่าวโดยไม่ต้องบำรุงรักษาหรือหมุนใบมีด

คำแนะนำ: ตรวจสอบสเปกของใบมีดรุ่นที่ใช้งานโดยตรง ไม่ควรใช้จำนวน 60,000 ครั้งเป็นมาตรฐานสำหรับเครื่องมือทุกยี่ห้อ

③ ทำไมใบมีด Cleaver จึงหมุนเปลี่ยนตำแหน่งได้?

ใบมีดแบบวงกลมมีขอบตัดหลายตำแหน่ง เมื่อพื้นที่หนึ่งถูกใช้งานจนเริ่มสึก ช่างสามารถหมุนใบมีดไปยังตำแหน่งใหม่ที่ยังไม่ได้ใช้งานได้ หากเครื่องมือรองรับ

แนวทางนี้ช่วยยืดอายุใบมีดและลดค่าใช้จ่ายในการเปลี่ยนอะไหล่

แผนภาพตำแหน่งใบมีดแบบวงกลม

เครื่องมือแต่ละรุ่นอาจมี 12, 16 หรือจำนวนตำแหน่งอื่นตามการออกแบบของผู้ผลิต และไม่ใช่ทุกเครื่องจะสามารถปรับความสูงใบมีดได้หลายระดับ

④ เมื่อไรควรหมุนใบมีด Fiber Cleaver?

ไม่จำเป็นต้องรอจนใบมีดตัดเส้นใยไม่ได้ จึงค่อยหมุนไปยังตำแหน่งใหม่

สัญญาณที่ควรตรวจสอบ ได้แก่

1. เครื่อง Fusion Splicer แจ้ง Bad Cleave บ่อยขึ้น
2. ค่า Cleave Angle สูงผิดปกติ
3. หน้าตัดเส้นใยมีรอยบิ่น
4. ตัดแล้วปลายเส้นใยแตกไม่สม่ำเสมอ
5. ต้องตัด Fiber ใหม่หลายครั้ง
6. มีความผิดปกติซ้ำทั้งที่ทำความสะอาดเครื่องมือแล้ว
7. เครื่องมือหรือเครื่องสไปซ์แจ้งเตือนรอบการหมุนใบมีด

อย่างไรก็ตาม ควรทำความสะอาด Clamp, Anvil และใบมีดก่อนตัดสินใจหมุน เพราะปัญหา Bad Cleave อาจเกิดจากฝุ่นหรือเศษ Coating ไม่ใช่การสึกของใบมีดเสมอไป

⑤ วิธีหมุนใบมีด Fiber Cleaver อย่างถูกต้อง

เครื่องมือแต่ละรุ่นมีวิธีหมุนใบมีดแตกต่างกัน บางรุ่นใช้ไขควง บางรุ่นใช้ปุ่มหมุน และบางรุ่นมีระบบอัตโนมัติ

ขั้นตอนที่ 1 ตรวจสอบคู่มือรุ่นเครื่อง

ตรวจสอบว่ารุ่นที่ใช้รองรับการหมุนใบมีดด้วยมือหรือด้วยระบบอัตโนมัติ

ขั้นตอนที่ 2 ตรวจสอบความสะอาด

กำจัดเศษ Coating ฝุ่น และสิ่งแปลกปลอมบริเวณ Clamp และกลไกตัด

ขั้นตอนที่ 3 ตรวจสอบตำแหน่งเดิม

อ่านหมายเลขตำแหน่งใบมีด หากมีตัวบอกตำแหน่ง และบันทึกสถานะการใช้งาน

ขั้นตอนที่ 4 หมุนตามระบบของผู้ผลิต

หมุนใบมีดไปยังตำแหน่งถัดไปตามวิธีที่กำหนด ไม่หมุนย้อนหรือข้ามตำแหน่งโดยไม่มีเหตุผล

ขั้นตอนที่ 5 ตรวจสอบการยึดใบมีด

ตรวจสอบว่าใบมีดและชิ้นส่วนยึดไม่มีการคลอนหรือผิดตำแหน่ง

ขั้นตอนที่ 6 ทดลองตัดเส้นใย

ใช้เส้นใยตัวอย่างที่เหมาะสม ทดลองตัดและตรวจสอบมุมหน้าตัดผ่าน Fusion Splicer หรืออุปกรณ์ตรวจสอบที่รองรับ

ขั้นตอนที่ 7 บันทึกการบำรุงรักษา

จดจำนวนครั้งที่ตัด ตำแหน่งใบมีด และผลการทดสอบ เพื่อใช้วางแผนเปลี่ยนอะไหล่ในอนาคต

ข้อควรระวัง: ใบมีดมีขอบคมมาก ห้ามสัมผัสด้วยนิ้วมือ และไม่ควรถอดชิ้นส่วนโดยไม่มีคู่มือรุ่นที่ถูกต้อง

⑥ หมุนใบมีดแล้ว Cleave Angle ยังสูง เกิดจากอะไร?

หากเปลี่ยนตำแหน่งใบมีดแล้วผลการตัดยังไม่ดี อาจมีสาเหตุอื่น ได้แก่

• Clamp Pad มีฝุ่นหรือคราบสกปรก
• Anvil มีสิ่งแปลกปลอม
• Blade Height ไม่เหมาะสม
• ใบมีดมีรอยบิ่น
• Fiber Holder วางไม่ถูกตำแหน่ง
• เส้นใยมี Coating เหลืออยู่ในบริเวณตัด
• มีการงอหรือเคลื่อนตัวของเส้นใยขณะตัด

ช่างควรตรวจสอบสาเหตุเหล่านี้ก่อนปรับความสูงหรือเปลี่ยนใบมีด เพราะการปรับผิดวิธีอาจทำให้คุณภาพการตัดแย่กว่าเดิม

⑦ Blade Height คืออะไร? ต้องปรับเมื่อไร?

Blade Height คือระดับความสูงของใบมีดเมื่อเทียบกับตำแหน่งเส้นใยและกลไกการตัด

หากใบมีดอยู่สูงหรือต่ำกว่าระดับที่เหมาะสม อาจทำให้เกิดรอยบากผิดลักษณะ และส่งผลให้หน้าตัดไม่สม่ำเสมอ

สถานการณ์ที่อาจต้องปรับ Blade Height

• หลังเปลี่ยนใบมีดใหม่
• หลังเปลี่ยนชุด Clamp Arm ในรุ่นที่เกี่ยวข้อง
• เมื่อ Cleave Angle ยังผิดปกติหลังทำความสะอาด
• เมื่อหมุนใบมีดแล้วผลยังไม่ดี
• เมื่อคู่มือผู้ผลิตระบุให้ปรับตามรอบใช้งาน

การปรับ Blade Height เป็นงานที่ต้องทำตามขั้นตอนเฉพาะรุ่น ไม่ควรใช้วิธีเดียวกันกับ Fujikura, Sumitomo, INNO หรือเครื่องมือยี่ห้ออื่นโดยอัตโนมัติ

⑧ เมื่อไรควรเปลี่ยนใบมีด Cleaver ใหม่?

ควรพิจารณาเปลี่ยนใบมีดเมื่อพบเงื่อนไขดังต่อไปนี้

1. ใช้ตำแหน่งใบมีดครบทั้งหมด

เมื่อหมุนครบทุกตำแหน่งและใช้ระดับความสูงครบตามที่ผู้ผลิตกำหนดแล้ว

2. ใบมีดแตกหรือบิ่น

หากตรวจพบความเสียหายที่ขอบใบมีด ควรหยุดใช้งานทันที

3. คุณภาพการตัดไม่ผ่านเกณฑ์ต่อเนื่อง

เมื่อทำความสะอาด หมุนตำแหน่ง และตรวจสอบกลไกแล้ว แต่ยังพบหน้าตัดไม่เหมาะสม

4. มีความผิดปกติหลังเครื่องมือตกกระแทก

หากเครื่องมือได้รับแรงกระแทก ต้องตรวจสอบทั้งใบมีดและกลไก ไม่ใช่เปลี่ยนใบมีดอย่างเดียว

5. ถึงรอบเปลี่ยนตามระบบบำรุงรักษา

ในบางโครงการอาจมีข้อกำหนดการเปลี่ยนอะไหล่ตามรอบใช้งาน แม้เครื่องมือยังสามารถทำงานได้

⑨ วิธีเปลี่ยนใบมีด Fiber Cleaver

การเปลี่ยนใบมีดควรทำโดยช่างที่เข้าใจกลไกของเครื่องมือ และต้องใช้ใบมีดอะไหล่ที่ตรงรุ่น

ขั้นตอนทั่วไปมีดังนี้

1. ตรวจสอบรุ่นเครื่องและรหัสอะไหล่ใบมีด
2. เตรียมเครื่องมือถอดประกอบตามคู่มือ
3. จัดเครื่องมือให้อยู่ในสถานะปลอดภัย
4. ถอดส่วนป้องกันและชิ้นส่วนยึดตามลำดับ
5. ถอดใบมีดเก่าอย่างระมัดระวัง
6. ตรวจสอบฐานยึดและทำความสะอาด
7. ติดตั้งใบมีดใหม่ตามทิศทางที่กำหนด
8. ยึดชิ้นส่วนกลับตามข้อกำหนด
9. ตั้ง Blade Position และ Blade Height ตามคู่มือ
10. ทดลองตัดและตรวจสอบคุณภาพหน้าตัด

หากเครื่องมือไม่มีคำแนะนำให้ผู้ใช้เปลี่ยนใบมีดเอง ควรให้ศูนย์บริการหรือช่างผู้เชี่ยวชาญดำเนินการ

⑩ ใบมีดเสื่อมส่งผลต่อ Fusion Splice อย่างไร?

ใบมีดที่สึกอาจทำให้คุณภาพหน้าตัดลดลง ส่งผลต่อการเชื่อมต่อเส้นใยดังนี้

ผลกระทบ	อาการที่อาจพบ
Cleave Angle สูง	เครื่องสไปซ์แจ้ง Bad Cleave
หน้าตัดบิ่น	เครื่องสไปซ์ปฏิเสธการเชื่อมต่อ
ปลายเส้นใยแตก	ต้องตัดใหม่
หน้าตัดไม่สม่ำเสมอ	Estimated Splice Loss แปรปรวน
การตัดผิดพลาดบ่อย	เวลาในการทำงานเพิ่มขึ้น
ต้องตัดใหม่หลายครั้ง	ใช้ความยาว Fiber สำรองมากขึ้น

แม้เครื่องสไปซ์จะประเมิน Loss ได้ต่ำหลังเชื่อมต่อ ก็ไม่ควรละเลยการทดสอบที่โครงการกำหนด เพราะค่าบนหน้าจอเครื่องเป็นค่าประมาณ

⑪ วิธีทำความสะอาดใบมีด Cleaver

ควรตรวจสอบความสะอาดของบริเวณตัดก่อนเริ่มงาน และเมื่อพบผลการตัดผิดปกติ

อุปกรณ์ที่ควรเตรียม

• Cotton Swab ที่เหมาะกับเครื่องมือ
• น้ำยาทำความสะอาดตามคำแนะนำผู้ผลิต
• แปรงหรืออุปกรณ์ทำความสะอาดเฉพาะรุ่น
• ผ้าไร้ขุย
• ภาชนะเก็บเศษเส้นใยแก้ว

ขั้นตอนการทำความสะอาด

1. เปิดเครื่องมือเข้าสู่ตำแหน่งบำรุงรักษาที่ปลอดภัย
2. ตรวจสอบ Clamp Pad และ Anvil
3. ทำความสะอาดคราบและเศษวัสดุตามคู่มือ
4. ทำความสะอาดด้านข้างใบมีดด้วยอุปกรณ์ที่เหมาะสม
5. หลีกเลี่ยงการสัมผัสขอบคมของใบมีด
6. ปล่อยให้บริเวณที่ทำความสะอาดแห้ง
7. ทดลองตัดเส้นใยเพื่อตรวจสอบผล

ไม่ควรใช้อุปกรณ์โลหะขูดบริเวณขอบใบมีด เพราะอาจทำให้ใบมีดเสียหายถาวร

⑫ ใบมีด Cleaver ราคาถูกกับราคาแพง อายุการใช้งานต่างกันไหม?

อายุใบมีดไม่ได้ขึ้นอยู่กับราคาเพียงอย่างเดียว แต่สัมพันธ์กับคุณภาพวัสดุ ระบบใบมีด กลไกเครื่องมือ และเงื่อนไขการใช้งาน

ปัจจัย	สิ่งที่ควรพิจารณา
จำนวนตำแหน่งใบมีด	หมุนใช้งานได้กี่ตำแหน่ง
ระดับความสูง	ปรับใช้งานได้กี่ระดับ
สเปกอายุใบมีด	ผู้ผลิตระบุจำนวนครั้งหรือไม่
อะไหล่	มีใบมีดแท้หรืออะไหล่ที่เข้ากันได้
ความสะดวกในการเปลี่ยน	ผู้ใช้เปลี่ยนเองได้หรือไม่
การรับประกัน	มีบริการหลังการขาย
ความสม่ำเสมอ	ผลการตัดผ่านเกณฑ์ต่อเนื่องหรือไม่

ช่างที่ต้องสไปซ์ทุกวันควรประเมินต้นทุนการใช้ใบมีดต่อจำนวนครั้งที่ตัด รวมถึงต้นทุนเวลาจากการต้องตัดใหม่

⑬ ตารางแก้ปัญหาใบมีด Cleaver

ปัญหา	ตรวจสอบอะไร	แนวทางแก้ไข
Bad Cleave บ่อย	ความสะอาดและใบมีด	ทำความสะอาดก่อน
Large Cleave Angle	Clamp, Anvil, Blade	ตรวจและทดสอบ
ตัด Fiber ไม่ขาด	ตำแหน่งและความสูงใบมีด	ตรวจตามคู่มือ
Fiber แตกเป็นเศษ	ใบมีดและกลไกตัด	หยุดตรวจสอบ
หมุนใบมีดแล้วไม่ดีขึ้น	Blade Height หรือ Clamp	ตรวจสภาพและตั้งค่า
ใบมีดมีรอยบิ่น	ผิวขอบใบมีด	เปลี่ยนใบมีด
ตัดได้บ้างไม่ได้บ้าง	การจับยึดและกลไก	บำรุงรักษาเครื่องมือ

⑭ วิธีบันทึกอายุใบมีดสำหรับช่างสไปซ์

การจดบันทึกช่วยให้รู้ว่าใบมีดถูกใช้งานไปมากน้อยเพียงใด และลดปัญหาหมุนกลับไปยังตำแหน่งเดิมโดยไม่ตั้งใจ

ข้อมูลที่ควรบันทึก ได้แก่

• รุ่น Fiber Cleaver
• วันที่เริ่มใช้ใบมีด
• ตำแหน่งใบมีดปัจจุบัน
• ระดับ Blade Height
• จำนวนครั้งที่ตัดโดยประมาณ
• วันที่หมุนใบมีด
• อาการที่พบก่อนหมุน
• ผลการทดสอบหลังบำรุงรักษา

สำหรับทีมช่างหลายคนควรจัดทำประวัติเครื่องมือร่วมกัน เพื่อให้ทุกคนทราบสถานะการใช้งานล่าสุด

⑮ Checklist ตรวจสอบใบมีด Cleaver ก่อนออกหน้างาน

Checklist สำหรับช่าง Fiber Optic

0/10ใบมีดไม่มีรอยแตกหรือบิ่นClamp Pad สะอาดและไม่มีรอยเสียหายAnvil ไม่มีเศษ Fiber ติดค้างตรวจสอบ Blade Position ปัจจุบันตรวจสอบ Blade Height ตามคู่มือกลไกตัดและฝาปิดทำงานปกติมีอุปกรณ์ทำความสะอาดพร้อมใช้มีภาชนะเก็บเศษแก้วทดลองตัดและตรวจ Cleave Angleบันทึกการบำรุงรักษาล่าสุด

ล้างรายการ คัดลอก

⑯ คำถามที่พบบ่อยเกี่ยวกับใบมีด Fiber Cleaver

ใบมีด Cleaver ตัดได้กี่ครั้ง?

ขึ้นอยู่กับรุ่นและสเปกผู้ผลิต โดยบางรุ่นระดับมืออาชีพรองรับได้ประมาณ 54,000–60,000 ครั้งตลอดอายุใบมีด แต่เครื่องมืออื่นอาจมีอายุแตกต่างกัน

ใบมีด Cleaver ต้องหมุนทุกกี่ครั้ง?

ไม่สามารถใช้จำนวนครั้งเดียวกับทุกยี่ห้อ ควรอ้างอิงคู่มือ จำนวนตำแหน่งใบมีด และผลการตัดจริง รวมถึงระบบแจ้งเตือนของเครื่องมือถ้ามี

หมุนใบมีดแล้วต้องปรับ Blade Height หรือไม่?

ไม่จำเป็นต้องปรับทุกครั้ง ขึ้นอยู่กับรุ่นและระบบกลไก แต่หากผลการตัดยังผิดปกติหลังทำความสะอาดและหมุนใบมีด อาจต้องตรวจสอบ Blade Height

ใบมีด Cleaver ใช้ซ้ำได้ไหม?

ใช้ซ้ำได้ตามตำแหน่งและอายุที่ผู้ผลิตออกแบบ แต่ไม่ควรพยายามใช้ตำแหน่งที่เสื่อมแล้วซ้ำโดยไม่มีเหตุผลด้านเทคนิค

เปลี่ยนใบมีดเองได้หรือไม่?

เครื่องมือบางรุ่นอนุญาตให้ผู้ใช้เปลี่ยนเอง แต่ต้องทำตามคู่มืออย่างเคร่งครัด เครื่องมือบางชนิดอาจต้องใช้บริการช่างผู้เชี่ยวชาญ

ใบมีดเสื่อมทำให้ Splice Loss สูงขึ้นไหม?

อาจมีผลโดยอ้อมจากการสร้างหน้าตัดไม่เหมาะสม แต่ค่า Splice Loss ยังขึ้นอยู่กับการจัดแนว ความสะอาด คุณสมบัติเส้นใย และการตั้งค่า Fusion Splicer ด้วย

⑰ สรุป ใบมีด Cleaver ควรหมุนหรือเปลี่ยนเมื่อไร?

อายุใบมีด Fiber Cleaver ขึ้นอยู่กับรุ่นเครื่องมือและวิธีใช้งาน โดยเครื่องมือระดับมืออาชีพบางรุ่นมีสเปกรองรับการตัดหลายหมื่นครั้งจากการหมุนตำแหน่งและปรับระดับใบมีดตามที่ออกแบบไว้

หากเกิด Bad Cleave หรือ Cleave Angle สูงผิดปกติ ควรเริ่มจากการตรวจสอบความสะอาดของ Clamp, Anvil และใบมีด ก่อนพิจารณาหมุนตำแหน่งหรือปรับ Blade Height

เมื่อใช้ตำแหน่งใบมีดครบ พบขอบใบมีดเสียหาย หรือไม่สามารถปรับคุณภาพการตัดให้ผ่านเกณฑ์ได้ ควรเปลี่ยนใบมีดใหม่ตามข้อกำหนดของผู้ผลิต
