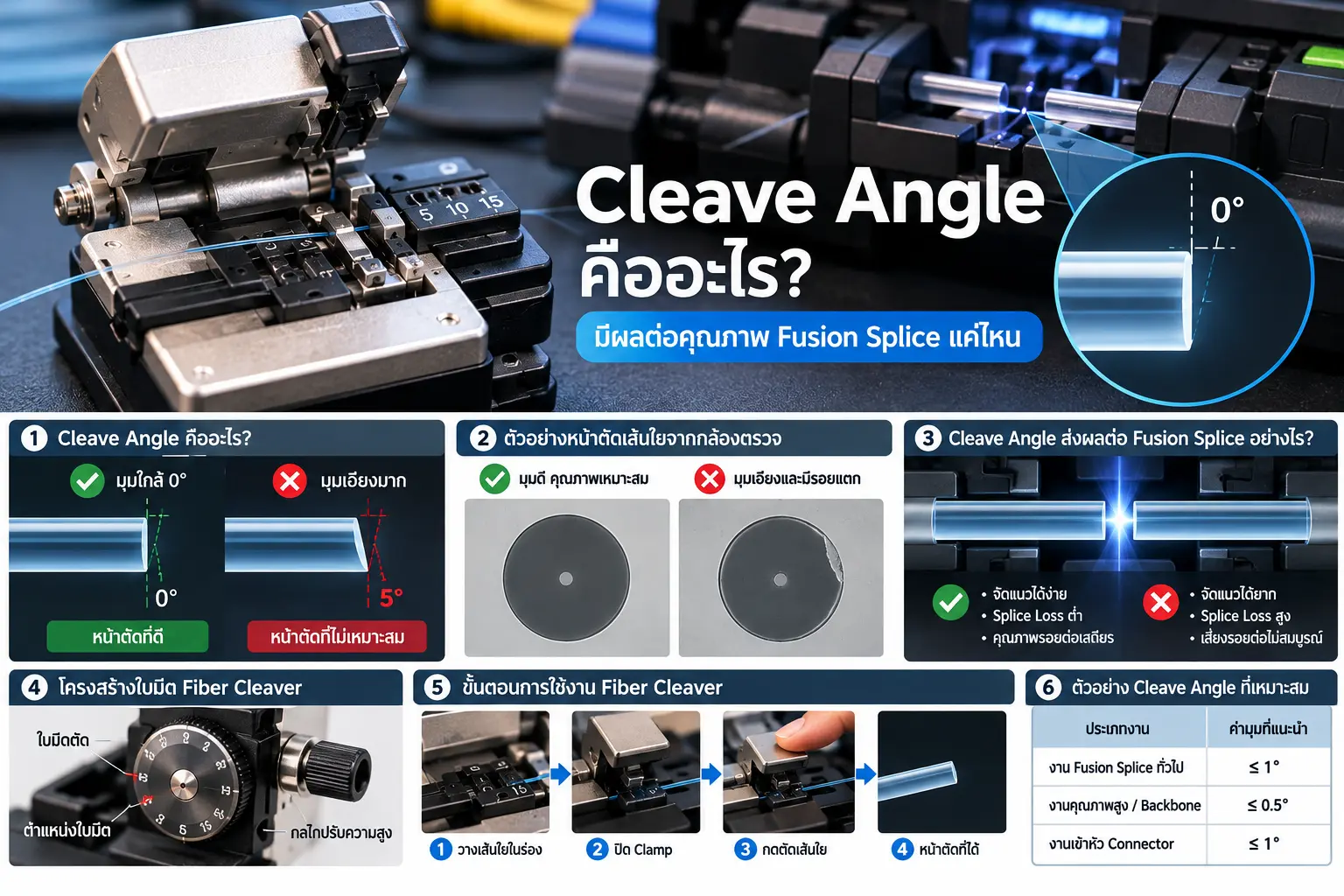

🔬 Cleave Angle คืออะไร? มุมตัดไฟเบอร์มีผลต่อคุณภาพ Fusion Splice และค่า Loss แค่ไหน

Cleave Angle คือมุมเอียงของหน้าตัดเส้นใยแก้วนำแสงเมื่อเทียบกับระนาบที่ตั้งฉากกับแนวแกนเส้นใย เป็นหนึ่งในปัจจัยสำคัญที่ส่งผลต่อคุณภาพการเชื่อมต่อสายไฟเบอร์ออฟติกด้วยเครื่อง Fusion Splicer

หากปลายเส้นใยถูกตัดได้ตรง เรียบ และไม่มีรอยบิ่น เครื่องสไปซ์จะสามารถจัดแนวและหลอมเชื่อมเส้นใยได้อย่างเหมาะสม แต่หากหน้าตัดมีมุมเอียงมากหรือมีข้อบกพร่อง อาจทำให้เกิด Splice Loss สูง สไปซ์ไม่สำเร็จ หรือจำเป็นต้องตัดสายใหม่

ช่างติดตั้ง Fiber Optic จึงต้องเข้าใจความสัมพันธ์ระหว่าง Cleave Angle, Fiber Cleaver และ Fusion Splicer เพื่อควบคุมคุณภาพรอยต่อ

บทความนี้ comsiam จะอธิบายหลักการวัดมุมตัด ค่าที่เหมาะสม ปัญหาที่เกิดจากมุมตัดผิดปกติ วิธีปรับปรุงคุณภาพ และแนวทางตรวจสอบรอยต่อสำหรับงาน FTTH, Backbone และ Data Center

① Cleave Angle คืออะไร?

Cleave Angle หรือมุมหน้าตัดเส้นใยแก้วนำแสง หมายถึงมุมที่เกิดจากการเบี่ยงเบนของผิวหน้าตัดเมื่อเทียบกับระนาบตั้งฉากกับแนวแกนของ Fiber

หากหน้าตัดตั้งฉากกับแนวเส้นใยอย่างสมบูรณ์ จะมี Cleave Angle เท่ากับ 0 องศา

หากหน้าตัดเอียงออกจากแนวตั้งฉาก ค่ามุมจะเพิ่มขึ้นตามระดับความเอียง

ตัวอย่างค่ามุมตัด

• 0° — หน้าตัดตั้งฉากตามอุดมคติ
• 0.5° — หน้าตัดเบี่ยงเบนเล็กน้อย
• 1° — หน้าตัดมีความเอียงเพิ่มขึ้น
• 3° — ความเอียงมากขึ้นอย่างมีนัยสำคัญเมื่อเทียบกับงานตัดความแม่นยำสูง
• 5° — มุมเอียงสูง ซึ่งอาจไม่ผ่านเกณฑ์ของเครื่องสไปซ์หลายรุ่น

ตัวเลขเหล่านี้ใช้แสดงระดับความแตกต่างของมุม ไม่ใช่เกณฑ์ผ่านหรือไม่ผ่านที่ใช้ได้กับเครื่องสไปซ์ทุกยี่ห้อ

② Cleave Angle ที่ดีและไม่ดีแตกต่างกันอย่างไร?

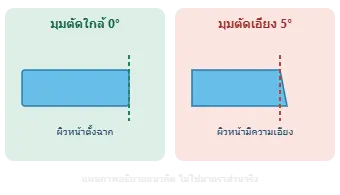

แผนภาพเปรียบเทียบมุมตัด Fiber Optic

หน้าตัดที่ดีไม่ใช่เพียงแค่หน้าตัดที่มีมุมเอียงต่ำเท่านั้น แต่ต้องไม่มีรอยบิ่น รอยแตก หรือสิ่งปนเปื้อนที่อาจส่งผลต่อการหลอมเชื่อม

ในทางกลับกัน แม้ Cleave Angle จะต่ำ แต่หากหน้าตัดมีรอยแตกหรือเศษแก้วติดอยู่ ก็อาจไม่เหมาะกับการ Fusion Splicing

③ Cleave Angle มีผลต่อ Fusion Splice อย่างไร?

การเชื่อมต่อเส้นใยแก้วด้วย Fusion Splicer ใช้การจัดแนวปลายเส้นใยทั้งสองด้านก่อนหลอมเชื่อมเข้าด้วยกัน

หากปลายเส้นใยถูกเตรียมไว้อย่างเหมาะสม เครื่องสไปซ์จะสามารถควบคุมระยะห่าง การจัดแนว และกระบวนการ Arc ได้ตามโปรแกรมที่กำหนด

แต่หาก Cleave Angle สูง อาจเกิดปัญหาต่อไปนี้

1. หน้าตัดทั้งสองด้านไม่อยู่ในสภาพเหมาะสมต่อการเชื่อมต่อ
2. เครื่องสไปซ์แจ้งเตือน Bad Cleave หรือ Cleave Angle Error
3. การหลอมเชื่อมมีความสม่ำเสมอน้อยลง
4. ค่า Estimated Splice Loss อาจสูงขึ้น
5. เครื่องสไปซ์อาจปฏิเสธการสไปซ์
6. ต้องตัดและเตรียมเส้นใยใหม่ ส่งผลให้เสียเวลาและสายสำรอง

อย่างไรก็ตาม เครื่องสไปซ์บางรุ่นสามารถชดเชยข้อบกพร่องของปลายเส้นใยได้บางส่วน จึงไม่สามารถสรุปว่า Cleave Angle ค่าใดค่าหนึ่งจะทำให้เกิด Loss เท่ากันทุกครั้ง

④ Cleave Angle เท่าไรจึงเหมาะกับการสไปซ์ไฟเบอร์?

สำหรับงาน Fusion Splicing โดยทั่วไปควรพยายามให้มุมหน้าตัดเข้าใกล้ 0 องศามากที่สุด ภายใต้ความสามารถของ Cleaver และข้อกำหนดเครื่องสไปซ์

Cleave Angle	ความหมายในการปฏิบัติงาน
0°	แนวหน้าตัดในอุดมคติ
0.3°	มุมเอียงต่ำ เหมาะกับงานที่ต้องการความแม่นยำสูง
0.5°	มุมเอียงต่ำ
1.0°	ต้องตรวจสอบเกณฑ์เครื่องสไปซ์และคุณภาพหน้าตัด
2.0°	มีความเอียงเพิ่มขึ้น ควรประเมินอย่างระมัดระวัง
3.0° ขึ้นไป	อาจไม่ผ่านเกณฑ์ของเครื่องสไปซ์หลายรุ่น

ตารางนี้ไม่ใช่มาตรฐานการยอมรับสากลที่ใช้ได้กับทุกเครื่อง

เกณฑ์การยอมรับที่แท้จริงต้องอ้างอิงคู่มือ Fusion Splicer รุ่นที่ใช้ ประเภทเส้นใย และข้อกำหนดของโครงการ

⑤ Cleave Angle 0.5° กับ 1° ทำให้ Loss ต่างกันเท่าไร?

ไม่สามารถแปลง Cleave Angle เป็นค่า Splice Loss หน่วย dB ด้วยสูตรเดียวที่ใช้ได้ทุกกรณี

เพราะค่า Loss จริงยังขึ้นอยู่กับปัจจัยอื่น เช่น

• Core Alignment
• ความแตกต่างของเส้นใยสองด้าน
• คุณภาพหน้าตัด
• ระยะห่างก่อนเชื่อม
• การตั้งค่า Arc
• ความสะอาดของเส้นใย
• การเกิดฟองอากาศหรือข้อบกพร่องในรอยต่อ

ตัวอย่างเช่น เส้นใยที่มีมุมตัด 0.5° แต่มีสิ่งสกปรกติดบนหน้าตัด อาจให้ผลการสไปซ์แย่กว่าเส้นใยที่มีมุมตัด 1° แต่หน้าตัดสะอาดและไม่มีข้อบกพร่อง ทั้งนี้ขึ้นอยู่กับระบบสไปซ์จริง

ดังนั้นไม่ควรใช้ Cleave Angle เพียงค่าเดียวในการรับรองคุณภาพงาน

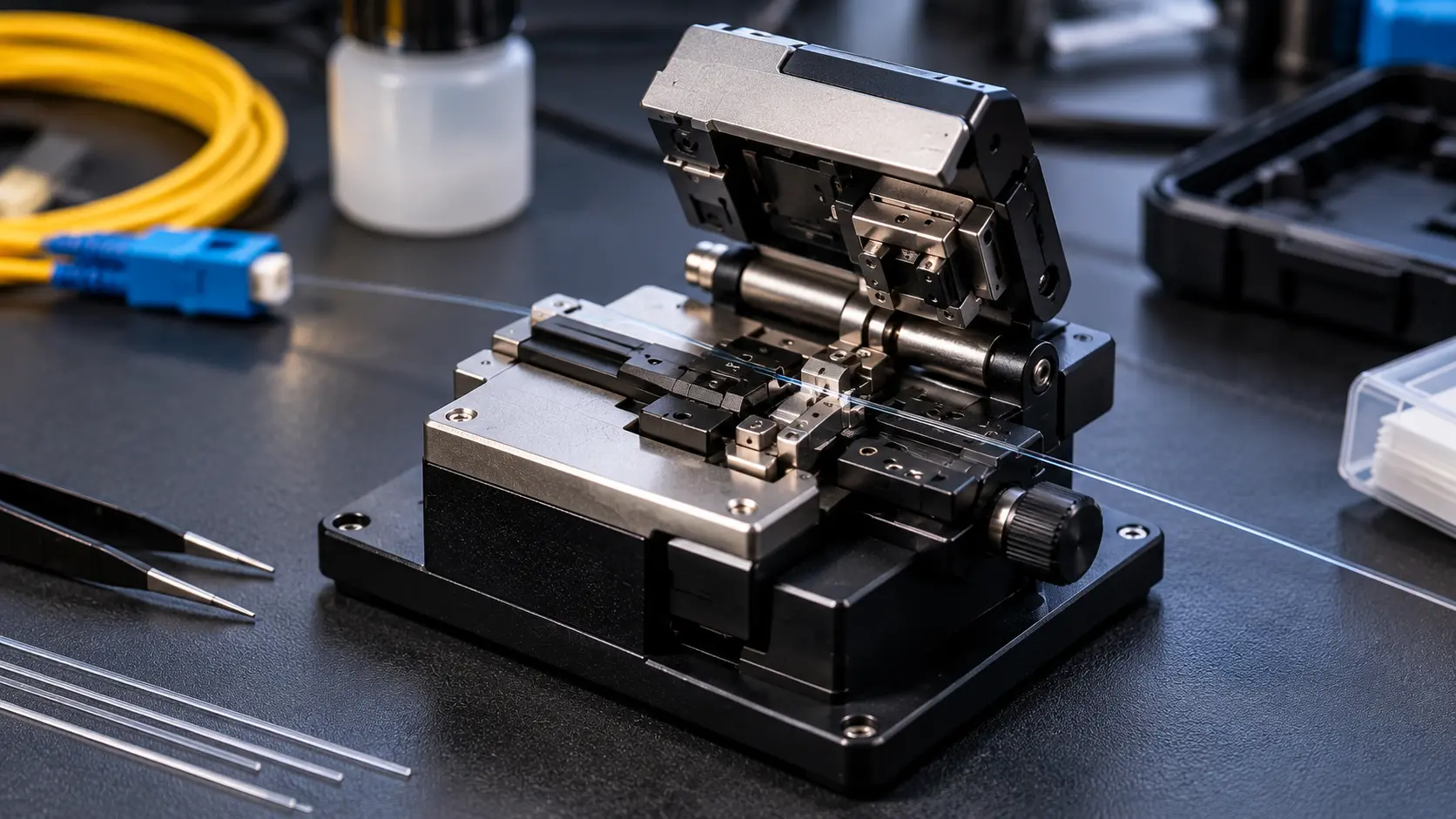

⑥ Fiber Cleaver คืออะไร? เครื่องมือควบคุม Cleave Angle

Fiber Cleaver เป็นเครื่องมือที่ใช้เตรียมหน้าตัดเส้นใยแก้วนำแสงก่อน Fusion Splicing โดยใช้ใบมีดสร้างรอยบากบนแก้ว จากนั้นใช้แรงที่ควบคุมให้เส้นใยแยกออกเป็นหน้าตัด

เครื่องมือระดับมืออาชีพมักได้รับการออกแบบให้ควบคุมตำแหน่งเส้นใย แรงจับยึด และกระบวนการตัดได้อย่างสม่ำเสมอ

ส่วนประกอบสำคัญของ Fiber Cleaver

• Blade: ใบมีดสำหรับสร้างรอยบาก
• Fiber Clamp: ชุดจับเส้นใยให้มั่นคง
• Fiber Holder: อุปกรณ์กำหนดตำแหน่งเส้นใย
• Cleave Length Scale: ตัวกำหนดระยะตัด
• Blade Adjustment: ระบบปรับตำแหน่งใบมีดในรุ่นที่รองรับ
• Fiber Scrap Collector: ระบบเก็บเศษเส้นใยแก้ว

ตัวอย่างเครื่องมือที่พบในงานช่าง ได้แก่ Fujikura CT50, Sumitomo FC-6S, INNO V7 และเครื่องมือตัดไฟเบอร์รุ่นอื่นที่รองรับการทำงานตามข้อกำหนดของผู้ผลิต

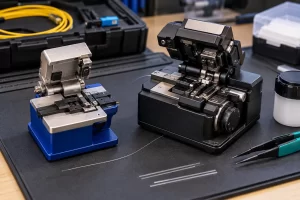

คุณภาพการตัดไม่ได้ขึ้นอยู่กับราคาหรือชื่อแบรนด์เพียงอย่างเดียว แต่ขึ้นอยู่กับสภาพใบมีด ความแม่นยำของเครื่องมือ และวิธีใช้งานด้วย

⑦ วิธีใช้ Fiber Cleaver ให้ Cleave Angle ต่ำ

ขั้นตอนที่ 1 ปอก Coating ด้วย Fiber Stripper

ตรวจสอบขนาดชั้น Coating ให้ตรงกับช่องปอก และเปิดเผยเส้นใยแก้วตามระยะที่เครื่องสไปซ์กำหนด

ขั้นตอนที่ 2 ทำความสะอาดเส้นใย

ใช้ Lint-Free Wipes กับน้ำยาที่เหมาะสมเพื่อกำจัดคราบ Coating และสิ่งสกปรก จากนั้นปล่อยให้เส้นใยแห้ง

ขั้นตอนที่ 3 ตรวจสอบใบมีด Cleaver

ตรวจดูว่าไม่มีเศษแก้วหรือสิ่งสกปรกในบริเวณใบมีดและชุด Clamp

ขั้นตอนที่ 4 ตั้ง Cleave Length

กำหนดระยะตัดตามข้อกำหนดของ Fusion Splicer หรือ Fiber Holder ที่ใช้งาน

ขั้นตอนที่ 5 วางเส้นใยตรงร่องจับ

วางเส้นใยให้ตรงและมั่นคง หลีกเลี่ยงการบิด งอ หรือสัมผัสปลายเส้นใยที่ทำความสะอาดแล้ว

ขั้นตอนที่ 6 ตัดเส้นใย

ทำตามกลไกของ Cleaver รุ่นนั้น ไม่ออกแรงกระแทกหรือดึงเส้นใยผิดทิศทาง

ขั้นตอนที่ 7 ตรวจสอบ Cleave Angle

นำเส้นใยเข้าเครื่อง Fusion Splicer หรือเครื่องตรวจสอบหน้าตัด เพื่อประเมินคุณภาพการตัด

หากเครื่องแจ้ง Bad Cleave ควรตรวจสอบและตัดใหม่ ไม่ควรฝืนสไปซ์โดยไม่ทราบสาเหตุ

⑧ สาเหตุที่ Cleave Angle สูงผิดปกติ

สาเหตุ	ผลกระทบ	วิธีแก้ไข
ใบมีดสึก	มุมตัดไม่สม่ำเสมอ	ตรวจสอบและหมุนใบมีด
Clamp สกปรก	จับ Fiber ไม่มั่นคง	ทำความสะอาด
วาง Fiber ไม่ตรง	เส้นใยเคลื่อนระหว่างตัด	จัดตำแหน่งใหม่
Coating ปอกไม่หมด	จับเส้นใยผิดตำแหน่ง	เตรียมสายใหม่
ใบมีดตั้งค่าผิด	หน้าตัดผิดปกติ	ปรับตามคู่มือ
กลไก Cleaver เสียหาย	คุณภาพไม่สม่ำเสมอ	ตรวจซ่อมเครื่องมือ
เส้นใยถูกดึงหรือบิด	เกิดแรงผิดแนว	ปรับวิธีจับเส้นใย

⑨ เครื่องสไปซ์ตรวจ Cleave Angle ได้อย่างไร?

Fusion Splicer หลายรุ่นใช้ระบบกล้องตรวจสอบภาพปลายเส้นใยก่อนเริ่มกระบวนการเชื่อมต่อ

ระบบตรวจสอบอาจวิเคราะห์ข้อมูล เช่น

• รูปร่างปลายเส้นใย
• ความเอียงของหน้าตัด
• ความผิดปกติของขอบหน้าตัด
• ตำแหน่ง Fiber
• ระยะห่างระหว่างเส้นใย
• สิ่งผิดปกติที่กล้องตรวจพบ

ตัวอย่างเครื่องจาก Fujikura, Sumitomo และ INNO มีระบบตรวจสอบภาพเส้นใย แต่ความสามารถและเกณฑ์ตรวจสอบขึ้นอยู่กับรุ่นและโปรแกรมที่เลือก

เครื่องสไปซ์บางรุ่นสามารถแจ้งเตือนหรือหยุดกระบวนการหากพบว่าหน้าตัดไม่ผ่านเกณฑ์

⑩ Cleave Angle Error และ Bad Cleave ต่างกันอย่างไร?

Cleave Angle Error มักใช้แจ้งว่าระบบตรวจพบมุมหน้าตัดเกินเกณฑ์ที่ตั้งไว้

Bad Cleave เป็นข้อความที่อาจครอบคลุมข้อบกพร่องของหน้าตัดหลายลักษณะ เช่น มุมเอียง รอยบิ่น หรือรูปทรงหน้าตัดผิดปกติ

อย่างไรก็ตาม ข้อความ Error และความหมายที่แน่นอนขึ้นอยู่กับเครื่องสไปซ์แต่ละรุ่น

วิธีแก้ไขเบื้องต้น

1. หยุดกระบวนการสไปซ์
2. ตรวจสอบภาพปลาย Fiber
3. ตรวจสอบตำแหน่งเส้นใยในเครื่อง
4. ทำความสะอาด Fiber Cleaver
5. ตรวจสภาพใบมีด
6. ตัดปลาย Fiber ใหม่
7. ตรวจสอบผลก่อนเริ่มสไปซ์อีกครั้ง

หากเกิดข้อผิดพลาดซ้ำหลายครั้ง ควรตรวจสอบอุปกรณ์และโปรแกรมการสไปซ์อย่างละเอียด

⑪ Cleave Angle สูงจำเป็นต้องตัดใหม่ทุกครั้งหรือไม่?

ขึ้นอยู่กับเกณฑ์ของเครื่องสไปซ์ ประเภทเส้นใย และข้อกำหนดคุณภาพงาน

สำหรับงานที่ต้องการความน่าเชื่อถือสูง หากหน้าตัดไม่ผ่านเกณฑ์ควรตัดใหม่แทนการพยายามเชื่อมต่อด้วยปลายเส้นใยที่มีข้อบกพร่อง

ไม่ควรปิดระบบเตือน Cleave Angle เพียงเพื่อให้เครื่องทำงานต่อได้ โดยเฉพาะงาน Backbone, Data Center และระบบที่มีข้อกำหนดค่า Loss ชัดเจน

⑫ ค่า Cleave Angle เกี่ยวข้องกับ Splice Loss หรือไม่?

เกี่ยวข้อง แต่ไม่ได้มีความสัมพันธ์เป็นสัดส่วนตรงแบบตายตัว

ตัวอย่างเช่น มุมตัดมากขึ้นอาจส่งผลต่อคุณภาพการเชื่อมต่อและความสม่ำเสมอของรอยต่อ แต่ค่า Loss ยังขึ้นอยู่กับการจัดแนว การหลอมเชื่อม และคุณสมบัติเส้นใยด้วย

นอกจากนี้ ค่า Estimated Loss จาก Fusion Splicer เป็นเพียงการประเมินของเครื่อง ไม่ใช่ค่าที่วัดการสูญเสียของรอยต่อโดยตรง

งานที่ต้องการตรวจสอบคุณภาพจริงควรใช้เครื่องมือวัดตามข้อกำหนด เช่น OTDR หรือ Optical Loss Test Set

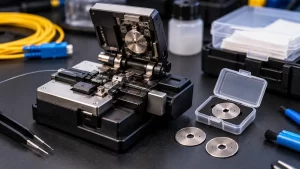

⑬ วิธีดูแล Fiber Cleaver ให้ตัดได้แม่นยำ

การบำรุงรักษา Fiber Cleaver ส่งผลโดยตรงต่อความสม่ำเสมอของหน้าตัด

• ทำความสะอาดบริเวณ Blade และ Clamp
• เก็บเศษแก้วออกจากพื้นที่ตัด
• ตรวจสอบใบมีดก่อนเริ่มงาน
• หมุนตำแหน่งใบมีดตามรอบและอาการที่ผู้ผลิตกำหนด
• ไม่ใช้เครื่องมือตัดวัสดุอื่น
• ป้องกันการตกกระแทก
• ตรวจสอบระบบจับเส้นใย
• เก็บเครื่องมือในกล่องป้องกันฝุ่น
• ทดสอบคุณภาพการตัดหลังเปลี่ยนใบมีด

ไม่ควรปรับความสูงใบมีดด้วยการคาดเดา เพราะอาจทำให้เครื่องมือตัดได้แย่ลงหรือเสียหาย

⑭ Checklist ตรวจ Cleave Angle ก่อน Fusion Splicing

ตรวจสอบก่อนสไปซ์

0/10เลือก Fiber Cleaver ที่รองรับเส้นใยตรวจสอบสภาพและความสะอาดใบมีดตรวจสอบ Fiber Clampปอก Coating ด้วยเครื่องมือที่ถูกต้องทำความสะอาดเส้นใยและปล่อยให้แห้งตั้ง Cleave Length ตามคู่มือวาง Fiber ให้ตรงในร่องจับตัดเส้นใยตามวิธีของผู้ผลิตตรวจสอบภาพหน้าตัดและ Cleave Angleตัดใหม่หากหน้าตัดไม่ผ่านเกณฑ์

ล้างรายการ คัดลอก Checklist

⑮ คำถามที่พบบ่อยเกี่ยวกับ Cleave Angle

Cleave Angle 0 องศาดีที่สุดหรือไม่?

ในเชิงเรขาคณิต หน้าตัดตั้งฉากที่ 0 องศาเป็นลักษณะอุดมคติสำหรับงาน Fusion Splicing ทั่วไป แต่ต้องพิจารณาความเรียบ ความสะอาด และคุณภาพหน้าตัดร่วมด้วย

Cleave Angle 1 องศาสไปซ์ได้ไหม?

อาจทำได้หากผ่านเกณฑ์ของเครื่องสไปซ์และข้อกำหนดงาน แต่ไม่สามารถรับประกันได้จากค่ามุมอย่างเดียว

Cleave Angle สูงทำให้ Fiber ขาดง่ายขึ้นไหม?

มุมเอียงเพียงอย่างเดียวไม่สามารถยืนยันความแข็งแรงของรอยต่อได้ แต่หากหน้าตัดมีรอยบิ่น รอยแตก หรือความเสียหายต่อผิวแก้ว ก็อาจเพิ่มความเสี่ยงต่อความเสียหายของเส้นใยได้

ทำไมเปลี่ยนใบมีด Cleaver แล้วยังตัดเอียง?

อาจเกิดจาก Clamp สกปรก การตั้งความสูงใบมีดไม่ถูกต้อง การวางเส้นใยผิดตำแหน่ง หรือกลไกเครื่องมือมีปัญหา

Cleave Angle ต่างจาก Connector Polish Angle อย่างไร?

Cleave Angle เป็นมุมหน้าตัดจากการเตรียมเส้นใย ส่วน Connector Polish Angle เป็นมุมที่ออกแบบและขัดบนหน้าสัมผัสของ Connector เช่น APC ซึ่งเป็นคนละขั้นตอนและมีวัตถุประสงค์ต่างกัน

ใช้ OTDR วัด Cleave Angle ได้ไหม?

OTDR ไม่ได้ออกแบบสำหรับวัด Cleave Angle โดยตรง แต่ใช้วิเคราะห์เหตุการณ์และการสูญเสียตามเส้นทางไฟเบอร์

⑯ สรุป Cleave Angle สำคัญต่อคุณภาพงานสไปซ์แค่ไหน?

Cleave Angle เป็นปัจจัยสำคัญในการเตรียมเส้นใยสำหรับ Fusion Splicing เพราะหน้าตัดที่เหมาะสมช่วยให้เครื่องสไปซ์สามารถดำเนินกระบวนการเชื่อมต่อได้อย่างมีประสิทธิภาพ

การลดมุมตัดให้ต่ำต้องอาศัย Fiber Cleaver ที่เหมาะสม ใบมีดที่อยู่ในสภาพดี การทำความสะอาดเส้นใย และเทคนิคการตัดที่ถูกต้อง

ช่างไม่ควรพิจารณา Cleave Angle เพียงอย่างเดียว แต่ควรตรวจสอบหน้าตัด กระบวนการสไปซ์ และผลการทดสอบ Loss ประกอบกัน
