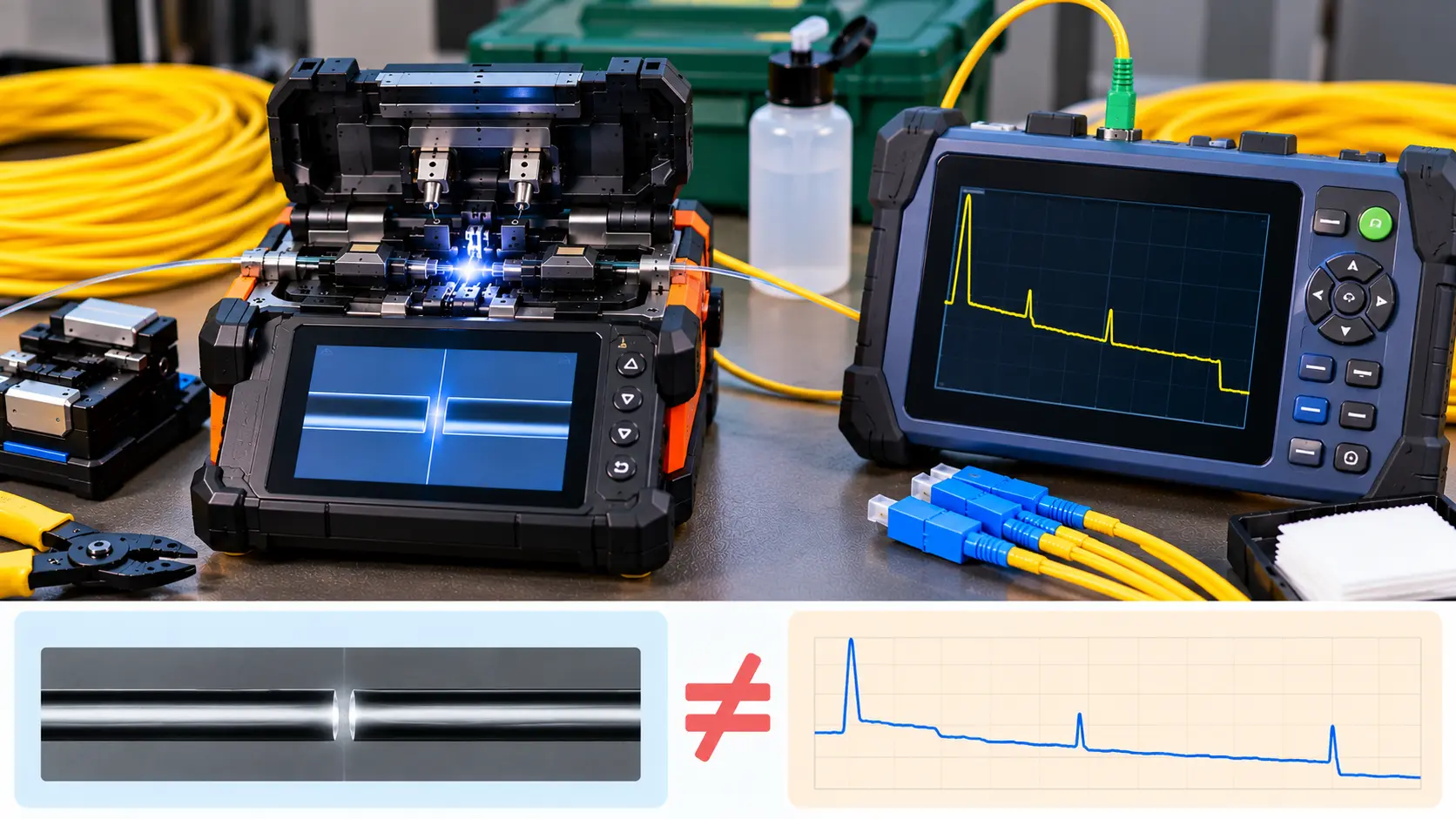

🔍 Estimated Loss จาก Fusion Splicer กับค่า OTDR ต่างกันอย่างไร? ทำไมเครื่องสไปซ์ขึ้น 0.00 dB แต่วัดจริงไม่เท่ากัน

Estimated Loss จาก Fusion Splicer กับค่า Loss ที่ OTDR วัดได้ไม่ใช่ค่าเดียวกัน เพราะเครื่อง Fusion Splicer ใช้ข้อมูลภาพและระบบคำนวณเพื่อประมาณคุณภาพรอยต่อ ขณะที่ OTDR ใช้พัลส์แสงและสัญญาณแสงสะท้อนกลับเพื่อวิเคราะห์การสูญเสียตามแนวสายไฟเบอร์ออฟติก

นี่คือเหตุผลว่าทำไมเครื่องสไปซ์อาจแสดงค่า 0.00 dB หรือ 0.01 dB แต่เมื่อตรวจด้วย OTDR กลับได้ 0.05 dB หรือค่าอื่นที่แตกต่างกัน

ความแตกต่างดังกล่าวไม่ได้หมายความว่าเครื่อง Fusion Splicer เสียหรือ OTDR วัดผิดเสมอไป เพราะทั้งสองเครื่องใช้หลักการและข้อมูลคนละประเภท รวมถึงมีข้อจำกัดในการวัดและการประเมินต่างกัน

บทความนี้ comsiam จะอธิบายความแตกต่างของ Estimated Splice Loss และ OTDR Event Loss วิธีอ่านค่าทั้งสอง การวัดรอยสไปซ์สองทิศทาง ปัญหา Gainer และแนวทางตรวจสอบคุณภาพรอยต่อสำหรับงาน FTTH, Backbone และ Data Center

① Estimated Loss จาก Fusion Splicer คืออะไร?

Estimated Splice Loss คือค่าการสูญเสียที่เครื่อง Fusion Splicer คำนวณหรือประเมินจากสภาพรอยต่อและข้อมูลที่ตรวจจับได้ระหว่างกระบวนการเชื่อมเส้นใยแก้วนำแสง

เครื่องแต่ละรุ่นอาจใช้ข้อมูลดังต่อไปนี้

• ภาพเส้นใยก่อนและหลังสไปซ์
• ความคลาดเคลื่อนของ Core หรือ Cladding
• รูปทรงบริเวณรอยต่อ
• ความเบี่ยงเบนของแกนเส้นใย
• ชนิด Fiber และ Splice Mode
• แบบจำลองการสูญเสียภายในเครื่อง

ตัวเลขที่เครื่องแสดงจึงเป็นผลประเมินจากระบบของเครื่อง ไม่ใช่การวัดกำลังแสงที่ส่งผ่านรอยต่อโดยตรง

ตัวอย่างค่า Estimated Loss

ค่าที่แสดง	วิธีตีความ
0.00 dB	เครื่องประเมินว่าการสูญเสียต่ำมากตามความละเอียดที่แสดง
0.01 dB	ค่าประมาณระดับต่ำ
0.02 dB	ค่าประมาณระดับต่ำ
0.05 dB	ควรเทียบกับเกณฑ์งาน
0.10 dB	ควรตรวจสอบตามข้อกำหนดรอยต่อ

ตัวเลขนี้ไม่ได้เป็นเกณฑ์ผ่านหรือไม่ผ่านที่ใช้ได้กับทุกระบบ

② OTDR คืออะไร และวัดค่า Loss อย่างไร?

OTDR หรือ Optical Time Domain Reflectometer เป็นเครื่องมือทดสอบสายไฟเบอร์ออฟติกที่ส่งพัลส์แสงเข้าสู่เส้นใย แล้วตรวจวิเคราะห์สัญญาณแสงที่เดินทางกลับมา

แสงที่กลับมาประกอบด้วย Rayleigh Backscattering และ Fresnel Reflection จากเหตุการณ์บางประเภท

เครื่องจะวิเคราะห์ข้อมูลเหล่านี้เพื่อแสดงระยะทาง เหตุการณ์ และการสูญเสียในเส้นทางไฟเบอร์

OTDR สามารถตรวจสอบอะไรได้บ้าง?

1. ระยะทางของสาย Fiber Optic
2. ค่าการลดทอนสัญญาณตามระยะทาง
3. ตำแหน่งรอยสไปซ์ที่ตรวจจับได้
4. จุดเชื่อมต่อ Connector
5. เหตุการณ์สะท้อนแสง
6. จุดขาดหรือเหตุการณ์ผิดปกติ
7. ค่า Event Loss ที่ประมาณจาก Trace
8. ความสูญเสียของช่วงสายตามวิธีวิเคราะห์ของเครื่อง

สำหรับรอยสไปซ์ OTDR มักวิเคราะห์การเปลี่ยนแปลงของระดับ Backscatter ก่อนและหลังเหตุการณ์ เพื่อประเมินค่า Loss ของจุดนั้น

③ Estimated Loss กับ OTDR Loss ต่างกันอย่างไร?

หัวข้อ	Fusion Splicer	OTDR
ค่าที่แสดง	Estimated Splice Loss	Event Loss หรือค่าอื่นตามการวิเคราะห์
วิธีการ	ประมวลผลภาพและข้อมูลรอยต่อ	วิเคราะห์แสงย้อนกลับ
ช่วงเวลาทดสอบ	ระหว่างหรือทันทีหลังสไปซ์	หลังต่อเข้ากับเส้นทางทดสอบ
ระบุตำแหน่งรอยต่อ	ตำแหน่งที่กำลังสไปซ์	ตามระยะทางของสาย
ตรวจจุดขาด	ไม่ได้ตรวจตลอดเส้นทาง	สามารถระบุได้ภายใต้ขีดจำกัด
ผลจาก Backscatter Mismatch	ไม่ใช่หลักการวัดแบบ OTDR	มีผลต่อ Event Loss
การใช้งาน	ควบคุมคุณภาพเบื้องต้น	ตรวจสอบและวิเคราะห์เส้นทาง
ข้อจำกัด	ค่าประมาณไม่ใช่ผลวัดจริง	มี Dead Zone และความคลาดเคลื่อนจากการวัด

สรุป: ทั้งสองเครื่องมีหน้าที่ต่างกัน และใช้ข้อมูลร่วมกันเพื่อเพิ่มความมั่นใจในคุณภาพงานได้

④ ทำไม Fusion Splicer ขึ้น 0.00 dB แต่ OTDR วัดได้ 0.05 dB?

สถานการณ์ดังกล่าวสามารถเกิดขึ้นได้จากหลายเหตุผล

1. การประมาณค่ากับการวัดใช้หลักการต่างกัน

Fusion Splicer ประเมินจากข้อมูลภาพ ขณะที่ OTDR วิเคราะห์สัญญาณแสงสะท้อนกลับ

จึงไม่จำเป็นต้องได้ค่าเท่ากัน

2. เครื่องสไปซ์แสดงค่าด้วยความละเอียดจำกัด

ค่า 0.00 dB อาจเป็นผลจากการประเมินและการปัดค่าตามวิธีของเครื่อง ไม่ได้แปลว่าไม่มี Loss จริง

3. เส้นใยสองด้านมีคุณสมบัติแตกต่างกัน

ความแตกต่างของ Backscatter Coefficient หรือคุณสมบัติทางแสง อาจส่งผลต่อค่า Event Loss ที่ OTDR วิเคราะห์

4. วิธีตั้งค่า OTDR มีผลต่อผลลัพธ์

เช่น Pulse Width, Wavelength, Range, Averaging Time และตำแหน่ง Event

5. สายถูกกดหรือดัดหลังสไปซ์

หลังย้ายเส้นใยเข้า Splice Tray อาจเกิด Macrobending หรือแรงกดที่ทำให้คุณภาพเส้นทางเปลี่ยนไป ซึ่งเครื่อง Fusion Splicer ไม่สามารถประเมินได้หลังนำสายออกจากเครื่อง

6. เหตุการณ์อยู่ใกล้กันเกินไป

หากรอยสไปซ์อยู่ใกล้ Connector หรือเหตุการณ์อื่นภายในข้อจำกัดด้านความละเอียดของ OTDR เครื่องอาจแยกหรือคำนวณค่าแต่ละจุดได้ไม่แม่นยำ

⑤ ค่า 0.00 dB บน Fusion Splicer หมายถึงไม่มี Loss จริงหรือไม่?

ไม่ใช่

ค่า 0.00 dB หมายถึงระบบของเครื่องประเมินการสูญเสียอยู่ในช่วงที่แสดงผลเป็น 0.00 dB

ไม่ได้ยืนยันว่าสัญญาณแสงผ่านรอยต่อโดยไม่มีการสูญเสียเลย

ตัวอย่างเช่น หากเครื่องแสดงตัวเลขทศนิยมสองตำแหน่ง ค่าเล็กมากอาจถูกแสดงเป็นศูนย์ตามระบบปัดค่าหรือประเมินภายในเครื่อง

แต่ไม่ควรสมมติว่าการปัดค่าของเครื่องทุกยี่ห้อใช้วิธีเดียวกัน

ดังนั้นการตรวจรับรอยต่อควรพิจารณาทั้งภาพรอยสไปซ์ เกณฑ์ของโครงการ และผลการทดสอบทางแสงจริง

⑥ OTDR วัดค่า Loss ติดลบได้อย่างไร?

ค่า Loss ติดลบที่ OTDR แสดงในบางเหตุการณ์เรียกว่า Gainer

Gainer อาจเกิดจากความแตกต่างของระดับ Backscatter ระหว่างเส้นใยสองด้าน ทำให้เครื่องวิเคราะห์ว่าระดับสัญญาณย้อนกลับเพิ่มขึ้นหลังผ่านรอยต่อ

ตัวอย่างเช่น

• วัดทิศทาง A → B ได้ -0.04 dB
• วัดทิศทาง B → A ได้ 0.12 dB

ไม่ได้หมายความว่ารอยต่อมีความสามารถขยายสัญญาณแสง

ในการประเมินคุณภาพรอยต่อแบบนี้ ควรใช้การวัดสองทิศทางและวิเคราะห์ค่าตามวิธีที่เหมาะสม

⑦ ทำไม OTDR ต้องวัดสองทิศทาง?

การวัดรอยสไปซ์ด้วย OTDR จากทิศทางเดียวอาจทำให้ได้ค่า Event Loss สูงหรือต่ำกว่าความเป็นจริง เนื่องจากความแตกต่างของคุณสมบัติการกระเจิงแสงย้อนกลับของเส้นใยทั้งสองด้าน

การวัดแบบ Bidirectional OTDR จึงเป็นวิธีสำคัญสำหรับการประเมิน Loss ของรอยสไปซ์ โดยเฉพาะงาน Backbone และโครงการที่ต้องการความแม่นยำ

ตัวอย่างการวัดสองทิศทาง

รายการ	ค่า Event Loss
วัด A → B	0.12 dB
วัด B → A	-0.04 dB
ค่าเฉลี่ยสองทิศทาง	0.04 dB

สูตรคำนวณคือ

\[ L_{\text{avg}}=\frac{L_{A\to B}+L_{B\to A}}{2} \]

ดังนั้น

\[ \frac{0.12+(-0.04)}{2}=0.04\ \text{dB} \]

ตัวอย่างนี้แสดงให้เห็นว่ารอยต่อเดียวกันอาจมีค่า Event Loss จากสองทิศทางแตกต่างกันมาก

ทั้งนี้ต้องตรวจสอบว่าเป็นเหตุการณ์เดียวกัน ใช้ความยาวคลื่นและวิธีวิเคราะห์ที่สอดคล้องกัน และสามารถแยกเหตุการณ์ออกจาก Dead Zone ได้อย่างเหมาะสม

⑧ ทำไม OTDR บางครั้งวัดค่า Loss สูงกว่าความจริง?

OTDR อาจให้ค่า Event Loss ที่คลาดเคลื่อนได้จากหลายปัจจัย เช่น

Backscatter Mismatch

เส้นใยสองด้านมีคุณสมบัติการกระเจิงแสงย้อนกลับแตกต่างกัน ทำให้ระดับ Trace เปลี่ยนแม้รอยต่อจะมีการสูญเสียจริงต่ำ

Pulse Width ไม่เหมาะสม

Pulse Width ที่กว้างช่วยเพิ่มระยะการตรวจสอบได้ในบางเงื่อนไข แต่ก็อาจเพิ่ม Dead Zone ทำให้แยกเหตุการณ์ที่อยู่ใกล้กันได้ยาก

วัดรอยต่อใกล้ Connector

หากมีเหตุการณ์สะท้อนแสงขนาดใหญ่ใกล้รอยสไปซ์ อาจทำให้การวิเคราะห์ Loss ของจุดที่อยู่ถัดไปคลาดเคลื่อน

ระยะ Averaging ไม่เพียงพอ

เมื่อ Trace มีสัญญาณรบกวนมาก การวิเคราะห์เหตุการณ์อาจไม่เสถียร

ตั้งค่าดัชนีหักเหไม่ตรง

ค่า Group Index ที่ไม่เหมาะสมมีผลโดยตรงต่อความแม่นยำของระยะทาง และอาจทำให้การระบุตำแหน่งเหตุการณ์คลาดเคลื่อน

⑨ วิธีตั้งค่า OTDR เพื่อวัด Splice Loss

การตั้งค่า OTDR ต้องสอดคล้องกับระยะทาง ชนิดเส้นใย และวัตถุประสงค์การทดสอบ

ขั้นตอนที่ 1 ตรวจสอบสถานะสาย

ตรวจสอบว่าสายอยู่ในสถานะที่ปลอดภัยสำหรับการทดสอบ และไม่มีสัญญาณที่อาจรบกวนหรือเป็นอันตรายต่อเครื่อง OTDR

สำหรับระบบ PON ที่กำลังใช้งาน ต้องเลือกเครื่องและความยาวคลื่นที่รองรับการทดสอบขณะมีสัญญาณโดยเฉพาะ

ขั้นตอนที่ 2 ตรวจความสะอาด Connector

ตรวจสอบและทำความสะอาดหน้าคอนเน็กเตอร์ก่อนเชื่อมต่อเครื่องทดสอบ

ขั้นตอนที่ 3 เลือก Wavelength

สำหรับ Single-mode Fiber การทดสอบทั่วไปมักใช้ 1310 nm และ 1550 nm ตามข้อกำหนดของโครงการ

อาจใช้ความยาวคลื่นอื่นสำหรับการทดสอบเฉพาะประเภท

ขั้นตอนที่ 4 ตั้ง Range

เลือกระยะการวัดให้เหมาะสมกับความยาวของเส้นทาง

หากตั้ง Range สั้นเกินไป อาจไม่สามารถตรวจสอบปลายสายได้ครบ

ขั้นตอนที่ 5 ตั้ง Pulse Width

เลือกความกว้างพัลส์ให้สมดุลกับระยะทางและความละเอียดที่ต้องการ

ขั้นตอนที่ 6 ตั้ง Averaging Time

กำหนดเวลาการเฉลี่ยเพื่อเพิ่มความชัดเจนของ Trace ตามสภาพเส้นทาง

ขั้นตอนที่ 7 ใช้ Launch Fiber

Launch Fiber ช่วยให้ตรวจสอบเหตุการณ์ช่วงต้นเส้นทางได้ดีขึ้น ภายใต้ข้อจำกัด Dead Zone ของเครื่อง

ขั้นตอนที่ 8 เริ่มการทดสอบ

บันทึก Trace และ Event Table เพื่อใช้วิเคราะห์ตำแหน่งและค่า Loss

ขั้นตอนที่ 9 วัดกลับทิศทาง

สำหรับงานที่ต้องการประเมิน Splice Loss อย่างละเอียด ให้ดำเนินการวัดจากอีกด้านตามวิธีทดสอบที่กำหนด

ขั้นตอนที่ 10 วิเคราะห์และบันทึกผล

ตรวจสอบค่าของเหตุการณ์เดียวกันจากสองทิศทาง แล้วบันทึกผลสำหรับรายงานตรวจรับงาน

⑩ OTDR Trace ของรอยสไปซ์ควรมีลักษณะอย่างไร?

รอย Fusion Splice ที่ไม่มีการสะท้อนผิดปกติมักแสดงเป็นเหตุการณ์แบบ Non-Reflective Event บนกราฟ OTDR

โดยอาจเห็นเป็นการเปลี่ยนระดับของ Trace โดยไม่มี Spike สะท้อนแสงชัดเจน

อย่างไรก็ตาม ลักษณะ Trace ขึ้นอยู่กับคุณสมบัติสาย ระดับ Loss และความละเอียดของเครื่องทดสอบ

แผนภาพตัวอย่าง OTDR Trace ของรอยสไปซ์

ชื่อภาพ: otdr-splice-loss-trace คัดลอก

แผนภาพ SVG ที่สร้างขึ้นใหม่เพื่ออธิบายแนวคิด ไม่ใช่ Trace จากการวัดจริง

ไม่ควรสรุปว่าทุกจุดที่เกิดการลดระดับบน Trace เป็นรอยสไปซ์เสมอไป เพราะอาจเป็นเหตุการณ์อื่น เช่น จุดดัดโค้งหรือการเปลี่ยนคุณสมบัติของสาย

⑪ ใช้ Optical Power Meter แทน OTDR ได้ไหม?

Optical Power Meter หรือ OPM ใช้วัดระดับกำลังแสงที่รับได้ โดยทั่วไปแสดงค่าในหน่วย dBm

เมื่อใช้ร่วมกับ Optical Light Source และตั้งค่าอ้างอิงอย่างถูกต้อง จะสามารถวัด Insertion Loss ของเส้นทางไฟเบอร์ได้

เครื่องมือ	หน้าที่
Fusion Splicer	เชื่อมเส้นใยและประมาณ Loss ของรอยต่อ
Optical Power Meter	วัดกำลังแสง
Optical Light Source + OPM	วัดการสูญเสียผ่านเส้นทางที่ทดสอบ
OTDR	วิเคราะห์เหตุการณ์และระยะทางของสาย

OPM เพียงเครื่องเดียวไม่สามารถระบุค่า Loss ของรอยสไปซ์จุดใดจุดหนึ่งจากการอ่านกำลังแสงเพียงครั้งเดียวได้

การเลือกเครื่องมือจึงต้องตรงกับวัตถุประสงค์การทดสอบ

⑫ ค่า Estimated Loss ต่ำ แต่ Link Loss สูง เกิดจากอะไร?

แม้แต่ละรอยสไปซ์อาจแสดงค่า Estimated Loss ต่ำ แต่การสูญเสียรวมของเส้นทางยังอาจสูงได้

สาเหตุที่เป็นไปได้ ได้แก่

1. ระยะทางสายไฟเบอร์ยาว
2. มีจำนวนรอยสไปซ์หลายจุด
3. Connector สกปรก
4. Adapter หรือ Connector ไม่เข้ากัน
5. เกิด Macrobending
6. มีรอยต่อคุณภาพต่ำบางจุด
7. สายถูกกดทับ
8. ใช้ความยาวคลื่นและวิธีทดสอบไม่เหมาะสม

ตัวอย่างการคำนวณ Optical Loss Budget

สมมติระบบประกอบด้วย

รายการ	การสูญเสียสมมติ
สาย Fiber ยาว 5 กม. ที่ 0.35 dB/km	1.75 dB
รอยสไปซ์ 8 จุด จุดละ 0.05 dB	0.40 dB
คู่ Connector 2 จุด จุดละ 0.30 dB	0.60 dB
รวม	2.75 dB

ตัวเลขนี้เป็นตัวอย่างสมมติเพื่ออธิบายการคำนวณ ไม่ใช่ค่าสเปกหรือผลการวัดของระบบจริง

ในงานจริงต้องใช้ค่า Attenuation, Connector Loss และ Splice Loss ตามข้อมูลอุปกรณ์ ข้อกำหนดโครงการ และเผื่อ Margin ตามการออกแบบระบบ

⑬ ต้องสไปซ์ใหม่เมื่อค่า OTDR ไม่ตรงกับ Fusion Splicer หรือไม่?

ไม่จำเป็นต้องสไปซ์ใหม่ทันทีเพียงเพราะค่าจากสองเครื่องแตกต่างกัน

ควรตรวจสอบตามลำดับดังนี้

1. ระบุว่าค่า OTDR เป็น Event Loss หรือค่าอื่น
2. ตรวจสอบตำแหน่งรอยต่อที่วัด
3. ตรวจสอบความยาวคลื่น
4. ตรวจสอบ Pulse Width และ Dead Zone
5. ตรวจสอบการวัดสองทิศทาง
6. ตรวจว่ามี Gainer หรือ Backscatter Mismatch หรือไม่
7. ตรวจสอบการจัดเก็บ Fiber ใน Splice Tray
8. เปรียบเทียบผลกับเกณฑ์โครงการ
9. สไปซ์ใหม่เมื่อยืนยันว่ารอยต่อไม่ผ่านข้อกำหนด

หลักสำคัญคือใช้ผลวัดและเกณฑ์ตรวจรับอย่างเหมาะสม ไม่ใช่สไปซ์ใหม่ทุกครั้งที่ตัวเลขไม่เท่ากัน

⑭ เครื่อง Fusion Splicer แสดง 0.00 dB ทุกครั้ง ผิดปกติไหม?

ไม่ได้หมายความว่าเครื่องผิดปกติเสมอไป เพราะระบบการแสดงผลและอัลกอริทึมของเครื่องแต่ละรุ่นแตกต่างกัน

อย่างไรก็ตาม หากเครื่องแสดง 0.00 dB แม้กับรอยต่อที่เห็นความผิดปกติชัดเจน ควรตรวจสอบเพิ่มเติม เช่น

• Splice Mode
• ระบบกล้อง
• ซอฟต์แวร์เครื่อง
• วิธีประเมิน Loss
• การตั้งค่า Loss Limit
• ผลการสไปซ์จริง

หากผลประมาณของเครื่องไม่สัมพันธ์กับคุณภาพรอยต่อซ้ำหลายครั้ง ควรให้ผู้เชี่ยวชาญตรวจสอบเครื่องมือ

⑮ ข้อผิดพลาดที่พบบ่อยในการเปรียบเทียบ Loss

ข้อผิดพลาด	แนวทางที่ถูกต้อง
เชื่อว่า 0.00 dB ไม่มี Loss จริง	เข้าใจว่าเป็นค่าประมาณ
เปรียบเทียบตัวเลขโดยไม่ดูวิธีวัด	ตรวจว่าค่าแต่ละตัวหมายถึงอะไร
ใช้ OTDR ทิศทางเดียวตัดสินทุกกรณี	วัดสองทิศทางเมื่อจำเป็น
เข้าใจ Gainer ว่าเป็นการขยายแสง	ตรวจ Backscatter Mismatch
ไม่ตรวจการตั้งค่า OTDR	ตั้งค่าให้เหมาะกับเส้นทาง
ใช้ Estimated Loss แทนผลตรวจรับ	ทดสอบตามเกณฑ์โครงการ
ไม่ตรวจ Fiber หลังจัดลง Tray	ตรวจสภาพและรัศมีดัด
สไปซ์ใหม่โดยไม่แยกสาเหตุ	วิเคราะห์ข้อมูลก่อน

⑯ Checklist ตรวจสอบ Estimated Loss และ OTDR

ตรวจสอบก่อนส่งมอบงาน Fiber Optic

0/14ตรวจชนิด Fiber ทั้งสองด้านตรวจภาพรอยต่อจาก Fusion Splicerบันทึก Estimated Splice Lossตรวจ Splice Sleeve และการจัดเก็บใน Trayตรวจสถานะสายก่อนเชื่อมต่อ OTDRทำความสะอาด Connectorตั้ง Wavelength ตามข้อกำหนดตั้ง Range และ Pulse Width เหมาะสมใช้ Launch/Receive Fiber ตามความจำเป็นตรวจ Event Table และ Traceทดสอบสองทิศทางเมื่อจำเป็นตรวจ Gainer และ Backscatter Mismatchเปรียบเทียบกับเกณฑ์ของโครงการบันทึกผลตรวจรับงาน

ล้างรายการ คัดลอก Checklist

⑰ คำถามที่พบบ่อยเกี่ยวกับ Estimated Loss และ OTDR

Estimated Loss จาก Fusion Splicer เชื่อถือได้แค่ไหน?

ใช้ประเมินคุณภาพรอยต่อเบื้องต้นได้ แต่ไม่ใช่ผลวัดการสูญเสียทางแสงโดยตรง ความแม่นยำขึ้นอยู่กับระบบของเครื่องและลักษณะเส้นใย

ทำไม Fusion Splicer ขึ้น 0.00 dB แต่ OTDR วัดได้ 0.05 dB?

เพราะทั้งสองเครื่องใช้หลักการต่างกัน อีกทั้ง OTDR อาจได้รับผลจาก Backscatter Mismatch หรือการตั้งค่าการวัด

ค่า OTDR ติดลบหมายความว่าอะไร?

มักเป็นลักษณะ Gainer จากความแตกต่างของ Backscatter ไม่ได้หมายความว่ารอยสไปซ์เพิ่มกำลังแสงจริง

ต้องวัด OTDR สองทิศทางทุกครั้งไหม?

ขึ้นอยู่กับข้อกำหนดโครงการและระดับความแม่นยำที่ต้องการ แต่การวัดสองทิศทางมีความสำคัญสำหรับการประเมิน Loss ของรอยสไปซ์อย่างละเอียด

ใช้ OTDR วัดรอยสไปซ์ในสายสั้นได้ไหม?

ทำได้ในบางเงื่อนไข แต่ต้องคำนึงถึง Dead Zone และระยะห่างของเหตุการณ์ หากสายสั้นมาก OTDR อาจไม่เหมาะสำหรับการแยก Loss ของแต่ละจุด

OTDR กับ Optical Power Meter อันไหนแม่นกว่ากัน?

ขึ้นอยู่กับสิ่งที่ต้องการวัด OTDR เหมาะกับการวิเคราะห์เหตุการณ์ตามแนวสาย ส่วน OLTS เหมาะกับการวัด Insertion Loss รวมของลิงก์ตามวิธีการทดสอบที่กำหนด

Estimated Loss 0.10 dB ต้องสไปซ์ใหม่ไหม?

ต้องเปรียบเทียบกับเกณฑ์โครงการ ตรวจภาพรอยต่อ และพิจารณาผลการวัดจริง ไม่ควรตัดสินจากตัวเลขเดียว

เครื่องสไปซ์ Fujikura กับ Sumitomo แสดง Estimated Loss เหมือนกันไหม?

ไม่จำเป็น เพราะเครื่องต่างรุ่นอาจใช้ระบบภาพและแบบจำลองการประมาณค่าแตกต่างกัน

⑱ สรุป Estimated Loss จาก Fusion Splicer กับ OTDR แตกต่างกันอย่างไร?

Estimated Loss จากเครื่อง Fusion Splicer เป็นค่าประมาณที่ช่วยให้ช่างตรวจสอบรอยต่อได้ทันทีหลังสไปซ์ ส่วน OTDR เป็นเครื่องมือที่ใช้สัญญาณแสงย้อนกลับเพื่อวิเคราะห์เหตุการณ์และการสูญเสียตามแนวสาย

ตัวเลขจากสองเครื่องจึงไม่จำเป็นต้องเท่ากัน โดยเฉพาะเมื่อเส้นใยมีคุณสมบัติ Backscatter แตกต่างกัน หรือวิธีการวัดมีข้อจำกัด

สำหรับงาน FTTH, Backbone และ Data Center ควรใช้ Estimated Loss ร่วมกับการตรวจภาพรอยต่อ และใช้ OTDR หรือ OLTS ตามวัตถุประสงค์และข้อกำหนดการตรวจรับงาน

การวัดรอยสไปซ์ด้วย OTDR สองทิศทางเมื่อเหมาะสม รวมถึงการตรวจสอบ Gainer และ Dead Zone จะช่วยลดการตีความผลผิดพลาดได้

สำหรับผู้ที่ต้องการติดตั้ง เชื่อมต่อ หรือซ่อมบำรุงระบบ Fiber Optic สามารถดูรายละเอียด บริการรับสไปซ์ไฟเบอร์ออฟติก จาก comsiam เพื่อศึกษาขอบเขตงานระบบเครือข่ายไฟเบอร์ออฟติก
