วิธีเปลี่ยน Electrode เครื่อง Fusion Splicer พร้อมวิธีดูหัวเข็มเสื่อม ตรวจ Arc Count และทดสอบหลังเปลี่ยน

วิธีเปลี่ยน Electrode เครื่อง Fusion Splicer เริ่มจากตรวจรุ่นเครื่องและรหัสหัว Electrode ให้ตรงกัน เข้าเมนู Replace Electrodes หากผู้ผลิตกำหนดให้ใช้เมนูนี้ ปิดเครื่องตามลำดับที่ระบุในคู่มือ ถอดหัว Electrode เก่าและติดตั้งหัวใหม่โดยไม่สัมผัสหรือกระแทกปลายเข็ม จากนั้นเปิดเครื่อง ทำ Electrode Stabilization และ Arc Calibration ตามข้อกำหนด ก่อนทดลอง Fusion Splicing เพื่อยืนยันคุณภาพการทำงาน

จะรู้ได้อย่างไรว่า Electrode เสื่อมแล้ว? ให้ดูจาก Electrode Arc Count ร่วมกับคำเตือนของเครื่อง ความเสถียรของการปล่อย Arc และคุณภาพรอยสไปซ์ ไม่ควรตัดสินจากจำนวนครั้งที่ใช้งานเพียงอย่างเดียว

สัญญาณที่ควรตรวจเป็นพิเศษ ได้แก่

เครื่องขึ้น Replace Electrodes
Arc กระจายหรือเยื้องตำแหน่งผิดปกติ
ขึ้น Too Left Arc หรือ Too Right Arc
Arc สว่างหรือมืดผิดปกติระหว่างทำงาน
Arc Calibration ไม่ผ่านซ้ำ
รอยสไปซ์มีค่า Loss สูงหรือไม่สม่ำเสมอ
พบ Fat Splice, Thin Splice หรือข้อบกพร่องซ้ำโดยไม่มีสาเหตุจากการเตรียม Fiber

อย่างไรก็ตาม Fusion Splicer Loss สูงไม่ได้แปลว่าต้องเปลี่ยน Electrode ทุกครั้ง เพราะอาจเกิดจาก Cleaver ตัดไม่ดี Fiber สกปรก V-Groove มีฝุ่น หรือเลือก Splice Mode ไม่ตรงกับชนิดเส้นใย

ข้อควรระวังสำคัญคือระบบ Electrode เกี่ยวข้องกับแรงดันไฟฟ้าสูง และปลายเข็มมีความละเอียดอ่อน ต้องดำเนินการเฉพาะตามขั้นตอนที่ผู้ผลิตอนุญาต หากคู่มือระบุให้ช่างบริการดำเนินการ ต้องส่งศูนย์บริการแทนการถอดเปลี่ยนเอง

บทความนี้ comsiam จะอธิบายการตรวจ Electrode เสื่อม วิธีเปลี่ยนอย่างเป็นลำดับ สิ่งที่ต้องระวังหลังติดตั้ง และวิธีทดสอบว่าเครื่องพร้อมกลับไปใช้งานจริงหรือไม่

① Electrode เครื่อง Fusion Splicer คืออะไร?

Electrode คือชิ้นส่วนที่ใช้สร้างการคายประจุไฟฟ้าหรือ Arc ในเครื่อง Fusion Splicer แบบที่ใช้ระบบอาร์ก

ความร้อนจาก Arc ทำให้ปลายเส้นใยแก้วนำแสงอ่อนตัวและหลอมเข้าด้วยกันภายใต้กระบวนการควบคุมของเครื่อง

โดยทั่วไปเครื่องประเภทนี้มี Electrode สองด้าน ซึ่งต้องทำงานสัมพันธ์กันเพื่อสร้างบริเวณความร้อนตามที่ออกแบบ

คุณสมบัติของหัว Electrode และระยะการติดตั้งมีผลต่อความเสถียรของการปล่อย Arc

เมื่อผ่านการใช้งานตามรอบหรือเกิดความเสียหาย อาจส่งผลต่อคุณภาพ Fusion Splicing ได้

② Electrode มีหน้าที่อะไร?

หน้าที่สำคัญคือสร้างสภาวะ Arc สำหรับหลอมเชื่อมเส้นใย

กระบวนการทำงานเกี่ยวข้องกับ

การสร้าง Arc Discharge
การให้ความร้อนกับปลาย Fiber
การหลอมเชื่อมตาม Splice Mode
การทำงานร่วมกับระบบควบคุม Arc
การชดเชยสภาพแวดล้อมตามความสามารถของเครื่อง
การรักษาความสม่ำเสมอของกระบวนการ Fusion

Electrode ไม่ใช่ชิ้นส่วนที่ทำหน้าที่จัด Core Alignment โดยตรง การจัดแนวเป็นหน้าที่ของระบบภาพและชุดขับเคลื่อนที่เครื่องรองรับ

ดังนั้นหากมี Alignment Error ต้องตรวจ V-Groove, Clamp และระบบจัดแนวด้วย ไม่ใช่เปลี่ยน Electrode ทันที

③ Electrode เสื่อมเกิดจากอะไร?

Electrode เป็นชิ้นส่วนสิ้นเปลืองที่มีอายุการใช้งานตามข้อกำหนดของผู้ผลิต

ปัจจัยที่เกี่ยวข้อง ได้แก่

จำนวนครั้งที่ปล่อย Arc
การสึกของปลาย Electrode
การติดตั้งไม่ถูกต้อง
การกระแทกหรือทำปลายเข็มงอ
การใช้ Electrode ผิดรุ่น
การทำงานในสภาพแวดล้อมที่ไม่เหมาะสม
ความผิดปกติของระบบ Arc
การดูแลรักษาไม่ตรงคู่มือ

Electrode ที่สึกหรือผิดตำแหน่งอาจทำให้ Arc ไม่สม่ำเสมอและเพิ่มความเสี่ยงต่อการเกิด Splice Defect

④ สัญญาณเตือนว่า Electrode เริ่มเสื่อม

ช่างควรตรวจสัญญาณต่อไปนี้ร่วมกัน

อาการ	ความเกี่ยวข้องกับ Electrode
Replace Electrodes Warning	เครื่องแจ้งถึงรอบหรือเงื่อนไขเปลี่ยน
Electrode Count สูง	อาจใกล้ครบอายุใช้งาน
Arc เยื้องซ้ายหรือขวา	อาจมีปัญหาตำแหน่งหรือสภาพ Electrode
Arc สว่างหรือมืดผิดปกติ	อาจเกิดจาก Arc ไม่เสถียร
Arc Calibration Failed	Electrode เป็นหนึ่งในสาเหตุที่ควรตรวจ
Splice Loss สูงซ้ำ	อาจเกี่ยวกับคุณภาพการหลอม
Bubble/Fat/Thin Splice ซ้ำ	อาจเกี่ยวข้องกับ Arc
No Arc Discharge	ต้องตรวจระบบ Arc และไฟเลี้ยง

อาการเหล่านี้ไม่ได้ยืนยันว่า Electrode เสื่อมทุกกรณี ต้องตรวจปัจจัยอื่นเพื่อแยกสาเหตุก่อน

⑤ Electrode ใช้ได้กี่ครั้ง?

ไม่มีจำนวนครั้งเดียวที่ใช้กับ Fusion Splicer ทุกยี่ห้อและทุกรุ่น

ตัวอย่างรอบเปลี่ยนที่ผู้ผลิตกำหนดสำหรับเครื่องบางรุ่น ได้แก่

รุ่นเครื่อง	รอบเปลี่ยนที่ผู้ผลิตแนะนำ
Fujikura 90S+	ประมาณ 5,000 ครั้ง
Fujikura 90R	ประมาณ 1,500 ครั้ง
รุ่นอื่น	ตรวจคู่มือเฉพาะรุ่น

จำนวนดังกล่าวใช้เป็นตัวอย่างให้เห็นว่ารอบเปลี่ยนแตกต่างตามรุ่น ไม่ใช่ค่ามาตรฐานกลางของ Electrode ทุกประเภท

ควรพิจารณาคำเตือนเครื่องและสภาพการทำงานร่วมด้วย

หาก Arc ผิดปกติก่อนถึงรอบเปลี่ยน ต้องตรวจสาเหตุทันที ไม่ควรฝืนใช้เพียงเพราะ Counter ยังไม่ครบ

⑥ วิธีดู Electrode Arc Count

เครื่อง Fusion Splicer หลายรุ่นมีข้อมูลการใช้งาน Electrode ในเมนู Maintenance หรือ System Information

ชื่อรายการอาจแตกต่างกัน เช่น

Electrode Count
Arc Count
Electrode Usage
Electrode Life
Total Arc Count
Replace Electrodes

วิธีตรวจทั่วไป

เปิดเครื่องตามขั้นตอน
เข้าเมนูหลัก
เลือก Maintenance หรือ System
ค้นหาข้อมูล Electrode
อ่านจำนวนครั้งที่ใช้งาน
เปรียบเทียบกับรอบเปลี่ยนเฉพาะรุ่น
บันทึกข้อมูลก่อนซ่อม

เครื่องบางรุ่นแยก Counter หลังเปลี่ยน Electrode กับ Total Arc Count ซึ่งมีความหมายต่างกัน

อย่ารีเซ็ต Counter โดยไม่มีการเปลี่ยนอะไหล่จริง

⑦ วิธีตรวจหัว Electrode ว่าเสื่อมหรือยัง

ควรใช้การตรวจหลายส่วนประกอบกัน

ตรวจที่ 1 — Electrode Count

ดูจำนวนรอบเทียบกับคู่มือ

ตรวจที่ 2 — Warning บนหน้าจอ

ตรวจ Replace Electrodes หรือ Electrode Error

ตรวจที่ 3 — ความเสถียรของ Arc

ใช้ข้อมูลการทำงานและคำเตือนของเครื่อง ไม่เปิดฝาดู Arc โดยฝ่าฝืนระบบป้องกัน

ตรวจที่ 4 — ประวัติ Arc Calibration

ดูว่าผ่านหรือไม่ผ่านซ้ำ

ตรวจที่ 5 — คุณภาพ Fusion Splice

ตรวจว่ามีข้อบกพร่องหลายครั้งหรือไม่

ตรวจที่ 6 — สภาพทางกายภาพ

ตรวจเฉพาะตามขั้นตอนที่ปลอดภัยและได้รับอนุญาต เช่น ความเสียหายที่มองเห็นได้จากจุดตรวจตามคู่มือ

ตรวจที่ 7 — ประวัติการบำรุงรักษา

ดูวันเปลี่ยน Electrode ครั้งล่าสุดและรุ่นอะไหล่

การตรวจสภาพปลายเข็มด้วยตาเปล่าเพียงอย่างเดียวอาจไม่สามารถระบุการเสื่อมทั้งหมดได้

⑧ หัว Electrode งอหรือปลายบิ่นใช้งานต่อได้ไหม?

หากพบ Electrode งอ แตก บิ่นหรือผิดรูปตามเกณฑ์ผู้ผลิต ไม่ควรฝืนใช้งานต่อ

ปลาย Electrode มีผลต่อรูปแบบการปล่อย Arc และถูกออกแบบให้ติดตั้งอยู่ในตำแหน่งเฉพาะ

ความเสียหายที่เกิดจากการกระแทกระหว่างถอดหรือประกอบอาจทำให้ Arc เบี่ยงตำแหน่งได้

สิ่งที่ไม่ควรทำ

ใช้คีมดัดปลาย Electrode กลับ
ขัดปลายเข็มด้วยกระดาษทรายโดยไม่มีขั้นตอนรองรับ
ใช้ตะไบแต่งปลายเข็ม
จับปลายเข็มด้วยมือ
ใช้ Electrode ที่มีรอยงอ
ดัดแปลง Holder เพื่อชดเชยตำแหน่ง

เมื่อพบความเสียหายควรเปลี่ยนชิ้นส่วนตามคู่มือหรือส่งศูนย์บริการ

⑨ ต้องเปลี่ยน Electrode เป็นคู่ไหม?

เครื่อง Fusion Splicer หลายรุ่นกำหนดให้เปลี่ยน Electrode ทั้งสองด้านพร้อมกัน

เหตุผลคือระบบ Arc ใช้ชิ้นส่วนทั้งสองร่วมกัน และผู้ผลิตออกแบบกระบวนการตรวจและบำรุงรักษาสำหรับ Electrode เป็นชุด

ก่อนเปลี่ยนต้องตรวจ

รุ่นเครื่อง
รหัส Electrode
จำนวนชิ้นในชุดอะไหล่
ขั้นตอนติดตั้ง
ข้อกำหนดเปลี่ยนเป็นคู่
ขั้นตอนหลังเปลี่ยน

หากคู่มือกำหนดให้เปลี่ยนเป็นคู่ ไม่ควรนำ Electrode ใหม่ด้านหนึ่งไปใช้กับของเก่าอีกด้านโดยไม่มีการรับรอง

⑩ ก่อนเปลี่ยน Electrode ต้องเตรียมอะไร?

อุปกรณ์	วัตถุประสงค์
Electrode ตรงรุ่น	อะไหล่ใหม่
คู่มือ Fusion Splicer	ตรวจลำดับที่ถูกต้อง
กล่องเก็บ Electrode	ป้องกันปลายเข็ม
เครื่องมือที่ผู้ผลิตกำหนด	สำหรับการถอดติดตั้ง
Fiber Stripper	เตรียม Fiber ทดสอบ
Fiber Cleaver	ตัดปลาย Fiber
Lint-Free Wipe	ทำความสะอาดตามขั้นตอน
Fiber ทดสอบ	Stabilization/Calibration
ภาชนะเก็บเศษ Fiber	ความปลอดภัย
Maintenance Log	บันทึกประวัติ

ตรวจพื้นที่ทำงานให้สะอาด แห้ง และไม่มีอุปกรณ์ที่อาจกระแทกปลาย Electrode

ควรมีแสงสว่างเพียงพอในการตรวจตำแหน่งชิ้นส่วน

⑪ ข้อควรระวังเรื่องแรงดันไฟฟ้าสูง

ระบบสร้าง Arc ใช้พลังงานไฟฟ้าและอาจมีวงจรแรงดันสูงภายในเครื่อง

ก่อนเข้าถึง Electrode ต้องดำเนินการให้เครื่องเข้าสู่สภาพปลอดภัยตามคู่มือ

ห้ามทำ

ถอด Electrode ขณะเครื่องเปิด
แตะหัวเข็มระหว่าง Arc Test
เปิดฝาครอบวงจรไฟฟ้าเอง
ดัดแปลงระบบ Interlock
ข้ามขั้นตอนปิดเครื่องที่ผู้ผลิตกำหนด
ใช้เครื่องเมื่อมีความชื้นภายใน
ดำเนินการต่อเมื่อมีกลิ่นไหม้หรือความร้อนผิดปกติ

การปิดหน้าจอหรือกดปุ่ม Power ไม่ควรถูกใช้แทนขั้นตอนทำให้ระบบปลอดภัยของรุ่นเครื่องโดยอัตโนมัติ

หากไม่ทราบวิธีเข้าถึง Electrode อย่างถูกต้อง ให้ใช้บริการผู้เชี่ยวชาญที่ได้รับอนุญาต

⑫ ทำไมต้องเข้าเมนู Replace Electrodes ก่อนถอด?

เครื่องบางรุ่นมีเมนู Replace Electrodes เพื่อจัดการลำดับการเปลี่ยนอะไหล่และการทำงานหลังเปลี่ยน

ตัวอย่างเช่น Fujikura 90S+ มีขั้นตอนให้เข้าเมนู Replace Electrodes แล้วเลือก OK เพื่อให้เครื่องปิดตามกระบวนการดังกล่าว

หลังเปลี่ยนและเปิดเครื่อง ระบบจึงเข้าสู่ขั้นตอน Stabilize Electrodes ตามที่ออกแบบ

หากรุ่นเครื่องกำหนดเมนูนี้ ห้ามข้ามไปปิดเครื่องตามวิธีอื่นโดยไม่อ่านคู่มือ เพราะอาจทำให้ขั้นตอนบำรุงรักษาที่เครื่องต้องการไม่ต่อเนื่อง

แต่ไม่ใช่เครื่องทุกยี่ห้อใช้วิธีเดียวกัน

⑬ วิธีเปลี่ยน Electrode เครื่อง Fusion Splicer ทีละขั้นตอน

ขั้นตอนต่อไปนี้เป็นแนวทางสำหรับเครื่องที่ผู้ผลิตอนุญาตให้ผู้ใช้งานเปลี่ยน Electrode ได้ ต้องตรวจลำดับจริงจากคู่มือเฉพาะรุ่น

ขั้นตอนที่ 1 — ตรวจรุ่นเครื่อง

จด Model Number และตรวจชื่ออะไหล่ Electrode ที่รองรับ

ขั้นตอนที่ 2 — ตรวจอาการก่อนเปลี่ยน

บันทึก Arc Count, Error และคุณภาพ Splice

ขั้นตอนที่ 3 — เตรียม Electrode ใหม่

ตรวจรุ่น จำนวนชิ้น และสภาพบรรจุภัณฑ์

ขั้นตอนที่ 4 — ตรวจสถานะเครื่อง

ยืนยันว่าไม่ได้กำลังสไปซ์หรือ Arc Test

ขั้นตอนที่ 5 — เข้า Replace Electrodes เมื่อกำหนด

ใช้เมนู Maintenance ตามคู่มือ

ขั้นตอนที่ 6 — ปิดเครื่องตามลำดับของผู้ผลิต

ให้ระบบเข้าสู่สภาพปลอดภัยก่อนเปิดบริเวณ Electrode

ขั้นตอนที่ 7 — ตรวจความพร้อมก่อนถอด

ตรวจว่าระบบหยุดทำงานและสามารถเข้าถึงชิ้นส่วนได้ตามขั้นตอนบริการ

ขั้นตอนที่ 8 — เปิด Wind Protector

เปิดฝาครอบบริเวณสไปซ์ตามวิธีของเครื่อง

ขั้นตอนที่ 9 — ตรวจชุดยึด Electrode

ระบุตำแหน่งอุปกรณ์ยึดตามคู่มือ โดยไม่สัมผัสปลายเข็ม

ขั้นตอนที่ 10 — คลายชุดยึดตามวิธีที่กำหนด

ใช้เครื่องมือหรือวิธีที่ผู้ผลิตระบุ ไม่เพิ่มแรงเกินความจำเป็น

ขั้นตอนที่ 11 — ถอด Electrode เก่า

จับส่วนที่ออกแบบให้จับได้ และป้องกันปลายเข็มกระแทกชิ้นส่วนรอบข้าง

ขั้นตอนที่ 12 — ถอด Electrode อีกด้านเมื่อคู่มือกำหนด

หากเป็นระบบเปลี่ยนเป็นคู่ ให้ดำเนินการครบทั้งสองด้าน

ขั้นตอนที่ 13 — ตรวจตำแหน่งติดตั้ง

ตรวจชิ้นส่วนรองรับตามที่คู่มืออนุญาต

ขั้นตอนที่ 14 — นำ Electrode ใหม่ออกจากบรรจุภัณฑ์

ระวังปลายเข็มและรักษาความสะอาด

ขั้นตอนที่ 15 — ติดตั้ง Electrode ใหม่

ใส่ลงตำแหน่งที่ออกแบบ ไม่บิดหรือฝืน

ขั้นตอนที่ 16 — ติดตั้ง Electrode อีกด้าน

ดำเนินการในลักษณะเดียวกันเมื่อเป็นชุดคู่

ขั้นตอนที่ 17 — ตรวจการนั่งของชิ้นส่วน

ตรวจว่า Electrode อยู่ในตำแหน่งถูกต้อง ไม่ยกสูงหรือเอียงผิดปกติ

ขั้นตอนที่ 18 — ยึดชิ้นส่วนตามคู่มือ

ไม่ขันแน่นเกินข้อกำหนดหรือใช้แรงเกินจำเป็น

ขั้นตอนที่ 19 — ตรวจพื้นที่ก่อนเปิดเครื่อง

ยืนยันว่าไม่มีเครื่องมือหรือสิ่งแปลกปลอมค้างอยู่

ขั้นตอนที่ 20 — เปิดเครื่องตามขั้นตอน

ตรวจการเริ่มต้นระบบและข้อความหลังเปลี่ยน Electrode

ขั้นตอนที่ 21 — ทำ Electrode Stabilization เมื่อกำหนด

ใช้ Fiber ทดสอบและโปรแกรมตามคู่มือ

ขั้นตอนที่ 22 — ทำ Arc Calibration

หากคู่มือกำหนดให้ทำต่อ ให้ดำเนินการจนผ่านเกณฑ์

ขั้นตอนที่ 23 — ทดลอง Fusion Splicing

ใช้ Fiber ทดสอบใหม่ที่เตรียมถูกต้อง

ขั้นตอนที่ 24 — ตรวจ Splice Result

ตรวจภาพรอยต่อ Error และ Estimated Loss

ขั้นตอนที่ 25 — บันทึกผล

บันทึกวันที่เปลี่ยน Electrode รุ่นอะไหล่ และผลทดสอบ

⑭ วิธีตรวจว่าติดตั้ง Electrode ถูกตำแหน่งหรือไม่

หลังประกอบต้องตรวจตามวิธีที่คู่มืออนุญาต

สัญญาณที่อาจบ่งชี้ว่าติดตั้งไม่เหมาะสม ได้แก่

Electrode นั่งไม่สุด
ระดับหัว Electrode สองด้านผิดปกติ
ชิ้นส่วนยึดไม่เข้าตำแหน่ง
หัวเข็มเอียง
ปลายเข็มกระแทกส่วนประกอบ
เครื่องแจ้ง Arc Position Error หลังเปลี่ยน
Stabilization ไม่ผ่าน

แนวทางแก้

หยุดการทำงานและตรวจขั้นตอนติดตั้งอย่างปลอดภัย

ไม่ควรใช้มือดัดปลายเข็มให้ตรง หรือปรับตำแหน่งแบบสุ่มขณะเครื่องยังมีไฟเลี้ยง

⑮ เปลี่ยน Electrode แล้วต้องรีเซ็ต Counter ไหม?

ขึ้นอยู่กับระบบของเครื่อง

บางรุ่นมีขั้นตอน Replace Electrodes ที่จัดการข้อมูลการใช้งานหรือเตือนหลังเปลี่ยน

บางรุ่นอาจให้ผู้ใช้ดำเนินการเพิ่มเติมในเมนู Maintenance

สิ่งที่ต้องทำ

ตรวจว่ามีการเปลี่ยนอะไหล่จริง
ใช้เมนูที่ผู้ผลิตกำหนด
ตรวจ Counter หลังดำเนินการ
บันทึกค่าเดิมไว้
ตรวจข้อความ Warning
ไม่รีเซ็ต Total Usage ที่ไม่เกี่ยวข้อง

ไม่ควรรีเซ็ต Electrode Count เพื่อปิดคำเตือนโดยไม่เปลี่ยนอะไหล่จริง เพราะจะทำให้ประวัติการบำรุงรักษาไม่ถูกต้อง

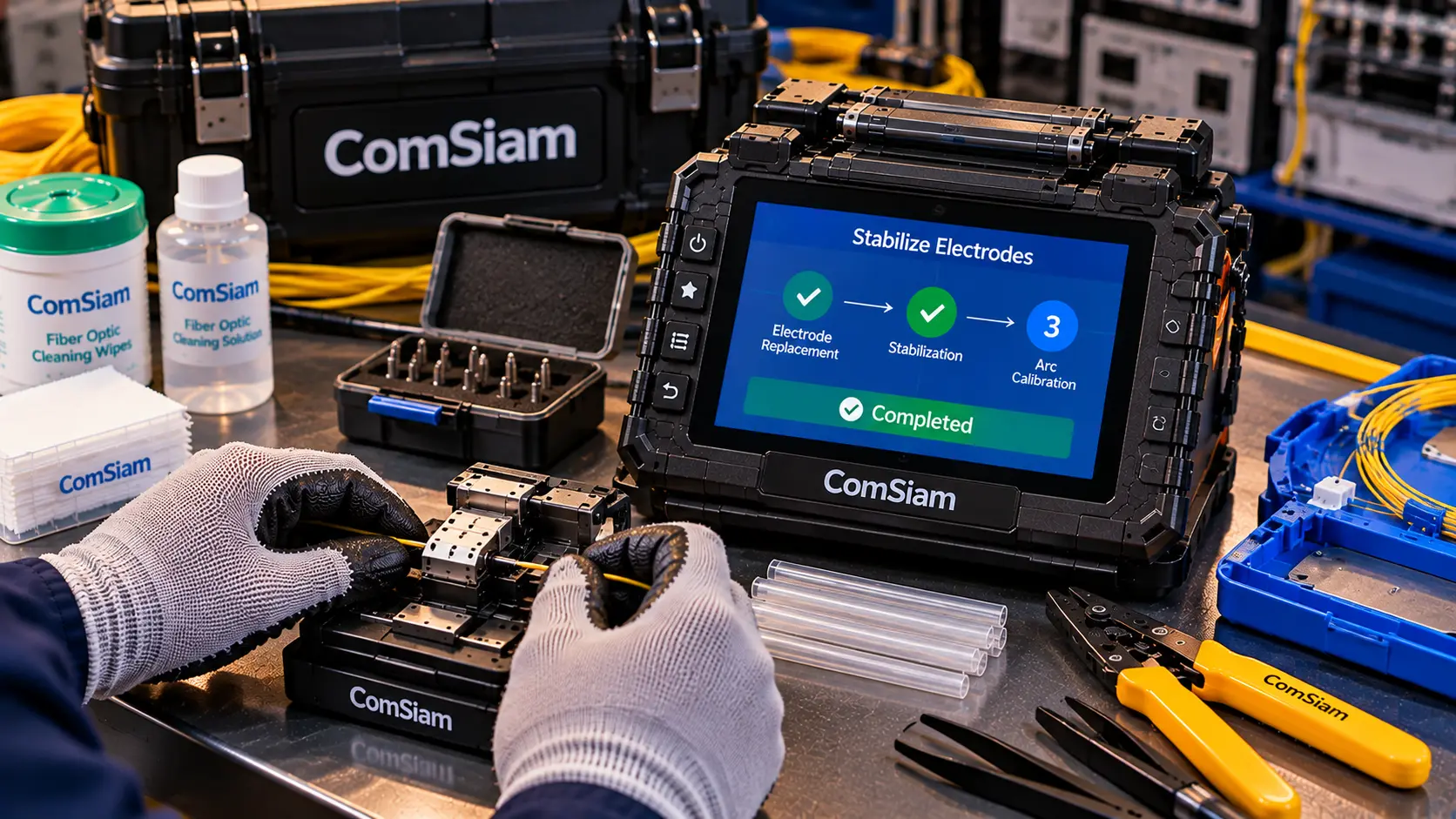

⑯ Electrode Stabilization หลังเปลี่ยนทำอย่างไร?

Electrode Stabilization เป็นกระบวนการปรับสภาพการปล่อย Arc ในเครื่องที่มีฟังก์ชันนี้

เครื่องอาจใช้การปล่อย Arc หลายรอบตามโปรแกรม เพื่อช่วยให้ระบบเข้าสู่สภาวะที่กำหนด

วิธีดำเนินการทั่วไป

ตรวจคู่มือรุ่นเครื่อง
เตรียม Fiber ทดสอบตามรูปแบบที่กำหนด
ทำความสะอาด Fiber
Cleave หรือเตรียมปลายตามข้อกำหนด
วาง Fiber เข้าเครื่อง
เลือก Stabilize Electrodes
เริ่มกระบวนการ
รอเครื่องดำเนินการตามโปรแกรม
ตรวจสถานะ Completed หรือ Error
ทำขั้นตอนต่อเนื่องตามคู่มือ

ไม่ควรกด Manual Arc ซ้ำเองเพื่อจำลอง Stabilization เพราะแต่ละรุ่นมีโปรแกรมควบคุมต่างกัน

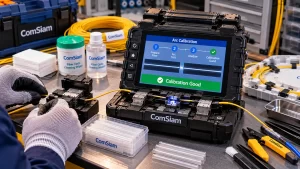

⑰ Arc Calibration หลังเปลี่ยน Electrode สำคัญอย่างไร?

Arc Calibration ช่วยตรวจหรือปรับสภาวะอาร์กให้เหมาะกับเครื่องและสภาพแวดล้อมตามระบบที่ผู้ผลิตออกแบบ

หลังติดตั้ง Electrode ใหม่ เครื่องบางรุ่นกำหนดให้ทำ Calibration ต่อจาก Stabilization

จุดตรวจ

Fiber Type
Cleave Quality
Fiber Holder
V-Groove
Arc Error
Calibration Result

หาก Calibration ไม่ผ่าน ต้องตรวจสาเหตุตามข้อความของเครื่องก่อนสไปซ์งานจริง

สำหรับการบำรุงรักษาเครื่อง comsiam แนะนำให้แยกบันทึกผล Stabilization กับ Arc Calibration เพราะเป็นคนละกระบวนการ และการผ่านเพียงขั้นตอนหนึ่งไม่ได้รับประกันว่าอีกขั้นตอนผ่านแล้ว

⑱ ทำไมเปลี่ยน Electrode แล้ว Arc Calibration Failed?

สาเหตุที่ควรตรวจ เช่น

ใช้ Electrode ผิดรุ่น
ติดตั้ง Electrode ไม่เข้าตำแหน่ง
ปลาย Electrode เสียหาย
ข้าม Replacement Procedure
ยังไม่ได้ทำ Stabilization เมื่อกำหนด
Fiber ทดสอบผิดชนิด
Cleave ไม่ดี
V-Groove มีฝุ่น
Fiber Holder วางผิด
ระบบ Arc ผิดปกติ

วิธีแก้

เริ่มจากตรวจขั้นตอนติดตั้งและ Fiber ทดสอบ

หากมี Too Left Arc, Too Right Arc หรือ No Arc Discharge ซ้ำ ควรหยุดใช้งานและส่งศูนย์บริการเมื่อไม่สามารถแก้ตามคู่มือได้

⑲ เปลี่ยน Electrode แล้ว Splice Loss ยังสูง เกิดจากอะไร?

แม้ใช้ Electrode ใหม่ ค่า Splice Loss ก็อาจยังสูงได้ เพราะยังมีปัจจัยอื่นเกี่ยวข้อง

จุดตรวจ

Fiber สกปรก
Cleave Angle สูง
หน้าตัด Fiber แตก
V-Groove มีฝุ่น
Fiber Clamp ไม่มั่นคง
Splice Mode ผิด
Core Alignment ไม่ถูกต้อง
Overlap ไม่เหมาะสม
Arc Calibration ยังไม่ผ่าน
Fiber ต่างชนิดและเกิดข้อจำกัดในการประเมิน

วิธีแก้

ใช้ Fiber ทดสอบที่ทราบสภาพ ทดลองสไปซ์หลายรอยต่อโดยควบคุมขั้นตอนให้เหมือนกัน

หากพบ Loss สูงเฉพาะบางครั้ง ให้ตรวจ Cleaver, Clamp และความสะอาดก่อนสรุปว่าระบบ Arc มีปัญหา

⑳ เปลี่ยน Electrode แล้วขึ้น Too Left Arc หรือ Too Right Arc

เครื่องบางรุ่นแสดงข้อความเมื่อระบบพบว่าบริเวณ Arc เบี่ยงไปทางซ้ายหรือขวาเกินเงื่อนไข

สิ่งที่ควรตรวจ

ตำแหน่ง Electrode
ความสมบูรณ์ของชุดยึด
ปลายเข็มมีความเสียหายหรือไม่
ชนิด Electrode ตรงรุ่นหรือไม่
การทำ Stabilization
Arc Calibration
ข้อความ Diagnostic เพิ่มเติม

หากมีอาการทันทีหลังเปลี่ยน Electrode ต้องตรวจขั้นตอนการติดตั้งก่อน

ไม่ควรดัดหรือกดหัว Electrode ให้ Arc กลับมาตรงตำแหน่งด้วยมือ

㉑ เปลี่ยน Electrode แล้วขึ้น No Arc Discharge

No Arc Discharge คือข้อความที่เครื่องบางรุ่นใช้เมื่อไม่สามารถสร้าง Arc ได้ตามเงื่อนไข

สาเหตุที่อาจเกี่ยวข้อง ได้แก่

Electrode ติดตั้งไม่ถูกต้อง
Electrode ผิดรุ่นหรือเสียหาย
ชิ้นส่วนยึดมีปัญหา
ระบบไฟเลี้ยงผิดปกติ
ระบบป้องกันไม่อนุญาตให้ทำงาน
วงจรสร้าง Arc เสียหาย

วิธีแก้

ตรวจ Error และสถานะเครื่องตามคู่มือ

หากยังไม่มี Arc หลังตรวจขั้นตอนเปลี่ยนและแหล่งจ่ายไฟที่รองรับแล้ว ควรส่งศูนย์บริการ

ห้ามเปิดเครื่องเพื่อวัดหรือซ่อมวงจรแรงดันสูงภายในด้วยตนเอง

㉒ เปลี่ยน Electrode เองได้ไหม?

ขึ้นอยู่กับรุ่นเครื่องและข้อกำหนดผู้ผลิต

เครื่อง Fusion Splicer หลายรุ่นออกแบบให้ผู้ใช้งานที่ได้รับการฝึกอบรมสามารถเปลี่ยน Electrode ผ่านขั้นตอน Maintenance ได้

แต่บางรุ่นหรือบางสถานการณ์ต้องใช้ศูนย์บริการ

ควรเปลี่ยนเองเมื่อ

คู่มืออนุญาต
มี Electrode ตรงรุ่น
มีขั้นตอนชัดเจน
ผู้ปฏิบัติผ่านการฝึกอบรม
เครื่องอยู่ในสภาพปลอดภัย
สามารถทำ Stabilization และ Calibration ต่อได้

ควรส่งศูนย์เมื่อ

ไม่ทราบรุ่นอะไหล่
Electrode Holder เสียหาย
มี Arc หรือ Motor Error ร่วม
เครื่องได้รับน้ำหรือแรงกระแทก
ขั้นตอนต้องใช้เครื่องมือพิเศษ
ไม่สามารถทำระบบให้ปลอดภัยได้

㉓ Electrode ของ Fujikura, Sumitomo และยี่ห้ออื่นใช้แทนกันได้ไหม?

ไม่ควรสมมติว่าใช้แทนกันได้

Electrode มีข้อกำหนดเฉพาะด้าน

รูปร่าง
ขนาด
จุดยึด
ระยะติดตั้ง
วัสดุ
ความเข้ากันได้กับระบบ Arc
ขั้นตอน Calibration

แม้ชิ้นส่วนบางรุ่นจะมีลักษณะภายนอกคล้ายกัน แต่ไม่ได้รับประกันว่าใช้ร่วมกันได้

วิธีเลือกให้ถูกต้อง

ตรวจ Model Number ของ Fusion Splicer และรหัสอะไหล่ที่ผู้ผลิตกำหนด

ไม่ควรใช้ข้อมูลเพียงว่าเป็น Electrode สำหรับเครื่องสไปซ์ทั่วไป

㉔ หัว Electrode ใหม่แต่ปลายดูต่างกัน ปกติไหม?

Electrode ต่างรุ่นอาจมีรูปร่างและรายละเอียดปลายต่างกันตามการออกแบบ

แต่ Electrode สองชิ้นที่อยู่ในชุดเดียวกันควรเป็นไปตามข้อกำหนดของผลิตภัณฑ์

หากพบอาการ เช่น

หัวเข็มงอ
ปลายเข็มหัก
รอยบิ่นผิดปกติ
ส่วนยึดเสียหาย
ไม่ตรงรหัสรุ่น
สภาพไม่เหมือนชิ้นส่วนที่ผู้ผลิตกำหนด

ควรหยุดติดตั้งและตรวจสอบอะไหล่ก่อนใช้งาน

ไม่ควรแก้รูปทรงหัวเข็มด้วยตนเอง

㉕ เปลี่ยน Electrode แล้วต้องทำความสะอาด V-Groove ไหม?

การทำความสะอาด V-Groove ไม่ใช่ขั้นตอนเดียวกับการเปลี่ยน Electrode

แต่ควรตรวจความสะอาดของเครื่องก่อนทดลองสไปซ์ เพราะฝุ่นใน V-Groove อาจทำให้ Alignment Error หรือ Loss สูง แม้เปลี่ยน Electrode ใหม่แล้ว

จุดที่ควรตรวจ

V-Groove
Fiber Clamp
Holder
เศษ Fiber
คราบ Coating
ระบบภาพเมื่อมีข้อบ่งชี้

ใช้วิธีทำความสะอาดตามคู่มือ ไม่ใช้โลหะขูดร่อง V-Groove

㉖ วิธีทดสอบเครื่อง Fusion Splicer หลังเปลี่ยน Electrode

ขั้นตอนที่ 1

ตรวจว่าติดตั้ง Electrode และปิดชิ้นส่วนครบ

ขั้นตอนที่ 2

เปิดเครื่องตามคู่มือ

ขั้นตอนที่ 3

ตรวจคำเตือนบนหน้าจอ

ขั้นตอนที่ 4

ทำ Stabilization เมื่อกำหนด

ขั้นตอนที่ 5

ทำ Arc Calibration เมื่อกำหนด

ขั้นตอนที่ 6

เตรียม Fiber ทดสอบชุดใหม่

ขั้นตอนที่ 7

เลือก Splice Mode ที่เหมาะสม

ขั้นตอนที่ 8

ปอก ทำความสะอาด และ Cleave Fiber

ขั้นตอนที่ 9

วาง Fiber เข้าเครื่อง

ขั้นตอนที่ 10

ทดลอง Fusion Splicing

ขั้นตอนที่ 11

ตรวจภาพรอยต่อว่ามี Bubble, Fat หรือ Thin Splice หรือไม่

ขั้นตอนที่ 12

ตรวจ Estimated Loss

ขั้นตอนที่ 13

ทดลองซ้ำตามแผนตรวจเพื่อดูความสม่ำเสมอ

ขั้นตอนที่ 14

ใช้ผลการทดสอบทางแสงตามข้อกำหนดเมื่อกลับไปทำงานโครงการจริง

ขั้นตอนที่ 15

บันทึก Maintenance Log

การทดสอบหลายรอยต่อช่วยดูแนวโน้ม แต่จำนวนครั้งต้องกำหนดตามแผนบำรุงรักษาหรือคู่มือ ไม่ใช่มาตรฐานเดียวกันทุกเครื่อง

㉗ ตัวอย่างการเปลี่ยน Electrode เครื่อง Fusion Splicer

สมมติทีมช่างใช้เครื่องที่มีเมนู Replace Electrodes, Stabilize Electrodes และ Arc Calibration

การตรวจครั้งที่ 1

เครื่องแจ้ง Replace Electrodes

การตรวจครั้งที่ 2

ช่างตรวจ Electrode Count และรุ่นอะไหล่

การตรวจครั้งที่ 3

ตรวจว่า Splice Loss สูงซ้ำหรือมี Arc Error ร่วมด้วยหรือไม่

การตรวจครั้งที่ 4

เตรียม Electrode ใหม่ที่ตรงรุ่น

การตรวจครั้งที่ 5

เข้าเมนู Replace Electrodes

การตรวจครั้งที่ 6

ปิดเครื่องตามคำสั่งของผู้ผลิต

การตรวจครั้งที่ 7

เปลี่ยน Electrode ในสภาพเครื่องปลอดภัย

การตรวจครั้งที่ 8

ตรวจตำแหน่งและจุดยึด

การตรวจครั้งที่ 9

เปิดเครื่องและทำ Stabilization

การตรวจครั้งที่ 10

ทำ Arc Calibration

การตรวจครั้งที่ 11

เตรียม Fiber ทดสอบและ Fusion Splicing

การตรวจครั้งที่ 12

ตรวจผลและบันทึก Maintenance Log

ตัวอย่างนี้แสดงภาพรวมของกระบวนการ ไม่ใช้ทดแทนรายละเอียดเฉพาะรุ่น

㉘ ข้อผิดพลาดที่พบบ่อยเมื่อเปลี่ยน Electrode

1. ใช้ Electrode ผิดรุ่น

อาจทำให้ติดตั้งหรือสร้าง Arc ไม่เหมาะสม

2. เปลี่ยนเพียงด้านเดียวทั้งที่คู่มือกำหนดเป็นคู่

ทำให้ขั้นตอนบำรุงรักษาไม่ตรงข้อกำหนด

3. ปิดเครื่องผิดลำดับ

เครื่องบางรุ่นต้องเข้ากระบวนการ Replace Electrodes ก่อน

4. สัมผัสปลายหัวเข็ม

อาจทำให้ชิ้นส่วนเสียหายหรือปนเปื้อน

5. ทำหัว Electrode กระแทกอุปกรณ์

อาจทำให้ปลายงอหรือแตก

6. ติดตั้ง Electrode ไม่สุด

อาจทำให้ตำแหน่งการสร้าง Arc ผิด

7. ขันจุดยึดแรงเกินไป

เสี่ยงทำให้อุปกรณ์เสียหาย

8. ข้าม Stabilization

เครื่องบางรุ่นต้องทำหลังเปลี่ยน

9. ข้าม Arc Calibration

อาจทำให้ไม่ผ่านกระบวนการบำรุงรักษาที่ผู้ผลิตกำหนด

10. รีเซ็ต Electrode Count โดยไม่ได้เปลี่ยนจริง

ทำให้ข้อมูลอายุใช้งานผิดพลาด

11. ไม่ทดลอง Fusion Splicing

ทำให้ไม่ทราบว่าเครื่องพร้อมทำงานหรือไม่

12. ไม่บันทึกประวัติ

ทำให้ตรวจย้อนหลังและวางแผนเปลี่ยนอะไหล่ได้ยาก

㉙ เมื่อไรควรส่ง Fusion Splicer เข้าศูนย์บริการ?

ควรส่งตรวจเมื่อพบ

Arc Calibration Failed หลังเปลี่ยน Electrode
Stabilization ไม่ผ่านซ้ำ
No Arc Discharge
Too Left/Right Arc ต่อเนื่อง
Electrode Holder แตก
จุดยึด Electrode เสียหาย
เครื่องดับระหว่าง Arc
ระบบไฟผิดปกติ
เครื่องมีกลิ่นไหม้
เครื่องมีความร้อนผิดปกติ
มี Camera หรือ Motor Error ร่วม
ระบบไม่เข้าสู่ขั้นตอน Replacement ที่กำหนด

ไม่ควรฝืนใช้งานเมื่อมีอาการเหล่านี้ และไม่ควรเปิดซ่อมวงจรแรงดันสูงด้วยตนเอง

㉚ ตาราง Troubleshooting หลังเปลี่ยน Electrode

อาการ	สิ่งที่ควรตรวจ
Replace Electrodes ยังขึ้น	ขั้นตอนเปลี่ยนและ Counter
Arc Calibration Failed	Fiber ทดสอบ, ตำแหน่ง Electrode
Stabilization Failed	ขั้นตอนเตรียม Fiber และการติดตั้ง
Too Left Arc	ตำแหน่ง Electrode และ Arc
Too Right Arc	ตำแหน่ง Electrode และ Arc
No Arc Discharge	แหล่งจ่ายไฟและระบบ Arc
Splice Loss สูง	Cleave, V-Groove, Splice Mode
Fat Splice	Overlap, Feed และสภาวะ Arc
Thin Splice	Feed, Gap และสภาวะ Arc
Bubble	ความสะอาดและเงื่อนไขหลอม
Alignment Error	Holder, Clamp และ V-Groove
Motor Error	ระบบขับเคลื่อนตามคู่มือ

ข้อความแต่ละชนิดต้องใช้คู่มือของเครื่องรุ่นจริงประกอบการวิเคราะห์

㉛ Checklist เปลี่ยน Electrode ให้ถูกต้อง

ตรวจรุ่นเครื่อง Fusion Splicer
ตรวจคู่มือรุ่นจริง
ตรวจรหัส Electrode
ตรวจจำนวน Electrode ในชุด
ตรวจ Electrode Arc Count
บันทึก Error ก่อนเปลี่ยน
ตรวจ Splice History
ตรวจสภาพอะไหล่ใหม่
เตรียมพื้นที่สะอาดและแห้ง
ตรวจสถานะไฟเลี้ยง
เข้า Replace Electrodes เมื่อกำหนด
ปิดเครื่องตามลำดับที่ถูกต้อง
ทำให้เครื่องอยู่ในสภาพปลอดภัย
เปิด Wind Protector ตามวิธี
ถอดชิ้นส่วนตามคู่มือ
ไม่จับปลาย Electrode
ไม่ดัดปลายหัวเข็ม
เปลี่ยนเป็นคู่เมื่อกำหนด
ตรวจการติดตั้ง Electrode ใหม่
ตรวจจุดยึด
ตรวจว่าไม่มีเครื่องมือค้าง
เปิดเครื่องตามขั้นตอน
ตรวจคำเตือนหลังเปลี่ยน
ตรวจ Electrode Counter
ทำ Stabilization เมื่อกำหนด
ทำ Arc Calibration เมื่อกำหนด
ตรวจผล Calibration
เตรียม Fiber ทดสอบ
ทดลอง Fusion Splicing
ตรวจ Estimated Loss
ตรวจ Splice Defect
ตรวจความสม่ำเสมอของรอยต่อ
บันทึกวันที่เปลี่ยน
บันทึกรุ่นอะไหล่
บันทึกผล Maintenance
ส่งศูนย์หากระบบ Arc ยังผิดปกติ

㉜ คำถามที่พบบ่อยเกี่ยวกับ Electrode เครื่อง Fusion Splicer

Electrode คืออะไร?

เป็นชิ้นส่วนที่ใช้สร้าง Arc สำหรับหลอมเชื่อมเส้นใยแก้วนำแสงในเครื่อง Fusion Splicer ที่ใช้ระบบนี้

Electrode เสื่อมดูอย่างไร?

ตรวจ Electrode Count คำเตือนเครื่อง ความเสถียรของ Arc และผล Fusion Splicing ร่วมกัน

Electrode ใช้ได้กี่ครั้ง?

แตกต่างตามรุ่น เช่น Fujikura 90S+ ประมาณ 5,000 ครั้ง และ 90R ประมาณ 1,500 ครั้งตามคำแนะนำของผู้ผลิตสำหรับรุ่นดังกล่าว

ต้องเปลี่ยน Electrode เป็นคู่ไหม?

เครื่องหลายรุ่นกำหนดให้เปลี่ยนเป็นคู่ ต้องตรวจคู่มือรุ่นจริง

เปลี่ยน Electrode เองได้ไหม?

ได้เฉพาะเครื่องที่คู่มืออนุญาตและผู้ปฏิบัติมีความชำนาญ รวมถึงสามารถทำขั้นตอนให้ปลอดภัยได้

ต้องปิดเครื่องก่อนเปลี่ยนไหม?

ต้องทำให้เครื่องเข้าสู่สภาพปลอดภัยตามลำดับที่ผู้ผลิตกำหนด และไม่เข้าถึง Electrode ขณะมีไฟเลี้ยง

ทำไมต้องเข้า Replace Electrodes?

เครื่องบางรุ่นใช้เมนูนี้ควบคุมลำดับปิดเครื่องและเริ่มขั้นตอนหลังเปลี่ยน

Electrode ใหม่ต้องทำ Stabilization ไหม?

ทำเมื่อคู่มือเครื่องกำหนด โดยเฉพาะรุ่นที่มีฟังก์ชัน Stabilize Electrodes

เปลี่ยน Electrode แล้วต้องทำ Arc Calibration ไหม?

เครื่องหลายรุ่นกำหนดให้ทำต่อจาก Stabilization ต้องตรวจขั้นตอนจริง

Electrode งอใช้งานต่อได้ไหม?

หากเป็นความเสียหายผิดข้อกำหนดไม่ควรฝืนใช้งาน ควรเปลี่ยนหรือส่งบริการ

เปลี่ยน Electrode แล้ว Loss ยังสูงทำไม?

อาจเกิดจาก Cleaver, Fiber สกปรก, V-Groove, Alignment หรือ Splice Mode ไม่เหมาะ

Electrode ทำให้ Bubble ได้ไหม?

ระบบ Arc ที่ผิดปกติอาจเกี่ยวข้องกับข้อบกพร่อง แต่ต้องตรวจความสะอาดและ Fiber Preparation ด้วย

Electrode ทำให้ Fat Splice ได้ไหม?

อาจเกี่ยวข้องกับสภาวะหลอม แต่ต้องตรวจ Overlap และ Fiber Feed ร่วมด้วย

Electrode ทำให้ Thin Splice ได้ไหม?

อาจเกี่ยวข้องกับ Arc แต่สาเหตุอื่น เช่น Feed หรือ Gap ก็สำคัญ

Too Left Arc เกิดจากอะไร?

เครื่องบางรุ่นใช้แจ้งว่าตำแหน่ง Arc เยื้องไปทางซ้ายเกินเงื่อนไข ต้องตรวจ Electrode และระบบที่เกี่ยวข้อง

Too Right Arc เกิดจากอะไร?

คล้ายกันแต่เยื้องไปทางขวา ต้องใช้คู่มือเฉพาะรุ่นวิเคราะห์

No Arc Discharge แก้อย่างไร?

ตรวจสถานะเครื่อง Electrode และระบบไฟตามคู่มือ หากเกิดซ้ำควรส่งศูนย์บริการ

ต้องรีเซ็ต Electrode Count หลังเปลี่ยนไหม?

ใช้ขั้นตอนที่ผู้ผลิตกำหนด ไม่ควรรีเซ็ต Counter เพื่อปิดคำเตือนโดยไม่ได้เปลี่ยนจริง

Electrode คนละยี่ห้อใช้แทนกันได้ไหม?

ใช้ได้เฉพาะเมื่อมีข้อมูลรองรับรุ่นเครื่อง ไม่ควรตัดสินจากรูปร่างที่คล้ายกัน

ควรเปลี่ยน Electrode เมื่อไรถึงจะดีที่สุด?

เมื่อถึงรอบตามคู่มือ หรือเมื่อมีสัญญาณความผิดปกติที่ยืนยันได้ว่าจำเป็นต้องเปลี่ยน ไม่ควรฝืนใช้จนเกิดปัญหากับงานจริง

㉝ สรุป วิธีเปลี่ยน Electrode และตรวจว่าหัวเข็มเสื่อมหรือยัง

Electrode เป็นชิ้นส่วนสำคัญของเครื่อง Fusion Splicer ที่ใช้สร้าง Arc สำหรับหลอมเชื่อมเส้นใยแก้วนำแสง

เมื่อ Electrode ผ่านการใช้งานมากหรือมีความเสียหาย อาจทำให้ Arc ไม่เสถียร เกิดข้อผิดพลาด และทำให้คุณภาพรอยสไปซ์ลดลง

การตรวจ Electrode เสื่อมควรใช้ข้อมูล Electrode Count คำเตือนเครื่อง ประวัติ Calibration และผล Fusion Splicing ร่วมกัน ไม่ตัดสินจากจำนวนครั้งหรือรูปลักษณ์เพียงอย่างเดียว

วิธีเปลี่ยนที่ถูกต้องต้องใช้ Electrode ตรงรุ่น เข้าเมนู Replace Electrodes เมื่อผู้ผลิตกำหนด ปิดเครื่องตามลำดับที่ปลอดภัย ติดตั้งชิ้นส่วนโดยไม่กระแทกปลายเข็ม และทำ Stabilization กับ Arc Calibration ตามข้อกำหนด

หากเปลี่ยนแล้วเกิด Arc Calibration Failed, No Arc Discharge หรือ Arc Position Error ต้องตรวจการติดตั้งและระบบเครื่อง ไม่ควรดัดปลายเข็มหรือปรับวงจร Arc ด้วยตนเอง

comsiam แนะนำให้บันทึกหมายเลขเครื่อง รุ่น Electrode วันที่เปลี่ยน Arc Count และผล Calibration หลังเปลี่ยนทุกครั้ง เพื่อให้ทีมช่างสามารถตรวจสอบประวัติการบำรุงรักษาและวางแผนอะไหล่ได้อย่างถูกต้อง

เมื่อทำขั้นตอนครบ ควรทดลอง Fusion Splicing ด้วย Fiber ที่ทราบชนิด ตรวจรูปทรงรอยต่อ Estimated Loss และความสม่ำเสมอของผลทดสอบ ก่อนนำเครื่องกลับไปใช้งานกับสายโครงการจริง

การเปลี่ยน Electrode ตามรอบที่เหมาะสมและปฏิบัติตามขั้นตอนความปลอดภัย ช่วยลดความเสี่ยงของงานสไปซ์เสีย เพิ่มความพร้อมของเครื่อง และรักษาคุณภาพระบบ Fiber Optic ในระยะยาว

ComSiam Professional Team
