Electrode เครื่อง Fusion Splicer ใช้ได้กี่ครั้ง? อายุหัวเข็ม สัญญาณเสื่อม และวิธีตรวจว่าควรเปลี่ยนเมื่อไร

Electrode เครื่อง Fusion Splicer ใช้ได้กี่ครั้ง? คำตอบคือขึ้นอยู่กับยี่ห้อ รุ่นเครื่อง และข้อกำหนดของผู้ผลิต โดยเครื่องบางรุ่นกำหนดรอบเปลี่ยนประมาณ 1,000–1,500 ครั้ง ขณะที่รุ่นอื่นอาจรองรับ 5,000–6,000 ครั้ง ก่อนถึงรอบเปลี่ยนที่แนะนำ

ตัวอย่างจากข้อมูลผู้ผลิต ได้แก่ Fujikura 90S+ ประมาณ 5,000 ครั้ง, Fujikura 90R ประมาณ 1,500 ครั้ง และ Sumitomo T-56+ ประมาณ 6,000 ครั้ง ส่วนเครื่องรุ่นเก่าบางรุ่นของ Sumitomo กำหนดประมาณ 1,000 ครั้ง

อย่างไรก็ตาม จำนวนดังกล่าวเป็น เกณฑ์เฉพาะรุ่น ไม่ใช่อายุ Electrode มาตรฐานของเครื่อง Fusion Splicer ทุกเครื่อง ต้องดูคู่มือและข้อความแจ้งเตือนของรุ่นที่ใช้งานจริงเสมอ

สัญญาณเตือนว่าควรเปลี่ยน Electrode ได้แก่ เครื่องขึ้น Replace Electrodes, Arc ไม่สม่ำเสมอ, Arc เยื้องซ้ายหรือขวา, Arc Calibration ไม่ผ่านซ้ำ หรือรอยสไปซ์มีค่า Loss สูงผิดปกติโดยตรวจสอบปัจจัยอื่นแล้ว

หากเครื่องเตือนให้เปลี่ยน Electrode ไม่ควรรีเซ็ต Arc Count เพียงเพื่อให้ข้อความหาย เพราะการรีเซ็ตตัวนับไม่ได้ทำให้หัวเข็มที่สึกกลับมามีสภาพใหม่

บทความนี้ comsiam จะอธิบายอายุใช้งาน Electrode ตามรุ่น วิธีตรวจ Electrode Count สัญญาณเสื่อม วิธีแยกปัญหา Electrode ออกจากปัญหา Fiber Preparation และขั้นตอนบำรุงรักษาเพื่อให้ Fusion Splicer ทำงานได้อย่างสม่ำเสมอ

① Electrode ในเครื่อง Fusion Splicer คืออะไร?

Electrode คือหัวอิเล็กโทรดที่ใช้สร้างการคายประจุไฟฟ้า หรือ Arc Discharge เพื่อให้เกิดความร้อนสำหรับหลอมเชื่อมปลายเส้นใยแก้วนำแสง

เครื่อง Fusion Splicer ที่ใช้ระบบ Arc Fusion จะควบคุมการปล่อยอาร์กร่วมกับระบบจัดแนวและการเคลื่อนเส้นใย

โดยทั่วไปจะมี Electrode สองด้านที่ทำงานร่วมกัน

เมื่อใช้งานซ้ำหลายครั้ง ปลาย Electrode อาจเกิดการสึกหรือเปลี่ยนสภาพจากกระบวนการปล่อย Arc ทำให้ลักษณะการคายประจุไม่เป็นไปตามเงื่อนไขที่ต้องการ

Electrode จึงเป็นอะไหล่สิ้นเปลืองที่ต้องตรวจและเปลี่ยนตามข้อกำหนดของผู้ผลิต

② ทำไม Electrode จึงมีอายุการใช้งานจำกัด?

การสร้าง Arc ในแต่ละครั้งทำให้ Electrode อยู่ภายใต้สภาวะไฟฟ้าและความร้อนสูง

การใช้งานต่อเนื่องอาจทำให้

• ปลาย Electrode สึก
• รูปร่างปลายเข็มเปลี่ยน
• พื้นผิวมีการเปลี่ยนแปลง
• เกิดสิ่งสะสมจากการทำงาน
• Arc Discharge ไม่สม่ำเสมอ
• ตำแหน่ง Arc เปลี่ยนไป

เมื่อ Electrode มีสภาพไม่เหมาะสม อาจทำให้การหลอมเชื่อมไม่สม่ำเสมอและเพิ่มความเสี่ยงต่อ Splice Loss สูงหรือรอยต่อผิดรูป

อย่างไรก็ตาม ความผิดปกติของ Arc ไม่ได้เกิดจาก Electrode เสื่อมเพียงอย่างเดียว จึงต้องตรวจส่วนประกอบอื่นร่วมด้วย

③ Electrode ใช้ได้กี่ครั้ง? ตารางเปรียบเทียบตามรุ่น

ยี่ห้อ / รุ่น	รอบเปลี่ยนที่ระบุหรือแนะนำ
Fujikura 90S+	ประมาณ 5,000 ครั้ง
Fujikura 90R	ประมาณ 1,500 ครั้ง
Fujikura 41S+	ประมาณ 5,000 ครั้ง
Fujikura 41R	ประมาณ 1,500 ครั้ง
Sumitomo T-56+	ประมาณ 6,000 ครั้ง
Sumitomo Type-66M12	ประมาณ 1,000 ครั้ง
รุ่นอื่น ๆ	ตรวจคู่มือเฉพาะรุ่น

ข้อมูลเหล่านี้เป็นตัวอย่างจากเอกสารของผู้ผลิตสำหรับรุ่นที่ระบุ

ไม่ควรนำค่า 5,000 ครั้งของ Fujikura 90S+ ไปใช้กับ Fujikura 90R หรือเครื่อง Sumitomo ทุกตัว แม้จะเป็น Fusion Splicer เหมือนกัน

นอกจากนี้เครื่องที่แจ้งความผิดปกติของ Electrode ก่อนถึงรอบก็ต้องได้รับการตรวจ ไม่ควรรอจน Count ครบเสมอไป

④ Arc Count คืออะไร?

Arc Count คือตัวนับจำนวนครั้งที่เครื่องสร้าง Arc ตามระบบการนับของผู้ผลิต

เครื่องบางรุ่นแสดงเป็น

• Arc Count
• Electrode Count
• Electrode Usage
• Electrode Life
• Number of Arc Discharges
• Total Arc Count

ข้อมูลนี้ช่วยให้ผู้ใช้งานทราบว่า Electrode ผ่านการใช้งานไปมากน้อยเพียงใด

แต่ต้องระวังว่าเครื่องบางรุ่นมีทั้งตัวนับการใช้งานตั้งแต่เปลี่ยน Electrode และตัวนับสะสมตลอดอายุเครื่อง

ดังนั้นก่อนตัดสินใจเปลี่ยน ควรดูว่าค่าที่แสดงเป็น Counter ประเภทใด

⑤ Arc Count กับจำนวนรอยสไปซ์เหมือนกันไหม?

ไม่จำเป็นต้องเท่ากันเสมอไป

บางเครื่องนับการปล่อย Arc จากกระบวนการที่ไม่ใช่การเชื่อมต่อใช้งานจริงด้วย เช่น

• Fusion Splicing
• Arc Calibration
• Arc Test
• Electrode Stabilization
• ขั้นตอนบำรุงรักษาที่ใช้ Arc

รูปแบบการนับขึ้นอยู่กับเครื่องแต่ละรุ่น

จึงไม่ควรคาดว่าเมื่อสไปซ์ไป 1,000 Core แล้ว Electrode Count ต้องเท่ากับ 1,000 ทุกกรณี

ให้ใช้ Counter ที่ผู้ผลิตกำหนดสำหรับการวางแผนเปลี่ยน Electrode เป็นหลัก

⑥ วิธีดู Electrode Count บนเครื่อง Fusion Splicer

เครื่องหลายรุ่นสามารถตรวจได้จากเมนู Maintenance หรือ System Information

ขั้นตอนทั่วไป

1. เปิดเครื่อง Fusion Splicer
2. รอจนเครื่องเข้าสู่สถานะพร้อมใช้งาน
3. กด Menu
4. เข้า Maintenance หรือ System
5. เลือก Electrode Information หรือรายการใกล้เคียง
6. อ่านค่า Electrode Count
7. ตรวจ Warning ที่เครื่องแสดง
8. เปรียบเทียบกับรอบเปลี่ยนของรุ่น
9. บันทึกจำนวนครั้งและวันที่ตรวจ

ชื่อเมนูอาจแตกต่างกันตามรุ่น จึงต้องตรวจคู่มือก่อน

⑦ เครื่องขึ้น Replace Electrodes หมายถึงอะไร?

ข้อความ Replace Electrodes มักเป็นการแจ้งเตือนว่าหัว Electrode ถึงเกณฑ์ที่ผู้ผลิตกำหนดหรือเครื่องตรวจพบเงื่อนไขที่ต้องเปลี่ยน

ตัวอย่างข้อความที่อาจพบ ได้แก่

• Replace Electrodes
• Replace the Electrodes
• Electrode Warning
• Electrode Life
• Electrodes Need Changing Soon
• Electrode Count Warning

ควรทำอย่างไร?

1. ตรวจรุ่นเครื่อง
2. ตรวจ Electrode Count
3. ตรวจรอบเปลี่ยนตามคู่มือ
4. เตรียม Electrode ตรงรุ่น
5. วางแผนเปลี่ยนก่อนทำงานสำคัญ
6. ดำเนินการผ่าน Replacement Procedure ที่ผู้ผลิตกำหนด
7. ทำขั้นตอนหลังเปลี่ยนให้ครบ

ไม่ควรปิด Warning หรือรีเซ็ต Counter โดยไม่ได้แก้สาเหตุ

⑧ ตารางสัญญาณเตือนว่า Electrode อาจเสื่อม

สัญญาณ	ความหมายที่ควรตรวจ
Replace Electrodes	ถึงรอบหรือเงื่อนไขเปลี่ยน
Arc Count สูง	ใกล้อายุใช้งานที่กำหนด
Arc เยื้องซ้าย–ขวา	ระบบ Arc หรือตำแหน่ง Electrode ผิดปกติ
Arc สว่างหรือมืดผิดปกติ	การคายประจุอาจไม่สม่ำเสมอ
Too Left Arc	Arc อยู่ผิดตำแหน่งด้านซ้ายตามระบบตรวจ
Too Right Arc	Arc อยู่ผิดตำแหน่งด้านขวา
Arc Calibration Failed	สภาวะ Arc ไม่ผ่านการตรวจ
High Splice Loss ซ้ำ	อาจมีปัญหาการหลอม
Bubble หรือรอยต่อผิดรูป	อาจเกี่ยวข้องกับ Arc หรือ Fiber Preparation
No Arc Discharge	ต้องตรวจระบบ Arc และไฟเลี้ยง

ข้อความ Error ต้องตีความตามรุ่นจริง ไม่ใช่ทุกอาการจะหมายถึง Electrode เสื่อม

⑨ สัญญาณที่ 1 — Arc ไม่เสถียร

หากระบบตรวจหรือแสดงว่า Arc แกว่งหรือมีตำแหน่งเปลี่ยนไปอย่างผิดปกติ ควรตรวจสถานะ Electrode

อาการอาจรวมถึง

• Arc เยื้องตำแหน่ง
• ความสว่าง Arc เปลี่ยนอย่างผิดปกติ
• มีคำเตือน Arc Position
• Calibration ทำซ้ำหลายครั้งแล้วยังไม่ผ่าน

วิธีตรวจ

เริ่มจากตรวจ Electrode Count และประวัติการเปลี่ยน

หากเครื่องยังอยู่ในรอบใช้งาน ให้ตรวจปัจจัยอื่นที่เกี่ยวข้องตามคู่มือ เช่น สภาพแวดล้อมและการติดตั้ง Electrode

ไม่ควรเปิดฝาป้องกันหรือฝืนระบบ Interlock เพื่อสังเกต Arc โดยตรง

⑩ สัญญาณที่ 2 — Too Left Arc หรือ Too Right Arc

เครื่องบางรุ่นใช้ข้อความนี้เมื่อระบบพบว่าตำแหน่งของ Arc เยื้องเกินช่วงที่กำหนด

สาเหตุอาจเกี่ยวข้องกับ

1. Electrode สึก
2. ปลาย Electrode เสียหาย
3. Electrode ติดตั้งผิดตำแหน่ง
4. ชุดยึด Electrode มีปัญหา
5. ระบบตรวจตำแหน่ง Arc ผิดปกติ

วิธีแก้

ตรวจคำเตือนและข้อมูล Electrode Count

หากถึงรอบหรือเครื่องกำหนดให้เปลี่ยน ให้ใช้อะไหล่ตรงรุ่นและเปลี่ยนตามคู่มือ

หากเกิดหลังเปลี่ยน Electrode ใหม่ ต้องตรวจขั้นตอนติดตั้ง ไม่ควรดัดปลายเข็มเพื่อแก้ตำแหน่ง Arc

⑪ สัญญาณที่ 3 — Arc Calibration Failed ซ้ำ

Arc Calibration Failed คือการที่เครื่องไม่สามารถทำกระบวนการปรับเทียบให้ผ่านเงื่อนไขได้

Electrode เสื่อมเป็นหนึ่งในสาเหตุที่ควรตรวจ

แต่ก่อนเปลี่ยนต้องตรวจ

• Fiber ทดสอบ
• คุณภาพ Cleave
• ความสะอาด Bare Fiber
• Splice Mode หรือโปรแกรม Calibration
• V-Groove
• Fiber Clamp
• สภาพแวดล้อม
• Electrode Count

ถ้าใช้ Fiber ทดสอบที่เตรียมถูกต้องแล้ว และมี Arc Error ร่วมด้วย จึงเพิ่มน้ำหนักในการตรวจ Electrode หรือระบบ Arc

⑫ สัญญาณที่ 4 — Splice Loss สูงหรือไม่สม่ำเสมอ

เมื่อ Electrode เสื่อม Arc อาจไม่สม่ำเสมอและทำให้คุณภาพการหลอมเปลี่ยนไป

ตัวอย่างอาการ

• บาง Core แสดง 0.02 dB
• บาง Core แสดง 0.18 dB
• มี High Loss Warning
• รอยต่อผิดรูปบางครั้ง
• เกิดข้อบกพร่องซ้ำกับ Fiber ทดสอบ

ตัวเลขดังกล่าวเป็นตัวอย่างสมมติ

วิธีแยกสาเหตุ

1. ตรวจ Cleaver
2. ตรวจความสะอาด Fiber
3. ตรวจ V-Groove
4. ตรวจ Splice Mode
5. ตรวจ Electrode Count
6. ตรวจ Arc Calibration
7. ทดลองด้วย Fiber ทดสอบชนิดเดียวกันหลายรอยต่อ

ถ้าคุณภาพยังไม่สม่ำเสมอและพบสัญญาณด้าน Arc ร่วมด้วย ควรพิจารณาการเปลี่ยน Electrode ตามคู่มือ

⑬ สัญญาณที่ 5 — เกิด Bubble, Fat Splice หรือ Thin Splice ซ้ำ

ข้อบกพร่องของรอย Fusion Splice อาจเกี่ยวข้องกับการหลอมเชื่อม

Bubble

อาจเกี่ยวข้องกับสิ่งปนเปื้อน คุณภาพปลาย Fiber หรือสภาวะหลอม

Fat Splice

อาจเกี่ยวข้องกับ Overlap หรือ Fiber Feed มากเกิน

Thin Splice

อาจเกี่ยวข้องกับ Feed ไม่เพียงพอหรือสภาวะหลอมไม่เหมาะสม

ดังนั้นเมื่อพบอาการเหล่านี้ ไม่ควรสรุปว่า Electrode เสื่อมทันที

ต้องตรวจ Fiber Preparation และระบบ Feed ร่วมด้วย

⑭ สัญญาณที่ 6 — No Arc Discharge

ข้อความ No Arc Discharge หมายถึงเครื่องบางรุ่นไม่สามารถสร้าง Arc ได้ตามเงื่อนไข

สาเหตุที่เป็นไปได้ ได้แก่

• Electrode ติดตั้งผิด
• Electrode ชำรุด
• ชุดยึดมีปัญหา
• ระบบไฟเลี้ยงผิดปกติ
• ระบบป้องกันของเครื่องทำงาน
• วงจรสร้าง Arc ผิดปกติ

วิธีแก้

ตรวจไฟเลี้ยงและสถานะเครื่องตามคู่มือ

หากเพิ่งเปลี่ยน Electrode ให้ตรวจขั้นตอน Replacement

หากยังไม่มี Arc หรือมีความผิดปกติทางไฟฟ้า ต้องหยุดใช้และส่งศูนย์บริการ

⑮ Electrode เสื่อมกับ Fiber Cleaver มีปัญหา ต่างกันอย่างไร?

สองปัญหานี้อาจทำให้ค่า Splice Loss สูงได้เหมือนกัน แต่สาเหตุแตกต่างกัน

ลักษณะ	Electrode เสื่อม	Cleaver มีปัญหา
ระบบหลัก	Arc Discharge	หน้าตัด Fiber
Error ที่อาจพบ	Arc Warning	Bad Cleave
รูปแบบปัญหา	การหลอมผิดปกติ	หน้าตัดเอียง บิ่น หรือแตก
สิ่งที่ต้องตรวจ	Count, Calibration	Blade, Clamp Pad
วิธีแก้	บำรุงรักษาหรือเปลี่ยนตามคู่มือ	ปรับ/เปลี่ยนใบมีดตามคู่มือ

หากเครื่องแจ้ง Bad Cleave ซ้ำ ควรตรวจ Cleaver ก่อนซื้อ Electrode ใหม่

⑯ Electrode เสื่อมกับ V-Groove สกปรก ต่างกันอย่างไร?

V-Groove เป็นร่องรองรับและช่วยกำหนดตำแหน่งเส้นใย

เมื่อมีฝุ่นหรือเศษแก้วค้าง อาจเกิด Alignment Error หรือ Core Offset

ปัญหาจาก V-Groove

• Fiber Offset
• Alignment Error
• Core ไม่ตรง
• เครื่องจัดแนวผิดปกติ
• Loss สูงบางครั้ง

ปัญหาที่อาจเกี่ยวกับ Electrode

• Arc Position Error
• Arc ไม่สม่ำเสมอ
• Arc Calibration Failed
• ข้อบกพร่องจากการหลอมเชื่อม

การตรวจ V-Groove เป็นขั้นตอนพื้นฐานก่อนสรุปว่าต้องเปลี่ยน Electrode

⑰ ต้องเปลี่ยน Electrode ก่อนครบ Arc Count ไหม?

อาจจำเป็น หากมีความเสียหายหรืออาการที่คู่มือกำหนดให้เปลี่ยน

ตัวอย่างเช่น

• ปลาย Electrode งอ
• ชิ้นส่วนแตกหรือบิ่น
• Arc เยื้องตำแหน่งต่อเนื่อง
• เครื่องแสดง Replace Electrodes
• Arc Calibration ไม่ผ่านโดยพบสาเหตุด้าน Electrode
• หัวเข็มเสียหายจากการติดตั้ง

แต่ถ้ามีเพียงค่า Loss สูงหนึ่งครั้ง ยังไม่เพียงพอที่จะสรุปว่าต้องเปลี่ยนทันที

ต้องตรวจปัจจัยอื่นก่อน

⑱ ใช้ Electrode เกินรอบได้ไหม?

ไม่ควรถือว่าการที่เครื่องยังสร้าง Arc ได้หมายความว่า Electrode เหมาะสำหรับใช้งานเกินรอบ

เมื่อถึงรอบเปลี่ยนที่ผู้ผลิตแนะนำ ควรวางแผนเปลี่ยนตามข้อกำหนด โดยเฉพาะก่อนงานสำคัญหรือโครงการที่ต้องการคุณภาพสม่ำเสมอ

ความเสี่ยงของการใช้งานต่อ ได้แก่

1. Arc ไม่เสถียร
2. Splice Loss สูงขึ้น
3. Arc Calibration ผ่านยาก
4. เกิด Splice Defect
5. ต้องสไปซ์ซ้ำ
6. เสียเวลาแก้ปัญหาหน้างาน
7. เพิ่มความเสี่ยงต่อคุณภาพงานส่งมอบ

อย่ารีเซ็ต Counter เพื่อยืดรอบการใช้งานโดยไม่มีข้อมูลจากผู้ผลิตรองรับ

⑲ วิธีคำนวณอายุ Electrode ที่เหลือ

สามารถใช้ข้อมูลรอบเปลี่ยนและ Counter เพื่อวางแผนอะไหล่ได้

จำนวนครั้งที่เหลือโดยประมาณ = รอบเปลี่ยนที่กำหนด − Electrode Count ปัจจุบัน

ตัวอย่างสมมติ

เครื่องหนึ่งมีรอบเปลี่ยนที่แนะนำ 5,000 ครั้ง

Electrode Count ปัจจุบัน 4,200 ครั้ง

จำนวนครั้งที่เหลือถึงรอบแนะนำ = 800 ครั้ง

คิดเป็นการใช้งานแล้ว

4,200 ÷ 5,000 × 100 = 84%

เหลือจนถึงรอบแนะนำประมาณ 16%

แต่ตัวเลขนี้เป็นเพียงการวางแผนจาก Counter ไม่ได้ยืนยันว่าสภาพ Electrode จริงยังสมบูรณ์ 16%

หากมี Arc Error ก่อนถึงรอบ ต้องตรวจทันที

⑳ ตารางวางแผนเปลี่ยน Electrode

ตัวอย่างสำหรับเครื่องที่คู่มือกำหนดรอบเปลี่ยน 5,000 ครั้งเท่านั้น

Electrode Count	สัดส่วนใช้งาน	แนวทาง
1,000	20%	ตรวจบำรุงรักษาตามปกติ
2,500	50%	บันทึก Count และสถานะ
4,000	80%	ตรวจความพร้อมอะไหล่
4,500	90%	เตรียมแผนเปลี่ยน
4,900	98%	เตรียมดำเนินการตามรอบ
5,000	100%	เปลี่ยนตามข้อกำหนดผู้ผลิต

สัดส่วนดังกล่าวเป็นตัวอย่างสำหรับวางแผน ไม่ใช่ช่วงเตือนที่เครื่องทุกยี่ห้อกำหนดเหมือนกัน

เครื่องบางรุ่นอาจมี Warning ก่อนถึงรอบ หรือกำหนดให้เปลี่ยนทันทีเมื่อครบจำนวนที่ระบุ

㉑ ควรซื้อ Electrode สำรองเมื่อไร?

สำหรับงานติดตั้ง Fiber Optic ที่ต้องใช้ Fusion Splicer ต่อเนื่อง ควรเตรียมอะไหล่ก่อนถึงรอบเปลี่ยน

ปัจจัยที่ควรพิจารณา ได้แก่

• จำนวนครั้งการสไปซ์ต่อวัน
• จำนวน Core ของโครงการ
• รอบเปลี่ยน Electrode
• ระยะเวลาจัดหาอะไหล่
• ความสำคัญของวงจร
• จำนวนเครื่องสไปซ์ที่ใช้งาน
• ความพร้อมของศูนย์บริการ
• ความสามารถของทีมในการเปลี่ยนอะไหล่

หากมีงานสไปซ์หลายร้อย Core ต่อเนื่อง ควรตรวจ Counter ก่อนเริ่มโครงการ เพื่อป้องกันการหยุดงานกลางคัน

㉒ เปลี่ยน Electrode ต้องเปลี่ยนเป็นคู่ไหม?

เครื่อง Fusion Splicer หลายรุ่นกำหนดให้เปลี่ยน Electrode ทั้งสองด้านพร้อมกัน

ตัวอย่างเช่น ข้อกำหนดของ Sumitomo T-56+ ให้เปลี่ยน Electrode เป็นคู่และใช้ชิ้นส่วนที่ตรงรุ่น

เหตุผลที่ควรปฏิบัติตาม

• ระบบ Arc ใช้ Electrode ร่วมกัน
• ผู้ผลิตออกแบบการทำงานเป็นชุด
• ลดความเสี่ยงจากการใช้ชิ้นส่วนคนละสภาพ
• รองรับกระบวนการ Calibration หลังเปลี่ยน

ไม่ควรซื้อ Electrode โดยดูแค่ว่ามีจำนวนหนึ่งชิ้นแล้วใช้กับเครื่องที่กำหนดให้เปลี่ยนเป็นคู่

㉓ วิธีเปลี่ยน Electrode เมื่อถึงรอบ

การเปลี่ยนต้องทำโดยผู้ที่ได้รับอนุญาต และยึดคู่มือรุ่นเครื่อง

ขั้นตอนทั่วไป

1. ตรวจ Model Number
2. ตรวจรหัส Electrode
3. บันทึก Count ก่อนเปลี่ยน
4. เตรียมอะไหล่ตรงรุ่น
5. เข้า Replace Electrodes เมื่อคู่มือกำหนด
6. ปิดเครื่องและทำให้ระบบปลอดภัยตามขั้นตอน
7. ถอด Electrode เก่าโดยไม่สัมผัสปลายเข็ม
8. ติดตั้ง Electrode ใหม่ตามตำแหน่งที่กำหนด
9. เปลี่ยนเป็นคู่เมื่อผู้ผลิตระบุ
10. ตรวจจุดยึดและชิ้นส่วน
11. เปิดเครื่องตามขั้นตอน
12. ทำ Electrode Stabilization เมื่อกำหนด
13. ทำ Arc Calibration เมื่อกำหนด
14. ทดลอง Fusion Splicing
15. บันทึกผล

หัว Electrode มีปลายแหลม และระบบสร้าง Arc มีอันตรายด้านไฟฟ้า ห้ามเข้าถึงชิ้นส่วนขณะเครื่องมีไฟเลี้ยง หรือฝ่าฝืนขั้นตอนความปลอดภัยของรุ่นเครื่อง

㉔ เปลี่ยน Electrode แล้วต้องทำ Stabilization ไหม?

ต้องทำเมื่อคู่มือรุ่นนั้นกำหนด

Electrode Stabilization เป็นฟังก์ชันปรับสภาพการคายประจุของ Electrode เพื่อให้ Arc มีความเสถียร

เครื่องบางรุ่นใช้ขั้นตอน

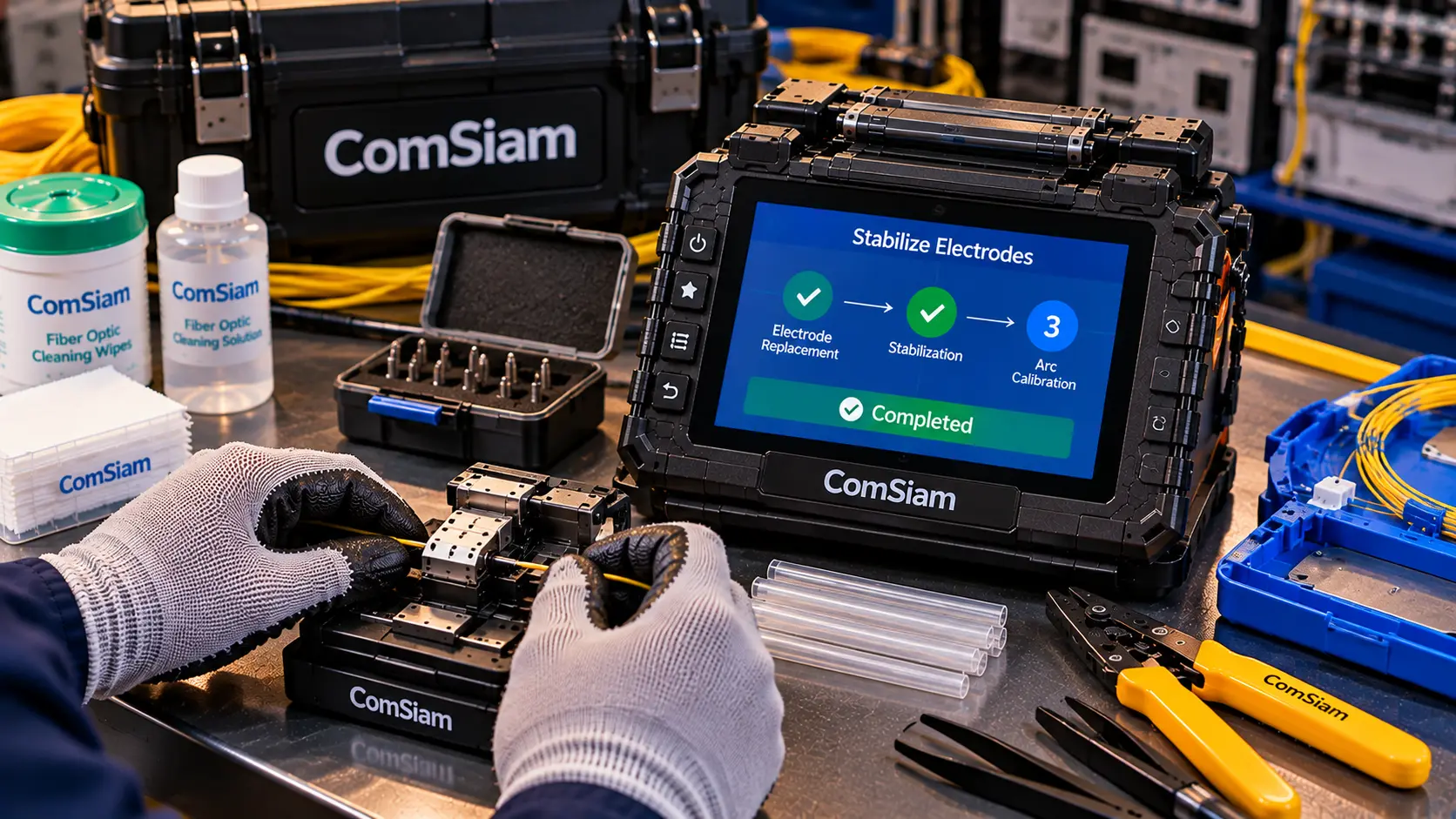

Replace Electrodes → Stabilize Electrodes → Arc Calibration

แต่ชื่อและลำดับอาจแตกต่างตามรุ่น

ห้ามกด Manual Arc ซ้ำหลายครั้งเพื่อแทนโปรแกรม Stabilization เพราะไม่ได้หมายความว่าได้ผลเหมือนขั้นตอนที่ผู้ผลิตออกแบบ

㉕ เปลี่ยน Electrode แล้วต้องทำ Arc Calibration ไหม?

เครื่องหลายรุ่นกำหนดให้ทำ Arc Calibration หลังเปลี่ยน Electrode และ Stabilization

Arc Calibration ช่วยตรวจหรือปรับสภาวะ Arc ตามเงื่อนไขของเครื่อง

หลังทำควรตรวจ

1. Calibration ผ่านหรือไม่
2. เครื่องยังขึ้น Warning หรือไม่
3. Arc Position ปกติหรือไม่
4. Fusion Splicing ทำงานได้หรือไม่
5. มี Bubble, Fat หรือ Thin Splice หรือไม่
6. ค่า Estimated Loss สม่ำเสมอหรือไม่

สำหรับงานบำรุงรักษา comsiam แนะนำให้แยกบันทึกผล Stabilization และ Arc Calibration รวมถึงการทดลองสไปซ์หลังเปลี่ยน เพื่อยืนยันว่าเครื่องผ่านทั้งกระบวนการบำรุงรักษาและการทดสอบการใช้งานจริง

㉖ ทำไมเปลี่ยน Electrode ใหม่แล้ว Loss ยังสูง?

Electrode ใหม่ไม่ได้แก้ปัญหาทุกส่วนของ Fusion Splicer

หากเปลี่ยนแล้ว Loss ยังสูง ควรตรวจ

• Fiber Stripper
• Bare Fiber Cleaning
• Fiber Cleaver
• Cleave Angle
• V-Groove
• Fiber Clamp
• Fiber Holder
• Splice Mode
• Core Alignment
• Arc Calibration
• Fiber Type
• Motor Feed และ Overlap

หากทำตามขั้นตอนแล้วมี Arc Error ต่อเนื่อง อาจต้องตรวจระบบเครื่องเพิ่มเติมที่ศูนย์บริการ

㉗ เปลี่ยน Electrode แล้วขึ้น Too Left Arc หรือ Too Right Arc

หากคำเตือนเกิดทันทีหลังเปลี่ยน Electrode ต้องสงสัยขั้นตอนติดตั้งหรือสภาพอะไหล่ร่วมด้วย

จุดตรวจ

1. ใช้ Electrode ตรงรุ่นหรือไม่
2. ติดตั้งในตำแหน่งถูกต้องหรือไม่
3. หัว Electrode งอหรือไม่
4. ชุดยึดสมบูรณ์หรือไม่
5. ทำ Stabilization ครบหรือไม่
6. ทำ Arc Calibration ครบหรือไม่

ไม่ควรดัดปลาย Electrode ด้วยตนเอง

หาก Error ไม่หายหลังตรวจตามคู่มือ ควรส่งศูนย์บริการ

㉘ วิธีทดสอบว่า Electrode ใหม่ใช้งานได้ดี

หลังเปลี่ยนควรใช้ Fiber ทดสอบที่ทราบชนิดและเตรียมถูกต้อง

ขั้นตอนทดสอบ

1. ตรวจสถานะเครื่อง
2. ตรวจ Warning
3. ทำ Stabilization เมื่อกำหนด
4. ทำ Calibration เมื่อกำหนด
5. เตรียม Fiber ทดสอบใหม่
6. ตรวจ Cleaver และ Stripper
7. เลือก Splice Mode ที่เหมาะสม
8. ทดลอง Fusion Splicing
9. ตรวจภาพรอยต่อ
10. ตรวจ Estimated Loss
11. ทดลองหลายรอยต่อตามแผน
12. บันทึกผล

ควรพิจารณาความสม่ำเสมอของผลทดสอบ ไม่ใช่ค่า Loss ต่ำเพียงรอยต่อเดียว

㉙ วิธีดูแล Electrode ให้มีอายุเหมาะสม

การดูแลเครื่องตามคู่มือช่วยลดปัจจัยที่ทำให้ระบบ Arc ทำงานผิดปกติ

สิ่งที่ควรทำ

• รักษาความสะอาดเครื่อง
• ใช้ Fiber ที่เตรียมอย่างถูกต้อง
• ไม่ปล่อยเศษ Fiber ค้างในห้องสไปซ์
• ใช้ Splice Mode ที่เหมาะสม
• ไม่กด Arc Test โดยไม่มีเหตุผล
• ทำ Maintenance ตามรอบ
• ตรวจ Electrode Count
• เก็บเครื่องให้พ้นความชื้น
• ป้องกันแรงกระแทก
• เปลี่ยน Electrode ตามข้อกำหนด

สิ่งที่ไม่ควรทำ

• ใช้กระดาษทรายขัดปลาย Electrode
• ใช้คีมดัดหัวเข็ม
• ทำความสะอาดปลายด้วยสารที่ผู้ผลิตไม่อนุญาต
• ใช้ Electrode ผิดรุ่น
• รีเซ็ต Counter เพื่อฝืนใช้งานต่อ
• เปิดระบบ Arc โดยฝ่าฝืน Interlock

Electrode บางรุ่นผู้ผลิตไม่แนะนำให้ทำความสะอาดตัวหัวเข็มโดยตรง เพราะอาจทำให้สภาวะ Arc ไม่เสถียรมากขึ้น

㉚ ตัวอย่างการวางแผน Electrode สำหรับงาน 1,000 Core

สมมติทีมช่างมีเครื่องที่กำหนดรอบเปลี่ยน 5,000 Arc Discharges

ปัจจุบัน Counter อยู่ที่ 4,400 ครั้ง

และกำลังจะเริ่มโครงการ 1,000 Core

วิเคราะห์

รอบที่เหลือถึงเกณฑ์แนะนำ = 5,000 − 4,400 = 600 ครั้ง

หากการทำงานต้องสร้าง Arc อย่างน้อยประมาณหนึ่งครั้งต่อรอยต่อ งาน 1,000 Core มีแนวโน้มทำให้ Count ถึงรอบเปลี่ยนก่อนจบงาน

ยิ่งหากมี Arc Calibration หรือสไปซ์ซ้ำ จำนวน Arc อาจเพิ่มขึ้นอีก

แนวทางที่ควรทำ

1. ตรวจรอบเปลี่ยนตามคู่มือ
2. ตรวจสถานะ Electrode
3. เตรียม Electrode ใหม่
4. วางแผนเปลี่ยนก่อนหรือระหว่างโครงการตามความเหมาะสม
5. ทำ Stabilization และ Calibration ให้ครบ
6. ทดลอง Splicing ก่อนเริ่มงานหลัก
7. บันทึก Maintenance Log

การวางแผนเช่นนี้ช่วยลดโอกาสที่เครื่องต้องหยุดงานกลางโครงการ

㉛ เมื่อไรควรหยุดใช้เครื่องและส่งศูนย์บริการ?

ควรหยุดใช้งานและตรวจเพิ่มเติมเมื่อพบ

• No Arc Discharge ต่อเนื่อง
• Too Left Arc หรือ Too Right Arc ไม่หาย
• Arc Calibration Failed ซ้ำ
• Electrode Holder เสียหาย
• จุดยึด Electrode แตก
• เครื่องดับระหว่าง Arc
• ระบบไฟผิดปกติ
• เครื่องมีความร้อนหรือกลิ่นไหม้
• มี Motor Error ร่วมกับ Arc Error
• เครื่องได้รับน้ำหรือแรงกระแทก
• เปลี่ยน Electrode แล้วระบบยังผิดปกติ

ไม่ควรถอดวงจรแรงดันสูงหรือปรับชิ้นส่วนภายในที่ผู้ผลิตไม่ได้อนุญาตให้ผู้ใช้เข้าถึง

㉜ Checklist ตรวจอายุ Electrode ก่อนเปลี่ยน

• ตรวจรุ่น Fusion Splicer
• ตรวจคู่มือรุ่นจริง
• ตรวจรอบเปลี่ยนที่ผู้ผลิตกำหนด
• ตรวจ Electrode Count
• ตรวจ Total Arc Count แยกจาก Counter ที่รีเซ็ตได้
• ตรวจ Replace Electrodes Warning
• ตรวจ Too Left Arc
• ตรวจ Too Right Arc
• ตรวจ Strong Arc
• ตรวจ Weak Arc
• ตรวจ Arc Calibration Result
• ตรวจคุณภาพ Splice History
• ตรวจ Estimated Loss ที่ผิดปกติ
• ตรวจ Bubble, Fat และ Thin Splice
• ตรวจ Fiber Stripper
• ตรวจ Fiber Cleaver
• ตรวจ Bare Fiber Cleaning
• ตรวจ V-Groove
• ตรวจ Fiber Clamp
• ตรวจ Holder
• ตรวจ Splice Mode
• ตรวจ Fiber Type
• ตรวจรุ่น Electrode ใหม่
• เตรียมอะไหล่เป็นคู่เมื่อกำหนด
• ตรวจขั้นตอน Replace Electrodes
• ปฏิบัติตามข้อกำหนดไฟฟ้าและความปลอดภัย
• ทำ Stabilization เมื่อกำหนด
• ทำ Arc Calibration เมื่อกำหนด
• ทดลอง Fusion Splicing
• ตรวจคุณภาพรอยต่อ
• บันทึกวันที่เปลี่ยน
• บันทึก Counter ก่อนและหลัง
• บันทึกผล Maintenance
• ส่งศูนย์บริการหากยังผิดปกติ

㉝ คำถามที่พบบ่อยเกี่ยวกับอายุ Electrode

Electrode เครื่อง Fusion Splicer ใช้ได้กี่ครั้ง?

ขึ้นอยู่กับรุ่น มีตัวอย่างตั้งแต่ประมาณ 1,000–6,000 ครั้ง แต่ต้องดูคู่มือของเครื่องจริง

Fujikura 90S+ Electrode ใช้ได้กี่ครั้ง?

ผู้ผลิตแนะนำประมาณ 5,000 ครั้งก่อนเปลี่ยน

Fujikura 90R Electrode ใช้ได้กี่ครั้ง?

ผู้ผลิตแนะนำประมาณ 1,500 ครั้ง

Fujikura 41S+ Electrode ใช้ได้กี่ครั้ง?

ผู้ผลิตแนะนำประมาณ 5,000 ครั้ง

Fujikura 41R Electrode ใช้ได้กี่ครั้ง?

ผู้ผลิตแนะนำประมาณ 1,500 ครั้ง

Sumitomo T-56+ Electrode ใช้ได้กี่ครั้ง?

เอกสารผู้ผลิตระบุประมาณ 6,000 Arc Discharges และมีการเตือนก่อนถึงรอบ

Electrode Count คืออะไร?

เป็นตัวนับการใช้งานหรือการปล่อย Arc ตามระบบที่ผู้ผลิตกำหนด

Electrode Count กับจำนวน Core เท่ากันไหม?

ไม่จำเป็น เพราะกระบวนการอื่นอาจใช้ Arc และรูปแบบการนับต่างกัน

จะรู้ได้อย่างไรว่า Electrode เสื่อม?

ตรวจ Count คำเตือนเครื่อง Arc Error และคุณภาพรอยสไปซ์ร่วมกัน

Electrode เสื่อมทำให้ Splice Loss สูงไหม?

อาจทำให้สูงได้เมื่อ Arc ไม่เหมาะสม แต่ต้องตรวจความสะอาดและ Cleave ก่อน

Electrode เสื่อมทำให้ Bubble ได้ไหม?

อาจเกี่ยวข้องกับสภาวะ Arc แต่สิ่งปนเปื้อนก็เป็นปัจจัยสำคัญ

Electrode เสื่อมทำให้ Fat Splice ได้ไหม?

อาจเกี่ยวข้องกับการหลอม แต่ต้องตรวจ Overlap และ Feed ร่วมด้วย

Electrode เสื่อมทำให้ Thin Splice ได้ไหม?

อาจเกี่ยวข้องกับ Arc แต่ปริมาณ Fiber Feed และ Gap ก็มีผล

ขึ้น Replace Electrodes ต้องเปลี่ยนทันทีไหม?

ให้ปฏิบัติตามคำเตือนและข้อกำหนดของรุ่นเครื่อง ควรวางแผนเปลี่ยนโดยไม่ฝืนใช้งานเกินข้อกำหนด

Electrode Count ยังไม่ครบแต่มี Arc Error ต้องเปลี่ยนไหม?

อาจจำเป็นหากตรวจพบ Electrode เสียหายหรือเครื่องกำหนดให้เปลี่ยน แต่ต้องตรวจสาเหตุอื่นก่อน

ใช้ Electrode เกินรอบได้ไหม?

ไม่ควรฝืนใช้งานเกินข้อกำหนดของผู้ผลิต โดยเฉพาะเมื่อมี Warning หรือคุณภาพงานลดลง

Electrode ต้องเปลี่ยนเป็นคู่ไหม?

เครื่องหลายรุ่นกำหนดให้เปลี่ยนเป็นคู่ ต้องตรวจคู่มือจริง

Electrode ใหม่ต้องทำ Stabilization ไหม?

ทำเมื่อผู้ผลิตกำหนด โดยเครื่องบางรุ่นมีขั้นตอน Stabilize Electrodes หลังเปลี่ยน

เปลี่ยน Electrode แล้วต้องทำ Arc Calibration ไหม?

เครื่องหลายรุ่นกำหนดให้ทำ ต้องใช้ลำดับตามคู่มือ

รีเซ็ต Electrode Count โดยไม่เปลี่ยนได้ไหม?

ไม่ควร เพราะทำให้ข้อมูลอายุใช้งานคลาดเคลื่อนและไม่ได้แก้การสึกของ Electrode

Electrode ปลายดำต้องทำความสะอาดไหม?

ไม่ควรทำความสะอาดหรือขัดปลายเข็มเองหากผู้ผลิตไม่ได้กำหนด เพราะอาจทำให้ชิ้นส่วนเสียหายและ Arc ไม่เสถียร

ซื้อ Electrode สำรองเมื่อไรดี?

ก่อนถึงรอบเปลี่ยน โดยพิจารณาจำนวน Core ของงานและระยะเวลาจัดหาอะไหล่

เมื่อไรควรส่งเครื่อง Fusion Splicer ซ่อม?

เมื่อมี No Arc, Arc Position Error, Calibration Failed หรือระบบไฟผิดปกติต่อเนื่อง แม้ตรวจตามคู่มือแล้ว

㉞ สรุป Electrode เครื่อง Fusion Splicer ใช้ได้กี่ครั้ง และควรเปลี่ยนเมื่อไร?

Electrode เป็นอะไหล่สิ้นเปลืองของเครื่อง Fusion Splicer ซึ่งมีอายุการใช้งานแตกต่างกันตามยี่ห้อและรุ่น

ตัวอย่างเช่น Fujikura 90S+ แนะนำประมาณ 5,000 ครั้ง, Fujikura 90R ประมาณ 1,500 ครั้ง และ Sumitomo T-56+ ประมาณ 6,000 ครั้ง

จึงไม่ควรใช้จำนวน Arc Count เดียวเป็นเกณฑ์กับเครื่องทุกตัว

การตรวจว่าหัว Electrode เสื่อมหรือยังต้องพิจารณาจาก Electrode Count, Warning, ความเสถียรของ Arc และคุณภาพ Fusion Splicing ร่วมกัน

หากพบ Replace Electrodes, Too Left/Right Arc, Arc Calibration Failed หรือการหลอมผิดปกติซ้ำ ต้องตรวจตามคู่มือและดำเนินการแก้ไขให้ตรงสาเหตุ

comsiam แนะนำให้ตรวจ Electrode Count ก่อนเริ่มงานสไปซ์ขนาดใหญ่ทุกครั้ง และเตรียม Electrode สำรองให้ตรงรุ่นก่อนถึงรอบเปลี่ยน เพื่อป้องกันปัญหาเครื่องหยุดระหว่างติดตั้งหรือซ่อมบำรุง Fiber Optic

หลังเปลี่ยน Electrode ต้องทำ Replacement Procedure, Stabilization และ Arc Calibration ตามที่ผู้ผลิตกำหนด ก่อนทดลองสไปซ์และตรวจคุณภาพผลลัพธ์

การเปลี่ยน Electrode ตามรอบที่เหมาะสม ไม่รีเซ็ต Counter โดยไม่มีเหตุผล และเก็บ Maintenance Log อย่างต่อเนื่อง จะช่วยรักษาความสม่ำเสมอของ Arc ลดโอกาสเกิด Splice Defect และเพิ่มความน่าเชื่อถือของงาน Fusion Splicing ในระยะยาว

ComSiam Professional Team
