🔧 เครื่อง Fusion Splicer แบบ Core Alignment คืออะไร? หลักการทำงาน ข้อดี และวิธีสไปซ์ Fiber Optic

Core Alignment Fusion Splicer คือเครื่องเชื่อมต่อเส้นใยแก้วนำแสงที่ใช้ระบบตรวจจับและจัดแนวแกนกลางของเส้นใย (Fiber Core) ให้ตรงกันก่อนทำการหลอมเชื่อมด้วยอาร์กไฟฟ้า เพื่อช่วยลดการสูญเสียสัญญาณแสงบริเวณรอยต่อ

เครื่องสไปซ์ประเภทนี้ได้รับความนิยมในงานติดตั้งสายไฟเบอร์ออฟติกที่ต้องการความแม่นยำและคุณภาพรอยต่อสูง เช่น ระบบ Backbone, Data Center, FTTH และเครือข่ายสื่อสารระยะไกล

จุดเด่นสำคัญคือสามารถปรับตำแหน่งเส้นใยโดยพิจารณาแกนกลางของเส้นใย ไม่ได้อาศัยเพียงตำแหน่งขอบ Cladding ภายนอกเท่านั้น

บทความนี้ comsiam จะอธิบายหลักการทำงานของ Core Alignment Fusion Splicer ส่วนประกอบสำคัญ ขั้นตอนสไปซ์ การเลือกซื้อเครื่อง รวมถึงวิธีแก้ปัญหาที่พบบ่อยในการทำงานจริง

① Core Alignment Fusion Splicer คืออะไร?

Core Alignment Fusion Splicer คือเครื่องสไปซ์ที่ใช้ระบบประมวลผลภาพเพื่อช่วยจัดแนว Core ของเส้นใยแก้วสองเส้นให้ตรงกันก่อนเชื่อมต่อ

เครื่องประเภทนี้มักใช้กล้องตรวจสอบเส้นใยจากหลายมุม ร่วมกับระบบประมวลผลภาพและมอเตอร์ความแม่นยำสูง เพื่อปรับตำแหน่งเส้นใยให้อยู่ในแนวที่เหมาะสม

Core Alignment ทำหน้าที่อะไร?

• ตรวจสอบตำแหน่งของ Core และโครงสร้างเส้นใย
• ตรวจสอบความผิดปกติของปลาย Fiber
• จัดแนวเส้นใยก่อนสไปซ์
• ควบคุมระยะห่างระหว่างปลายเส้นใย
• ลดความคลาดเคลื่อนของแกนกลาง
• ช่วยเพิ่มความสม่ำเสมอของรอยต่อ

เครื่อง Core Alignment บางรุ่นสามารถระบุชนิดเส้นใย ปรับโปรแกรมสไปซ์ และควบคุมการอาร์กตามสภาพเส้นใยได้โดยอัตโนมัติ

② Core Alignment ทำงานอย่างไร?

หลักการของ Core Alignment คือการตรวจหาตำแหน่งแกนกลางของเส้นใยสองด้าน แล้วใช้ระบบควบคุมตำแหน่งช่วยปรับให้แกนแสงอยู่ในแนวเดียวกันมากที่สุดก่อนหลอมเชื่อม

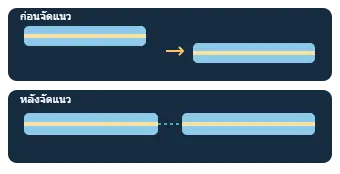

ภาพอธิบายการจัดแนว Core ก่อนสไปซ์

ลำดับการทำงานของ Core Alignment

1. วาง Fiber ที่เตรียมปลายไว้แล้วลงในเครื่อง
2. ระบบกล้องตรวจสอบเส้นใยทั้งสองด้าน
3. เครื่องวิเคราะห์ตำแหน่งเส้นใยและหน้าตัด
4. ระบบมอเตอร์ปรับแนวแกนกลางตามความสามารถของเครื่อง
5. เครื่องตรวจสอบตำแหน่งและระยะห่างอีกครั้ง
6. สร้าง Arc เพื่อหลอมเชื่อมปลายเส้นใย
7. ประเมินคุณภาพรอยต่อ
8. นำรอยต่อไปป้องกันด้วย Splice Protection Sleeve

ความแม่นยำและวิธีตรวจจับ Core จะแตกต่างกันตามเทคโนโลยีของแต่ละผู้ผลิต

③ ส่วนประกอบสำคัญของ Core Alignment Fusion Splicer

ส่วนประกอบ	หน้าที่
Optical Camera	ตรวจสอบภาพเส้นใย
Image Processing System	วิเคราะห์ตำแหน่งและคุณภาพ Fiber
Alignment Motor	ปรับตำแหน่งเส้นใย
V-Groove	รองรับและกำหนดแนวเส้นใย
Fiber Clamp	จับยึดเส้นใย
Electrode	สร้างอาร์กไฟฟ้า
LCD Display	แสดงภาพและสถานะการสไปซ์
Heater	หด Splice Protection Sleeve
Control System	ควบคุมกระบวนการสไปซ์

เครื่องรุ่นใหม่บางตัวมีระบบตรวจสอบการตัดปลายเส้นใย ระบบจัดการใบมีด Cleaver และฟังก์ชันเชื่อมต่อกับอุปกรณ์ภายนอกเพิ่มเติม

④ Core Alignment กับ Cladding Alignment ต่างกันอย่างไร?

เครื่องสไปซ์ทั้งสองประเภทใช้การหลอมเชื่อมด้วยอาร์กไฟฟ้าเหมือนกัน แต่มีความแตกต่างสำคัญในระบบการจัดแนว

คุณสมบัติ	Core Alignment	Cladding Alignment
หลักจัดแนว	ตำแหน่ง Core ที่ตรวจจับได้	รูปร่างหรือขอบ Cladding
ความสามารถในการชดเชย Core Offset	โดยทั่วไปดีกว่า	จำกัดกว่า
ระบบประมวลผล	มักซับซ้อนกว่า	มักเรียบง่ายกว่า
ราคาซื้อ	โดยทั่วไปสูงกว่า	โดยทั่วไปต่ำกว่า
งานที่เหมาะ	งานต้องการความแม่นยำสูง	FTTH และงานทั่วไปตามข้อกำหนด
การบำรุงรักษา	ต้องดูแลระบบกล้องและกลไก	ต้องดูแลกลไกและร่องจับเช่นกัน

Core Alignment ไม่ได้ทำให้รอยต่อมีค่า Loss ต่ำกว่าทุกกรณี เพราะคุณภาพของการตัดเส้นใย ความสะอาด และการตั้งค่า Arc ยังมีความสำคัญ

⑤ ทำไม Core Alignment จึงช่วยลด Splice Loss?

ตำแหน่ง Core และศูนย์กลาง Cladding ของเส้นใยอาจมีความคลาดเคลื่อนเล็กน้อยจากกันตามคุณสมบัติการผลิต

หากเครื่องอ้างอิงเพียงขอบ Cladding เส้นใยสองด้านอาจดูอยู่ในแนวเดียวกัน แต่ตำแหน่ง Core จริงยังคลาดเคลื่อนเล็กน้อย

Core Alignment ช่วยตรวจจับและลดความคลาดเคลื่อนดังกล่าวตามความสามารถของระบบกล้องและการประมวลผล

อย่างไรก็ตาม ค่า Splice Loss ยังได้รับผลจากปัจจัยอื่น เช่น

• Cleave Angle
• ความแตกต่างของ Mode Field Diameter
• ความสะอาดปลายเส้นใย
• Core Offset
• ระยะห่างปลายเส้นใย
• Arc Power และ Arc Time
• สภาพ Electrode
• คุณสมบัติของ Fiber แต่ละประเภท

จึงไม่ควรใช้ประเภทเครื่องสไปซ์เป็นตัวรับรองค่า Loss โดยไม่ตรวจสอบผลการติดตั้งจริง

⑥ เครื่อง Core Alignment แบบ 4 Motor และ 6 Motor ต่างกันอย่างไร?

จำนวนมอเตอร์ที่ระบุในเอกสารการขายไม่ได้เป็นมาตรฐานเดียวกันสำหรับทุกผู้ผลิต

บางเครื่องมีระบบขับเคลื่อนเพื่อปรับตำแหน่ง Fiber ในหลายแกน ขณะที่บางเครื่องนับรวมมอเตอร์สำหรับการเลื่อนและการทำงานของกลไกอื่นด้วย

สิ่งที่ควรตรวจสอบมากกว่าจำนวนมอเตอร์

• เป็น Core Alignment จริงหรือไม่
• ตรวจจับ Core ได้ด้วยวิธีใด
• ความแม่นยำในการจัดแนว
• ความเสถียรของการสไปซ์
• ความสามารถในการรองรับชนิด Fiber
• ผลการทดสอบ Splice Loss
• การซ่อมบำรุงและบริการหลังการขาย

คำแนะนำ: ไม่ควรสรุปว่าเครื่อง 6 Motor มีคุณภาพสูงกว่าเครื่อง 4 Motor ทุกกรณี ควรดูระบบการจัดแนวและประสิทธิภาพจริงของรุ่นนั้น

⑦ Core Alignment Fusion Splicer เหมาะกับงานประเภทใด?

งาน Backbone Fiber Optic

เหมาะกับระบบสายหลักที่ต้องการรอยต่อคุณภาพสูง โดยเฉพาะโครงข่ายระยะไกลและสายที่มีจำนวน Core มาก

งาน Data Center

เหมาะกับงานระบบเครือข่ายที่มีข้อกำหนดด้านความเสถียรและต้องการควบคุมคุณภาพการเชื่อมต่ออย่างละเอียด

งาน FTTH

สามารถใช้งานได้ดีเช่นกัน โดยเฉพาะช่างที่ทำงานสไปซ์เป็นประจำและต้องการเครื่องมือที่ยืดหยุ่นสำหรับงานหลายประเภท

งานระบบเครือข่ายองค์กร

เหมาะสำหรับการเชื่อมต่อสาย Fiber ระหว่างอาคาร ห้องเซิร์ฟเวอร์ และระบบเครือข่ายหลัก

งานซ่อมบำรุง Fiber Optic

ใช้ซ่อมรอยต่อที่เสียหายหรือเปลี่ยนเส้นทางสาย โดยต้องเตรียมเส้นใยและตรวจสอบสัญญาณหลังซ่อมตามเกณฑ์ของระบบ

⑧ ตัวอย่างเครื่อง Fusion Splicer แบบ Core Alignment

ตัวอย่างเครื่องมือที่ใช้เทคโนโลยี Core Alignment ได้แก่

แบรนด์	ตัวอย่างรุ่น
Fujikura	90S+, 100S
Sumitomo	T-72C+, T-57C+

เครื่องแต่ละรุ่นมีรายละเอียดด้านชนิดเส้นใยที่รองรับ ระบบอัตโนมัติ ความเร็วในการสไปซ์ และการบำรุงรักษาแตกต่างกัน

สำหรับการเลือกซื้อควรตรวจสอบรุ่นและสเปกล่าสุดของผลิตภัณฑ์โดยตรง

⑨ วิธีเตรียม Core Alignment Fusion Splicer ก่อนเริ่มงาน

ก่อนเริ่มงานสไปซ์ควรดำเนินการดังนี้

1. ตรวจสอบแบตเตอรี่และระบบจ่ายไฟ
2. ตรวจความสะอาด V-Groove
3. ตรวจสภาพ Fiber Clamp
4. ตรวจความสะอาดเลนส์กล้องตามคู่มือ
5. ตรวจสอบ Electrode
6. เลือก Splice Mode ให้เหมาะกับเส้นใย
7. ตรวจสอบ Heater Mode
8. เตรียม Fiber Stripper และ Cleaver
9. ตรวจสภาพอุปกรณ์ทำความสะอาด
10. ทำการทดสอบหรือ Arc Calibration เมื่อเครื่องมือหรือสภาพงานกำหนด

ไม่จำเป็นต้องทำ Arc Calibration ทุกครั้งโดยอัตโนมัติสำหรับทุกเครื่อง ควรอ้างอิงระบบแจ้งเตือนและข้อกำหนดของรุ่นที่ใช้งาน

⑩ วิธีสไปซ์ Fiber ด้วย Core Alignment ทีละขั้นตอน

ขั้นตอนที่ 1 เตรียมสายไฟเบอร์

เปิด Jacket และ Buffer Tube ตามโครงสร้างสาย แล้วจัดเส้นใยที่ต้องการสไปซ์ให้อยู่ในตำแหน่งทำงาน

ขั้นตอนที่ 2 ใส่ Splice Protection Sleeve

สวม Sleeve ลงบนเส้นใยด้านใดด้านหนึ่งก่อนเริ่มสไปซ์ เพื่อให้สามารถเลื่อนมาป้องกันรอยต่อภายหลังได้

ขั้นตอนที่ 3 ปอก Coating

ใช้ Fiber Stripper ที่ตรงกับขนาดของเส้นใย โดยหลีกเลี่ยงการทำให้แก้วเป็นรอย

ขั้นตอนที่ 4 ทำความสะอาดเส้นใย

ใช้วัสดุไร้ขุยและน้ำยาที่เหมาะสม ทำความสะอาดส่วนแก้วที่จะเข้าสู่กระบวนการเชื่อมต่อ

ขั้นตอนที่ 5 ตัดปลายด้วย Fiber Cleaver

กำหนด Cleave Length ตามข้อกำหนดของ Fusion Splicer แล้วตัดเส้นใยทั้งสองด้านให้ได้หน้าตัดคุณภาพดี

ขั้นตอนที่ 6 วาง Fiber ลงในเครื่อง

วางเส้นใยทั้งสองด้านลงใน V-Groove หรือ Fiber Holder ตามรูปแบบเครื่อง โดยไม่ให้ปลายเส้นใยสัมผัสสิ่งสกปรก

ขั้นตอนที่ 7 ตรวจสอบ Core Alignment

ให้เครื่องตรวจสอบภาพเส้นใย ประเมินหน้าตัด และจัดแนว Core โดยอัตโนมัติ

หากเครื่องแจ้งข้อผิดพลาด ให้ตรวจสอบสาเหตุก่อนดำเนินการต่อ

ขั้นตอนที่ 8 เริ่ม Fusion Splicing

เครื่องสร้าง Arc เพื่อหลอมปลายเส้นใยเข้าด้วยกันภายใต้โปรแกรมที่เลือก

ขั้นตอนที่ 9 ตรวจสอบรอยต่อ

ตรวจภาพรอยต่อและค่า Estimated Splice Loss ที่แสดงบนหน้าจอ

หากพบข้อบกพร่องหรือค่า Loss ไม่ผ่านเกณฑ์ ควรตรวจสอบและพิจารณาสไปซ์ใหม่

ขั้นตอนที่ 10 ป้องกันรอยต่อ

เลื่อน Splice Sleeve มาครอบรอยต่อ แล้วนำเข้า Heater ตามระยะเวลาและอุณหภูมิที่กำหนด

ขั้นตอนที่ 11 จัดเก็บใน Splice Tray

จัดเส้นใยและ Sleeve ตามตำแหน่ง ไม่ดัดโค้งเกินรัศมีขั้นต่ำ และบันทึกหมายเลข Core ให้ชัดเจน

ขั้นตอนที่ 12 ตรวจวัดคุณภาพ

ใช้เครื่องมือทดสอบตามข้อกำหนดของงาน เช่น Optical Power Meter ร่วมกับ Light Source หรือ OTDR ตามความเหมาะสม

⑪ Core Alignment ขึ้น Core Offset ต้องแก้อย่างไร?

Core Offset หมายถึงความคลาดเคลื่อนระหว่างแนวแกนกลางของเส้นใยสองด้าน

สาเหตุที่เป็นไปได้ ได้แก่

• V-Groove สกปรก
• เส้นใยวางไม่ถูกตำแหน่ง
• Fiber Clamp จับเส้นใยผิดปกติ
• มี Coating เหลืออยู่ในบริเวณที่ต้องเป็น Bare Fiber
• ระบบกล้องตรวจจับผิดพลาด
• เส้นใยมีคุณสมบัติต่างกัน
• กลไกจัดแนวทำงานผิดปกติ

วิธีแก้ไข

เริ่มจากนำเส้นใยออกและตรวจสอบความสะอาดของ V-Groove จากนั้นตรวจสอบ Clamps ปอกและ Cleave เส้นใยใหม่เมื่อจำเป็น แล้วทดลองจัดแนวอีกครั้ง

หากยังมีปัญหาซ้ำกับเส้นใยหลายชุด ควรตรวจสอบระบบกล้องและกลไกตามคู่มือเครื่อง

⑫ Core Alignment สไปซ์แล้ว Loss สูง เกิดจากอะไร?

อาการ	สาเหตุที่ควรตรวจสอบ
Estimated Loss สูง	ปลายเส้นใยไม่สะอาดหรือจัดแนวผิด
Bubble	สิ่งปนเปื้อนหรือเงื่อนไขการอาร์กไม่เหมาะสม
Line ที่รอยต่อ	ความแตกต่างของเส้นใยหรือข้อบกพร่องรอยต่อ
Fiber Offset	การจับยึดหรือการจัดแนวผิดปกติ
Bad Cleave	Cleaver หรือการเตรียมหน้าตัดมีปัญหา
Arc Error	Electrode, สภาพแวดล้อม หรือระบบ Arc

การแก้ปัญหาควรเริ่มจากการเตรียมเส้นใยและความสะอาด ก่อนปรับพารามิเตอร์ Arc โดยไม่มีข้อมูลสนับสนุน

⑬ ข้อดีของ Core Alignment Fusion Splicer

• ช่วยลดความคลาดเคลื่อนของ Core
• เหมาะกับงานที่ต้องการรอยต่อคุณภาพสูง
• รองรับงานติดตั้งเครือข่ายหลายประเภท
• มีระบบตรวจภาพและช่วยประเมินรอยต่อ
• บางรุ่นมีระบบตรวจชนิดเส้นใยอัตโนมัติ
• ช่วยลดงานแก้ไขซ้ำเมื่อใช้งานถูกต้อง
• เหมาะกับช่างที่สไปซ์เป็นประจำ

⑭ ข้อจำกัดของ Core Alignment Fusion Splicer

แม้เครื่องประเภทนี้มีความสามารถสูง แต่ยังมีข้อจำกัดที่ต้องพิจารณา

• ราคาซื้อเริ่มต้นอาจสูงกว่า
• กลไกจัดแนวและกล้องต้องได้รับการดูแล
• ต้องใช้ Cleaver และ Stripper ที่เหมาะสม
• ต้องตรวจสอบและเปลี่ยน Electrode ตามรอบ
• ระบบจัดแนวไม่สามารถแก้หน้าตัดเสียหายได้ทุกกรณี
• ค่า Estimated Loss ไม่ใช่ผลวัด Loss จริงจากอุปกรณ์ทดสอบ

⑮ เลือกซื้อ Core Alignment Fusion Splicer อย่างไร?

ควรประเมินเครื่องจากคุณสมบัติดังต่อไปนี้

สิ่งที่ต้องพิจารณา	คำแนะนำ
ระบบ Alignment	ตรวจสอบว่าเป็น Core Alignment จริง
Fiber Compatibility	รองรับชนิดสายที่ใช้งาน
Splice Performance	ดูข้อมูลและผลทดสอบตามสเปก
Heater	รองรับ Sleeve ที่ใช้
Battery	เพียงพอสำหรับงานภาคสนาม
Electrode	มีอะไหล่และรอบบำรุงรักษาชัดเจน
Software	ใช้งานและตั้งค่าได้สะดวก
Service Center	มีศูนย์บริการหรือผู้เชี่ยวชาญ
Warranty	เงื่อนไขรับประกันชัดเจน

สำหรับงาน FTTH อย่างเดียว อาจไม่จำเป็นต้องเลือกเครื่อง Core Alignment ที่มีราคาสูงที่สุด แต่หากต้องรับงาน Backbone และ Data Center ด้วย การลงทุนในเครื่องที่มีความแม่นยำและบริการหลังการขายดีอาจเหมาะสมกว่าในระยะยาว

⑯ Checklist ก่อนใช้ Core Alignment Fusion Splicer

รายการตรวจสอบงานสไปซ์

0/10ตรวจสอบแบตเตอรี่และระบบจ่ายไฟเลือก Splice Mode ตรงชนิด Fiberตรวจ V-Groove และ Fiber Clampตรวจสภาพกล้องและ Electrodeเตรียม Fiber Stripper และ Cleaverทำความสะอาดและ Cleave ทั้งสองเส้นตรวจสอบ Core Alignment ก่อน Arcตรวจสอบภาพรอยต่อและ Estimated Lossติดตั้ง Splice Protection Sleeveจัดเก็บรอยต่อและตรวจวัดตามข้อกำหนด

ล้างรายการ คัดลอก

⑰ คำถามที่พบบ่อยเกี่ยวกับ Core Alignment Fusion Splicer

Core Alignment ดีกว่า Cladding Alignment หรือไม่?

Core Alignment มีข้อได้เปรียบด้านการตรวจจับและจัดแนว Core โดยเฉพาะเมื่อ Core กับ Cladding มีความคลาดเคลื่อนกัน แต่คุณภาพผลลัพธ์ยังขึ้นอยู่กับเครื่องรุ่นนั้นและการเตรียมเส้นใย

Core Alignment ใช้กับ FTTH ได้ไหม?

ได้ และเหมาะกับงาน FTTH เช่นกัน เพียงแต่อาจมีต้นทุนเครื่องสูงกว่าเครื่องที่ใช้ระบบ Cladding Alignment

เครื่อง Core Alignment ต้องมี 6 Motor หรือไม่?

ไม่จำเป็นต้องใช้จำนวนมอเตอร์เป็นเกณฑ์เดียว ควรตรวจสอบเทคโนโลยีจัดแนว Core จริงของเครื่องและผลการทำงานตามสเปก

Core Alignment ทำให้ Splice Loss เป็นศูนย์ได้ไหม?

ไม่สามารถรับประกันได้ เพราะรอยต่อยังมีปัจจัยทางแสงและทางกายภาพหลายประการที่ส่งผลต่อการสูญเสียสัญญาณ

ทำไมเครื่อง Core Alignment ยังขึ้น Bad Cleave?

เนื่องจากเครื่องจัดแนวไม่สามารถชดเชยหน้าตัดที่เสียหายได้ทุกกรณี จึงต้องตรวจสอบ Cleaver และเตรียมเส้นใยใหม่หากหน้าตัดไม่ผ่านเกณฑ์

Core Alignment จำเป็นต้องทำ Arc Calibration หรือไม่?

ต้องทำตามข้อกำหนดเครื่อง โดยเฉพาะเมื่อสภาพแวดล้อมเปลี่ยนหรือเครื่องแจ้งเตือน ไม่ได้หมายความว่าทุกรุ่นต้องทำก่อนสไปซ์ทุกครั้ง

⑱ สรุป Core Alignment Fusion Splicer เหมาะกับใคร?

Core Alignment Fusion Splicer เป็นเครื่องเชื่อมต่อสายไฟเบอร์ออฟติกที่ใช้ระบบตรวจจับและจัดแนวแกนกลางของเส้นใย เพื่อช่วยให้รอยต่อมีความแม่นยำและคุณภาพสม่ำเสมอ

เครื่องประเภทนี้เหมาะกับช่างสไปซ์มืออาชีพ งาน Backbone, FTTH, Data Center และงานระบบเครือข่ายที่ต้องการควบคุมคุณภาพรอยต่ออย่างละเอียด

อย่างไรก็ตาม การมีเครื่อง Core Alignment ที่ดีเพียงอย่างเดียวไม่ได้รับประกันค่า Loss ต่ำ หากกระบวนการปอก ตัด ทำความสะอาด และเตรียมเส้นใยไม่เหมาะสม

สำหรับผู้ที่ต้องการงานเชื่อมต่อและติดตั้งระบบไฟเบอร์ออฟติก สามารถศึกษารายละเอียด บริการรับสไปซ์ไฟเบอร์ออฟติก จาก comsiam เพื่อดูขอบเขตบริการติดตั้งและบำรุงรักษาระบบ Fiber Optic

ComSiam Professional Team
