🔧 เครื่อง Fusion Splicer แบบ Cladding Alignment คืออะไร? หลักการทำงาน ข้อดี และวิธีสไปซ์ไฟเบอร์

Cladding Alignment Fusion Splicer คือเครื่องเชื่อมต่อสายไฟเบอร์ออฟติกที่ใช้ตำแหน่งชั้น Cladding หรือผิวแก้วภายนอกของเส้นใยเป็นหลักในการจัดแนวก่อนเชื่อมต่อด้วยอาร์กไฟฟ้า (Electric Arc)

เครื่องสไปซ์ประเภทนี้ได้รับความนิยมในงานติดตั้งอินเทอร์เน็ตบ้าน FTTH งานเดินสายไฟเบอร์ภายในอาคาร งานเชื่อมต่อสาย Drop Cable และงานซ่อมบำรุงระบบเครือข่าย เนื่องจากมีเครื่องมือหลายระดับราคาให้เลือก และสามารถให้คุณภาพรอยต่อที่เหมาะสมกับงานได้เมื่อใช้อย่างถูกต้อง

อย่างไรก็ตาม ช่างติดตั้งจำเป็นต้องเข้าใจความแตกต่างระหว่าง Cladding Alignment กับ Core Alignment รวมถึงข้อจำกัดด้านการจัดแนว ความสะอาดของ V-Groove และการควบคุม Splice Loss

บทความนี้ comsiam จะอธิบายหลักการทำงานของ Cladding Alignment Fusion Splicer ประเภทเครื่องมือ ขั้นตอนติดตั้งและตั้งค่า วิธีสไปซ์สายไฟเบอร์ ตลอดจนแนวทางแก้ปัญหาสำหรับช่างที่ต้องการทำงานอย่างมืออาชีพ

① Cladding Alignment Fusion Splicer คืออะไร?

Cladding Alignment Fusion Splicer เป็นเครื่องสไปซ์ที่ใช้ตำแหน่งภายนอกของชั้น Cladding เพื่อช่วยจัดแนวเส้นใยแก้วสองเส้นก่อนหลอมเชื่อมเข้าด้วยกัน

สำหรับสายไฟเบอร์ออฟติกทั่วไป ชั้น Cladding มีเส้นผ่านศูนย์กลางประมาณ 125 ไมครอน (µm) ทำหน้าที่ช่วยควบคุมการนำแสงภายใน Core

เครื่องสไปซ์แบบ Cladding Alignment อาศัยความแม่นยำของโครงสร้างเส้นใยและกลไกจัดแนว เช่น V-Groove ร่วมกับระบบตรวจภาพในเครื่องบางรุ่น

หน้าที่สำคัญของ Cladding Alignment

• จัดตำแหน่งเส้นใยแก้วทั้งสองด้าน
• ตรวจสอบแนวของ Cladding
• ควบคุมระยะห่างระหว่างปลายเส้นใย
• ช่วยให้ปลาย Fiber อยู่ในตำแหน่งเหมาะสมก่อน Arc
• เชื่อมต่อเส้นใยด้วยความร้อนจากอาร์กไฟฟ้า
• ประเมินคุณภาพรอยต่อจากภาพและพารามิเตอร์ของเครื่อง

ข้อจำกัดสำคัญคือระบบที่อ้างอิง Cladding ไม่สามารถชดเชยความคลาดเคลื่อนระหว่างศูนย์กลาง Core กับ Cladding ได้เทียบเท่าระบบ Core Alignment ที่ตรวจจับตำแหน่ง Core โดยตรง

② Cladding และ Core ต่างกันอย่างไร?

สายไฟเบอร์ออฟติกประกอบด้วยชั้นสำคัญสองส่วนที่เกี่ยวข้องกับการส่งผ่านแสง ได้แก่

Core คือบริเวณแกนกลางที่นำสัญญาณแสง โดย Single-mode Fiber ที่ใช้ทั่วไปมีขนาด Core ประมาณ 8–10 µm

Cladding คือชั้นแก้วที่ล้อมรอบ Core และมีค่าดัชนีหักเหต่ำกว่า Core เพื่อช่วยให้แสงถูกนำอยู่ภายในโครงสร้างเส้นใย

โดยเส้นใย Single-mode ทั่วไปมี Cladding Diameter เท่ากับ 125 µm

ทำไมต้องเข้าใจโครงสร้างนี้?

เพราะ Core Alignment และ Cladding Alignment ใช้ข้อมูลในการจัดแนวแตกต่างกัน

• Core Alignment: พยายามจัดแนวแกนกลางของแสงให้ตรงกัน
• Cladding Alignment: จัดแนวจากตำแหน่งหรือผิวด้านนอกของ Cladding

หาก Core อยู่ตรงศูนย์กลางของ Cladding อย่างแม่นยำ การจัดแนวจาก Cladding ก็สามารถให้ผลการเชื่อมต่อที่ดีได้

แต่หาก Core มีความคลาดเคลื่อนจากศูนย์กลาง Cladding การจัดแนวจากภายนอกเพียงอย่างเดียวอาจทำให้ Core ทั้งสองด้านไม่ตรงกันสมบูรณ์

③ Cladding Alignment ทำงานอย่างไร?

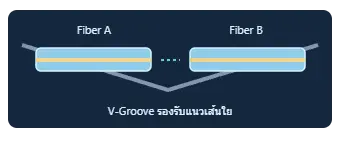

แผนภาพหลักการจัดแนว Cladding

หลักการทำงานแบ่งเป็นขั้นตอนสำคัญดังนี้

1. วางเส้นใยทั้งสองด้านลงใน V-Groove หรือ Fiber Holder
2. เครื่องตรวจสอบตำแหน่งและหน้าตัดเส้นใย
3. ระบบจัดแนวจากตำแหน่ง Cladding
4. ปรับระยะห่างระหว่างปลายเส้นใยตามโปรแกรม
5. สร้าง Electric Arc เพื่อหลอมปลายเส้นใย
6. ตรวจสอบภาพรอยต่อและประมาณค่า Splice Loss
7. นำรอยต่อไปป้องกันด้วย Splice Protection Sleeve

เครื่องบางรุ่นใช้ร่องจับแบบคงที่ ขณะที่บางรุ่นสามารถขยับชุด V-Groove เพื่อปรับแนวได้

④ Cladding Alignment มีกี่ประเภท?

โดยทั่วไปสามารถแบ่งตามลักษณะระบบจัดแนวได้เป็นสองกลุ่มหลัก

1. Fixed V-Groove Alignment

เป็นระบบที่ใช้ร่อง V-Groove แบบคงที่เพื่อประคองเส้นใยให้อยู่ในตำแหน่งที่กำหนด

ข้อดี

• โครงสร้างไม่ซับซ้อน
• มีเครื่องมือราคาประหยัด
• ใช้งานสะดวก
• เหมาะกับงานสไปซ์ทั่วไปเมื่อผลผ่านเกณฑ์

ข้อจำกัด

• ความแม่นยำขึ้นอยู่กับ V-Groove
• ต้องรักษาความสะอาดของร่องจับ
• ชดเชยความคลาดเคลื่อนของ Core ได้น้อย
• มีข้อจำกัดเมื่อต้องสไปซ์เส้นใยที่มีคุณสมบัติแตกต่างกัน

2. Active V-Groove หรือ Active Cladding Alignment

ใช้ระบบขยับตำแหน่งเส้นใยหรือ V-Groove ร่วมกับการตรวจภาพ เพื่อปรับแนว Cladding ให้เหมาะสมก่อนการสไปซ์

ข้อดี

• สามารถชดเชยความคลาดเคลื่อนเชิงตำแหน่งได้บางส่วน
• ควบคุมแนวเส้นใยได้ยืดหยุ่นกว่า Fixed V-Groove บางระบบ
• เหมาะกับงาน FTTH และระบบเครือข่ายทั่วไป
• มีรุ่นที่รองรับงานภาคสนามต่อเนื่อง

อย่างไรก็ตาม Active Cladding Alignment ยังคงแตกต่างจากระบบที่ตรวจจับและจัดแนว Core โดยตรง

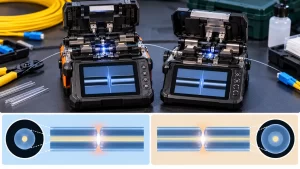

⑤ Cladding Alignment กับ Core Alignment แตกต่างกันอย่างไร?

คุณสมบัติ	Cladding Alignment	Core Alignment
หลักการจัดแนว	อ้างอิง Cladding	อ้างอิง Core
เทคโนโลยี	Fixed/Active V-Groove	ระบบตรวจจับตำแหน่ง Core
การชดเชย Core Offset	จำกัดกว่า	โดยทั่วไปทำได้ดีกว่า
ราคา	มักต่ำกว่า	มักสูงกว่า
งาน FTTH	เหมาะสม	เหมาะสม
งาน Backbone	ใช้ได้เมื่อผ่านข้อกำหนด	มักได้เปรียบในงานที่ควบคุม Loss เข้มงวด
การดูแลรักษา	เน้น V-Groove, Clamp, Electrode	รวมถึงระบบกล้องและการจัดแนวละเอียด

คำแนะนำ: สำหรับงานที่มี Loss Budget จำกัด ควรประเมินคุณภาพการสไปซ์จริงและข้อกำหนดโครงการ ไม่ใช่เลือกจากประเภท Alignment เพียงอย่างเดียว

⑥ เครื่อง Cladding Alignment เหมาะกับงานประเภทใด?

งาน FTTH

เหมาะกับการสไปซ์สาย Drop Cable และสาย Pigtail ในระบบอินเทอร์เน็ตบ้าน รวมถึงงานกระจายสัญญาณที่มีข้อกำหนดคุณภาพรองรับ

งาน Fiber Optic ภายในอาคาร

สามารถใช้เชื่อมต่อสายระหว่างตู้ Rack, ODF และ Fiber Distribution Box สำหรับสำนักงานหรืออาคารทั่วไป

งาน CCTV ผ่าน Fiber Optic

เหมาะกับการเชื่อมต่อระบบกล้องวงจรปิดที่ใช้สายไฟเบอร์เป็นสื่อกลาง โดยต้องตรวจสอบ Optical Budget ของอุปกรณ์ส่งและรับสัญญาณ

งานซ่อมสายไฟเบอร์

ใช้ซ่อมรอยต่อหรือเชื่อมสายใหม่ได้ เมื่อประเภทสายและเกณฑ์การทดสอบเหมาะสม

งานระบบเครือข่ายองค์กร

สามารถใช้งานได้ตามความต้องการของระบบ โดยเฉพาะลิงก์ที่ไม่ได้มีข้อกำหนดด้าน Loss เข้มงวดเป็นพิเศษ

⑦ เครื่อง Cladding Alignment มีข้อดีอะไรบ้าง?

• มีเครื่องมือให้เลือกหลายระดับราคา
• เหมาะกับงานติดตั้งทั่วไป
• มีรุ่นขนาดกะทัดรัดสำหรับภาคสนาม
• ใช้กับระบบ FTTH ได้ดีเมื่อเตรียมสายถูกต้อง
• การทำงานและการบำรุงรักษาของบางรุ่นไม่ซับซ้อน
• สามารถเชื่อมต่อ Single-mode และ Multimode ได้ตามสเปก
• ช่วยลดต้นทุนเริ่มต้นของช่างสไปซ์

ข้อดีเหล่านี้ขึ้นอยู่กับรุ่นและคุณภาพเครื่อง ไม่ได้เป็นคุณสมบัติที่รับประกันสำหรับ Cladding Alignment ทุกตัว

⑧ Cladding Alignment มีข้อจำกัดอะไร?

แม้จะใช้งานได้หลากหลาย แต่เครื่องประเภทนี้มีข้อจำกัดที่ควรทราบ

1. อาจชดเชย Core Offset ได้จำกัด
2. ความแม่นยำขึ้นอยู่กับสภาพ Cladding และ V-Groove
3. ฝุ่นในร่องจับอาจส่งผลต่อการจัดแนว
4. การสไปซ์เส้นใยต่างชนิดอาจให้ Loss สูงขึ้น
5. เครื่องราคาประหยัดบางรุ่นมีระบบตรวจหน้าตัดจำกัด
6. ไม่สามารถรับประกันค่า Loss ต่ำได้ทุกครั้ง
7. ต้องดูแล Electrode และ Cleaver เช่นเดียวกับเครื่อง Core Alignment

⑨ Cladding Alignment สไปซ์แล้ว Loss สูงเกิดจากอะไร?

ค่า Splice Loss สูงอาจเกิดจากการจัดแนวไม่ดีหรือปัญหาการเตรียมเส้นใย

สาเหตุ	ผลที่อาจเกิดขึ้น
V-Groove สกปรก	ตำแหน่ง Fiber คลาดเคลื่อน
Cleave Angle สูง	ปลายเส้นใยไม่เหมาะกับการเชื่อม
Coating เหลืออยู่	จับยึดและจัดแนวผิดปกติ
Fiber ต่างชนิด	คุณสมบัติทางแสงไม่ตรงกัน
Electrode เสื่อม	Arc ไม่สม่ำเสมอ
Splice Mode ผิด	พารามิเตอร์หลอมเชื่อมไม่เหมาะสม
Fiber Clamp มีปัญหา	เส้นใยขยับระหว่างสไปซ์

ไม่ควรแก้ปัญหาโดยเพิ่ม Arc Power ทันที ควรเริ่มจากการตรวจสอบความสะอาดและคุณภาพหน้าตัดก่อน

⑩ วิธีตั้งค่า Cladding Alignment Fusion Splicer ก่อนใช้งาน

การตั้งค่าควรอ้างอิงเครื่องที่ใช้งานจริง เพราะแต่ละรุ่นมีเมนูและระบบอัตโนมัติแตกต่างกัน

ขั้นตอนที่ 1 ตรวจสอบแบตเตอรี่

ตรวจสอบระดับพลังงานและอะแดปเตอร์ให้พร้อมสำหรับงานภาคสนาม

ขั้นตอนที่ 2 เลือกชนิด Fiber

เลือกโปรแกรมที่ตรงกับเส้นใย เช่น Single-mode หรือ Multimode และชนิดเฉพาะที่เครื่องรองรับ

ขั้นตอนที่ 3 ตรวจสอบ Splice Mode

ตรวจสอบว่าโปรแกรมสไปซ์เหมาะสมกับสายที่ใช้งาน ไม่ใช้โหมดที่ไม่ตรงชนิด Fiber โดยไม่มีการทดสอบ

ขั้นตอนที่ 4 ตรวจ V-Groove

ตรวจสอบว่าร่องรองรับเส้นใยสะอาด ไม่มีเศษแก้วหรือคราบสกปรก

ขั้นตอนที่ 5 ตรวจ Fiber Clamp

ตรวจระบบจับยึดเส้นใยว่าไม่มีสิ่งแปลกปลอมและสามารถจับ Fiber ได้มั่นคง

ขั้นตอนที่ 6 ตรวจ Electrode

ตรวจสภาพขั้วอาร์กและรอบการใช้งานตามที่เครื่องกำหนด

ขั้นตอนที่ 7 ตรวจ Heater Mode

ตั้งโปรแกรมให้เหมาะกับ Splice Sleeve ที่ใช้ เช่น ขนาด 40 หรือ 60 มม. โดยอ้างอิงสเปก Sleeve และเครื่อง

ขั้นตอนที่ 8 ทำ Arc Calibration เมื่อจำเป็น

ดำเนินการตามข้อกำหนดหรือระบบแจ้งเตือนของเครื่อง เช่น เมื่อสภาพแวดล้อมเปลี่ยนมาก หรือมีปัญหาคุณภาพ Arc

⑪ วิธีสไปซ์สายไฟเบอร์ด้วย Cladding Alignment ทีละขั้นตอน

ขั้นตอนที่ 1 เตรียมสาย Fiber Optic

เปิด Jacket และ Buffer Tube ตามลักษณะสาย พร้อมเตรียมความยาวสำรองให้เหมาะสมสำหรับจัดเก็บ

ขั้นตอนที่ 2 ใส่ Splice Protection Sleeve

สวม Sleeve เข้ากับเส้นใยด้านใดด้านหนึ่งก่อนเริ่มเชื่อมต่อ

ขั้นตอนที่ 3 ปอก Coating

ใช้ Fiber Stripper ที่ตรงกับขนาด Coating เพื่อเปิดเผย Bare Fiber โดยไม่ทำให้แก้วเป็นรอย

ขั้นตอนที่ 4 ทำความสะอาด

ใช้ผ้าไร้ขุยและน้ำยาที่เหมาะสม กำจัดคราบบนเส้นใย

ขั้นตอนที่ 5 ตัดปลายด้วย Fiber Cleaver

ตัดปลายเส้นใยตาม Cleave Length ที่เครื่องสไปซ์กำหนด โดยพยายามให้ได้หน้าตัดเรียบและมีมุมเอียงต่ำ

ขั้นตอนที่ 6 วาง Fiber ลงในเครื่อง

จัดเส้นใยให้ตรงกับ V-Groove ทั้งสองด้าน และตรวจสอบว่าปลายเส้นใยไม่สัมผัสฝุ่นหรือส่วนประกอบอื่น

ขั้นตอนที่ 7 เริ่มระบบจัดแนว

ปิดฝาป้องกันลม แล้วให้เครื่องตรวจสอบตำแหน่ง Cladding และปรับแนวตามกลไกของรุ่นนั้น

ขั้นตอนที่ 8 ตรวจสอบหน้าจอ

ดูว่าเครื่องพบปัญหา Bad Cleave, Fiber Offset หรือ Fiber Position Error หรือไม่

ขั้นตอนที่ 9 เริ่ม Fusion Splicing

ให้เครื่องใช้อาร์กไฟฟ้าหลอมเชื่อมปลายเส้นใยตามโปรแกรมที่เลือก

ขั้นตอนที่ 10 ตรวจรอยต่อ

ตรวจภาพและค่า Estimated Loss ที่เครื่องแสดง หากพบข้อผิดพลาดควรแก้ไขตามสาเหตุ

ขั้นตอนที่ 11 ใช้ Heater

เลื่อน Splice Sleeve มาครอบรอยต่อแล้วหดด้วย Heater ตามค่าที่กำหนด

ขั้นตอนที่ 12 จัดเก็บและตรวจวัด

จัดเส้นใยใน Splice Tray รักษารัศมีดัด และทดสอบ Loss ตามข้อกำหนดก่อนส่งมอบงาน

⑫ วิธีทำความสะอาด V-Groove ของเครื่องสไปซ์

V-Groove เป็นส่วนสำคัญของเครื่อง Cladding Alignment เพราะช่วยกำหนดตำแหน่งเส้นใยก่อนเชื่อมต่อ

หากมีฝุ่นหรือเศษ Coating ติดอยู่ อาจทำให้เส้นใยยกสูงหรือเอียงผิดปกติได้

ขั้นตอนทั่วไป

1. ปิดการทำงานของเครื่องตามคู่มือก่อนบำรุงรักษา
2. เปิดฝาป้องกันลม
3. ตรวจสอบสิ่งสกปรกภายใน V-Groove
4. ใช้อุปกรณ์ทำความสะอาดที่ผู้ผลิตอนุญาต
5. ไม่ใช้โลหะแหลมขูดร่องจับ
6. ตรวจสอบเศษวัสดุหลังทำความสะอาด
7. ทดลองสไปซ์ด้วยเส้นใยตัวอย่าง
8. ตรวจผลการจัดแนวอีกครั้ง

หาก V-Groove เป็นแบบถอดได้ ต้องปฏิบัติตามวิธีถอดและติดตั้งของเครื่องนั้นโดยเฉพาะ

⑬ เครื่อง Cladding Alignment ขึ้น Fiber Offset แก้อย่างไร?

Fiber Offset คือความคลาดเคลื่อนระหว่างตำแหน่งเส้นใยทั้งสองด้าน

วิธีตรวจสอบที่แนะนำ ได้แก่

• ตรวจสอบ V-Groove
• ตรวจ Fiber Clamp
• ตรวจว่า Coating ปอกหมดตามระยะหรือไม่
• ตรวจตำแหน่งการวาง Fiber
• ตรวจ Cleave Length
• ตรวจความเสียหายของเส้นใย
• ทดลองเตรียมปลายสายใหม่
• ตรวจสอบระบบกล้องและมอเตอร์หากปัญหายังเกิดซ้ำ

ถ้าเครื่องยังแจ้ง Offset หลังเปลี่ยน Fiber ตัวอย่างและทำความสะอาดแล้ว อาจต้องตรวจสอบกลไกจัดแนวกับผู้เชี่ยวชาญ

⑭ เครื่อง Cladding Alignment ขึ้น Bad Cleave ต้องทำอย่างไร?

Bad Cleave มักเกี่ยวข้องกับคุณภาพหน้าตัด Fiber มากกว่าประเภท Alignment เพียงอย่างเดียว

แนวทางแก้ปัญหา ได้แก่

1. นำเส้นใยออกจากเครื่อง
2. ตรวจสภาพปลายเส้นใย
3. ตรวจความสะอาด Cleaver
4. ตรวจ Clamp และใบมีด
5. ปอกและทำความสะอาดใหม่เมื่อจำเป็น
6. ตัดปลายใหม่
7. วางเส้นใยกลับเข้าเครื่อง
8. ตรวจสอบภาพหน้าตัดก่อนสไปซ์

ไม่ควรฝืนสไปซ์ปลายเส้นใยที่มีรอยบิ่นหรือแตก หากไม่ผ่านข้อกำหนดของเครื่อง

⑮ เครื่อง Cladding Alignment สไปซ์สาย G.657 ได้ไหม?

เครื่อง Cladding Alignment หลายรุ่นรองรับสาย Single-mode แบบ Bend-Insensitive เช่น G.657 แต่ต้องตรวจสอบว่ารุ่นเครื่องรองรับชนิดย่อยของเส้นใยและมีโปรแกรมที่เหมาะสม

หากเชื่อมต่อ G.652 กับ G.657 ควรตรวจสอบความเข้ากันได้และผล Loss จริง เพราะความแตกต่างด้านโครงสร้างทางแสงอาจมีผลต่อค่าการสูญเสียและผลการวัด OTDR

ไม่ควรสรุปว่าเครื่องที่สไปซ์ G.652 ได้จะรองรับทุกประเภทของ G.657 โดยอัตโนมัติ

⑯ Cladding Alignment ใช้กับงาน Backbone ได้หรือไม่?

สามารถใช้ได้ในบางโครงการ หากเครื่องมือมีคุณสมบัติเหมาะสมและผลทดสอบเป็นไปตามข้อกำหนด

แต่สำหรับงาน Backbone ระยะไกล หรือระบบที่มี Loss Budget จำกัด เครื่อง Core Alignment มักมีข้อได้เปรียบด้านการจัดแนวแกนแสงที่แม่นยำกว่า

ก่อนตัดสินใจควรพิจารณา

• ประเภทเส้นใย
• จำนวนรอยสไปซ์
• ค่า Optical Loss Budget
• ข้อกำหนดค่า Splice Loss
• ระยะทางของระบบ
• ความสำคัญของเครือข่าย
• ความถี่ในการซ่อมบำรุง

⑰ วิธีเลือกซื้อ Cladding Alignment Fusion Splicer

สิ่งที่ต้องพิจารณา	คำแนะนำ
Alignment Type	ตรวจว่าเป็น Fixed หรือ Active
Fiber Compatibility	รองรับชนิดสายที่ใช้งาน
Cleave Length	เข้ากันได้กับ Cleaver
Splice Programs	มีโหมดที่ตรงกับสาย
Camera System	ตรวจภาพเส้นใยได้ชัดเจน
Electrode	มีอะไหล่พร้อมใช้งาน
Heater	รองรับ Sleeve ที่ใช้
Battery	เหมาะกับงานภาคสนาม
Maintenance	ดูแล V-Groove และ Clamp ได้ง่าย
Warranty	มีบริการหลังการขายชัดเจน

สำหรับช่าง FTTH ที่เพิ่งเริ่มต้น การเลือกเครื่อง Cladding Alignment ที่มีสเปกชัดเจนและสามารถทดสอบผลการสไปซ์ได้จริง อาจคุ้มค่ากว่าการซื้อเครื่องราคาแพงโดยไม่จำเป็น

⑱ Checklist ก่อนใช้ Cladding Alignment Fusion Splicer

รายการตรวจสอบก่อนสไปซ์

0/10ตรวจแบตเตอรี่และระบบจ่ายไฟเลือก Splice Mode ตรงกับประเภท Fiberตรวจความสะอาด V-Grooveตรวจความสะอาด Fiber Clampตรวจสภาพ Electrodeเตรียม Fiber Stripper และ Cleaverทำความสะอาดและตัดปลายเส้นใยตรวจภาพและการจัดแนวก่อนสไปซ์ตรวจรอยต่อและติดตั้ง Splice Sleeveจัดเก็บรอยต่อและตรวจวัดสัญญาณ

ล้างรายการ คัดลอก

⑲ คำถามที่พบบ่อยเกี่ยวกับ Cladding Alignment

Cladding Alignment คืออะไร?

คือระบบจัดแนวเส้นใยแก้วโดยอ้างอิงตำแหน่งของ Cladding ก่อนหลอมเชื่อมด้วยเครื่อง Fusion Splicer

Cladding Alignment กับ Core Alignment แบบไหนดีกว่า?

Core Alignment มักได้เปรียบด้านการจัดแนว Core โดยตรง ส่วน Cladding Alignment เป็นทางเลือกที่เหมาะกับงานทั่วไปหลายประเภทและมีต้นทุนเริ่มต้นต่ำกว่าในหลายรุ่น

เครื่อง Cladding Alignment ใช้ทำงาน FTTH ได้ไหม?

ได้ โดยต้องเลือกเครื่องที่รองรับสายและสามารถทำรอยต่อให้ผ่านเกณฑ์ของระบบผู้ให้บริการ

Cladding Alignment ต้องมีกี่ Motor?

ไม่มีจำนวนมอเตอร์ตายตัว โดย Fixed V-Groove และ Active V-Groove มีรูปแบบกลไกแตกต่างกัน ต้องพิจารณาระบบ Alignment จริง ไม่ใช่จำนวนมอเตอร์อย่างเดียว

Cladding Alignment ทำให้ Loss สูงกว่า Core Alignment ทุกครั้งหรือไม่?

ไม่จำเป็น เพราะค่า Loss จริงยังขึ้นอยู่กับสภาพเส้นใย คุณภาพ Cleave ความสะอาด และการตั้งค่าการสไปซ์

ทำไมต้องทำความสะอาด V-Groove?

เพราะสิ่งสกปรกสามารถทำให้ตำแหน่ง Cladding ผิดไปจากที่เครื่องคาดไว้ จึงมีผลต่อการจัดแนวและคุณภาพรอยต่อ

เครื่อง Cladding Alignment ใช้สไปซ์สาย Single-mode ได้ไหม?

ได้เมื่อเครื่องรองรับเส้นใยนั้น และเลือกโปรแกรมที่ถูกต้อง

เครื่อง Cladding Alignment มี Heater ในตัวไหม?

เครื่องสำหรับงานภาคสนามหลายรุ่นมี Heater ในตัว แต่ควรตรวจสอบคุณสมบัติของรุ่นที่ต้องการซื้อ

⑳ สรุป เครื่อง Fusion Splicer แบบ Cladding Alignment เหมาะกับใคร?

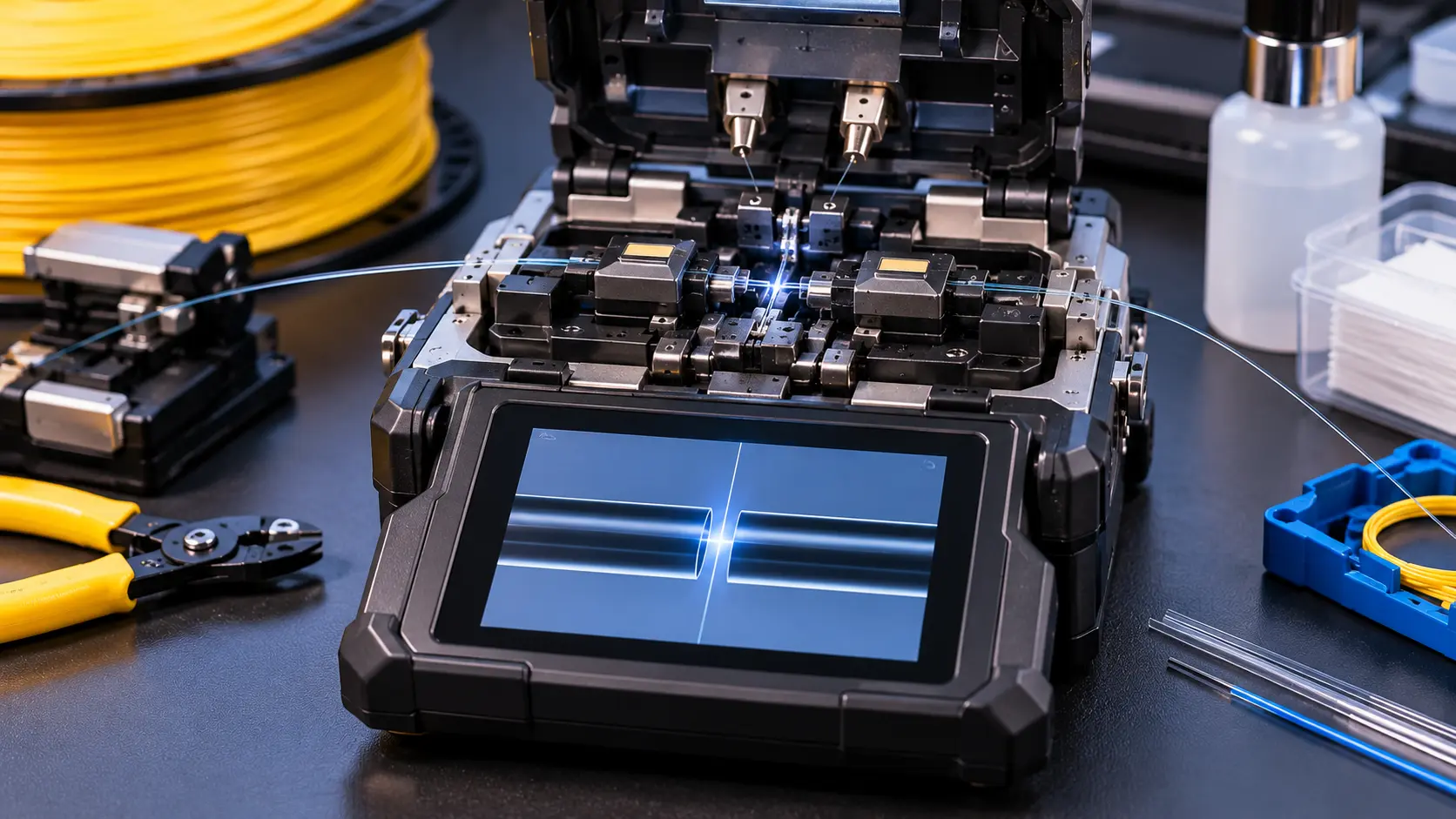

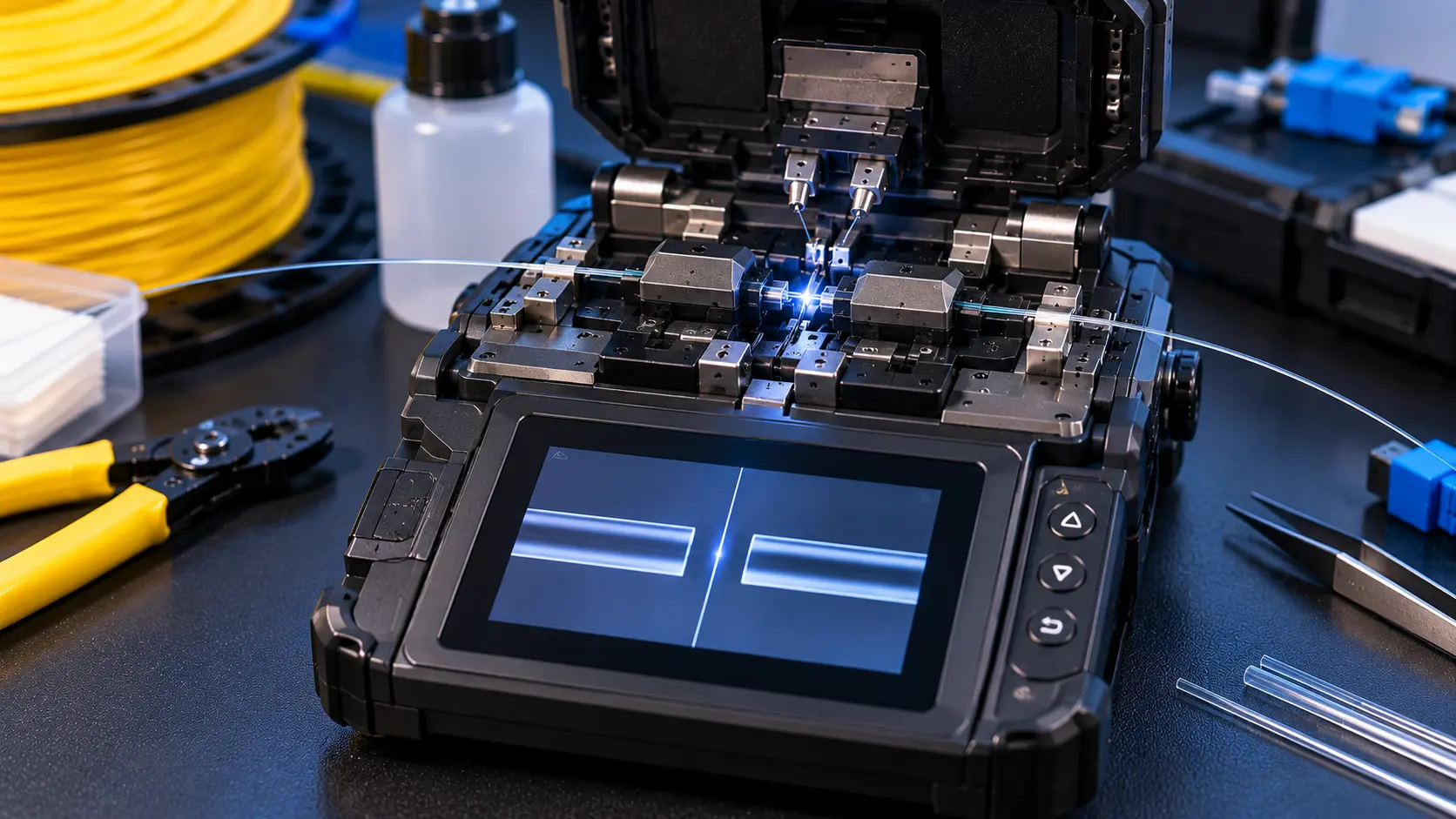

Cladding Alignment Fusion Splicer เป็นเครื่องสไปซ์ที่ใช้โครงสร้างภายนอกของเส้นใยแก้วเป็นหลักในการจัดแนวก่อนหลอมเชื่อม โดยมีทั้งระบบ Fixed V-Groove และ Active V-Groove

เครื่องประเภทนี้เหมาะกับช่างติดตั้ง FTTH งานเดินสายไฟเบอร์ภายในอาคาร งานระบบ CCTV ผ่าน Fiber Optic และงานซ่อมบำรุงทั่วไปที่มีข้อกำหนดคุณภาพเหมาะสม

อย่างไรก็ตาม การสไปซ์ให้ได้ค่า Loss ต่ำและมีความน่าเชื่อถือ ต้องอาศัยเครื่องมือที่มีคุณภาพ การทำความสะอาด V-Groove การเตรียมปลายเส้นใยที่ถูกต้อง และการตรวจวัดผลตามมาตรฐานงาน

สำหรับผู้ที่ต้องการติดตั้งหรือซ่อมบำรุงระบบเครือข่ายไฟเบอร์ออฟติก สามารถศึกษารายละเอียด บริการรับสไปซ์สายไฟเบอร์ออฟติก จาก comsiam เพื่อดูขอบเขตบริการเชื่อมต่อสายและงานระบบเครือข่าย

ComSiam Professional Team
