สายไฟเบอร์ 48 Core ใช้ที่ไหน? ก่อนติดตั้งต้องวางแผนอะไรบ้าง

สายไฟเบอร์ออฟติก 48 Core เหมาะกับงาน Backbone ขนาดกลางถึงใหญ่ที่ต้องรองรับหลายอาคาร หลายชั้น หลายระบบ หรือมีแผนขยายในอนาคต เช่น โรงงานขนาดใหญ่ Campus โรงพยาบาล มหาวิทยาลัย Data Center และโครงการที่มีตู้กระจายสัญญาณหลายจุด

สำหรับงานลักษณะนี้ comsiam แนะนำให้วางแผน Core, ODF, Splice Tray, Route และพื้นที่สำรองตั้งแต่ก่อนเดินสาย เพราะเมื่อจำนวน Core มากขึ้น ความผิดพลาดเพียงเล็กน้อยอาจทำให้การติดตั้งและ Maintenance ซับซ้อนขึ้นมาก

สายไฟเบอร์ 48 Core คืออะไร

สาย Fiber 48 Core คือ Cable หนึ่งเส้นที่มี Optical Fiber อยู่ภายในจำนวน 48 เส้น

สามารถนำไปแบ่งใช้งานได้หลายรูปแบบ เช่น

• Network Backbone
• CCTV
• Wi-Fi Backbone
• Server Network
• Access Control
• Building Management System
• Backup Link
• ระบบสื่อสารระหว่างอาคาร

จำนวน Core ที่มากช่วยลดความจำเป็นในการเดิน Cable หลายเส้น

48 Core ใช้ได้กี่ Link

ถ้าใช้ระบบ Duplex ที่ต้องใช้ 2 Core ต่อ 1 Link

48 Core สามารถรองรับได้สูงสุดประมาณ

24 Duplex Links

แต่ในงานจริงไม่ควรใช้เต็มทั้งหมด

ควรเหลือ Core สำหรับ

• Spare
• Expansion
• Backup
• Emergency Replacement

เพื่อให้ระบบรองรับอนาคต

งานแบบไหนเหมาะกับ 48 Core

สาย 48 Core เหมาะกับงานประเภท

• Main Backbone
• Campus Network
• โรงงานขนาดใหญ่
• อาคารหลายชั้น
• โรงพยาบาล
• มหาวิทยาลัย
• สนามบิน
• ศูนย์การค้า
• Data Center
• ระบบ CCTV ขนาดใหญ่

โดยเฉพาะโครงการที่มี Distribution Point จำนวนมาก

อาคารสำนักงานใช้ 48 Core เมื่อไร

อาคารทั่วไปอาจไม่จำเป็นต้องใช้ถึง 48 Core

แต่ถ้าเป็นอาคารขนาดใหญ่ที่มี

• หลาย Telecom Room
• หลาย Floor Distributor
• ระบบแยกหลาย VLAN หรือหลาย Network
• ระบบสำรอง
• CCTV
• Wi-Fi
• Access Control

48 Core อาจเหมาะกว่า 24 Core

อาคารหลายชั้นแบ่ง 48 Core อย่างไร

ตัวอย่างการแบ่งแบบง่าย

• ชั้น 1 = Core 1–2
• ชั้น 2 = Core 3–4
• ชั้น 3 = Core 5–6
• ชั้น 4 = Core 7–8
• ชั้น 5 = Core 9–10
• ชั้น 6 = Core 11–12

จากนั้น Core ที่เหลือสามารถแบ่งให้ระบบอื่นหรือเก็บเป็น Spare

ระบบจริงควรทำ Core Mapping ให้ชัดเจนก่อนติดตั้ง

โรงงานขนาดใหญ่เหมาะกับ 48 Core อย่างไร

โรงงานขนาดใหญ่มักมีหลาย Zone เช่น

• Production
• Warehouse
• Office
• Control Room
• Utility
• Security
• Server Room

ถ้าต้องเชื่อมหลาย Zone เข้าหา Main Backbone การใช้ 48 Core จะช่วยให้จัดระบบได้ง่ายขึ้น

Campus Network เหมาะกับ 48 Core หรือไม่

เหมาะมาก

โดยเฉพาะพื้นที่ที่มีหลายอาคาร เช่น

• มหาวิทยาลัย
• โรงเรียน
• โรงพยาบาล
• โรงงาน
• หน่วยงานราชการ

สามารถแบ่ง Core ไปยังแต่ละอาคารได้ และยังเหลือ Core สำหรับอนาคต

Data Center ใช้ 48 Core ได้ไหม

ได้ และเป็นจำนวนที่พบได้บ่อย

โดยเฉพาะงานเชื่อม

• Rack
• Meet-Me Room
• Data Hall
• Main Distribution Area
• Building Entrance Facility

แต่ Data Center ขนาดใหญ่อาจใช้ 96 Core หรือ 144 Core เพิ่มเติมตาม Density

48 Core ควรใช้ Single Mode หรือ Multimode

ขึ้นอยู่กับระบบ

Single Mode

เหมาะกับ

• Backbone ระยะไกล
• ระหว่างอาคาร
• Campus
• Outdoor
• โครงการที่ต้องการรองรับอนาคต

Multimode

เหมาะกับ

• Data Center
• Server Room
• ระยะไม่ไกลมาก
• ระบบที่กำหนดให้ใช้ OM3, OM4 หรือ OM5

ถ้าเป็น Backbone กลางแจ้งหรือเชื่อมหลายอาคาร Single Mode มักได้เปรียบกว่า

48 Core ควรใช้ G.652D หรือ G.657

ถ้าเป็น Outdoor Backbone ระยะไกล G.652D เป็นตัวเลือกที่พบได้บ่อย

ถ้าเป็นพื้นที่ที่มีข้อจำกัดด้านการโค้ง อาจพิจารณา G.657 ตามความเหมาะสม

แต่สิ่งสำคัญคือดู Datasheet ของ Cable รุ่นจริง

48 Core แบบ Loose Tube เหมาะกับอะไร

เหมาะกับ Outdoor Backbone มาก

โครงสร้าง Loose Tube สามารถจัด Fiber เป็นกลุ่ม ทำให้รองรับจำนวน Core สูงได้ดี

เหมาะกับ

• ท่อใต้ดิน
• แขวนบนเสา
• Campus
• โรงงาน
• Inter-Building Backbone

48 Core แบบ Armored ควรใช้เมื่อไร

ควรใช้ในพื้นที่ที่มีความเสี่ยงจาก

• แรงกด
• การกระแทก
• หนูกัด
• งานใต้ดิน
• โรงงาน

Armor ช่วยเพิ่มการป้องกัน Cable

48 Core แบบ ADSS เหมาะกับอะไร

เหมาะกับการแขวนบนเสา

โดยเฉพาะเส้นทางที่ต้องการ Cable แบบ All-Dielectric

เหมาะกับ

• Campus
• Utility Area
• โรงงาน
• Backbone Outdoor

ก่อนติดตั้ง 48 Core ต้องวางแผนอะไรบ้าง

งาน 48 Core ไม่ควรเดินสายก่อนแล้วค่อยคิดเรื่อง Core

ควรวางแผนอย่างน้อย 8 เรื่องหลัก

1. จำนวน Core ที่ใช้จริง

กำหนดตั้งแต่ต้นว่าแต่ละระบบใช้กี่ Core

2. Core สำรอง

ควรเหลือ Spare สำหรับการขยาย

3. ต้นทางและปลายทาง

กำหนด Rack, ODF และ Distribution Point ให้ชัดเจน

4. เส้นทาง Cable

ตรวจ

• ท่อ
• Tray
• Pole
• Shaft
• Underground Route

5. Cable Construction

เลือกให้ตรงกับ Indoor หรือ Outdoor

6. ODF Capacity

ต้องรองรับอย่างน้อย 48 Core

7. Splice Tray

ต้องมีพื้นที่จัดเก็บ Fusion Splice เพียงพอ

8. Test Plan

กำหนดว่าจะตรวจด้วย OTDR และ Power Meter อย่างไร

ควรเผื่อ Core เท่าไร

สมมติใช้จริง 24 Core

การเลือก 48 Core ทำให้เหลือ Spare 24 Core หรือประมาณ 50%

ถือเป็นสัดส่วนที่เหมาะกับ Backbone ที่คาดว่าจะขยาย

แต่ถ้าใช้จริง 40 Core ตั้งแต่แรก 48 Core อาจไม่เหมาะ เพราะเหลือ Spare เพียง 8 Core

กรณีนี้ควรพิจารณา 96 Core

48 Core กับ 24 Core เลือกอะไรดี

เลือก 24 Core เมื่อ

• ใช้งานไม่มาก
• โครงการขนาดกลาง
• มีจุดปลายทางไม่มาก

เลือก 48 Core เมื่อ

• มีหลายอาคาร
• มีหลาย Distribution Point
• ต้องการ Spare มาก
• ระบบมีโอกาสเติบโต

48 Core กับ 96 Core เลือกอะไรดี

48 Core เหมาะกับ Backbone ขนาดกลางถึงใหญ่

96 Core เหมาะกับ

• Campus ใหญ่
• ISP
• Data Center
• โครงข่ายที่มีหลายเส้นทาง
• ระบบที่คาดว่าจะใช้เกิน 30–40 Core

ถ้า 48 Core ใกล้เต็มตั้งแต่วันแรก ควรขยับไป 96 Core

ODF ควรเลือกกี่ Port

สำหรับสาย 48 Core ควรใช้ ODF ที่รองรับอย่างน้อย 48 Port

แต่ถ้ามีแผนขยาย อาจเลือก

• 72 Port
• 96 Port

เพื่อให้มีพื้นที่สำหรับอนาคต

Splice Tray สำคัญแค่ไหน

สำคัญมาก

สาย 48 Core มี Fusion Splice จำนวนมาก

หากจัด Tray ไม่ดี อาจเกิด

• Fiber ไขว้
• Fiber งอ
• หาจุด Splice ยาก
• Maintenance ยาก

ควรจัดตาม Tube และ Color Code อย่างเป็นระบบ

Color Code ของ 48 Core ต้องจัดอย่างไร

Fiber จำนวนมากมักแบ่งเป็นหลาย Tube หรือ Bundle

ดังนั้นต้องระบุทั้ง

• Tube Number
• Tube Color
• Fiber Color
• Core Number

ให้ตรงกันทั้งต้นทางและปลายทาง

ต้องทำ Core Mapping หรือไม่

ควรทำอย่างยิ่ง

ตัวอย่างเช่น

Core 1–2 = Building A
Core 3–4 = Building B
Core 5–6 = CCTV Zone A
Core 7–8 = CCTV Zone B
Core 9–12 = Backup
Core 13–48 = Expansion

ควรจัดทำเป็นเอกสารและ Label ตรงกับหน้างาน

ต้องทำ OTDR ทุก Core หรือไม่

สำหรับ Backbone สำคัญ ควรตรวจทุก Core ที่ใช้งาน และหลายโครงการเลือกตรวจทุก Core ตั้งแต่ส่งมอบ

OTDR ช่วยตรวจ

• ระยะสาย
• Splice Loss
• Connector Loss
• Event
• จุดผิดปกติ

ผล Test สามารถใช้เป็น Baseline สำหรับ Maintenance ภายหลัง

Power Meter ยังจำเป็นหรือไม่

จำเป็น

OTDR และ Power Meter มีหน้าที่ต่างกัน

Power Meter ใช้ตรวจ Total Link Loss

ส่วน OTDR ใช้ดูตำแหน่ง Event และ Loss ตามระยะทาง

การใช้ทั้งสองร่วมกันให้ข้อมูลครบกว่า

การ Fusion Splice 48 Core ต้องระวังอะไร

ต้องควบคุม

• Fiber Identification
• Cleave Quality
• Cleanliness
• Splice Loss
• Tray Arrangement
• Label
• Test Result

สำหรับงาน Core จำนวนมาก comsiam แนะนำให้บันทึกผล Splice และ Test แยกตาม Core เพื่อให้ตรวจสอบภายหลังได้ง่าย

สามารถศึกษารายละเอียดเกี่ยวกับ บริการสไปซ์สายไฟเบอร์ออฟติก สำหรับงาน Fusion Splice และตรวจวัด Backbone เพิ่มเติม

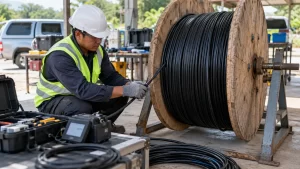

ควรตรวจสายก่อนติดตั้งหรือไม่

ควร

โดยเฉพาะสายม้วนใหญ่และ Cable Core จำนวนมาก

ควรตรวจ

• Reel Condition
• Cable Jacket
• ความยาว
• Fiber Count
• Part Number
• Datasheet
• Test Certificate

เพื่อลดความเสี่ยงก่อนเริ่มลากสาย

ห้ามดึงสายเกินแรงที่กำหนด

สาย 48 Core มีราคาสูงและมักเดินเป็นระยะทางไกล

ควรตรวจ Maximum Tensile Load ก่อน Pulling

การดึงแรงเกินไปอาจสร้างความเสียหายภายในโดยที่ภายนอกดูปกติ

ต้องคำนวณ Bend Radius ก่อนเดินหรือไม่

ต้องคำนวณ

โดยเฉพาะ

• Cable Tray
• Handhole
• Manhole
• Rack
• Entrance Point

มุมที่แคบเกินไปอาจทำให้ Cable เสียหายหรือเพิ่ม Loss

จุดผิดพลาดที่พบบ่อย

ไม่มี Core Plan

ทำให้ใช้งาน Core สับสน

ODF เล็กเกินไป

ทำให้ไม่มีพื้นที่สำหรับ Splice และ Expansion

ใช้ Core เต็มเร็วเกินไป

ไม่มี Spare สำหรับอนาคต

ไม่ทำ Test Report

ทำให้ตรวจสอบระบบภายหลังยาก

ไม่เผื่อ Cable Slack

เมื่อจำเป็นต้องซ่อมหรือย้าย ODF จะทำงานลำบาก

สูตรเลือก 48 Core แบบง่าย

เลือก 48 Core เมื่อ

• ใช้งานจริงประมาณ 16–30 Core
• มีหลายอาคาร
• มีหลาย Zone
• ต้องการ Core สำรองมาก
• เป็น Main Backbone
• เดิน Cable ใหม่ยาก

สรุป สาย Fiber 48 Core เหมาะกับงานไหน

สาย Fiber 48 Core เหมาะกับ Main Backbone ของอาคารขนาดใหญ่ โรงงาน Campus โรงพยาบาล มหาวิทยาลัย Data Center และโครงการที่ต้องรองรับหลายระบบ

ก่อนติดตั้งควรวางแผน Core Mapping, ODF, Splice Tray, Route, Spare Core และ Test Plan ให้ครบ

ถ้าคาดว่าจะใช้ Core จำนวนมากจนเหลือ Spare น้อยกว่า 20–30% ควรพิจารณาขยับไป 96 Core ตั้งแต่ต้น

แนวทางของ comsiam คือ Backbone ขนาดใหญ่ต้องออกแบบเผื่อทั้ง “Core ที่ใช้วันนี้” และ “Core ที่อาจต้องใช้ในอีกหลายปี” เพราะการเพิ่ม Core ตั้งแต่ต้นมักง่ายกว่าการติดตั้ง Backbone เส้นใหม่ภายหลังมาก
