สไปซ์ Fiber แล้วขาดตรงรอยต่อบ่อย เกิดจากอะไร? 10 จุดที่ต้องตรวจสอบ พร้อมวิธีแก้ให้รอยสไปซ์แข็งแรง

สไปซ์ Fiber แล้วขาดตรงรอยต่อบ่อย เกิดจากอะไร? สาเหตุสำคัญที่ควรตรวจ ได้แก่ เส้นใยแก้วมีรอยบาดจาก Fiber Stripper, หน้าตัดไม่สมบูรณ์, มีสิ่งปนเปื้อนบริเวณรอยเชื่อม, Fusion Splicer ใช้ Splice Mode ไม่เหมาะสม, ระบบ Arc หรือ Fiber Feed ผิดปกติ รวมถึงการดึงเส้นใยแรงเกินไปหลังสไปซ์ และการใช้ Splice Protection Sleeve ไม่ถูกต้อง

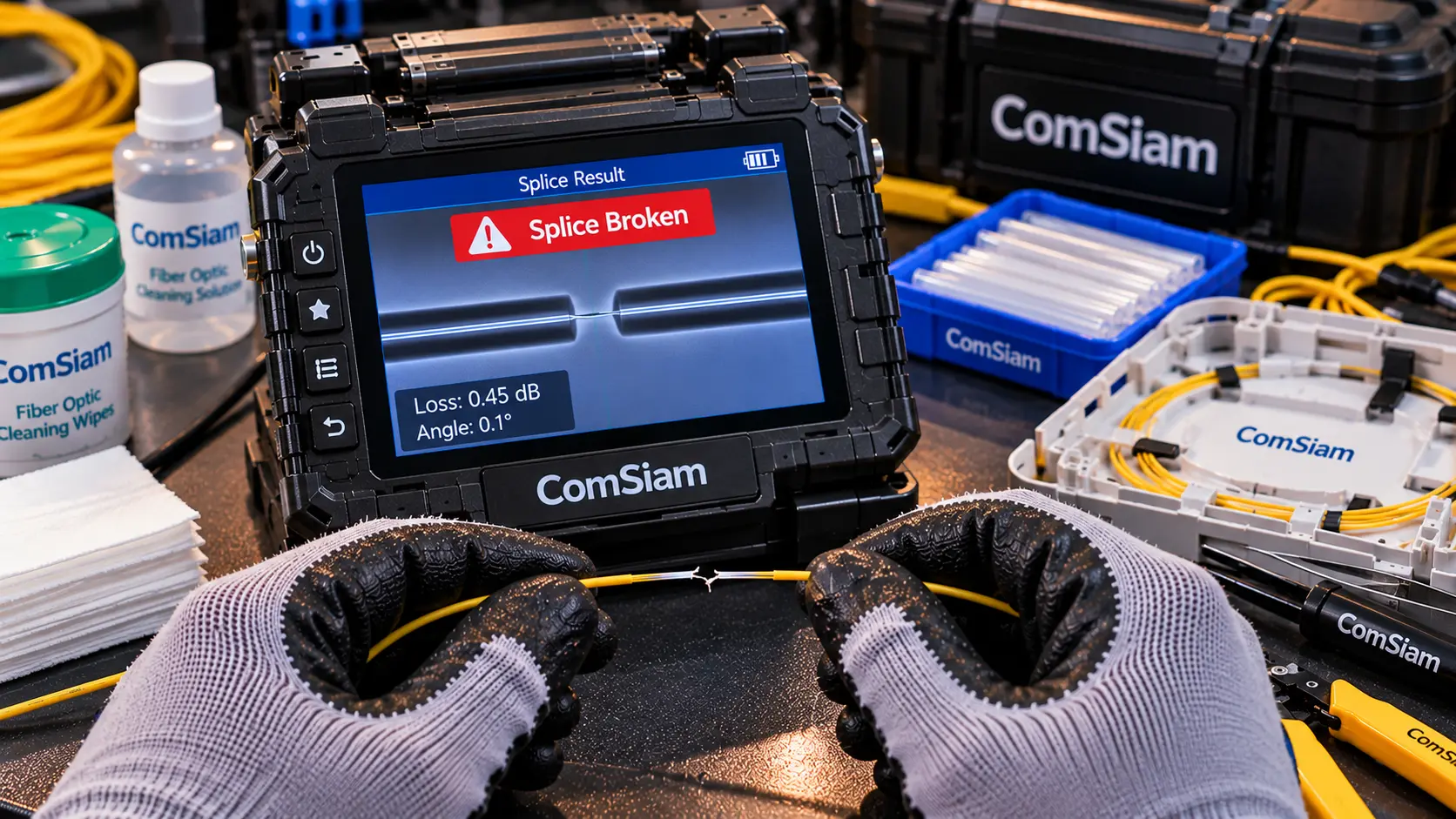

หาก Fiber ขาดทันทีหลังสไปซ์ ให้เริ่มตรวจสภาพรอยเชื่อมและการเตรียม Bare Fiber แต่หากขาดตอนยกออกจากเครื่อง หด Sleeve หรือจัดลง Splice Tray ให้เน้นตรวจแรงดึง ความเสียหายของเส้นใย และขั้นตอนจัดเก็บก่อน

วิธีแก้ที่เหมาะสมคือ หยุดตัดสไปซ์ซ้ำโดยไม่ทราบสาเหตุ → ระบุว่าขาดในขั้นตอนไหน → ตรวจ Fiber Stripper, Cleaver และรอยต่อ → ตรวจ Splice Mode และเครื่องสไปซ์ → ตรวจ Sleeve และการจัดเก็บ → ทดลองด้วย Fiber ทดสอบ → แก้ไขและทดสอบทางแสงตามเกณฑ์

รอยสไปซ์ที่มีค่า Estimated Loss ต่ำมาก เช่น 0.00 หรือ 0.01 dB ไม่ได้รับประกันว่าจะมีความแข็งแรงทางกลเพียงพอเสมอไป เพราะค่าดังกล่าวเป็นการประเมินการสูญเสียทางแสง ไม่ใช่ผลทดสอบแรงดึงของรอยต่อโดยตรง

บทความนี้ comsiam จะอธิบาย 10 จุดที่ต้องตรวจเมื่อสาย Fiber Optic ขาดตรงรอย Fusion Splice บ่อย พร้อมวิธีหาสาเหตุที่แท้จริง ขั้นตอนแก้ปัญหาหน้างาน และการป้องกันไม่ให้เกิดรอยต่อขาดซ้ำ

① ทำไมรอยสไปซ์ Fiber จึงขาดง่ายกว่าที่คิด?

เส้นใยแก้วนำแสงเป็นวัสดุที่มีความแข็งแรงเมื่อมีพื้นผิวสมบูรณ์ แต่สามารถเสียหายได้จากรอยขีดข่วนขนาดเล็ก แรงดัด แรงดึงเฉพาะจุด และข้อบกพร่องที่เกิดระหว่างการเตรียมหรือเชื่อมต่อ

ในช่วงที่เส้นใยถูกปอก Coating ออกเพื่อทำ Fusion Splicing พื้นผิวแก้วจะไม่มีชั้นเคลือบป้องกันเหมือนส่วนอื่นของสาย

จึงต้องระมัดระวังเป็นพิเศษในขั้นตอน

ปอก Coating
ทำความสะอาด Bare Fiber
Cleave
วางใน Fusion Splicer
ยกเส้นใยหลังสไปซ์
ทำ Proof Test
เลื่อน Splice Protection Sleeve
หด Sleeve
จัด Fiber ใน Splice Tray

การขาดตรงรอยต่อหรือใกล้รอยต่อจึงไม่ได้หมายความว่ากระบวนการ Fusion ผิดเสมอไป

② แยกอาการ Fiber ขาดให้ถูกก่อนเริ่มซ่อม

การระบุเวลาที่ Fiber ขาดเป็นขั้นตอนสำคัญที่สุดในการหาสาเหตุ

ช่วงที่ Fiber ขาด	สิ่งที่ควรตรวจ
ระหว่าง Arc	ปลาย Fiber, Splice Mode, Arc และ Feed
ทันทีหลัง Fusion	รูปร่างรอยต่อ ข้อบกพร่อง และสภาพเส้นใย
ระหว่าง Proof Test	ความสมบูรณ์ของรอยต่อและเส้นใยใกล้เคียง
ตอนเปิด Clamp หรือยกออก	การจับยึด แรงดึงและวิธียกเส้นใย
ตอนเลื่อน Sleeve	การเสียดสี การติดขัดและแรงดึง
ตอนหด Sleeve	ตำแหน่ง Sleeve และวิธีวางใน Heater
ตอนนำเข้า Splice Tray	Bend Radius และทางเดิน Fiber
หลังปิด Closure	เส้นใยถูกหนีบ กดทับ หรือดึงตึง
หลังใช้งานไปสักระยะ	แรงเค้น ความชื้น การเคลื่อนของสาย และความเสียหายแฝง

หากจดบันทึกช่วงที่เกิดการขาดได้ จะช่วยลดการปรับค่า Fusion Splicer โดยไม่จำเป็น

③ ตาราง 10 จุดที่ต้องตรวจเมื่อสไปซ์ Fiber แล้วขาดบ่อย

ลำดับ	จุดตรวจ	ปัญหาที่เป็นไปได้
1	Fiber Stripper	ปอกแล้วเกิดรอยบาดบนแก้ว
2	Bare Fiber Cleaning	แรงเช็ดหรือสิ่งปนเปื้อน
3	Fiber Cleaver	รอยแตกและหน้าตัดผิดปกติ
4	V-Groove และ Clamp	เส้นใยวางผิดตำแหน่งหรือมีแรงกด
5	Splice Mode	โปรแกรมหลอมไม่เหมาะกับ Fiber
6	Arc และ Electrode	สภาวะหลอมเชื่อมผิดปกติ
7	Fiber Feed และ Overlap	รอยต่อคอด บวม หรือเชื่อมไม่สมบูรณ์
8	Proof Test และการยก Fiber	แรงกระทำกับรอยต่อที่ยังไม่มี Sleeve
9	Splice Protection Sleeve และ Heater	การจัดตำแหน่งหรือป้องกันรอยต่อผิด
10	Splice Tray และ Closure	Bend Radius แรงดึงและจุดกดทับ

ต่อไปเป็นรายละเอียดแต่ละจุด พร้อมแนวทางตรวจหน้างาน

④ จุดที่ 1 — Fiber Stripper ทำให้เส้นใยแก้วเป็นรอย

Fiber Stripper เป็นเครื่องมือสำหรับปอก Coating หรือ Buffer ตามชนิดเส้นใย

หากใช้ช่องปอกไม่ถูกต้อง ใบมีดสึกหรือมีเศษวัสดุสะสม อาจทำให้เกิดรอยขีดข่วนบน Bare Fiber

รอยเล็กมากบางชนิดอาจมองไม่เห็นด้วยตาเปล่า แต่กลายเป็นจุดเริ่มต้นของการแตกเมื่อเส้นใยรับแรง

อาการที่ควรสงสัย

Fiber ขาดใกล้ตำแหน่งที่ปอก Coating
ขาดระหว่างเช็ด Bare Fiber
ขาดตอนวางใน Cleaver
ขาดหลังสไปซ์แม้รูปทรงดูปกติ
ปัญหาเกิดซ้ำกับ Fiber หลายเส้นที่ใช้ Stripper ตัวเดียวกัน

วิธีแก้

ตรวจขนาดช่อง Stripper
ตรวจความสะอาดของใบมีด
ตรวจความสมบูรณ์ของคมตัด
ปอกด้วยแนวและแรงตามคำแนะนำ
หลีกเลี่ยงการปอกซ้ำบนช่วง Bare Fiber เดิม
ทดลองด้วย Stripper อีกตัวที่ตรวจสภาพแล้ว

ถ้าสงสัยว่าแก้วมีรอยบาด ไม่ควรใช้เส้นใยส่วนนั้นต่อ ให้เตรียมปลายใหม่โดยใช้เครื่องมือที่เหมาะสม

⑤ จุดที่ 2 — เช็ด Bare Fiber แรงเกินไป

หลังปอก Coating ต้องทำความสะอาดเส้นใยตามกระบวนการเตรียม Fusion Splicing

แม้การทำความสะอาดจะจำเป็น แต่การเช็ดรุนแรง การบิดเส้นใย หรือการใช้วัสดุไม่เหมาะสม อาจเพิ่มความเสี่ยงต่อการขาด

ข้อผิดพลาดที่พบบ่อย

จับ Bare Fiber แน่นเกินไป
บิดผ้าเช็ดรอบเส้นใยแรงเกิน
ดึงเส้นใยขณะเช็ด
ใช้ผ้าที่มีเศษฝุ่นหรือทราย
ใช้ผ้าเช็ดที่ทิ้งขุย
ใช้น้ำยาที่ไม่เหมาะกับวัสดุ
ปล่อยให้เครื่องมือมีคราบ Gel จาก Loose Tube

วิธีแก้

ใช้ Lint-Free Wipe และสารทำความสะอาดที่รองรับงาน Fiber ตามคู่มือ

ทำความสะอาดด้วยแรงพอเหมาะ ไม่เช็ดกลับไปกลับมาอย่างรุนแรง และหลีกเลี่ยงการจับบริเวณปลายที่เตรียมแล้ว

เมื่อพบเส้นใยเสียหายหรือมีรอยผิดปกติ ควรเตรียมปลายใหม่

⑥ จุดที่ 3 — Fiber Cleaver ทำให้เกิดรอยแตก

Fiber Cleaver มีหน้าที่สร้างหน้าตัดที่เหมาะกับการสไปซ์

หาก Cleaver สกปรก ใบมีดชำรุด หรือระบบจับเส้นใยผิดปกติ อาจทำให้เกิดหน้าตัดไม่ดีหรือสร้างความเสียหายใกล้ตำแหน่งตัด

ปัญหาที่ควรตรวจ

Cleave Angle สูง
หน้าตัดบิ่น
ปลาย Fiber แตก
รอยแตกยาวย้อนเข้ามา
ใบมีดสึก
Clamp Pad สกปรก
Fiber เคลื่อนระหว่าง Cleave

วิธีแก้

ตรวจผิว Clamp Pad
ตรวจ Anvil ตามโครงสร้างเครื่อง
ตรวจใบมีด
ทำความสะอาดตามคู่มือ
ตรวจ Blade Position
ทดลอง Cleave ด้วย Fiber ทดสอบ
เปลี่ยนใบมีดเมื่อถึงข้อกำหนด

ไม่ควรใช้ปลาย Fiber ที่มีรอยแตกหรือบิ่นไปสไปซ์ต่อ แม้เครื่องบางครั้งจะยังอนุญาตให้เริ่มกระบวนการก็ตาม

⑦ จุดที่ 4 — V-Groove และ Fiber Clamp มีปัญหา

V-Groove และ Fiber Clamp ช่วยกำหนดตำแหน่งเส้นใยภายในเครื่อง Fusion Splicer

หากมีสิ่งสกปรกหรือการจับยึดไม่เหมาะสม อาจทำให้เส้นใยอยู่ผิดตำแหน่ง เกิดแรงกดผิดปกติ หรือเคลื่อนขณะสไปซ์

อาการที่พบร่วม

Fiber Offset Error
Alignment Error
Fiber เคลื่อน
Gap Setting ผิดปกติ
Splice Loss ไม่สม่ำเสมอ
เส้นใยขาดเมื่อเปิด Clamp หรือยกออก

วิธีแก้

ตรวจความสะอาดของ V-Groove, Holder และ Clamp ด้วยวิธีที่ผู้ผลิตอนุญาต

ทดลองใช้ Fiber ที่เตรียมถูกต้องเพื่อดูว่าเครื่องจับยึดและจัดแนวตามปกติหรือไม่

ห้ามใช้วัตถุมีคมขูด V-Groove และไม่ควรดัดแปลง Clamp เพื่อเพิ่มแรงกด

⑧ จุดที่ 5 — เลือก Splice Mode ไม่ตรงชนิด Fiber

Splice Mode กำหนดเงื่อนไขสำคัญของการหลอมเชื่อมตามที่ผู้ผลิตออกแบบ

ตัวอย่างโหมดที่พบ ได้แก่

Single-mode
G.652
G.657
Multimode
NZDS
Specialty Fiber
User-Defined Splice Mode

หากเลือกโปรแกรมไม่เหมาะ อาจส่งผลต่อรูปทรง ความสมบูรณ์ และคุณภาพทางแสงของรอยต่อ

วิธีตรวจ

ตรวจชนิด Fiber ทั้งสองด้านและเลือก Splice Mode ที่รองรับ

หากใช้ Custom Mode ควรเปรียบเทียบพารามิเตอร์กับค่าที่ได้รับอนุมัติ

ไม่ควรใช้ Splice Mode พิเศษของงานเก่ากับสายชนิดใหม่โดยไม่ได้ตรวจความเหมาะสม

⑨ จุดที่ 6 — Arc และ Electrode ผิดปกติ

Arc เป็นแหล่งพลังงานที่ใช้หลอมเชื่อมปลายเส้นใย ส่วน Electrode เป็นอุปกรณ์สร้างอาร์กในเครื่องที่ใช้ระบบนี้

หากสภาวะการอาร์กไม่เหมาะกับชนิด Fiber อาจทำให้รอยต่อมีข้อบกพร่อง

อาการที่ควรตรวจ

Thin Splice
Fat Splice
Bubble
Splice Defect
High Estimated Loss
Strong Arc หรือ Weak Arc
Arc Calibration Failed

วิธีแก้

ตรวจ Splice Mode
ตรวจ Electrode Count
ตรวจประวัติการเปลี่ยน Electrode
ตรวจ Arc Error
ทำ Arc Calibration เมื่อคู่มือกำหนด
ตรวจระบบ Stabilization หลังเปลี่ยน Electrode หากเกี่ยวข้อง
ทดลองกับ Fiber ทดสอบ

ไม่ควรเพิ่ม Arc Power เพียงเพื่อทำให้รอยต่อดูเชื่อมติดมากขึ้น เพราะอาจทำให้เกิดรอยต่อที่ผิดรูปหรืออ่อนแอได้

⑩ จุดที่ 7 — Fiber Feed และ Overlap ไม่เหมาะสม

Fiber Feed และ Overlap เกี่ยวข้องกับการเลื่อนเส้นใยเข้าหากันระหว่าง Fusion Splicing

ปริมาณการป้อนที่ไม่เหมาะสมอาจมีผลต่อรูปทรงรอยต่อ

Feed น้อยเกินไป

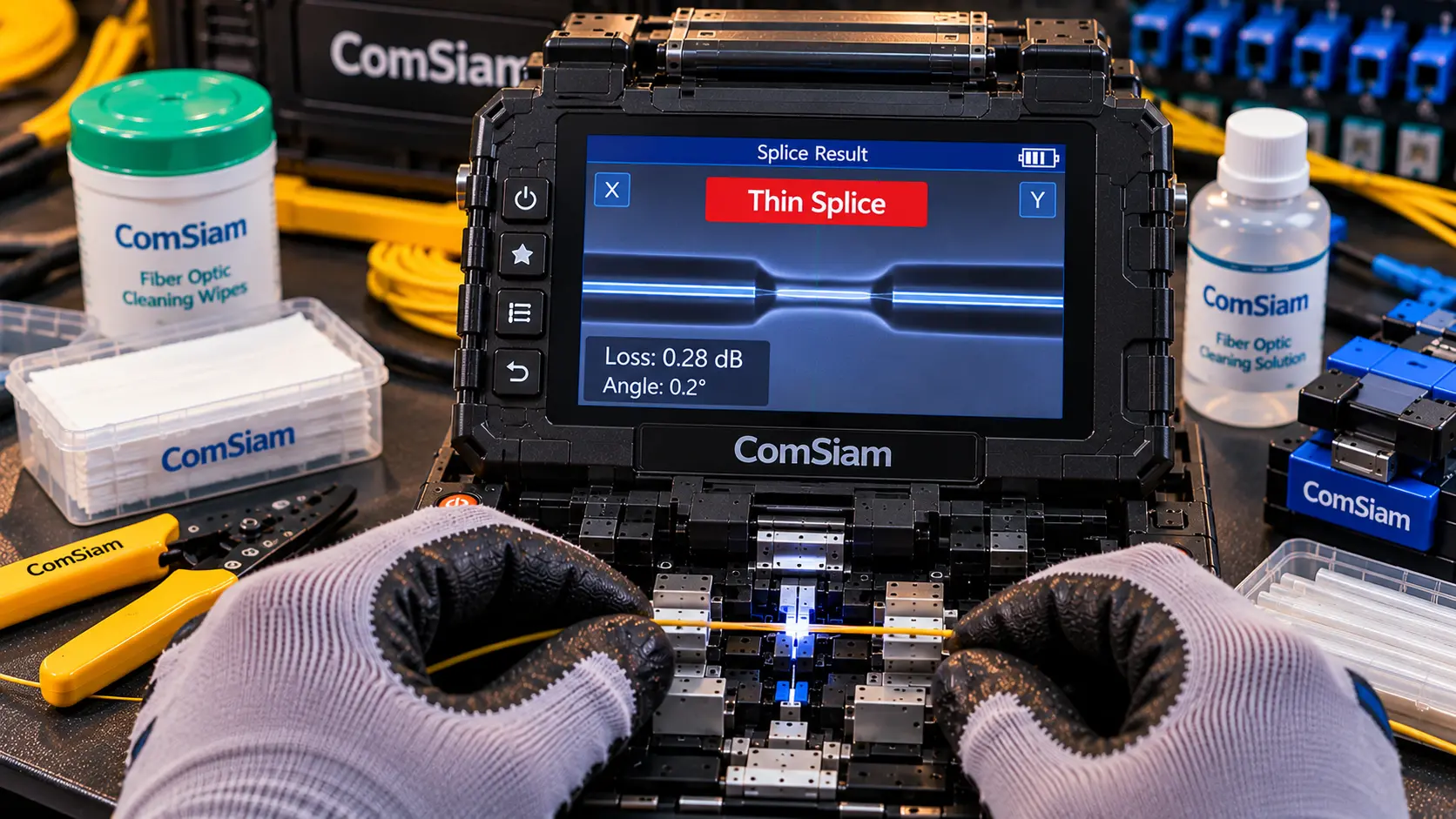

อาจสัมพันธ์กับรอยต่อคอดหรือ Thin Splice

Feed มากเกินไป

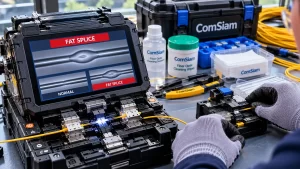

อาจสัมพันธ์กับรอยต่อบวมหรือ Fat Splice

ทั้งสองกรณีอาจเป็นสัญญาณว่ากระบวนการหลอมไม่เป็นไปตามเงื่อนไขที่ต้องการ

วิธีตรวจ

ตรวจ Splice Mode
ตรวจค่า Overlap ในรุ่นที่รองรับ
ตรวจ Motor Error
ตรวจ Fiber Holder
ตรวจการจับยึด Fiber
ใช้ Motor Calibration เมื่อคู่มือกำหนด
ทดลองด้วย Fiber ทดสอบ

ห้ามปรับ Feed หรือ Overlap ด้วยค่าตายตัวจากเครื่องยี่ห้ออื่น เพราะช่วงการตั้งค่าต่างกัน

⑪ จุดที่ 8 — Fiber ขาดตอน Proof Test หรือยกออกจากเครื่อง

หลัง Fusion Splicing เส้นใยบริเวณรอยต่อยังไม่มี Splice Protection Sleeve ป้องกัน

จึงต้องระมัดระวังระหว่างเปิด Clamp ยก Fiber และเลื่อน Sleeve

Proof Test คืออะไร?

Proof Test ในบริบท Fusion Splicer คือกระบวนการที่เครื่องบางรุ่นใช้แรงควบคุมเพื่อทดสอบความสมบูรณ์ทางกลของรอยเชื่อมตามการออกแบบ

หากรอยต่อขาดระหว่าง Proof Test อาจบ่งชี้ว่ารอยต่อหรือเส้นใยใกล้เคียงมีจุดอ่อน

แต่ไม่ควรสรุปว่า Arc ผิดเพียงอย่างเดียว ต้องตรวจความเสียหายจากการปอก การตัด และการหลอมด้วย

วิธีแก้

ตรวจว่าขาดตรงกลาง Fusion หรือข้างรอยต่อ
ตรวจภาพก่อน Proof Test หากมีบันทึก
ตรวจความเสียหายของ Bare Fiber
ตรวจ Cleaver และ Stripper
ตรวจ Splice Mode
ตรวจการตั้ง Proof Test ตามคู่มือ
ทดลองด้วย Fiber ทดสอบ

ไม่ควรปิด Proof Test เพื่อให้รอยต่อที่อ่อนแอผ่านการใช้งานโดยไม่มีข้อกำหนดรองรับ

การยก Fiber หลังสไปซ์

เมื่อเปิด Clamp ควรยกเส้นใยตามวิธีของผู้ผลิต โดยไม่ดึงให้รอยต่อรับแรงเฉพาะจุดหรือบิดเส้นใย

⑫ จุดที่ 9 — Splice Protection Sleeve และ Heater มีปัญหา

Splice Protection Sleeve มีหน้าที่ป้องกันรอยเชื่อมหลัง Fusion Splicing

โดยทั่วไปประกอบด้วยวัสดุหดตัวและชิ้นส่วนเสริมแรงตามการออกแบบ

หากใช้ Sleeve ผิดประเภท วางผิดตำแหน่ง หรือทำให้ Fiber ถูกดึงระหว่างใส่ Sleeve อาจเกิดความเสียหายได้

ปัญหาที่ควรตรวจ

Sleeve สั้นหรือยาวไม่ตรงกับระบบ
Sleeve ไม่ครอบคลุมจุดเชื่อมอย่างเหมาะสม
Fiber ติดขัดขณะเลื่อน Sleeve
เกิดแรงดึงที่รอยต่อ
Sleeve วางไม่ตรงใน Heater
Fiber ออกปลาย Sleeve ด้วยมุมหัก
ใช้ Heater Mode ผิด
จับหรือดัดก่อน Sleeve เย็นตัวตามข้อกำหนด

วิธีแก้

ตรวจ Sleeve Type, Heater Mode และวิธีจัดวางตามคู่มือ

เลื่อน Sleeve ด้วยความระมัดระวัง โดยไม่ให้รอยต่อรับแรงดึงหรือแรงบิด

หากเส้นใยขาดหลัง Sleeve หดแล้ว ไม่ควรฝืนเปิด Sleeve และนำรอยต่อที่เสียหายกลับมาใช้ใหม่โดยไม่มีวิธีซ่อมที่รองรับ

⑬ จุดที่ 10 — Splice Tray หรือ Closure กดทับ Fiber

บางครั้งช่างสไปซ์ผ่านทุก Core แต่พบสายขาดหลังจัดเก็บหรือปิดกล่อง Splice Closure

ปัญหามักเกี่ยวข้องกับทางเดินสายและแรงทางกลมากกว่ากระบวนการ Arc

จุดที่ควรตรวจ

Fiber ถูกหักมุมที่ทางเข้า Tray
เส้นใยถูกดึงตึงเกินไป
Sleeve วางในช่องจับไม่ถูกต้อง
Fiber ไขว้หรือเกี่ยวกัน
ฝา Tray กดทับสาย
Cable Tie รัดแน่นเกิน
Buffer Tube ไม่ได้รับการยึดอย่างเหมาะสม
สายสำรองไม่มีระยะเพียงพอ
Closure กดสายบริเวณทางออก
มีการเคลื่อนสายหลังปิดกล่อง

วิธีแก้

จัดเส้นใยตามทางเดินของ Tray และรักษา Minimum Bend Radius ตามข้อมูล Fiber และอุปกรณ์

ต้องแยกการยึดสายหลักและ Strength Member ออกจากการจัด Bare Fiber เพื่อไม่ให้แรงดึงของสายส่งถึงรอยสไปซ์โดยตรง

⑭ รอยสไปซ์ขาดตรงกลางกับขาดข้างรอยต่อ ต่างกันอย่างไร?

ตำแหน่งที่ขาดช่วยบอกแนวทางตรวจสอบได้ แต่ไม่สามารถยืนยันสาเหตุเพียงอย่างเดียว

ตำแหน่งขาด	สาเหตุที่ควรตรวจ
ตรงกลางรอยเชื่อม	คุณภาพ Fusion และข้อบกพร่อง
ชิดรอยเชื่อมด้านหนึ่ง	ความเสียหายของ Bare Fiber และแรงเค้น
ใกล้จุดสิ้นสุดการปอก Coating	Stripper และการเปลี่ยนผ่านจาก Coated เป็น Bare Fiber
ที่ปลาย Sleeve	การดัดงอและแรงกด
บริเวณ Splice Tray	ทางเดิน Fiber และจุดหนีบ
ใกล้ Buffer Tube	แรงดึงหรือการจัด Slack

การบันทึกตำแหน่งขาดช่วยให้ตรวจสอบได้แม่นยำกว่าการสรุปว่าเครื่องสไปซ์ทำงานผิดปกติทุกครั้ง

⑮ ค่า Loss 0.00 dB แต่ Fiber ขาด ทำไมจึงเกิดขึ้น?

เครื่อง Fusion Splicer หลายรุ่นแสดงค่า Estimated Splice Loss หลัง Fusion

ค่าที่แสดงเป็นการประเมินทางแสงจากระบบของเครื่อง ไม่ใช่การทดสอบแรงดึงหรือความแข็งแรงแบบสมบูรณ์

ดังนั้นอาจเกิดสถานการณ์ เช่น

เครื่องแสดง 0.00 dB
ภาพรอยต่อดูปกติ
แต่ Fiber ขาดตอน Proof Test
หรือขาดเมื่อถูกดึงหรือดัดมากเกินไปหลังสไปซ์

สาเหตุอาจเป็นรอยเสียหายเล็ก ๆ บนเส้นใย หรือข้อบกพร่องเชิงกลที่ไม่สะท้อนชัดในค่าประเมิน Loss

จึงต้องแยกคุณภาพทางแสงออกจากความแข็งแรงทางกล

⑯ Splice Loss สูงทำให้ Fiber ขาดง่ายไหม?

Splice Loss สูงและความแข็งแรงต่ำอาจเกิดจากข้อบกพร่องร่วมกันบางประเภท เช่น รอยเชื่อมผิดรูป

แต่ไม่ใช่ว่า Loss สูงจะทำให้ Fiber ขาดโดยตรงทุกกรณี

ตัวอย่างเช่น

รอยต่อ A: มี Loss สูงจาก Core Alignment ไม่ดี แต่ยังไม่พบการขาด

รอยต่อ B: มี Estimated Loss ต่ำ แต่เส้นใยถูก Stripper ทำให้เป็นรอยและขาดตอนยกออก

ดังนั้นการแก้ปัญหาต้องตรวจทั้ง

Optical Performance
Splice Appearance
Fiber Surface Damage
Mechanical Handling
Protection Sleeve
Tray Routing

⑰ วิธีแก้สไปซ์ Fiber แล้วขาดซ้ำทีละขั้นตอน

ขั้นตอนที่ 1 — ระบุช่วงเวลาที่ขาด

ตรวจว่าขาดระหว่าง Fusion, Proof Test, ยกออก, ใส่ Sleeve หรือจัดลง Tray

ขั้นตอนที่ 2 — บันทึกตำแหน่งขาด

จดว่าอยู่ตรงรอยเชื่อมหรือใกล้ปลาย Coating/Sleeve

ขั้นตอนที่ 3 — ตรวจสถานะวงจร

หากเป็น Live Fiber ต้องมีแผนและได้รับอนุญาตก่อนตัดหรือแก้ไข

ขั้นตอนที่ 4 — ตรวจความยาว Fiber Slack

ยืนยันว่ามีความยาวเพียงพอสำหรับแก้ไขโดยไม่กระทบการซ่อมในอนาคต

ขั้นตอนที่ 5 — ตรวจ Fiber Stripper

ตรวจขนาดช่อง ใบมีด และรอยเสียหายที่อาจเกิดกับ Bare Fiber

ขั้นตอนที่ 6 — ตรวจวัสดุทำความสะอาด

เปลี่ยนวัสดุที่สกปรกหรือมีความเสี่ยงต่อการสร้างรอย

ขั้นตอนที่ 7 — ตรวจ Fiber Cleaver

ตรวจหน้าตัด ใบมีด และ Clamp Pad

ขั้นตอนที่ 8 — ตรวจ V-Groove และ Holder

ตรวจความสะอาดและการจับยึด

ขั้นตอนที่ 9 — ตรวจ Splice Mode

ยืนยันว่าเหมาะกับ Fiber ทั้งสองด้าน

ขั้นตอนที่ 10 — ตรวจ Arc และ Electrode

ดำเนินการตามคู่มือเมื่อพบข้อบ่งชี้

ขั้นตอนที่ 11 — ตรวจ Feed และ Overlap

โดยเฉพาะเมื่อมี Fat หรือ Thin Splice ร่วมด้วย

ขั้นตอนที่ 12 — ทดลองด้วย Fiber ทดสอบ

ใช้ Fiber ที่ทราบชนิด และอุปกรณ์ที่ตรวจสภาพแล้ว

ขั้นตอนที่ 13 — ตรวจ Proof Test

หากเครื่องรองรับ ให้ใช้การทดสอบตามค่ามาตรฐานของเครื่องและโครงการ

ขั้นตอนที่ 14 — แก้ไขรอยต่อ

ตัดส่วนที่เสียหายออกและเตรียมปลายใหม่ เมื่อผ่านขั้นตอนอนุมัติแล้ว

ขั้นตอนที่ 15 — ตรวจภาพหลัง Fusion

ตรวจรอยต่อผิดรูปและค่า Estimated Loss

ขั้นตอนที่ 16 — ยกเส้นใยอย่างระมัดระวัง

หลีกเลี่ยงแรงดึงและการบิด

ขั้นตอนที่ 17 — เลื่อนและหด Sleeve

ใช้ชิ้นส่วนและ Heater Mode ที่รองรับ

ขั้นตอนที่ 18 — จัด Fiber ลง Tray

รักษา Bend Radius และหลีกเลี่ยงแรงกด

ขั้นตอนที่ 19 — ทดสอบก่อนและหลังปิด Closure

ตรวจว่าไม่มีความผิดปกติเพิ่มจากการจัดเก็บหรือปิดกล่อง

ขั้นตอนที่ 20 — บันทึกผลแก้ไข

บันทึก Core, ตำแหน่งขาด, วิธีแก้ และผลทดสอบ

⑱ วิธีแยกว่าเสียจากเครื่อง Fusion Splicer หรือช่างจัดสาย

การเปรียบเทียบผลตามขั้นตอนช่วยแยกสาเหตุได้

ผลที่พบ	แนวทางวิเคราะห์
ขาดระหว่าง Fusion บ่อย	ตรวจ Fiber Preparation, Arc และ Feed
ขาดตอน Proof Test	ตรวจรอยเชื่อมและพื้นผิว Fiber
ขาดตอนยกออก	ตรวจวิธียก Clamp และการจับเส้นใย
ขาดตอนเลื่อน Sleeve	ตรวจแรงดึงและการเสียดสี
ขาดใน Heater	ตรวจ Sleeve, การวางและ Heater Mode
ขาดตอนจัด Tray	ตรวจ Bend Radius และทางเดิน Fiber
เปลี่ยน Stripper แล้วหาย	ควรตรวจ Stripper เดิม
ใช้ Fiber ทดสอบแล้วปกติ	อาจเกี่ยวกับสายหรือขั้นตอนหน้างาน
Fiber ทดสอบยังขาดซ้ำ	ควรตรวจเครื่องมือและกระบวนการร่วม
ขาดหลังปิด Closure	ตรวจจุดหนีบและแรงดึงภายในกล่อง

ตารางนี้ใช้ตั้งสมมติฐานและวางแผนตรวจ ไม่ใช่หลักฐานยืนยันว่าส่วนประกอบใดเสียทันที

⑲ ควรเพิ่ม Arc Power เพื่อให้รอยสไปซ์แข็งแรงขึ้นไหม?

ไม่ควรเพิ่ม Arc Power โดยคาดเดา

การใช้พลังงานมากเกินไปอาจทำให้รอยต่อผิดรูป เช่น Fat Splice, Thin Splice หรือข้อบกพร่องอื่น ขึ้นอยู่กับพารามิเตอร์และชนิด Fiber

ถ้ารอยเชื่อมไม่แข็งแรง ควรตรวจ

Stripper ทำแก้วเป็นรอยหรือไม่
Bare Fiber สะอาดหรือไม่
Cleave Quality
Splice Mode
Fiber Feed และ Overlap
Electrode
Arc Calibration ตามข้อบ่งชี้
Proof Test และการจับยึด

การตั้งค่าระดับวิศวกรรมควรใช้ข้อมูลของรุ่นเครื่องและผู้ที่ได้รับอนุญาต

⑳ วิธีเลือก Splice Protection Sleeve ไม่ให้ Fiber ขาด

Splice Protection Sleeve ต้องตรงกับรูปแบบงานและอุปกรณ์รองรับ

ตัวอย่างที่พบในตลาด ได้แก่ Sleeve ขนาด 40 มม. และ 60 มม. แต่การเลือกต้องอ้างอิงพื้นที่ Tray, ประเภท Fiber และข้อมูลผู้ผลิต

จุดตรวจสำคัญ

ความยาว Sleeve
เส้นผ่านศูนย์กลางหลังหด
โครงสร้างส่วนเสริมแรง
ความเข้ากันได้กับ Splice Tray
การรองรับ Single Fiber หรือ Ribbon
Heater Mode
ตำแหน่งที่รอยต่ออยู่ภายใน Sleeve

ไม่ควรตัด Sleeve ให้สั้นลงเอง หรือใช้ Sleeve ที่ไม่รองรับกับรอยต่อเพียงเพราะสามารถใส่ลง Tray ได้

㉑ หลังหด Sleeve แล้ว Fiber ขาด เกิดจากอะไร?

เมื่อ Sleeve หดแล้วพบเส้นใยขาด ควรตรวจว่าความเสียหายเกิดขึ้นระหว่างการจัดวางหรือการให้ความร้อน

สาเหตุที่เป็นไปได้

รอยต่อไม่อยู่กึ่งกลาง Sleeve ตามข้อกำหนด
เส้นใยถูกดึงตอนเลื่อน Sleeve
Sleeve วางผิดตำแหน่งใน Heater
Heater Mode ไม่เหมาะ
เกิดแรงดึงระหว่างยกออก
ดัดปลาย Fiber เร็วเกินไป
รอยต่อมีข้อบกพร่องอยู่ก่อนแล้ว

แนวทางแก้

ตรวจชนิด Sleeve และกระบวนการ Heater ตามคู่มือ พร้อมตรวจการจัดเส้นใยให้ไม่มีแรงดึง

หากพบรอยต่อเสียหาย ต้องแก้ไขตามขั้นตอนที่เหมาะสม ไม่ใช้การหดซ้ำอย่างไม่มีเหตุผลเพื่อหวังให้เส้นใยกลับมาเชื่อมต่อ

㉒ วิธีจัด Fiber ลง Splice Tray ไม่ให้หัก

การจัดเก็บรอยสไปซ์ที่ถูกต้องช่วยลดแรงที่กระทำต่อเส้นใย

หลักสำคัญ

วาง Sleeve ในช่อง Splice Holder ให้ถูกต้อง
รักษา Minimum Bend Radius ของเส้นใย
ไม่หักมุมที่ปลาย Sleeve
ไม่ดึง Fiber ตึง
ไม่ไขว้เส้นใยจนเกิดแรงกด
เก็บ Slack ตามทางเดิน Tray
ตรวจฝา Tray ก่อนปิด
ไม่ใช้ Cable Tie รัด Bare Fiber โดยตรง
ตรวจจุดรับแรงของ Buffer Tube
ทดสอบหลังจัดเก็บ

หากการปิดฝาทำให้ Optical Loss เปลี่ยนผิดปกติ ต้องตรวจ Bend Loss และจุดกดทับก่อนสรุปว่ารอย Fusion Splice เสีย

㉓ ตัวอย่างวิเคราะห์ปัญหาหน้างาน

สมมติช่างกำลังสไปซ์สาย Single-mode 48 Core แล้วพบว่า Core 12, 13 และ 14 ขาดหลังยกออกจาก Fusion Splicer ติดต่อกัน

การตรวจครั้งที่ 1

บันทึกว่ารอยต่อไม่ได้ขาดระหว่าง Arc แต่ขาดหลังเปิด Clamp

การตรวจครั้งที่ 2

ตรวจภาพรอยสไปซ์ย้อนหลัง พบว่าไม่มีคำเตือน Fat, Thin หรือ Bubble ชัดเจน

การตรวจครั้งที่ 3

ตรวจ Fiber Stripper และขั้นตอนเช็ด Bare Fiber

การตรวจครั้งที่ 4

ทดลองปอก Fiber ทดสอบด้วย Stripper อีกตัวที่สภาพพร้อม

การตรวจครั้งที่ 5

ทำ Fusion Splicing ตามโหมดเดิมโดยใช้ Fiber ทดสอบ

การตรวจครั้งที่ 6

ตรวจผล Proof Test ตามระบบเครื่อง

การตรวจครั้งที่ 7

ทดลองยก Fiber ออกตามวิธีมาตรฐานของผู้ผลิต

การตรวจครั้งที่ 8

หาก Fiber ไม่ขาดซ้ำ ให้ตรวจ Stripper เดิมและวิธีจับสายเพิ่มเติม

การตรวจครั้งที่ 9

หลังระบุสาเหตุได้ จึงแก้ไข Core ของโครงการตามแผนและความยาวสำรอง

การตรวจครั้งที่ 10

หด Sleeve จัด Tray และทดสอบผลทางแสง

กรณีนี้เป็นตัวอย่างสมมติ แสดงให้เห็นว่ารอยต่อขาดหลัง Fusion ไม่ได้หมายความว่าต้องปรับ Arc Power เสมอไป

㉔ เมื่อไรควรหยุดสไปซ์ซ้ำและส่งเครื่องตรวจ?

ควรหยุดการใช้งานและตรวจเครื่องเพิ่มเติมเมื่อพบ

เส้นใยขาดซ้ำกับ Fiber ทดสอบที่เตรียมถูกต้อง
มี Arc Error ต่อเนื่อง
Motor Feed ผิดปกติ
Proof Test ทำงานผิดปกติ
เครื่องจับหรือปล่อย Fiber ไม่เป็นไปตามขั้นตอน
Clamp หรือ V-Groove ชำรุด
Splice Mode ที่เหมาะสมยังให้รอยต่อผิดรูปต่อเนื่อง
Self-Diagnostic ไม่ผ่าน
เครื่องได้รับแรงกระแทกหรือน้ำเข้า

หากเกี่ยวข้องกับระบบ Arc หรือมอเตอร์ละเอียด ควรให้ศูนย์บริการที่รองรับรุ่นเครื่องตรวจสอบ

㉕ Checklist ตรวจรอยสไปซ์ Fiber ขาดบ่อย

ระบุขั้นตอนที่ Fiber ขาด
บันทึก Core Number
ตรวจตำแหน่งที่ขาด
ตรวจสถานะ Live Fiber
ตรวจความยาว Fiber Slack
ตรวจชนิด Fiber
ตรวจ Fiber Stripper
ตรวจรอยบาดบน Bare Fiber
ตรวจวิธีทำความสะอาด
ตรวจ Lint-Free Wipe
ตรวจ Fiber Cleaver
ตรวจ Cleave Angle
ตรวจ V-Groove
ตรวจ Fiber Clamp
ตรวจ Holder
ตรวจ Splice Mode
ตรวจรูปทรงรอยต่อ
ตรวจ Bubble, Fat และ Thin Splice
ตรวจ Electrode Count
ตรวจ Arc Calibration เมื่อจำเป็น
ตรวจ Feed และ Overlap
ตรวจ Proof Test
ตรวจวิธียก Fiber ออกจากเครื่อง
ตรวจ Splice Protection Sleeve
ตรวจ Heater Mode
ตรวจ Bend Radius
ตรวจทางเดินใน Splice Tray
ตรวจจุดหนีบของ Closure
ทดสอบ Optical Loss
บันทึกผลการแก้ไข

㉖ คำถามที่พบบ่อยเกี่ยวกับสไปซ์ Fiber แล้วขาดตรงรอยต่อ

สไปซ์ Fiber แล้วขาดตรงรอยต่อบ่อย เกิดจากอะไร?

อาจเกิดจากเส้นใยมีรอยบาด การเตรียมปลายไม่ดี รอย Fusion ผิดปกติ หรือแรงดึงและการจัดเก็บหลังสไปซ์ไม่เหมาะสม

Fiber ขาดทันทีหลังสไปซ์ต้องแก้อะไรก่อน?

ตรวจรูปทรงรอยต่อและคุณภาพ Bare Fiber จากนั้นตรวจ Stripper, Cleaver และ Splice Mode

Fiber ขาดตอน Proof Test เกิดจากอะไร?

อาจเกี่ยวข้องกับความแข็งแรงของรอยเชื่อมหรือรอยเสียหายบนเส้นใยใกล้เคียง ต้องตรวจกระบวนการเตรียม Fiber และการสไปซ์

Fiber ขาดตอนเปิด Clamp เกิดจากอะไร?

อาจมีแรงดึงหรือแรงบิดเฉพาะจุด หรือเส้นใยมีความเสียหายอยู่ก่อนแล้ว

สไปซ์ Fiber ค่า Loss 0.00 dB ทำไมยังขาด?

เพราะ Estimated Loss เป็นค่าประเมินทางแสง ไม่ได้ยืนยันความแข็งแรงทางกลของรอยต่อ

Fiber Stripper ทำให้สายขาดได้ไหม?

ได้ หากใบมีดหรือวิธีปอกสร้างรอยบาดบนพื้นผิวแก้ว

Cleaver ทำให้รอยสไปซ์อ่อนแอได้ไหม?

หน้าตัดผิดปกติหรือความเสียหายใกล้ปลาย Fiber อาจกระทบคุณภาพรอยต่อได้

Arc Power ต่ำทำให้ Fiber ขาดไหม?

สภาวะการหลอมไม่เหมาะอาจเกี่ยวข้องกับความสมบูรณ์ของรอยต่อ แต่ไม่ควรสรุปจาก Arc Power เพียงอย่างเดียว

ต้องเพิ่ม Arc Power เพื่อให้รอยสไปซ์แข็งแรงไหม?

ไม่ควรเพิ่มโดยคาดเดา ต้องตรวจ Splice Mode, Feed และปัจจัยอื่นก่อน

Thin Splice ทำให้ Fiber ขาดง่ายไหม?

รอยคอดผิดปกติอาจลดความแข็งแรงของรอยเชื่อมได้

Fat Splice ทำให้ Fiber ขาดไหม?

รอยต่อบวมผิดปกติอาจมีข้อบกพร่อง แต่ต้องตรวจลักษณะและเกณฑ์ของเครื่อง

Bubble ทำให้รอยสไปซ์ไม่แข็งแรงไหม?

อาจมีผลได้หากเป็นข้อบกพร่องภายในรอยหลอมที่ไม่ผ่านเกณฑ์

Splice Protection Sleeve ช่วยป้องกัน Fiber ขาดไหม?

ช่วยป้องกันรอยสไปซ์ตามการออกแบบเมื่อเลือกและติดตั้งถูกต้อง แต่ไม่ได้แก้รอย Fusion ที่มีข้อบกพร่องอยู่ก่อนแล้ว

ทำไม Fiber ขาดหลังหด Sleeve?

อาจเกิดจากแรงดึงระหว่างเลื่อน Sleeve การวางผิดตำแหน่งหรือรอยต่อมีความเสียหายแฝง

Fiber ขาดหลังปิด Splice Tray เกิดจากอะไร?

ควรตรวจ Bend Radius จุดกดทับ แรงดึงและการจัด Slack

สไปซ์ใหม่กี่ครั้งถึงควรหยุดตรวจเครื่อง?

หากเกิดซ้ำโดยไม่ทราบสาเหตุ ควรหยุดตัดซ้ำและใช้ Fiber ทดสอบแยกปัญหา ไม่จำเป็นต้องรอให้ครบจำนวนครั้งใดก่อน

OTDR บอกได้ไหมว่า Fiber ขาดตรงรอยสไปซ์?

OTDR อาจช่วยระบุตำแหน่งเหตุการณ์หรือจุดขาดตามระยะทางได้ แต่ต้องใช้ข้อมูลเส้นทางและผลตรวจอื่นประกอบเพื่อยืนยันจุดจริง

ใช้ VFL ตรวจจุดขาดได้ไหม?

VFL ช่วยตรวจความผิดปกติบางประเภทได้ โดยเฉพาะในระยะและสภาพแวดล้อมที่เหมาะสม แต่ไม่สามารถใช้แทน OTDR หรือการวัด Loss ตามข้อกำหนดทั้งหมด

㉗ สรุป สไปซ์ Fiber แล้วขาดตรงรอยต่อบ่อย แก้อย่างไร?

เมื่อสไปซ์ Fiber แล้วขาดตรงรอยต่อบ่อย สิ่งสำคัญที่สุดคือระบุว่าขาดในขั้นตอนใด ไม่ควรสรุปทันทีว่าเครื่อง Fusion Splicer ใช้ Arc Power ไม่เหมาะสม

หากขาดระหว่าง Fusion หรือทันทีหลังสไปซ์ ให้ตรวจ Fiber Stripper, Bare Fiber, Cleaver, Splice Mode, Feed และสภาวะ Arc

หากขาดตอน Proof Test หรือยกออกจากเครื่อง ต้องตรวจความแข็งแรงของรอยต่อและแรงกระทำกับเส้นใยที่ยังไม่มี Protection Sleeve

หากขาดหลังหด Sleeve หรือจัดลง Splice Tray ให้ตรวจการป้องกันรอยต่อ Bend Radius แรงดึงและจุดกดทับ

comsiam แนะนำให้ตรวจทั้ง 10 จุดอย่างเป็นลำดับ และใช้ Fiber ทดสอบที่ทราบสภาพก่อนตัด Core ของโครงการซ้ำ เพื่อป้องกันการสูญเสียความยาว Fiber Slack โดยไม่จำเป็น

เมื่อแก้ไขแล้ว ต้องตรวจรูปทรงรอยต่อ ความสมบูรณ์ของ Splice Protection Sleeve และผล Optical Loss ตามเกณฑ์ตรวจรับ รวมถึงบันทึกข้อมูล Core และตำแหน่งที่ซ่อม

การเตรียมเส้นใยที่ถูกต้อง การหลอมเชื่อมที่เหมาะสม และการป้องกันแรงทางกลหลังสไปซ์ จะช่วยลดปัญหา Fiber ขาดซ้ำและเพิ่มความน่าเชื่อถือของระบบ Fiber Optic ในระยะยาว

ComSiam Professional Team
