วิธีเดินสายโทรศัพท์ Panasonic KX-TES824 แยกจากสายไฟ ลดสัญญาณรบกวนและเสียงฮัม

วิธีเดินสายโทรศัพท์ Panasonic KX-TES824 แยกจากสายไฟให้ถูกต้อง ควรจัดเส้นทางสายโทรศัพท์และสายไฟฟ้ากำลังให้เป็นสัดส่วน หลีกเลี่ยงการเดินขนานใกล้กันเป็นระยะทางยาว ใช้รางหรือท่อร้อยสายแยกตามมาตรฐาน และรักษาความสมบูรณ์ของคู่สายเพื่อช่วยลดสัญญาณรบกวน เสียงฮัม และความเสี่ยงด้านไฟฟ้า

ปัญหาโทรศัพท์มีเสียงจี่ เสียงฮัม เสียงแตก หรือมีสัญญาณรบกวนขณะสนทนา อาจมีสาเหตุจากการเดินสายใกล้อุปกรณ์ไฟฟ้า มอเตอร์ เครื่องจักร ระบบแสงสว่าง หรืออุปกรณ์ที่สร้างคลื่นแม่เหล็กไฟฟ้า แต่ก็อาจเกิดจากจุดต่อสายหลวม สายเสื่อมสภาพ หรือสายนอกจากผู้ให้บริการได้เช่นกัน

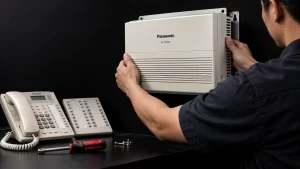

ตามคู่มือ Panasonic KX-TES824 ผู้ผลิตแนะนำให้ติดตั้งตู้สาขาห่างจากอุปกรณ์ที่สร้างสัญญาณรบกวนทางไฟฟ้า เช่น หลอดฟลูออเรสเซนต์ มอเตอร์ และโทรทัศน์ ส่วนการกำหนดระยะห่างของสายสื่อสารจากสายไฟต้องพิจารณาตามมาตรฐานงานเดินสายและสภาพหน้างานจริง

บทความนี้ ComSiam จะอธิบายวิธีเดินสายโทรศัพท์ Panasonic KX-TES824 แยกจากระบบไฟฟ้าอย่างละเอียด ตั้งแต่การเลือกเส้นทางสาย ระยะห่าง การใช้รางและท่อร้อยสาย การเดินสายผ่านฝ้าเพดาน การแก้เสียงฮัม ไปจนถึงวิธีทดสอบระบบก่อนส่งมอบงาน

① ทำไมต้องแยกสายโทรศัพท์ Panasonic KX-TES824 จากสายไฟ

สายโทรศัพท์เป็นวงจรสื่อสารที่สามารถได้รับผลกระทบจากสนามแม่เหล็กไฟฟ้าและแรงดันรบกวนจากอุปกรณ์ใกล้เคียง

หากเดินสายโทรศัพท์และสายไฟฟ้ากำลังในลักษณะที่ไม่เหมาะสม อาจเกิดปัญหาได้ทั้งด้านคุณภาพสัญญาณและความปลอดภัย

ปัญหาที่อาจเกิดขึ้น

ได้ยินเสียงฮัมขณะสนทนา
มีเสียงจี่หรือเสียงรบกวนเป็นช่วง ๆ
เสียงสนทนาไม่ชัดเจน
สัญญาณรบกวนเปลี่ยนไปตามการทำงานของเครื่องจักร
เกิดแรงดันเหนี่ยวนำบนคู่สาย
เพิ่มความเสี่ยงเมื่อฉนวนสายไฟฟ้าเสียหาย
ตรวจซ่อมระบบได้ยากเพราะสายหลายประเภทปะปนกัน

ข้อสำคัญ: การแยกสายช่วยลดความเสี่ยง แต่ไม่ได้รับประกันว่าจะกำจัดเสียงรบกวนทุกชนิดได้ ต้องตรวจคุณภาพสาย จุดต่อ อุปกรณ์ และระบบสายดินร่วมด้วย

② Panasonic KX-TES824 มีข้อแนะนำเรื่องสัญญาณรบกวนอย่างไร

Panasonic ระบุไว้ในคู่มือให้หลีกเลี่ยงการติดตั้งตู้สาขาใกล้อุปกรณ์ที่เป็นแหล่งกำเนิดสัญญาณรบกวนทางไฟฟ้า

ตัวอย่างแหล่งกำเนิดสัญญาณรบกวน

มอเตอร์ไฟฟ้า
หลอดฟลูออเรสเซนต์และวงจรขับหลอด
โทรทัศน์
เครื่องจักรอุตสาหกรรม
อุปกรณ์สวิตชิ่งกำลังสูง
ระบบควบคุมมอเตอร์แบบอินเวอร์เตอร์
เครื่องเชื่อมไฟฟ้า

การออกแบบเส้นทางสายจึงควรหลีกเลี่ยงแหล่งรบกวนเหล่านี้ด้วย ไม่ใช่ดูเฉพาะตำแหน่งติดตั้งตัวตู้

③ สายโทรศัพท์ต้องห่างจากสายไฟกี่เซนติเมตร

คำถามที่พบบ่อยคือ Panasonic KX-TES824 ต้องเดินสายโทรศัพท์ห่างจากสายไฟ 220V หรือ 230V กี่เซนติเมตร

ไม่มีระยะเดียวที่ใช้ได้กับทุกการติดตั้ง เพราะข้อกำหนดขึ้นอยู่กับประเภทสายไฟ กำลังไฟ ลักษณะรางหรือท่อ ตัวกั้น และมาตรฐานการติดตั้งที่ใช้

ตัวอย่างระยะอ้างอิงสำหรับงานสายสื่อสาร

คำแนะนำด้าน EMC ที่อ้างอิงมาตรฐาน EN 50174 มีตัวอย่างระยะสำหรับสายข้อมูลและสายไฟดังนี้

ลักษณะการติดตั้ง	ระยะอ้างอิง
สายไฟไม่มีชิลด์และสายข้อมูลไม่มีชิลด์ ไม่มีตัวกั้นโลหะ	200 มม.
ใช้ตัวกั้นอะลูมิเนียมตามข้อกำหนด	100 มม.
ใช้ตัวกั้นเหล็กตามข้อกำหนด	50 มม.

ตารางนี้เป็นตัวอย่างการแยกสายข้อมูลเพื่อควบคุมสัญญาณรบกวน ไม่ใช่ระยะขั้นต่ำที่ Panasonic กำหนดสำหรับ KX-TES824 และไม่สามารถใช้แทนข้อกำหนดความปลอดภัยทางไฟฟ้าของประเทศไทยได้โดยตรง

วิธีนำไปใช้จริง

ช่างควรตรวจมาตรฐานระบบไฟฟ้าและงานสายสื่อสารที่ใช้กับอาคารก่อนกำหนดระยะ โดยคำนึงถึงสายไฟฟ้ากำลังและสภาพแวดล้อมจริง

หากมีแหล่งรบกวนกำลังสูง ควรประเมินการเพิ่มระยะห่างหรือเลือกเส้นทางอื่น

④ เดินสายโทรศัพท์กับสายไฟในท่อเดียวกันได้ไหม

โดยทั่วไปควรแยกท่อร้อยสายโทรศัพท์ออกจากท่อร้อยสายไฟฟ้ากำลัง

ไม่ควรนำสายโทรศัพท์ทั่วไปและสายไฟ AC ใส่ท่อเดียวกันโดยไม่มีการออกแบบและการรับรองว่าการติดตั้งเป็นไปตามมาตรฐานที่เกี่ยวข้อง

เหตุผลที่ควรแยกท่อ

ลดโอกาสการรบกวนทางแม่เหล็กไฟฟ้า
ลดความเสี่ยงจากสายไฟกำลังชำรุด
ช่วยให้งานซ่อมบำรุงปลอดภัยขึ้น
แยกประเภทสายได้ชัดเจน
ง่ายต่อการเพิ่มและเปลี่ยนสายสื่อสาร
ลดความสับสนระหว่างวงจรไฟฟ้าและวงจรโทรศัพท์

หากหน้างานมีข้อจำกัดจนต้องเดินในระบบทางเดินสายร่วมกัน ต้องให้ผู้มีความชำนาญตรวจสอบระบบกั้นแยก ชนิดฉนวน และข้อกำหนดของมาตรฐานที่ใช้ก่อนดำเนินการ

⑤ ใช้รางเดินสายร่วมกันได้หรือไม่

รางเดินสายบางประเภทมีช่องแบ่งสำหรับระบบไฟฟ้าและระบบสื่อสาร

แต่การมีช่องแบ่งไม่ได้แปลว่าใช้งานร่วมกันได้ทุกกรณี

สิ่งที่ต้องตรวจสอบ

รางออกแบบให้แยกวงจรได้หรือไม่
ตัวกั้นเป็นวัสดุชนิดใด
มีระยะห่างตามข้อกำหนดหรือไม่
ตัวกั้นโลหะต่อสายดินถูกต้องหรือไม่
ฝารางและจุดต่ออยู่ในสภาพสมบูรณ์หรือไม่
สายแต่ละประเภทมีฉนวนเหมาะสมหรือไม่
ตรงตามมาตรฐานไฟฟ้าและสื่อสารที่เกี่ยวข้องหรือไม่

คำแนะนำ: หากสามารถทำได้ การจัดรางสายโทรศัพท์แยกจากรางไฟฟ้าจะช่วยให้งานติดตั้งและซ่อมบำรุงเข้าใจง่ายกว่า

⑥ วิธีเดินสายโทรศัพท์ Panasonic KX-TES824 บนฝ้าเพดาน

การเดินสายบนฝ้าเป็นรูปแบบที่พบได้บ่อยในสำนักงาน โรงแรม และอาคารพาณิชย์

ขั้นตอนที่ 1 สำรวจเส้นทาง

ตรวจว่าบริเวณเหนือฝ้ามีท่อไฟฟ้า รางสาย มอเตอร์ หรืออุปกรณ์อื่นอยู่ตรงไหน

ขั้นตอนที่ 2 กำหนดแนวสายโทรศัพท์

เลือกเส้นทางที่สามารถแยกจากสายไฟฟ้ากำลังและแหล่งรบกวนได้ตามมาตรฐาน

ขั้นตอนที่ 3 เลือกอุปกรณ์รองรับสาย

ใช้ราง ท่อ หรืออุปกรณ์พยุงสายที่เหมาะสม ไม่ปล่อยให้สายห้อยบนโครงฝ้าหรืออุปกรณ์อื่นโดยไม่มีการรองรับ

ขั้นตอนที่ 4 เดินสายตามเส้นทางที่กำหนด

หลีกเลี่ยงการดึงสายแรงเกินไป การหักงอสาย และการกดทับด้วยวัสดุหนัก

ขั้นตอนที่ 5 จัดทางลงเต้ารับ

ใช้ท่อหรืออุปกรณ์ป้องกันสายตามความเหมาะสม

ขั้นตอนที่ 6 ติดป้ายสาย

ระบุหมายเลขสายที่ต้นทางและปลายทาง

ขั้นตอนที่ 7 ตรวจสอบและทดสอบ

ตรวจความต่อเนื่องของคู่สายและความถูกต้องก่อนเชื่อมต่อเข้าตู้

⑦ ถ้าสายโทรศัพท์ต้องตัดผ่านสายไฟควรทำอย่างไร

ในบางพื้นที่ไม่สามารถหลีกเลี่ยงจุดที่สายสื่อสารต้องตัดผ่านเส้นทางสายไฟได้

ควรวางแผนจุดตัดผ่านให้สั้นที่สุดและใช้แนวตัดที่ใกล้มุมฉากตามแนวทางควบคุมสัญญาณรบกวน

หลักการสำคัญ

ลดความยาวช่วงที่สายอยู่ใกล้กัน
ใช้จุดตัดผ่านที่เหมาะสม
หลีกเลี่ยงการเดินขนานโดยไม่จำเป็น
รักษาระยะห่างและมาตรการป้องกันตามมาตรฐาน
ไม่ทำให้ฉนวนของสายทั้งสองระบบเสียหาย

การเดินตัดกันที่มุม 90 องศาเป็นแนวทางลดการรบกวน ไม่ได้ยกเว้นข้อกำหนดการป้องกันการสัมผัสไฟฟ้า

⑧ เดินสายโทรศัพท์ใกล้หลอดไฟฟลูออเรสเซนต์ได้ไหม

ควรหลีกเลี่ยงการเดินสายโทรศัพท์ใกล้ชุดวงจรของหลอดฟลูออเรสเซนต์หรืออุปกรณ์ขับหลอดที่สร้างสัญญาณรบกวน

สัญญาณของปัญหาที่อาจพบ

เสียงฮัมเกิดขึ้นเมื่อเปิดไฟ
เสียงรบกวนลดลงเมื่อปิดไฟ
มีเสียงจี่ในโทรศัพท์บางจุด
สัญญาณรบกวนเกิดเฉพาะช่วงเวลาที่ระบบแสงสว่างทำงาน

วิธีตรวจสอบ

ตรวจว่ารูปแบบเสียงสัมพันธ์กับการทำงานของแสงสว่างหรือไม่ จากนั้นให้ช่างตรวจเส้นทางสายและสภาพวงจรที่เกี่ยวข้องอย่างปลอดภัย

หากพบว่าสัญญาณรบกวนสัมพันธ์กับระบบแสงสว่างจริง ควรประเมินการปรับเส้นทางสายหรือแก้ไขอุปกรณ์ต้นเหตุ

⑨ วิธีเดินสายโทรศัพท์ใกล้มอเตอร์และเครื่องจักร

สำหรับโรงงานหรือพื้นที่ที่มีมอเตอร์ไฟฟ้า ควรประเมินแหล่งกำเนิดสัญญาณรบกวนมากกว่าสำนักงานทั่วไป

อุปกรณ์ที่ต้องระวัง

มอเตอร์ไฟฟ้าขนาดใหญ่
อินเวอร์เตอร์ควบคุมมอเตอร์
เครื่องเชื่อมไฟฟ้า
คอนแทคเตอร์
เครื่องจักรที่มีโหลดสวิตช์สูง
สายกำลังของเครื่องจักร

แนวทางออกแบบ

เลือกเส้นทางที่อยู่ห่างจากแหล่งรบกวน
ไม่เดินสายโทรศัพท์ขนานกับสายมอเตอร์ในระยะใกล้โดยไม่จำเป็น
ใช้ระบบรางหรือท่อที่เหมาะสม
พิจารณาการป้องกันสัญญาณรบกวนตามสภาพหน้างาน
ตรวจระบบสายดินและการเชื่อมประสานศักย์
ทดสอบคุณภาพการสนทนาขณะเครื่องจักรทำงานตามปกติ

⑩ ใช้สาย Cat5e หรือ Cat6 ลดสัญญาณรบกวนได้ไหม

สาย UTP Cat5e และ Cat6 ใช้โครงสร้างคู่สายบิดเกลียว ซึ่งช่วยลดการรับสัญญาณรบกวนบางประเภทเมื่อใช้คู่สายอย่างถูกต้อง

สามารถนำสายเหล่านี้มาใช้กับวงจรโทรศัพท์แอนะล็อกหรือโทรศัพท์ระบบที่เข้ากันได้ โดยต้องตรวจจำนวนตัวนำและผังขาให้ถูกต้อง

ข้อดีของสายคู่บิดเกลียว

ช่วยลดการรับสัญญาณรบกวนแบบต่างศักย์
มีการจัดคู่สายชัดเจน
สะดวกต่อการติดป้ายและตรวจสอบ
เหมาะกับการวางโครงสร้างสายภายในอาคารเมื่อเลือกชนิดให้ถูกต้อง

ข้อควรระวัง

ต้องใช้คู่สายที่เป็นคู่บิดเกลียวเดียวกัน
ไม่ควรแยกตัวนำจากคนละคู่มาใช้แทนคู่เดียวกัน
ต้องตรวจการเข้าหัวให้ตรงกับพอร์ตโทรศัพท์
ต้องเลือกสายทองแดงที่มีคุณสมบัติเหมาะสม
ไม่ควรใช้สายคุณภาพต่ำหรือสายตัวนำผสมที่ไม่ตรงข้อกำหนด

การเปลี่ยนเป็น Cat6 ไม่ได้รับประกันว่าจะช่วยแก้เสียงรบกวน หากต้นเหตุเกิดจากสายนอกชำรุดหรือภาคจ่ายไฟของอุปกรณ์

⑪ สายโทรศัพท์แบบมีชิลด์ดีกว่าแบบไม่มีชิลด์ไหม

สายมีชิลด์ (Shielded Cable) สามารถช่วยลดการรับสัญญาณรบกวนบางประเภทได้เมื่อออกแบบและติดตั้งอย่างเหมาะสม

แต่การใช้สายมีชิลด์ไม่ได้หมายความว่าจะดีกว่าทุกงาน

สิ่งที่ต้องพิจารณา

รายการ	สายไม่มีชิลด์	สายมีชิลด์
โครงสร้าง	ไม่มีชั้นป้องกันโลหะ	มีชั้นป้องกันเพิ่มเติม
ความซับซ้อนในการติดตั้ง	โดยทั่วไปน้อยกว่า	ต้องพิจารณาระบบชิลด์
การควบคุม EMI	อาศัยโครงสร้างสายและการเดินสาย	อาจช่วยเพิ่มการป้องกันเมื่อใช้อย่างถูกต้อง
ระบบสายดิน	ตามข้อกำหนดของระบบ	ต้องประเมินการต่อชิลด์และ Bonding

การต่อชิลด์ผิดวิธีอาจทำให้ประสิทธิภาพไม่เป็นไปตามที่คาดหวัง จึงควรให้ช่างที่มีความรู้ด้านระบบสื่อสารประเมินก่อนเลือกใช้งาน

⑫ วิธีแยกสายนอก CO และสาย Extension ออกจากสายไฟ

ทั้งสายนอก CO และสายภายใน Extension ต้องวางเส้นทางให้เหมาะสม

สายนอก CO

ควรตรวจเส้นทางจากผู้ให้บริการผ่านจุดรับสายเข้าอาคารและระบบป้องกัน ก่อนเข้าสู่ตู้สาขา

วงจร CO อาจมีแรงดันเรียกเข้าที่เป็นอันตรายได้ แม้ไม่ได้เชื่อมต่อกับสายไฟบ้านโดยตรง

สาย Extension

ควรแยกเส้นทางเดินสายจากพอร์ตภายในไปยังจุดกระจายสายและเต้ารับ

ตารางแนวทาง

ประเภทสาย	สิ่งที่ต้องตรวจ
CO	สายเข้าอาคาร ระบบป้องกัน จุดต่อ
Extension	จำนวนคู่สาย ระยะทาง เส้นทาง
AC	วงจรไฟฟ้า ราง ท่อ ระบบสายดิน
สายข้ามอาคาร	แรงดันกระชาก ระบบป้องกัน และ Bonding

⑬ วิธีเดินสายโทรศัพท์ผ่านตู้ MDF ไม่ให้เกิดเสียงรบกวน

จุดรวมสาย MDF หรือ Distribution Box ควรติดตั้งอย่างเป็นระเบียบและอยู่ในพื้นที่เหมาะสม

สิ่งที่ควรตรวจสอบ

จุดต่อแน่นหนา
ไม่มีร่องรอยการกัดกร่อน
ไม่มีสายไฟกำลังที่ไม่เกี่ยวข้องเข้ามาปะปน
ไม่ใช้คู่สายผิดคู่
สายไม่ถูกดึงรั้ง
มีป้ายหมายเลขคู่สาย
จุดต่อไม่มีความชื้น
ตู้และโครงสร้างโลหะได้รับการติดตั้งตามข้อกำหนดด้านความปลอดภัย

จุดต่อสายที่หลวมอาจทำให้เกิดเสียงรบกวนหรือสัญญาณขาดหายได้ แม้เส้นทางสายจะแยกจากสายไฟอย่างถูกต้องแล้วก็ตาม

⑭ วิธีแก้เสียงฮัม Panasonic KX-TES824 ทีละขั้นตอน

หากโทรศัพท์ภายในมีเสียงฮัม ควรตรวจสอบอย่างเป็นลำดับเพื่อแยกต้นเหตุ

ขั้นตอนที่ 1 ตรวจว่ามีปัญหากี่เครื่อง

หากมีปัญหาเครื่องเดียว ให้เริ่มตรวจที่โทรศัพท์ สายต่อเครื่อง และสายของจุดนั้น

หากมีปัญหาหลายเครื่องพร้อมกัน ควรตรวจส่วนที่ใช้งานร่วมกัน เช่น สายนอก ภาคจ่ายไฟ หรือจุดรวมสาย

ขั้นตอนที่ 2 ตรวจว่าเกิดเฉพาะการโทรภายนอกหรือไม่

ทดลองโทรระหว่างเบอร์ภายในและเปรียบเทียบกับการโทรผ่าน CO

หากปัญหาเกิดเฉพาะสายนอก อาจต้องตรวจคู่สายจากผู้ให้บริการหรืออุปกรณ์ต้นทาง

ขั้นตอนที่ 3 ตรวจเส้นทางสาย

ดูว่าสายโทรศัพท์เดินอยู่ใกล้สายไฟ มอเตอร์ หรืออุปกรณ์สร้างสัญญาณรบกวนหรือไม่

ขั้นตอนที่ 4 ตรวจคู่สาย

ตรวจว่ามีสายขาด จุดต่อหลวม คู่สายสลับ หรือใช้ตัวนำคนละคู่หรือไม่

ขั้นตอนที่ 5 ตรวจสายดิน

ให้ช่างตรวจระบบสายดินตามข้อกำหนด ห้ามถอดสายดินเพื่อทดลองแก้เสียงฮัม

ขั้นตอนที่ 6 ทดสอบหลังแก้ไข

ทดสอบการสนทนาหลายจุด และตรวจเสียงรบกวนในช่วงที่อุปกรณ์ไฟฟ้าบริเวณนั้นทำงาน

⑮ วิธีแยกว่าเสียงรบกวนมาจากสายไฟหรือสายโทรศัพท์

ตัวอย่างอาการและแนวทางวิเคราะห์

อาการ	สาเหตุที่ควรตรวจ
เสียงฮัมต่อเนื่อง	สาย จุดต่อ แหล่งรบกวน ระบบไฟ
เสียงดังเมื่อเครื่องจักรเริ่มทำงาน	EMI จากระบบเครื่องจักร
เสียงจี่เมื่อเปิดไฟ	วงจรแสงสว่างหรือการเดินสาย
เสียงรบกวนเฉพาะ CO1	สายนอก CO1 หรือวงจรที่เกี่ยวข้อง
เสียงรบกวนเฉพาะเบอร์ 105	เครื่องโทรศัพท์หรือสายจุดนั้น
เสียงรบกวนทุกเครื่อง	ระบบร่วม สายนอก หรืออุปกรณ์ต้นทาง

ตารางนี้ใช้เป็นแนวทางแยกสาเหตุ ไม่ใช่การวินิจฉัยที่แน่นอน

⑯ วิธีทดสอบสายโทรศัพท์หลังแยกจากสายไฟ

หลังปรับปรุงเส้นทางสาย ควรทดสอบทางกายภาพและการใช้งานจริง

รายการทดสอบ

ตรวจความถูกต้องของคู่สาย
ตรวจสายขาด
ตรวจสายลัดวงจร
ตรวจการสลับคู่
ตรวจจุดต่อและเต้ารับ
ตรวจสภาพฉนวน
ตรวจว่ามีสายถูกกดทับหรือไม่
ตรวจระยะห่างจากสายไฟตามแบบ
ทดสอบโทรภายใน
ทดสอบโทรออกผ่าน CO
ทดสอบรับสายเข้า
ตรวจเสียงรบกวนระหว่างสนทนา

ข้อควรระวัง: ก่อนใช้โหมดวัดความต้านทานหรือความต่อเนื่อง ต้องแยกคู่สายจากตู้และแหล่งแรงดันให้ปลอดภัยก่อน และไม่ใช้เครื่องมือทดสอบที่อาจทำให้วงจรเสียหาย

⑰ ตัวอย่างวางเส้นทางสายโทรศัพท์ในสำนักงาน

สมมุติสำนักงานมีโทรศัพท์ 16 เครื่อง แบ่งเป็นสองชั้น

ข้อมูลหน้างาน

ชั้น 1 มีโทรศัพท์ 8 จุด
ชั้น 2 มีโทรศัพท์ 8 จุด
ตู้ Panasonic KX-TES824 อยู่ในห้องระบบชั้น 1
มีจุดกระจายสายที่แต่ละชั้น
อาคารมีรางไฟฟ้าอยู่เหนือฝ้าเพดาน

แนวทางการออกแบบ

ขั้นตอนที่ 1: สำรวจตำแหน่งรางไฟฟ้า

ขั้นตอนที่ 2: กำหนดเส้นทางสายโทรศัพท์แยกจากระบบไฟฟ้าตามมาตรฐาน

ขั้นตอนที่ 3: คำนวณจำนวนคู่สายที่ต้องใช้ในแต่ละชั้น

ขั้นตอนที่ 4: เลือกสายและอุปกรณ์รองรับที่เหมาะสม

ขั้นตอนที่ 5: เดินสายจากตู้ไปยังจุดกระจายสาย

ขั้นตอนที่ 6: เดินสายจากจุดกระจายไปยังโทรศัพท์แต่ละจุด

ขั้นตอนที่ 7: ติดป้ายพอร์ตและหมายเลขสาย

ขั้นตอนที่ 8: ทดสอบสายและโทรศัพท์ทุกจุด

หากมีจุดที่ต้องตัดผ่านแนวไฟฟ้า ให้ช่างตรวจรูปแบบการตัดผ่านและระบบป้องกันก่อนทำงาน

⑱ ข้อผิดพลาดที่พบบ่อยในการเดินสายโทรศัพท์ใกล้สายไฟ

1. รวมสายโทรศัพท์กับสายไฟในท่อเดียวกันโดยไม่มีข้อกำหนดรองรับ

อาจก่อให้เกิดความเสี่ยงด้านความปลอดภัยและสัญญาณรบกวน

2. เดินสายขนานกับสายเครื่องจักรเป็นระยะทางยาว

เพิ่มโอกาสการรบกวนจากสนามแม่เหล็กไฟฟ้า

3. ใช้ตัวนำจากคนละคู่สาย

ทำให้การสมดุลของคู่สายลดลงและอาจรับสัญญาณรบกวนได้มากขึ้น

4. ใช้สายไม่มีคุณภาพ

อาจมีความต้านทานสูงหรือคุณสมบัติของคู่สายไม่เหมาะสม

5. เดินสายผ่านจุดที่มีความร้อนสูง

เสี่ยงต่อฉนวนสายเสื่อมสภาพ

6. ไม่ใช้รางหรืออุปกรณ์รองรับสาย

ทำให้สายถูกดึงหรือกดทับได้ง่าย

7. ไม่ตรวจสายดินและ Bonding

อาจทำให้ระบบป้องกันทางไฟฟ้าและมาตรการ EMC ไม่เป็นไปตามการออกแบบ

8. เปลี่ยนสายโดยไม่ตรวจต้นเหตุ

อาจเสียค่าใช้จ่ายโดยไม่สามารถแก้ปัญหาเสียงรบกวนได้

⑲ เช็กลิสต์ก่อนส่งมอบงานเดินสาย Panasonic KX-TES824

ตรวจเส้นทางสายโทรศัพท์ทั้งหมด
แยกเส้นทางจากสายไฟฟ้าตามข้อกำหนด
ตรวจรางและท่อร้อยสาย
ตรวจจุดตัดผ่านระบบไฟฟ้า
ตรวจระยะห่างตามมาตรฐานที่ใช้
ตรวจแหล่งสัญญาณรบกวนใกล้เคียง
ตรวจการใช้คู่สายให้ถูกต้อง
ตรวจสายไม่มีรอยชำรุด
ตรวจจุดต่อ MDF
ตรวจเต้ารับโทรศัพท์
ตรวจหมายเลขพอร์ต Extension
ตรวจสาย CO
ตรวจระบบสายดินโดยผู้ชำนาญ
ตรวจสายขาดและลัดวงจร
ทดสอบโทรภายใน
ทดสอบโทรเข้าและออก
ตรวจคุณภาพเสียงทุกจุด
บันทึกผลการทดสอบ
จัดทำแผนผังสายตามที่ติดตั้งจริง

⑳ คำถามที่พบบ่อยเกี่ยวกับการเดินสายโทรศัพท์ Panasonic KX-TES824 แยกจากสายไฟ

Panasonic KX-TES824 เดินสายโทรศัพท์กับสายไฟในท่อเดียวกันได้ไหม

โดยทั่วไปควรแยกท่อ หากต้องใช้ระบบทางเดินสายร่วมกันต้องมีการออกแบบที่สอดคล้องกับมาตรฐานด้านความปลอดภัยและการแยกวงจร

สายโทรศัพท์ต้องห่างสายไฟ 220V กี่เซนติเมตร

ไม่มีตัวเลขเดียวที่ใช้ได้ทุกกรณี ต้องพิจารณาชนิดสาย รางหรือท่อ กำลังไฟ และมาตรฐานที่เกี่ยวข้อง ไม่ควรนำค่าอ้างอิงด้าน EMI ไปใช้แทนข้อกำหนดความปลอดภัยโดยตรง

สายโทรศัพท์อยู่ใกล้สายไฟทำให้เสียงฮัมได้ไหม

เป็นไปได้ เพราะสัญญาณรบกวนทางแม่เหล็กไฟฟ้าอาจเหนี่ยวนำเข้าสู่คู่สาย แต่ต้องตรวจสาเหตุอื่นร่วมด้วย

ใช้สาย Cat6 ลดเสียงรบกวนโทรศัพท์ได้หรือไม่

อาจช่วยในบางกรณีเมื่อใช้คู่บิดเกลียวอย่างถูกต้อง แต่ไม่ได้รับประกันว่าแก้เสียงรบกวนทุกประเภทได้

สายโทรศัพท์เดินผ่านฝ้าเพดานได้ไหม

ได้ โดยใช้เส้นทางและอุปกรณ์รองรับสายที่เหมาะสม พร้อมแยกจากระบบไฟฟ้าตามมาตรฐานของอาคาร

สายโทรศัพท์ตัดผ่านสายไฟที่มุม 90 องศาได้หรือไม่

เป็นแนวทางช่วยลดการเหนี่ยวนำเมื่อจำเป็นต้องตัดผ่าน แต่ต้องรักษาการแยกวงจรและความปลอดภัยทางไฟฟ้าตามข้อกำหนดด้วย

ทำไมโทรศัพท์ Panasonic KX-TES824 มีเสียงจี่เฉพาะบางเครื่อง

อาจเกิดจากสาย จุดต่อ เต้ารับ ตัวเครื่องโทรศัพท์ หรือแหล่งรบกวนเฉพาะพื้นที่ ควรแยกตรวจทีละส่วน

โทรศัพท์มีเสียงฮัมต้องเปลี่ยนสายใหม่ทั้งหมดไหม

ไม่จำเป็น ควรตรวจจุดต่อ คู่สาย เส้นทาง และอุปกรณ์ก่อน หากพบปัญหาเฉพาะช่วงอาจแก้ไขเพียงช่วงนั้นได้

สามารถเดินสายโทรศัพท์ใกล้เครื่องปรับอากาศได้ไหม

ต้องประเมินแหล่งรบกวน ความร้อน น้ำหยด และเส้นทางสายไฟกำลังของเครื่องปรับอากาศ ควรหลีกเลี่ยงตำแหน่งเสี่ยง

ต้องใช้สายโทรศัพท์แบบมีชิลด์ทุกจุดหรือไม่

ไม่จำเป็น สายมีชิลด์เหมาะกับบางสภาพแวดล้อม แต่ต้องออกแบบและติดตั้งระบบชิลด์อย่างถูกต้องจึงจะได้ประโยชน์ตามที่ต้องการ

㉑ สรุปวิธีเดินสายโทรศัพท์ Panasonic KX-TES824 แยกจากสายไฟอย่างถูกต้อง

การเดินสายโทรศัพท์ Panasonic KX-TES824 ให้มีคุณภาพควรเริ่มจากการวางแผนเส้นทางสายที่แยกจากสายไฟฟ้ากำลังตามมาตรฐาน หลีกเลี่ยงอุปกรณ์สร้างสัญญาณรบกวน และเลือกสายคู่บิดเกลียวที่มีคุณสมบัติเหมาะสม

หากจำเป็นต้องตัดผ่านแนวสายไฟ ควรลดความยาวช่วงที่อยู่ใกล้กันและใช้วิธีติดตั้งที่ปลอดภัยตามข้อกำหนด ไม่ควรรวมวงจรโทรศัพท์กับสายไฟ AC ในท่อหรือรางเดียวกันโดยไม่มีมาตรการแยกที่ได้รับการออกแบบอย่างถูกต้อง

สำหรับปัญหาเสียงฮัมหรือเสียงจี่ ต้องตรวจทั้งสายนอก CO สาย Extension จุดต่อ MDF เครื่องโทรศัพท์ และแหล่งรบกวนทางไฟฟ้า ไม่ควรสรุปว่าเกิดจากสายไฟเพียงอย่างเดียว

การติดป้ายคู่สาย จัดทำแผนผัง และทดสอบทุกจุดหลังเดินสายเสร็จเป็นขั้นตอนที่ช่วยให้ระบบโทรศัพท์ใช้งานได้อย่างมีประสิทธิภาพและซ่อมบำรุงง่าย

ComSiam แนะนำให้ช่างติดตั้งตรวจมาตรฐานระบบสายสื่อสารและระบบไฟฟ้าของอาคารก่อนเริ่มเดินสาย พร้อมบันทึกเส้นทางสายและผลทดสอบคุณภาพเสียงทุกจุด เพื่อช่วยลดปัญหาสัญญาณรบกวนและเพิ่มความปลอดภัยในการใช้งานระยะยาว

ComSiam Professional Team
