วิธีจัดรอยสไปซ์หลายสิบ Core ให้ซ่อมง่ายในอนาคต พร้อมเทคนิค Splice Tray, Label และ Core Mapping

วิธีจัดรอยสไปซ์ Fiber Optic หลายสิบ Core ให้ซ่อมง่ายในอนาคต คือการแยกเส้นใยตาม Cable ID, Buffer Tube และหมายเลข Core แล้วจัดแต่ละกลุ่มลง Splice Tray ที่มีความจุเหมาะสม พร้อมทำ Label, Core Mapping และเผื่อความยาว Fiber สำหรับการซ่อม โดยไม่ให้เส้นใยถูกดัดหรือกดทับ

สำหรับสาย Backbone 48, 96 หรือ 144 Core ที่มีรอยต่อจำนวนมาก การจัดสายเพียงให้ดูเรียบร้อยยังไม่เพียงพอ เพราะเมื่อเกิดปัญหากับ Core ใด Core หนึ่ง ช่างต้องสามารถระบุตำแหน่งรอยสไปซ์ เปิด Tray ที่เกี่ยวข้อง และแก้ไขเฉพาะจุดได้โดยไม่รบกวนวงจรอื่น

ตัวอย่างเช่น สาย 48 Core ที่ต้องสไปซ์ครบทั้ง 48 เส้น อาจแบ่งเป็น 4 Splice Tray กลุ่มละ 12 Core หรือใช้ Tray 24 Core สองถาด ขึ้นอยู่กับความจุของอุปกรณ์และแผนบำรุงรักษา

หลักการสำคัญคือทุกรอยต่อควรมีตำแหน่งที่ตรวจสอบย้อนกลับได้ และทุกเส้นใยควรมีทางเดินกับความยาวสำรองที่เหมาะสม

บทความนี้ comsiam จะอธิบายวิธีจัด Splice Tray หลายชั้น การแยก Core 12–288 เส้น การจัด Service Loop การติด Label การทดสอบ และการจัดทำ As-Built เพื่อให้การซ่อมระบบ Fiber Optic ในอนาคตทำได้รวดเร็วและปลอดภัย

① ทำไมการจัดรอยสไปซ์หลายสิบ Core จึงสำคัญ?

งาน Fiber Optic ที่มีรอยต่อจำนวนมากมักเกิดปัญหาด้านการบำรุงรักษาเมื่อไม่มีระบบจัดสายที่ชัดเจน

ปัญหาที่พบ ได้แก่

• ไม่ทราบว่ารอยสไปซ์ของ Core ที่ต้องซ่อมอยู่ Tray ไหน
• Buffer Tube หลายกลุ่มไขว้กัน
• Fiber Slack สั้นเกินไป
• Splice Sleeve ซ้อนทับกัน
• Label ไม่ตรงกับ Core Mapping
• ต้องยกหลาย Tray เพื่อซ่อมเพียง Core เดียว
• Express Fiber ถูกกระทบระหว่างเปิด Closure
• มีรอยสไปซ์เก่าที่ไม่มีข้อมูลบันทึก

การวางแผนจัดสายตั้งแต่วันติดตั้งจึงช่วยลดความเสี่ยงและเวลาซ่อมบำรุงในระยะยาว

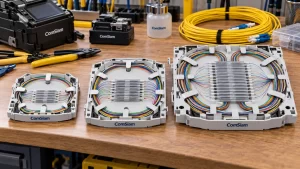

② Splice Tray คืออะไร และทำหน้าที่อะไร?

Splice Tray คือถาดที่ใช้รองรับและจัดเก็บรอยต่อเส้นใยแก้วนำแสงภายใน ODF หรือ Splice Closure

ส่วนประกอบที่พบทั่วไป ได้แก่

1. Splice Holder
2. ช่องเก็บ Splice Protection Sleeve
3. Fiber Routing Channel
4. Fiber Slack Storage
5. จุดยึด Buffer Tube หรือส่วนรองรับ
6. ฝาปิด Tray
7. จุดยึดเข้ากับ Closure
8. พื้นที่สำหรับหมายเลข Tray

Splice Tray ไม่ได้ทำหน้าที่หลอมเชื่อม Fiber แต่ช่วยป้องกันรอยต่อและรักษาการจัดเก็บเส้นใยหลังสไปซ์

③ ควรแบ่งรอยสไปซ์เป็นกลุ่มละกี่ Core?

จำนวน Core ต่อกลุ่มควรอ้างอิงจากความจุของ Splice Tray โครงสร้างสาย และการแบ่งวงจรตามแบบ

ตัวอย่างการแบ่งกลุ่มที่ใช้พิจารณาได้คือ

จำนวนรอยสไปซ์	แนวทางแบ่งกลุ่มตัวอย่าง
12	Tray 12 Core จำนวน 1 ถาด
24	Tray 12 Core 2 ถาด หรือ Tray 24 Core 1 ถาด
36	Tray 12 Core 3 ถาด หรือรูปแบบอื่นที่รองรับ
48	Tray 12 Core 4 ถาด หรือ Tray 24 Core 2 ถาด
72	Tray 24 Core 3 ถาด
96	Tray 24 Core 4 ถาด หรือ Tray 48 Core 2 ถาด
144	Tray 24 Core 6 ถาด หรือ Tray 48 Core 3 ถาด

ตารางนี้เป็นตัวอย่างการคำนวณจากจำนวนรอยสไปซ์ ไม่ใช่ข้อบังคับของทุกโครงการ

จำนวน Core ในสายไม่จำเป็นต้องเท่ากับจำนวนรอยสไปซ์จริง โดยเฉพาะงาน Mid-Span Access ที่มี Express Fiber ผ่านต่อโดยไม่ตัด

④ ควรแบ่ง Tray ตาม Core หรือ Buffer Tube?

มีแนวทางหลักสองแบบ

แบ่งตามช่วงหมายเลข Core

ตัวอย่าง

• Tray 1 = Core 1–12
• Tray 2 = Core 13–24
• Tray 3 = Core 25–36
• Tray 4 = Core 37–48

เหมาะกับงานที่มี Core Assignment เรียงต่อเนื่องและจำนวน Core ต่อกลุ่มชัดเจน

แบ่งตาม Buffer Tube

ตัวอย่าง

• Tray 1 = Tube 1
• Tray 2 = Tube 2
• Tray 3 = Tube 3
• Tray 4 = Tube 4

เหมาะกับสายที่ต้องการแยกกลุ่มตามโครงสร้าง Tube

วิธีเลือก

ควรพิจารณาว่าการแบ่งแบบไหนช่วยให้เข้าถึงรอยต่อได้ง่าย และตรงกับระบบบันทึกข้อมูลของโครงการมากที่สุด

หากจำเป็นต้องกระจาย Core ของ Tube เดียวไปหลาย Tray ต้องทำ Core Mapping ให้ชัดเจน

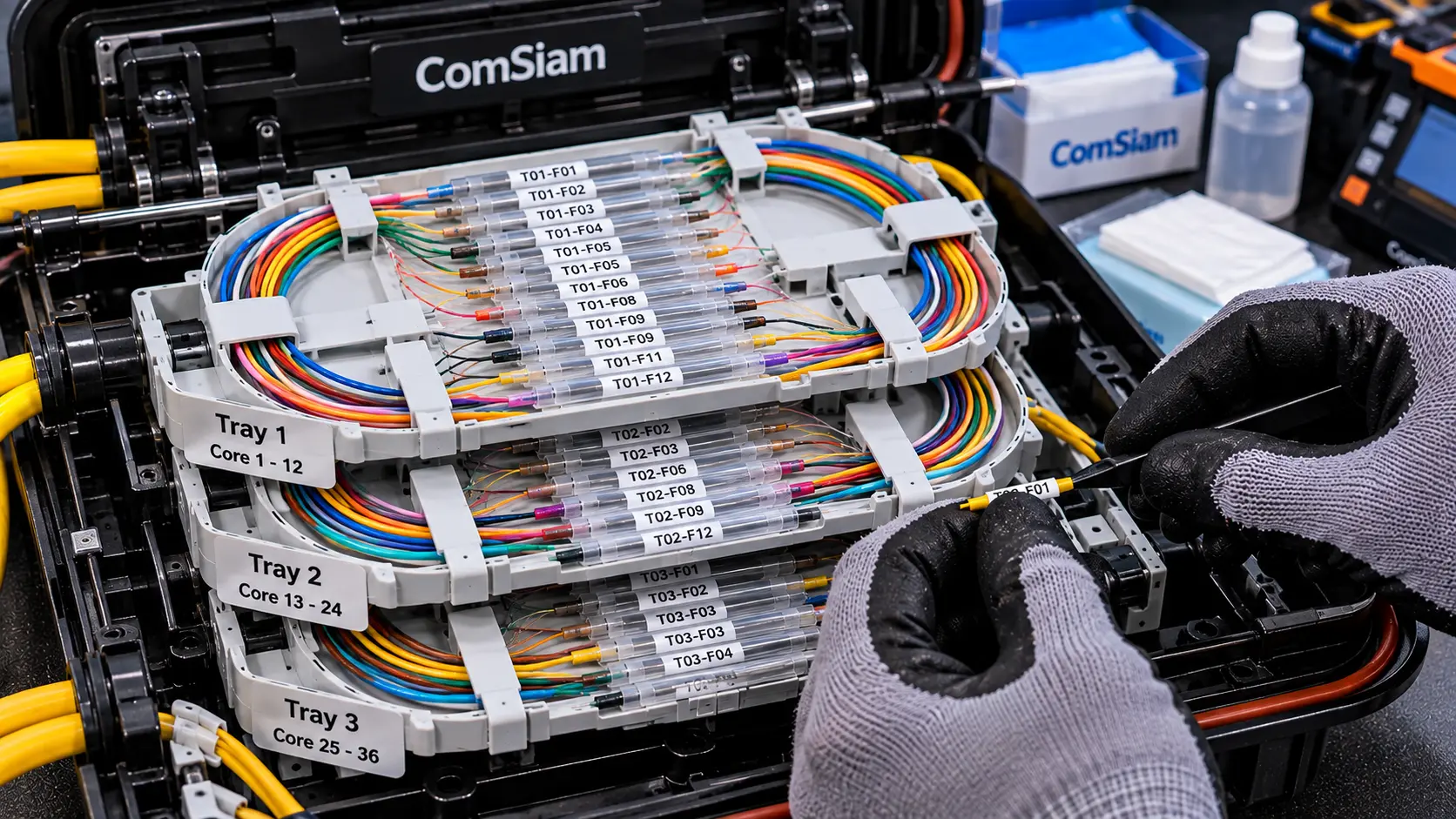

⑤ ตัวอย่างจัดรอยสไปซ์สาย Fiber 48 Core

สมมติว่าสาย Fiber 48 Core มีโครงสร้าง 4 Tube × 12 Core และต้องสไปซ์ทุกเส้น

สามารถแบ่งเป็น 4 Tray ได้ดังนี้

Tray	Tube	Core
Tray 01	Tube 01	1–12
Tray 02	Tube 02	13–24
Tray 03	Tube 03	25–36
Tray 04	Tube 04	37–48

ประโยชน์ของการจัดแบบนี้

1. ระบุรอยต่อจากหมายเลข Core ได้ง่าย
2. แยก Tube ไม่ให้ปะปน
3. เปิดซ่อมเฉพาะ Tray ได้เมื่ออุปกรณ์รองรับ
4. จัดทำ Core Mapping สะดวก
5. ลดความเสี่ยงต่อ Core ใน Tray อื่น

แต่หาก Closure รองรับเฉพาะ Tray 24 Core อาจใช้การแบ่งเป็นสองกลุ่มแทน

⑥ ตัวอย่างจัดรอยสไปซ์สาย Fiber 96 Core

สาย Fiber 96 Core แบบ 8 Tube × 12 Core อาจจัดได้ดังนี้

Tray	ช่วง Core
Tray 01	1–12
Tray 02	13–24
Tray 03	25–36
Tray 04	37–48
Tray 05	49–60
Tray 06	61–72
Tray 07	73–84
Tray 08	85–96

การใช้ 8 Tray แบบ 12 Core ช่วยแยกกลุ่มย่อยชัดเจน แต่ต้องตรวจว่า Closure รองรับจำนวนชั้นดังกล่าวหรือไม่

ทางเลือกอื่นคือใช้ Tray 24 Core จำนวน 4 ถาด หากความจุใช้งานจริงและพื้นที่จัดเก็บ Fiber เพียงพอ

⑦ ตัวอย่างจัดรอยสไปซ์สาย Fiber 144 Core

สำหรับงาน 144 Core แบบ 12 Tube × 12 Fiber หากต้องสไปซ์ครบทุกเส้น อาจเลือกแนวทางดังนี้

รูปแบบ A — 12 Core ต่อ Tray

ใช้ 12 ถาด โดยแต่ละถาดรับหนึ่งกลุ่ม Tube

รูปแบบ B — 24 Core ต่อ Tray

ใช้ 6 ถาด โดยแต่ละถาดจัดเก็บสองกลุ่ม Core

รูปแบบ C — 48 Core ต่อ Tray

ใช้ 3 ถาด หาก Tray รองรับจำนวนรอยต่อและ Slack Storage จริง

การเลือกระหว่างสามรูปแบบต้องพิจารณาความสะดวกในการซ่อมและพื้นที่ภายใน Closure ร่วมกัน

⑧ สาย 288 Core ควรจัดรอยต่ออย่างไร?

งาน 288 Core มีความซับซ้อนมากขึ้น เพราะอาจประกอบด้วย Buffer Tube จำนวนมาก Ribbon Fiber หรือการแบ่งกลุ่มตามโครงสร้างเฉพาะ

ก่อนจัดรอยต่อควรตรวจ

• จำนวน Fiber ต่อ Tube หรือ Ribbon
• จำนวนรอยสไปซ์จริง
• ความจุ Tray ต่อประเภท Splice
• ระบบระบุ Tube และ Tracer
• จำนวนชั้น Tray ที่ Closure รองรับ
• ความยาว Fiber Slack
• กลุ่มวงจรที่ต้องแยกเพื่อซ่อม
• แผนการขยายในอนาคต

ห้ามคำนวณจำนวน Tray จากจำนวน 288 Core โดยไม่ตรวจประเภท Splice เพราะ Ribbon Splice มีรูปแบบการจัดเก็บแตกต่างจาก Single Fusion Splice

⑨ Service Loop คืออะไร?

Service Loop คือความยาวสายหรือเส้นใยสำรองที่เตรียมไว้เพื่อรองรับการติดตั้ง การเปิดเข้าถึง และการซ่อมบำรุง

ในงาน Splice Closure อาจมีทั้ง

• Cable Slack ภายนอก Closure
• Buffer Tube Slack ภายใน
• Fiber Slack ภายใน Tray

แต่ละส่วนมีหน้าที่และข้อกำหนดต่างกัน

ไม่ควรใช้คำว่า Service Loop แล้วกำหนดความยาวเดียวให้กับทุกส่วนของระบบ

⑩ ควรเหลือ Fiber Slack เท่าไร?

ความยาวสำรองขึ้นอยู่กับรุ่น Splice Tray, Closure, ชนิดสาย และวิธีติดตั้ง

สิ่งที่ต้องพิจารณา ได้แก่

1. ระยะเดิน Fiber จากจุดเข้า Tray
2. ระยะจัดเก็บตาม Fiber Routing
3. ระยะสำหรับเตรียมปลายและสไปซ์
4. ระยะสำหรับยก Tray ออกมาซ่อม
5. ความยาวที่อาจสูญเสียจากการสไปซ์ใหม่
6. Bend Radius ขั้นต่ำ
7. ความจุพื้นที่เก็บสายสำรอง

ข้อควรระวัง

Fiber Slack มากเกินไปอาจทำให้เกิดการพันและกดทับภายใน Tray

Fiber Slack น้อยเกินไปอาจทำให้ไม่สามารถตัดแก้รอยต่อได้อีก

ต้องใช้ระยะตามคู่มือ Closure และ Splice Tray เป็นหลัก

⑪ วิธีจัด Fiber Slack ให้ซ่อมง่าย

ขั้นตอนสำคัญ

1. แยกเส้นใยตาม Core Assignment
2. ตรวจทางเดิน Fiber ของ Tray
3. จัด Fiber เข้าช่องที่ออกแบบ
4. ม้วนเส้นใยตามแนวโค้งที่รองรับ
5. ไม่บิด Fiber ระหว่างจัดเก็บ
6. ไม่ให้เส้นใยข้าม Splice Holder โดยไม่จำเป็น
7. แยกเส้นใยแต่ละกลุ่มให้ตรวจสอบง่าย
8. ไม่รัด Bare Fiber ด้วย Cable Tie
9. ตรวจตำแหน่งฝาปิด
10. ตรวจ Bend Radius อีกครั้งก่อนปิด Tray

การจัด Fiber Slack ที่ดีควรช่วยให้สามารถย้ายหรือเปิด Tray ตามกลไกของอุปกรณ์ได้โดยไม่ดึงเส้นใยกลุ่มอื่น

⑫ วิธีจัด Splice Sleeve ให้เป็นระเบียบ

Splice Protection Sleeve เป็นปลอกที่ใช้ป้องกันบริเวณรอยต่อ Fusion Splice

ควรจัด Sleeve ลงใน Splice Holder ตามตำแหน่งที่ออกแบบไว้

แนวทางจัด

• ใช้ Sleeve ขนาดที่ Holder รองรับ
• หด Sleeve ให้สมบูรณ์ก่อนจัดเก็บ
• ไม่วางปลอกทับกันเองเมื่อ Holder ไม่รองรับ
• ไม่ให้ Fiber หักมุมบริเวณปลาย Sleeve
• เรียงรอยต่อให้สัมพันธ์กับ Splice Position
• ไม่บังคับปลอกที่ใหญ่เกินช่อง
• ตรวจว่าปลอกไม่หลุดเมื่อยก Tray
• บันทึกหมายเลข Splice Position

หาก Sleeve ขนาด 60 มม. ไม่พอดีกับ Holder ที่ออกแบบสำหรับ 40 มม. ต้องเปลี่ยนอุปกรณ์ให้รองรับ ไม่ควรดัดแปลงโดยไม่มีข้อกำหนด

⑬ Bend Radius สำคัญอย่างไร?

Bend Radius คือรัศมีของส่วนโค้งในสายหรือเส้นใยแก้วนำแสง

หากจัด Fiber ด้วยรัศมีที่เล็กเกินไป อาจเกิด Macrobending Loss และทำให้สัญญาณลดลง

ตำแหน่งที่ต้องตรวจ ได้แก่

• จุดออกจาก Loose Tube
• จุดเข้า Splice Tray
• วง Fiber Slack
• ปลาย Splice Sleeve
• ช่องนำสาย
• จุดใกล้บานพับ Tray
• บริเวณที่ฝา Closure อาจกดทับ

ค่ารัศมีดัดขั้นต่ำต้องตรวจตามชนิด Fiber และอุปกรณ์ ไม่ควรใช้ค่าเดียวกับทุกสาย

⑭ วิธีติด Label Splice Tray

การติด Label ควรทำตั้งแต่ก่อนเริ่มสไปซ์ และใช้รูปแบบเดียวกันทั้งโครงการ

ตัวอย่าง

CL01-TR01-C001-012

หมายถึง Closure 01, Tray 01 และกลุ่ม Core 1–12

อีกตัวอย่าง

CL01-TR02-C013-024

หมายถึง Closure 01, Tray 02 และกลุ่ม Core 13–24

ควรติด Label ในตำแหน่งที่อ่านได้โดยไม่ต้องดึง Fiber ออกมาตรวจ

หากมีหลายสายอยู่ใน Closure เดียวกัน ควรเพิ่ม Cable ID ในข้อมูลเพื่อป้องกันหมายเลขซ้ำ

⑮ วิธี Label รอยสไปซ์ราย Core

การระบุรอยสไปซ์ควรใช้ตำแหน่งใน Splice Holder ควบคู่กับ Core Mapping

ตัวอย่าง

Splice Position	Incoming Core	Outgoing Core
S01	CAB01-C001	CAB02-C001
S02	CAB01-C002	CAB02-C002
S03	CAB01-C003	CAB02-C003
S04	CAB01-C004	CAB02-C004

ไม่จำเป็นต้องติดฉลากบน Bare Fiber โดยตรง เพราะอาจสร้างแรงกดหรือความเสียหาย

ควรใช้ Label ที่ Tube, Tray หรือจุดที่ระบบจัดเก็บรองรับ

⑯ Core Mapping คืออะไร?

Core Mapping คือเอกสารหรือข้อมูลที่ระบุว่า Core แต่ละเส้นเชื่อมต่อจากตำแหน่งใดไปยังตำแหน่งใด

ตัวอย่างข้อมูลสำคัญ ได้แก่

1. Cable ID
2. Tube Number
3. Fiber Number
4. Core Number
5. Splice Tray
6. Splice Position
7. สายต้นทาง
8. สายปลายทาง
9. ODF Port
10. สถานะวงจร

Core Mapping ที่ดีช่วยให้ช่างค้นหารอยต่อเป้าหมายโดยไม่ต้องเปิดทุก Tray

⑰ ตัวอย่างตาราง Core Mapping สำหรับ Splice Closure

Closure	Tray	Splice	สายต้นทาง	สายปลายทาง
CL01	TR01	S01	CAB01-C001	CAB02-C001
CL01	TR01	S02	CAB01-C002	CAB02-C002
CL01	TR02	S01	CAB01-C013	CAB03-C001
CL01	TR03	S05	CAB01-C029	CAB04-C005

ตารางนี้เป็นตัวอย่างรูปแบบการบันทึกข้อมูล ไม่ใช่แบบการเชื่อมต่อของโครงข่ายใดโดยเฉพาะ

สำหรับงานจริงควรเพิ่มตำแหน่ง Tube, Fiber Color, Port และรายละเอียดการทดสอบตามข้อกำหนดของโครงการ

⑱ ควรแยก Live Fiber กับ Spare Fiber อย่างไร?

Live Fiber คือเส้นใยที่กำลังให้บริการหรือมีการใช้งานตามระบบ

Spare Fiber คือเส้นใยที่สำรองไว้สำหรับใช้งานในอนาคต

ควรแยกข้อมูลสถานะทั้งสองกลุ่มใน Core Mapping และระบบบริหารวงจร

แนวทางที่ควรทำ

• ระบุหมายเลข Core ให้ชัดเจน
• บันทึกสถานะวงจร
• กำหนดสิทธิ์ก่อนทำงานกับ Live Fiber
• ไม่เคลื่อนหรือดึงเส้นใยโดยไม่จำเป็น
• ใช้ Fiber Identification ที่ได้รับอนุญาต
• ตรวจปลายทางก่อนตัดหรือสไปซ์
• เก็บ Spare Fiber อย่างเป็นระบบ
• อัปเดตสถานะหลังเปลี่ยนการใช้งาน

ห้ามสรุปว่าเส้นใยไม่มีสัญญาณเพียงเพราะไม่ได้ต่ออยู่กับอุปกรณ์ที่มองเห็น ต้องตรวจตามขั้นตอนความปลอดภัยของโครงข่าย

⑲ วิธีจัด Express Fiber ไม่ให้กระทบระหว่างซ่อม

Express Fiber คือเส้นใยที่ผ่านจุด Mid-Span โดยไม่ต้องตัดหรือสไปซ์ ณ ตำแหน่งนั้น

ในการจัด Closure ควรแยกการจัดเก็บ Express Fiber ออกจากบริเวณรอยสไปซ์ที่ต้องเข้าถึงบ่อย

แนวทาง ได้แก่

1. ใช้ช่องจัดเก็บ Express Fiber ที่ Closure รองรับ
2. รักษาความต่อเนื่องของ Tube หรือ Fiber
3. ไม่ดึง Express Fiber ข้าม Tray โดยไม่จำเป็น
4. ไม่ให้ Fiber ถูกบิด
5. ตรวจ Bend Radius
6. ติด Label กลุ่มที่ผ่านต่อ
7. ไม่วางเครื่องมือกดทับ
8. ตรวจตำแหน่งก่อนปิดฝา

ในงาน Mid-Span Access ที่มีวงจรกำลังใช้งาน การเคลื่อน Express Fiber อาจทำให้สัญญาณสะดุดได้แม้ไม่ได้ตัดเส้นใย

⑳ วิธีจัดรอยสไปซ์ให้ซ่อม Core เดียวได้โดยไม่รื้อทั้ง Tray

การออกแบบที่ดีต้องช่วยให้ช่างระบุและเข้าถึงรอยต่อเป้าหมายได้อย่างปลอดภัย

แนวทาง

• แบ่ง Core เป็นกลุ่มชัดเจน
• มีหมายเลข Splice Position
• ติด Label Tray
• ไม่พัน Fiber หลาย Core รวมกันจนแยกยาก
• ใช้ Fiber Routing ตามการออกแบบ
• เก็บ Slack อย่างเหมาะสม
• ไม่บีบ Sleeve แน่นเกินไป
• บันทึก Core Mapping ที่เป็นปัจจุบัน

หากต้องซ่อม Core 17 ช่างควรทราบว่าอยู่ Closure ใด, Tray ใด, Splice Position ใด และเชื่อมกับ Cable ID ไหน ก่อนเปิดอุปกรณ์

แต่ไม่ควรรับประกันว่าสามารถซ่อม Core เดียวโดยไม่แตะต้องส่วนอื่นได้ทุกกรณี เพราะขึ้นอยู่กับโครงสร้างของ Tray และเส้นทาง Fiber จริง

㉑ วิธีซ่อมรอยสไปซ์ที่มี Loss สูง

ขั้นตอนที่ 1 ตรวจผลการทดสอบ

ใช้ผลจาก OTDR หรือเครื่องมือที่เหมาะสมเพื่อช่วยระบุตำแหน่งเหตุการณ์ผิดปกติ

ขั้นตอนที่ 2 ตรวจ Core Mapping

ยืนยันหมายเลข Cable, Tube, Core และ Splice Position

ขั้นตอนที่ 3 ขออนุญาตทำงาน

หากเป็น Live Fiber ต้องดำเนินการตามแผนควบคุมผลกระทบ

ขั้นตอนที่ 4 เปิด Closure

เปิดตามคู่มือและป้องกันสิ่งสกปรกเข้าสู่ระบบ

ขั้นตอนที่ 5 ระบุ Tray ที่ต้องซ่อม

ตรวจ Label และข้อมูล As-Built ก่อนย้าย Tray

ขั้นตอนที่ 6 ตรวจการจัดเก็บ Fiber

ตรวจว่ามี Bend Loss, แรงกด หรือ Sleeve ผิดตำแหน่งหรือไม่

ขั้นตอนที่ 7 ประเมินความจำเป็นในการสไปซ์ใหม่

ไม่จำเป็นต้องตัดสไปซ์ใหม่ทุกครั้งที่พบ Loss สูง หากสาเหตุเกิดจากการจัดสายหรือแรงกดที่สามารถแก้ไขได้ตามวิธีที่เหมาะสม

ขั้นตอนที่ 8 เตรียม Fiber สำหรับสไปซ์ใหม่

หากต้องสไปซ์ใหม่ ให้ตรวจความยาว Slack และตัดเฉพาะเส้นที่ได้รับอนุญาต

ขั้นตอนที่ 9 Fusion Splicing

ทำความสะอาด Cleave และสไปซ์ตามขั้นตอนเครื่อง

ขั้นตอนที่ 10 จัด Sleeve และ Slack

วางรอยต่อใน Holder และตรวจ Bend Radius

ขั้นตอนที่ 11 ทดสอบซ้ำ

วัดตามเกณฑ์ตรวจรับ

ขั้นตอนที่ 12 อัปเดต As-Built

บันทึกการเปลี่ยนแปลงและผลการซ่อม

㉒ วิธีลดการรบกวน Core อื่นระหว่างซ่อม

หลักการสำคัญคือเตรียมข้อมูลและพื้นที่ทำงานให้พร้อมก่อนเปิด Tray

สิ่งที่ควรปฏิบัติ ได้แก่

1. ตรวจ Closure ID
2. ตรวจ Tray Number
3. ตรวจหมายเลข Splice Position
4. ยืนยัน Core ที่จะซ่อม
5. แยกเครื่องมือจาก Express Fiber
6. เปิด Tray ตามกลไกที่ผู้ผลิตกำหนด
7. ไม่ดึง Fiber ข้าม Tray
8. ไม่ย้าย Sleeve ของ Core อื่น
9. รองรับ Tray ขณะทำงาน
10. ตรวจสัญญาณและสภาพรอยต่อหลังปิด

สำหรับงานที่มีวงจรสำคัญ ควรมีแผนสำรองและขั้นตอนอนุมัติการเปลี่ยนแปลงก่อนเริ่มงาน

㉓ ปัญหาที่พบบ่อยเมื่อจัด Splice Tray ไม่ดี

1. Fiber พันกัน

ทำให้หาตำแหน่งรอยต่อยาก

2. Service Loop สั้นเกินไป

ทำให้ไม่สามารถสไปซ์ใหม่ได้สะดวก

3. Sleeve ซ้อนทับกัน

อาจเกิดแรงกดหรือหลุดจาก Holder

4. Label ไม่ตรงกับ Core

เสี่ยงตัดหรือสไปซ์ผิดเส้น

5. Tray แน่นเกินความจุ

ทำให้จัด Fiber ไม่ได้ตาม Bend Radius

6. Tube หลายกลุ่มเข้า Tray โดยไม่มีผัง

ทำให้ช่างต้องไล่ตรวจเส้นใยใหม่

7. Live Fiber และ Spare Fiber ไม่มีข้อมูลแยก

เพิ่มความเสี่ยงต่อวงจรที่กำลังใช้งาน

8. Express Fiber อยู่ใกล้จุดซ่อมมากเกินไป

ทำให้การเปิดหรือย้าย Tray อาจกระทบเส้นที่ผ่านต่อ

9. ไม่บันทึกการแก้ไข

As-Built ไม่ตรงกับสภาพจริง

10. ไม่ตรวจหลังปิด Closure

อาจไม่พบ Bend Loss ที่เกิดขณะปิดกล่อง

㉔ Checklist จัดรอยสไปซ์หลายสิบ Core

• ตรวจ Cable ID ทุกเส้น
• ตรวจจำนวน Core และ Tube
• ตรวจ Core Assignment
• ตรวจจำนวนรอยสไปซ์จริง
• เลือก Tray ให้ตรงความจุ
• ตรวจขนาด Splice Sleeve
• กำหนดกลุ่ม Core ต่อ Tray
• กำหนด Tray Number
• กำหนด Splice Position
• ตรวจทางเดิน Buffer Tube
• ตรวจพื้นที่ Fiber Slack
• รักษา Bend Radius
• แยก Express Fiber
• ระบุ Live และ Spare Fiber
• ติด Label ก่อนสไปซ์
• วาง Sleeve ตาม Holder
• ตรวจการเปิดและยก Tray
• ตรวจฝาปิดและแรงกดทับ
• ทดสอบ Optical Loss
• จัดทำ Core Mapping
• บันทึก As-Built
• ถ่ายภาพภายใน Closure เพื่ออ้างอิงการซ่อม

㉕ คำถามที่พบบ่อยเกี่ยวกับการจัดรอยสไปซ์

สาย Fiber 48 Core ควรใช้กี่ Splice Tray?

หากต้องสไปซ์ครบ 48 จุด อาจใช้ Tray 12 Core จำนวน 4 ถาด หรือ Tray 24 Core จำนวน 2 ถาด เมื่อความจุจริงรองรับ

สาย Fiber 96 Core ควรแบ่ง Tray อย่างไร?

สามารถแบ่งตาม Tube หรือช่วงหมายเลข Core โดยพิจารณาความจุ Tray และความสะดวกในการซ่อม

สาย Fiber 144 Core ต้องใช้ Tray 48 Core สามถาดไหม?

ไม่จำเป็นทุกกรณี ต้องนับจำนวนรอยสไปซ์จริงและตรวจประเภท Sleeve กับความจุของอุปกรณ์

Fiber Slack ควรยาวเท่าไร?

ขึ้นอยู่กับ Splice Tray, Closure และวิธีบำรุงรักษา ต้องอ้างอิงข้อกำหนดของผู้ผลิต

Splice Sleeve ซ้อนกันได้ไหม?

ทำได้เฉพาะรูปแบบที่ Splice Holder ออกแบบรองรับ ไม่ควรวางซ้อนเองจนเกิดแรงกด

ควรจัด Core ตาม Tube หรือหมายเลข Core?

ได้ทั้งสองแนวทาง โดยเลือกให้ตรงกับ Core Mapping และความสะดวกในการซ่อม

Express Fiber คืออะไร?

เป็นเส้นใยที่ผ่านจุด Mid-Span โดยไม่จำเป็นต้องตัดหรือสไปซ์ ณ ตำแหน่งนั้น

สไปซ์ใหม่หนึ่ง Core ต้องเปิดทุก Tray ไหม?

ไม่ควรจำเป็นหากมีการจัดการและทำ Label ที่ดี แต่ขึ้นอยู่กับรูปแบบ Closure และทางเดิน Fiber จริง

วิธีป้องกันสไปซ์ผิด Core ทำอย่างไร?

ตรวจ Cable ID, Tube, Core, Tray และ Splice Position ร่วมกับ Core Mapping ก่อนสไปซ์

Splice Tray ทำให้ Loss สูงได้ไหม?

การจัด Fiber ภายใน Tray ผิดวิธีอาจทำให้ Bend Loss หรือแรงกดทับเพิ่มขึ้น แม้รอย Fusion Splice จะทำได้ดี

ควรถ่ายภาพภายใน Closure ก่อนปิดไหม?

ควรทำเมื่อข้อกำหนดโครงการอนุญาต เพราะช่วยตรวจสอบสภาพก่อนส่งมอบและเป็นข้อมูลสำหรับซ่อมในอนาคต

㉖ สรุป วิธีจัดรอยสไปซ์หลายสิบ Core ให้ซ่อมง่าย

การจัดรอยสไปซ์ Fiber Optic หลายสิบ Core ให้ซ่อมง่ายต้องเริ่มจากการแบ่งกลุ่ม Tube และ Core อย่างเป็นระบบ เลือก Splice Tray ที่รองรับจำนวนรอยต่อจริง และจัด Fiber Slack ให้เหมาะสมกับพื้นที่ภายใน Closure

ควรใช้ Label ที่ระบุ Cable ID, Tube Number, Core Number, Tray Number และ Splice Position เพื่อให้สามารถค้นหารอยต่อเป้าหมายได้รวดเร็ว

นอกจากนี้ต้องแยก Express Fiber ที่ผ่านต่อออกจากบริเวณรอยสไปซ์ที่อาจต้องเข้าซ่อมบ่อย และตรวจ Bend Radius รวมถึงแรงกดทับทุกครั้งก่อนปิดอุปกรณ์

comsiam แนะนำให้จัดทำ Core Mapping และ As-Built ควบคู่กับการติดตั้งจริง โดยบันทึกตำแหน่งของรอยต่อทุก Core รวมถึงผลทดสอบและการเปลี่ยนแปลงหลังซ่อม

ระบบ Splice Tray ที่ดีไม่ได้มีเพียงความสวยงาม แต่ต้องช่วยให้ช่างระบุจุดเสียหาย ซ่อมเฉพาะวงจรที่เกี่ยวข้อง และลดความเสี่ยงต่อเส้นใยอื่นภายใน Closure ได้

การวางแผนตั้งแต่ต้นจึงช่วยประหยัดเวลาซ่อม ลดความผิดพลาด และเพิ่มความน่าเชื่อถือของโครงข่าย Fiber Optic ในระยะยาว

ComSiam Professional Team
