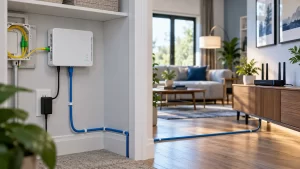

Fiber Patch Cord คืออะไร? สายสั้นที่เห็นข้าง ONT ใช้ทำอะไร

Fiber Patch Cord คือสายไฟเบอร์ออฟติกสำเร็จรูปที่มี Connector อยู่ที่ปลายสาย ใช้สำหรับเชื่อมอุปกรณ์หรือจุดต่อ Fiber เข้าหากัน เช่น เชื่อมจากกล่อง ATB ไปยัง ONT ของอินเทอร์เน็ตบ้าน

สายเส้นเล็กที่เห็นอยู่ข้าง ONT ในบ้านจำนวนมากก็คือ Fiber Patch Cord นั่นเอง โดยในระบบ FTTH ที่ใช้กันทั่วไป มักเป็นสาย Single Mode และอาจใช้หัว SC/APC สีเขียวตามระบบของผู้ให้บริการ

สำหรับผู้ใช้งานทั่วไป comsiam แนะนำว่าอย่ามอง Patch Cord เป็นเพียงสายสั้นธรรมดา เพราะถ้าสายถูกพับ หนีบ สกปรก หรือใช้ Connector ผิดประเภท อาจทำให้ Optical Loss เพิ่มขึ้นจนเกิดอาการเน็ตหลุดหรือไฟ LOS ขึ้นได้

หากต้องเปลี่ยนสาย ย้าย ONT หรือแก้จุดต่อ สามารถดูรายละเอียด บริการตรวจและสไปซ์สายไฟเบอร์ออฟติก สำหรับงานตรวจหัว Fiber เชื่อมสาย และวัดค่า Optical ได้

① Fiber Patch Cord คืออะไร

Fiber Patch Cord คือสาย Optical Cable ที่มี Connector ติดอยู่ที่ปลายสายจากโรงงานหรือผ่านการ Terminate มาเรียบร้อยแล้ว

สามารถนำไปเสียบใช้งานได้ทันที

ไม่ต้อง Fusion Splice ทุกครั้ง

② Patch Cord ใช้ทำอะไรในบ้าน

ในระบบ FTTH มักใช้เชื่อมระหว่าง

ATB / Fiber Outlet
↓
Fiber Patch Cord
↓
ONT

เป็นช่วงสุดท้ายก่อน Optical Signal เข้าสู่อุปกรณ์ของผู้ใช้

③ ทำไมไม่ต่อ Drop Fiber เข้า ONT ตรง ๆ เลย

บางระบบทำได้ แต่การใช้ ATB + Patch Cord มีข้อดีมากกว่า เช่น

เปลี่ยนสายง่าย
Service ง่าย
ป้องกันจุด Splice
แยกสาย Backbone ออกจากสายใช้งาน

จึงเป็นโครงสร้างที่เรียบร้อยกว่า

④ ATB คืออะไร

ATB เป็นกล่อง Termination สำหรับเก็บ

Fiber Splice
Adapter
สายสำรอง

แล้วใช้ Patch Cord ต่อออกไปยัง ONT

⑤ Patch Cord ต่างจาก Drop Fiber อย่างไร

Patch Cord มักเป็นสายสำเร็จรูปที่มี Connector อยู่แล้ว

ส่วน Drop Fiber เป็นสายที่ใช้เดินจากระบบภายนอกหรือจุดกระจายมายังบ้าน

Drop Fiber มักมีโครงสร้างแข็งแรงกว่าสำหรับ Route หลัก

⑥ Patch Cord ต่างจาก Pigtail อย่างไร

Patch Cord มี Connector สองปลาย

Pigtail มี Connector เพียงด้านเดียว

อีกด้านเป็น Bare Fiber สำหรับ Fusion Splice

⑦ Patch Cord ใช้แทน Pigtail ได้ไหม

ไม่ควรใช้แทนกันโดยไม่ดูงาน

Pigtail ถูกออกแบบมาเพื่อเชื่อมกับ Bare Fiber

Patch Cord ถูกออกแบบมาเพื่อเชื่อม Connector-to-Connector

⑧ Patch Cord มีหัวกี่แบบ

มีหลายแบบ เช่น

และแต่ละแบบยังมี

อีกด้วย

⑨ Patch Cord ในบ้านส่วนใหญ่ใช้หัวอะไร

ระบบ FTTH จำนวนมากใช้ SC/APC

มักเห็นเป็นหัวสีเขียว

แต่ควรตรวจระบบจริงก่อนซื้อสายใหม่

⑩ หัวสีเขียวหมายถึงอะไร

โดยทั่วไปหมายถึง APC

หรือ Angled Physical Contact

หน้าสัมผัสถูกขัดเอียงเพื่อช่วยลด Reflection

⑪ หัวสีฟ้าหมายถึงอะไร

โดยทั่วไปหมายถึง UPC

หรือ Ultra Physical Contact

หน้าสัมผัสต่างจาก APC

ไม่ควรนำ APC กับ UPC มาเสียบชนกันโดยตรง

⑫ Patch Cord SC/APC กับ SC/UPC ใช้แทนกันได้ไหม

ไม่ควร

แม้ Connector จะเป็น SC เหมือนกัน แต่ End Face ต่างกัน

อาจทำให้

Loss สูงขึ้น
Reflection สูง
Link ไม่เสถียร

ได้

⑬ Patch Cord ต้องเป็น Single Mode หรือ Multimode

ต้องตรงกับระบบ

FTTH ส่วนใหญ่ใช้ Single Mode

จึงควรใช้ Single Mode Patch Cord ที่เหมาะกับ Connector และ Wavelength ของระบบ

⑭ Single Mode มักใช้สายสีอะไร

Jacket ของ Single Mode Patch Cord มักพบสีเหลืองในงาน Data Center หรือ Telecom

แต่ในงาน FTTH อาจมีสีอื่นได้

จึงไม่ควรดูจากสี Jacket อย่างเดียว

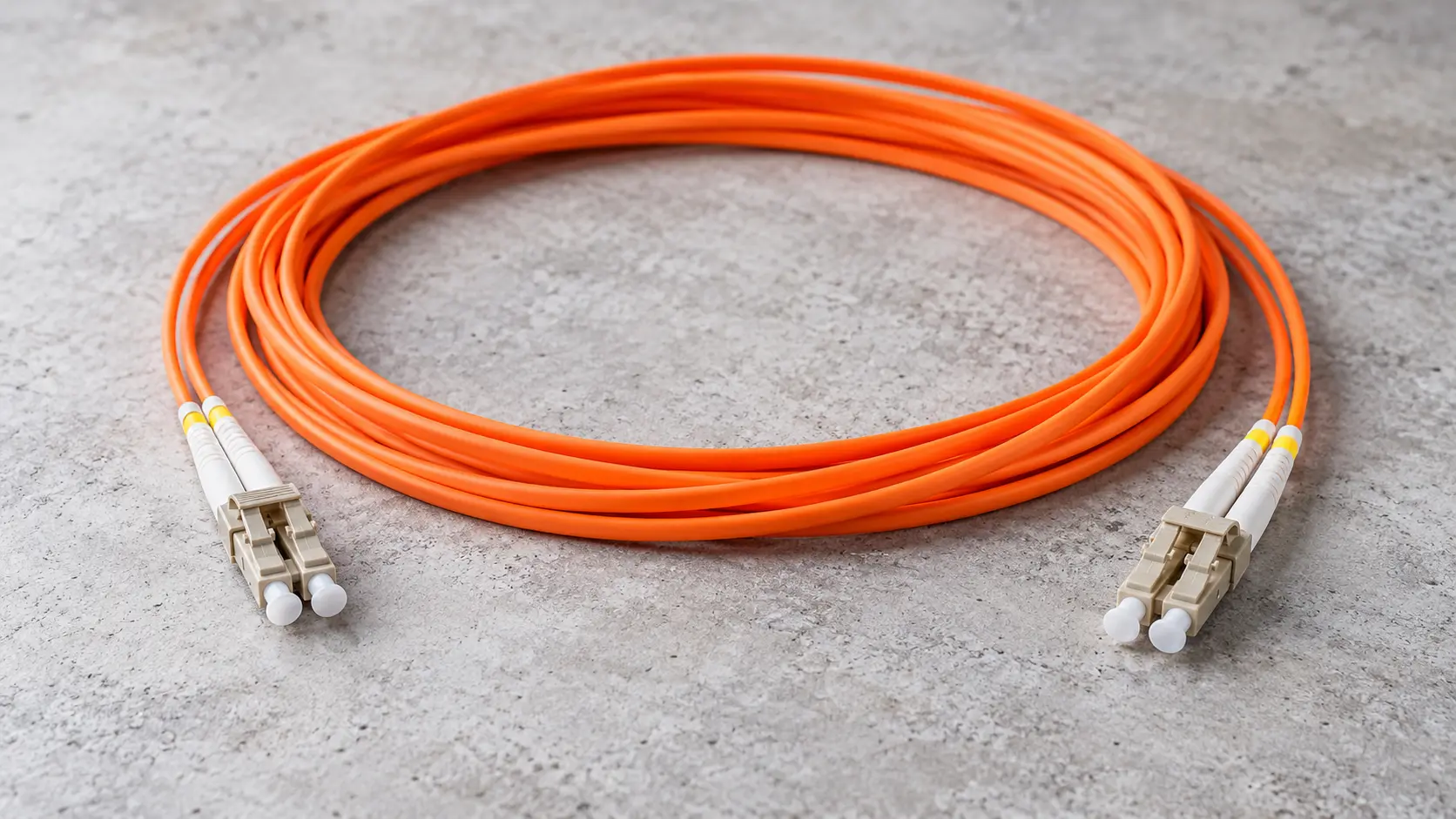

⑮ Multimode Patch Cord มักใช้สีอะไร

อาจพบ

สีส้ม
Aqua
Lime Green

ตามประเภท Multimode

แต่ต้องดู Specification ประกอบ

⑯ Patch Cord แบบ Simplex คืออะไร

Simplex คือมี Fiber Path เดียว

พบมากในระบบ PON

เพราะส่งและรับข้อมูลผ่าน Fiber เส้นเดียวโดยใช้ Wavelength ต่างกัน

⑰ Duplex คืออะไร

Duplex มี Fiber สองเส้นอยู่คู่กัน

มักใช้ใน Ethernet Optical Link ที่แยกเส้นส่งและรับ

⑱ เน็ตบ้านใช้ Simplex หรือ Duplex

FTTH แบบ PON ส่วนใหญ่ใช้ Simplex

แต่ระบบภายในองค์กรอาจใช้ Duplex ได้

ขึ้นอยู่กับอุปกรณ์

⑲ Patch Cord ยาวเท่าไร

มีหลายขนาด เช่น

1 เมตร
2 เมตร
3 เมตร
5 เมตร
10 เมตร
ยาวกว่านั้น

ควรเลือกให้พอดีกับ Route และมี Service Slack เล็กน้อย

⑳ สายยิ่งสั้นยิ่งดีไหม

ไม่เสมอไป

ถ้าสั้นจนตึง Connector จะรับแรงและเสี่ยงเสียหาย

ควรยาวพอให้จัดสายได้สบาย

㉑ สายยาวเกินไปมีปัญหาไหม

ด้าน Optical โดยทั่วไปไม่ใช่ปัญหาใหญ่ในระยะไม่กี่เมตร

แต่จะสร้างปัญหา Cable Management

ถ้าม้วนไม่ดีอาจเกิด Bend

㉒ Patch Cord ม้วนเก็บได้ไหม

ได้

แต่ต้องม้วนเป็นวงกว้าง

ไม่ควรพันแน่นรอบมือหรืออุปกรณ์

เพราะอาจทำให้เกิด Macro Bend

㉓ Macro Bend คืออะไร

คือการงอสาย Fiber ด้วยรัศมีที่เล็กเกินไป

ทำให้แสงบางส่วนหลุดออกจาก Core

ส่งผลให้ Optical Loss เพิ่มขึ้น

㉔ Patch Cord หักมุมได้ไหม

ไม่ควร

สาย Fiber ต้องโค้ง

ไม่ควรหักเป็นมุมฉากแบบสายไฟ

㉕ หนีบ Patch Cord หลังตู้ได้ไหม

ไม่ควร

แรงกดอาจทำให้เกิด Microbend หรือทำ Jacket เสีย

ควรมีช่องว่างและ Route ที่เหมาะสม

㉖ วางของทับสายได้ไหม

ไม่ควร

โดยเฉพาะ

ตู้
โต๊ะ
ขาเตียง
UPS

ที่อาจกดสายเป็นเวลานาน

㉗ เดิน Patch Cord ใต้พรมได้ไหม

ไม่แนะนำ

เพราะถูกเหยียบซ้ำ ๆ

และอาจเกิดแรงกดที่มองไม่เห็นจากภายนอก

㉘ ลอดใต้ประตูได้ไหม

ไม่ควร

ประตูสามารถหนีบสายจนเกิด Optical Loss หรือขาดได้

ควรเดินอ้อมวงกบหรือใช้ราง

㉙ Patch Cord อยู่บนพื้นได้ไหม

ควรหลีกเลี่ยง

เพราะเสี่ยง

เหยียบ
เกี่ยว
หุ่นยนต์ดูดฝุ่น
สัตว์เลี้ยง

ควรจัดสายขึ้นจากพื้น

㉚ สัตว์เลี้ยงกัด Patch Cord ได้ไหม

ได้

Patch Cord ภายในบ้านมักมี Jacket ไม่หนามาก

ควรใส่รางหรือ Conduit ในพื้นที่เสี่ยง

㉛ เด็กดึง Patch Cord มีปัญหาไหม

มี

อาจทำให้

Connector หลุด
Fiber ขาด
Adapter เสีย

ควรจัด ONT และสายให้อยู่ในตำแหน่งปลอดภัย

㉜ Patch Cord สามารถเดินในราง PVC ได้ไหม

ได้

และเหมาะมากสำหรับงานภายในบ้าน

ช่วยป้องกันแรงกระแทกและทำให้สายดูเรียบร้อย

㉝ รางควรใหญ่แค่ไหน

ควรมีพื้นที่ให้ Fiber โค้งได้โดยไม่บีบ

ไม่ควรเลือกรางเล็กจนต้องกดสายให้ปิดฝา

㉞ ใช้ Cable Tie รัด Patch Cord ได้ไหม

ได้แต่ไม่ควรรัดแน่น

ถ้าต้องจัด Fiber ควรใช้ Velcro แบบหลวม ๆ มากกว่าในหลายกรณี

ลดแรงกดต่อสาย

㉟ Clip สายใช้ได้ไหม

ได้ถ้าออกแบบสำหรับ Cable และไม่บีบสาย

ไม่ควรใช้ Clip ขนาดเล็กเกินไป

㊱ ใช้ Staple Gun ยิงได้ไหม

ไม่ควร

ลวดอาจกดหรือแทง Jacket

ทำให้ Fiber เสียหายได้ง่าย

㊲ Patch Cord ทนแดดไหม

Patch Cord Indoor ส่วนใหญ่ไม่ควรนำไปใช้ Outdoor ระยะยาว เว้นแต่ผู้ผลิตระบุว่ารองรับ

ควรใช้ Outdoor Cable เมื่อออกนอกอาคาร

㊳ ถ้าเดินออกระเบียงล่ะ

ถ้าโดนแดดและฝน ควรใช้ Cable ที่รองรับ Outdoor

ไม่ควรนำ Patch Cord Indoor ไปตากแดดถาวร

㊴ Patch Cord กันน้ำไหม

ไม่ควรถือว่ากันน้ำ

Connector และ Adapter ต้องถูกป้องกันจาก

ฝน
ความชื้น
ฝุ่น

ตามลักษณะงาน

㊵ Connector เปียกน้ำทำอย่างไร

ควรหยุดใช้งานและให้ช่างตรวจ

อย่าเสียบ Connector ที่เปียกหรือสกปรกเข้า ONT

อาจทำให้ Optical Interface เสียหาย

㊶ Patch Cord สกปรกมีผลไหม

มีมาก

โดยเฉพาะ End Face ของ Connector

ฝุ่นเพียงเล็กน้อยอาจเพิ่ม Loss ได้

㊷ ทำไม End Face ถึงสำคัญ

เพราะแสงเดินผ่านจุดสัมผัสขนาดเล็กมาก

หากมีฝุ่นหรือรอยอยู่ตรงกลาง จะรบกวน Optical Signal โดยตรง

㊸ ถอดหัวแล้ววางบนโต๊ะได้ไหม

ไม่ควร

ควรใส่ Dust Cap ทันที

และไม่ควรให้ End Face สัมผัสพื้นผิวอื่น

㊹ Dust Cap จำเป็นไหม

จำเป็นมากสำหรับ Connector ที่ไม่ได้เสียบใช้งาน

ช่วยลดการปนเปื้อนจากฝุ่น

แต่ Dust Cap เองก็ไม่รับประกันว่าสะอาด 100%

㊺ ใช้ทิชชูเช็ดได้ไหม

ไม่แนะนำ

เพราะอาจทิ้งเส้นใยหรือฝุ่น

ควรใช้ Fiber Cleaning Tool ที่เหมาะสม

㊻ One-Click Cleaner ใช้กับ Patch Cord ได้ไหม

ได้ถ้ารุ่น Cleaner ตรงกับ Connector

เป็นวิธีที่สะดวกในการทำความสะอาด Fiber End Face

㊼ ใช้แอลกอฮอล์เช็ดได้ไหม

งาน Fiber มีวิธี Cleaning เฉพาะ

ถ้าจะใช้สารทำความสะอาด ควรเป็นชนิดและวิธีที่ออกแบบสำหรับ Optical Connector

ไม่ควรใช้สารทั่วไปแบบสุ่ม

㊽ ห้ามมองเข้า Connector ใช่ไหม

ใช่

ต้องห้ามทำอย่างเด็ดขาด

Fiber อาจมีแสง Infrared ที่ตาไม่สามารถมองเห็น แต่สามารถเป็นอันตรายต่อดวงตาได้

㊾ ถ้าปลายสายไม่มีแสงแดง แปลว่าปลอดภัยไหม

ไม่

ระบบ Fiber จริงจำนวนมากใช้ Wavelength ที่ตามองไม่เห็น

จึงไม่ควรใช้สายตาตรวจว่า Fiber Active หรือไม่

㊿ Patch Cord ขาด ซ่อมได้ไหม

ทางเทคนิคสามารถ Fusion Splice ได้ในบางกรณี

แต่สำหรับ Patch Cord ราคาทั่วไป การเปลี่ยนเส้นใหม่มักง่ายและเรียบร้อยกว่า

51. Patch Cord หัวหักควรเปลี่ยนทั้งเส้นไหม

ส่วนใหญ่ควร

เพราะเป็นสายสำเร็จรูป

การเปลี่ยนใหม่มักง่ายกว่าการ Terminate ใหม่

52. สายพับแล้วคืนรูป ยังใช้ได้ไหม

อาจใช้ได้ แต่ไม่ควรเชื่อจากรูปลักษณ์อย่างเดียว

ควรตรวจ

Optical Power
Link Stability

ถ้าสงสัยว่าสายเสีย

53. Patch Cord เสียทำให้ LOS แดงได้ไหม

ได้

ถ้าสาย

ขาด
พับรุนแรง
Connector หลุด
หัวสกปรกมาก

ONT อาจไม่ได้รับ Optical Signal เพียงพอ

54. ถ้า LOS แดงควรลองเปลี่ยน Patch Cord ไหม

ถ้ามีสายสำรองที่ตรง Specification สามารถใช้ทดสอบได้

แต่ต้องระวังความสะอาดและ Connector Type ให้ถูก

55. ก่อนเปลี่ยนสายต้องดูอะไร

ดู

SC หรือ LC
APC หรือ UPC
Single Mode หรือ Multimode
Simplex หรือ Duplex
ความยาว
Connector ทั้งสองปลาย

ให้ครบก่อนซื้อ

56. ถ้าเดิมเป็น SC/APC-SC/APC ต้องซื้อเหมือนเดิมไหม

ถ้าอุปกรณ์ทั้งสองฝั่งใช้ SC/APC ก็ควรซื้อแบบเดียวกัน

ไม่ควรเปลี่ยนเป็น UPC เพื่อทดลอง

57. ซื้อ Patch Cord ยี่ห้ออะไรก็ได้ไหม

ควรเลือกสินค้าที่มี Specification ชัดเจน

คุณภาพ Connector และ Ferrule มีผลต่อ Loss และความเสถียร

ไม่ควรเลือกเพียงราคาถูกที่สุด

58. สายราคาถูกมากต่างอย่างไร

อาจมีความแตกต่างใน

Jacket
Connector Geometry
Polish
Ferrule
Quality Control

ซึ่งมองด้วยตาอาจไม่เห็น

59. Patch Cord มีค่า Insertion Loss ไหม

มี

Connector และ Cable มี Loss เล็กน้อย

สายคุณภาพดีและ Connector สะอาดควรมีค่าต่ำตาม Specification

60. สายยาวขึ้น 10 เมตรทำให้เน็ตช้าลงมากไหม

ใน Single Mode Fiber ระยะเพิ่มเพียงไม่กี่เมตรมี Attenuation ต่ำมาก

โดยทั่วไปไม่ใช่สาเหตุที่ทำให้ความเร็ว Internet ลดลงชัดเจน

ปัญหามักเกิดจาก Connector/Bend มากกว่า

61. ต่อ Patch Cord เพิ่มด้วย Adapter มี Loss ไหม

มี Connection Loss เพิ่ม

แต่ถ้า Connector สะอาดและอุปกรณ์มีคุณภาพก็อาจยังอยู่ใน Optical Budget ได้สบาย

ไม่ควรต่อหลายจุดโดยไม่จำเป็น

62. ต่อ 3–4 Adapter ได้ไหม

ทางกายภาพทำได้ แต่ไม่แนะนำ

ยิ่งเพิ่ม Connection Point ยิ่งเพิ่ม

Loss
Reflection
จุดสกปรก
จุดเสีย

ถ้าต้องยาวมากควรใช้ Patch Cord เส้นเดียว

63. Patch Cord สามารถต่อผ่าน Wall Outlet ได้ไหม

ได้

ตัวอย่าง

ATB
↓
Patch Cord
↓
Wall Fiber Outlet
↓
Fiber Cable
↓
Outlet
↓
Patch Cord
↓
ONT

แต่ระบบจะมี Connector หลายจุดขึ้น

จึงต้องออกแบบ Optical Budget ให้เหมาะ

64. บ้านทั่วไปจำเป็นต้องมี Fiber Outlet หลายจุดไหม

ไม่จำเป็น

ถ้ามีเพียง ONT จุดเดียว ระบบที่เรียบง่ายมักดีกว่า

Fiber Outlet หลายจุดเหมาะกับบ้านที่วาง Infrastructure ล่วงหน้า

65. ถ้าต้องย้าย ONT ควรซื้อ Patch Cord ยาวขึ้นไหม

ถ้าระยะเพิ่มไม่มากและ Route ปลอดภัย ถือเป็นวิธีที่ง่ายที่สุด

แต่ต้องใช้ Cable ที่เหมาะกับ Route

66. ถ้าต้องย้าย ONT อีกห้องหนึ่งล่ะ

อาจใช้ Patch Cord ยาวขึ้นได้

แต่ถ้าต้องลอดฝ้า ผ่านหลายผนัง หรือพื้นที่เสี่ยง ควรพิจารณาเดิน Fiber Cable ที่เหมาะสมกว่าแล้ว Terminate ให้ดี

67. ถ้าแค่ต้องการย้าย Router ต้องย้าย Patch Cord ไหม

ไม่จำเป็น

ถ้า ONT กับ Router แยกกัน สามารถเก็บ ONT ไว้ที่เดิมแล้วใช้ Cat6 ไป Router จุดใหม่

มักง่ายกว่า

68. Patch Cord กับ Cat6 อันไหนเหมาะกับการเดินในบ้านมากกว่า

ขึ้นอยู่กับ Architecture

หลัง ONT โดยทั่วไป Cat6 ง่ายกว่า

ก่อน ONT ต้องใช้ Fiber

จึงไม่ควรเลือกแทนกันแบบตรง ๆ

69. ONT แปลงอะไร

ONT ทำหน้าที่รับ Optical Signal จากระบบ PON แล้วแปลงเป็น Interface ที่อุปกรณ์ในบ้านใช้งานได้ เช่น Ethernet

จึงเป็นจุดเปลี่ยนจาก Fiber มาเป็น Network ฝั่งผู้ใช้

70. Patch Cord จึงอยู่ฝั่งก่อน ONT ใช่ไหม

ใน FTTH บ้านทั่วไป ใช่

โครงสร้างโดยย่อคือ

ISP Fiber
↓
Drop Fiber
↓
ATB
↓
Fiber Patch Cord
↓
ONT
↓
Ethernet
↓
Router

71. Patch Cord ส่ง Internet โดยตรงหรือไม่

มันส่ง Optical Signal ที่เป็นส่วนหนึ่งของระบบ Access Network

ตัวสายไม่ได้สร้าง Internet เอง

ต้องทำงานร่วมกับ OLT, PON และ ONT

72. Patch Cord เพิ่มความเร็ว Internet ได้ไหม

ไม่

ถ้าสายเดิมทำงานถูกต้อง การเปลี่ยน Patch Cord ไม่ได้ทำให้แพ็กเกจ 500 Mbps กลายเป็น 1 Gbps

หน้าที่คือส่ง Optical Signal อย่างมี Loss ต่ำ

73. ซื้อสายแพงขึ้นแล้ว Ping ลดไหม

ไม่โดยตรง

ถ้าสายเดิมไม่มีปัญหา คุณภาพ Patch Cord ไม่ได้ลด Internet Latency แบบมีนัยสำคัญ

74. แต่สายเสียทำให้เน็ตหลุดได้ใช่ไหม

ใช่

ถ้า Optical Signal ต่ำหรือไม่เสถียร อาจเกิด

Disconnect
PON หลุด
LOS

ได้

75. Wi-Fi ช้าเกี่ยวกับ Patch Cord ไหม

ส่วนใหญ่ควรตรวจ Wi-Fi ก่อน

ถ้า ONT มี Optical Link ปกติและ LAN ได้ความเร็วเต็ม ปัญหามักไม่ได้อยู่ที่ Patch Cord

76. วิธีแยกว่า Fiber หรือ Wi-Fi มีปัญหาทำอย่างไร

ทดสอบด้วย LAN

ถ้า Ethernet จาก Router ได้เต็ม แต่ Wi-Fi ช้า แสดงว่าควรตรวจ Wireless

ไม่ควรเปลี่ยน Patch Cord แบบสุ่ม

77. Optical Power Meter ช่วยตรวจ Patch Cord ได้ไหม

ได้

สามารถวัด Optical Power ก่อนและหลัง หรือทดสอบ Loss ของ Link ตามวิธีที่ถูกต้อง

ช่วยยืนยันว่ามี Loss ผิดปกติหรือไม่

78. OTDR ใช้กับ Patch Cord ได้ไหม

ใช้ในงานทดสอบ Fiber ได้ แต่ Patch Cord สั้นมากอาจต้องใช้ Launch/Receive Fiber และวิธีทดสอบเฉพาะ

งานบ้านทั่วไปมักไม่จำเป็นต้องใช้ OTDR กับสายสั้นเพียงเส้นเดียว

79. VFL ใช้เช็ก Patch Cord ได้ไหม

ใช้ตรวจ Continuity ได้ดี

ถ้าสายขาดหรือมี Bend รุนแรง อาจช่วยระบุตำแหน่งได้

แต่ VFL ไม่ได้วัด Optical Loss แบบ Power Meter

80. VFL ยิงแสงแดงแล้วมองหัวได้ไหม

ห้ามมองเข้า Connector โดยตรง

แม้เป็นแสงที่มองเห็นได้ก็ควรรักษาความปลอดภัยดวงตา

81. Patch Cord มีอายุใช้งานกี่ปี

ไม่มีตัวเลขตายตัว

ถ้า

ไม่ถูกพับ
Connector สะอาด
ไม่โดนแรงดึง

สามารถใช้งานได้นานมาก

82. ต้องเปลี่ยนตามอายุไหม

ไม่จำเป็น

ถ้าค่า Optical และสภาพทางกายภาพยังดี สามารถใช้ต่อได้

83. เมื่อไรควรเปลี่ยน Patch Cord

ควรพิจารณาเมื่อ

Jacket เสีย
Connector แตก
สายถูกพับรุนแรง
ค่า Loss สูง
Link หลุด
สายสั้นจนตึง

84. สีสายซีดต้องเปลี่ยนไหม

ไม่จำเป็นจากสีอย่างเดียว

ควรดูว่ามี

รอยแตก
กรอบ
Damage

จริงหรือไม่

85. Patch Cord ที่โดนหนูกัด ซ่อมหรือเปลี่ยนดี

สำหรับสายสั้นโดยทั่วไปเปลี่ยนใหม่ง่ายกว่า

จากนั้นควรแก้ Route หรือใส่ Conduit เพื่อไม่ให้เกิดซ้ำ

86. หัว Connector หลวมทำอย่างไร

ควรเปลี่ยนสายหรือ Connector ตามชนิด

ไม่ควรใช้เทปพันเพื่อบังคับให้หัวอยู่กับที่

87. ล็อกหัว SC อย่างไร

SC เป็น Push-Pull Connector

ควรเสียบตรงจนเข้าที่

ไม่ควรบิดเหมือน Connector แบบ Threaded

88. ดึงออกโดยจับสายได้ไหม

ไม่ควร

ควรจับ Housing ของ Connector

ไม่ควรกระชากจากตัวสาย

89. ต้องถอดตรงแนวไหม

ควร

ช่วยลดแรงด้านข้างต่อ Ferrule และ Connector

90. ถ้า Connector แน่นมากควรดึงแรงไหม

ไม่ควร

ควรตรวจกลไกและจับ Housing ให้ถูก

การกระชากอาจทำสายขาดหรือ Adapter เสีย

91. ONT ควรวางให้ Patch Cord ไม่ตึงใช่ไหม

ใช่

ควรมี Slack เล็กน้อย

และไม่ควรให้ Connector รับน้ำหนักของสายทั้งหมด

92. ATB ควรอยู่ห่าง ONT เท่าไร

ไม่มีระยะตายตัว

ควรอยู่ในตำแหน่งที่

Patch Cord เดินง่าย
ไม่ตึง
Service ได้

ไม่จำเป็นต้องติดชิดกัน

93. Patch Cord ควรซ่อนหลัง ONT ไหม

ทำได้ถ้าไม่ม้วนแน่นหรือถูกอุปกรณ์กดทับ

ควรจัดเป็น Service Loop ที่เหมาะสม

94. ก่อนซื้อสายใหม่ควรเอาสายเก่าไปเทียบไหม

ถ้าไม่แน่ใจ ควรถ่ายรูปหรืออ่าน Label ให้ครบ

ตรวจ

Connector
Polish
Fiber Type

ช่วยลดโอกาสซื้อผิด

95. จำเป็นต้องซื้อสายจาก ISP ไหม

ไม่เสมอไป แต่ต้องใช้สายที่ตรง Specification และมีคุณภาพ

ถ้าไม่แน่ใจ การใช้สายหรืออะไหล่ที่ ISP แนะนำช่วยลดความเสี่ยง

96. เปลี่ยน Patch Cord เองได้ไหม

ผู้ใช้สามารถเปลี่ยนได้หากเข้าใจ Connector และความปลอดภัย

แต่ต้อง

ห้ามมองเข้า Fiber
ห้ามจับ End Face
ใช้ชนิดให้ถูก

ถ้าไม่แน่ใจควรให้ช่างทำ

97. เมื่อไรควรเรียกช่าง

ควรเรียกเมื่อ

ไม่รู้ชนิด Connector
สาย Drop Fiber เสีย
ต้อง Fusion Splice
LOS ยังแดงหลังเปลี่ยน Patch Cord
ต้องวัด Optical Power

จะลดการแก้ผิดจุด

98. Checklist ซื้อ Fiber Patch Cord ใหม่

ตรวจให้ครบ

Single Mode หรือ Multimode
Connector ฝั่ง A
Connector ฝั่ง B
APC หรือ UPC
Simplex หรือ Duplex
ความยาว
Indoor หรือ Outdoor
Bend Radius
คุณภาพ Connector
ระบบ ONT ใช้หัวอะไร

ถ้าต้องแก้สายหรือย้าย ONT สามารถใช้ บริการตรวจและเชื่อมสายไฟเบอร์ออฟติก เพื่อวัดค่า Optical และจัด Route ใหม่ได้

99. Fiber Patch Cord สำคัญต่อระบบมากแค่ไหน

แม้มีความยาวเพียงไม่กี่เมตร แต่เป็นส่วนหนึ่งของ Optical Path โดยตรง

ถ้าสายช่วงนี้มีปัญหา ต่อให้ Fiber จาก ISP สมบูรณ์ ระบบก็อาจใช้งานไม่ได้

จึงไม่ควรมองข้าม

100. สรุป Fiber Patch Cord คืออะไร และสายข้าง ONT ใช้ทำอะไร

Fiber Patch Cord คือ สาย Fiber สำเร็จรูปสำหรับเชื่อมจุด Optical เข้ากับอุปกรณ์

ในบ้านมักพบโครงสร้าง

Fiber จาก ISP
↓
ATB
↓
Fiber Patch Cord
↓
ONT

หน้าที่ของ Patch Cord คือส่ง Optical Signal จากจุด Termination เข้าสู่ ONT

สิ่งสำคัญคือต้องเลือก

Fiber Type ให้ถูก
Connector ให้ถูก
APC/UPC ให้ตรง
ความยาวเหมาะสม

และต้องไม่พับ หนีบ หรือทำ Connector สกปรก

หากต้องการย้าย Router อย่างเดียว ไม่จำเป็นต้องย้าย Patch Cord เสมอไป เพราะสามารถเก็บ ONT ไว้ที่เดิมแล้วเดิน Cat6 ไปยัง Router จุดใหม่ได้

สำหรับงาน FTTH comsiam แนะนำให้มอง Patch Cord เป็นชิ้นส่วน Optical ที่ต้องดูแลเหมือนอุปกรณ์ Network สำคัญ ไม่ใช่สายธรรมดาที่สามารถบิด ม้วนแน่น หรือดึงแรง ๆ ได้ เพราะการดูแลสายเพียงเส้นเล็ก ๆ นี้ให้ถูกต้องช่วยลดปัญหา LOS และ Optical Loss ได้มาก
