วิธีติดตั้งไฟเบอร์ออฟติกตั้งแต่ต้นจนใช้งานได้ มือใหม่ต้องรู้อะไรบ้าง

การติดตั้งไฟเบอร์ออฟติกตั้งแต่ต้นจนใช้งานได้จริง มีขั้นตอนมากกว่าการนำสายมาเสียบเข้ากับ Router เพราะต้องเริ่มตั้งแต่การสำรวจเส้นทาง เลือกชนิดสาย เดินสาย เข้าหัวหรือสไปซ์ ตรวจวัดค่าแสง ติดตั้ง ONT และทดสอบระบบอินเทอร์เน็ตหรือเครือข่ายก่อนส่งมอบงาน

สำหรับมือใหม่ที่กำลังศึกษาเรื่องนี้ comsiam แนะนำให้มองระบบเป็นลำดับจากต้นทางไปปลายทาง จะช่วยให้เข้าใจง่ายและลดโอกาสเดินสายผิดหรือเลือกอุปกรณ์ไม่ตรงกับระบบ

หากเป็นงานที่ต้องเชื่อมสาย วัดค่าแสง หรือใช้อุปกรณ์เฉพาะทาง สามารถเลือกใช้บริการ รับติดตั้งไฟเบอร์ออฟติก เพื่อให้ช่างดำเนินการในส่วนที่ต้องใช้เครื่องมือเฉพาะได้

① เริ่มจากกำหนดว่าต้องการติดตั้งไฟเบอร์แบบไหน

ก่อนซื้ออุปกรณ์ ต้องตอบให้ได้ก่อนว่าจะใช้ Fiber เพื่ออะไร

ตัวอย่างงานที่พบบ่อย ได้แก่

อินเทอร์เน็ต FTTH ภายในบ้าน
เชื่อม Network ระหว่างอาคาร
เชื่อม Switch สองจุด
ระบบกล้องวงจรปิดระยะไกล
เชื่อมสำนักงานหลายชั้น
Backbone ภายในอาคาร
เดิน Fiber ไปยังห้องต่าง ๆ
ระบบ FTTR

แต่ละงานใช้อุปกรณ์ไม่เหมือนกัน

ดังนั้นอย่าเริ่มต้นด้วยการซื้อสายก่อนรู้ว่าปลายทางจะใช้อุปกรณ์อะไร

② สำรวจต้นทางและปลายทาง

ขั้นตอนต่อมาคือกำหนดจุดเริ่มต้นและจุดสิ้นสุดของสาย

ควรตรวจสอบว่า

ต้นทางอยู่ตรงไหน
ปลายทางอยู่ตรงไหน
ระยะประมาณกี่เมตร
เดินผ่านภายในหรือภายนอกอาคาร
ต้องผ่านฝ้า ผนัง หรือท่อหรือไม่
มีจุดเสี่ยงต่อการกดทับหรือไม่
ต้องเชื่อมต่อกี่จุด

ตัวอย่าง

Switch อาคาร A → Fiber → Switch อาคาร B

หรือ

สายจากผู้ให้บริการ → กล่อง Fiber → ONT → Router

เมื่อมองเส้นทางทั้งระบบออกแล้ว การเลือกอุปกรณ์จะง่ายขึ้นมาก

③ วัดระยะสายให้เผื่อไว้

ไม่ควรวัดระยะจากต้นทางถึงปลายทางแล้วซื้อสายตามตัวเลขพอดี

ควรเผื่อสายสำหรับ

ขึ้นลงตู้
เข้าอุปกรณ์
โค้งตามเส้นทาง
เก็บ Service Loop
ย้ายอุปกรณ์ในอนาคต

ตัวอย่าง หากวัดได้ประมาณ 40 เมตร การใช้สายยาวเพียง 40 เมตรพอดีอาจทำให้งานติดตั้งยากเกินไป

ควรเผื่อความยาวตามลักษณะหน้างานจริง

④ เลือก Single Mode หรือ Multimode

ไฟเบอร์ที่ใช้ในระบบ Network แบ่งหลัก ๆ เป็น

Single Mode

เหมาะกับระยะทางไกลและระบบที่ต้องการรองรับการขยายในอนาคต

พบได้มากใน

FTTH
Backbone
เชื่อมระหว่างอาคาร
ระบบผู้ให้บริการ

Multimode

นิยมใช้ภายในอาคารหรือ Data Center ในระยะที่มาตรฐานรองรับ

สิ่งสำคัญคือสายและ Optical Module ต้องเลือกให้ตรงกัน

ไม่ควรเลือกสายอย่างเดียวโดยไม่ตรวจ Transceiver ที่ต้นทางและปลายทาง

⑤ เลือกสาย Indoor หรือ Outdoor ให้ถูก

สายที่เดินภายในอาคารและภายนอกอาคารมีโครงสร้างต่างกัน

Indoor Fiber

เหมาะสำหรับ

ห้อง Network
รางสาย
ฝ้า
ภายในสำนักงาน

Outdoor Fiber

ถูกออกแบบให้รับมือสภาพภายนอกได้ดีกว่า เช่น

แสงแดด
ความชื้น
ฝน
การเปลี่ยนแปลงอุณหภูมิ

หากต้องเดินสายจากบ้านไปอาคารอีกหลัง ไม่ควรนำสาย Indoor ธรรมดาไปเดินกลางแจ้งระยะยาว

⑥ เลือกจำนวน Core

จำนวน Core คือจำนวนเส้นใย Fiber ภายในสาย

ตัวอย่างเช่น

1 Core
2 Core
4 Core
6 Core
12 Core
24 Core

หากเป็นงานเล็กอาจใช้เพียง 2 Core

แต่ระบบที่คาดว่าจะขยายในอนาคต การเพิ่มจำนวน Core ตั้งแต่ต้นอาจคุ้มกว่าการกลับมาเดินสายใหม่ภายหลัง

⑦ วางเส้นทางเดินสาย

เมื่อเลือกสายได้แล้ว ให้กำหนดเส้นทางจริง

ควรเลือกเส้นทางที่

เข้าถึงง่าย
ไม่ถูกเหยียบ
ไม่ถูกกดทับ
ไม่อยู่ใกล้ของมีคม
ไม่ต้องพับสายมุมแคบ
สามารถซ่อมบำรุงภายหลังได้

ถ้ามีท่อร้อยสายควรใช้ท่อ

หากไม่มี อาจใช้รางเก็บสายหรืออุปกรณ์ยึดสายที่เหมาะสม

⑧ เตรียมท่อร้อยสายก่อนเดิน Fiber

ในบ้านใหม่ การเตรียมท่อไว้ตั้งแต่ก่อสร้างช่วยให้งาน Fiber ง่ายขึ้นมาก

หลักสำคัญคือ

ท่อไม่ควรมีมุมหักมากเกินไป
ไม่ควรใช้ท่อเล็กจนดึงสายยาก
ควรมีเชือกดึงสาย
ควรมีจุดพักหากระยะไกล
ปลายท่อควรเข้าถึงได้ในอนาคต

การวางท่อดีตั้งแต่แรกช่วยลดปัญหาการรื้อฝ้าหรือเจาะผนังภายหลัง

⑨ เดินสาย Fiber อย่างระมัดระวัง

สายไฟเบอร์มีข้อดีเรื่องความเร็วและระยะทาง แต่ไม่ได้หมายความว่าจะดึงแรงได้เหมือนสายไฟทั่วไป

ระหว่างติดตั้งต้องระวัง

แรงดึง
การพับสาย
การบิด
การกด
การเหยียบ
การหนีบด้วยคลิปแน่นเกินไป

โดยเฉพาะบริเวณมุมผนังและทางขึ้นลงตู้ Network

⑩ อย่าพับสายเป็นมุมฉาก

หนึ่งในข้อผิดพลาดที่พบได้บ่อยคือการพับ Fiber เป็นมุม 90 องศาเพื่อให้สายชิดผนัง

การทำเช่นนี้อาจทำให้เกิด Loss สูงขึ้น หรือรุนแรงจนเส้นใยเสียหาย

ควรโค้งสายด้วยรัศมีที่เหมาะสมกับข้อกำหนดของสายรุ่นนั้น

หลักง่าย ๆ คือ

ให้สายโค้ง ไม่ใช่หัก

⑪ เตรียมปลายสายก่อนเข้าหัวหรือสไปซ์

หากใช้สายสำเร็จรูปที่มี Connector มาแล้ว ขั้นตอนนี้อาจไม่จำเป็น

แต่สาย Fiber ที่เดินเป็นสายเปล่าจะต้องเตรียมปลายสายก่อน

โดยทั่วไปประกอบด้วย

เปิดเปลือกสาย
แยก Core
ปอก Coating
ทำความสะอาดเส้นใย
ตัดเส้นใยด้วย Cleaver
เตรียมเข้าหัวหรือ Fusion Splice

ขั้นตอนนี้ต้องระวังเศษ Fiber เป็นพิเศษ เพราะเส้นใยแก้วมีขนาดเล็กและแหลมมาก

⑫ วิธีเชื่อมสายด้วย Fusion Splice

Fusion Splice คือวิธีที่นิยมใช้กับงานที่ต้องการคุณภาพการเชื่อมต่อสูง

กระบวนการทั่วไปคือ

Fiber A → Cleave → Fusion Splicer ← Cleave ← Fiber B

เครื่องจะจัดตำแหน่งเส้นใยทั้งสองด้านให้ตรงกัน ก่อนใช้ Arc หลอมเส้นใยเข้าด้วยกัน

หลังเชื่อมต้องใส่ Splice Sleeve เพื่อป้องกันจุดเชื่อม

งานที่มีจำนวนจุดเชื่อมมากหรือเป็น Backbone ควรใช้ช่างที่มีเครื่องมือและประสบการณ์เหมาะสม โดยสามารถดูรายละเอียด บริการสไปซ์ไฟเบอร์ออฟติก สำหรับงานที่ต้องเชื่อมและตรวจวัดระบบจริงได้

⑬ ใช้ Fast Connector ได้หรือไม่

ได้ในงานที่เหมาะสม

Fast Connector ช่วยให้สามารถเข้าหัว Fiber หน้างานได้โดยไม่ใช้ Fusion Splicer

แต่คุณภาพของงานขึ้นอยู่กับ

การปอกสาย
การทำความสะอาด
การ Cleave
คุณภาพ Connector
ความแม่นยำของผู้ติดตั้ง

หากเตรียมปลาย Fiber ไม่ดี ค่า Loss อาจสูง

⑭ ติดตั้งกล่องพักสาย

จุดเชื่อมไม่ควรปล่อยลอยไว้

ควรติดตั้งภายใน

ATB
Fiber Box
ODF
Patch Panel
Closure

เพื่อป้องกันจุดเชื่อมและจัดสายให้เรียบร้อย

ควรเก็บสายสำรองภายในกล่องตามรัศมีการโค้งที่เหมาะสม

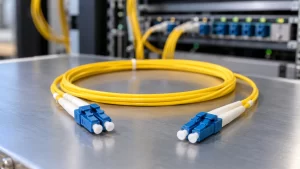

⑮ ต่อ Fiber Patch Cord

หลังจาก Terminate สายหลักเรียบร้อยแล้ว สามารถใช้ Patch Cord เชื่อมจาก Adapter ไปยังอุปกรณ์

ตัวอย่าง FTTH

Fiber หลัก
↓
Splice
↓
Pigtail SC/APC
↓
Adapter
↓
Patch Cord SC/APC
↓
ONT

ตรวจสอบให้แน่ใจว่าหัว Connector ถูกชนิด

โดยเฉพาะ APC และ UPC ไม่ควรใช้ปะปนกันโดยไม่ตรวจสอบระบบ

⑯ ทำความสะอาด Connector ก่อนเสียบ

ก่อนเสียบหัว Fiber ควรตรวจและทำความสะอาด Connector

เพราะฝุ่นขนาดเล็กมากสามารถทำให้เกิด

Loss
Reflection
สัญญาณไม่เสถียร

อุปกรณ์ที่นิยมใช้ เช่น

One Click Cleaner
Cleaning Pen
Cleaning Stick

และไม่ควรใช้นิ้วแตะหน้าปลาย Connector

⑰ ติดตั้ง ONT

ในระบบเน็ตบ้าน Fiber จะเชื่อมเข้าสู่ ONT

หน้าที่ของ ONT คือรับ Optical Signal จากเครือข่าย PON และส่งต่อข้อมูลให้ระบบภายในบ้าน

การติดตั้งควรเลือกตำแหน่งที่

มีปลั๊กไฟ
ระบายอากาศได้ดี
เข้าถึงง่าย
ไม่โดนน้ำ
ไม่ร้อนจัด
สาย Fiber ไม่ถูกพับ

⑱ ต่อ ONT เข้ากับ Router

รูปแบบพื้นฐานคือ

Fiber → ONT → Ethernet → Router

ใช้สาย LAN เชื่อมจาก LAN Port ของ ONT ไปยัง WAN Port ของ Router

จากนั้น Router จะกระจายอินเทอร์เน็ตไปยัง

Wi-Fi
LAN
Mesh
Switch

อย่างไรก็ตาม บาง ONT สามารถทำหน้าที่ Router ได้ในตัว จึงอาจไม่มี Router แยกต่างหาก

⑲ ตรวจสอบไฟ PON และ LOS

ก่อนใช้งานควรดูสถานะไฟบน ONT

โดยทั่วไปจะพบไฟ เช่น

Power
PON
LOS
LAN
Internet

ถ้า LOS ขึ้นสีแดงหรือกระพริบ อาจหมายถึง ONT ไม่ได้รับ Optical Signal ตามปกติ

ควรตรวจสาย Connector จุดเชื่อม และระบบต้นทางก่อน

⑳ วัดค่า Optical Power

หลังติดตั้ง Fiber ไม่ควรตรวจเพียงว่าไฟติดหรือไม่

งานที่ดีควรตรวจค่าแสงด้วย Optical Power Meter

ค่าจะรายงานเป็น dBm

ตัวเลขที่เหมาะสมต้องพิจารณาตาม

ระบบที่ใช้
Class ของ PON
Transceiver
Loss Budget

จึงไม่ควรใช้ตัวเลขค่าเดียวตัดสิน Fiber ทุกระบบ

㉑ ตรวจ Loss ของระบบ

Loss สามารถเกิดขึ้นได้จากหลายจุด เช่น

Connector
Adapter
Splice
Splitter
สาย
จุดโค้ง

หากระบบมีจุดเชื่อมจำนวนมาก Loss จะสะสม

ดังนั้นการออกแบบควรคำนวณ Optical Budget ก่อนในงานที่ต้องการมาตรฐานสูง

㉒ ใช้ VFL ตรวจสาย

หากต้องการตรวจสอบเบื้องต้น สามารถใช้ VFL ยิงแสงแดงเข้า Fiber

ช่วยหา

Fiber เส้นที่ต้องการ
จุดหัก
จุดรั่วของแสง
ความผิดปกติใกล้ปลายสาย

แต่ VFL ไม่ได้แทน Optical Power Meter หรือ OTDR ได้ทั้งหมด

㉓ ใช้ OTDR เมื่อระบบซับซ้อน

สำหรับ Backbone หรือสายระยะไกล OTDR ช่วยวิเคราะห์ระบบได้ละเอียดขึ้น

สามารถดูเหตุการณ์ตามระยะทาง เช่น

ต้นทาง
↓
Connector
↓
Splice
↓
สาย
↓
Connector
↓
ปลายทาง

หากสายขาด OTDR ยังช่วยประมาณตำแหน่งความเสียหายจากระยะทางได้

㉔ ทดสอบ Ethernet หลัง ONT

หากเป็นเน็ตบ้าน หลัง Fiber ทำงานปกติแล้วควรทดสอบด้าน Ethernet ด้วย

ลองเชื่อมคอมพิวเตอร์ผ่านสาย LAN และตรวจสอบ

Link Speed
IP Address
Gateway
DNS
Internet Access

วิธีนี้ช่วยแยกได้ว่า ปัญหาเกิดจาก Fiber หรือ Wi-Fi

㉕ ทดสอบ Speed Test ผ่านสาย LAN

ถ้าต้องการตรวจความเร็วแพ็กเกจ ไม่ควรเริ่มทดสอบผ่าน Wi-Fi เพียงอย่างเดียว

ควรทดสอบจากคอมพิวเตอร์ที่ต่อสาย LAN โดยตรงก่อน

และตรวจว่า

NIC รองรับความเร็ว
สาย LAN รองรับ
Router รองรับ
Port รองรับ

ตัวอย่าง เน็ต 2 Gbps แต่ใช้พอร์ต 1GbE ความเร็วสูงสุดของลิงก์นั้นก็จะถูกจำกัด

㉖ ทดสอบ Wi-Fi

หลังระบบสายทำงานแล้วจึงตรวจ Wi-Fi

ทดสอบหลายตำแหน่ง เช่น

ห้องเดียวกับ Router
ห้องข้างเคียง
ชั้นบน
ห้องนอน
จุดไกลที่สุดของบ้าน

หากสัญญาณไม่ทั่วบ้าน อาจต้องเพิ่ม

Access Point
Mesh Wi-Fi
Wired Backhaul

แทนการเพิ่มความเร็วแพ็กเกจอินเทอร์เน็ต

㉗ เก็บสายสำรองอย่างถูกต้อง

ควรมี Service Loop เหลือบางส่วนที่ต้นทางหรือปลายทาง

ประโยชน์คือช่วยให้

เชื่อมใหม่ได้
ย้ายอุปกรณ์ได้
ซ่อมจุดเสียได้
ปรับตู้ Network ได้

แต่ห้ามม้วนสายเป็นวงเล็กเกินไป

㉘ ติด Label ให้สาย

หากระบบมีหลาย Core หรือหลายเส้น ควรติด Label

ตัวอย่าง

FIBER-01 อาคาร A → อาคาร B

CORE 1 TX

CORE 2 RX

หรือกำหนดตามมาตรฐานของหน้างาน

การ Label ช่วยลดเวลาตรวจสอบและซ่อมระบบในอนาคตอย่างมาก

㉙ ตรวจงานก่อนปิดกล่องและส่งมอบ

ก่อนปิดงานควรตรวจอย่างน้อย

เส้นทางสายเรียบร้อย
ไม่มีจุดหัก
Connector สะอาด
จุด Splice ได้รับการป้องกัน
ค่าแสงอยู่ในเกณฑ์
Link ทำงาน
Internet ใช้งานได้
Speed Test เหมาะสม
ติด Label ครบ
ถ่ายภาพหรือบันทึกผลตรวจ

สำหรับงานมืออาชีพ comsiam แนะนำให้เก็บผลการวัดไว้ทุกครั้ง เพราะจะช่วยเปรียบเทียบเมื่อระบบมีปัญหาในอนาคต

㉚ ข้อผิดพลาดที่มือใหม่ควรหลีกเลี่ยง

ข้อผิดพลาดที่พบได้บ่อย ได้แก่

ดึง Fiber แรงเกินไป

อาจทำให้ Fiber ภายในเสียหายแม้เปลือกด้านนอกดูปกติ

พับสายมุมแคบ

ทำให้ Loss สูงขึ้น

ซื้อ Connector ผิด

เช่นใช้ APC กับ UPC ไม่ตรงระบบ

ไม่ทำความสะอาดหัวก่อนเสียบ

ทำให้ค่า Loss สูงโดยไม่จำเป็น

ไม่วัดค่าแสง

ระบบอาจใช้งานได้แต่มี Margin ต่ำ และเกิดปัญหาภายหลัง

เดินสายโดยไม่มีแผน

ทำให้ซ่อมยากและเพิ่มค่าใช้จ่ายเมื่อขยายระบบ

㉛ ลำดับการติดตั้ง Fiber แบบจำง่าย

สำหรับมือใหม่สามารถจำขั้นตอนทั้งหมดเป็นลำดับดังนี้

สำรวจ
↓
วัดระยะ
↓
เลือกสาย
↓
วางเส้นทาง
↓
เดินสาย
↓
Terminate / Splice
↓
ติดตั้งกล่อง
↓
ต่ออุปกรณ์
↓
วัดค่าแสง
↓
ทดสอบ Network
↓
เก็บงาน

หากทำตามลำดับนี้ จะลดโอกาสลืมขั้นตอนสำคัญลงได้มาก

㉜ สรุป วิธีติดตั้งไฟเบอร์ออฟติกตั้งแต่ต้นจนใช้งานได้

การติดตั้งไฟเบอร์ออฟติกที่ดีเริ่มจากการออกแบบ ไม่ใช่การเริ่มลากสายทันที

ต้องรู้ก่อนว่า Fiber จะเชื่อมอะไรกับอะไร ใช้ระยะเท่าไร เป็น Single Mode หรือ Multimode ใช้ Connector ประเภทไหน และอุปกรณ์ต้นทางกับปลายทางรองรับมาตรฐานอะไร

จากนั้นจึงเดินสาย เข้าหัวหรือ Fusion Splice จัดเก็บจุดเชื่อม วัดค่า Optical Power และทดสอบ Network จนแน่ใจว่าระบบใช้งานได้ตามเป้าหมาย

สำหรับงานบ้านขนาดเล็ก บางขั้นตอนสามารถเตรียมเองได้ เช่น วางท่อ กำหนดตำแหน่งอุปกรณ์ และเดินเส้นทางสาย แต่ขั้นตอนที่ต้องใช้ Fusion Splicer หรือเครื่องมือตรวจวัดควรทำโดยผู้ที่มีเครื่องมือและความชำนาญ

การออกแบบระบบให้ถูกต้องตั้งแต่ต้นจะช่วยลดทั้ง Loss ปัญหาสายเสีย และค่าใช้จ่ายในการแก้งานภายหลัง ซึ่งเป็นแนวทางที่ comsiam แนะนำสำหรับทั้งบ้าน สำนักงาน และระบบเครือข่ายที่ต้องการใช้งานระยะยาว
