ช่างติดตั้งไฟเบอร์ต้องมีอะไรบ้าง

งานติดตั้งสายไฟเบอร์ออฟติกไม่ได้ใช้เพียง Fusion Splicer เครื่องเดียว แต่ต้องมีเครื่องมือสำหรับตั้งแต่การเตรียมสาย ปอก Jacket ตัด Fiber ทำความสะอาด เชื่อมต่อ ทดสอบสัญญาณ ไปจนถึงการจัดเก็บรอยต่อและตรวจรับงาน

สำหรับช่างที่ต้องทำงานติดตั้งจริง comsiam แนะนำให้จัดเครื่องมือเป็นชุดตามขั้นตอนการทำงาน เพราะหากขาดเครื่องมือสำคัญเพียงชิ้นเดียว งานอาจต้องหยุดกลางคัน หรือทำให้คุณภาพของรอยต่อและผลการทดสอบต่ำกว่าที่ควร

เครื่องมือช่าง Fiber แบ่งออกเป็นกี่กลุ่ม

สามารถแบ่งได้เป็นกลุ่มหลัก ๆ ดังนี้

เครื่องมือเตรียม Cable
เครื่องมือเตรียม Fiber
เครื่อง Fusion Splicer
เครื่องมือทำความสะอาด
เครื่องมือทดสอบ
เครื่องมือจัดการ ODF และ Closure
เครื่องมือสำหรับงาน Outdoor
อุปกรณ์ Safety
อะไหล่และ Consumable
เครื่องมือ Documentation

การเตรียมเป็นระบบจะช่วยลดการลืมของหน้างาน

1. Fusion Splicer

Fusion Splicer เป็นเครื่องมือหลักสำหรับเชื่อม Optical Fiber ด้วยการหลอมปลาย Fiber สองเส้นเข้าด้วยกัน

ใช้ในงาน เช่น

Backbone
FTTH
ODF
Splice Closure
Fiber Repair
Outdoor Fiber
Data Center

คุณภาพของเครื่องมีผลต่อความสะดวกและความสม่ำเสมอของงาน

Fusion Splicer มีแบบไหน

พบได้หลายแบบ เช่น

Core Alignment
Cladding Alignment
Active Alignment

เครื่องแต่ละประเภทมีราคาและความแม่นยำแตกต่างกัน

ช่างควรเลือกให้เหมาะกับปริมาณงานและประเภท Fiber ที่ต้องทำ

Core Alignment คืออะไร

เป็นระบบที่พยายามจัดตำแหน่งแกน Fiber ให้ตรงกันก่อน Fusion

เหมาะกับงานที่ต้องการความแม่นยำสูง เช่น

Backbone
Telecom
Data Center

และงาน Single Mode ที่ต้องควบคุม Loss ให้ต่ำ

Cladding Alignment คืออะไร

เป็นการจัดตำแหน่งโดยอ้างอิง Cladding ของ Fiber

เครื่องประเภทนี้มักมีราคาประหยัดกว่า

เหมาะกับงานทั่วไป เช่น

FTTH
Drop Cable
งานติดตั้งจำนวนมาก

แต่คุณภาพจริงขึ้นอยู่กับเครื่องและฝีมือช่างด้วย

2. Fiber Cleaver

Fiber Cleaver ใช้ตัดปลาย Fiber ให้เรียบและได้มุมเหมาะสมก่อน Fusion

ถือเป็นเครื่องมือสำคัญมาก เพราะต่อให้ Fusion Splicer ดี แต่ Cleave ไม่ดี Loss ก็สามารถสูงได้

Cleaver ที่ดีควรเป็นอย่างไร

ควรให้

หน้าตัดเรียบ
Cleave Angle ต่ำ
ความยาว Fiber สม่ำเสมอ
Blade คม

และควรดูแล Blade ตามรอบการใช้งาน

Blade Cleaver ใช้ได้นานแค่ไหน

ขึ้นอยู่กับ

รุ่น
จำนวนตำแหน่ง Blade
วิธีใช้งาน
ความสะอาด

ไม่ควรกำหนดจากจำนวนครั้งแบบตายตัวโดยไม่ดูคู่มือผู้ผลิต

ถ้า Cleave Error เพิ่มขึ้น ควรตรวจ Blade และ Alignment

3. Fiber Stripper

Fiber Stripper ใช้ลอก Coating รอบ Optical Fiber ก่อนทำความสะอาดและ Cleave

ตัวอย่างเครื่องมือที่พบได้ เช่น

250 µm Stripper
900 µm Stripper
Multi-Hole Fiber Stripper

ต้องใช้ให้ตรงกับ Buffer และ Coating ของสาย

ใช้คีมปอกสายไฟแทน Fiber Stripper ได้ไหม

ไม่ควร

เพราะ Fiber มีขนาดเล็กและเปราะ

เครื่องมือที่ไม่เหมาะสมอาจทำให้

Fiber เป็นรอย
Fiber แตก
Coating ปอกไม่สะอาด

ส่งผลต่อคุณภาพรอยต่อ

4. Jacket Stripper

ใช้สำหรับปอก Outer Jacket ของ Cable

ควรเลือกตามประเภทสาย เช่น

Indoor Cable
Drop Cable
Loose Tube
Armored Cable

สายแต่ละประเภทใช้วิธีเปิด Jacket ต่างกัน

5. Cable Slitter

Cable Slitter ใช้กรีด Jacket ตามแนวยาว

เหมาะกับ Cable ที่ต้องเปิด Jacket ช่วงยาวเพื่อเตรียมเข้า

ODF
Closure
Joint Box

ช่วยลดความเสี่ยงจากการใช้ Cutter กรีดลึกเกินไป

ใช้ Cutter เปิด Jacket ได้ไหม

ทำได้ในบางงาน แต่ต้องระวังมาก

เพราะใบมีดอาจตัดโดน

Loose Tube
Strength Member
Fiber

ช่างมืออาชีพควรใช้เครื่องมือเฉพาะเมื่อเหมาะสม

6. Loose Tube Cutter

สาย Loose Tube ต้องเปิด Tube ก่อนเข้าถึง Fiber ภายใน

เครื่องมือเฉพาะช่วยลดโอกาสกดหรือหัก Fiber

โดยเฉพาะ Cable Core จำนวนมาก

7. Buffer Tube Stripper

ใช้ลอกหรือเปิด Buffer Tube โดยไม่ทำลาย Fiber ด้านใน

เหมาะกับงาน

Loose Tube
Backbone
Outdoor Cable

ต้องปรับให้เหมาะกับ Diameter ของ Tube

8. Kevlar Scissors

ใช้ตัด Aramid Yarn หรือ Kevlar ที่อยู่ภายในสาย Fiber

กรรไกรธรรมดามักตัดยากและเสียคมเร็ว

Kevlar Scissors จึงเป็นเครื่องมือพื้นฐานที่ควรมี

Aramid Yarn มีหน้าที่อะไร

ทำหน้าที่ช่วยรับแรงดึงของ Cable

พบมากใน

Patch Cord
Tight Buffer
Distribution Cable

จึงต้องตัดออกอย่างเรียบร้อยก่อน Terminate หรือ Splice

9. Cleaning Alcohol

Fiber ก่อน Fusion ต้องสะอาดมาก

โดยทั่วไปจะใช้ Isopropyl Alcohol หรือสารทำความสะอาดที่เหมาะกับงาน Optical Fiber

เพื่อกำจัด

Coating Residue
ฝุ่น
น้ำมัน

ก่อน Cleave และ Splice

Alcohol ทุกชนิดใช้ได้ไหม

ไม่ควร

ควรใช้สารที่เหมาะกับ Optical Cleaning และมีความบริสุทธิ์เหมาะสม

ไม่ควรใช้สารที่ทิ้งคราบบน Fiber

10. Lint-Free Wipes

ใช้ร่วมกับ Cleaning Solution

ข้อสำคัญคือควรเป็นวัสดุที่ไม่ทิ้งขุย

เพราะขุยเล็ก ๆ สามารถทำให้

Cleave ไม่ดี
Splice Loss สูง

ได้

ใช้ทิชชูทั่วไปได้ไหม

ไม่แนะนำ

เพราะสามารถทิ้ง

ฝุ่น
เส้นใย
คราบ

บน Fiber ได้

11. Fiber Cleaning Pen

ใช้ทำความสะอาด Connector เช่น

โดยเฉพาะ Connector ที่ติดตั้งอยู่ใน Adapter

ใช้งานสะดวกกว่าการใช้ผ้าในพื้นที่แคบ

Connector สกปรกมีผลมากแค่ไหน

มีผลมาก

สิ่งสกปรกเล็กมากบน Ferrule สามารถทำให้

Insertion Loss สูง
Reflection เพิ่ม
Link Down

ได้

จึงควรตรวจและทำความสะอาดก่อนเชื่อมต่อ

12. Fiber Inspection Microscope

ใช้ตรวจหน้าสัมผัส Connector

ช่วยตรวจ

ฝุ่น
รอยขีด
คราบ
Damage

ก่อนเสียบเข้ากับอุปกรณ์

ในงาน Data Center ถือว่าเป็นเครื่องมือสำคัญมาก

ควร Inspect ก่อนหรือหลัง Cleaning

แนวทางที่ดีคือ

Inspect → Clean → Inspect

ไม่ควรทำความสะอาดแบบสุ่มโดยไม่ดูสภาพ Connector

13. VFL

VFL หรือ Visual Fault Locator ใช้แสงสีแดงสำหรับตรวจ

Continuity
Fiber Break
Bend รุนแรง
Core Identification

เหมาะกับสายระยะไม่ไกล

VFL ใช้แทน OTDR ได้ไหม

ไม่ได้

VFL เป็นเครื่องมือ Troubleshooting แบบง่าย

ส่วน OTDR สามารถวิเคราะห์

ระยะ
Loss
Event
Connector
Splice

ได้ละเอียดกว่า

14. Optical Power Meter

ใช้วัด Optical Power ที่ปลายสาย

มีประโยชน์สำหรับ

ตรวจ Signal Level
ตรวจ Link Loss
Troubleshooting

ควรเป็นเครื่องมือประจำกระเป๋าช่าง Fiber

Power Meter ใช้ร่วมกับอะไร

มักใช้ร่วมกับ

Optical Light Source

เพื่อทดสอบ End-to-End Insertion Loss

15. Optical Light Source

เป็นแหล่งกำเนิดแสงสำหรับทดสอบ Fiber

ต้องเลือก Wavelength ให้ตรงกับ Fiber Type และ Test Plan

ตัวอย่าง Single Mode มักมี

1310 nm
1550 nm

ตามการใช้งาน

16. OTDR

OTDR หรือ Optical Time Domain Reflectometer เป็นเครื่องมือสำคัญสำหรับงาน Fiber Backbone

สามารถช่วยระบุ

ความยาวสาย
จุด Splice
Connector
Bend
Break
Event Loss

พร้อมระยะของเหตุการณ์

ช่างทุกคนต้องมี OTDR ไหม

ถ้าทำงาน

Backbone
Fiber Repair
Commissioning
Troubleshooting

ควรมีหรือสามารถเข้าถึง OTDR ได้

แต่งาน Patch Cord หรือ FTTH บางประเภทอาจไม่จำเป็นต้องใช้ทุกครั้ง

OTDR ราคาแพงจำเป็นไหม

ไม่จำเป็นต้องเลือกแพงที่สุด

แต่ควรเลือกให้ตรงกับ

Single Mode/Multimode
Distance
Dynamic Range
Wavelength
Report Requirement

งานประเภทต่างกันต้องใช้ Specification ต่างกัน

17. Optical Loss Test Set

ในงานที่ต้องการตรวจรับอย่างเป็นระบบ อาจใช้ OLTS

ช่วยวัด End-to-End Insertion Loss ตามวิธีทดสอบที่กำหนด

โดยเฉพาะ Enterprise และ Data Center

OTDR กับ Power Meter อันไหนสำคัญกว่า

ทั้งสองทำหน้าที่ต่างกัน

OTDR

ใช้หาตำแหน่ง Event

Power Meter + Light Source

ใช้วัด Total Link Loss

งานตรวจรับที่ดีจึงอาจใช้ทั้งสองประเภท

18. Splice Protection Sleeve

หลัง Fusion เสร็จ ต้องใช้ Protection Sleeve ป้องกันรอยเชื่อม

ภายใน Sleeve มักมี

Heat Shrink
Strength Rod

ช่วยป้องกัน Fiber บริเวณรอยต่อ

Sleeve ต้องเลือกขนาดไหม

ต้อง

มีหลายขนาดและความยาว

ต้องเลือกให้ตรงกับ

Splice Tray
Fiber
Application

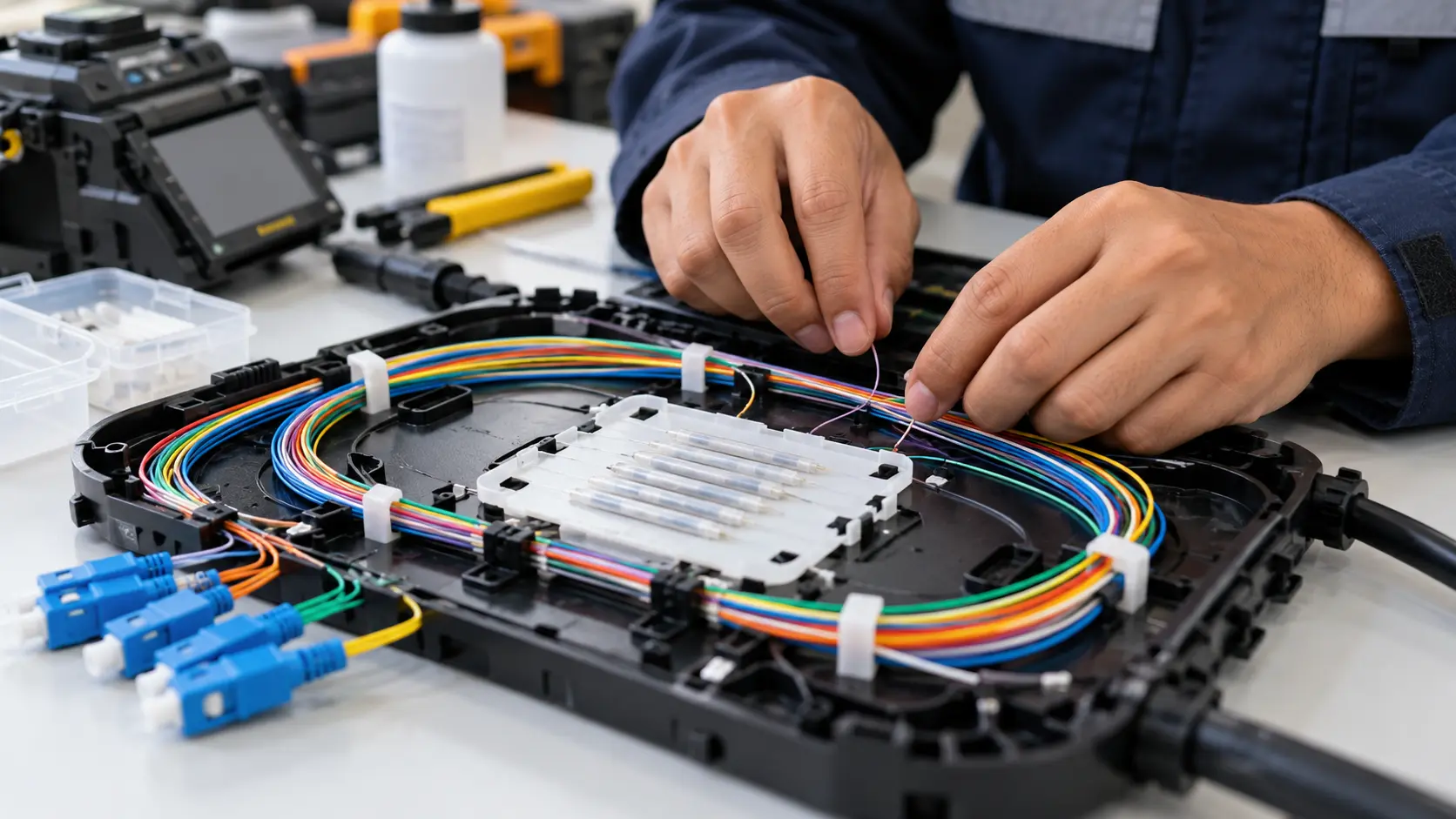

19. Splice Tray

ใช้จัดเก็บรอย Fusion Splice

ช่วยป้องกันรอยต่อและควบคุม Bend Radius

ไม่ควรปล่อย Sleeve ลอยอยู่ใน Closure หรือ ODF

20. Fiber Splice Closure

ใช้ป้องกันจุด Splice โดยเฉพาะงาน

Outdoor
Aerial
Underground
Duct

ต้องเลือกให้ตรงกับ

Core Capacity
Cable Entry
Environment
Sealing

Closure ต้องมีเครื่องมือพิเศษไหม

บางรุ่นอาจต้องใช้

Torque Tool
Sealing Tape
Cable Gland
Heat Shrink

ตาม Design ของผู้ผลิต

21. ODF Tools

งาน ODF ควรมี

Screwdriver
Nut Driver
Cable Tie
Velcro
Label
Marker
Torque Tool ตามความเหมาะสม

เพื่อให้ Fiber ถูกจัดอย่างเป็นระบบ

ใช้ Cable Tie กับ Fiber ได้ไหม

ใช้จัด Cable ได้ แต่ไม่ควรรัดแน่น

Velcro มักเหมาะกว่าในพื้นที่ที่ต้องเปิดแก้บ่อย เพราะลดแรงกด Cable

22. Label Printer

Label เป็นสิ่งที่หลายทีมมองข้าม

แต่ช่วยระบุ

Cable ID
Core
Port
ต้นทาง
ปลายทาง

ลดเวลา Troubleshooting ได้มาก

Marker เขียนอย่างเดียวพอไหม

ใช้ได้กับงานเล็ก

แต่ระบบ Backbone ควรใช้ Label ที่อ่านง่ายและทนทานกว่า

โดยเฉพาะงาน Outdoor หรือ Data Center

23. Cable Reel Stand

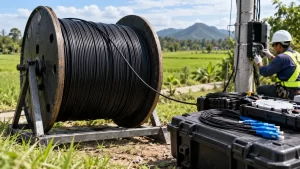

สำหรับ Cable Reel ขนาดใหญ่ ควรมี

Reel Stand
Cable Jack
Axle

เพื่อปล่อย Cable อย่างควบคุม

ไม่ควรลากสายจาก Reel ที่วางนิ่งอยู่กับพื้น

24. Pulling Rope

ใช้ลาก Cable ผ่าน

Duct
Conduit
Tray

ต้องเลือกเชือกที่มีความแข็งแรงเหมาะกับแรงดึง

และต้องควบคุม Tensile Load ของ Fiber Cable

25. Pulling Grip

ช่วยกระจายแรงดึงไปยัง Cable อย่างเหมาะสม

ดีกว่าการผูกเชือกกับ Jacket แบบสุ่ม

โดยเฉพาะ Backbone ระยะไกล

26. Swivel

Swivel ช่วยลดการบิดของ Cable ระหว่างการ Pulling

มีประโยชน์ใน Route ที่ยาวหรือมีหลาย Bend

ลดโอกาส Cable Twist

27. Cable Lubricant

ในงานดึงสายผ่านท่อ บาง Route อาจใช้ Lubricant ที่เข้ากันได้กับ Cable Jacket

ช่วยลด

Friction
Pulling Tension

ต้องเลือกชนิดที่ผู้ผลิต Cable ยอมรับ

ใช้น้ำมันทั่วไปแทน Cable Lubricant ได้ไหม

ไม่ควร

สารบางประเภทสามารถทำลาย Jacket หรือทิ้งคราบ

ควรใช้ผลิตภัณฑ์ที่ออกแบบสำหรับงาน Cable Pulling

28. Measuring Wheel

ใช้วัด Route ก่อนตัด Cable

ช่วยลดความผิดพลาดในการคำนวณความยาว

โดยเฉพาะ

Campus
โรงงาน
Outdoor Route

29. Fish Tape

ใช้ช่วยนำสายหรือ Pulling Rope ผ่าน Conduit

เหมาะกับงานระยะไม่ไกล

แต่ท่อยาวหรือซับซ้อนอาจต้องใช้ระบบ Rodder

30. Duct Rodder

ใช้ดันเชือกหรือ Guide ผ่านท่อยาว

เหมาะกับ

Underground Duct
Building Conduit
Campus

ควรเลือกขนาดและความยาวให้เหมาะกับท่อ

31. Cable Drum Roller

อีกทางเลือกสำหรับรองรับ Cable Reel

ช่วยให้ Reel หมุนได้สะดวกโดยไม่ต้องใช้ Axle บางประเภท

เหมาะกับงานภาคสนาม

32. Tool สำหรับ Armored Fiber

ถ้าเป็น Armored Cable อาจต้องมี

Armor Cutter
Heavy-Duty Cable Cutter
Metal Shears

ตามประเภท Armor

ห้ามใช้ Fiber Stripper พยายามตัด Steel Armor

33. Tube Cutter และ Ring Cutter

Cable บางประเภทต้องเปิด Jacket รอบวง

เครื่องมือเฉพาะช่วยควบคุมความลึก ลดโอกาสตัดโดนชั้นภายใน

34. Torque Wrench หรือ Torque Driver

บาง Closure หรือ Connector ต้องขันตาม Torque ที่กำหนด

การขัน

น้อยเกินไป → Seal ไม่ดี
มากเกินไป → Housing เสีย

จึงควรใช้ตามคู่มือผู้ผลิต

35. Multimeter

แม้งาน Fiber จะส่งข้อมูลด้วยแสง แต่ Multimeter ยังมีประโยชน์ในงานที่เกี่ยวข้อง เช่น

Power Supply
Hybrid Cable
Media Converter
DC System

โดยเฉพาะงาน CCTV และ Telecom

36. Network Tester จำเป็นไหม

ถ้าช่างทำระบบครบทั้ง Fiber และ Ethernet ก็ควรมี

ใช้ทดสอบส่วน Copper ที่ต่อจาก

Media Converter
Switch
ONT

เพราะปัญหา Network ไม่ได้เกิดจาก Fiber เสมอไป

37. Laptop

งาน Fiber ปัจจุบัน Laptop มีประโยชน์มากสำหรับ

Config Switch
Download OTDR Result
ทำ Report
ดู Datasheet
บันทึก As-Built

จึงถือเป็นเครื่องมือหน้างานที่สำคัญเช่นกัน

38. กล้องถ่ายรูปหรือโทรศัพท์

ควรถ่ายภาพ

Cable Route
ODF
Core Label
Splice Tray
OTDR Result
Before/After

ไว้เป็น Documentation

ช่วยมากตอน Maintenance ในอนาคต

39. ไฟฉายหรือ Headlamp

จำเป็นมากสำหรับ

Telecom Room
Manhole
ใต้ฝ้า
Cabinet
งานกลางคืน

Headlamp ช่วยให้มือทั้งสองข้างว่างสำหรับทำ Fiber

40. Work Table สำหรับ Fusion Splice

พื้นที่ทำ Fusion ควร

มั่นคง
สะอาด
ไม่มีลมแรง
มีแสงสว่าง

ไม่ควรวาง Fusion Splicer บนพื้นหรือพื้นผิวสั่น

ลมมีผลกับ Fusion Splice ไหม

มีผลต่อความสะอาดและการทำงาน

ฝุ่นสามารถเข้าสู่

V-Groove
Electrode Area
Fiber

ทำให้ Splice Quality ลดลง

41. Fusion Splicer Battery

ควรตรวจ Battery ก่อนออกงาน

โดยเฉพาะงาน Outdoor ที่ไม่มีไฟ

ควรมี

Battery เต็ม
Charger
Power Adapter

และ Power Bank/Power Source ที่เหมาะสมหากระบบรองรับ

42. Electrode สำรอง

Electrode มีอายุการใช้งาน

เมื่อเสื่อมสามารถทำให้ Arc ไม่สม่ำเสมอ

ทีมงานที่ออกต่างจังหวัดหรือพื้นที่ไกลควรมี Spare Electrode ถ้ารุ่นเครื่องรองรับการเปลี่ยนภาคสนาม

43. Cleaver Blade สำรอง

เช่นเดียวกับ Electrode

ถ้า Blade เสียกลางงาน จะทำให้ Cleave Error สูงและ Splice ไม่ผ่าน

ช่างควรเตรียมอะไหล่หรือรู้วิธีเปลี่ยนตำแหน่ง Blade

44. Splice Sleeve สำรอง

ควรเตรียมมากกว่าจำนวน Core จริง

เพราะบางชิ้นอาจ

เสีย
หล่น
Shrink ผิด

โดยเฉพาะงาน 96 หรือ 144 Core

45. Alcohol และ Wipes สำรอง

เป็น Consumable ที่ใช้จำนวนมาก

ไม่ควรออกงานโดยเตรียมพอดีเกินไป

เพราะถ้าหมดจะไม่สามารถทำ Fiber ที่มีคุณภาพต่อได้

46. Fiber Disposal Container

เศษ Fiber มีขนาดเล็ก คม และมองเห็นยาก

จึงควรมีภาชนะเฉพาะสำหรับเก็บเศษ Fiber จาก

Stripping
Cleaving

ห้ามทิ้งบนพื้นหรือโต๊ะ

เศษ Fiber อันตรายไหม

อันตราย

สามารถแทงผิวหนังหรือติดเสื้อผ้าได้ และมองเห็นได้ยากมาก

ควรเก็บทันทีหลัง Cleave

47. Safety Glasses

ควรใส่เมื่อตัดหรือเตรียม Fiber

ช่วยลดความเสี่ยงจากเศษ Fiber กระเด็นเข้าตา

48. ถุงมือ

เหมาะกับขั้นตอน

เปิด Armored Cable
Cable Pulling
Outdoor Work

แต่ตอนจับ Bare Fiber ต้องทำงานอย่างระมัดระวังและรักษาความสะอาดตามขั้นตอน

49. Safety Helmet

จำเป็นสำหรับงาน

Construction Site
Pole
Factory
Outdoor

โดยเฉพาะพื้นที่ที่มีความเสี่ยงของวัตถุตก

50. Safety Harness

ถ้าทำงานบนที่สูงต้องใช้อุปกรณ์ Fall Protection ตามระบบความปลอดภัยของหน้างาน

ไม่ควรปีนเสาหรือทำงานบนที่สูงโดยไม่มีอุปกรณ์เหมาะสม

เครื่องมือชุดเล็กสำหรับช่าง FTTH

ชุดพื้นฐานอาจประกอบด้วย

Fiber Stripper
Drop Cable Stripper
Cleaver
Fusion Splicer
VFL
Power Meter
Cleaning Kit
Sleeve
SC/APC Tools
Fiber Disposal Box

เหมาะกับงานบ้านและ Subscriber

ชุดเครื่องมือสำหรับ Backbone

ควรเพิ่ม

OTDR
Light Source
Power Meter
Cable Slitter
Loose Tube Tools
ODF Tools
Label Printer
Reel Stand
Pulling Equipment

เพราะงาน Backbone ซับซ้อนกว่า

ชุดเครื่องมือสำหรับ Outdoor Fiber

ควรเพิ่ม

Closure Tools
Duct Rodder
Pulling Rope
Pulling Grip
Swivel
Waterproof Sealing Tools
Outdoor Label
Safety Equipment

ตาม Route

เครื่องมือสำหรับงาน 96–144 Core ต้องเพิ่มอะไร

สิ่งสำคัญคือการจัดการ Core

ควรมี

Core Identification Sheet
Label
Splice Tray จำนวนเพียงพอ
Fiber Organizer
OTDR
Documentation

เพราะ Human Error เป็นความเสี่ยงสูงมาก

ก่อนเริ่ม Fusion ต้องเช็กเครื่องอะไรบ้าง

ควรตรวจ

Battery
Electrode
V-Groove
Cleaver Blade
Heater
Fusion Program
Fiber Holder
Cleaning Equipment

ก่อนเริ่มงานจริง

Arc Calibration จำเป็นไหม

เครื่อง Fusion หลายรุ่นมีฟังก์ชัน Arc Calibration

ควรทำตามคำแนะนำของผู้ผลิต โดยเฉพาะเมื่อ

เปลี่ยนพื้นที่
อุณหภูมิเปลี่ยนมาก
ความสูงเปลี่ยน
Electrode ถูกเปลี่ยน

เพื่อให้ Arc เหมาะกับสภาพแวดล้อม

เครื่องมือแพงที่สุดต้องดีที่สุดไหม

ไม่เสมอไป

เครื่องมือควรเลือกตามงานจริง

เช่นช่าง FTTH จำนวนมากอาจไม่ต้องใช้ OTDR ระดับ Carrier ทุกคน

แต่เครื่องมือหลักควร

เชื่อถือได้
Calibration ได้
มีอะไหล่
มีบริการหลังการขาย

ซื้อเครื่องมือราคาถูกเกินไปมีความเสี่ยงอะไร

อาจเกิดปัญหา เช่น

Cleave ไม่สม่ำเสมอ
Measurement ไม่แม่น
Battery เสื่อมเร็ว
ไม่มีอะไหล่

แต่ราคาสูงก็ไม่ได้รับประกันคุณภาพเสมอไป

จึงควรดู Specification และ Reliability

เครื่องมืออะไรไม่ควรประหยัดมากเกินไป

ควรให้ความสำคัญกับ

Fusion Splicer
Cleaver
Fiber Stripper
OTDR/Power Meter
Cleaning Tools

เพราะมีผลโดยตรงต่อคุณภาพงาน

เครื่องมือไหนควร Calibration

อุปกรณ์ Measurement เช่น

Optical Power Meter
Light Source
OTDR

ควรได้รับการดูแลและ Calibration ตาม Requirement ของงานและผู้ผลิต

โดยเฉพาะงานที่ต้องออก Test Report

ต้องดูแล Fusion Splicer อย่างไร

ควรทำความสะอาด

V-Groove
Fiber Clamp
Camera Area ตามคู่มือ
Cleaver

อย่างสม่ำเสมอ

และเก็บเครื่องใน Hard Case

เครื่อง Fusion เปียกฝนทำอย่างไร

ไม่ควรใช้งานในสภาพที่เสี่ยงน้ำเข้าตัวเครื่อง

งาน Outdoor ควรมี

Tent
Work Shelter
Table

ป้องกันฝนและลม

ต้องสำรองเครื่อง Fusion ไหม

โครงการขนาดใหญ่หรือ Deadline สูงควรมี Backup Plan

เพราะถ้า Fusion Splicer เสีย งาน Splice ทั้งหมดอาจหยุดทันที

ต้องมีเครื่องสไปซ์ Ribbon แยกหรือไม่

ถ้าต้องทำ Ribbon Fiber ต้องใช้ Fusion Splicer และ Cleaver ที่รองรับ Ribbon/Mass Fusion ตามระบบ

เครื่อง Single Fiber ทั่วไปไม่ควรถูกสมมติว่าจะทำ Ribbon ได้ทุกเครื่อง

เครื่องมือสำหรับ Fast Connector ต่างไหม

ต่างบางส่วน

อาจใช้

Stripper
Cleaver
Assembly Tool
VFL

และไม่จำเป็นต้อง Fusion Splice หากเป็น Mechanical/Fast Connector

แต่ Loss และ Reliability ต้องตรงกับงาน

Fusion Splice กับ Fast Connector เลือกแบบไหน

Fusion Splice เหมาะกับ

Backbone
Permanent Joint
งานต้องการ Loss ต่ำ

Fast Connector เหมาะกับ

งานรวดเร็ว
FTTH บางจุด
Repair บางประเภท

ต้องเลือกตาม Application

งาน Fiber ที่ต้องการคุณภาพควรมีเครื่องมือทดสอบอะไรอย่างน้อย

ควรมี

VFL
Optical Power Meter

และสำหรับ Backbone ควรเพิ่ม

Light Source
OTDR

เพื่อให้ตรวจได้ทั้ง Continuity, Power และ Event

หลัง Fusion ต้องดูค่า Loss บนเครื่องอย่างเดียวพอไหม

ไม่พอ

ค่าที่ Fusion Splicer แสดงมักเป็น Estimated Splice Loss

งานจริงควรทดสอบ Link หลังติดตั้งด้วยเครื่องมือ Optical

ทำไม OTDR ถึงสำคัญหลังสไปซ์

เพราะช่วยเห็นว่าแต่ละจุดมี

Splice Loss
Reflection
Bend
Break

อยู่ตรงระยะใด

ถ้าต้องทำงานเชื่อม Fiber หรือแก้ไข Backbone สามารถดูรายละเอียด บริการสไปซ์สายไฟเบอร์ออฟติก เพื่อประกอบการวางแผนงานได้

Checklist เครื่องมือช่าง Fiber ฉบับย่อ

ก่อนออกหน้างานควรเช็กอย่างน้อย

เครื่องมือ Fusion

Fusion Splicer
Cleaver
Fiber Stripper
Sleeve

Cleaning

Isopropyl Alcohol
Lint-Free Wipes
Cleaning Pen
Inspection Tool

Testing

VFL
Power Meter
Light Source
OTDR

Cable Preparation

Jacket Stripper
Cable Slitter
Kevlar Scissors
Tube Cutter

Installation

Reel Stand
Pulling Rope
Pulling Grip
Duct Rodder
Measuring Tool

Documentation

Label Printer
Marker
Laptop
Camera

Safety

Safety Glasses
Helmet
Gloves
Fiber Disposal Box
Harness สำหรับงานบนที่สูง

Checklist ก่อนออกไซต์

ควรตรวจ

Fusion Splicer เปิดติด
Battery เต็ม
Cleaver ใช้งานปกติ
Blade พร้อม
Stripper พร้อม
Alcohol เพียงพอ
Wipes เพียงพอ
Sleeve มากกว่าจำนวน Core
OTDR พร้อม
Power Meter พร้อม
Adapter ครบ
Patch Cord Test ครบ
Label พร้อม
Drawing พร้อม
PPE ครบ

จุดผิดพลาดที่พบบ่อยของช่าง Fiber

มี Fusion Splicer แต่ไม่มีเครื่องมือ Test

ทำงานเสร็จแต่ยืนยันคุณภาพ Link ไม่ได้

Cleaver Blade ไม่คม

ทำให้ Fusion Error สูง

ใช้ทิชชูเช็ด Fiber

เพิ่มสิ่งสกปรก

ไม่มี Label

Maintenance ภายหลังยากมาก

ไม่มี Fiber Waste Container

เสี่ยงอันตรายจากเศษแก้ว

ไม่เตรียม Spare Consumable

งานหยุดเพราะ Sleeve หรือ Alcohol หมด

มือใหม่ควรซื้ออะไรเป็นชุดแรก

ถ้าเริ่มทำงาน Fiber จริง ควรมีอย่างน้อย

Fusion Splicer
Cleaver
Stripper
Kevlar Scissors
Cleaning Kit
Sleeve
VFL
Optical Power Meter
Tool Bag
PPE

จากนั้นค่อยเพิ่ม OTDR และเครื่องมือ Cable Installation ตามประเภทงาน

ถ้างบจำกัดควรลงทุนอะไรก่อน

ให้ลงทุนในเครื่องมือที่มีผลกับ Quality โดยตรงก่อน ได้แก่

Cleaver ที่เชื่อถือได้
Fiber Stripper
Fusion Splicer
Cleaning Equipment
Power Meter

แล้วเพิ่มเครื่องมือทดสอบขั้นสูงตามปริมาณงาน

สรุป ช่างติดตั้งไฟเบอร์ต้องมีเครื่องมืออะไรบ้าง

ช่าง Fiber ที่พร้อมทำงานจริงต้องมีมากกว่า Fusion Splicer

เครื่องมือหลักครอบคลุมตั้งแต่

ปอกสาย → เตรียม Fiber → Cleave → Fusion → Protect → Test → Label → Document

ถ้าเป็นงาน Backbone ต้องมีเครื่องมือทดสอบอย่าง OTDR และ Power Meter เพิ่มเข้ามาอย่างจริงจัง

ถ้าเป็นงาน Outdoor ต้องมีเครื่องมือ Pulling, Reel และ Safety เพิ่ม

และถ้าเป็นงาน Core สูง ต้องมีระบบ Label กับ Documentation ที่ดีพอ ๆ กับเครื่องมือสไปซ์

หลักของ comsiam คือเครื่องมือที่ครบไม่ได้ช่วยแค่ทำงานเร็วขึ้น แต่ช่วยลดความผิดพลาด ทำให้ตรวจสอบคุณภาพได้ และทำให้การส่งมอบระบบ Fiber มีมาตรฐานตั้งแต่ต้นจนจบ
