Drop Wire Fiber คืออะไร? สายจากเสาถึงบ้านควรเลือกแบบไหน

Drop Wire Fiber คือสายไฟเบอร์ออฟติกที่ใช้เชื่อมช่วงปลายทางจากจุดกระจายสัญญาณ เช่น เสาไฟ ตู้กระจาย Fiber หรือกล่อง Distribution ไปยังบ้าน อาคาร หรือห้องของผู้ใช้งาน จึงถือเป็นสายสำคัญมากในระบบ FTTH เพราะต้องรับทั้งแรงดึง สภาพอากาศ และการโค้งงอระหว่างติดตั้ง

สำหรับงานจากเสาถึงบ้าน comsiam แนะนำให้เลือก Drop Cable ที่ออกแบบสำหรับ Outdoor โดยเฉพาะ และควรใช้ Fiber แบบ Bend-Insensitive เช่น G.657A1 หรือ G.657A2 เพื่อช่วยลดปัญหา Loss บริเวณมุมเลี้ยวและจุดเข้าบ้าน

Drop Wire Fiber คืออะไร

Drop Wire Fiber หรือ Fiber Drop Cable คือสายช่วงสุดท้ายที่นำสัญญาณ Fiber จากโครงข่ายหลักไปถึงผู้ใช้งาน

ตัวอย่างเส้นทางคือ

Fiber Distribution Point → เสา → บ้าน → Fiber Outlet → ONU

สายช่วงนี้จึงมีลักษณะต่างจาก Backbone หลัก เพราะมักมีขนาดเล็กกว่าและออกแบบให้ติดตั้งง่ายในพื้นที่จริง

Drop Wire Fiber ใช้ในระบบอะไร

พบได้มากใน

• FTTH
• FTTB
• Internet Fiber
• ระบบสื่อสารในบ้าน
• ระบบ CCTV บางประเภท
• การเชื่อมอาคารขนาดเล็ก

โดยเฉพาะการเดินสายจากเสาหรือจุดกระจายเข้าสู่บ้านผู้ใช้งาน

Drop Wire Fiber มีกี่ Core

ที่พบได้บ่อย เช่น

• 1 Core
• 2 Core
• 4 Core

สำหรับ FTTH บ้านทั่วไป 1 Core หรือ 2 Core พบได้มาก

จำนวน Core ที่ต้องใช้ขึ้นอยู่กับ Architecture ของผู้ให้บริการและแผนสำรอง

บ้านทั่วไปควรใช้ 1 Core หรือ 2 Core

ถ้าเป็น FTTH ปกติที่ใช้ระบบ PON

1 Core มักเพียงพอสำหรับบริการหนึ่ง Link

แต่บางโครงการอาจเลือก 2 Core เพื่อ

• เผื่อ Backup
• เผื่อระบบในอนาคต
• แยกบริการ

ถ้าส่วนต่างราคาไม่มากและแนวเดินสายเปลี่ยนใหม่ยาก 2 Core อาจมีความยืดหยุ่นมากกว่า

Drop Wire Fiber ควรใช้ G.657A1 หรือ G.657A2

ทั้งสองแบบเหมาะกับ FTTH

G.657A1

เหมาะกับ

• งานบ้านทั่วไป
• Drop Cable
• Indoor/Outdoor Transition
• จุดที่มีการโค้งระดับปกติ

G.657A2

เหมาะกับ

• พื้นที่แคบ
• มุมเลี้ยวมาก
• Fiber Outlet
• กล่องขนาดเล็ก

ถ้าต้องการ Bend Performance สูงขึ้น G.657A2 จะได้เปรียบกว่า

ทำไมไม่ควรเลือก G.652D อย่างเดียวสำหรับ Drop Cable

G.652D ใช้งานได้ในระบบ Single Mode แต่ไม่ได้เด่นเรื่องการทนต่อการโค้งเท่า G.657

บริเวณจากเสาถึงบ้านมักต้อง

• เลี้ยวตามผนัง
• เข้าใต้ชายคา
• เข้ากล่อง
• เดินผ่านมุม

จึงทำให้ G.657 เหมาะกว่าในหลายกรณี

Drop Wire Fiber มีโครงสร้างแบบไหน

สาย Drop สามารถมีรูปแบบต่างกัน เช่น

• Flat Drop
• Round Drop
• Self-Supporting Drop
• Indoor Drop
• Outdoor Drop

แต่ละแบบถูกออกแบบมาให้เหมาะกับวิธีติดตั้งต่างกัน

Flat Drop Fiber คืออะไร

Flat Drop มีหน้าตัดค่อนข้างแบน

มักประกอบด้วย

• Fiber อยู่กลางสาย
• Strength Member อยู่สองด้าน
• Outer Jacket

บางรุ่นมี Messenger Wire เพิ่มสำหรับแขวนบนเสา

ข้อดีคือ

• ขนาดเล็ก
• ติดตั้งง่าย
• ปอกง่าย
• เหมาะกับ FTTH

Round Drop Fiber คืออะไร

Round Drop มีรูปทรงกลมหรือเกือบกลม

ข้อดีคือ

• จัดการง่ายในบางเส้นทาง
• เดินในท่อได้สะดวก
• ทนแรงจากหลายทิศทางได้ดีในบางโครงสร้าง

เหมาะกับงานที่ไม่ต้องการ Flat Cable

Drop Wire แบบมี Messenger คืออะไร

เป็น Drop Cable ที่มีลวดหรือ Strength Member สำหรับช่วยรับน้ำหนักในการแขวน

เหมาะกับงาน

เสา → บ้าน

โดยไม่ต้องให้ตัว Fiber Cable รับแรงทั้งหมดเอง

มักเห็นเป็นโครงสร้างคล้ายเลข 8 หรือมีส่วน Messenger แยกติดกับ Cable

Self-Supporting Drop Cable คืออะไร

เป็นสายที่ออกแบบให้แขวนตัวเองได้ในช่วงระยะที่ผู้ผลิตกำหนด

มี Strength Member หรือ Messenger ช่วยรับแรงดึง

เหมาะกับ

• FTTH Aerial
• เสาถึงบ้าน
• อาคารถึงอาคารระยะสั้น

แต่ต้องตรวจ Maximum Span และ Tensile Load

แขวน Drop Wire จากเสาถึงบ้านได้ไกลแค่ไหน

ไม่มีระยะเดียวที่ใช้ได้กับทุกสาย

ต้องดู

• Cable Design
• Messenger
• Tensile Rating
• Span
• ลม
• ความสูง
• จุดยึด

จาก Datasheet ของรุ่นจริง

ไม่ควรแขวนสายตามระยะโดยประมาณอย่างเดียว

Drop Cable ต้องทน UV หรือไม่

ถ้าเดิน Outdoor ต้องทน UV

เพราะสายจะโดนแสงแดดเป็นเวลานาน

ถ้า Jacket ไม่เหมาะกับ Outdoor อาจเกิด

• กรอบ
• แตก
• สีซีด
• อายุการใช้งานสั้นลง

ดังนั้นควรตรวจ UV Resistance ก่อนซื้อ

Drop Cable ต้องกันน้ำไหม

ถ้าเป็น Outdoor ควรมีความสามารถป้องกันความชื้นตามการออกแบบของสาย

บางรุ่นอาจใช้

• Water Blocking Yarn
• Water Blocking Tape
• Water Resistant Jacket

แต่ต้องดู Datasheet ของผู้ผลิต

Drop Wire ใช้เดินในท่อได้หรือไม่

ได้ในหลายรุ่น

แต่ควรตรวจ Cable Diameter และ Pulling Specification

ถ้าเป็นระยะไกลมากหรือมีมุมมาก อาจเลือก Round Drop หรือ Cable ที่ออกแบบสำหรับ Duct โดยเฉพาะ

Drop Wire ใช้ฝังดินได้ไหม

ไม่ควรสมมติว่าได้

Drop Cable ทั่วไปจำนวนมากไม่ได้ออกแบบสำหรับ Direct Burial

ถ้าจะฝังดินควรใช้

• Direct Burial Drop
• Armored Drop
• หรือเดินในท่อป้องกัน

ตามข้อกำหนดของผลิตภัณฑ์

Drop Wire ใช้ภายในบ้านได้ไหม

ได้ในหลายกรณี

แต่ต้องดู Jacket และ Flame Rating

สาย Outdoor บางรุ่นอาจเหมาะกับการเข้าภายในบ้านช่วงสั้น ๆ เท่านั้น

หากต้องเดินภายในอาคารยาว ควรพิจารณา Indoor Drop หรือสายที่มี Indoor/Outdoor Rating

จุดเข้าบ้านควรติดตั้งอย่างไร

ควรหลีกเลี่ยงการพับสายเป็นมุมฉาก

ควรใช้รัศมีโค้งที่เหมาะสม

บริเวณเจาะผนังควร

• ป้องกันขอบคม
• ซีลรู
• ป้องกันน้ำไหลเข้าบ้าน
• เผื่อ Service Loop

อย่างเหมาะสม

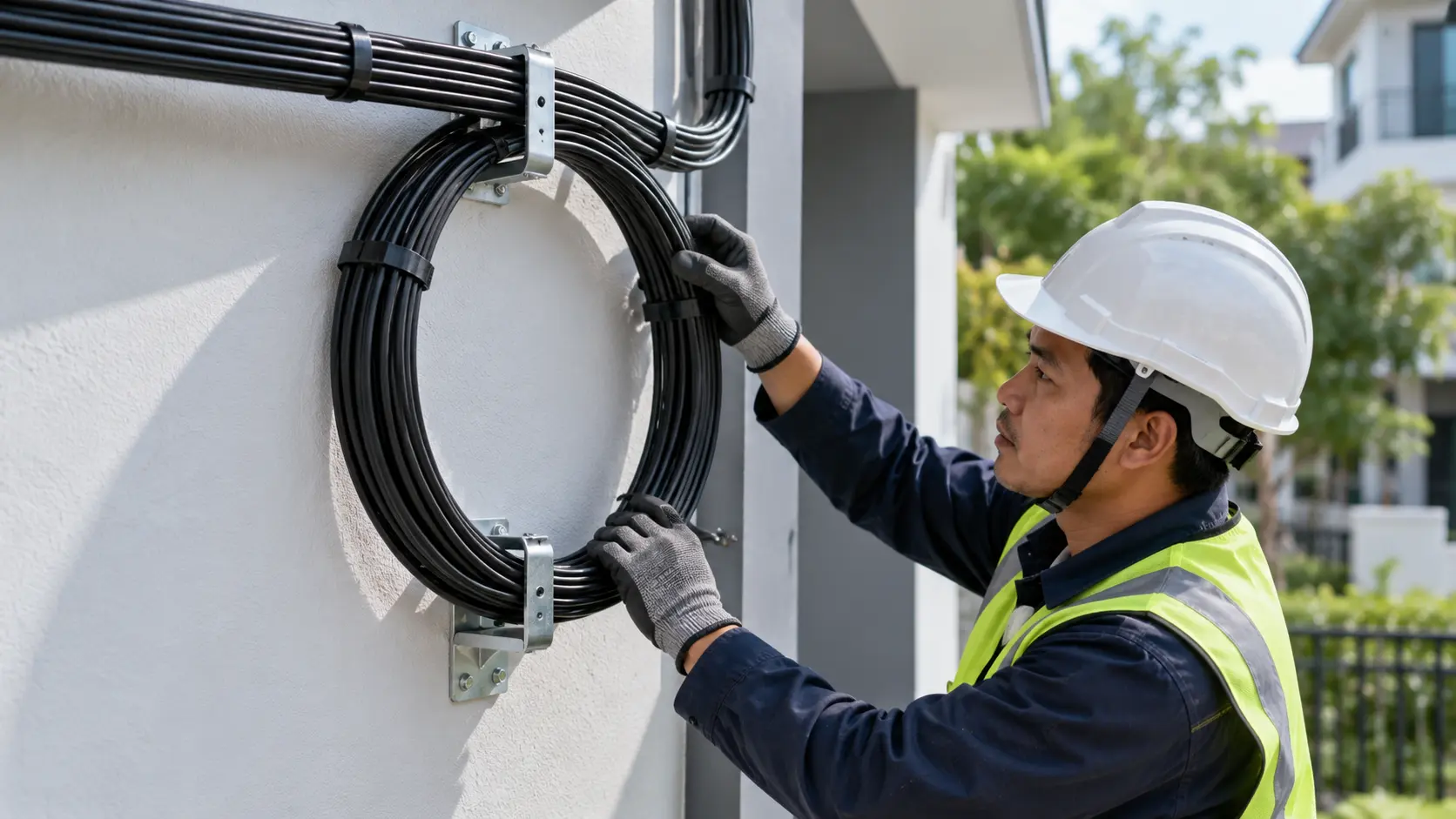

Service Loop คืออะไร

Service Loop คือการเผื่อความยาวสายไว้สำหรับ Maintenance

มีประโยชน์เมื่อ

• ต้องย้ายกล่อง
• ต้องสไปซ์ใหม่
• ปลายสายเสีย
• ต้องเปลี่ยนตำแหน่ง ONU

แต่ไม่ควรม้วนเป็นวงเล็กจนเกิน Bend Radius

Drop Cable ต่อเข้ากับ ONU อย่างไร

โดยทั่วไปอาจใช้

Drop Cable → Fiber Outlet → Patch Cord → ONU

หรือ

Drop Cable → Fast Connector → ONU

ขึ้นอยู่กับระบบ

การใช้ Outlet และ Patch Cord ช่วยให้จัดระบบเป็นระเบียบและ Maintenance ง่ายขึ้น

Fast Connector ดีไหม

Fast Connector ช่วยให้ติดตั้งรวดเร็วโดยไม่ต้องใช้ Fusion Splicer

เหมาะกับงานบางประเภท

แต่คุณภาพขึ้นอยู่กับ

• การ Cleave
• ความสะอาด
• Connector Quality
• ฝีมือผู้ติดตั้ง

งานที่ต้องการ Loss ต่ำมากอาจเลือก Fusion Splice กับ Pigtail แทน

Fusion Splice Drop Cable ดีอย่างไร

Fusion Splice ให้ค่า Loss ต่ำและสม่ำเสมอเมื่อทำอย่างถูกต้อง

นิยมใช้เชื่อม

Drop Cable → Pigtail

ภายใน Fiber Outlet หรือกล่องพักสาย

หากต้องการดูขั้นตอนงานเชื่อม สามารถศึกษารายละเอียด บริการสไปซ์สายไฟเบอร์ออฟติก เพิ่มเติมได้

Drop Cable ต้องใช้ SC/APC หรือไม่

ระบบ FTTH จำนวนมากนิยม SC/APC

เพราะช่วยลด Optical Reflection

แต่ต้องดูระบบของผู้ให้บริการและอุปกรณ์

อย่าเสียบ SC/APC กับ SC/UPC โดยตรง เพราะหน้าสัมผัสถูกออกแบบต่างกัน

สีของ Connector สำคัญไหม

โดยทั่วไป

• SC/APC มักเป็นสีเขียว
• SC/UPC มักเป็นสีน้ำเงิน

แต่ควรตรวจ Specification ไม่ควรใช้สีเพียงอย่างเดียวเป็นหลักฐาน

Drop Cable ต้องทดสอบหลังติดตั้งไหม

ควร

อย่างน้อยควรตรวจ Optical Power ที่ ONU หรือปลายทาง

งานที่ต้องการความละเอียดมากขึ้นสามารถใช้

• Optical Power Meter
• Light Source
• OTDR

ช่วยตรวจสอบระบบ

ค่า Loss สูงหลังเดิน Drop Cable เกิดจากอะไร

สาเหตุที่พบบ่อย ได้แก่

• สายโค้งมากเกินไป
• Connector สกปรก
• Fusion Splice ไม่ดี
• Fast Connector ติดตั้งผิด
• Cable ถูกกดทับ
• Fiber แตกภายใน

ควรตรวจทีละจุด

Drop Cable แขวนต่ำเกินไปอันตรายไหม

อันตรายและไม่ควรทำ

สายต้องติดตั้งให้มีความสูงและระยะห่างเหมาะสมตามข้อกำหนดของพื้นที่และสาธารณูปโภค

ไม่ควรพาดสายผ่านพื้นที่ที่รถหรือคนสามารถเกี่ยวสายได้

Drop Cable ควรเดินร่วมกับสายไฟหรือไม่

ควรหลีกเลี่ยงการติดตั้งแบบไม่เป็นระเบียบ

แม้ Fiber จะไม่ส่งไฟฟ้าเหมือนสายทองแดง แต่ต้องคำนึงถึง

• ความปลอดภัย
• ระยะติดตั้ง
• การซ่อมบำรุง
• กฎของอาคารและสาธารณูปโภค

โดยเฉพาะ Drop Cable ที่มีส่วนโลหะ

สาย Drop แบบมีโลหะกับไม่มีโลหะต่างกันอย่างไร

แบบมีโลหะอาจมี

• Steel Wire
• Metallic Strength Member

ข้อดีคือแข็งแรง

แต่ต้องพิจารณาพื้นที่ที่มีความเสี่ยงด้านไฟฟ้า

แบบ All-Dielectric ใช้วัสดุ Non-Metallic จึงไม่มีตัวนำโลหะ

เลือก Outdoor Drop Cable ต้องดูอะไรบ้าง

ควรตรวจอย่างน้อย

1. Fiber Type
2. จำนวน Core
3. G.657A1 หรือ G.657A2
4. UV Resistance
5. Tensile Strength
6. Bend Radius
7. Messenger หรือ Self-Supporting
8. Water Resistance
9. Operating Temperature
10. Maximum Span

สายจากเสาถึงบ้านควรเลือกแบบไหน

สำหรับ FTTH บ้านทั่วไป ตัวเลือกที่เหมาะมักเป็น

Outdoor Self-Supporting Drop Cable + G.657A1 หรือ G.657A2

เพราะตอบโจทย์

• การแขวน
• การโค้ง
• UV
• งานเข้าบ้าน

ได้ดีกว่าสาย Indoor ทั่วไป

1 Core หรือ 2 Core แบบไหนคุ้มกว่า

ถ้าระบบต้องการเพียง 1 Core และเปลี่ยนสายง่าย 1 Core อาจประหยัดกว่า

แต่ถ้าแนวสายติดตั้งยากและต้องการ Spare

2 Core อาจคุ้มกว่า

ต้องเทียบราคาสายกับค่าแรงเดินใหม่ในอนาคต

จุดผิดพลาดที่พบบ่อย

ใช้ Indoor Cable แขวนจากเสา

Jacket อาจเสื่อมเร็ว

ไม่ดู Maximum Span

ทำให้ Cable รับแรงมากเกินไป

พับสายบริเวณเข้าบ้าน

ทำให้ Loss เพิ่ม

ไม่เผื่อ Service Loop

ซ่อมภายหลังลำบาก

ใช้ Connector ผิดชนิด

ทำให้ Loss และ Reflection สูง

สรุป Drop Wire Fiber สายจากเสาถึงบ้านควรเลือกอะไร

Drop Wire Fiber คือสายช่วงปลายของระบบ FTTH จากจุดกระจายสัญญาณไปถึงผู้ใช้งาน

สำหรับงานจากเสาถึงบ้าน ควรมองหาคุณสมบัติหลัก ได้แก่

• Outdoor Rating
• UV Resistance
• Self-Supporting หรือมี Messenger
• G.657A1 หรือ G.657A2
• จำนวน Core ที่เหมาะสม
• Bend Radius ที่ดี
• Tensile Strength เพียงพอ

บ้านทั่วไปมักใช้ 1–2 Core และควรเลือกโครงสร้างที่ออกแบบสำหรับ FTTH โดยตรง

แนวทางของ comsiam คือสาย Drop ที่ดีต้องเลือกให้เหมาะทั้ง “ช่วงแขวนกลางแจ้ง” และ “ช่วงเลี้ยวเข้าภายในบ้าน” เพราะทั้งสองบริเวณมีความเสี่ยงต่อความเสียหายของ Fiber แตกต่างกัน
