ควรเตรียมท่อร้อยสายไฟเบอร์ขนาดเท่าไรสำหรับบ้านใหม่

การเลือกขนาดท่อร้อยสายไฟเบอร์สำหรับบ้านใหม่ไม่ควรดูแค่ว่า “สาย Fiber เส้นเล็ก” เพราะสิ่งที่ต้องผ่านท่ออาจไม่ใช่แค่ตัวสาย แต่รวมถึงหัว Connector, สายสำรอง หรือสาย Network อื่นที่อาจเพิ่มในอนาคตด้วย

ถ้าเลือกท่อเล็กเกินไป วันนี้อาจพอดี แต่วันข้างหน้าอาจดึงสายเพิ่มไม่ได้ ต้องเจาะผนังหรือเดินรางใหม่ทั้งที่สามารถป้องกันได้ตั้งแต่ตอนก่อสร้าง

สำหรับบ้านใหม่ comsiam แนะนำให้เน้น “เผื่อพื้นที่ท่อ” มากกว่าทำให้พอดีกับสายปัจจุบัน เพราะท่อเป็น Infrastructure ที่เปลี่ยนภายหลังยากกว่าสายและอุปกรณ์มาก

หากต้องวางท่อและ Backbone ก่อนปิดผนัง สามารถดูรายละเอียด บริการวางระบบและเดินสายไฟเบอร์ออฟติก สำหรับงานเดินสาย เชื่อม และตรวจวัดระบบได้

① ท่อ Fiber ควรใหญ่แค่ไหน

ไม่มีขนาดเดียวที่เหมาะกับทุกบ้าน

ต้องดูว่าในท่อจะมี

• Fiber กี่เส้น
• มี Connector หรือไม่
• เดินร่วมกับ LAN หรือไม่
• เผื่อสายอนาคตหรือไม่

แต่หลักสำคัญคือ อย่าออกแบบให้แน่นเกินไป

② ทำไม Fiber เส้นเล็กแต่ยังควรใช้ท่อใหญ่พอสมควร

เพราะปัญหาไม่ได้อยู่ที่เส้นผ่านศูนย์กลางของสายอย่างเดียว

แต่มีเรื่อง

• การดึง
• Bend Radius
• Connector
• สายเพิ่มในอนาคต

ท่อใหญ่กว่าช่วยลดแรงดึงและลดโอกาสสายเสียหาย

③ บ้านทั่วไปควรเริ่มที่ท่อขนาดเท่าไร

สำหรับแนวคิดบ้านทั่วไป ควรเลือก Conduit ที่มีพื้นที่เหลือพอ ไม่ใช่เลือกขนาดเล็กสุดที่สายลอดได้

หากเป็นท่อ Backbone หลัก ควรเผื่อมากกว่าท่อปลายทาง

เพราะมีโอกาสเพิ่ม

• Fiber
• Cat6
• Cat6A
• สายอื่น

ในอนาคต

④ ควรคิดจากขนาดภายในท่อหรือขนาดเรียก

ควรดู พื้นที่ภายในจริงของท่อ

เพราะท่อที่เรียกขนาดเท่ากันอาจมี Internal Diameter ต่างกันตามชนิดและผู้ผลิต

การออกแบบควรดู Datasheet หรือขนาดภายในจริง

⑤ ถ้าเป็น Fiber เปล่าไม่มีหัว Connector ใช้ท่อเล็กลงได้ไหม

ในเชิงกายภาพได้

เพราะตัว Cable มีขนาดเล็กกว่าหัว Connector มาก

แต่ไม่ควรทำท่อเล็กเกินไปเพียงเพราะวันนี้ลากสายแบบยังไม่เข้าหัว

อนาคตอาจต้องใช้สายสำเร็จรูป

⑥ Pre-Terminated Fiber ต้องเผื่อท่อมากกว่าไหม

ต้อง

เพราะ Connector อย่าง SC หรือ LC มีขนาดใหญ่กว่าตัวสาย

ถ้าท่อเล็กเกิน หัว Connector อาจผ่านไม่ได้

จึงต้องคิดจากส่วนที่ใหญ่ที่สุดที่จะดึงผ่าน

⑦ SC Connector ใหญ่กว่า LC มากไหม

โดยทั่วไป SC มี Housing ใหญ่กว่า LC

ดังนั้นถ้าคิดว่าจะใช้ SC/APC หรือ SC/UPC ควรเผื่อท่อให้มากกว่า

โดยเฉพาะถ้าต้องผ่านข้องอ

⑧ ต้องเผื่อหัว Connector พร้อม Boot ไหม

ควร

เพราะส่วน Boot และ Housing ทำให้ความยาวและความแข็งของปลายสายเพิ่มขึ้น

เวลาผ่านข้องอ จุดนี้เป็นส่วนที่ติดง่ายที่สุด

⑨ ท่อเล็กเกินไปเกิดปัญหาอะไรบ้าง

อาจทำให้

• ดึงไม่ผ่าน
• Connector ติด
• ต้องดึงแรง
• Fiber พับ
• Jacket เสีย
• เพิ่มสายภายหลังไม่ได้

สุดท้ายอาจต้องรื้อท่อใหม่

⑩ ท่อใหญ่เกินไปมีข้อเสียไหม

ข้อเสียหลักคือ

• ใช้พื้นที่มากขึ้น
• ราคาสูงขึ้นเล็กน้อย
• ต้องใช้ Box ใหญ่ขึ้น

แต่สำหรับ Backbone หลัก การเผื่อขนาดมักคุ้มกว่าการทำเล็กเกิน

⑪ ควรเผื่อพื้นที่ท่อกี่เปอร์เซ็นต์

ไม่ควรอัดสายจนเต็มท่อ

หลักปฏิบัติคือควรมีพื้นที่เหลือสำหรับ

• การดึง
• ระบายแรง
• เพิ่มสาย

และต้องตรวจข้อกำหนด Fill Ratio ตามประเภทท่อและมาตรฐานงาน

ไม่ควรออกแบบจากการยัดสายให้ได้มากที่สุด

⑫ ท่อ Backbone หลักควรใหญ่กว่าท่อเข้าห้องไหม

ควร

เพราะ Backbone ต้องรองรับหลายระบบและการขยาย

ตัวอย่าง

จุด Fiber เข้าบ้าน
↓
ท่อหลัก
↓
Network Cabinet
↓
ท่อแยกไปแต่ละห้อง

ท่อหลักควรมี Capacity มากกว่า

⑬ บ้านสองชั้นควรเผื่อท่อขึ้นชั้นสองไหม

ควรอย่างมาก

ควรมีท่อ Backbone อย่างน้อยหนึ่งเส้นจาก Network Cabinet ไปชั้นสอง

และถ้าเป็นไปได้ควรมีท่อสำรองเพิ่มอีกหนึ่งเส้น

⑭ บ้านสามชั้นควรทำอย่างไร

ควรมี Backbone Route ชัดเจน

อาจทำเป็น Riser จากชั้นหนึ่งขึ้นถึงชั้นสาม

แล้วมี Junction/Pull Point ตามความเหมาะสม

จะดีกว่าใช้ท่อเล็กแยกแบบแก้เฉพาะหน้า

⑮ ควรใช้ท่อเดียวกับ Cat6 ไหม

ทำได้ในบางการออกแบบ แต่ต้องดูพื้นที่และมาตรฐาน

ถ้าเดิน Fiber กับ LAN ในระบบ Network เดียวกัน การแยกท่อช่วยให้ Service และอัปเกรดง่ายกว่า

โดยเฉพาะถ้า Cat6A มีขนาดใหญ่และแข็งกว่า Cat6

⑯ Cat6A ใช้พื้นที่ท่อมากไหม

มากกว่า Cat6 หลายรุ่น

เพราะ Diameter ใหญ่ขึ้น

ดังนั้นถ้าจะเผื่อ 10GbE ควรคิดขนาดท่อจาก Cat6A จริง ไม่ใช่จาก Cat5e เดิม

⑰ Fiber กับสายไฟควรอยู่ท่อเดียวกันไหม

โดยทั่วไปควรแยกระบบ

แม้ Fiber ไม่ถูกรบกวนจาก EMI แบบสายทองแดง แต่ยังมีเรื่อง

• Safety
• Building Code
• Maintenance

การแยกท่อทำให้ระบบชัดเจนและดูแลง่าย

⑱ ท่อควรมี Pull String ไหม

ควรมีทุกเส้น

Pull String มีประโยชน์มากเมื่อเพิ่มสายภายหลัง

หลังดึงสายเสร็จ ควรดึงเชือกใหม่กลับเข้าไปเผื่อใช้งานครั้งถัดไปด้วย

⑲ ใช้เชือกแบบไหน

ควรใช้ Pull Cord ที่มีความแข็งแรงและไม่ขาดง่าย

ไม่ควรใช้เชือกบางที่เสื่อมเร็วหรือหลุดเข้าไปในท่อ

ถ้าท่อไกล ควรเลือกตามแรงดึงที่ต้องใช้

⑳ ทำไมข้องอ 90 องศาถึงเป็นปัญหา

เพราะทำให้

• แรงเสียดทานเพิ่ม
• Connector ผ่านยาก
• ต้องดึงแรง

และอาจทำให้ Fiber เกิด Bend ที่ไม่เหมาะสม

ควรใช้ Long Sweep Bend หรือโค้งกว้าง

㉑ ถ้ามีหลายมุมควรมี Pull Box ไหม

ควรในบางกรณี

Pull Box ช่วยแบ่งระยะดึง

ทำให้ดึงง่ายและลดแรงบนสาย

โดยเฉพาะ Backbone ยาวหรือมีมุมหลายจุด

㉒ Pull Box ควรฝังปิดเลยไหม

ไม่ควร

ควรเข้าถึงได้ภายหลัง

เพราะอาจต้อง

• เพิ่มสาย
• ดึงสายใหม่
• ตรวจ Route

จุด Service ที่ถูกปิดถาวรทำให้งานอนาคตยากมาก

㉓ ควรเดินท่อแบบตรงที่สุดไหม

ควร แต่ไม่จำเป็นต้องเสี่ยงเพื่อให้สั้นที่สุด

Route ที่ดีควร

• โค้งน้อย
• ปลอดภัย
• เข้าถึงได้
• ไม่ผ่านพื้นที่เสี่ยง

ความง่ายในการ Service สำคัญพอ ๆ กับระยะ

㉔ ต้องเผื่อท่อสำหรับ FTTR ไหม

ถ้าคิดว่าอนาคตอาจใช้ FTTR ควรเตรียมท่อไปแต่ละชั้นหรือห้องสำคัญ

เพราะ FTTR ต้องนำ Fiber เข้าไปลึกในบ้านมากกว่าระบบ FTTH ปกติ

㉕ FTTR ต้องใช้ท่อใหญ่ไหม

ตัว Fiber อาจเล็กมาก

แต่ควรเผื่อให้

• Connector
• Fiber เพิ่ม
• Service

ผ่านได้สะดวก

อย่าทำท่อเล็กเพียงเพราะ FTTR Cable บาง

㉖ ควรมีท่อไปห้องทำงานไหม

ควร

เพราะห้องทำงานอาจต้องใช้ในอนาคต

• LAN
• Fiber
• NAS
• Workstation

การมี Conduit สำรองช่วยให้ปรับระบบได้ง่าย

㉗ จุด TV ต้องมีท่อไหม

ควรมีสำหรับบ้านใหม่

สามารถใช้กับ

• LAN
• HDMI Extender
• Fiber ในอนาคต

และช่วยลดสายลอยหลังติดตั้ง Smart TV

㉘ ควรทำท่อขึ้นเพดานสำหรับ Access Point ไหม

ควร

โดยเฉพาะจุด AP กลางบ้าน

ควรมี Cat6/Cat6A ไปยังตำแหน่งติดตั้งบนฝ้า/เพดาน

และอาจเผื่อ Fiber ถ้ามีแผนใช้ระบบขั้นสูง

㉙ จุด CCTV ต้องมีท่อ Network ไหม

ควร

CCTV IP ส่วนใหญ่นิยมใช้ Cat6 + PoE

การวาง Conduit ก่อนจะทำให้งานกล้องเรียบร้อยและไม่ต้องเดินสายภายนอกภายหลัง

㉚ ประตูรั้วควรมีท่อใหญ่แค่ไหน

ควรเผื่อมากกว่าระบบเดียว

เพราะอาจใช้กับ

• CCTV
• Intercom
• Access Control
• Fiber
• Network

ควรทำเป็น Route Utility/Network ที่สามารถเพิ่มสายได้

㉛ อาคารหลังสองควรมีท่อแยกไหม

ควรอย่างมาก

ถ้ามีโรงรถ สำนักงาน หรือบ้านรับรอง ควรมีท่อใต้ดินเฉพาะสำหรับ Network

สามารถเดิน Single Mode Fiber ไปได้ในอนาคต

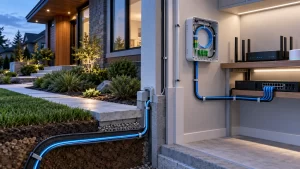

㉜ ท่อใต้ดินควรใช้แบบไหน

ควรใช้ท่อที่เหมาะกับงาน Underground เช่น HDPE หรือ Conduit ที่ออกแบบสำหรับสภาพแวดล้อมนั้น

ต้องพิจารณา

• น้ำ
• แรงกด
• งานขุด
• ระยะ

ตามหน้างานจริง

㉝ ควรมี Handhole ไหม

ถ้าระยะไกลหรือมีหลายจุดเลี้ยว ควรพิจารณา

Handhole ช่วย

• ดึงสาย
• เพิ่มสาย
• ซ่อม

ได้ง่ายกว่า Route ใต้ดินยาวต่อเนื่องโดยไม่มีจุด Service

㉞ ท่อที่เล็กเกินไปใต้ดินแก้ยากไหม

ยากมาก

เพราะอาจต้อง

• ขุด
• รื้อพื้น
• รื้อสวน

จึงควรเผื่อขนาดตั้งแต่แรกมากกว่าท่อภายในบางจุด

㉟ ต้องใส่สาย Fiber ตอนก่อสร้างทันทีไหม

ไม่จำเป็นเสมอไป

สามารถเตรียม

• ท่อ
• Pull String
• Box

ไว้ก่อน แล้วดึง Fiber เมื่อพร้อม

บางครั้งช่วยป้องกันสายเสียหายระหว่างงานก่อสร้างด้วย

㊱ ถ้าใส่ Fiber ตั้งแต่ก่อสร้างต้องป้องกันอย่างไร

ต้องระวัง

• ปูน
• สี
• ฝุ่น
• การเหยียบ
• การตัดสาย
• Connector สกปรก

ควรปิดปลายและเก็บใน Box ให้เรียบร้อย

㊲ Connector ควรถูกดึงผ่านท่อตอนก่อสร้างไหม

หากเลี่ยงได้ การลาก Cable ที่ยังไม่มีหัวแล้ว Terminate ภายหลังอาจง่ายกว่าใน Route ซับซ้อน

แต่ต้องใช้ช่างและเครื่องมือ

Pre-Terminated มีข้อดีติดตั้งง่าย แต่ต้องเผื่อท่อให้ Connector ผ่านได้

㊳ บ้านทั่วไปควรเลือกแบบไหน

ถ้า Route สั้นและท่อใหญ่ Pre-Terminated Fiber สะดวก

ถ้า Backbone ซับซ้อนหรือหลาย Core การเดิน Cable แล้ว Fusion Splice/Terminate ภายหลังมักเหมาะกว่า

㊴ จำนวนสายมีผลต่อขนาดท่อมากไหม

มี

เช่น

Fiber 1 เส้น

กับ

Fiber + Cat6A 4 เส้น

ต้องใช้พื้นที่ต่างกันมาก

จึงควรทำ Cable Schedule ก่อนเลือกท่อ

㊵ Cable Schedule คืออะไร

คือรายการวางแผนว่าแต่ละท่อจะมีสายอะไรบ้าง

ตัวอย่าง

ท่อ A → Fiber 1 เส้น

ท่อ B → Cat6A 4 เส้น

ท่อ C → CCTV 3 เส้น

ช่วยเลือกขนาดท่อได้แม่นยำกว่าการเดา

㊶ ควรเผื่อสายเพิ่มกี่เส้น

ไม่จำเป็นต้องใส่สายสำรองทุกเส้นถ้ามีท่อสำรอง

หลายครั้งการมี ท่อว่าง มีคุณค่ามากกว่าสายสำรอง

เพราะสามารถเลือกเทคโนโลยีใหม่ในอนาคตได้

㊷ ทำไมท่อว่างถึงสำคัญ

เพราะเราไม่รู้ว่าอีก 5–10 ปีจะใช้สายแบบไหน

อาจเป็น

• Fiber รุ่นใหม่
• Cat รุ่นใหม่
• ระบบ Smart Home

ท่อว่างทำให้บ้านรองรับเทคโนโลยีที่ยังไม่ได้ซื้อวันนี้

㊸ ท่อสำรองควรใส่ Pull String ด้วยไหม

ควร

และควรติด Label ว่าปลายทั้งสองอยู่ตรงไหน

ไม่ควรปล่อยท่อสำรองไว้โดยไม่มีข้อมูล เพราะหลายปีต่อมาอาจหา Route ไม่เจอ

㊹ ต้องติด Label ท่อไหม

ควร

ตัวอย่าง

• FIBER-IN
• BACKBONE-2F
• OFFICE
• TV
• AP-01

ช่วยให้ช่างในอนาคตทำงานเร็วขึ้น

㊺ ควรถ่ายรูป Route ก่อนฉาบไหม

ควรอย่างยิ่ง

ถ่ายให้เห็น

• ตำแหน่งท่อ
• ระยะจากพื้น
• Junction Box
• จุดเลี้ยว

ก่อนปิดผนังและฝ้า

ข้อมูลนี้มีค่ามากเวลาซ่อมหรือเจาะในอนาคต

㊻ ต้องทำแบบ As-Built ไหม

ถ้าเป็นบ้านใหญ่ควรทำ

As-Built คือแบบที่แสดง Route ที่ติดตั้งจริง

ไม่จำเป็นต้องละเอียดระดับโครงการใหญ่ แต่ควรบันทึกว่าท่อแต่ละเส้นไปไหน

㊼ ท่อควรมีฝาปิดระหว่างก่อสร้างไหม

ควร

เพื่อป้องกัน

• ปูน
• ฝุ่น
• เศษวัสดุ

เข้าไปอุดตัน

ท่อที่ดูดีตอนเริ่มงานอาจใช้ไม่ได้หลังฉาบถ้าไม่ได้ปิดปลาย

㊽ ปัญหาท่อตันเกิดจากอะไร

มักเกิดจาก

• ปูนเข้า
• ท่อแตก
• ข้องอมาก
• เศษวัสดุ
• ช่างงานอื่นเจาะโดน

จึงควร Test Route ก่อนปิดงาน

㊾ ทดสอบท่ออย่างไร

ควรตรวจว่า

• Pull String ดึงได้
• Route ไม่ตัน
• ปลายถูกจุด

ก่อนฉาบหรือปิดฝ้า

หากพบปัญหาจะยังแก้ได้ง่าย

㊿ ถ้าท่อเล็กไปแล้วควรทำอย่างไร

ถ้าบ้านยังไม่ปิดผนัง ควรเปลี่ยนทันที

อย่าหวังว่า “น่าจะดึงผ่าน”

เพราะเมื่อบ้านเสร็จ ค่าแก้จะสูงกว่ามาก

51. ต้องคิดเรื่อง Bend Radius ของท่อด้วยไหม

ต้อง

ท่อควรโค้งในรัศมีที่รองรับสายที่จะดึง

โดยเฉพาะ Fiber และ Cat6A

ไม่ควรมีมุมหักเล็ก ๆ ที่บังคับให้สายพับ

52. Bend Radius ของ Fiber เท่ากันทุกสายไหม

ไม่เท่ากัน

ขึ้นอยู่กับ

• Cable Type
• Diameter
• Construction
• Manufacturer

จึงต้องตรวจ Datasheet ของสายที่จะใช้

53. ท่อ Flexible ใช้ได้ไหม

ใช้ได้ในบางจุด

แต่ต้องระวัง

• ผิวภายใน
• การยุบตัว
• มุมโค้ง
• ความแข็งแรง

สำหรับ Backbone ถาวร ท่อแข็งหรือระบบ Conduit ที่ออกแบบดีมักดึงสายง่ายกว่า

54. ควรให้ช่างไฟเตรียมท่อ Network ได้ไหม

ได้ แต่ควรมีแบบ Network ชัดเจน

เพราะหลักการเดินท่ออาจคล้ายกัน แต่ตำแหน่งและ Route ของ Network มีความต้องการเฉพาะ

ควรให้ผู้ที่เข้าใจระบบ Network ตรวจงานก่อนปิดผนัง

55. ช่าง Fiber ควรเข้ามาตอนไหน

ช่วงก่อนปิดผนังและฝ้าเหมาะมาก

สามารถตรวจ

• ท่อ
• จุดเข้า
• Network Cabinet
• Backbone

แล้วแนะนำก่อนที่จะแก้ไขยาก

หากต้องวางระบบตั้งแต่ต้น สามารถใช้ บริการเดินและสไปซ์ระบบไฟเบอร์ เพื่อช่วยกำหนด Route และตรวจระบบก่อนปิดงานได้

56. Checklist ขนาดและ Route ท่อ Fiber

ก่อนสรุปแบบควรเช็ก

1. สายกี่เส้น
2. มี Connector หรือไม่
3. ขนาดภายในท่อ
4. จำนวนข้องอ
5. มี Pull String
6. มี Pull Box
7. เผื่อ Fiber เพิ่ม
8. เผื่อ Cat6A
9. มีท่อสำรอง
10. เข้าถึง Service ได้

หากครบ จะลดปัญหาภายหลังได้มาก

57. สิ่งสำคัญกว่าการเลือกขนาดเป๊ะ ๆ คืออะไร

คือการ เผื่อ

เพราะระบบ Network เปลี่ยนเร็ว

วันนี้อาจใช้ Fiber 1 Core

วันหน้าอาจต้องใช้

• Fiber เพิ่ม
• 10GbE
• FTTR
• CCTV
• Access Point

ท่อที่เหลือพื้นที่จึงมีค่ามาก

58. สรุป ควรเตรียมท่อ Fiber ขนาดเท่าไร

ไม่ควรเลือกจากเส้นผ่านศูนย์กลาง Fiber เพียงอย่างเดียว แต่ต้องดู Cable ทั้งชุด Connector จำนวนสาย และความต้องการในอนาคต

หลักสำคัญคือ

อย่าทำท่อเล็กสุดที่สายพอดี

ควรมีพื้นที่สำหรับดึงสายได้ง่าย รักษา Bend Radius และเพิ่มสายภายหลัง

สำหรับ Backbone หลักควรใช้ท่อที่ใหญ่กว่าท่อปลายทาง และควรมีท่อสำรองอย่างน้อยหนึ่ง Route ในจุดสำคัญ เช่น ระหว่างชั้น ห้องทำงาน และอาคารแยก

สำหรับบ้านใหม่ comsiam แนะนำให้ลงทุนกับท่อและ Route ให้ดีตั้งแต่ต้น เพราะ Router หรือ Switch เปลี่ยนใหม่ได้ง่าย แต่ท่อที่ฝังอยู่หลังผนังแก้ยากมาก การเผื่อพื้นที่เพียงเล็กน้อยในวันนี้จึงช่วยให้รองรับ Fiber, Multi-Gig และ FTTR ในอนาคตได้โดยไม่ต้องรื้อบ้าน
