สายไฟเบอร์สีเหลือง Aqua และม่วงต่างกันอย่างไร

สีของสายไฟเบอร์ออฟติกมักถูกใช้เป็นตัวช่วยระบุประเภท Fiber ภายใน โดยสีที่พบได้บ่อยมากคือ สีเหลือง, Aqua และม่วง ซึ่งมักสัมพันธ์กับ Single Mode และ Multimode คนละมาตรฐาน แต่สีของ Jacket ไม่ควรถูกใช้เป็นหลักฐานเพียงอย่างเดียว เพราะผู้ผลิตบางรายอาจใช้สีแตกต่างจากแนวปฏิบัติทั่วไป

สำหรับงานติดตั้งจริง comsiam แนะนำให้ใช้สีเป็นเพียง “ตัวช่วยเบื้องต้น” แล้วตรวจ Part Number, Jacket Marking และ Datasheet ทุกครั้งก่อนนำสายไปเชื่อมกับ Transceiver หรือระบบเดิม

สีสาย Fiber มีไว้ทำอะไร

สี Jacket ช่วยให้ช่างแยกประเภทสายได้รวดเร็ว

โดยเฉพาะในพื้นที่ที่มีสายจำนวนมาก เช่น

Data Center
Server Room
ODF
Patch Panel
Backbone

แต่สีไม่ได้กำหนด Optical Performance ด้วยตัวมันเอง

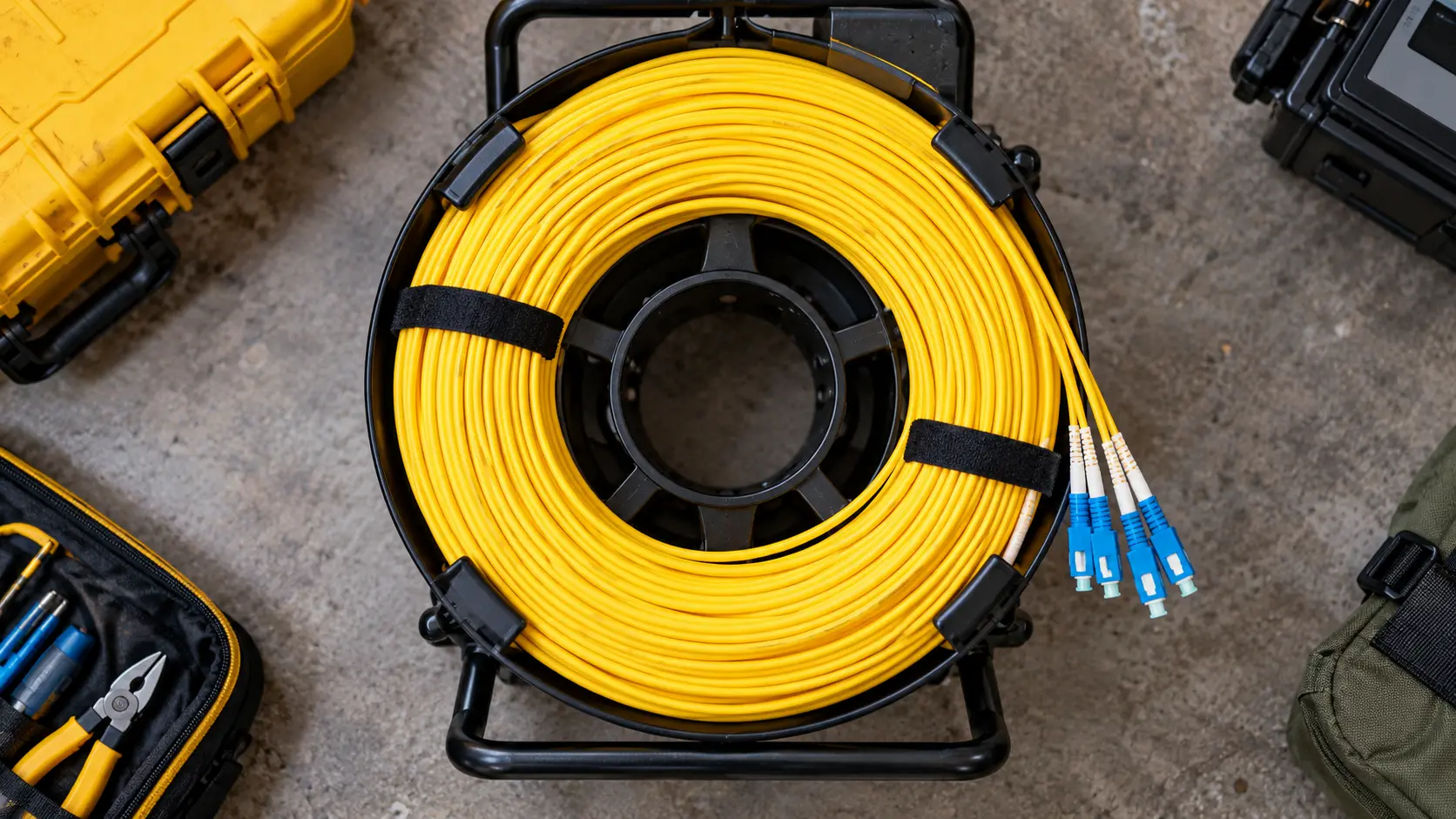

สาย Fiber สีเหลืองคืออะไร

สีเหลืองมักใช้กับ Single Mode Fiber

โดยเฉพาะสายประเภท

OS1
OS2
G.652
G.657

และ Patch Cord Single Mode จำนวนมาก

จึงเป็นสีที่พบได้มากในระบบ Backbone ระยะไกล

สายสีเหลืองคือ OS2 เสมอไหม

ไม่เสมอไป

สีเหลืองอาจใช้กับทั้ง OS1 และ OS2 ในผลิตภัณฑ์บางประเภท

จึงต้องดู Specification เพิ่ม

อย่าตัดสินจากสีอย่างเดียว

สาย Fiber สี Aqua คืออะไร

สี Aqua มักเกี่ยวข้องกับ Multimode Fiber ความเร็วสูง เช่น

โดยเฉพาะ Patch Cord และ Cable สำหรับ Data Center

อย่างไรก็ตาม Aqua อาจใช้กับ OM3 และ OM4 ได้ทั้งคู่ในผลิตภัณฑ์จำนวนมาก

จึงไม่สามารถแยก OM3 กับ OM4 จากสี Aqua เพียงอย่างเดียวได้เสมอไป

สาย Aqua คือ OM3 เสมอไหม

ไม่

OM4 จำนวนมากก็ใช้ Jacket สี Aqua

ดังนั้นถ้าเห็นสาย Aqua ต้องตรวจต่อว่าเป็น

จาก Jacket Marking หรือ Datasheet

สาย Fiber สีม่วงคืออะไร

สีม่วงหรือ Violet มักใช้กับ OM4 Multimode Fiber ในผลิตภัณฑ์บางกลุ่ม เพื่อช่วยแยก OM4 ออกจาก OM3 ที่ใช้สี Aqua

แต่การใช้สีม่วงไม่ได้เป็นกฎเดียวกันทั่วโลกทุกผู้ผลิต

จึงต้องตรวจ Label เสมอ

สีม่วงคือ OM4 แน่นอนหรือไม่

ไม่ควรสรุป 100%

ในตลาดมีการใช้สีม่วงเพื่อระบุ OM4 ค่อนข้างมาก แต่ Manufacturer Convention อาจแตกต่างกัน

ดังนั้นควรใช้สีร่วมกับข้อความบน Jacket

แล้ว OM5 ใช้สีอะไร

OM5 มักพบ Jacket สีเขียวอมเหลืองหรือ Lime Green

เพื่อแยกจาก OM3 และ OM4

แต่เช่นเดียวกัน ควรดู Specification ของผู้ผลิตเป็นหลัก

ตารางจำง่ายเรื่องสีสาย Fiber

สี Jacket ที่พบบ่อย	ประเภท Fiber ที่มักพบ
เหลือง	Single Mode OS1/OS2
Aqua	OM3 หรือ OM4
ม่วง/Violet	OM4 ในหลายผลิตภัณฑ์
Lime Green	OM5
ส้ม	OM1/OM2 ในระบบเก่า

ตารางนี้ใช้เพื่อช่วยจำ ไม่ควรใช้แทน Datasheet

ทำไม OM3 กับ OM4 บางครั้งใช้สีเดียวกัน

เพราะการกำหนดสีมีการเปลี่ยนแปลงและผู้ผลิตแต่ละรายอาจใช้แนวทางต่างกัน

ในระบบเดิม OM3 และ OM4 จำนวนมากใช้ Aqua เหมือนกัน

ต่อมาจึงมีการใช้ Violet เพื่อช่วยแยก OM4 ในผลิตภัณฑ์บางประเภท

Single Mode กับ Multimode ต่างกันอย่างไร

Single Mode ใช้ Core ขนาดเล็กและรองรับระยะทางไกลกว่า

เหมาะกับ

Backbone
Telecom
FTTH
Inter-Building
Campus

Multimode ใช้ Core ใหญ่กว่าและนิยมกับ

Data Center
LAN
Server Room
ระยะสั้นถึงปานกลาง

สีเหลืองกับ Aqua ต่างกันตรงไหนมากที่สุด

โดยทั่วไป

สีเหลือง

มักหมายถึง Single Mode

Aqua

มักหมายถึง Multimode OM3/OM4

จึงไม่ควรนำไปต่อข้ามระบบโดยไม่ได้ตรวจ Transceiver

Single Mode กับ Multimode ต่อกันได้ไหม

ไม่ควรต่อใช้งานแบบตรง ๆ

เพราะมี

Core Diameter
Optical Characteristics
Transceiver

ต่างกัน

แม้ Connector จะเสียบเข้ากันได้ แต่ระบบอาจไม่ทำงานตามที่ออกแบบ

Connector สีต่างจาก Jacket Color ไหม

ต่างกัน

Connector Color สามารถบอกลักษณะ Polish หรือ Fiber Type ได้ในบางระบบ

ตัวอย่างเช่น

SC/APC มักสีเขียว
SC/UPC มักสีน้ำเงิน

แต่ Jacket Color เป็นอีกเรื่องหนึ่ง

จึงไม่ควรสับสน

สายสีเหลืองใช้ Connector สีเขียวได้ไหม

ได้

เช่น Single Mode Patch Cord แบบ SC/APC อาจมี

Jacket สีเหลือง
Connector สีเขียว

เพราะสองสีสื่อคนละคุณสมบัติ

Aqua ใช้หัว LC ได้ไหม

ได้

Data Center นิยมใช้ Multimode OM3/OM4 ร่วมกับ LC Connector มาก

โดยเฉพาะระบบ

10G
40G
100G

ตาม Architecture และ Transceiver

สีม่วงใช้หัว LC ได้ไหม

ได้เช่นกัน

ถ้าเป็น OM4 ก็สามารถใช้ LC Duplex หรือรูปแบบอื่นตามระบบ

สีสายมีผลต่อความเร็วไหม

ไม่มีโดยตรง

สีเป็นเพียง Identifier

ความเร็วจริงขึ้นอยู่กับ

Fiber Standard
Transceiver
Wavelength
Distance
Connector Loss
Network Standard

สาย Aqua เร็วกว่าสีเหลืองไหม

ไม่สามารถเปรียบเทียบแบบนั้นได้

Single Mode สีเหลืองอาจรองรับความเร็วสูงมากและระยะไกลกว่ามาก

Aqua Multimode ก็รองรับความเร็วสูงในระยะที่เหมาะสม

จึงต้องดู Application ไม่ใช่สี

สายม่วงดีกว่า Aqua ไหม

ถ้าสีม่วงเป็น OM4 และ Aqua เป็น OM3

OM4 จะมี Bandwidth สูงกว่าและรองรับระยะบางมาตรฐานได้มากกว่า

แต่ถ้า Aqua เองเป็น OM4 ทั้งคู่ก็อาจมี Optical Specification ใกล้เคียงกัน

จึงต้องอ่าน Label

วิธีอ่าน Jacket Marking

ควรมองหาข้อมูล เช่น

OS2
OM3
OM4
OM5
Fiber Count
Manufacturer
Part Number

ข้อมูลเหล่านี้เชื่อถือได้มากกว่าสี

ถ้าสายไม่มีข้อความบน Jacket ทำอย่างไร

ควรตรวจ

ฉลากม้วน
Packaging
Part Number
เอกสารผู้ผลิต

ถ้ายังไม่สามารถยืนยันได้ ไม่ควรนำไปใช้งาน Backbone สำคัญโดยเดาประเภทจากสี

สีสายภายใน ODF สำคัญไหม

สำคัญในแง่การจัดการ

สีช่วยลดความผิดพลาดตอน

Patch
Maintenance
Troubleshooting

แต่ควรมี Label ร่วมด้วยเสมอ

ควรติด Label เพิ่มไหม

ควร

Label ควรระบุ

ต้นทาง
ปลายทาง
Fiber Type
Port
Cable ID

เพราะสีเดียวกันอาจมีหลาย Link

Data Center นิยมใช้สีอะไร

มักพบ

Aqua สำหรับ OM3/OM4
Violet สำหรับ OM4 บางระบบ
Lime สำหรับ OM5
Yellow สำหรับ Single Mode

แต่ Data Center ขนาดใหญ่ควรใช้ Cable Management Standard ขององค์กรเองร่วมด้วย

Backbone อาคารควรใช้สีเหลืองหรือ Aqua

ขึ้นอยู่กับ Fiber Type ที่เลือก

ถ้าต้องการ

ระยะไกล
Upgrade ง่าย
Inter-Building

Single Mode สีเหลืองมักเหมาะ

ถ้าเป็น LAN ระยะสั้นและระบบเดิมใช้ Multimode ก็อาจเลือก OM4

Data Center ควรใช้ OM3 หรือ OM4

OM4 มักให้ความยืดหยุ่นด้านระยะและ Bandwidth มากกว่า OM3

แต่ต้องดู

Speed
Transceiver
Distance
งบประมาณ

ร่วมกัน

OM5 จำเป็นไหม

ไม่จำเป็นทุกระบบ

OM5 มีประโยชน์กับบาง Application ที่ใช้หลาย Wavelength บน Multimode

แต่ OM4 ยังถูกใช้อย่างแพร่หลายมาก

Single Mode เหมาะกับระบบใหม่ไหม

เหมาะมาก โดยเฉพาะ Backbone

ข้อดีคือ

ระยะไกล
รองรับ Upgrade
ใช้กับระบบ Telecom และ Enterprise ได้หลากหลาย

ราคาของ Optical Module ยังต้องนำมาพิจารณาร่วมด้วย

Patch Cord สีผิดแต่ Fiber Type ถูก ใช้ได้ไหม

ในทาง Optical ถ้า Fiber และ Connector Specification ถูกต้องก็สามารถใช้งานได้

แต่จะสร้างความสับสนในการ Maintenance

จึงควรใช้ Color Convention ให้สม่ำเสมอ

ใช้ Jacket สีเหลืองกับ Multimode ได้ไหม

ผู้ผลิตสามารถทำสีใดก็ได้ในทางกายภาพ

แต่ถ้าทำแบบนั้นจะผิดจาก Convention ที่ช่างส่วนใหญ่คุ้นเคยและเสี่ยงต่อ Human Error

โครงการจึงควรกำหนด Color Standard

Fiber Pigtail ใช้สีตามมาตรฐานเดียวกันไหม

มักใช้แนวทางคล้ายกัน

เช่น

Single Mode = Yellow
OM3/OM4 = Aqua/Violet

แต่ควรตรวจ Part Number เช่นเดียวกัน

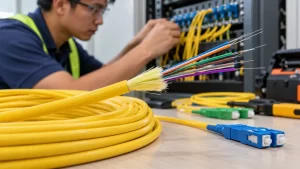

Fiber ภายในสาย Multi-Core มีสีอย่างไร

สี Fiber ภายใน Cable ใช้ Color Code คนละระบบกับสี Outer Jacket

เช่น Core 1–12 อาจใช้สีต่างกันเพื่อระบุลำดับ Fiber

ดังนั้นอย่าสับสนระหว่าง

Jacket Color

กับ

Fiber Color Code ภายใน

Color Code 12 Core สำคัญอย่างไร

ช่วยให้ช่างจับคู่ Core ถูกต้องตอน Splice

ถ้าผิด Core อาจทำให้ Link ไปผิด Port หรือผิดอาคาร

โดยเฉพาะสาย 48, 96 หรือ 144 Core การบันทึก Color Code มีความสำคัญมาก

สไปซ์สายสีเหลืองกับสี Aqua ได้ไหม

ในทางเครื่อง Fusion Splicer สามารถเชื่อมใยแก้วได้หาก Dimension รองรับ

แต่ไม่ควรนำ Single Mode กับ Multimode มาเชื่อมเป็น Link เดียวกันเพื่อใช้งานปกติ เพราะ Optical Characteristics ไม่ตรงกัน

สไปซ์ OM3 กับ OM4 ได้ไหม

ทำได้ทางกายภาพ แต่ Link Performance อาจถูกจำกัดโดย Fiber ที่มี Specification ต่ำกว่า

จึงควรใช้ Fiber Type เดียวกันตลอด Link ถ้าเป็นไปได้

สไปซ์ Single Mode OS1 กับ OS2 ได้ไหม

สามารถทำได้ในหลายกรณี เพราะเป็น Single Mode เหมือนกัน แต่ต้องตรวจ Application และ Cable Specification

สำหรับ Backbone ใหม่ควรออกแบบ Fiber Type ให้สม่ำเสมอ

Fusion Splice ต้องดูสีหรือ Fiber Type

ต้องดู Fiber Type เป็นหลัก

สีช่วยระบุเท่านั้น

ก่อนเชื่อมควรยืนยัน

Single Mode หรือ Multimode
Fiber Standard
Core Assignment

ให้ถูกต้อง

หากเป็นงานเชื่อม Backbone หลายประเภท สามารถศึกษารายละเอียด บริการสไปซ์สายไฟเบอร์ออฟติก เพิ่มเติมได้

เครื่อง Fusion Splicer ตั้งโหมดผิดมีผลไหม

มี

ควรเลือก Program ให้ตรงกับ Fiber ที่ใช้งาน

เครื่องรุ่นใหม่อาจตรวจและปรับอัตโนมัติได้บางส่วน แต่ช่างยังควรยืนยัน Fiber Type

OTDR ต้องเลือก Wavelength ตาม Fiber Type ไหม

ต้อง

Single Mode และ Multimode ใช้ช่วง Wavelength และอุปกรณ์ทดสอบต่างกัน

จึงไม่ควรดู Jacket Color แล้วตั้งเครื่องโดยไม่ตรวจ Specification

ถ้าเจอสายเก่าไม่รู้ว่าเป็นอะไรทำอย่างไร

ควร

ดู Jacket Marking
ดู ODF Label
ตรวจ As-Built
ตรวจ Module เดิม
ใช้เครื่องมือทดสอบที่เหมาะสม

ไม่ควรเดาจากสีเพียงข้อเดียว

สายส้มคืออะไร

สีส้มมักพบกับ Multimode รุ่นเก่า เช่น

แต่ควรตรวจ Jacket Marking เพราะ Color Convention อาจแตกต่างกัน

OM1 กับ OM2 ยังควรใช้ในระบบใหม่ไหม

โดยทั่วไปไม่ใช่ตัวเลือกแรกสำหรับระบบใหม่ที่ต้องการความเร็วสูง

OM3, OM4 หรือ Single Mode มักให้ความยืดหยุ่นมากกว่า

สี Lime คือ OM5 ใช่ไหม

มักใช่ใน Color Convention ทั่วไป

แต่ก็ควรตรวจ Datasheet เช่นเดียวกัน

สี Fiber มีมาตรฐานทั่วโลกเหมือนกันหมดไหม

มีแนวทางมาตรฐานที่ใช้กันแพร่หลาย แต่การใช้งานจริงอาจแตกต่างตาม

Manufacturer
Region
Product Series

จึงไม่ควรพึ่งสีเพียงอย่างเดียว

ก่อนซื้อ Fiber จากสีควรตรวจอะไร

อย่างน้อยควรตรวจ

OS1/OS2/OM3/OM4/OM5
Core Diameter
Wavelength
Connector
Cable Rating
Jacket
Manufacturer
Part Number
Cable Length
Network Compatibility

จุดผิดพลาดที่พบบ่อย

เห็นสีเหลืองแล้วคิดว่า OS2 แน่นอน

ต้องตรวจ Label

เห็น Aqua แล้วคิดว่า OM3

อาจเป็น OM4

เห็นม่วงแล้วคิดว่า OM4 100%

ต้องดู Datasheet

ดูสีหัว Connector แทนสี Jacket

เป็นข้อมูลคนละประเภท

ต่อ Single Mode กับ Multimode เพราะหัวเสียบเหมือนกัน

อาจทำให้ระบบไม่ทำงานตาม Design

วิธีจำแบบง่ายที่สุด

ใช้หลักนี้เป็นจุดเริ่มต้น

เหลือง = Single Mode

Aqua = OM3/OM4

ม่วง = OM4 ที่ผู้ผลิตหลายรายใช้แยก

Lime = OM5

ส้ม = OM1/OM2

แต่ก่อนติดตั้งจริง ต้องอ่าน Jacket Marking ทุกครั้ง

สรุปสาย Fiber สีเหลือง Aqua และม่วงต่างกันอย่างไร

สี Jacket ของ Fiber เป็นระบบช่วยระบุประเภทสาย
