Fiber Bend Detection คืออะไร? วิธีตรวจหาจุดสายไฟเบอร์โค้งงอด้วย OTDR พร้อมวิธีแก้ Bend Loss

Fiber Bend Detection คืออะไร? คือการตรวจหาจุดที่เส้นใยแก้วนำแสงเกิดการโค้งงอหรือได้รับแรงกดจนทำให้กำลังแสงสูญเสียผิดปกติ ซึ่งสามารถตรวจสอบเบื้องต้นได้ด้วยเครื่อง OTDR โดยวิเคราะห์ OTDR Trace และเปรียบเทียบผลการทดสอบที่ความยาวคลื่นต่างกัน เช่น 1310 nm และ 1550 nm สำหรับระบบ Single-mode Fiber

วิธีตรวจ Macro Bend ที่ใช้กันทั่วไปคือการวัด OTDR ที่ 1310 nm และ 1550 nm แล้วค้นหา Event ที่มี Loss ที่ 1550 nm สูงกว่า 1310 nm อย่างเด่นชัด เพราะเส้นใย Single-mode หลายประเภทมีความไวต่อการสูญเสียจากการดัดโค้งที่ความยาวคลื่นสูงกว่า

ตัวอย่างข้อมูลสมมติ:

รายการ	1310 nm	1550 nm
Event ที่ระยะ 3.482 กม.	0.08 dB	0.72 dB
ลักษณะ	Loss ต่ำ	Loss สูงผิดปกติ
การวิเคราะห์	ต้องตรวจข้อมูลเพิ่มเติม	อาจเป็น Macro Bend

อย่างไรก็ตาม ค่าที่แตกต่างกันไม่ได้ยืนยันว่าเป็นสายโค้งงอทุกครั้ง ต้องพิจารณา Fiber Type, OTDR Settings, Backscatter, Dead Zone และข้อมูลการติดตั้งร่วมกัน

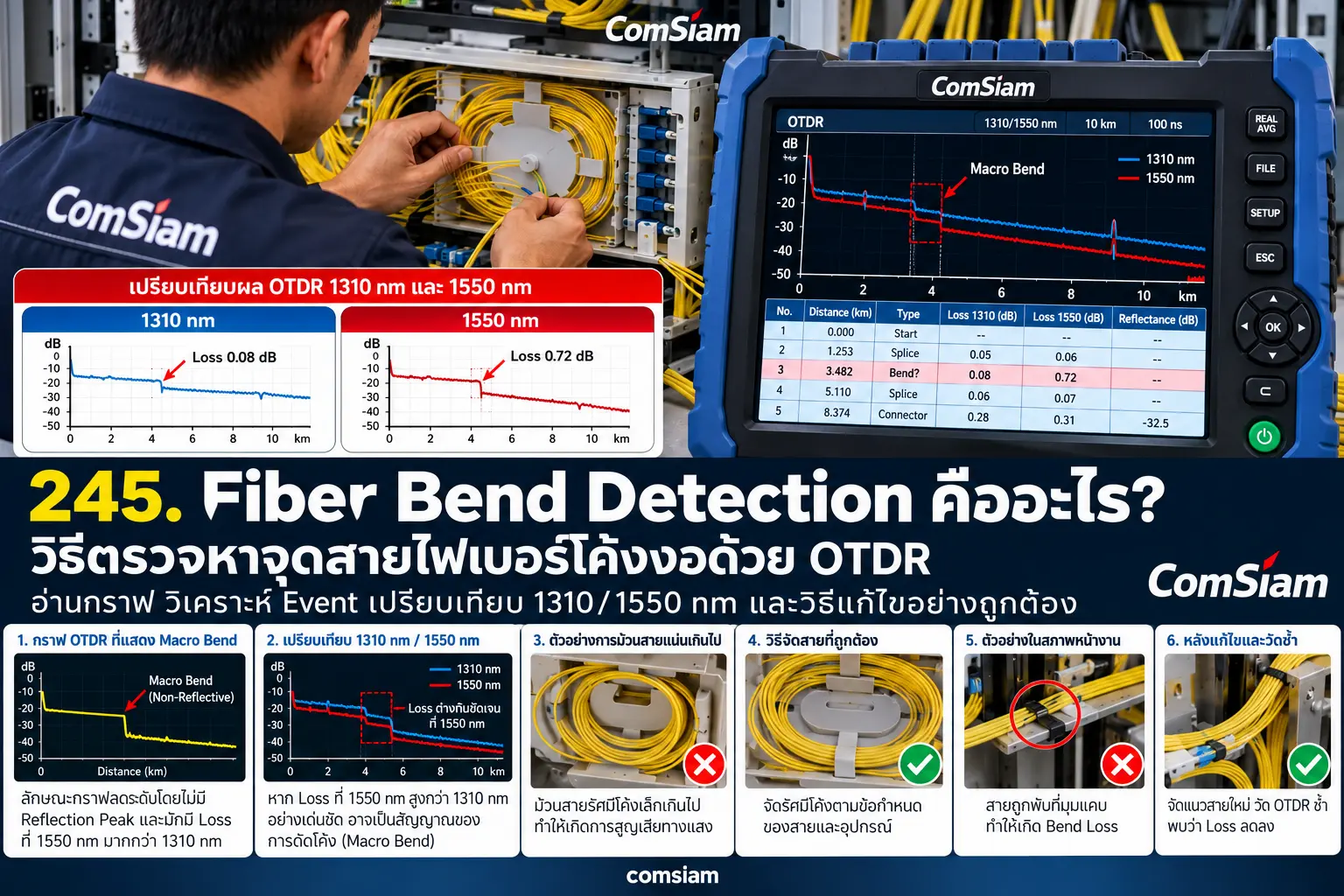

วิธีตรวจ Fiber Bend ด้วย OTDR แบบรวดเร็ว

ตรวจชนิดสายและแผนผังเส้นทาง
ตรวจว่าระบบเป็น Dark Fiber หรือ Live Fiber
ต่อ OTDR ด้วย Launch Cable ที่เหมาะสม
ตั้ง Wavelength ที่ 1310 nm
ตั้ง Distance Range, Pulse Width, Averaging Time และ IOR
บันทึก OTDR Trace และ Event Table
เปลี่ยนไปวัดที่ 1550 nm
เปรียบเทียบ Event ในตำแหน่งเดียวกัน
ค้นหาจุดที่ Loss ที่ 1550 nm เพิ่มเด่นชัด
ตรวจตำแหน่ง ODF, Splice Tray, Closure และจุดเก็บสาย
แก้ไขรัศมีโค้งตามข้อกำหนดของผู้ผลิต
วัดซ้ำเพื่อยืนยันว่า Loss ลดลงจริง

ในบทความนี้ comsiam จะอธิบาย Fiber Bend Detection อย่างละเอียด ตั้งแต่ Macro Bend และ Micro Bend วิธีอ่านกราฟ OTDR การค้นหาตำแหน่ง Loss สูง ไปจนถึงขั้นตอนแก้ไขและตรวจรับงานไฟเบอร์ออปติก

① Fiber Bend Detection คืออะไร?

Fiber Bend Detection คือกระบวนการตรวจวิเคราะห์ความผิดปกติทางแสงที่อาจสัมพันธ์กับการดัดโค้งหรือแรงกดบนเส้นใยแก้วนำแสง

เมื่อ Fiber ถูกดัดหรือกดจนเกินข้อจำกัดของโครงสร้าง อาจเกิดการสูญเสียกำลังแสงเพิ่มขึ้น ส่งผลให้ Optical Power ที่ปลายทางลดลง

เครื่องมือที่ช่วยตรวจ ได้แก่

OTDR
Optical Light Source
Optical Power Meter
OLTS
Fiber Inspection Tools สำหรับตรวจจุดเชื่อมต่อที่เกี่ยวข้อง

OTDR เหมาะกับการช่วยระบุตำแหน่งเหตุการณ์ ส่วน Power Meter ร่วมกับ Light Source เหมาะสำหรับตรวจการสูญเสียรวมของลิงก์ตามวิธีทดสอบ

② Fiber Bend มีกี่ประเภท?

ปัญหาการดัดโค้งแบ่งเป็นสองกลุ่มสำคัญ

Macro Bend

เป็นการโค้งงอของเส้นใยในระดับที่สัมพันธ์กับรัศมีการดัดสาย เช่น การม้วน Fiber แน่นเกินไปใน Splice Tray

Micro Bend

เป็นการเสียรูปขนาดเล็กของเส้นใยจากแรงเชิงกลหรือความไม่สม่ำเสมอภายในโครงสร้างสาย

ทั้งสองประเภทอาจทำให้ Loss เพิ่มขึ้น แต่มีลักษณะสาเหตุและแนวทางแก้ไขแตกต่างกัน

③ Macro Bend คืออะไร?

Macro Bend คือการดัดโค้งของ Fiber ที่ทำให้การนำแสงเกิดการสูญเสียมากขึ้นเมื่อรัศมีโค้งไม่เหมาะสมกับเส้นใยและสภาพการใช้งาน

ตัวอย่าง ได้แก่

ม้วนสายแน่นเกินไป
พับ Patch Cord เป็นมุมแคบ
จัด Pigtail ผิดร่อง
กด Fiber ด้วยฝาถาดพัก
เลี้ยวสายผ่านมุมอุปกรณ์ที่แคบเกิน
ใช้ Cable Tie รัดบริเวณที่ไม่เหมาะสม
เก็บสาย Slack โดยไม่รักษารัศมีโค้ง

Macro Bend อาจมีผลต่อค่า Loss มากขึ้นที่ 1550 nm เมื่อเทียบกับ 1310 nm ในเส้นใย Single-mode หลายประเภท

④ Micro Bend คืออะไร?

Micro Bend คือการเสียรูปขนาดเล็กของเส้นใยที่เกิดจากความเค้นหรือแรงกด

อาจพบจาก

โครงสร้าง Jacket และ Buffer
จุดยึดสายที่แน่นเกิน
แรงกดบนสาย
อุณหภูมิและความเค้นของวัสดุ
การติดตั้งไม่เหมาะสม
การเสียรูปภายในสาย

Micro Bend บางกรณีอาจทำให้เกิดการสูญเสียกระจายตามช่วงสาย ไม่ใช่ Event เดี่ยวที่ระบุได้ง่าย

ดังนั้นการแยก Micro Bend ด้วย OTDR เพียงอย่างเดียวอาจมีข้อจำกัด

⑤ ตารางเปรียบเทียบ Macro Bend กับ Micro Bend

หัวข้อ	Macro Bend	Micro Bend
ลักษณะ	การดัดโค้ง	การเสียรูปขนาดเล็ก
สาเหตุ	รัศมีโค้งไม่เหมาะ	แรงกดหรือความเค้น
ตำแหน่งที่พบ	ODF, Tray, Closure	ภายในสายหรือจุดรับแรง
การอ่าน OTDR	อาจมี Loss Event ชัด	อาจเห็น Loss กระจาย
วิธีแก้	ปรับการจัดแนวและรัศมี	ลดแรงกดหรือเปลี่ยนส่วนที่เสียหาย
การตรวจยืนยัน	OTDR และตรวจหน้างาน	ตรวจทางแสงและสภาพสายร่วมกัน

⑥ ทำไมสาย Fiber โค้งงอจึงเกิด Loss?

เส้นใยแก้วนำแสงออกแบบให้แสงเดินทางไปตามโครงสร้าง Core และ Cladding

เมื่อเส้นใยถูกดัดโค้งมากเกินไป อาจเกิดการสูญเสียแสงออกจากโหมดการนำแสง ทำให้กำลังแสงที่ส่งผ่านลดลง

ผลที่อาจพบ ได้แก่

Insertion Loss เพิ่ม
Optical Receive Power ต่ำลง
OTDR พบเหตุการณ์ผิดปกติ
Link Margin ลดลง
อุปกรณ์ปลายทางอาจมี Error หากกำลังแสงต่ำเกินข้อกำหนด

การสูญเสียที่เกิดขึ้นขึ้นกับชนิดเส้นใย ความยาวคลื่น รัศมีโค้ง และโครงสร้างสาย

⑦ Minimum Bend Radius คืออะไร?

Minimum Bend Radius คือรัศมีโค้งต่ำสุดที่ผลิตภัณฑ์กำหนดให้ใช้งานภายใต้เงื่อนไขที่ระบุ

ต้องแยกข้อกำหนดระหว่าง

ระหว่างดึงติดตั้ง
หลังติดตั้ง
ระหว่างมีแรงดึง
ขณะไม่มีแรงดึง
สายเปลือยหรือ Coated Fiber
Patch Cord และสายสำเร็จรูป
Indoor Cable
Outdoor Cable

ไม่ควรใช้ค่ารัศมีโค้งของสายชนิดหนึ่งกับสายอีกชนิดโดยอัตโนมัติ

การจัดสายให้ดูสวยงามไม่ได้หมายความว่ารัศมีโค้งถูกต้องเสมอไป

⑧ Fiber G.652D กับ G.657A2 ต่างกันด้านการดัดโค้งอย่างไร?

G.652D เป็นเส้นใย Single-mode ที่พบในโครงข่ายทั่วไป

G.657A2 เป็นเส้นใย Single-mode ที่มีข้อกำหนดด้านการทนต่อการดัดโค้งสำหรับงาน Bend-Insensitive Fiber

โดยทั่วไป G.657A2 เหมาะกับการใช้งานที่ต้องการความยืดหยุ่นด้านการจัดสายมากขึ้น แต่ไม่ใช่ว่าสามารถพับสายได้ทุกมุมโดยไม่เกิดความเสียหาย

วิธีเลือก

ตรวจมาตรฐาน Fiber
ตรวจ Datasheet
ตรวจโครงสร้างสาย
ตรวจ Minimum Bend Radius
ตรวจ Wavelength
ตรวจความเข้ากันได้กับโครงข่าย

⑨ ทำไม OTDR จึงใช้ตรวจ Fiber Bend ได้?

OTDR ส่งพัลส์แสงเข้าไปใน Fiber และวิเคราะห์สัญญาณ Backscatter ที่ย้อนกลับมา

เมื่อเกิด Loss เฉพาะจุด กราฟอาจลดระดับเป็นขั้น

หากเหตุการณ์นั้นไม่สร้าง Reflection เด่นชัด เครื่องอาจแสดงเป็น Non-Reflective Event

อย่างไรก็ตาม Fusion Splice ก็สามารถแสดงลักษณะคล้ายกันได้

จึงต้องตรวจหลายปัจจัยร่วมกันเพื่อแยกสาเหตุ

⑩ Fiber Bend บน OTDR Trace มีลักษณะอย่างไร?

Macro Bend อาจปรากฏเป็นจุดที่กราฟลดระดับลงโดยไม่มี Reflection Peak ที่เด่นชัด

สิ่งที่ควรดู ได้แก่

Distance
Event Type
Event Loss
ความลาดชันก่อนและหลัง Event
Reflection Peak
Wavelength
Pulse Width
Noise
ตำแหน่ง Splice และ Connector จริง

ลักษณะ Non-Reflective Event เป็นเพียงข้อมูลประกอบ ไม่ใช่หลักฐานยืนยันการดัดโค้ง

⑪ ทำไมต้องเปรียบเทียบ 1310 nm กับ 1550 nm?

เส้นใย Single-mode หลายประเภทมีความไวต่อ Macro Bend ต่างกันตาม Wavelength

ในหลายกรณี 1550 nm แสดงผลการสูญเสียจากการดัดโค้งเด่นชัดกว่า 1310 nm

หากพบ Event เดียวกันมี Loss สูงกว่ามากที่ 1550 nm ควรตรวจความเป็นไปได้ของ Macro Bend

แต่ต้องตรวจ

ชนิด Fiber
การตั้งค่าเครื่อง
การจับคู่ Event
ความละเอียดของผลวัด
คุณภาพของ Trace
ความแตกต่างของ Backscatter

⑫ ตารางตัวอย่างการวิเคราะห์ Loss ต่าง Wavelength

ตัวเลขต่อไปนี้เป็นข้อมูลสมมติ

Event	Loss 1310 nm	Loss 1550 nm	ข้อสังเกต
SP-01	0.04 dB	0.06 dB	ต่างกันเล็กน้อย
EV-02	0.08 dB	0.72 dB	น่าสงสัยว่าเป็น Bend
SP-03	0.06 dB	0.08 dB	ควรตรวจตาม Splice Schedule
EV-04	0.03 dB	0.40 dB	ควรตรวจจุดดัด
EV-05	0.15 dB	0.14 dB	ไม่บ่งชี้ Bend แบบเด่นชัด

ไม่มีเกณฑ์ความต่าง dB ค่าเดียวที่ยืนยัน Macro Bend ได้กับทุกระบบ

⑬ 1625 nm กับ 1650 nm ใช้ตรวจ Bend ได้ไหม?

ความยาวคลื่น 1625 nm หรือ 1650 nm อาจใช้ในระบบทดสอบและบำรุงรักษา Fiber ที่รองรับ

บางระบบใช้ความยาวคลื่นเหล่านี้เพื่อแยกงานทดสอบออกจากช่องสัญญาณใช้งาน โดยต้องมีฟิลเตอร์และเครื่องมือที่ออกแบบตรงกับระบบ

ข้อควรระวัง

ตรวจ Live Fiber Status
ใช้ OTDR ที่รองรับ
ตรวจ Filter
ตรวจ Wavelength ที่ระบบใช้งาน
ปฏิบัติตามข้อกำหนดด้านความปลอดภัย

ห้ามนำ OTDR ทั่วไปต่อเข้าระบบกำลังใช้งานโดยไม่ยืนยันความเข้ากันได้

⑭ อุปกรณ์ที่ใช้ตรวจ Fiber Bend

อุปกรณ์หลัก ได้แก่

OTDR
Launch Cable
Receive Cable เมื่อจำเป็น
Fiber Connector Cleaner
Fiber Inspection Scope
Optical Light Source
Optical Power Meter
แบบแปลน Cable Route
Splice Schedule
ข้อมูลชนิด Fiber และ Datasheet

การใช้เครื่องมือถูกประเภทช่วยลดโอกาสวิเคราะห์จุดเสียผิดตำแหน่ง

⑮ วิธีตั้ง OTDR สำหรับตรวจ Macro Bend

ขั้นตอนที่ 1 — ตรวจสาย

ยืนยัน Fiber Type และ Fiber Number

ขั้นตอนที่ 2 — ตรวจสถานะลิงก์

ยืนยันความปลอดภัยก่อนทดสอบ

ขั้นตอนที่ 3 — ทำความสะอาด Connector

ตรวจ End Face ของหัวต่อ

ขั้นตอนที่ 4 — ต่อ Launch Cable

ใช้สายอ้างอิงตามวิธีที่กำหนด

ขั้นตอนที่ 5 — ตั้ง 1310 nm

เลือก Wavelength สำหรับการวัดครั้งแรก

ขั้นตอนที่ 6 — ตั้ง Distance Range

ให้ครอบคลุมเส้นทาง

ขั้นตอนที่ 7 — ตั้ง Pulse Width

ให้มองเห็น Event และปลายทางได้ชัด

ขั้นตอนที่ 8 — ตั้ง Averaging Time

ใช้ค่าที่ให้ Trace มี Noise เหมาะสม

ขั้นตอนที่ 9 — ตั้ง IOR

ให้ตรงกับข้อมูล Fiber และ Wavelength

ขั้นตอนที่ 10 — เริ่ม Measurement

เก็บ Trace และ Event Table

ขั้นตอนที่ 11 — เปลี่ยนเป็น 1550 nm

ตรวจการตั้งค่าตามเงื่อนไข

ขั้นตอนที่ 12 — วัดซ้ำ

เก็บ Trace และ Event Table

ขั้นตอนที่ 13 — เปรียบเทียบ Event

ตรวจตำแหน่งเดียวกัน

ขั้นตอนที่ 14 — บันทึกผล

ระบุความต่างและข้อสงสัย

⑯ วิธีอ่าน Event Table เพื่อหาจุด Bend

สมมติ OTDR แสดงข้อมูลดังนี้

Event	Distance	Type	1310 nm	1550 nm
1	0.000 km	Start	—	—
2	1.253 km	Splice	0.05 dB	0.06 dB
3	3.482 km	Non-Reflective	0.08 dB	0.72 dB
4	5.110 km	Splice	0.06 dB	0.07 dB
5	8.374 km	Connector	0.28 dB	0.31 dB

ในตัวอย่างนี้ Event 3 เป็นจุดที่ควรตรวจเพิ่มเติม เพราะ Loss ต่างกันมากตาม Wavelength

ก่อนเข้าหน้างานต้องตรวจว่า Event อยู่ที่ระยะเดียวกันหลังปรับจุดอ้างอิงแล้ว และไม่ได้รับผลรบกวนจาก Dead Zone หรือ Event อื่น

⑰ วิธีหาตำแหน่ง Fiber Bend จากระยะ OTDR

ตัวอย่างพบ Event ที่ระยะ 3.482 กม.

ขั้นตอน

ตรวจว่าเครื่องรวม Launch Cable หรือไม่
ตรวจ IOR
ตรวจตำแหน่งเริ่ม Fiber Under Test
เปิด Cable Route Diagram
ตรวจ Slack ที่เก็บตามเสาและ Closure
ค้นหาจุด ODF หรือ Splice Closure ใกล้ระยะ
ตรวจจุดที่สายถูกเลี้ยวมุม
จัดลำดับพื้นที่ค้นหา
เข้าตรวจภาคสนาม
บันทึกจุดที่พบจริง

OTDR วัดระยะตามแนวเส้นใย ไม่ใช่ระยะทางตรงบนแผนที่

⑱ Fiber Bend ใน Splice Tray เกิดจากอะไร?

สาเหตุที่พบบ่อย ได้แก่

ม้วน Coated Fiber แน่นเกิน
จัดเส้นใยผิดช่อง
Sleeve กดทับ Fiber
ใช้ Tray เกินความจุ
ปิดฝาถาดแล้วเส้นใยถูกบีบ
Fiber ออกจาก Holder ในมุมที่ไม่เหมาะ
ไม่มีพื้นที่ Slack เพียงพอ

วิธีตรวจ

เปิด Tray ตามขั้นตอนที่เหมาะสม แล้วดูแนวเส้นใย จุดรับแรงและรัศมีโค้ง

ไม่ควรดึง Bare Fiber เพื่อคลายวงโดยตรง

⑲ Fiber Bend ภายใน ODF เกิดจากอะไร?

ODF อาจมี Patch Cord และ Pigtail จำนวนมาก

ปัญหาเกิดได้จาก

Patch Cord ถูกประตูตู้กด
ม้วนสายแน่นเกิน
ใช้ Cable Tie รัดแน่น
Connector รับแรงดึง
Cable Manager มีมุมแคบ
Pigtail ถูกดึงตึง
สายถูกอุปกรณ์อื่นทับ

วิธีแก้ควรจัดระเบียบสายโดยรักษารัศมีโค้งตาม Datasheet และมีพื้นที่สำหรับการบำรุงรักษา

⑳ Fiber Bend ใน Closure เกิดจากอะไร?

ภายใน Splice Closure มักมี Buffer Tube, Fiber Tray และจุดเก็บสาย

สาเหตุอาจเกิดจาก

จัด Slack ไม่เหมาะ
Fiber ถูกฝา Closure กด
Buffer Tube เลี้ยวมุมแคบ
Sleeve วางผิดร่อง
สายแน่นจนเกิดแรงดึง
เพิ่มจำนวน Core เกินความจุที่ออกแบบ

หลังจัดสายใหม่ควรทดสอบเพื่อยืนยันว่า Loss ลดลงจริง

㉑ FTTH Drop Cable เกิด Macro Bend ได้อย่างไร?

งาน FTTH อาจเกิด Macro Bend ที่

มุมผนัง
จุดเดินผ่านขอบหน้าต่าง
จุดลอดประตู
กล่องพักสาย
จุดติดตั้ง ONU/ONT
จุดยึด Cable Clip
วงเก็บ Drop Cable

แม้ใช้สายที่มี Bend-Insensitive Fiber ก็ต้องปฏิบัติตามรัศมีโค้งของสายทั้งเส้น

㉒ Fiber Bend ในงาน Backbone เกิดจากอะไร?

งาน Backbone มีทั้งช่วงเดินท่อ ใต้ดิน และแขวนอากาศ

ความผิดปกติอาจเกิดจาก

แรงดึงระหว่างติดตั้งมากเกิน
รอกนำสายไม่เหมาะ
การเลี้ยวมุมในท่อ
จุดที่สายถูกกดทับ
การเก็บ Slack ในบ่อพัก
การจัดสายภายใน Closure
งานก่อสร้างกระทบแนวสาย

การวิเคราะห์ควรใช้ OTDR ร่วมกับประวัติการติดตั้งและข้อมูล Cable Route

㉓ Fiber Bend ทำให้ Optical Receive Power ลดลงเท่าไร?

ขึ้นอยู่กับ Bend Loss จริง

ตัวอย่างสมมติ

Transmit Power = -2 dBm
Link Loss เดิม = 5 dB
Receive Power เดิมประมาณ = -7 dBm

หากเกิด Bend Loss เพิ่ม 1.5 dB

Link Loss ใหม่ = 6.5 dB

Receive Power ใหม่ประมาณ = -8.5 dBm

ระบบอาจยังทำงานได้หรือไม่ขึ้นอยู่กับ Receiver Sensitivity และ Optical Power Margin

ดังนั้นต้องประเมินร่วมกับสเปกอุปกรณ์ปลายทาง

㉔ วิธีแก้ Macro Bend ทีละขั้นตอน

ขั้นตอนที่ 1

ระบุจุด Loss จาก OTDR

ขั้นตอนที่ 2

ตรวจแผนผังเส้นทาง

ขั้นตอนที่ 3

ยืนยันตำแหน่งหน้างาน

ขั้นตอนที่ 4

ตรวจสถานะการใช้งานก่อนเปิดอุปกรณ์

ขั้นตอนที่ 5

ตรวจว่า Fiber มีรอยแตกหรือเสียหายหรือไม่

ขั้นตอนที่ 6

ตรวจ Minimum Bend Radius

ขั้นตอนที่ 7

ลดแรงกดที่ไม่เหมาะสม

ขั้นตอนที่ 8

จัดสายใหม่อย่างระมัดระวัง

ขั้นตอนที่ 9

ตรวจ Cable Manager และ Splice Tray

ขั้นตอนที่ 10

ปิดฝาอุปกรณ์โดยไม่กดสาย

ขั้นตอนที่ 11

วัด Insertion Loss หรือ Optical Power ตามวิธีที่เหมาะสม

ขั้นตอนที่ 12

วัด OTDR ซ้ำ

ขั้นตอนที่ 13

เปรียบเทียบ Event Loss ก่อนและหลัง

ขั้นตอนที่ 14

บันทึกผลการแก้ไข

หาก Fiber เกิดความเสียหายทางกายภาพแล้ว การจัดโค้งใหม่อาจไม่เพียงพอ ต้องเปลี่ยนหรือซ่อมช่วงสายตามวิธีที่เหมาะสม

㉕ ตัวอย่าง Troubleshooting: Loss สูงหลังปิดฝา ODF

สมมติระบบมี Receive Power ตามปกติเมื่อเปิดฝาตู้ แต่กำลังแสงลดหลังปิดฝา

วิธีตรวจ

ตรวจค่ากำลังแสงก่อนและหลัง
ตรวจ Patch Cord ที่อยู่ใกล้ประตูตู้
ตรวจ Pigtail ใน Cable Manager
ตรวจจุดที่สายถูกหนีบ
ตรวจ Connector ว่ารับแรงดึงหรือไม่
จัดสายใหม่ตามรัศมีโค้ง
ปิดฝาทดสอบอย่างระมัดระวัง
วัดกำลังแสงซ้ำ
ใช้ OTDR เมื่อจำเป็นต้องระบุตำแหน่ง Loss

ถ้า Loss ลดลงหลังแก้แรงกด แสดงว่าการจัดสายอาจเกี่ยวข้องกับปัญหา แต่ยังต้องประเมินความสมบูรณ์ของสาย

㉖ ตัวอย่าง Troubleshooting: OTDR พบ Loss ที่ 1550 nm สูงมาก

สมมติพบ

1310 nm = 0.06 dB
1550 nm = 0.90 dB

ที่ Event เดียวกัน

ขั้นตอนตรวจ

ตรวจ Pulse Width
ตรวจ Noise
ตรวจ Event Matching
ตรวจว่ามี Splice ใกล้จุดนั้นหรือไม่
ตรวจแผนผัง
ตรวจ ODF หรือ Closure
ตรวจ Bend Radius
แก้ไขเมื่อพบการดัดผิดข้อกำหนด
วัดซ้ำทั้งสอง Wavelength
บันทึกผล

อย่าสรุปว่าเป็น Macro Bend จากความต่างของตัวเลขเพียงอย่างเดียว

㉗ ตัวอย่าง Troubleshooting: แก้สายโค้งงอแล้ว Loss ยังสูง

สาเหตุที่เป็นไปได้ ได้แก่

เส้นใยเสียหายถาวร
ยังมีจุดกดทับอื่น
รอย Fusion Splice มี Loss สูง
Connector สกปรก
การวัดไม่อยู่ในเงื่อนไขเดิม
Event ที่ระบุไม่ใช่จุดโค้งงอจริง

วิธีตรวจ

ตรวจ Loss ก่อนและหลังด้วย Wavelength เดิม
ตรวจค่า Reference หากใช้ OLTS
ตรวจ Trace จาก OTDR
ตรวจ Splice และ Connector
ตรวจตำแหน่งอื่นที่อาจมี Bend
ซ่อมหรือเปลี่ยนเส้นใยเมื่อยืนยันความเสียหาย

㉘ ต้องสไปซ์ใหม่ทุกครั้งที่พบ Fiber Bend หรือไม่?

ไม่จำเป็น

หากเป็นการดัดโค้งที่ยังไม่ทำให้เส้นใยเสียหาย การจัดแนวสายใหม่อาจลด Loss ได้

แต่ควรพิจารณาซ่อมหรือเปลี่ยนช่วงสายเมื่อพบ

Fiber หัก
Cladding เสียหาย
มีรอยแตก
Fiber ถูกดึงจนเสียรูป
Loss ไม่ลดลงหลังจัดสาย
ผลตรวจรับยังไม่ผ่าน

ไม่ควรสไปซ์ใหม่โดยไม่มีหลักฐานว่ารอยต่อหรือเส้นใยบริเวณนั้นมีปัญหา

㉙ วิธีป้องกัน Bend Loss ระหว่างติดตั้ง

แนวทางสำคัญ ได้แก่

อ่าน Datasheet ของสาย
ตรวจ Minimum Bend Radius
ตรวจ Maximum Tensile Load
ใช้อุปกรณ์นำสายที่เหมาะสม
ไม่ดึงสายผ่านมุมคม
เลือก Cable Manager ให้เหมาะ
ไม่ใช้ Cable Tie รัดแน่นเกิน
ไม่จัด Fiber เกินความจุของ Tray
เลือก Pigtail ความยาวเหมาะสม
จัด Slack อย่างถูกต้อง
ตรวจแนวสายก่อนปิดฝา
ตรวจ Loss หลังติดตั้ง

㉚ ตาราง Troubleshooting Fiber Bend Detection

อาการ	สาเหตุที่อาจเกิด	วิธีตรวจ
Loss ที่ 1550 nm สูงกว่า 1310 nm มาก	Macro Bend	ตรวจตำแหน่งและรัศมีโค้ง
Power ลดหลังปิดตู้	สายถูกกด	ตรวจ Cable Manager
OTDR เห็น Non-Reflective Event	Bend หรือ Splice	ดูแผนผังและทดสอบเพิ่มเติม
Loss สูงทั่วช่วงสาย	Micro Bend หรือปัญหาอื่น	ตรวจ Attenuation และโครงสร้างสาย
จัดสายใหม่แล้วดีขึ้น	Bend Loss เป็นไปได้	วัดซ้ำยืนยัน
จัดสายใหม่แล้วไม่ดีขึ้น	เสียหายถาวรหรือสาเหตุอื่น	ตรวจรายละเอียด
ไม่พบ Event ใน OTDR	Loss ต่ำหรือข้อจำกัดเครื่อง	ตรวจ Threshold และ Dead Zone

㉛ Checklist ตรวจ Fiber Bend สำหรับช่าง

ตรวจ Cable ID
ตรวจ Fiber Number
ตรวจ Fiber Type
ตรวจ Cable Datasheet
ตรวจ Minimum Bend Radius
ตรวจสถานะ Live Fiber
ตรวจความปลอดภัยก่อนทดสอบ
ตรวจ Optical Connector
ทำความสะอาด End Face
เตรียม OTDR
เตรียม Launch Cable
ตั้ง Wavelength 1310 nm
ตั้ง Wavelength 1550 nm
ตั้ง Distance Range
ตั้ง Pulse Width
ตั้ง Averaging Time
ตั้ง IOR
ตรวจ OTDR Trace
ตรวจ Event Table
จับคู่ Event ต่าง Wavelength
ตรวจ Event Loss
ตรวจ Reflection
ตรวจ Dead Zone
ตรวจ ODF
ตรวจ Splice Tray
ตรวจ Splice Closure
ตรวจ Patch Cord
ตรวจ Drop Cable
ตรวจ Cable Slack
ตรวจจุดแรงกด
แก้ไขรัศมีโค้ง
ตรวจความเสียหายของ Fiber
วัด Insertion Loss เมื่อเหมาะสม
วัด OTDR ซ้ำ
เปรียบเทียบก่อนและหลัง
เก็บไฟล์ผลทดสอบ
จัดทำรายงาน

㉜ คำถามที่พบบ่อยเกี่ยวกับ Fiber Bend Detection

Fiber Bend Detection คืออะไร?

คือการตรวจหาความผิดปกติทางแสงที่อาจเกิดจากการโค้งงอหรือแรงกดบนเส้นใย

OTDR ตรวจสายไฟเบอร์โค้งงอได้ไหม?

ช่วยระบุตำแหน่ง Loss Event ที่อาจเกิดจากการดัดโค้งได้ แต่ต้องตรวจข้อมูลอื่นเพื่อยืนยันสาเหตุ

Macro Bend คืออะไร?

คือการดัดโค้งของเส้นใยจนเกิดการสูญเสียทางแสง

Micro Bend คืออะไร?

คือการเสียรูปขนาดเล็กของเส้นใยจากแรงเชิงกลหรือโครงสร้างสาย

Macro Bend กับ Micro Bend ต่างกันอย่างไร?

ต่างกันที่ลักษณะการเสียรูปและสาเหตุของความเค้นบนเส้นใย

ทำไมต้องวัด 1310 nm และ 1550 nm?

เพื่อเปรียบเทียบการสูญเสียที่ Wavelength ต่างกันซึ่งอาจช่วยระบุ Macro Bend

ทำไม 1550 nm มี Bend Loss สูงกว่า?

เพราะในเส้นใย Single-mode หลายชนิด การสูญเสียจากการดัดโค้งไวต่อความยาวคลื่นสูงกว่า

Loss ต่างกันเท่าไรจึงยืนยัน Macro Bend?

ไม่มีค่าเดียวที่ใช้ยืนยันได้ทุกชนิด Fiber และทุกเครื่อง OTDR

G.657A2 ทน Bend กว่า G.652D หรือไม่?

G.657A2 มีคุณสมบัติด้าน Bend Insensitivity ตามข้อกำหนดของประเภทเส้นใย แต่ต้องตรวจข้อกำหนดของสายจริง

Minimum Bend Radius คืออะไร?

รัศมีโค้งต่ำสุดที่ผู้ผลิตอนุญาตภายใต้เงื่อนไขการใช้งาน

OTDR Trace ของ Macro Bend หน้าตาอย่างไร?

อาจเป็น Non-Reflective Loss Event โดยไม่มี Reflection Peak เด่น

Non-Reflective Event คือ Bend เสมอหรือไม่?

ไม่ใช่ เพราะ Fusion Splice และเหตุการณ์อื่นอาจแสดงลักษณะเดียวกัน

Fiber Bend ทำให้ Optical Power ลดหรือไม่?

ได้ หากเกิด Loss เพิ่มบนเส้นทาง

สาย Fiber ถูกพับทำให้ขาดได้ไหม?

การดัดเกินข้อกำหนดอาจทำให้เกิดความเสียหายหรือขาดได้

Fiber Bend เกิดใน ODF ได้ไหม?

ได้ โดยเฉพาะ Pigtail และ Patch Cord ที่ถูกพับหรือกด

Fiber Bend เกิดใน Splice Tray ได้ไหม?

ได้ หากม้วนเส้นใยแน่นเกินหรือจัดไม่เหมาะสม

Fiber Bend เกิดใน FTTH ได้ไหม?

ได้ ทั้ง Drop Cable กล่องพักสายและบริเวณติดตั้งอุปกรณ์ปลายทาง

OTDR ระบุตำแหน่ง Bend ได้แม่นยำไหม?

ขึ้นกับคุณภาพ Trace, IOR, Pulse Width, เครื่องมือและความถูกต้องของแผนผัง

Macro Bend ต้องสไปซ์ใหม่ไหม?

ไม่จำเป็นเสมอไป หากไม่เสียหายอาจแก้ด้วยการจัดสายใหม่

แก้ Bend แล้ว Loss จะลดไหม?

อาจลดลงหากต้นเหตุเป็นการโค้งงอที่แก้ไขได้และเส้นใยไม่เสียหายถาวร

Optical Power Meter ตรวจ Bend ได้ไหม?

ใช้ตรวจการเปลี่ยนแปลง Loss รวมได้ แต่ไม่ระบุตำแหน่ง Bend โดยตรง

OTDR มองไม่เห็น Bend เพราะอะไร?

อาจเกิดจากข้อจำกัดการตรวจจับ Dead Zone, Pulse Width หรือ Loss ต่ำมาก

ใช้ 1625 nm ตรวจ Bend ได้ไหม?

ได้เมื่อเครื่องและวิธีทดสอบรองรับ รวมถึงการตรวจ Live Fiber อย่างปลอดภัย

ต้องเก็บไฟล์อะไรหลังตรวจ Bend?

ควรเก็บ OTDR Trace, Event Table, Wavelength, การตั้งค่าและผลก่อนหลังแก้ไข

㉝ สรุป Fiber Bend Detection และวิธีตรวจหาจุดสายโค้งงอด้วย OTDR

Fiber Bend Detection เป็นกระบวนการตรวจสอบการสูญเสียกำลังแสงที่อาจเกิดจากการดัดโค้งหรือแรงกดบนเส้นใยแก้วนำแสง

ปัญหาหลักแบ่งเป็น Macro Bend และ Micro Bend ซึ่งอาจเกิดขึ้นได้ทั้งใน ODF, Splice Tray, Closure, FTTH Drop Cable และ Backbone

การเปรียบเทียบ OTDR Trace ที่ 1310 nm และ 1550 nm เป็นวิธีสำคัญในการคัดกรอง Macro Bend โดยเฉพาะเมื่อพบว่า Event เดียวกันมี Loss ที่ 1550 nm สูงกว่ามาก

อย่างไรก็ตามต้องตรวจชนิด Fiber, Dead Zone, Pulse Width, Event Table และข้อมูลสายเพื่อยืนยันว่าจุดดังกล่าวเป็น Bend ไม่ใช่รอยสไปซ์หรือเหตุการณ์อื่น

เมื่อพบจุดที่สงสัย ควรตรวจสภาพสายจริง ปรับรัศมีโค้งหรือแก้แรงกดตามข้อกำหนด และทดสอบซ้ำเพื่อยืนยันผล

comsiam แนะนำให้ทีมช่างเก็บผลวัด OTDR ทั้งก่อนและหลังแก้ไข พร้อมบันทึกค่าที่ 1310 nm และ 1550 nm แยกตาม Fiber Core เพื่อให้ตรวจสอบได้ว่าการจัดสายใหม่ลด Loss ได้จริง

การเลือกสายและอุปกรณ์ให้เหมาะสม รักษา Minimum Bend Radius และใช้วิธีตรวจที่ถูกต้อง จะช่วยลด Bend Loss เพิ่ม Optical Power Margin และเพิ่มความน่าเชื่อถือของระบบไฟเบอร์ออปติกในระยะยาว

ComSiam Professional Team
