Fusion Splicer ขึ้น Cleave Angle Error เกิดจากอะไร? 12 สาเหตุ พร้อมวิธีแก้ Fiber Cleaver ตัดไม่ตรง

Fusion Splicer ขึ้น Cleave Angle Error เกิดจากอะไร? โดยทั่วไปเกิดจากเครื่องตรวจพบว่าหน้าตัดเส้นใยแก้วนำแสงมีมุมเอียงหรือรูปร่างไม่อยู่ในเกณฑ์ที่ตั้งไว้ สาเหตุที่ควรตรวจเป็นอันดับแรกคือ Fiber Cleaver มีฝุ่นบน Clamp Pad, ใบมีดสึกหรือสกปรก, วาง Fiber ไม่ตรง, มีคราบ Coating ตกค้าง หรือเครื่องตัดมีตำแหน่งใบมีดไม่เหมาะสม

วิธีแก้ที่ควรทำก่อนคือ ทำความสะอาดเส้นใย → ทำความสะอาด Clamp Pad และ Anvil ของ Cleaver → Cleave ใหม่ → ตรวจใบมีด → ตรวจตำแหน่ง Fiber Holder → ทดสอบกับ Fiber ที่ทราบสภาพ

หากยังเกิด Error ซ้ำจึงพิจารณาหมุนตำแหน่งใบมีด ปรับความสูงใบมีด หรือเปลี่ยนใบมีดตามคู่มือเครื่องตัดรุ่นนั้น ไม่ควรปรับใบมีดทันทีโดยยังไม่ตรวจความสะอาด

ปัญหานี้พบได้กับเครื่อง Fusion Splicer หลายยี่ห้อ เช่น Fujikura, Sumitomo, INNO, Signal Fire และเครื่องรุ่นอื่น แต่ข้อความแจ้งเตือนและค่ามุมตัดที่ยอมรับอาจแตกต่างกัน

ข้อสำคัญคือการทำให้ข้อความ Error หายไป ไม่ได้ยืนยันว่าหน้าตัด Fiber มีคุณภาพดีพอสำหรับงานทุกประเภท ต้องตรวจภาพปลาย Fiber คุณภาพรอยสไปซ์ และผลทดสอบตามเกณฑ์งานด้วย

บทความนี้ comsiam จะอธิบาย Cleave Angle คืออะไร ค่าองศาเท่าไรจึงเหมาะสม 12 สาเหตุที่ทำให้ Cleave Angle Error พร้อมขั้นตอนแก้ไขอย่างละเอียดสำหรับช่างติดตั้ง Fiber Optic

① Cleave Angle Error คืออะไร?

Cleave Angle Error คือคำเตือนของเครื่อง Fusion Splicer ที่เกี่ยวข้องกับคุณภาพมุมหน้าตัดของเส้นใยแก้วนำแสง

ในการเตรียม Fiber ก่อน Fusion Splicing ช่างต้องใช้ Precision Fiber Cleaver ตัดปลายเส้นใยให้มีลักษณะใกล้เคียงกับระนาบที่ตั้งฉากต่อแกนเส้นใย

หากหน้าตัดเอียง แตก บิ่น หรือมีรูปร่างผิดปกติ เครื่องอาจตรวจพบและแสดงคำเตือน เช่น

Cleave Angle Error
Large Cleave Angle
Bad Cleave Angle
Cleave Shape Error
Bad Cleave
Cleave Shape NG

ข้อความอาจแตกต่างกันตามผู้ผลิต

บางเครื่องแจ้งเตือนเมื่อมุมตัดเกินเกณฑ์ ขณะที่บางรุ่นตรวจรูปร่างหน้าตัดเพิ่มเติม เช่น ขอบบิ่นหรือผิวตัดผิดปกติ

② Cleave Angle คืออะไร?

Cleave Angle คือค่ามุมที่ใช้บอกความเอียงของระนาบหน้าตัด Fiber เมื่อเทียบกับระนาบตั้งฉากต่อแนวแกนของเส้นใย

หากตัดได้สมบูรณ์แบบ ระนาบหน้าตัดควรเกือบตั้งฉากกับแกนเส้นใย

โดยแนวคิดทางเรขาคณิต หน้าตัดที่เหมาะสมกับ Fusion Splicing จะมี Cleave Angle ใกล้ 0 องศา

ตัวอย่างการอ่าน

0.2° หมายถึงมุมเอียงน้อย
0.5° หมายถึงมุมเอียงเพิ่มขึ้น
1.0° หมายถึงมุมเอียงมากกว่าสองตัวอย่างแรก
2.0° หมายถึงหน้าตัดเอียงมากขึ้นอย่างชัดเจน

อย่างไรก็ตาม การตัดสินว่าค่าใดผ่านหรือไม่ผ่านต้องอ้างอิงช่วงยอมรับของเครื่องสไปซ์ รุ่น Cleaver และข้อกำหนดการทำงาน

ห้ามนำคำว่า 90 องศาของมุมระหว่างหน้าตัดกับแกน Fiber ไปสับสนกับ Cleave Angle ที่เครื่องแสดง เพราะเป็นวิธีอธิบายมุมคนละรูปแบบ

③ Cleave Angle กี่องศาถึงดี?

เครื่อง Fusion Splicer บางรุ่นใช้เกณฑ์มุมตัดประมาณ 1 องศาหรือต่ำกว่าเป็นค่าควบคุมสำหรับงานบางชนิด แต่ไม่ได้หมายความว่า 1 องศาเป็นมาตรฐานเดียวสำหรับทุกเครื่อง

เครื่องบางประเภทสามารถตั้งค่าขีดจำกัดมุมตัดได้ตามโปรแกรม และเครื่อง Fiber Cleaver แต่ละรุ่นยังมีความสามารถในการตัดแตกต่างกัน

ค่า Cleave Angle ตัวอย่าง	แนวทางตีความ
0.2°	มุมเอียงต่ำมาก
0.5°	มุมเอียงต่ำ
0.8°	อาจอยู่ในเกณฑ์เครื่องบางรุ่น
1.0°	ต้องเทียบกับขีดจำกัดที่ตั้งไว้
1.5°	อาจเกินเกณฑ์ของหลายโปรแกรม
2.0°	ควรตรวจสอบหน้าตัดและข้อกำหนดอย่างละเอียด
3.0°	มีมุมเอียงสูงสำหรับงาน Fusion Splicing จำนวนมาก

ตัวเลขนี้ใช้เพื่ออธิบายแนวคิด ไม่ใช่เกณฑ์ผ่าน–ไม่ผ่านของเครื่องทุกรุ่น

สำหรับงานจริงต้องตรวจเมนู Cleave Angle Limit และวิธีตรวจรับที่กำหนด

④ Cleave Angle Error กับ Bad Cleave ต่างกันอย่างไร?

Cleave Angle Error มักเกี่ยวข้องกับความเอียงของหน้าตัดที่เครื่องตรวจพบ

Bad Cleave เป็นคำกว้างกว่าซึ่งอาจรวมปัญหาหน้าตัดหลายลักษณะ

ตัวอย่างเช่น

หน้าตัดเอียง
ปลาย Fiber บิ่น
หน้าตัดเป็นขั้น
ปลายแตก
มีรอยร้าว
ผิวหน้าตัดผิดรูป
มีเศษวัสดุติด
ภาพปลาย Fiber ตรวจไม่ชัด

ดังนั้นแม้หน้าตัดจะมีมุมเอียงต่ำ แต่ถ้ามีรอยแตกหรือขอบบิ่นก็อาจไม่ผ่านเกณฑ์ได้

⑤ ตาราง 12 สาเหตุที่ทำให้ Cleave Angle Error

สาเหตุ	อาการที่อาจพบ	วิธีแก้
1. Clamp Pad สกปรก	ตัดเอียงซ้ำ	ทำความสะอาด
2. Anvil สกปรก	หน้าตัดไม่สมบูรณ์	ทำความสะอาด
3. ใบมีด Cleaver สกปรก	Bad Cleave	ตรวจและทำความสะอาด
4. ใบมีดสึก	Cleave Angle สูงต่อเนื่อง	หมุนหรือเปลี่ยนตามคู่มือ
5. Blade Height ไม่เหมาะ	ตัดผิดรูป	ปรับตามขั้นตอนเฉพาะรุ่น
6. วาง Fiber ผิด	มุมตัดไม่คงที่	วางเส้นใยใหม่
7. Fiber Holder ไม่ตรง	เส้นใยเลื่อน	ตรวจรุ่น Holder
8. Coating ตกค้าง	Clamp จับไม่แน่น	เตรียม Fiber ใหม่
9. Fiber Stripper ทำเส้นใยเสียหาย	ปลายแตกบ่อย	ตรวจ Stripper
10. Cleaver ถูกกระแทก	ผลตัดเปลี่ยนไป	ตรวจสภาพและการตั้งค่า
11. Fiber สั่นหรือเคลื่อน	ผลตัดไม่สม่ำเสมอ	จัดพื้นที่และจับยึดให้มั่นคง
12. ระบบตรวจภาพของ Splicer ผิดปกติ	แจ้ง Error แม้หน้าตัดดูปกติ	ตรวจระบบภาพตามคู่มือ

ลำดับนี้ไม่ใช่ความถี่ทางสถิติของการเสีย แต่เป็นรายการสำหรับตรวจสอบสาเหตุอย่างเป็นระบบ

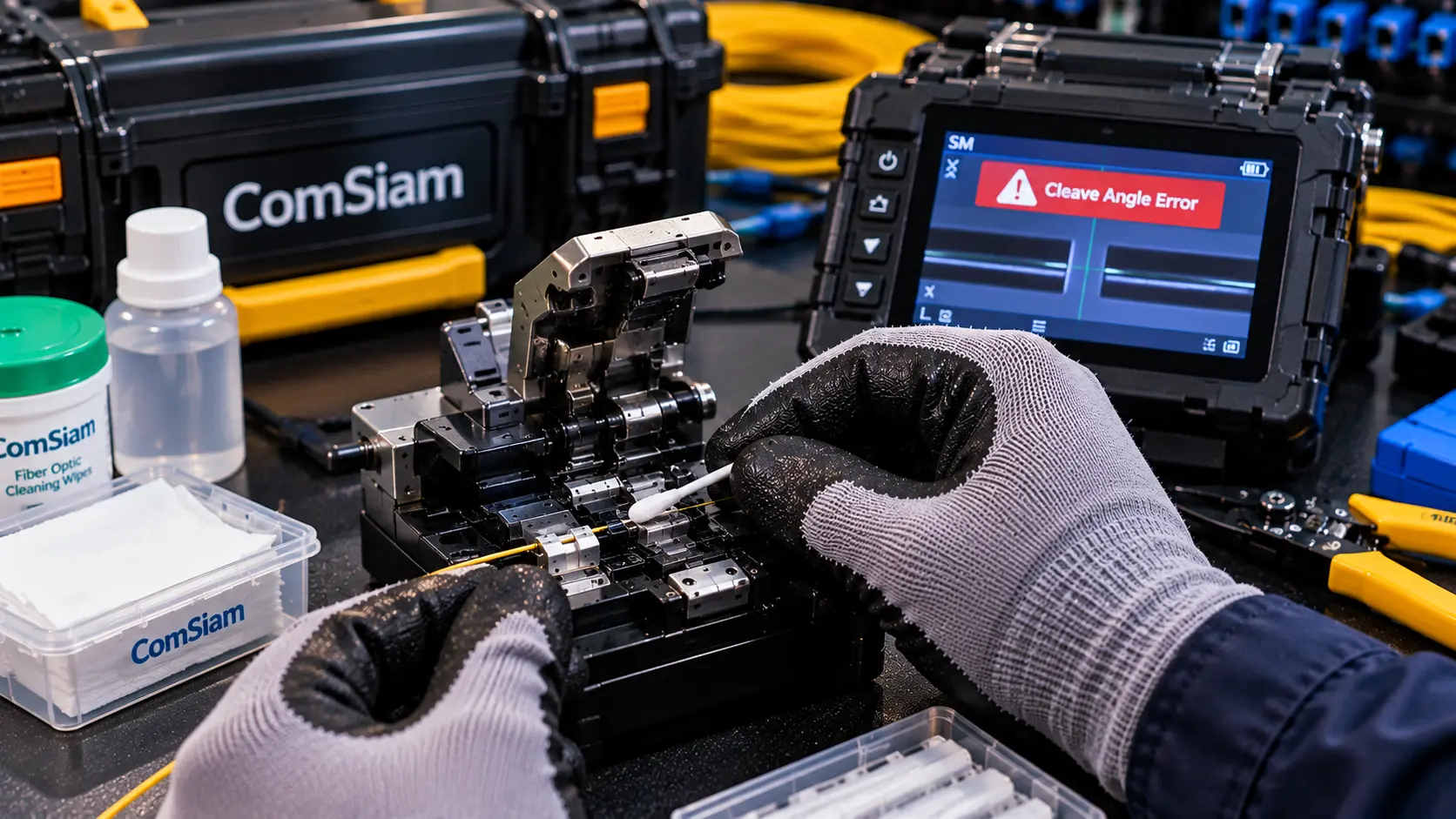

⑥ สาเหตุที่ 1 — Clamp Pad มีฝุ่น

Clamp Pad เป็นส่วนที่ยึดเส้นใยให้อยู่ในตำแหน่งระหว่าง Cleave

เมื่อมีฝุ่น เศษ Coating หรือเศษแก้วติดอยู่ เส้นใยอาจถูกจับไม่สม่ำเสมอและเคลื่อนผิดตำแหน่ง

วิธีแก้

หยุดใช้งาน Cleaver
เปิดส่วนจับ Fiber ตามคู่มือ
ตรวจคราบที่ Clamp Pad
ใช้วัสดุและน้ำยาทำความสะอาดที่ผู้ผลิตรองรับ
ทำความสะอาดทั้งผิวจับด้านบนและด้านล่างตามความเหมาะสม
ตรวจว่าไม่มีขุยตกค้าง
ทดลอง Cleave ด้วย Fiber ทดสอบ

หาก Clamp Pad ฉีก ขาด หรือผิดรูป ควรเปลี่ยนชิ้นส่วนตามข้อกำหนด ไม่ใช้แรงขัดจนผิวจับเสียหาย

⑦ สาเหตุที่ 2 — Anvil สกปรก

Anvil เป็นส่วนประกอบที่ช่วยให้เส้นใยแตกตามรอยที่ใบมีดสร้างไว้ใน Cleaver บางโครงสร้าง

หากมีคราบหรือเศษวัสดุติด อาจทำให้กระบวนการตัดไม่สม่ำเสมอ

วิธีแก้

ตรวจตำแหน่ง Anvil
นำเศษ Fiber ออกอย่างปลอดภัย
ใช้วัสดุทำความสะอาดตามคู่มือ
ไม่ขูดพื้นผิวด้วยของแข็ง
ตรวจความสมบูรณ์ของชิ้นส่วน
ทดลอง Cleave ใหม่

ควรตรวจ Clamp Pad และ Anvil ร่วมกัน เพราะทั้งสองส่วนมีผลต่อการยึดและการแตกของเส้นใย

⑧ สาเหตุที่ 3 — ใบมีด Fiber Cleaver สกปรก

ใบมีด Cleaver มีหน้าที่สร้างรอยเริ่มต้นให้ Fiber แตกตามตำแหน่งที่ออกแบบ

หากมีสิ่งปนเปื้อนที่ส่วนใบมีด อาจทำให้รอยเริ่มต้นไม่สม่ำเสมอและเกิด Bad Cleave

แนวทางแก้

ตรวจวิธีทำความสะอาดที่คู่มืออนุญาต
ปิดหรือจัดเครื่องให้อยู่ในตำแหน่งปลอดภัย
ใช้วัสดุที่เหมาะสม
ทำความสะอาดจากทิศทางที่ผู้ผลิตกำหนด
หลีกเลี่ยงการสัมผัสคมใบมีด
ตรวจผล Cleave ด้วย Fiber ทดสอบ

ไม่ควรใช้นิ้วแตะใบมีดหรือใช้ของมีคมขูดเศษวัสดุออก เพราะเสี่ยงต่อการบาดเจ็บและทำให้ใบมีดเสียหาย

⑨ สาเหตุที่ 4 — ใบมีด Cleaver สึก

เมื่อใช้ Cleaver เป็นจำนวนมาก จุดที่ใบมีดสัมผัส Fiber อาจสึก

อาการที่ควรสังเกต ได้แก่

Cleave Angle สูงบ่อย
ปลาย Fiber บิ่น
หน้าตัดผิดรูป
ผล Cleave ไม่สม่ำเสมอ
ตัด Fiber ไม่ขาดตามปกติ

วิธีแก้

หากทำความสะอาดครบแล้วแต่ยังตัดได้ไม่ดี ให้ตรวจว่ารุ่น Cleaver มีตำแหน่งใบมีดสำรองหรือไม่

ถ้ารองรับการหมุน Blade Position ให้ดำเนินการตามคู่มือและบันทึกตำแหน่งที่ใช้งาน

เมื่อใช้ครบทุกตำแหน่งหรือใบมีดเสียหาย ต้องเปลี่ยนใบมีดตามข้อกำหนด

⑩ สาเหตุที่ 5 — Blade Height ไม่เหมาะสม

Blade Height คือระดับความสูงของใบมีดภายในกลไก Cleaver

หากใบมีดสูงหรือต่ำกว่าระดับที่เหมาะสม อาจทำให้เส้นใยเกิดรอยเริ่มต้นผิดลักษณะและ Cleave ไม่ดี

สถานการณ์ที่ควรตรวจ

หลังเปลี่ยนใบมีด
หลังเปลี่ยน Clamp Arm
หลังหมุนตำแหน่งใบมีดแล้วยังเกิด Bad Cleave
หลังทำความสะอาดแต่ยังมี Cleave Angle Error ซ้ำ
เมื่อคู่มือระบุให้ตรวจระดับใบมีด

วิธีแก้

ตรวจขั้นตอน Blade Height Adjustment ของ Cleaver รุ่นนั้นโดยเฉพาะ

ไม่ควรหมุนสกรูปรับแบบคาดเดา เพราะการปรับสูงหรือต่ำเกินอาจทำให้ผล Cleave แย่ลง

บางรุ่นมีระบบปรับอัตโนมัติหรือโครงสร้างที่ไม่ควรปรับด้วยมือ จึงต้องตรวจความสามารถของเครื่องก่อน

⑪ สาเหตุที่ 6 — วาง Fiber ผิดตำแหน่ง

การวาง Fiber ผิดร่องหรือไม่ตรงแนวของ Cleaver อาจทำให้แรงกระทำระหว่างตัดไม่เป็นไปตามที่ออกแบบ

ปัญหาที่พบบ่อย

Fiber ไม่อยู่กึ่งกลางช่องจับ
วางสายเอียง
ใช้ Fiber Holder ผิดด้าน
ส่วน Coating เข้าไปอยู่ในตำแหน่งที่ต้องจับ Bare Fiber
Fiber ถูกดึงตึง
ระยะ Cleave ไม่ตรง
มีเศษวัสดุกีดขวางการปิด Clamp

วิธีแก้

วางเส้นใยใหม่โดยใช้ Scale หรือ Fiber Holder ที่ตรงกับรุ่น

ตรวจว่าช่องจับรองรับเส้นผ่านศูนย์กลางของเส้นใย และปลาย Fiber อยู่ในตำแหน่งที่คู่มือกำหนด

⑫ สาเหตุที่ 7 — Fiber Holder ไม่ตรงรุ่น

Fiber Holder บางรุ่นออกแบบสำหรับเส้นใยขนาดหรือรูปแบบเฉพาะ เช่น

250 µm Coated Fiber
900 µm Tight Buffer
Fiber Ribbon
ชุดยึดสายสำหรับ SOC
ชุดยึดเฉพาะเครื่องสไปซ์

หากใช้ Holder ที่จับสายไม่เหมาะสม อาจทำให้ Fiber เลื่อนหรือไม่ได้แนวตรง

วิธีแก้

ตรวจหมายเลขรุ่น Holder และความเข้ากันได้กับ Cleaver

ไม่ควรใช้วัสดุรองหรือกระดาษเสริมช่องจับเพื่อแก้ปัญหาความหลวมโดยไม่มีข้อกำหนดรองรับ

⑬ สาเหตุที่ 8 — มี Coating ตกค้างบน Bare Fiber

หลังปอก Coating อาจมีคราบติดอยู่บนเส้นใย

คราบดังกล่าวอาจทำให้ Clamp จับสายไม่สม่ำเสมอ หรือทำให้เกิดปัญหาระหว่าง Cleave

วิธีแก้

ตรวจสภาพ Fiber หลังปอก
ใช้ Fiber Stripper ที่เหมาะสม
ทำความสะอาด Bare Fiber ตามคู่มือ
ตรวจคราบตกค้าง
หลีกเลี่ยงการสัมผัสด้วยนิ้ว
Cleave หลังทำความสะอาดเรียบร้อย

หากต้องปอกใหม่ ให้ตัดส่วนที่เตรียมไม่สมบูรณ์และคำนึงถึงความยาว Fiber Slack ที่เหลือ

⑭ สาเหตุที่ 9 — Fiber Stripper ทำให้เส้นใยมีรอย

Fiber Stripper ที่ไม่เหมาะกับขนาด Coating หรือมีใบมีดผิดสภาพอาจสร้างรอยบนเส้นใย

รอยดังกล่าวอาจเป็นจุดเริ่มต้นของการแตกที่ไม่ต้องการ

วิธีตรวจ

ตรวจขนาดช่อง Stripper
ตรวจสิ่งสกปรกบนใบมีด
ตรวจรอยบาดบน Coating
ตรวจว่าปอกด้วยแรงมากเกินไปหรือไม่
ทดลองด้วย Stripper ที่สภาพสมบูรณ์
ตรวจชนิด Coating ของสายจริง

หากพบ Bare Fiber เป็นรอย ไม่ควรฝืนนำส่วนดังกล่าวไปใช้งานต่อ

⑮ สาเหตุที่ 10 — Cleaver ได้รับแรงกระแทก

Fiber Cleaver เป็นเครื่องมือความละเอียดสูง

หากตกจากที่สูงหรือได้รับแรงกระแทก อาจเกิดความผิดปกติด้านตำแหน่งใบมีด ระบบจับ Fiber หรือกลไกตัด

อาการที่ควรสงสัย

ตัดเอียงทันทีหลังเครื่องตก
ผล Cleave ไม่คงที่
กลไกฝืด
Clamp ปิดไม่สนิท
ชิ้นส่วนหลวมหรือผิดตำแหน่ง

วิธีแก้

หยุดใช้งาน ตรวจสภาพภายนอก และทดลองตามวิธีตรวจสอบที่คู่มือกำหนด

หากผลผิดปกติต่อเนื่อง ควรส่งเครื่องเข้าตรวจบริการ ไม่ควรดัดโครงสร้างให้กลับเข้ารูปด้วยตนเอง

⑯ สาเหตุที่ 11 — Fiber เคลื่อนระหว่างตัด

การเคลื่อนของเส้นใยระหว่างการ Cleave อาจทำให้หน้าตัดไม่สม่ำเสมอ

สาเหตุที่เกี่ยวข้อง ได้แก่

Clamp จับไม่แน่น
ผิวจับมีฝุ่น
Fiber Holder ไม่พอดี
วางสายตึงเกินไป
สายถูกดึงจากโต๊ะทำงาน
มีแรงสั่นสะเทือน
กลไก Cleaver ผิดปกติ

วิธีแก้

จัดเครื่องมือให้อยู่บนพื้นผิวมั่นคง ตรวจระบบจับ Fiber และจัดสายไม่ให้มีแรงดึงจากด้านนอก

ไม่ควรจับ Bare Fiber ด้วยมือเพื่อบังคับให้ตรงระหว่างเครื่องกำลังตัด

⑰ สาเหตุที่ 12 — ระบบตรวจภาพของ Fusion Splicer ผิดปกติ

บางกรณีเครื่อง Fusion Splicer แสดง Cleave Angle Error แม้ช่างใช้ Cleaver ที่ดูเหมือนทำงานปกติ

สาเหตุหนึ่งอาจเกี่ยวข้องกับระบบตรวจภาพหรือการวาง Fiber ในเครื่องสไปซ์

จุดที่ควรตรวจ

ตำแหน่ง Fiber ใน V-Groove
Fiber Clamp
Cleave Length
สิ่งสกปรกภายในเครื่อง
การตรวจภาพปลาย Fiber
Dust Check ตามคู่มือ
การทำงานของกล้อง
ข้อความ Error อื่นร่วมด้วย

หากเปลี่ยน Cleaver แล้ว Error ยังเกิดเหมือนเดิมกับ Fiber ทดสอบหลายชุด ควรพิจารณาตรวจ Fusion Splicer เพิ่มเติม

ในงานตรวจสอบหน้างาน comsiam แนะนำให้ใช้ Fiber ทดสอบจากแหล่งที่ทราบชนิดและเครื่อง Cleaver ที่ผ่านการตรวจสภาพ เพื่อแยกปัญหาเครื่องตัดออกจากเครื่องสไปซ์ก่อนเปลี่ยนอะไหล่

⑱ วิธีแก้ Cleave Angle Error ทีละขั้นตอน

ลำดับนี้เหมาะสำหรับ Troubleshooting เบื้องต้นเมื่อเครื่องแจ้ง Cleave Angle Error

ขั้นตอนที่ 1 อ่านข้อความ Error

จดว่าเป็น Cleave Angle Error, Large Cleave Angle หรือข้อความอื่น

ตรวจว่าผิดปกติที่ Fiber ด้านซ้าย ด้านขวา หรือทั้งสองด้าน

ขั้นตอนที่ 2 ตรวจภาพหน้าตัด

ดูว่าปลาย Fiber เอียง บิ่น แตก หรือมีข้อบกพร่องอื่นร่วมด้วยหรือไม่

ขั้นตอนที่ 3 เตรียม Fiber ใหม่

ตัดส่วนที่ไม่สมบูรณ์ออกตามแผนและความยาวสำรองที่มี

ขั้นตอนที่ 4 ปอก Coating

ใช้ Fiber Stripper ให้ตรงกับชนิดเส้นใย

ขั้นตอนที่ 5 ทำความสะอาด Bare Fiber

ใช้วัสดุไร้ขุยและน้ำยาที่รองรับ

ขั้นตอนที่ 6 ตรวจ Cleaver Clamp Pad

ตรวจฝุ่น คราบ และสิ่งแปลกปลอม

ขั้นตอนที่ 7 ตรวจ Anvil

ทำความสะอาดตามวิธีของผู้ผลิต

ขั้นตอนที่ 8 ตรวจใบมีด Cleaver

ตรวจความสกปรกหรือความเสียหาย โดยไม่สัมผัสขอบคม

ขั้นตอนที่ 9 Cleave ใหม่

ตั้ง Fiber ให้ตรงและตัดตามวิธีของเครื่อง

ขั้นตอนที่ 10 ตรวจใน Fusion Splicer

วางเส้นใยกลับเข้าร่องอย่างถูกต้อง แล้วตรวจผลใหม่

ขั้นตอนที่ 11 เปรียบเทียบกับ Fiber อีกเส้น

หากเกิดปัญหาเฉพาะสายเส้นเดิม ให้ตรวจ Coating และการเตรียมสาย

ขั้นตอนที่ 12 ทดสอบ Cleaver อีกตัว

ใช้เครื่องตัดที่ตรวจแล้วเพื่อแยกสาเหตุ

ขั้นตอนที่ 13 หมุน Blade Position หากจำเป็น

ดำเนินการเฉพาะเมื่อรุ่นรองรับและผ่านการตรวจความสะอาดแล้ว

ขั้นตอนที่ 14 ตรวจ Blade Height ตามคู่มือ

หากยังตัดไม่ดี ให้ดำเนินการตามกระบวนการปรับเฉพาะรุ่น

ขั้นตอนที่ 15 ตรวจ Fusion Splicer

หาก Cleaver อื่นให้ผลดีแต่เครื่องยังแจ้ง Error ต่อเนื่อง ให้ตรวจ V-Groove, Clamp และระบบภาพ

ขั้นตอนที่ 16 สไปซ์และตรวจคุณภาพ

หลังหน้าตัดผ่าน ให้สไปซ์ ตรวจภาพรอยต่อ และวัดคุณภาพทางแสงตามข้อกำหนด

⑲ วิธีทำความสะอาด Fiber Cleaver อย่างถูกต้อง

การทำความสะอาดควรทำก่อนปรับชิ้นส่วนที่มีความละเอียดสูง

อุปกรณ์

วัสดุทำความสะอาดที่ผู้ผลิตอนุญาต
Cotton Swab ชนิดเหมาะสม
น้ำยาที่รองรับวัสดุของเครื่อง
แว่นขยายเมื่อจำเป็น
ภาชนะเก็บเศษแก้ว Fiber
ถุงมือและแว่นตานิรภัย

จุดที่ควรตรวจ

Clamp Pad: ตรวจทั้งสองด้านที่จับ Fiber

Anvil: ตรวจพื้นผิวและเศษวัสดุ

Cleaver Blade: ตรวจส่วนที่ผู้ผลิตอนุญาตให้ทำความสะอาด

Fiber Guide: ตรวจร่องนำ Fiber

Fiber Scrap Collector: ตรวจการสะสมของเศษแก้ว

หลังทำความสะอาดควร Cleave Fiber ทดสอบและประเมินหน้าตัดอีกครั้ง

ห้ามทำความสะอาดใบมีดขณะกลไกอยู่ในตำแหน่งที่เสี่ยงต่อการบาดเจ็บ และต้องปฏิบัติตามวิธีเฉพาะรุ่น

⑳ วิธีหมุนใบมีด Fiber Cleaver

Cleaver บางรุ่นมีใบมีดทรงกลมที่สามารถเปลี่ยนตำแหน่งสัมผัส Fiber ได้

เมื่อจุดเดิมเริ่มสึก ผู้ผลิตอาจกำหนดให้หมุนไปยังตำแหน่งถัดไป

แนวทางทั่วไป

ตรวจรหัสรุ่น Cleaver
อ่านจำนวน Blade Position ที่รองรับ
ตรวจว่าควรทำความสะอาดก่อนหรือไม่
จัดเครื่องให้อยู่ในสภาพปลอดภัย
ใช้วิธีปลดและหมุนตามคู่มือ
เลื่อนเพียงตำแหน่งที่กำหนด
ยึดชิ้นส่วนให้ถูกต้อง
ทดลอง Cleave
บันทึกตำแหน่งใบมีด

ไม่ควรหมุนหลายตำแหน่งต่อเนื่องแบบสุ่ม เพราะจะทำให้ไม่ทราบว่าตำแหน่งใดใช้งานแล้ว

㉑ วิธีปรับความสูงใบมีด Fiber Cleaver

Blade Height Adjustment เป็นขั้นตอนบำรุงรักษาที่มีผลต่อความละเอียดของการตัด

ควรพิจารณาเมื่อ

เปลี่ยนใบมีดใหม่
เปลี่ยน Clamp Arm
หมุนใบมีดแล้วคุณภาพยังไม่ดี
ทำความสะอาดแล้ว Cleave Angle ยังสูง
คู่มือกำหนดให้ตรวจระดับ

สิ่งที่ต้องระวัง

ใช้เครื่องมือปรับตรงรุ่น
ตรวจระบบยึด Blade
ตรวจ Clamp ว่าไม่เสียหาย
ปฏิบัติตามค่าหรือวิธีตั้งจากผู้ผลิต
ทดลองกับ Fiber ทดสอบ
ตรวจผลด้วย Fusion Splicer

ห้ามกำหนดระดับใบมีดจากการคาดเดาหรือใช้ค่าของเครื่องตัดต่างรุ่น เพราะอาจทำให้ปลาย Fiber แตกผิดรูป

㉒ Fiber Cleaver ตัดได้กี่ครั้งก่อนเปลี่ยนใบมีด?

ไม่มีจำนวนครั้งเดียวที่ใช้กับทุกเครื่อง

อายุการใช้งานของใบมีดขึ้นอยู่กับ

รุ่น Cleaver
วัสดุและโครงสร้างใบมีด
จำนวน Blade Position
ชนิด Fiber
ความสะอาด
วิธีวาง Fiber
การใช้งานและบำรุงรักษา
ข้อกำหนดของผู้ผลิต

เครื่องบางรุ่นรองรับการหมุนใบมีดหลายตำแหน่ง แต่ไม่ควรคำนวณอายุการใช้งานจากจำนวนตำแหน่งเพียงอย่างเดียวโดยไม่ตรวจสเปก

เมื่อใช้ครบตำแหน่งหรือผล Cleave ไม่ผ่านหลังบำรุงรักษาตามขั้นตอน ต้องเปลี่ยนใบมีด

㉓ Cleave Angle Error เกี่ยวข้องกับ Splice Loss อย่างไร?

หน้าตัดเอียงหรือผิดรูปอาจทำให้ปลาย Fiber ไม่สัมผัสหรือหลอมเชื่อมในลักษณะที่เหมาะสม

ผลที่อาจเกิดขึ้น ได้แก่

Splice Loss สูง
Bubble
Fat Splice
Thin Splice
Core Offset
รอยต่อไม่แข็งแรง
เครื่องแจ้ง Splicing Failed

อย่างไรก็ตาม Cleave Angle ต่ำไม่ได้รับประกันว่า Loss จะต่ำเสมอไป เพราะยังมีปัจจัยอื่น เช่น ความสะอาด Fiber, Splice Mode และ Arc Calibration

จึงต้องตรวจคุณภาพรอยสไปซ์โดยรวม

㉔ ทำไมตัด Fiber ใหม่หลายครั้งแล้วยังขึ้น Error?

หาก Cleave ใหม่แล้ว Error ยังเกิด ควรหยุดการตัดซ้ำโดยไม่ตรวจสาเหตุ เพราะแต่ละครั้งทำให้ Fiber สั้นลง

วิธีแยกสาเหตุ

ผลการตรวจ	สิ่งที่ควรตรวจต่อ
ผิดเฉพาะ Fiber เส้นหนึ่ง	Coating และวิธีเตรียมสาย
ผิดทั้งสองด้าน	Cleaver และขั้นตอนเตรียมปลาย
เปลี่ยน Cleaver แล้วหาย	Cleaver เดิม
เปลี่ยน Cleaver แล้วไม่หาย	Fiber Placement และ Fusion Splicer
ทำความสะอาด Clamp แล้วหาย	ฝุ่นหรือสิ่งปนเปื้อน
หมุน Blade แล้วหาย	สภาพตำแหน่งใบมีดเดิม
Error หลัง Cleaver ตก	ความเสียหายหรือการตั้งเครื่อง
Error พร้อมปัญหาภาพ	ระบบภาพหรือการวาง Fiber

ควรบันทึกผลแต่ละขั้นเพื่อไม่ให้ตรวจซ้ำโดยไม่มีทิศทาง

㉕ Cleave Angle Error กับ Fiber Too Long ต่างกันอย่างไร?

สองปัญหานี้เกี่ยวข้องกับการเตรียม Fiber แต่เป็นคนละประเด็น

Cleave Angle Error: เครื่องตรวจพบหน้าตัดมีมุมหรือรูปร่างที่ไม่ผ่านเงื่อนไข

Fiber Too Long: เครื่องตรวจพบหรือประเมินว่าปลาย Fiber ยื่นยาวเกินตำแหน่งที่กำหนด

Fiber Too Short: เส้นใยยื่นสั้นเกินไปสำหรับการจัดแนวหรือกระบวนการ

วิธีแก้ต่างกัน

Cleave Angle Error ให้เน้นตรวจคุณภาพหน้าตัดและ Cleaver

Fiber Too Long/Short ให้เน้นตรวจ Cleave Length, Holder และตำแหน่งวาง Fiber

แต่สามารถเกิดพร้อมกันได้ หากขั้นตอนเตรียม Fiber มีหลายจุดผิดพลาด

㉖ Cleave Angle Error กับ Alignment Error ต่างกันอย่างไร?

Cleave Angle Error เน้นคุณภาพหน้าตัด

Alignment Error เน้นความสามารถของเครื่องในการจัดแนวเส้นใย

Alignment Error อาจเกี่ยวข้องกับ

V-Groove
Fiber Clamp
Core/Cladding Position
ระบบภาพ
มอเตอร์
การวาง Fiber
ชนิดเส้นใย

หากเครื่องแจ้งทั้งสองอาการ ให้แก้หน้าตัดก่อน จากนั้นตรวจระบบวางและจัดแนว Fiber ตามลำดับ

㉗ วิธีป้องกัน Cleave Angle Error ก่อนเริ่มงาน

ก่อนเริ่มงาน

ตรวจความสะอาด Cleaver
ตรวจ Clamp Pad
ตรวจ Anvil
ตรวจใบมีด
ตรวจ Fiber Holder
ตรวจ Stripper
เตรียมวัสดุทำความสะอาด
จัดโต๊ะให้มั่นคง

ระหว่างทำงาน

ปอก Fiber ให้ถูกต้อง
ทำความสะอาด Bare Fiber
วาง Fiber ให้ตรง
ไม่ดึง Fiber ตึง
ไม่สัมผัสส่วนที่เตรียมแล้ว
ตัดตามจังหวะของเครื่อง
เก็บเศษ Fiber
ตรวจผลเมื่อตัดผิดปกติ

หลังเลิกงาน

ทำความสะอาดตามคู่มือ
ตรวจเศษ Fiber ใน Scrap Collector
บันทึก Blade Position
เก็บ Cleaver ในกล่อง
ป้องกันแรงกระแทก
เตรียมแผนบำรุงรักษาตามรอบ

㉘ ตัวอย่างการแก้ปัญหาหน้างานจริง

สมมติช่างกำลังสไปซ์สาย Single-mode 24 Core และ Fusion Splicer ขึ้น Cleave Angle Error ที่ Fiber ฝั่งซ้ายติดต่อกัน

วิธีวิเคราะห์

รอบที่ 1: ตรวจหน้าตัดด้านซ้ายว่ามีมุมเอียงหรือรอยบิ่นหรือไม่

รอบที่ 2: ปอกและทำความสะอาด Fiber ใหม่ แล้ว Cleave ซ้ำ

รอบที่ 3: หากยัง Error ให้ทำความสะอาด Clamp Pad และ Anvil

รอบที่ 4: ตรวจความสะอาดและสภาพใบมีด

รอบที่ 5: ทดลองใช้ Cleaver อีกเครื่องที่ผ่านการตรวจแล้ว

รอบที่ 6: หาก Cleaver สำรองตัดได้ดี ควรตรวจ Cleaver เดิมเพิ่มเติม

รอบที่ 7: หากยังแจ้ง Error แม้ใช้ Cleaver ที่ปกติ ให้ตรวจตำแหน่ง Fiber ใน Fusion Splicer

รอบที่ 8: ทำความสะอาด V-Groove และ Clamp ของ Splicer ตามคู่มือเมื่อพบอาการเกี่ยวข้อง

รอบที่ 9: ตรวจ Splice Mode และระบบภาพหากยังไม่หาย

รอบที่ 10: เมื่อแก้ได้แล้ว ทดลองสไปซ์ ตรวจรูปทรงรอยต่อและผลทดสอบตามข้อกำหนด

วิธีนี้ช่วยแยกสาเหตุโดยไม่ปรับ Blade Height หรือเปลี่ยนอะไหล่ตั้งแต่แรก

㉙ เมื่อไรควรเปลี่ยน Fiber Cleaver ใหม่?

ควรพิจารณาซ่อม เปลี่ยนอะไหล่ หรือเปลี่ยน Cleaver เมื่อพบว่า

กลไกตัดเสียหาย
Clamp Pad ชำรุดและไม่มีอะไหล่รองรับ
ใบมีดหรือระบบใบมีดไม่สามารถคืนสภาพได้
เครื่องผิดตำแหน่งหลังตกกระแทก
ตัด Fiber ผิดพลาดต่อเนื่องแม้บำรุงรักษาแล้ว
ไม่สามารถหาคู่มือหรืออะไหล่ที่เหมาะสม
ค่าใช้จ่ายซ่อมไม่คุ้มกับการใช้งาน
ผล Cleave ไม่สม่ำเสมอจนกระทบงาน

หากเพียงใบมีดสึกหรือ Clamp สกปรก ไม่จำเป็นต้องเปลี่ยนเครื่องทั้งตัวเสมอไป

㉚ Checklist แก้ Cleave Angle Error

ตรวจข้อความ Error บน Fusion Splicer
ตรวจว่าเป็น Fiber ด้านซ้ายหรือขวา
ตรวจภาพหน้าตัด
ตรวจชนิด Fiber
ตรวจ Fiber Stripper
ตรวจคราบ Coating
ทำความสะอาด Bare Fiber
ตรวจ Cleave Length
ตรวจการวาง Fiber
ตรวจ Fiber Holder
ทำความสะอาด Clamp Pad
ทำความสะอาด Anvil
ตรวจความสะอาด Cleaver Blade
ตรวจ Blade Position
ตรวจสภาพใบมีด
ปรับ Blade Height เฉพาะเมื่อจำเป็นตามคู่มือ
ทดลอง Fiber ทดสอบ
เปรียบเทียบกับ Cleaver สำรอง
ตรวจ V-Groove ของ Splicer
ตรวจ Fiber Clamp ของ Splicer
ตรวจระบบภาพเมื่อมีข้อบ่งชี้
ทดลอง Fusion Splicing
ตรวจ Estimated Loss
ตรวจภาพรอยต่อ
ทดสอบ Optical Loss ตามข้อกำหนด
บันทึกผลการแก้ไข

㉛ คำถามที่พบบ่อยเกี่ยวกับ Cleave Angle Error

Fusion Splicer ขึ้น Cleave Angle Error คืออะไร?

คือเครื่องตรวจพบว่ามุมหรือรูปร่างหน้าตัด Fiber ไม่ผ่านเกณฑ์ที่กำหนด ต้องตรวจ Cleaver และการเตรียมเส้นใย

Cleave Angle กี่องศาถึงดี?

ควรมีมุมเอียงต่ำและผ่านเกณฑ์ของเครื่องรุ่นนั้น บางโปรแกรมใช้ขีดจำกัดราว 1 องศา แต่ไม่ใช่เกณฑ์เดียวของทุกเครื่อง

Cleave Angle 0.5 องศาดีไหม?

เป็นค่ามุมเอียงต่ำ แต่การยอมรับต้องอ้างอิงโปรแกรม เครื่อง และข้อกำหนดงาน

Cleave Angle 1 องศาผ่านไหม?

ขึ้นอยู่กับค่าขีดจำกัดที่ตั้งไว้ หากกำหนดไม่เกิน 1 องศาอาจผ่าน แต่ยังต้องตรวจสภาพหน้าตัด

Cleave Angle 2 องศาต้องตัดใหม่ไหม?

ควรตรวจข้อกำหนดและภาพปลาย Fiber หากเกินเกณฑ์หรือมีข้อบกพร่องต้องเตรียมปลายใหม่

ทำไม Fiber Cleaver ตัดเอียงบ่อย?

อาจเกิดจาก Clamp Pad สกปรก ใบมีดสึก วาง Fiber ไม่ตรง หรือ Blade Height ไม่เหมาะสม

ทำความสะอาด Clamp Pad แล้วช่วยได้ไหม?

ได้หากสาเหตุเกี่ยวกับฝุ่นหรือสิ่งสกปรกที่ทำให้จับ Fiber ไม่สม่ำเสมอ

ต้องหมุนใบมีด Cleaver เมื่อไร?

เมื่อทำความสะอาดแล้วผล Cleave ยังไม่ดี และรุ่นเครื่องรองรับการหมุนตำแหน่งใบมีดตามคู่มือ

Blade Height ต้องปรับบ่อยไหม?

ไม่ควรปรับโดยไม่มีข้อบ่งชี้ โดยทั่วไปตรวจเมื่อเปลี่ยนอะไหล่หรือมีปัญหาที่แก้ด้วยการทำความสะอาดและหมุนใบมีดแล้วไม่หาย

Cleave Angle Error ทำให้ Splice Loss สูงไหม?

อาจทำให้รอยต่อมี Loss สูงหรือผิดรูปได้ แต่ค่า Loss ยังขึ้นอยู่กับปัจจัยอื่นร่วมด้วย

ใช้ Fiber Cleaver คนละยี่ห้อกับ Fusion Splicer ได้ไหม?

ได้หากเครื่องตัดเตรียมเส้นใยได้ตรงขนาด ระยะและคุณภาพที่เครื่องสไปซ์ต้องการ รวมถึงอุปกรณ์จับยึดเข้ากันได้

ทำไมเปลี่ยนใบมีดแล้ว Cleave Angle ยังสูง?

อาจเกิดจาก Blade Height, Clamp Pad, Anvil, การติดตั้งใบมีดหรือกลไกเครื่องตัด ต้องตรวจตามคู่มือ

Cleave Angle Error กับ Fiber Offset Error เหมือนกันไหม?

ไม่เหมือนกัน Cleave Angle เกี่ยวกับหน้าตัด ส่วน Fiber Offset เกี่ยวข้องกับตำแหน่งเส้นใย

Cleave Angle Error เกิดจาก Fusion Splicer เองได้ไหม?

เป็นไปได้หากระบบภาพ การวาง Fiber หรืออุปกรณ์ภายในทำงานผิดปกติ จึงต้องแยกด้วย Fiber และ Cleaver ที่ตรวจสภาพแล้ว

ลดค่า Cleave Angle Limit เพื่อให้สไปซ์ผ่านได้ไหม?

ไม่ควรใช้เป็นวิธีแก้ปัญหาหลัก เพราะอาจทำให้เครื่องยอมรับหน้าตัดที่ไม่เหมาะสม ต้องตรวจสาเหตุและเกณฑ์งานก่อน

㉜ สรุป Fusion Splicer ขึ้น Cleave Angle Error แก้อย่างไร?

เมื่อเครื่อง Fusion Splicer ขึ้น Cleave Angle Error ให้เริ่มตรวจคุณภาพหน้าตัดจาก Fiber Cleaver ก่อน เพราะปัญหาสามารถเกิดจากฝุ่นบน Clamp Pad, Anvil, ใบมีดสกปรกหรือสึก ตำแหน่งวาง Fiber ผิด และการตั้ง Blade Height ไม่เหมาะสม

ลำดับที่ควรทำคือเตรียม Fiber ใหม่ ทำความสะอาดเครื่องตัด ทดลอง Cleave แล้วตรวจผล หากยังไม่หายจึงพิจารณาหมุนตำแหน่งใบมีดหรือปรับระดับตามคู่มือ

หากใช้ Cleaver ที่ตรวจแล้วแต่ Fusion Splicer ยังแจ้ง Error ควรตรวจ Fiber Placement, V-Groove, Clamp และระบบภาพของเครื่องสไปซ์

comsiam แนะนำให้ช่างแก้จากความสะอาดและวิธีใช้งานก่อนการปรับชิ้นส่วนความละเอียดสูง เพื่อช่วยลดต้นทุนอะไหล่และป้องกันการทำให้เครื่องมือเสียหายเพิ่มเติม

หลังแก้ไขต้องตรวจทั้ง Cleave Angle รูปร่างรอยสไปซ์และค่า Optical Loss ตามข้อกำหนด ไม่ใช่เพียงทำให้ข้อความแจ้งเตือนหายไป

การดูแล Fiber Cleaver และ Fusion Splicer อย่างสม่ำเสมอช่วยลด Bad Cleave เพิ่มความสม่ำเสมอของรอยเชื่อม และทำให้งานติดตั้ง Fiber Optic มีคุณภาพระยะยาว

ComSiam Professional Team
