Fusion Splicer ขึ้น Alignment Error เพราะอะไร? 12 สาเหตุ พร้อมวิธีแก้เครื่องจัดแนว Fiber ไม่ได้

Fusion Splicer ขึ้น Alignment Error เกิดจากอะไร? โดยทั่วไปเกิดจากเครื่องไม่สามารถจัดแนวเส้นใยแก้วนำแสงทั้งสองด้านให้ตรงตามเงื่อนไขที่กำหนดก่อนการหลอมเชื่อม สาเหตุที่ควรตรวจเป็นอันดับแรก ได้แก่ V-Groove สกปรก, Fiber Clamp จับเส้นใยผิดตำแหน่ง, วาง Fiber ไม่ตรง, ใช้ Holder ไม่เหมาะสม หรือปลาย Fiber อยู่ผิดระยะ

อาการที่พบอาจเป็นข้อความ Alignment Error, Alignment Failed, Cannot Align Fiber หรือข้อความเกี่ยวกับ Core Alignment, Cladding Alignment และ Motor Overrun ซึ่งมีความหมายแตกต่างกันตามรุ่นของเครื่อง Fusion Splicer

วิธีแก้เบื้องต้น: หยุดกระบวนการ → ตรวจตำแหน่ง Fiber → นำเส้นใยออก → ทำความสะอาด V-Groove และ Clamp ตามคู่มือ → ตรวจ Holder → เตรียม Fiber ใหม่เมื่อจำเป็น → วาง Fiber อีกครั้ง → ตรวจ Splice Mode แล้วทดลอง Alignment

หากยังเกิดปัญหาต่อเนื่องกับเส้นใยทดสอบที่เตรียมถูกต้องแล้ว ต้องพิจารณาตรวจระบบกล้อง การโฟกัส และชุดมอเตอร์ด้วยฟังก์ชันตรวจวินิจฉัยของเครื่อง

อย่าเพิ่งทำ Arc Calibration หรือเพิ่ม Arc Power เพื่อแก้ Alignment Error เพราะการจัดแนว Fiber เป็นขั้นตอนก่อนหลอมเชื่อม และอาการส่วนใหญ่มักต้องตรวจตำแหน่งเส้นใยกับระบบภาพก่อน

บทความนี้ comsiam จะอธิบาย 12 สาเหตุที่ทำให้ Fusion Splicer จัดแนว Fiber ไม่ได้ วิธีตรวจ X/Y Alignment, Core และ Cladding การแก้ปัญหาทีละขั้นตอน รวมถึงการแยกอาการเสียของเครื่องมือกับเส้นใยที่กำลังติดตั้ง

① Alignment Error คืออะไร?

Alignment Error เป็นคำเตือนที่เกี่ยวข้องกับการจัดตำแหน่งเส้นใยภายใน Fusion Splicer

ก่อนหลอมเชื่อม เครื่องต้องตรวจปลายเส้นใยทั้งสองด้าน และใช้ระบบจัดแนวปรับให้ตรงตามเงื่อนไขของ Splice Mode ที่เลือก

ในเครื่องรุ่นที่รองรับการจัดแนวอัตโนมัติ ระบบอาจใช้กล้องและมอเตอร์เพื่อปรับตำแหน่งของ Fiber ตามแนวแกนที่ออกแบบไว้

หากเครื่องไม่สามารถตรวจหรือจัดตำแหน่งให้ผ่านเกณฑ์ อาจหยุดกระบวนการและแจ้งข้อผิดพลาด

ข้อความที่อาจพบ ได้แก่

Alignment Error
Alignment Failed
Fiber Alignment Error
Cannot Align Fiber
Core Alignment Error
Cladding Alignment Error
Motor Overrun
Fiber Position Error

ข้อความเหล่านี้ไม่ใช่รหัสมาตรฐานเดียวกันทุกยี่ห้อ ต้องอ่านคู่มือและ Error Code ของรุ่นที่ใช้งานจริง

② Fusion Splicer จัดแนว Fiber อย่างไร?

เครื่อง Fusion Splicer มีระบบจัดแนวที่แตกต่างกันตามเทคโนโลยี

Core Alignment

เครื่องพยายามตรวจตำแหน่ง Core ของเส้นใย และปรับให้แกน Core ทั้งสองด้านอยู่ในตำแหน่งที่เหมาะสม

Cladding Alignment

เครื่องใช้ตำแหน่ง Cladding หรือขอบเส้นใยเป็นข้อมูลหลักในการจัดแนว

Fixed V-Groove Alignment

เครื่องบางประเภทใช้การจัดตำแหน่งทางกลผ่าน V-Groove เป็นหลัก โดยไม่มีกลไกปรับ Core แบบเดียวกับเครื่อง Core Alignment ขั้นสูง

ดังนั้นเครื่อง Fusion Splicer ทุกตัวไม่ได้มีจำนวนแกนมอเตอร์และกระบวนการจัดแนวเหมือนกัน

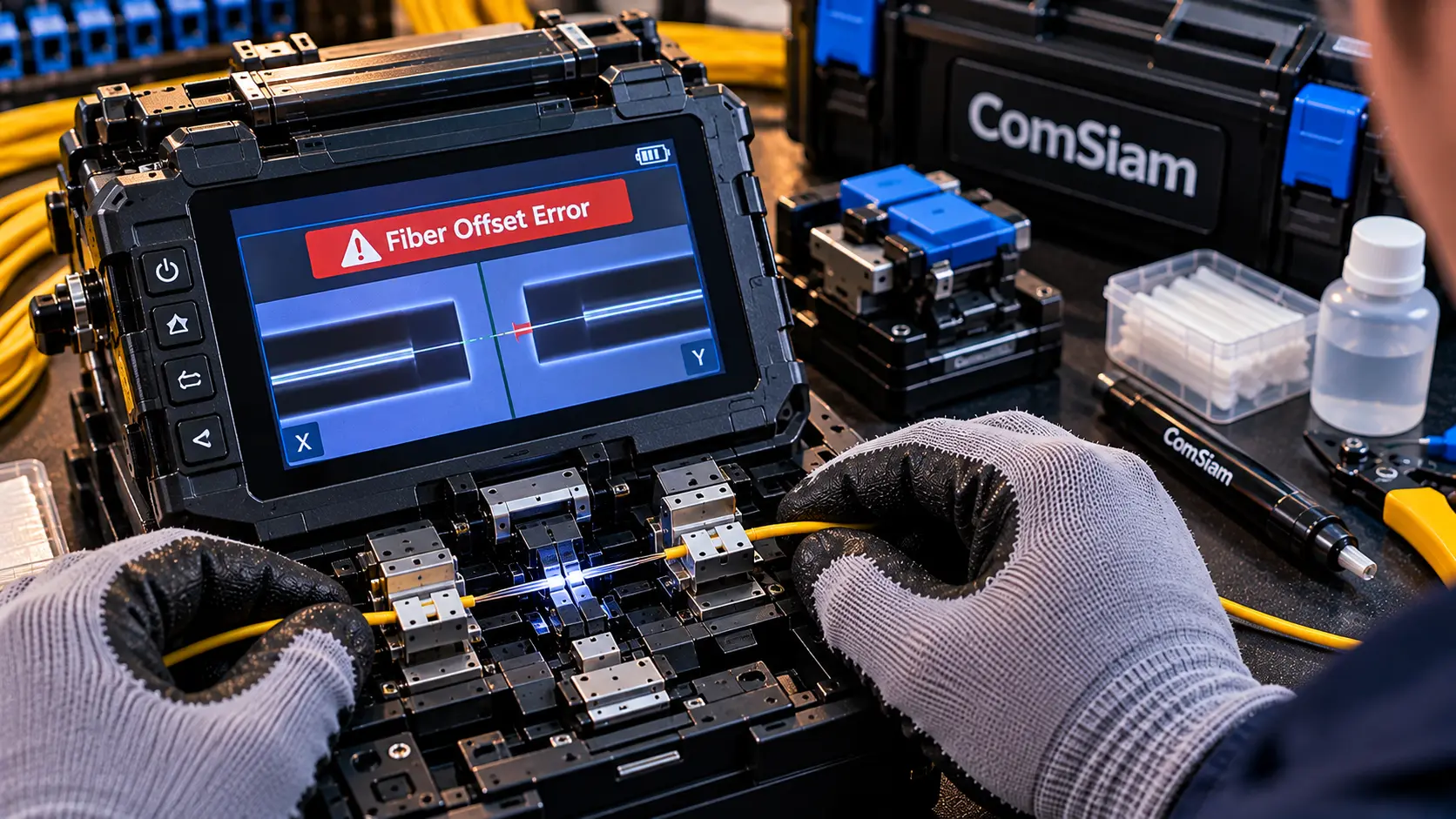

③ Alignment Error กับ Fiber Offset Error ต่างกันอย่างไร?

Alignment Error เป็นข้อความกว้างที่บอกว่าเครื่องไม่สามารถจัดแนวให้ผ่านเงื่อนไขได้

Fiber Offset Error เป็นอาการความคลาดเคลื่อนของตำแหน่ง Fiber หรือแกนที่เครื่องตรวจพบ

รายการ	Alignment Error	Fiber Offset Error
ลักษณะ	จัดแนวไม่สำเร็จ	ตำแหน่งเยื้องเกินเงื่อนไข
สาเหตุ	มีได้หลายระบบ	เน้นตำแหน่งและแนวเส้นใย
จุดตรวจแรก	ภาพ Fiber และตำแหน่งวาง	V-Groove และ Clamp
ระบบที่อาจเกี่ยวข้อง	Holder, ภาพ, มอเตอร์, ชนิด Fiber	Holder, V-Groove, Clamp
วิธีแก้	แยกตาม Error จริง	ตรวจความเยื้องและจุดรองรับ

Fiber Offset จึงอาจเป็นหนึ่งในสาเหตุที่ทำให้ Alignment ไม่ผ่าน แต่ไม่ได้เป็นสาเหตุทั้งหมด

④ ตาราง 12 สาเหตุที่ทำให้ Fusion Splicer ขึ้น Alignment Error

สาเหตุ	อาการที่อาจพบ	วิธีตรวจเบื้องต้น
1. V-Groove สกปรก	Fiber อยู่ผิดระดับ	ทำความสะอาดตามคู่มือ
2. Fiber Clamp สกปรก	เส้นใยจับไม่ตรง	ตรวจผิวจับ
3. Fiber วางผิดตำแหน่ง	Alignment ไม่เริ่มหรือไม่ผ่าน	วางใหม่
4. Holder ผิดขนาด	Fiber สูงต่ำไม่เท่ากัน	ตรวจชนิด Holder
5. Cleave Length ผิด	ปลาย Fiber ไม่อยู่ในช่วงตรวจ	เตรียมปลายใหม่
6. หน้าตัด Fiber ไม่ดี	ตรวจปลาย Fiber ผิดปกติ	ตรวจ Cleaver
7. Fiber มีแรงดึงหรือบิด	เส้นใยเคลื่อน	จัดสายใหม่
8. Splice Mode ไม่เหมาะ	ระบบตรวจและจัดแนวผิดเงื่อนไข	ตรวจ Fiber Type
9. Fiber ต่างชนิด	ตรวจ Core ยากในบางกรณี	ตรวจข้อมูล Fiber
10. ระบบกล้องสกปรก	ภาพเบลอหรือ Focus Error	ใช้ Dust Check
11. ระบบมอเตอร์ผิดปกติ	Motor Overrun	ตรวจ Diagnostics
12. ชิ้นส่วนรองรับ Fiber เสียหาย	Error ต่อเนื่องหลายเส้น	ตรวจและส่งบริการ

ลำดับนี้เป็นแนวทางตรวจทางเทคนิค ไม่ใช่การจัดอันดับสถิติความเสียหายของเครื่อง

⑤ สาเหตุที่ 1 — V-Groove มีฝุ่น

V-Groove คือร่องรองรับเส้นใยแก้วภายในเครื่อง Fusion Splicer

หากมีฝุ่น เศษ Coating หรือเศษแก้วสะสม เส้นใยอาจวางไม่ลงก้นร่อง ทำให้ภาพ Fiber สองด้านมีระดับไม่ตรงกัน

อาการ

Fiber Offset สูง
Alignment ช้า
จัดแนวไม่สำเร็จ
เครื่องแจ้ง Motor Overrun ในบางกรณี
Estimated Loss ผิดปกติหลังสไปซ์

วิธีแก้

หยุดการทำงานของเครื่อง
นำ Fiber ออก
ตรวจ V-Groove ทั้งสองด้าน
ทำความสะอาดด้วยวิธีที่ผู้ผลิตกำหนด
ตรวจคราบตกค้าง
วางเส้นใยใหม่
ทดลองจัดแนว

ไม่ใช้เข็มหรือไขควงขูด V-Groove เพราะเสี่ยงทำลายพื้นผิวที่ใช้รองรับ Fiber

⑥ สาเหตุที่ 2 — Fiber Clamp มีสิ่งสกปรก

Fiber Clamp ใช้ยึดเส้นใยในตำแหน่งที่เครื่องออกแบบ

เมื่อมีฝุ่นหรือคราบ Coating ที่ผิวจับ อาจทำให้ Fiber ถูกกดเอียง เลื่อน หรืออยู่ผิดระดับ

วิธีแก้

ตรวจ Clamp ด้านซ้ายและขวา
ตรวจเศษ Fiber
ทำความสะอาดตามคู่มือ
ตรวจรอยแตกของส่วนรองรับ
วาง Fiber ใหม่
ปิด Clamp ให้ถูกต้อง
ทดลอง Alignment

หาก Clamp แตกหรือผิวผิดรูป ควรเปลี่ยนอะไหล่ที่รองรับ ไม่ดัดแปลงชิ้นส่วนเพื่อให้จับสายแน่นขึ้น

⑦ สาเหตุที่ 3 — Fiber วางไม่ตรงตำแหน่ง

แม้ V-Groove และ Clamp จะสะอาด แต่ถ้าวางเส้นใยผิดตำแหน่งก็อาจเกิด Alignment Error ได้

ตัวอย่างเช่น

Fiber พาดขอบ V-Groove
ปลาย Fiber ไม่อยู่ในบริเวณที่กล้องตรวจ
เส้นใยถูกบิดจาก Holder
Coating อยู่ในจุดที่ควรเป็น Bare Fiber
สายด้านนอกดึงเส้นใยให้ยกขึ้น

วิธีแก้

ตรวจตำแหน่งวางตามคู่มือและใช้ระยะ Fiber ที่เหมาะสม

ไม่ควรใช้นิ้วกด Bare Fiber เพื่อบังคับตำแหน่ง เพราะอาจทำให้เส้นใยแตกหรือมีสิ่งปนเปื้อน

⑧ สาเหตุที่ 4 — Fiber Holder ไม่เหมาะสม

Fiber Holder ออกแบบให้รองรับเส้นใยแต่ละรูปแบบ

เช่น

Coated Fiber 250 µm
Tight Buffer 900 µm
Ribbon Fiber
Fiber Holder เฉพาะรุ่น
Holder สำหรับ Splice-On Connector

หากขนาดผิดหรือ Holder ไม่ตรงรุ่น จุดรองรับอาจอยู่ผิดระดับจนเครื่องจัดแนวไม่ได้

วิธีตรวจ

อ่านรหัส Holder
ตรวจความเข้ากันได้กับเครื่อง
ตรวจขนาด Fiber
ตรวจตำแหน่งจับสาย
ตรวจว่า Holder ไม่เสียรูป
ทดลองกับ Holder ที่เหมาะสม

ไม่ควรใช้เทปหรือกระดาษรองเพื่อชดเชยความสูงของเส้นใย

⑨ สาเหตุที่ 5 — Cleave Length ผิด

Cleave Length คือระยะปลายเส้นใยที่เตรียมจากตำแหน่งอ้างอิงของเครื่องตัดหรือ Holder ตามวิธีของผลิตภัณฑ์

หากยาวหรือสั้นเกินที่เครื่องรองรับ อาจทำให้เครื่องไม่สามารถตั้งระยะปลายและจัดแนวได้

อาการที่อาจเกี่ยวข้อง

Fiber Too Long
Fiber Too Short
Fiber Position Error
Gap Setting Error
Alignment Failed

วิธีแก้

ตรวจระยะปอก Coating, Fiber Holder และระยะ Cleave ตามคู่มือของเครื่องที่ใช้

ไม่ใช้ระยะจาก Fusion Splicer คนละรุ่นโดยไม่ได้ยืนยันความเข้ากันได้

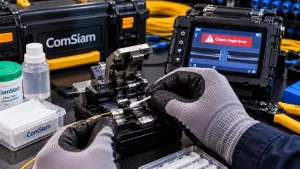

⑩ สาเหตุที่ 6 — หน้าตัด Fiber ไม่สมบูรณ์

หน้าตัด Fiber ที่เอียง แตกหรือบิ่น อาจทำให้เครื่องตรวจตำแหน่งปลายเส้นใยได้ไม่เหมาะสม หรือทำให้กระบวนการสไปซ์ไม่ผ่านเงื่อนไข

สิ่งที่ต้องตรวจ

Cleave Angle
ปลาย Fiber บิ่น
รอยแตก
หน้าตัดเป็นขั้น
สิ่งปนเปื้อนบนปลาย Fiber
สภาพใบมีด Fiber Cleaver

วิธีแก้

เตรียมปลาย Fiber ใหม่เมื่อพบข้อบกพร่อง ตรวจ Clamp ของ Cleaver และสภาพใบมีดตามคู่มือ

หากหน้าตัดผิดปกติซ้ำหลายครั้ง อาจต้องใช้ Cleaver สำรองที่ผ่านการตรวจเพื่อแยกสาเหตุ

⑪ สาเหตุที่ 7 — เส้นใยถูกดึงตึงหรือบิด

Fiber ที่วางอยู่ในเครื่องอาจได้รับแรงดึงจากสายด้านนอก เช่น Loose Tube หรือสาย Pigtail

หากปลายเส้นใยมีแรงเค้นหรือถูกดึงตึง อาจทำให้เกิดการยกตัวหรือเคลื่อนจากตำแหน่งที่เครื่องต้องการ

วิธีป้องกัน

จัดสายสำรองให้เหมาะสม
ไม่ให้สายตกจากขอบโต๊ะ
ไม่ให้ Buffer Tube ดึง Fiber
วางสายโดยไม่สร้างแรงบิด
ตรวจ Holder ก่อนเริ่ม
ไม่ดึง Fiber ระหว่าง Alignment
ใช้โต๊ะทำงานที่มั่นคง

หากต้องเตรียม Fiber ใหม่ ควรตรวจความยาวที่เหลือก่อนตัด เพื่อไม่ให้ Service Loop สั้นเกินการซ่อมในอนาคต

⑫ สาเหตุที่ 8 — เลือก Splice Mode ผิด

เครื่อง Fusion Splicer บางรุ่นใช้กระบวนการตรวจและจัดแนวแตกต่างกันตามชนิด Fiber และ Splice Mode

ตัวอย่างโหมดที่พบ ได้แก่

SM Auto
G.652
G.657
Multimode
NZDS
Specialty Fiber
Ribbon Fiber สำหรับเครื่องที่รองรับ

วิธีแก้

ตรวจข้อมูลสายทั้งสองด้าน และเลือกโหมดที่คู่มือเครื่องแนะนำ

อย่าปรับ Alignment Limit หรือพารามิเตอร์เฉพาะช่างเทคนิคเพื่อให้เครื่องข้าม Error โดยไม่มีการตรวจสาเหตุ

⑬ สาเหตุที่ 9 — Fiber ต่างชนิดและระบบมองเห็น Core

เส้นใยต่างชนิดอาจมีคุณสมบัติเชิงแสงและโครงสร้าง Core แตกต่างกัน

ตัวอย่าง ได้แก่

G.652D กับ G.657A1
G.652D กับ G.657A2
Fiber ต่างผู้ผลิต
Single-mode กับ Specialty Fiber บางชนิด

ความแตกต่างอาจมีผลต่ออัลกอริทึมตรวจจับ Core ในเครื่องบางรุ่น

แต่ไม่ได้หมายความว่า Fiber ต่างชนิดจะเกิด Alignment Error ทุกครั้ง

วิธีแก้

ตรวจ Fiber Type และความเข้ากันได้ตามข้อมูลผลิตภัณฑ์

ใช้ Splice Mode ที่เหมาะกับการเชื่อมเส้นใยทั้งสองด้าน และตรวจคุณภาพหลังสไปซ์

⑭ สาเหตุที่ 10 — ระบบกล้องสกปรกหรือภาพไม่ชัด

กล้องใน Fusion Splicer มีบทบาทในการตรวจตำแหน่งเส้นใย

หากระบบภาพมีปัญหา เครื่องอาจมองตำแหน่ง Core หรือ Cladding ไม่ชัดเจน

อาการ

ภาพ Fiber เบลอ
Focus Error
Dust Error
เครื่องหา Core ไม่เจอ
การจัดแนวช้าผิดปกติ
Alignment Error แม้เปลี่ยน Fiber แล้ว

วิธีแก้

ใช้ฟังก์ชัน Dust Check หรือเครื่องมือวินิจฉัยที่เครื่องรองรับ

หากคู่มือกำหนดวิธีทำความสะอาดเลนส์หรือ Optical System ให้ดำเนินการตามนั้นเท่านั้น

ไม่ใช้สำลีหรือสารทำความสะอาดทั่วไปสัมผัสส่วนกล้องภายในโดยไม่มีคำแนะนำ

⑮ สาเหตุที่ 11 — ระบบมอเตอร์จัดแนวผิดปกติ

เครื่อง Fusion Splicer ที่รองรับการจัดแนวอัตโนมัติใช้ชุดมอเตอร์ละเอียดในการเลื่อนและปรับตำแหน่งเส้นใย

หากมอเตอร์ไม่สามารถเคลื่อนถึงตำแหน่งที่กำหนด อาจเกิดคำเตือน Alignment Failed หรือ Motor Overrun

อาการ

Fiber ไม่เคลื่อน
เครื่องจัดแนวซ้ำหลายรอบ
ภาพ Fiber เยื้องตลอด
ขึ้น X/Y Motor Error
ขึ้น Motor Overrun
Alignment Failed ซ้ำแม้ใช้ Fiber ทดสอบ

วิธีแก้

ตรวจสิ่งกีดขวางในจุดที่ผู้ใช้สามารถเข้าถึงได้ และใช้ Diagnostic Function ตามคู่มือ

หากยังไม่หายควรส่งศูนย์บริการ ไม่ใช้มือดันหรือปรับชุดมอเตอร์เอง

⑯ สาเหตุที่ 12 — V-Groove หรือชิ้นส่วนรองรับ Fiber เสียหาย

หากเครื่องผ่านการใช้งานหนัก ได้รับแรงกระแทก หรือมีการทำความสะอาดด้วยเครื่องมือไม่เหมาะสม อาจทำให้จุดรองรับ Fiber เสียหาย

ตัวอย่าง ได้แก่

V-Groove มีรอย
Clamp ผิวผิดรูป
Holder ล็อกไม่ได้
จุดยึดหลวม
ชิ้นส่วนไม่อยู่ในตำแหน่งเดิม

เมื่อชิ้นส่วนที่กำหนดระดับ Fiber เสียหาย เครื่องอาจไม่สามารถจัดแนวได้อย่างสม่ำเสมอ

ควรตรวจและเปลี่ยนอะไหล่ตามข้อกำหนด ไม่ควรขัดแต่ง V-Groove หรือดัดชิ้นส่วนเอง

⑰ วิธีแก้ Alignment Error ทีละขั้นตอน

ใช้ขั้นตอนต่อไปนี้เป็นลำดับตรวจหลักเมื่อเครื่องจัดแนว Fiber ไม่ได้

ขั้นตอนที่ 1 ตรวจข้อความ Error

บันทึกชื่อ Error รุ่นเครื่อง Splice Mode และด้านที่ผิดปกติ

ขั้นตอนที่ 2 ตรวจภาพ X/Y Alignment

สังเกตว่า Fiber ด้านใดอยู่สูง ต่ำ เยื้อง หรือไม่ปรากฏในภาพ

ขั้นตอนที่ 3 ตรวจการวาง Fiber

ตรวจว่าเส้นใยอยู่ใน V-Groove และ Holder ที่ถูกต้อง

ขั้นตอนที่ 4 หยุดและนำ Fiber ออก

ทำอย่างระมัดระวังเพื่อไม่ให้ปลายเส้นใยหักคาอยู่ภายในเครื่อง

ขั้นตอนที่ 5 ตรวจ V-Groove

ค้นหาฝุ่น เศษ Coating หรือเศษแก้ว

ขั้นตอนที่ 6 ทำความสะอาด V-Groove

ใช้วิธีและวัสดุที่ผู้ผลิตกำหนด

ขั้นตอนที่ 7 ตรวจ Fiber Clamp

ตรวจผิวจับและทำความสะอาดเมื่อจำเป็น

ขั้นตอนที่ 8 ตรวจ Holder

ตรวจขนาดและความเข้ากันได้กับ Fiber

ขั้นตอนที่ 9 ตรวจ Cleave Length

ยืนยันความยาวปลายเส้นใยตามคู่มือ

ขั้นตอนที่ 10 ตรวจ Cleave Quality

หากปลายเสียหายให้ทำความสะอาดและ Cleave ใหม่

ขั้นตอนที่ 11 จัดทางเดิน Fiber ใหม่

แก้แรงดึงจากสายหรือ Buffer Tube

ขั้นตอนที่ 12 ตรวจ Splice Mode

เลือกให้ตรงกับชนิด Fiber

ขั้นตอนที่ 13 วาง Fiber กลับเข้าเครื่อง

ไม่บังคับด้วยแรงเมื่อรู้สึกว่าเส้นใยติดขัด

ขั้นตอนที่ 14 ทดลอง Alignment

ตรวจว่าระบบสามารถจัดตำแหน่งผ่านได้หรือไม่

ขั้นตอนที่ 15 ทดลอง Fiber ทดสอบ

ใช้ Fiber ที่ทราบชนิดและเตรียมด้วย Cleaver ที่ตรวจแล้ว

ขั้นตอนที่ 16 ตรวจระบบภาพ

ใช้ Dust Check หรือ Self-Diagnostic เมื่อมีข้อบ่งชี้

ขั้นตอนที่ 17 ตรวจข้อความ Motor Error

หากพบข้อผิดพลาดของระบบขับเคลื่อนซ้ำ ให้หยุดการใช้งานและส่งตรวจ

ขั้นตอนที่ 18 ตรวจผลรอยสไปซ์

เมื่อ Alignment ผ่านแล้วให้ตรวจภาพรอยต่อและ Estimated Loss

ขั้นตอนที่ 19 จัด Splice Sleeve

หดและจัดเก็บรอยต่อโดยรักษา Bend Radius

ขั้นตอนที่ 20 ทดสอบ Optical Loss

ใช้วิธีทดสอบตามข้อกำหนดโครงการก่อนส่งมอบ

⑱ วิธีอ่านภาพ X/Y Alignment บน Fusion Splicer

เครื่อง Fusion Splicer แบบจัดแนวอัตโนมัติจำนวนมากแสดงภาพ Fiber มากกว่าหนึ่งมุมมอง เพื่อใช้ประเมินตำแหน่งเส้นใย

ภาพอาจถูกเรียกว่า X View และ Y View ตามการออกแบบของผู้ผลิต

สิ่งที่ควรสังเกต

Fiber ซ้ายและขวาอยู่ในภาพครบหรือไม่
แนวแกนทั้งสองด้านเยื้องกันหรือไม่
มีการยกตัวจาก V-Groove หรือไม่
ภาพ Core หรือ Cladding ชัดเจนหรือไม่
ปลาย Fiber อยู่ในระยะที่เครื่องรองรับหรือไม่
เครื่องพยายามปรับแกนใดซ้ำผิดปกติหรือไม่

หากเส้นใยอยู่ผิดระดับอย่างชัดเจน ให้ตรวจ V-Groove และ Holder ก่อน

หากภาพเบลอหรือ Core ไม่ชัด ให้ตรวจระบบภาพตามขั้นตอนที่เครื่องรองรับ

สำหรับการตรวจหน้างาน comsiam แนะนำให้บันทึกภาพ X/Y และ Error Code ก่อนทำความสะอาดหรือเปลี่ยนการตั้งค่า เพื่อเปรียบเทียบว่าอาการดีขึ้นจากขั้นตอนใด

⑲ วิธีทำความสะอาด V-Groove ให้เครื่องจัดแนวได้

การทำความสะอาดที่ถูกต้องช่วยลดปัญหา Fiber Offset และ Alignment Error ได้ในกรณีที่เกิดจากสิ่งปนเปื้อน

อุปกรณ์ที่เหมาะสม

เลือกจากคู่มือของเครื่อง เช่น

Cotton Swab ชนิดที่ผู้ผลิตอนุญาต
น้ำยาทำความสะอาดตามข้อกำหนด
อุปกรณ์ตรวจคราบ
ภาชนะเก็บเศษ Fiber
วัสดุไร้ขุย

ขั้นตอน

หยุดเครื่องตามวิธีที่ปลอดภัย
นำ Fiber ออกจากตำแหน่งจับ
ตรวจร่อง V-Groove
นำเศษแก้วออกอย่างปลอดภัย
ทำความสะอาดตามแนวทางในคู่มือ
ตรวจคราบที่ Fiber Clamp
ปล่อยให้จุดที่ทำความสะอาดพร้อมใช้งาน
วาง Fiber ทดสอบ
ทดลอง Alignment ใหม่

ห้ามใช้อุปกรณ์โลหะแข็งขูดร่องโดยไม่มีขั้นตอนจากผู้ผลิต

⑳ Alignment Error ต้องทำ Arc Calibration หรือไม่?

ไม่ใช่วิธีแก้แรกที่ควรทำ

Arc Calibration ใช้ตรวจหรือปรับสภาวะการอาร์กสำหรับการหลอมเชื่อมตามการออกแบบของเครื่อง

Alignment Error ส่วนใหญ่เกี่ยวกับการตรวจและจัดตำแหน่งเส้นใยก่อนขั้นตอนอาร์ก

ดังนั้นลำดับตรวจควรเริ่มจาก

Fiber Placement
V-Groove
Clamp และ Holder
Cleave Length
Splice Mode
ระบบภาพ
ระบบมอเตอร์

หากเครื่องมี Error ที่เกี่ยวข้องกับ Arc เพิ่มเติม จึงพิจารณา Arc Calibration ตามคู่มือ

อย่าปรับ Arc Power เพื่อพยายามแก้การจัดแนวไม่สำเร็จ

㉑ Alignment Error กับ Cleave Angle Error ต่างกันอย่างไร?

Alignment Error และ Cleave Angle Error เป็นคนละปัญหา แม้อาจเกิดร่วมกันได้

รายการ	Alignment Error	Cleave Angle Error
จุดหลัก	การจัดแนวเส้นใย	คุณภาพมุมหน้าตัด
จุดตรวจแรก	V-Groove และ Clamp	Fiber Cleaver
อุปกรณ์ที่เกี่ยวข้อง	Holder, กล้อง, มอเตอร์	ใบมีด, Clamp Pad, Anvil
อาการภาพ	แกนเยื้องหรือจัดแนวไม่ผ่าน	หน้าตัดเอียงหรือผิดรูป
วิธีแก้หลัก	ตรวจตำแหน่งและความสะอาด	เตรียมหน้าตัดใหม่

ถ้าเครื่องแจ้งทั้งสองข้อผิดพลาด ควรตรวจคุณภาพหน้าตัดและตำแหน่ง Fiber ก่อน แล้วจึงประเมินว่ามีปัญหาระบบ Alignment เพิ่มเติมหรือไม่

㉒ Alignment Error กับ Motor Overrun ต่างกันอย่างไร?

Alignment Error หมายถึงเครื่องไม่สามารถจัดแนวให้ผ่านเงื่อนไขได้

Motor Overrun ในบางเครื่องหมายถึงระบบขับเคลื่อนไปถึงหรือเกินช่วงการเคลื่อนที่ที่อนุญาต หรือไม่สามารถเข้าตำแหน่งตามเงื่อนไข

Motor Overrun อาจเกิดจาก Fiber เยื้องมากเกินไป ชิ้นส่วนกีดขวาง หรือความผิดปกติของมอเตอร์

วิธีตรวจ

เริ่มจากตรวจการวาง Fiber และความสะอาดของร่องรองรับ

หากยังเกิด Motor Overrun แม้ทดลองกับ Fiber ที่เตรียมถูกต้องแล้ว ต้องตรวจระบบมอเตอร์ผ่านขั้นตอนผู้ผลิต

ไม่ควรถอดหรือดันมอเตอร์ด้วยมือ

㉓ Alignment Error ทำให้ Splice Loss สูงไหม?

หากเครื่องสามารถฝืนหลอมเชื่อมเส้นใยที่จัดแนวไม่เหมาะสม อาจทำให้เกิดรอยต่อที่มี Splice Loss สูง

แต่เครื่องจำนวนมากจะหยุดกระบวนการก่อนเมื่อ Alignment ไม่ผ่าน

หลังแก้ไขควรตรวจ

ภาพรอยต่อ
Estimated Loss
Splice Defect
Fiber Alignment
Splice Sleeve
Bend Radius
Optical Loss ตามข้อกำหนด

ค่า Estimated Loss ที่แสดงบนเครื่องไม่ใช่ผลวัด Optical Loss จริงโดยตรง

หากเป็นงาน Backbone หรือโครงการที่กำหนดการตรวจ OTDR ต้องทดสอบตามวิธีที่ได้รับอนุมัติ

㉔ ตัวอย่าง Troubleshooting: เครื่องจัดแนว Fiber ด้านซ้ายไม่ได้

สมมติช่างใช้เครื่อง Fusion Splicer สไปซ์สาย Single-mode 24 Core แล้วหน้าจอแสดง Alignment Error ด้านซ้าย

ตรวจครั้งที่ 1

ดูภาพ X/Y พบ Fiber ซ้ายอยู่ต่ำกว่าตำแหน่งที่ควรเป็น

ตรวจครั้งที่ 2

หยุดเครื่องและนำ Fiber ออก

ตรวจครั้งที่ 3

ตรวจ V-Groove พบเศษ Coating ในร่องรองรับ

ตรวจครั้งที่ 4

ทำความสะอาดตามคู่มือ และตรวจ Clamp

ตรวจครั้งที่ 5

ตรวจ Holder และความยาวปลาย Fiber

ตรวจครั้งที่ 6

วาง Fiber ใหม่โดยไม่ให้สายด้านนอกดึงตึง

ตรวจครั้งที่ 7

ทดลอง Alignment พบว่าเครื่องจัดแนวผ่าน

ตรวจครั้งที่ 8

ทำ Fusion Splicing และตรวจผลรอยต่อ

ตรวจครั้งที่ 9

หด Sleeve และจัดเก็บตามทางเดิน Fiber

ตรวจครั้งที่ 10

ทดสอบ Optical Loss ตามเกณฑ์งาน

ตัวอย่างนี้แสดงว่าคำเตือน Alignment Error อาจเกิดจากสิ่งปนเปื้อนเล็กน้อย โดยไม่จำเป็นต้องซ่อมมอเตอร์หรือระบบกล้อง

㉕ วิธีแยกว่า Alignment Error เกิดจากเครื่องหรือ Fiber

การเปรียบเทียบด้วย Fiber ทดสอบช่วยลดการคาดเดาสาเหตุ

ผลการทดลอง	แนวทางตีความ
วาง Fiber ใหม่แล้วหาย	อาจเกิดจากตำแหน่งวาง
ทำความสะอาด V-Groove แล้วหาย	อาจเกิดจากสิ่งสกปรก
เปลี่ยน Holder แล้วหาย	ควรตรวจ Holder เดิม
เปลี่ยน Cleaver แล้วหาย	ควรตรวจหน้าตัดเดิม
ใช้ Fiber ทดสอบแล้วปกติ	อาจเกี่ยวกับสายหรือขั้นตอนหน้างาน
Fiber ทุกชุดมี Error	ควรตรวจเครื่องเพิ่มเติม
มี Focus Error ร่วม	ตรวจระบบภาพ
มี Motor Overrun ร่วม	ตรวจการวางและระบบขับเคลื่อน
Error เกิดเฉพาะโหมดหนึ่ง	ตรวจ Splice Mode และ Fiber Type

ตารางนี้ใช้แยกสมมติฐาน ไม่ใช่การยืนยันความเสียหายของชิ้นส่วนโดยอัตโนมัติ

㉖ Alignment Error เกิดกับสาย G.652D และ G.657A2 ได้ไหม?

สามารถพบปัญหา Alignment ในการเชื่อม Fiber ต่างรุ่นได้เช่นเดียวกับงานสไปซ์ทั่วไป

แต่การใช้ G.652D กับ G.657A2 ไม่ได้แปลว่าจะเกิด Alignment Error ทุกครั้ง

ความต่างของ Mode Field Diameter และคุณสมบัติอื่นอาจมีผลต่อการตรวจ Core หรือการประเมิน Loss ในบางระบบ

แนวทางปฏิบัติ

ตรวจชนิด Fiber ทั้งสองด้าน
ตรวจความเข้ากันได้
ใช้ Splice Mode ที่รองรับ
ตรวจภาพ Core Alignment
ตรวจผล Fusion Splicing
ตรวจคุณภาพทางแสง
ใช้วิธีวัด OTDR ที่เหมาะสมเมื่อกำหนด

ห้ามเพิ่ม Arc Power หรือปรับ Core Offset Limit แบบสุ่มเพียงเพราะสไปซ์ Fiber คนละรุ่น

㉗ เมื่อไรควรส่งเครื่อง Fusion Splicer ซ่อม?

ควรให้ศูนย์บริการตรวจเมื่อพบอาการดังนี้

Alignment Error ซ้ำทุกครั้ง
ใช้ Fiber ทดสอบแล้วยังจัดแนวไม่ได้
ทำความสะอาดตามคู่มือแล้วไม่หาย
ระบบภาพไม่สามารถตรวจ Fiber
Focus Error ต่อเนื่อง
Motor Overrun ซ้ำ
V-Groove มีความเสียหาย
Clamp หรือ Holder เสียหายและต้องใช้ชิ้นส่วนเฉพาะ
เครื่องได้รับแรงกระแทก
Self-Diagnostic ไม่ผ่าน
ชุดมอเตอร์เคลื่อนผิดปกติ
เครื่องมี Error หลายระบบพร้อมกัน

อย่าฝืนแกะกล้อง มอเตอร์ หรือวงจรควบคุมเองหากไม่ได้รับอนุญาตและการฝึกอบรม

㉘ วิธีป้องกัน Alignment Error ก่อนเริ่มสไปซ์

ก่อนเริ่มงาน

ตรวจความสะอาด V-Groove
ตรวจ Fiber Clamp
ตรวจ Holder
ตรวจ Fiber Type
ตรวจ Splice Mode
ตรวจ Cleaver
ตรวจแหล่งจ่ายไฟ
เตรียมพื้นที่ทำงานให้มั่นคง

ระหว่างทำงาน

ปอก Coating ตามระยะ
ทำความสะอาด Bare Fiber
Cleave ให้เหมาะสม
ไม่สัมผัสหน้าตัด
วาง Fiber ให้ถูกตำแหน่ง
ไม่ให้สายตึง
ลดฝุ่นและแรงสั่นสะเทือน
สังเกตภาพ X/Y เมื่อเกิดคำเตือน

หลังเลิกงาน

เก็บเศษ Fiber ในภาชนะเฉพาะ
ทำความสะอาดตามรอบ
ตรวจและบันทึก Error ที่เกิดซ้ำ
เก็บเครื่องในกล่องป้องกัน
ตรวจสภาพ Holder และ Cleaver
วางแผนบำรุงรักษาตามคู่มือ

㉙ Checklist แก้เครื่อง Fusion Splicer ขึ้น Alignment Error

บันทึกข้อความ Error และรุ่นเครื่อง
ตรวจภาพ X/Y Alignment
ตรวจว่าปัญหาอยู่ด้านซ้ายหรือขวา
ตรวจชนิด Fiber
ตรวจ Splice Mode
ตรวจตำแหน่ง Fiber
ตรวจ V-Groove
ทำความสะอาด V-Groove ตามคู่มือ
ตรวจ Fiber Clamp
ทำความสะอาด Clamp
ตรวจ Fiber Holder
ตรวจขนาด Coating และ Buffer
ตรวจ Cleave Length
ตรวจ Cleave Angle
ตรวจ Fiber Cleaver
ตรวจแรงดึงสาย
วาง Fiber ใหม่
ทดลอง Alignment
ใช้ Fiber ทดสอบ
ตรวจ Dust Check
ตรวจระบบภาพเมื่อมีข้อบ่งชี้
ตรวจ Motor Error
ไม่ปรับ Offset Limit โดยไม่มีข้อมูล
ตรวจภาพ Fusion Splice
ตรวจ Estimated Loss
หด Splice Sleeve
วัด Optical Loss ตามข้อกำหนด
บันทึกผลการซ่อม

㉚ คำถามที่พบบ่อยเกี่ยวกับ Alignment Error

Fusion Splicer ขึ้น Alignment Error คืออะไร?

คือเครื่องไม่สามารถจัดตำแหน่งเส้นใยให้ผ่านเงื่อนไขที่กำหนดก่อนสไปซ์

Alignment Error เกิดจากอะไรบ่อย?

ควรเริ่มตรวจ V-Groove, Fiber Clamp, การวาง Fiber และ Holder ก่อนตรวจระบบภาพหรือมอเตอร์

เครื่อง Fusion Splicer จัดแนว Fiber ไม่ได้ แก้อย่างไร?

หยุดสไปซ์ ตรวจ Fiber Placement ทำความสะอาด V-Groove และ Clamp ตามคู่มือ แล้ววาง Fiber ใหม่

Core Alignment Error คืออะไร?

เป็นข้อความเกี่ยวกับการตรวจหรือจัดแนว Core ที่ไม่ผ่านเงื่อนไขของเครื่องรุ่นนั้น

Cladding Alignment Error คืออะไร?

เป็นปัญหาเกี่ยวกับการตรวจหรือจัดแนว Cladding ตามระบบของเครื่อง

Alignment Error กับ Fiber Offset Error เหมือนกันไหม?

ไม่ทั้งหมด Fiber Offset เป็นความคลาดเคลื่อนของตำแหน่งซึ่งอาจทำให้ Alignment ไม่สำเร็จ

Alignment Error กับ Cleave Angle Error ต่างกันอย่างไร?

Alignment เกี่ยวกับการจัดแนว ส่วน Cleave Angle เกี่ยวกับมุมหน้าตัด Fiber

V-Groove สกปรกทำให้ Alignment Error ไหม?

ทำได้ เพราะฝุ่นอาจทำให้ Fiber วางผิดระดับหรืออยู่ผิดตำแหน่ง

Fiber Clamp สกปรกมีผลไหม?

มีผลได้ เพราะอาจทำให้การจับเส้นใยไม่สม่ำเสมอ

ต้องทำ Arc Calibration เมื่อ Alignment Error ไหม?

โดยทั่วไปไม่ใช่ขั้นตอนแรก ควรตรวจ Fiber Placement และระบบจัดแนวก่อน

Motor Overrun เกี่ยวข้องกับ Alignment Error หรือไม่?

เกี่ยวข้องได้ เมื่อระบบขับเคลื่อนไม่สามารถปรับตำแหน่ง Fiber ให้อยู่ในช่วงที่กำหนด

ระบบกล้องสกปรกทำให้ Alignment Error ได้ไหม?

ได้ในกรณีที่เครื่องไม่สามารถตรวจตำแหน่ง Core หรือ Cladding ได้อย่างถูกต้อง

Alignment Error ทำให้ Splice Loss สูงหรือไม่?

อาจทำให้สูงได้หากเกิดรอยสไปซ์ที่แกนไม่ตรง แต่เครื่องจำนวนมากจะหยุดก่อน Fusion เมื่อจัดแนวไม่ผ่าน

G.652D กับ G.657A2 สไปซ์แล้ว Alignment Error เสมอไหม?

ไม่เสมอไป ต้องตรวจ Splice Mode และความเข้ากันได้ของเส้นใย

ควรส่งเครื่องซ่อมเมื่อไร?

เมื่อใช้ Fiber ทดสอบที่เตรียมถูกต้อง ตรวจความสะอาดและ Holder แล้ว แต่ยังเกิด Alignment Error โดยเฉพาะเมื่อมี Camera หรือ Motor Error ร่วมด้วย

㉛ สรุป Fusion Splicer ขึ้น Alignment Error แก้อย่างไร?

Alignment Error เป็นปัญหาที่เกิดเมื่อ Fusion Splicer ไม่สามารถจัดตำแหน่งเส้นใยแก้วนำแสงให้ตรงตามเงื่อนไขก่อนหลอมเชื่อมได้

สาเหตุที่ควรตรวจเป็นอันดับแรก ได้แก่ V-Groove มีฝุ่น, Fiber Clamp สกปรก, วาง Fiber ผิด, Holder ไม่เหมาะสม, Cleave Length ผิด และเส้นใยมีแรงดึงจากภายนอก

หากตรวจจุดพื้นฐานแล้วเครื่องยังจัดแนวไม่ได้ ต้องพิจารณา Splice Mode ระบบภาพและชุดมอเตอร์ตาม Error Code ของเครื่องรุ่นจริง

comsiam แนะนำให้แก้จากการวาง Fiber และความสะอาดก่อนปรับค่าหรือส่งเครื่องซ่อม เพราะปัญหา Alignment จำนวนมากอาจแก้ได้โดยไม่ต้องเปลี่ยนอะไหล่ เมื่อพบต้นเหตุที่ถูกต้อง

หลังแก้ไขสำเร็จควรตรวจทั้งภาพรอยสไปซ์ ค่า Estimated Loss การจัดเก็บ Splice Sleeve และผลวัด Optical Loss ตามข้อกำหนดของโครงการ

การดูแลเครื่องมืออย่างสม่ำเสมอและใช้ขั้นตอน Troubleshooting ที่เป็นระบบ จะช่วยลดเวลาสไปซ์ซ้ำ ลดโอกาสเครื่องหยุดงาน และเพิ่มคุณภาพการติดตั้ง Fiber Optic ในระยะยาว

ComSiam Professional Team
