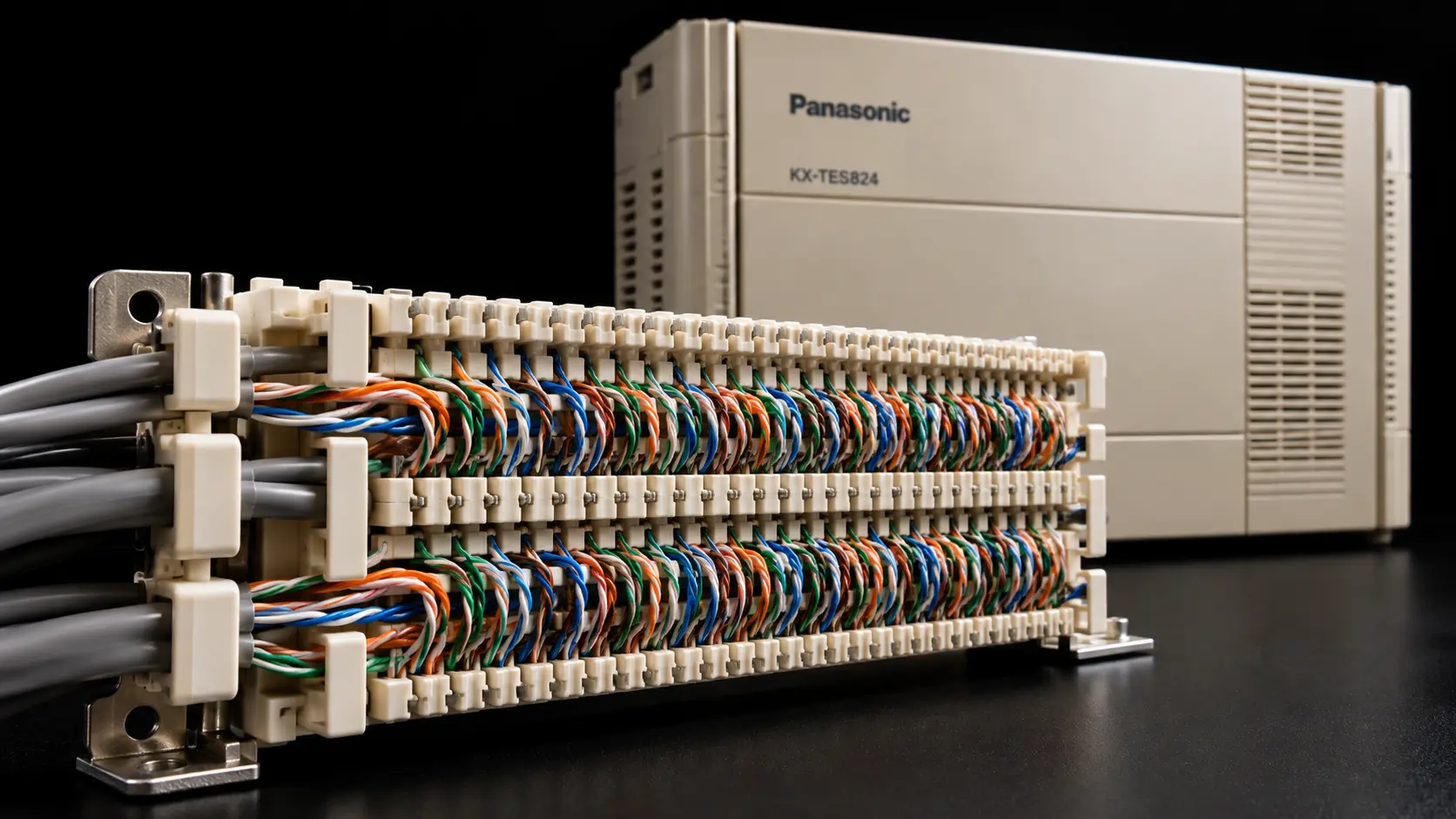

วิธีจัดตู้กระจายสายโทรศัพท์สำหรับ Panasonic KX-TES824 ให้ซ่อมง่ายและเป็นระเบียบ

วิธีจัดตู้กระจายสายโทรศัพท์ Panasonic KX-TES824 ให้ถูกต้อง ควรเริ่มจากแยกกลุ่มสายนอก CO และสายภายใน Extension กำหนดตำแหน่ง Terminal Block ให้ชัดเจน ติดป้ายหมายเลขคู่สายทั้งต้นทางและปลายทาง จัดสายจัมเปอร์เป็นระเบียบ และจัดทำตาราง Cable Mapping เพื่อให้สามารถตรวจสอบสายขาด สายช็อต และเบอร์ภายในสลับกันได้รวดเร็ว

สำหรับสำนักงาน โรงแรม อาคารพาณิชย์ และโรงงานที่มีโทรศัพท์หลายจุด การใช้ตู้กระจายสาย MDF หรือ Distribution Box จะช่วยลดความยุ่งยากในการดูแลระบบ โดยเฉพาะเมื่อต้องย้ายเบอร์ภายใน เพิ่มโทรศัพท์ หรือแก้ปัญหาสัญญาณโทรศัพท์ขัดข้อง

Panasonic KX-TES824 รองรับสายนอกเริ่มต้น 3 คู่ และเบอร์ภายใน 8 พอร์ต สามารถขยายได้สูงสุด 8 สายนอกและ 24 พอร์ตภายใน เมื่อมีการ์ดขยายที่เหมาะสม การออกแบบตู้กระจายสายจึงควรพิจารณาทั้งจำนวนพอร์ตปัจจุบัน จำนวนคู่สาย และความต้องการขยายระบบในอนาคต

บทความนี้ ComSiam จะอธิบายวิธีจัดตู้ MDF สำหรับ Panasonic KX-TES824 แบบละเอียด ตั้งแต่เลือกขนาดตู้ วางตำแหน่ง Terminal Block เข้าสายโทรศัพท์ จัดสายจัมเปอร์ ติดป้ายพอร์ต ไปจนถึงวิธีตรวจสอบและส่งมอบงานติดตั้ง

① ตู้กระจายสายโทรศัพท์ MDF คืออะไร

MDF หรือ Main Distribution Frame คือจุดรวมและกระจายคู่สายโทรศัพท์ ทำหน้าที่เชื่อมต่อสายจากตู้สาขาไปยังสายที่เดินถึงห้องหรือแผนกต่าง ๆ

สำหรับระบบขนาดเล็ก อาจใช้ Distribution Box ที่มี Terminal Block แทน MDF ขนาดใหญ่ได้

หน้าที่ของตู้กระจายสาย

1. รวมคู่สายโทรศัพท์จาก Panasonic KX-TES824
2. แยกสายนอก CO กับสาย Extension
3. จัดระเบียบคู่สายตามหมายเลขพอร์ต
4. เป็นจุดจัมเปอร์หรือเปลี่ยนเส้นทางสาย
5. ช่วยตรวจสอบสายขาดและสายช็อต
6. รองรับคู่สายสำรอง
7. ลดการถอดหัว Modular บริเวณตัวตู้
8. ช่วยให้บำรุงรักษาระบบได้ง่ายขึ้น

หลักสำคัญ: ทุกคู่สายต้องตรวจสอบได้ว่ามาจากพอร์ตใดและไปยังเต้ารับตำแหน่งไหน

② Panasonic KX-TES824 จำเป็นต้องมีตู้ MDF หรือไม่

ไม่จำเป็นต้องใช้ MDF ขนาดใหญ่ในทุกโครงการ

หากเป็นสำนักงานขนาดเล็ก มีโทรศัพท์เพียงไม่กี่เครื่อง และเดินสายจากตู้ไปยังแต่ละจุดโดยตรง อาจใช้จุดต่อสายที่เหมาะสมแทนได้

แต่หากระบบมีโทรศัพท์จำนวนมาก มีหลายชั้น หรือมีการย้ายโต๊ะทำงานบ่อย การใช้ MDF หรือ Distribution Box จะช่วยให้ดูแลระบบได้สะดวกกว่า

ตารางเปรียบเทียบ

รูปแบบการเดินสาย	ข้อดี	ข้อจำกัด
เดินสายตรงจาก PBX	โครงสร้างง่าย	เปลี่ยนเส้นทางสายไม่สะดวก
ผ่าน Distribution Box	จัดคู่สายและซ่อมง่าย	ต้องมีอุปกรณ์และพื้นที่
ผ่าน MDF หลัก	รองรับคู่สายจำนวนมาก	ต้องวางแผนและทำเอกสารละเอียด
MDF หลักร่วมกับตู้ย่อย	เหมาะกับอาคารหลายชั้น	มีจุดต่อเพิ่มที่ต้องดูแล

การเลือกใช้งานควรพิจารณาจำนวนคู่สายจริง ไม่ใช่จำนวนโทรศัพท์เพียงอย่างเดียว

③ อุปกรณ์ที่ใช้จัดตู้ MDF สำหรับ Panasonic KX-TES824

อุปกรณ์จะแตกต่างกันตามขนาดงานและประเภทระบบสายที่เลือก

อุปกรณ์	หน้าที่
Distribution Box	กล่องหรือตู้สำหรับรวมสาย
Terminal Block	จุดเชื่อมต่อคู่สาย
Krone หรือ IDC Block	จุดเข้าสายแบบกดตามชนิดบล็อก
Punch Down Tool	เครื่องมือกดสายเข้าขั้ว
Jumper Wire	สายเชื่อมระหว่างจุดต่อ
Cable Tie หรือ Velcro	จัดกลุ่มสาย
Cable Label	ติดรหัสหมายเลขสาย
Telephone Cable Tester	ตรวจสอบคู่สาย
Tone Generator	ส่งสัญญาณระบุสาย
Probe	ค้นหาคู่สาย
คู่สายโทรศัพท์	เชื่อมต่อระหว่างตู้และจุดใช้งาน

สิ่งที่ควรเลือกให้เหมาะสม

• จำนวนคู่สายที่รองรับ
• ประเภท Terminal Block
• ขนาดตู้
• สภาพแวดล้อมของสถานที่ติดตั้ง
• ความสะดวกในการตรวจซ่อม
• พื้นที่สำหรับสายสำรอง
• ความเข้ากันได้กับชนิดสายและเครื่องมือ

ไม่ควรซื้อ Terminal Block โดยพิจารณาเฉพาะจำนวนช่อง ต้องตรวจด้วยว่ารองรับขนาดและชนิดตัวนำที่ใช้จริงหรือไม่

④ วิธีเลือกขนาดตู้กระจายสายสำหรับ 8, 16 และ 24 เบอร์

จำนวนพอร์ต Extension ไม่จำเป็นต้องเท่ากับจำนวนคู่สายที่ใช้

เนื่องจากโทรศัพท์แต่ละประเภทต้องใช้จำนวนตัวนำแตกต่างกัน

จำนวนคู่สายพื้นฐาน

ประเภทโทรศัพท์	จำนวนคู่ที่ใช้
โทรศัพท์แอนะล็อก SLT	1 คู่
โทรศัพท์ระบบ PT เช่น KX-T7735	2 คู่
DSS Console ที่รองรับ	ตามผังของอุปกรณ์

ตัวอย่างสำนักงาน 8 เบอร์

สมมุติว่ามี

• SLT จำนวน 6 เครื่อง
• PT จำนวน 2 เครื่อง

จะใช้คู่สายภายในดังนี้

SLT = 6 × 1 = 6 คู่

PT = 2 × 2 = 4 คู่

รวม 10 คู่สาย

หากต้องการเผื่อคู่สายเพิ่ม ควรเลือกบล็อกและตู้ที่มีตำแหน่งเพียงพอต่อการขยาย

ตัวอย่างสำนักงาน 16 เบอร์

สมมุติว่ามี

• SLT จำนวน 12 เครื่อง
• PT จำนวน 4 เครื่อง

ต้องใช้คู่สายทั้งหมด

12 + (4 × 2) = 20 คู่สาย

หากเผื่ออีก 5 คู่ จะต้องวางแผนจุดต่อสำหรับอย่างน้อย 25 คู่

ตัวเลขที่เผื่อเป็นแนวทางการออกแบบ ไม่ใช่ข้อกำหนดตายตัวของ Panasonic

⑤ วิธีเลือกตำแหน่งติดตั้งตู้ MDF

ตำแหน่งติดตั้งตู้กระจายสายมีผลต่อความสะดวกในการบำรุงรักษาและสภาพคู่สาย

ตำแหน่งที่แนะนำ

1. อยู่ใกล้ตู้ Panasonic KX-TES824 ตามความเหมาะสม
2. เข้าถึงได้สะดวก
3. ไม่อยู่ในพื้นที่มีน้ำหยด
4. ไม่อยู่ในบริเวณที่มีความชื้นสูง
5. ไม่อยู่ใกล้เครื่องจักรที่สร้างการสั่นสะเทือนรุนแรง
6. มีพื้นที่เปิดฝาตู้และทำงาน
7. มีเส้นทางสายเข้าออกชัดเจน
8. สามารถติดป้ายและอ่านหมายเลขได้สะดวก
9. ไม่กีดขวางทางเดินหรือทางหนีไฟ
10. มีวิธีป้องกันการเข้าถึงโดยไม่ได้รับอนุญาตตามความเหมาะสม

สิ่งที่ควรหลีกเลี่ยง

ไม่ควรติดตั้งในตำแหน่งที่มีสายไฟฟ้ากำลังปะปนกับคู่สายโทรศัพท์โดยไม่มีการแยกตามมาตรฐาน

หากเป็นตู้โลหะ ต้องตรวจข้อกำหนดด้านการต่อสายดินและการเชื่อมประสานศักย์ของระบบที่เกี่ยวข้อง

⑥ วิธีแบ่งโซนภายในตู้ MDF

การแบ่งพื้นที่ภายในตู้จะช่วยให้ตรวจสอบสายได้ง่ายขึ้น

แนวทางแบ่ง 4 กลุ่ม

กลุ่มที่ 1 — CO IN

สำหรับสายนอกที่มาจากผู้ให้บริการหรืออุปกรณ์โทรศัพท์ต้นทางที่เข้ากันได้

กลุ่มที่ 2 — PBX CO

สำหรับคู่สายที่เชื่อมต่อไปยังพอร์ต CO ของ Panasonic KX-TES824

กลุ่มที่ 3 — PBX EXT

สำหรับคู่สายที่มาจากพอร์ต Extension

กลุ่มที่ 4 — FIELD EXT

สำหรับสายที่เดินไปยังจุดโทรศัพท์ภายในอาคาร

ประโยชน์

หากเกิดปัญหาโทรศัพท์ไม่มีสัญญาณ ช่างสามารถแยกทดสอบสายฝั่ง PBX และสายฝั่งอาคารได้โดยไม่ต้องไล่สายทั้งหมดพร้อมกัน

สำหรับระบบเล็กอาจใช้บล็อกน้อยกว่านี้ได้ แต่ยังควรแยกชื่อกลุ่มในเอกสารให้ชัดเจน

⑦ ตัวอย่างแผนผังตู้กระจายสาย Panasonic KX-TES824

โครงสร้างพื้นฐานสามารถวางได้ดังนี้

ฝั่งสายนอก CO

ผู้ให้บริการโทรศัพท์หรือพอร์ต FXS ที่เข้ากันได้

↓

จุดรับสายและอุปกรณ์ป้องกันตามการออกแบบ

↓

MDF — CO IN

↓

สายจัมเปอร์

↓

MDF — PBX CO

↓

พอร์ต CO ของ Panasonic KX-TES824

ฝั่งเบอร์ภายใน Extension

พอร์ต Extension ของ Panasonic KX-TES824

↓

MDF — PBX EXT

↓

สายจัมเปอร์

↓

MDF — FIELD EXT

↓

สายโทรศัพท์ภายในอาคาร

↓

เต้ารับโทรศัพท์

↓

เครื่องโทรศัพท์

แผนผังนี้เป็นแนวทางเชิงโครงสร้าง ต้องตรวจผังขาและจำนวนตัวนำตามคู่มือก่อนเชื่อมต่อจริง

⑧ วิธีจัด Terminal Block ฝั่ง CO

ฝั่งสายนอกต้องแยกแต่ละวงจรให้ชัดเจน

ตัวอย่างตาราง

รหัส	พอร์ตตู้	จุดต่อ
CO-01	CO1	MDF-C01
CO-02	CO2	MDF-C02
CO-03	CO3	MDF-C03
CO-04	CO4	MDF-C04
CO-05	CO5	MDF-C05

หากมีเพียง 3 CO ให้ใช้งานเฉพาะคู่สายที่เชื่อมต่อจริง

ข้อมูลเพิ่มเติมที่ควรบันทึก

• ชื่อผู้ให้บริการ
• หมายเลขโทรศัพท์
• ตำแหน่งสายเข้าอาคาร
• จุดป้องกันไฟกระชาก
• พอร์ตต้นทางของ ONT หรือ Gateway
• สถานะวงจร
• ผลการทดสอบ

ข้อควรระวัง: สายนอกอาจมีแรงดัน DC และแรงดันเรียกเข้า ต้องใช้เครื่องมือและวิธีปฏิบัติงานที่เหมาะสม ห้ามตรวจด้วยการสัมผัสตัวนำโดยตรง

⑨ วิธีจัด Terminal Block ฝั่ง Extension

ฝั่ง Extension เป็นส่วนที่มีคู่สายจำนวนมากที่สุดในระบบทั่วไป

ตัวอย่างตาราง 8 พอร์ต

พอร์ตตู้	รหัส MDF	เบอร์ตัวอย่าง	จุดใช้งาน
EXT-01	E01	101	Reception
EXT-02	E02	102	Manager
EXT-03	E03	103	Sales 1
EXT-04	E04	104	Sales 2
EXT-05	E05	105	Account
EXT-06	E06	106	Admin
EXT-07	E07	107	Warehouse
EXT-08	E08	108	Meeting

หมายเลข 101–108 เป็นตัวอย่างเท่านั้น ต้องตรวจ Numbering Plan ที่ตั้งไว้ในตู้จริง

สิ่งที่ต้องระวัง

Extension Jack Number คือหมายเลขพอร์ตทางกายภาพ ส่วน Extension Number เป็นหมายเลขที่ผู้ใช้งานกดโทร ซึ่งอาจเปลี่ยนได้จากการโปรแกรม

จึงควรติดป้ายสายตามรหัสพอร์ตหรือ Cable ID เป็นหลัก

⑩ วิธีจัดคู่สายสำหรับโทรศัพท์ SLT และ PT

Panasonic KX-TES824 รองรับโทรศัพท์ต่างประเภทกัน โดยคู่มือ Connecting Extensions ระบุรูปแบบการเชื่อมต่อดังนี้

ประเภทอุปกรณ์	จำนวนคู่	ขั้วสัญญาณ
SLT	1	T, R
PT เช่น KX-T7735	2	T, R, H, L
DSS Console	1	H, L

โทรศัพท์ SLT

ใช้คู่สายหนึ่งคู่สำหรับ T และ R

โทรศัพท์ PT

ใช้สองคู่สายสำหรับขั้วที่กำหนด

สิ่งที่ต้องทำใน MDF

หากโทรศัพท์ PT ต้องใช้สองคู่สาย ต้องจัดให้ตัวนำครบตามผังขาและไม่สลับคู่กัน

ไม่ควรใช้ตารางที่นับทุก Extension เป็นหนึ่งคู่สายโดยไม่ตรวจชนิดโทรศัพท์

⑪ วิธีเข้าสาย Krone หรือ IDC Block ให้ถูกต้อง

Terminal Block แบบ IDC ใช้เครื่องมือกดสายเฉพาะชนิด

ขั้นตอนเตรียมงาน

1. ตรวจชนิดบล็อก
2. ตรวจขนาดสายที่รองรับ
3. ระบุหมายเลข Terminal
4. ตรวจคู่สีสาย
5. ตรวจว่าคู่สายไม่ได้เชื่อมต่อกับอุปกรณ์ที่มีแรงดัน
6. ใช้ Punch Down Tool ที่เหมาะสม

ขั้นตอนเข้าสาย

ขั้นตอนที่ 1: นำสายเข้าตู้ตามเส้นทางที่กำหนด

ขั้นตอนที่ 2: ยึดสายหลักให้มีจุดรองรับ ไม่ดึงรั้งขั้ว IDC

ขั้นตอนที่ 3: แยกคู่สายที่ต้องการใช้ โดยรักษาโครงสร้างคู่บิดเกลียวตามความเหมาะสม

ขั้นตอนที่ 4: จัดตัวนำลงตำแหน่ง Terminal ที่ถูกต้อง

ขั้นตอนที่ 5: ใช้เครื่องมือกดสายตามวิธีของผู้ผลิตบล็อก

ขั้นตอนที่ 6: ตรวจว่าสายถูกยึดแน่นและไม่มีตัวนำหลุด

ขั้นตอนที่ 7: ติดป้ายหมายเลข Terminal

ขั้นตอนที่ 8: ทดสอบความต่อเนื่องและการสลับคู่

ข้อควรระวัง

IDC Block หลายประเภทออกแบบให้กดสายโดยไม่ต้องปอกฉนวนตัวนำแต่ละเส้น

ต้องทำตามข้อกำหนดของบล็อกที่เลือก ไม่ควรปอกสายหรือใช้ไขควงแทนเครื่องมือเฉพาะโดยพลการ

⑫ วิธีจัมเปอร์สายโทรศัพท์ Panasonic KX-TES824 ผ่าน MDF

Jumper Wire เป็นสายสำหรับเชื่อมต่อ Terminal ระหว่างจุดต้นทางและปลายทาง

ตัวอย่าง

EXT-01

↓

MDF-A01

↓

Jumper JMP-001

↓

MDF-B05

↓

TEL-001

ขั้นตอนวางแผนจัมเปอร์

1. ตรวจพอร์ต Extension
2. ตรวจหมายเลขคู่สายต้นทาง
3. ตรวจหมายเลขคู่สายปลายทาง
4. กำหนดรหัส Jumper
5. เลือกตัวนำและอุปกรณ์ให้เหมาะสม
6. เชื่อมต่อเมื่อวงจรอยู่ในสถานะปลอดภัยสำหรับงาน
7. ตรวจความถูกต้องของคู่สาย
8. ทดสอบระบบ
9. บันทึกการเปลี่ยนแปลง

ตัวอย่างตารางจัมเปอร์

Jumper	ต้นทาง	ปลายทาง
JMP-001	MDF-A01	MDF-B05
JMP-002	MDF-A02	MDF-B06
JMP-003	MDF-A03	MDF-B07
JMP-004	MDF-A04	MDF-B08

ควรใช้สายจัมเปอร์ที่มีคุณสมบัติเหมาะสมกับ Terminal Block และไม่ดึงตึงจนทำให้จุดต่อหลวม

⑬ วิธีจัดสายจัมเปอร์ให้เป็นระเบียบ

ปัญหาของตู้ MDF ที่ใช้งานมานานคือมีสายจัมเปอร์พันกันจำนวนมาก จนตรวจสอบจุดต้นทางและปลายทางได้ยาก

แนวทางจัดสาย

1. แยกสายจัมเปอร์ตามกลุ่มบริการ
2. ใช้เส้นทางหรือช่องจัดสายของบล็อก
3. ไม่พาดสายบังป้ายหมายเลข
4. ไม่ดึงสายตึงเกินไป
5. ไม่รัดสายแน่นจนเสียรูป
6. ติดป้ายรหัส Jumper เมื่อเหมาะสม
7. ถอดสายจัมเปอร์ที่ไม่ได้ใช้งานออกหลังตรวจสอบ
8. อัปเดตตารางทุกครั้งที่เปลี่ยนเส้นทาง

ไม่ควรทำ

• จัมเปอร์ข้ามหลายบล็อกโดยไม่มีข้อมูล
• ใช้สายสีเดียวกันทั้งหมดโดยไม่ติดป้าย
• ต่อสายหลายเส้นเข้าจุดที่บล็อกไม่รองรับ
• ปล่อยปลายทองแดงเปลือยในตู้
• ดึงสายเก่าออกโดยไม่ทราบว่าต่อไปที่ไหน

⑭ วิธีติดป้ายตู้กระจายสาย MDF ไม่ให้เบอร์สลับ

การติดป้ายควรสอดคล้องกับ Port Mapping และ Cable Mapping

ตัวอย่างรหัส

รหัส	ความหมาย
MDF-01	ตู้กระจายสายหลัก
CO-IN-01	สายนอกต้นทางคู่ที่ 1
PBX-CO-01	คู่สายไป CO1
PBX-EXT-01	คู่สายจาก Jack 01
FIELD-01	คู่สายไปจุดใช้งาน
TEL-001	เต้ารับปลายทาง
JMP-001	สายจัมเปอร์

จุดที่ควรติดป้าย

• หน้าตู้ MDF
• Terminal Block แต่ละชุด
• สายเข้าตู้
• สายออกจากตู้
• จุดจัมเปอร์สำคัญ
• สายสำรอง
• เต้ารับปลายทาง

ควรเลือกรหัสที่ไม่เปลี่ยนตามชื่อพนักงาน เพื่อป้องกันป้ายล้าสมัยเมื่อมีการย้ายโต๊ะทำงาน

⑮ วิธีแยกสาย CO กับ Extension ภายในตู้เดียวกัน

แม้จะใช้ตู้กระจายสายร่วมกัน แต่ควรแบ่งกลุ่มและป้ายให้ชัดเจน

รูปแบบที่แนะนำ

โซน CO: สายนอกและจุดต่อที่เกี่ยวข้อง

โซน Extension: คู่สายภายในอาคาร

โซน Spare: คู่สายสำรอง

สิ่งที่ต้องพิจารณา

• จุดรับสายนอกและการป้องกันแรงดันกระชาก
• การแยกพื้นที่ทางกายภาพ
• การติดป้าย Terminal
• การเข้าถึงเพื่อทดสอบ
• การแยกวงจรที่มีแหล่งแรงดันต่างกัน
• ความปลอดภัยของผู้ปฏิบัติงาน

ไม่ควรนำสายโทรศัพท์ไปรวมกับสายไฟฟ้ากำลังในตู้ที่ไม่ได้ออกแบบให้รองรับการแยกวงจรตามมาตรฐาน

⑯ วิธีจัดตู้ MDF สำหรับอาคารหลายชั้น

หากสำนักงานมีหลายชั้น ควรออกแบบโครงสร้างตู้กระจายสายหลักและตู้ย่อย

ตัวอย่างอาคาร 3 ชั้น

ชั้น 1

• Panasonic KX-TES824
• MDF หลัก
• โทรศัพท์ 8 จุด

ชั้น 2

• Distribution Box ชั้น 2
• โทรศัพท์ 6 จุด

ชั้น 3

• Distribution Box ชั้น 3
• โทรศัพท์ 6 จุด

รูปแบบการเชื่อมต่อ

PBX ชั้น 1

↓

MDF หลัก

↓

สายแนวตั้งระหว่างชั้น

↓

Distribution Box ชั้น 2 และชั้น 3

↓

เต้ารับโทรศัพท์แต่ละจุด

สิ่งที่ต้องบันทึก

1. รหัสตู้แต่ละชั้น
2. จำนวนคู่สายระหว่างชั้น
3. เส้นทางสาย
4. หมายเลข Terminal
5. หมายเลขจัมเปอร์
6. จุดใช้งาน
7. คู่สายสำรอง
8. ผลทดสอบ

สำหรับการเดินสายผ่านพื้นหรือผนังกันไฟ ต้องใช้วิธีปิดช่องผ่านที่เป็นไปตามข้อกำหนดอาคาร

⑰ วิธีตรวจสายโทรศัพท์ผ่าน MDF เมื่อไม่มีสัญญาณ

เมื่อโทรศัพท์ไม่มีสัญญาณ ไม่ควรเริ่มด้วยการถอดสายทั้งหมดออกจาก MDF

ควรตรวจเป็นช่วงเพื่อหาตำแหน่งปัญหา

ขั้นตอนที่ 1 ระบุเบอร์ที่เสีย

ตรวจหมายเลข Extension และจุดใช้งาน

ขั้นตอนที่ 2 ตรวจพอร์ต PBX

ตรวจข้อมูล Port Mapping ว่าเชื่อมต่อจาก Jack ใด

ขั้นตอนที่ 3 ตรวจสายระหว่าง PBX กับ MDF

ตรวจสภาพหัวและจุดต่อ

ขั้นตอนที่ 4 ตรวจ Jumper

ตรวจความแน่นหนาและตำแหน่งจัมเปอร์

ขั้นตอนที่ 5 ตรวจสายปลายทาง

ตรวจสายจาก MDF ไปยังเต้ารับ

ขั้นตอนที่ 6 ตรวจเครื่องโทรศัพท์

ทดลองใช้โทรศัพท์ที่ทราบว่าใช้งานได้และเข้ากันกับพอร์ต

ขั้นตอนที่ 7 ทดสอบหลังแก้ไข

ทดสอบการโทรเข้าและโทรออกภายในตามความเหมาะสม

การวัดความต่อเนื่องหรือความต้านทานต้องดำเนินการเมื่อแยกคู่สายออกจากแหล่งแรงดันและอุปกรณ์แล้วเท่านั้น

⑱ วิธีตรวจสายช็อตและสายขาดในตู้ MDF

ปัญหาสายขาดและลัดวงจรอาจเกิดจากตัวสาย จุดต่อ หรือความชื้นภายในตู้

สาเหตุที่พบบ่อย

• สายหลุดจาก IDC Block
• จุดต่อหลวม
• ตัวนำขาด
• ฉนวนสายชำรุด
• มีความชื้นหรือน้ำเข้า
• สายถูกหนูกัด
• คู่สายสัมผัสกันผิดจุด
• มีการจัมเปอร์ผิด

เครื่องมือที่ช่วยตรวจ

เครื่องมือ	หน้าที่
Telephone Cable Tester	ตรวจคู่สาย
Tone Generator	ระบุตำแหน่งสาย
Probe	ค้นหาคู่สาย
Multimeter	ตรวจแรงดันและความต้านทานตามวิธีที่ปลอดภัย
TDR	ช่วยประเมินตำแหน่งความผิดปกติของสาย

ข้อควรระวัง

สาย CO อาจมีแรงดันโทรศัพท์อยู่แม้ไม่ได้ใช้งาน และอาจมีแรงดันเรียกเข้าสูงกว่าระดับปกติ

ต้องตรวจสภาพวงจรด้วยเครื่องมือที่เหมาะสมก่อนใช้อุปกรณ์ทดสอบอื่น และไม่ควรใช้เครื่องทดสอบฉนวนแรงดันสูงกับพอร์ต PBX หรืออุปกรณ์ที่ยังเชื่อมต่ออยู่

⑲ วิธีแก้เบอร์ภายใน Panasonic KX-TES824 สลับกันที่ MDF

ตัวอย่างเช่น โทรไปเบอร์ 101 แต่โทรศัพท์ที่โต๊ะเบอร์ 102 ดัง

ปัญหาอาจเกิดจากการจัมเปอร์ผิดหรือการตั้งค่าหมายเลข Extension ไม่ตรงกับเอกสาร

วิธีตรวจสอบ

1. ตรวจหมายเลข Extension ในระบบ
2. ตรวจ Jack Number จริง
3. ตรวจตาราง Port Mapping
4. ตรวจ Terminal ฝั่ง PBX
5. ตรวจสายจัมเปอร์
6. ตรวจ Terminal ฝั่งอาคาร
7. ระบุปลายทางให้แน่นอน
8. แก้ไขจุดที่ผิด
9. ทดสอบการโทรซ้ำ
10. ปรับปรุงเอกสาร

ไม่ควรเปลี่ยนหมายเลขโปรแกรมตู้ทันทีโดยยังไม่ได้แยกสาเหตุ เพราะอาจทำให้การกำหนดเบอร์ของแผนกอื่นเปลี่ยนตามไปด้วย

⑳ วิธีเผื่อคู่สายสำรองในตู้ MDF

การเผื่อคู่สายเป็นส่วนสำคัญของการออกแบบระบบโทรศัพท์ที่ต้องรองรับการเพิ่มจุดใช้งาน

ตัวอย่าง

สมมุติสำนักงานมีคู่สายใช้งานจริง 20 คู่

ต้องการเผื่อเพิ่ม 25%

20 × 25% = 5 คู่

ดังนั้นควรวางแผนความจุจุดต่ออย่างน้อย 25 คู่

สิ่งที่ต้องเผื่อเพิ่มเติม

• พื้นที่สำหรับ Terminal Block
• เส้นทางเดินสาย
• คู่สายระหว่างชั้น
• พื้นที่จัดสายจัมเปอร์
• ตำแหน่งติดป้าย
• พอร์ตภายในที่สามารถขยายได้

ข้อควรรู้

การมีคู่สายสำรองใน MDF ไม่ได้ทำให้ KX-TES824 มีพอร์ตเพิ่มขึ้น

หากต้องการโทรศัพท์ภายในมากกว่า 8 เครื่อง ต้องตรวจการ์ดขยายและจำนวนพอร์ตที่มีอยู่จริงด้วย

㉑ ตัวอย่างตู้ MDF สำหรับ Panasonic KX-TES824 จำนวน 16 เบอร์

สมมุติสำนักงานแห่งหนึ่งมีโทรศัพท์ภายใน 16 จุด

ข้อมูลระบบ

• ตู้ Panasonic KX-TES824 จำนวน 1 เครื่อง
• Extension 16 พอร์ต
• สายนอก CO จำนวน 3 คู่
• SLT จำนวน 12 เครื่อง
• PT จำนวน 4 เครื่อง

คำนวณคู่สาย

SLT 12 เครื่อง ใช้ 12 คู่

PT 4 เครื่อง ใช้ 8 คู่

รวม 20 คู่สายภายใน

ตัวอย่างการจัดโซนตู้

โซน	รายการ
A	CO IN
B	PBX CO
C	PBX Extension
D	Field Extension
E	Spare Pairs

ตัวอย่างตาราง

Jack	เบอร์ตัวอย่าง	จุด MDF	จุดใช้งาน
01	101	A01	Reception
02	102	A02	Manager
03	103	A03	Sales 1
04	104	A04	Sales 2
05	105	A05	Account
06	106	A06	Admin
07	107	A07	Warehouse
08	108	A08	Meeting
09–16	กำหนดตามระบบ	A09–A16	จุดอื่นตามแผน

ตารางนี้เป็นตัวอย่างการตั้งรหัสตำแหน่ง ไม่ใช่หมายเลข Terminal ที่บังคับใช้กับ MDF ทุกชนิด

หากพอร์ต PT ใช้สองคู่สาย ต้องบันทึกตำแหน่งคู่สายทั้งสองคู่ให้ครบในตารางรายละเอียด

㉒ วิธีจัดทำเอกสาร MDF ให้ซ่อมง่าย

ควรมีเอกสารอย่างน้อย 4 ชุด

1. Port Mapping

ระบุหมายเลขพอร์ตจริงของ KX-TES824 และหมายเลข Extension

2. Cable Mapping

แสดงเส้นทางสายจาก PBX ผ่าน MDF ไปยังเต้ารับ

3. Jumper Schedule

บันทึกว่ามีการจัมเปอร์ Terminal ใดไปยัง Terminal ใด

4. As-Built Drawing

แสดงระบบสายตามสภาพที่ติดตั้งจริง

ตัวอย่างแบบฟอร์ม

Cable ID	พอร์ต PBX	ต้นทาง MDF	ปลายทาง MDF	Outlet
CAB-001	EXT-01	A01	B01	TEL-001
CAB-002	EXT-02	A02	B02	TEL-002
CAB-003	EXT-03	A03	B03	TEL-003

เอกสารควรเก็บในตำแหน่งที่ผู้ดูแลระบบเข้าถึงได้และอัปเดตเมื่อมีการเปลี่ยนสายหรือจัมเปอร์

㉓ ข้อผิดพลาดที่พบบ่อยในการจัดตู้กระจายสายโทรศัพท์

1. ไม่แยก CO กับ Extension

ทำให้เสี่ยงต่อการต่อสายผิดประเภทและตรวจซ่อมยาก

2. ไม่ติดป้าย Terminal

เมื่อมีสายจำนวนมากจะไม่ทราบคู่สายต้นทางและปลายทาง

3. ใช้สายจัมเปอร์พันกัน

ทำให้การย้ายเบอร์และตรวจสายใช้เวลานาน

4. ไม่ตรวจประเภทโทรศัพท์

อาจใช้คู่สายไม่เพียงพอกับโทรศัพท์ PT

5. ใช้ Punch Down Tool ผิดชนิด

อาจทำให้ IDC Block หรือขั้วต่อเสียหาย

6. ไม่ทำจุดรองรับสาย

ทำให้สายดึงรั้ง Terminal และหลุดง่าย

7. ไม่เผื่อคู่สายสำรอง

ทำให้ขยายระบบในอนาคตยาก

8. ไม่อัปเดตแผนผัง

เมื่อมีการย้ายเบอร์ อาจทำให้คู่สายจริงไม่ตรงกับเอกสาร

9. ติดตั้งตู้ในที่มีความชื้น

เพิ่มความเสี่ยงต่อการกัดกร่อนและปัญหาฉนวนสาย

10. ไม่ทดสอบก่อนส่งมอบ

อาจมีสายสลับ สายขาด หรือจุดต่อหลวมโดยไม่ทราบ

㉔ เช็กลิสต์จัดตู้ MDF สำหรับ Panasonic KX-TES824

การเตรียมตู้

• ตรวจจำนวนพอร์ต CO
• ตรวจจำนวน Extension
• ตรวจชนิดโทรศัพท์ SLT และ PT
• คำนวณจำนวนคู่สายทั้งหมด
• เลือกขนาดตู้
• เลือก Terminal Block
• เตรียมเครื่องมือเข้าสาย
• ตรวจตำแหน่งติดตั้ง
• ตรวจสภาพผนัง
• ตรวจความชื้นและน้ำรั่ว

การจัดสาย

• แยกโซน CO และ Extension
• กำหนดหมายเลข Terminal
• เข้าสายตามคู่สีที่ออกแบบ
• จัดสายไม่ให้ดึงรั้งจุดต่อ
• จัด Jumper Wire ให้เป็นระเบียบ
• ติดป้ายสายต้นทาง
• ติดป้ายสายปลายทาง
• ระบุคู่สายสำรอง
• ตรวจสายไม่มีรอยชำรุด
• ตรวจการแยกวงจรไฟฟ้ากำลัง

การทดสอบ

• ตรวจความต่อเนื่องของคู่สาย
• ตรวจสายขาด
• ตรวจสายช็อต
• ตรวจคู่สายสลับ
• ตรวจหมายเลข Extension
• ทดสอบโทรภายใน
• ทดสอบรับสายเข้า
• ทดสอบโทรออก
• ตรวจคุณภาพเสียง
• บันทึกผลทดสอบ

เอกสารส่งมอบ

• Port Mapping
• Cable Mapping
• Jumper Schedule
• CO Line List
• As-Built Drawing
• รายการคู่สายสำรอง
• รายงานตรวจสาย
• ภาพถ่ายตู้ MDF หลังจัดสายเสร็จ

㉕ คำถามที่พบบ่อยเกี่ยวกับตู้ MDF Panasonic KX-TES824

Panasonic KX-TES824 ต้องใช้ตู้ MDF ไหม

ไม่จำเป็นทุกกรณี แต่แนะนำสำหรับระบบที่มีโทรศัพท์หลายจุด เพราะช่วยให้ตรวจสายและย้ายเบอร์ได้ง่ายขึ้น

Panasonic KX-TES824 ใช้ Krone Block ได้ไหม

ได้ หากเลือกบล็อกที่เหมาะกับชนิดตัวนำ ขนาดสาย และรูปแบบการเชื่อมต่อของระบบ

โทรศัพท์ 8 เบอร์ต้องใช้กี่คู่สาย

ขึ้นอยู่กับประเภทโทรศัพท์ หากทั้งหมดเป็น SLT จะใช้ 8 คู่ แต่หากมีโทรศัพท์ PT ต้องคำนวณตามจำนวนคู่สายที่แต่ละรุ่นกำหนด

ตู้ MDF ต้องแยก CO กับ Extension ไหม

ควรแยกโซนและติดป้ายให้ชัดเจน เพื่อให้ปลอดภัยและตรวจสอบง่าย

ทำไมต้องมีสายจัมเปอร์ใน MDF

สายจัมเปอร์ช่วยเปลี่ยนการเชื่อมต่อระหว่างพอร์ต PBX กับสายที่เดินไปยังจุดใช้งาน โดยไม่ต้องเดินสายใหม่ทั้งเส้น

MDF ช่วยแก้เบอร์ภายในสลับกันได้ไหม

ช่วยให้ตรวจและแก้ไขจุดจัมเปอร์ได้สะดวก แต่ต้องตรวจหมายเลข Extension ในโปรแกรมตู้ประกอบด้วย

ใช้สาย LAN Cat5e กับ MDF โทรศัพท์ได้ไหม

ใช้ได้กับวงจรโทรศัพท์ที่เข้ากันได้ โดยต้องเลือกคู่สายและวิธีเข้าหัวให้ถูกต้อง ไม่เชื่อมต่อพอร์ตโทรศัพท์กับอุปกรณ์ Ethernet โดยตรง

ต้องติดป้ายสาย MDF ทุกเส้นไหม

ควรติดป้ายสายใช้งานทุกเส้น พร้อมระบุ Terminal และจุดปลายทางในเอกสาร

สาย MDF ช็อตต้องตรวจอย่างไร

ต้องแยกวงจรจากแหล่งแรงดันและอุปกรณ์ก่อนทดสอบความต่อเนื่องหรือความต้านทาน จากนั้นตรวจจุดต่อและสายเป็นช่วง ๆ

ควรเผื่อคู่สาย MDF เท่าไร

ขึ้นอยู่กับแผนขยายระบบ อาจกำหนดสำรอง 20–30% เป็นแนวทางเบื้องต้นได้ แต่ไม่ใช่ข้อกำหนดของ Panasonic

㉖ สรุปวิธีจัดตู้กระจายสายโทรศัพท์ Panasonic KX-TES824 ให้ซ่อมง่าย

การจัดตู้กระจายสายโทรศัพท์สำหรับ Panasonic KX-TES824 ควรเริ่มจากการคำนวณจำนวนคู่สาย เลือก Terminal Block ที่เหมาะสม และแบ่งกลุ่มสายนอก CO กับสาย Extension ให้ชัดเจน

หัวใจสำคัญคือการจัด Cable Mapping และ Jumper Schedule ให้ตรงกับสายจริง พร้อมติดป้ายหมายเลข Terminal ทั้งต้นทางและปลายทาง เพื่อให้ช่างสามารถตรวจสอบคู่สายได้ทันทีเมื่อมีปัญหา

สำหรับโทรศัพท์ SLT และ PT ต้องเลือกจำนวนคู่สายให้ถูกต้อง โดยโทรศัพท์แอนะล็อกใช้หนึ่งคู่ ส่วนโทรศัพท์ระบบบางรุ่น เช่น KX-T7735 ใช้สองคู่สาย

ควรจัดสายจัมเปอร์ไม่ให้พันกัน มีจุดรองรับสาย ไม่ปล่อยให้จุดต่อรับแรงดึง และเผื่อพื้นที่สำหรับเพิ่มคู่สายหรือพอร์ตในอนาคต

ComSiam แนะนำให้ทุกโครงการจัดทำแผนผัง MDF และรายงานผลตรวจคู่สายหลังติดตั้ง รวมถึงอัปเดตเอกสารทุกครั้งที่ย้ายเบอร์หรือเปลี่ยนการจัมเปอร์ เพื่อให้ระบบโทรศัพท์มีความเป็นระเบียบ ลดเวลาในการตรวจซ่อม และช่วยให้งานบำรุงรักษาระยะยาวทำได้สะดวกยิ่งขึ้น

ComSiam Professional Team
