Panasonic KX-TES824 ตรวจสอบพอร์ต CO Line เสียหรือไม่อย่างไร

Panasonic KX-TES824 ตรวจสอบพอร์ต CO Line เสียหรือไม่อย่างไร เป็นคำถามสำคัญสำหรับช่างติดตั้งและผู้ดูแลระบบโทรศัพท์สำนักงาน เพราะอาการโทรออกสายนอกไม่ได้ เลือก CO Line แล้วไม่มี Dial Tone สายเข้าไม่ดัง หรือโทรออกได้เพียงบางคู่สาย ไม่ได้หมายความว่าพอร์ต CO ของตู้สาขาเสียทุกกรณี

บางสำนักงานพบว่า CO Line 1 ใช้งานได้ แต่ CO Line 2 ไม่มีเสียงสัญญาณ บางแห่งโทรภายในได้ตามปกติ แต่ทุกเครื่องโทรออกสายนอกไม่ได้หลังไฟดับหรือหลังผู้ให้บริการเปลี่ยน ONT และ Voice Gateway ใหม่

ปัญหาเหล่านี้อาจเกิดจาก สัญญาณโทรศัพท์อนาล็อก T/R, CO Line Port, โปรแกรม CO Line Connection [400], CO Busy Out [154–155], Loop Current, สิทธิ์ Flexible Outward Dialling [405–407], การเลือกกลุ่ม CO Line, ONT/Voice Gateway หรือวงจรฮาร์ดแวร์ภายใน PBX

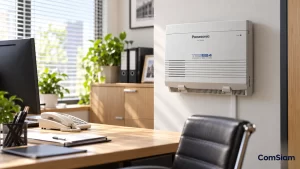

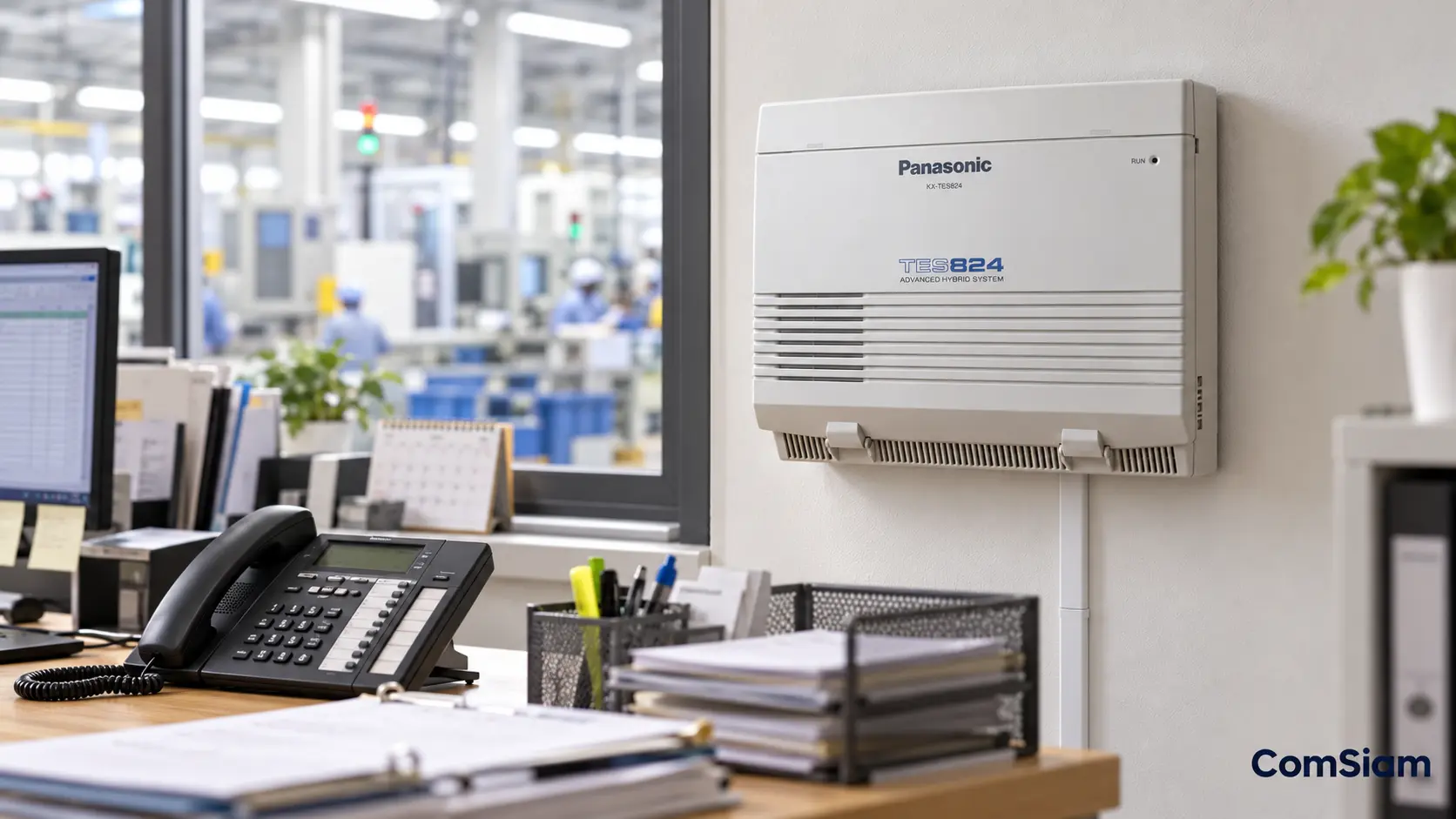

Panasonic KX-TES824 เป็นตู้สาขา Advanced Hybrid ซึ่งรุ่นพื้นฐานมี CO Line 3 เส้น และสามารถขยายได้สูงสุด 8 CO Lines เมื่อใช้การ์ดขยายที่รองรับ ดังนั้นการตรวจสอบต้องระบุให้ชัดว่าเกิดปัญหาที่พอร์ตใด และเป็นพอร์ตบน Main Unit หรือการ์ดขยาย

การทดสอบที่สำคัญที่สุดคือ แยกบริการสายนอกต้นทางออกจากตู้สาขา แล้วเปรียบเทียบการทำงานผ่านโทรศัพท์ SLT ที่เหมาะสม ตามแนวทางใน Installation Manual ของ Panasonic โดยต้องดำเนินการอย่างปลอดภัยและได้รับอนุญาตก่อนถอดคู่สายที่กำลังให้บริการ

บทความนี้ ComSiam จะอธิบายขั้นตอนตรวจสอบพอร์ต CO Line ของ Panasonic KX-TES824 ตั้งแต่การเช็กสาย T/R, Dial Tone, Loop Current, การตั้งค่าโปรแกรม การแยกทดสอบ ONT/Voice Gateway ไปจนถึงการตรวจการ์ด CO และ Main Board พร้อมตารางวิเคราะห์อาการ Checklist และ FAQ สำหรับการแก้ปัญหาหน้างานอย่างเป็นระบบ

① CO Line ของ Panasonic KX-TES824 คืออะไร

CO Line หรือ Outside Line คือพอร์ตสำหรับเชื่อมต่อตู้สาขากับบริการโทรศัพท์ภายนอก

หน้าที่ของ CO Line

• รับสายจากหมายเลขภายนอก
• ให้โทรศัพท์ Extension โทรออกภายนอก
• ส่งสายเข้าไปยังเครื่องภายในตามโปรแกรม
• ใช้งานร่วมกับระบบ DISA เมื่อกำหนดไว้
• รองรับการเลือกสายนอกผ่านปุ่ม CO หรือรหัสที่ตั้งค่า
• ทำงานร่วมกับสิทธิ์การโทรออกของแต่ละ Extension

โครงสร้างการทำงาน

ผู้ให้บริการโทรศัพท์ → คู่สายอนาล็อกหรือพอร์ต FXS → CO Line → ตู้ Panasonic KX-TES824 → โทรศัพท์ภายใน

จุดที่ต้องเข้าใจ

CO Line ของ KX-TES824 เป็นพอร์ตสำหรับสายนอกแบบอนาล็อก ไม่ใช่พอร์ต Ethernet และไม่ใช่ SIP Trunk โดยตรง

หากผู้ให้บริการส่งสัญญาณผ่านระบบ VoIP ต้องใช้อุปกรณ์ที่มีเอาต์พุต FXS หรือ Gateway ที่เหมาะสมเพื่อเชื่อมต่อกับ CO Line

② Panasonic KX-TES824 มี CO Line กี่พอร์ต

KX-TES824 รุ่นพื้นฐานรองรับ 3 CO Lines และสามารถขยายได้ตามการ์ดที่ผู้ผลิตกำหนด

ตารางจำนวนพอร์ต

ส่วนประกอบ	CO Line ที่เพิ่ม
Main Unit KX-TES824	3
KX-TE82483	3
KX-TE82480	2
KX-TE82474	0
ความสามารถสูงสุด	8

ทำไมต้องตรวจจำนวนพอร์ต

หากพบว่า CO Line 5 ไม่ทำงาน ต้องตรวจว่าตู้มีการ์ดขยายที่ให้บริการพอร์ตนั้นจริงหรือไม่

ไม่ควรคิดว่าตู้ KX-TES824 ทุกเครื่องมี CO Line ครบ 8 พอร์ตตั้งแต่โรงงาน

วิธีตรวจสอบ

1. ตรวจรุ่น Main Unit
2. ตรวจการ์ดขยายที่ติดตั้งจริง
3. ตรวจผังหมายเลข CO Line
4. ตรวจพอร์ตที่มีสายภายนอกต่ออยู่
5. ตรวจโปรแกรม [400]
6. ทดสอบเฉพาะพอร์ตที่ติดตั้งและพร้อมใช้งาน

③ อาการที่ทำให้สงสัยว่าพอร์ต CO Line เสีย

อาการที่พบบ่อย

• เลือก CO Line แล้วไม่มี Dial Tone
• CO Line บางเส้นโทรออกไม่ได้
• โทรออกได้เฉพาะบางเครื่อง
• โทรภายในได้แต่โทรนอกไม่ได้
• พอร์ต CO แสดงสถานะไม่พร้อมใช้งาน
• CO Line ถูก Busy Out
• สายเข้าไม่ดังผ่านพอร์ตบางเส้น
• โทรออกแล้วถูกตัดทันที
• มีเสียงซ่าหรือเสียงเบาบน CO บางเส้น
• สายหลุดเองเมื่อใช้งานผ่าน CO เดิม
• ปัญหาเริ่มหลังไฟกระชาก
• พอร์ตบนการ์ดขยายบางส่วนหยุดทำงาน

ข้อสำคัญ

อาการข้างต้นยังไม่ยืนยันว่าพอร์ต CO เสีย เพราะเกิดได้จากสัญญาณต้นทาง การตั้งค่า หรือสายเชื่อมต่อ

ต้องตรวจเป็นขั้นตอนก่อนเปลี่ยนอะไหล่

④ แยกปัญหาโทรภายในกับโทรออกสายนอก

การทดสอบโทรภายในเป็นขั้นตอนแรกที่ช่วยจำกัดขอบเขตของปัญหา

วิธีทดสอบ

1. เลือกโทรศัพท์ Extension สองเครื่องที่ใช้งานได้
2. ยกหูและตรวจ Dial Tone ภายใน
3. โทรไปยังหมายเลข Extension อีกเครื่อง
4. ตรวจเสียงเรียกเข้า
5. รับสายและตรวจเสียงสนทนา
6. วางหู
7. ทดลองโทรออกผ่าน CO Line ที่มีปัญหา

ตารางแปลผล

โทรภายใน	โทรออก CO	แนวทาง
ได้	ได้	ทดสอบรับสายเข้าและคุณภาพเสียงต่อ
ได้	ไม่ได้	ตรวจ CO, ต้นทางและสิทธิ์
ไม่ได้เฉพาะเครื่อง	ไม่ได้	ตรวจ Extension เครื่องนั้น
ไม่ได้ทุกเครื่อง	ไม่ได้	ตรวจไฟเลี้ยงและส่วนกลาง
ได้	ได้บาง CO	ตรวจแยก CO ทีละเส้น

ข้อควรจำ

หากโทรภายในได้ตามปกติ แสดงว่าส่วนการโทรภายในทำงานได้ในเงื่อนไขที่ทดสอบ แต่ไม่ได้รับประกันว่าวงจร CO ทุกพอร์ตปกติ

⑤ ตรวจสายนอกอนาล็อก T/R ให้ถูกต้อง

CO Line ของ Panasonic KX-TES824 ใช้คู่สาย T/R ตามคู่มือ

จุดสำคัญจาก Installation Manual

คู่สายสายนอกต้องเชื่อมต่อเข้าขั้ว T/R ของแจ็กโทรศัพท์

ไม่ใช่ขั้ว H/L ที่เกี่ยวข้องกับการเชื่อมต่อโทรศัพท์ PT แบบสี่สาย

ความผิดพลาดที่อาจพบ

• ต่อสายนอกเข้าขั้วผิด
• หัว Modular เข้าขาไม่ถูกต้อง
• คู่สาย T/R ขาด
• หน้าสัมผัสหลวม
• มีคราบออกไซด์
• สายจาก MDF ไป PBX สลับคู่
• สายชำรุดหลังย้ายตู้

วิธีตรวจสอบ

1. ตรวจผังขั้วสายนอกในคู่มือ
2. ตรวจสายที่ต่อจากต้นทาง
3. ตรวจหัว Modular
4. ตรวจคู่ T/R
5. ตรวจจุดต่อ MDF
6. ใช้สายสองตัวนำที่เข้าขั้วถูกต้องทดสอบ
7. ตรวจ Dial Tone อีกครั้ง

คำเตือน

ไม่ควรทดลองลัดวงจร T/R หรือใช้เครื่องทดสอบแรงดันสูงกับคู่สายที่ต่อเข้ากับ PBX

⑥ ตรวจสัญญาณ Dial Tone จาก CO Line

Dial Tone เป็นสัญญาณสำคัญที่ใช้ตรวจความพร้อมของสายนอกอนาล็อก

วิธีทดสอบผ่าน PBX

1. เลือกโทรศัพท์ PT ที่ใช้งานปกติ
2. ตรวจว่ามีสิทธิ์ใช้ CO ที่ต้องการ
3. เลือก CO Line โดยตรงด้วยปุ่มที่กำหนดไว้
4. ฟังเสียง Dial Tone
5. กดหมายเลขทดสอบที่ได้รับอนุญาต
6. ตรวจว่าต่อสายสำเร็จหรือไม่
7. จดผลการทดสอบ

หากไม่มี Dial Tone

อาจเกิดจาก

• ไม่มีบริการจากต้นทาง
• ONT/FXS ไม่พร้อม
• สาย T/R ผิดปกติ
• พอร์ตถูก Not Connect
• พอร์ตถูก Busy Out
• โทรศัพท์ไม่ได้เลือก CO จริง
• วงจร CO ภายในมีปัญหา

ข้อควรจำ

ไม่ควรสรุปว่าพอร์ตเสียทันทีเมื่อไม่ได้ยิน Dial Tone ต้องตรวจว่ามีสัญญาณต้นทางและเลือก CO ถูกต้องก่อน

⑦ ตรวจ CO Line Connection โปรแกรม [400]

CO Line Connection [400] เป็นโปรแกรมที่ใช้กำหนดว่าพอร์ต CO ใดถูกตั้งเป็น Connect หรือ Not Connect

เหตุผลที่เกี่ยวข้องกับการตรวจพอร์ต

ถ้าพอร์ต CO ถูกตั้งเป็น Not Connect ระบบอาจไม่เลือกใช้งานพอร์ตนั้นตามปกติ แม้จะมีสายต่ออยู่จริง

ตัวอย่าง

สำนักงานมี CO 1, CO 2 และ CO 3 แต่เคยยกเลิกบริการ CO 3

ผู้ดูแลจึงกำหนด CO 3 เป็น Not Connect

ต่อมามีการนำสายใหม่มาต่อ CO 3 แต่ไม่ได้เปลี่ยนโปรแกรม

จึงอาจทำให้ผู้ใช้งานเข้าใจว่าพอร์ต CO 3 เสีย

วิธีตรวจสอบ

1. ระบุหมายเลข CO ที่มีปัญหา
2. ตรวจว่ามีสายต้นทางต่ออยู่จริง
3. อ่านค่า [400]
4. เปรียบเทียบ Connect/Not Connect
5. บันทึกค่าเดิม
6. แก้เมื่อได้รับอนุญาตและยืนยันเงื่อนไขครบ
7. ทดสอบการโทรออกและรับสายเข้า

ข้อควรระวัง

พอร์ตที่ไม่ได้ต่อบริการจริงควรตั้งให้ตรงกับสภาพการติดตั้ง ไม่ควรเปิดทุก CO เป็น Connect โดยไม่มีสายต้นทาง เพราะระบบอาจพยายามเลือกพอร์ตที่ไม่ได้ใช้งาน

⑧ CO Busy Out คืออะไร

CO Busy Out เป็นฟังก์ชันที่ช่วยจัดการสถานะสายนอกเมื่อระบบตรวจพบเงื่อนไขที่บ่งชี้ว่าสายไม่พร้อมใช้งาน

อาการที่อาจพบ

• พอร์ต CO เลือกใช้งานไม่ได้
• ผู้ใช้ได้รับ Reorder Tone
• CO ไม่มีผู้สนทนา แต่ระบบไม่เลือกสาย
• ONT เคยดับแล้วพอร์ตยังไม่พร้อม
• สายนอกบางเส้นถูกหลีกเลี่ยง

โปรแกรมที่เกี่ยวข้อง

• [154] CO Busy Out
• [155] CO Busy Out Check Time

ข้อสำคัญ

CO Busy Out ไม่ได้ยืนยันว่าฮาร์ดแวร์พอร์ต CO เสีย แต่อาจเป็นผลจากไม่มี Loop Current หรือเงื่อนไขของระบบตรวจสอบสายนอก

ต้องตรวจสัญญาณจริงก่อน

⑨ ตรวจ CO Busy Out [154–155] อย่างไร

ขั้นตอนตรวจสอบ

1. ระบุ CO Line ที่ใช้งานไม่ได้
2. ตรวจว่าบริการต้นทางยังทำงานอยู่หรือไม่
3. ตรวจสภาพสาย T/R
4. ตรวจสถานะ CO Busy Out
5. อ่านโปรแกรม [154]
6. อ่านโปรแกรม [155]
7. ตรวจผลการตรวจสอบสายนอกตามช่วงเวลาที่ตั้งค่า
8. ใช้วิธีคืนสถานะตามคู่มือเมื่อบริการกลับมาปกติ
9. ทดสอบเลือก CO อีกครั้ง

ตัวอย่าง

หลังไฟดับ Voice Gateway เริ่มทำงานช้ากว่า PBX

ระหว่างนั้นพอร์ต FXS ยังไม่มี Loop Current ตามที่ระบบคาดหวัง

พอร์ต CO จึงอาจเข้าสู่สถานะไม่พร้อมใช้งานภายใต้เงื่อนไข CO Busy Out

ข้อควรระวัง

ไม่ควรปิด CO Busy Out ทั้งระบบเพียงเพื่อทำให้พอร์ตที่ยังไม่มีบริการสามารถถูกเลือก เพราะจะไม่สามารถแก้ปัญหาสัญญาณต้นทางที่หายไปได้

⑩ Loop Current คืออะไร และเกี่ยวข้องกับ CO Line อย่างไร

Loop Current เป็นกระแสในวงจรโทรศัพท์อนาล็อกที่สัมพันธ์กับสถานะการเชื่อมต่อและการใช้งานสาย

ทำไมต้องตรวจ

ตู้สาขาอาจใช้เงื่อนไขของวงจรเพื่อพิจารณาว่าสายนอกพร้อมหรือไม่พร้อม

เมื่อไม่มี Loop Current ตามเงื่อนไขที่ระบบใช้ อาจกระทบการเลือก CO Line

สาเหตุที่อาจทำให้ผิดปกติ

• ไม่มีบริการสายนอกต้นทาง
• สาย T/R ขาด
• FXS ไม่พร้อม
• อุปกรณ์ Gateway ดับ
• จุดต่อ MDF หลวม
• วงจรพอร์ตผิดปกติ

วิธีตรวจอย่างปลอดภัย

ให้ช่างใช้เครื่องมือที่เหมาะกับวงจรโทรศัพท์อนาล็อกและปฏิบัติตามขั้นตอนของผู้ผลิต

สิ่งที่ไม่ควรทำ

• ลัดวงจร T/R เพื่อดูว่าพอร์ตตอบสนองหรือไม่
• นำไฟ DC จากแหล่งจ่ายทั่วไปต่อเข้าพอร์ต
• ใช้มิเตอร์ผิดประเภท
• ต่อสัญญาณจากพอร์ต FXO เข้ากับ FXO โดยคาดเดา
• เสียบสาย LAN หรือ PoE เข้ากับ CO Line

⑪ ตรวจ Flexible Outward Dialling [405–407]

การที่ Extension บางเครื่องโทรออกไม่ได้ อาจเกิดจากสิทธิ์การเลือก CO Line ไม่ใช่พอร์ตเสีย

โปรแกรมที่เกี่ยวข้อง

โปรแกรม	ช่วงเวลา	หน้าที่
[405]	Day	สิทธิ์โทรออกผ่าน CO
[406]	Night	สิทธิ์โทรออกผ่าน CO
[407]	Lunch	สิทธิ์โทรออกผ่าน CO

ตัวอย่าง

Extension 102 โทรออกผ่าน CO 2 ไม่ได้

แต่ Extension 101 เลือก CO 2 แล้วโทรออกได้ตามปกติ

กรณีนี้ควรตรวจสิทธิ์ของ Extension 102 ก่อนสงสัยว่า CO 2 เสีย

วิธีตรวจสอบ

1. ยืนยันหมายเลข Extension
2. ตรวจช่วงเวลา Day/Night/Lunch
3. ตรวจสิทธิ์ที่ใช้กับ CO เป้าหมาย
4. ทดสอบด้วย Extension ที่ได้รับอนุญาต
5. เปรียบเทียบผล
6. แก้สิทธิ์เฉพาะจุดเมื่อจำเป็น

ข้อควรจำ

สิทธิ์โทรออกและข้อจำกัด TRS/COS เป็นคนละประเด็นกับการตรวจสัญญาณ CO Line ต้องแยกตามอาการ

⑫ กด 9 โทรออกไม่ได้ แปลว่าพอร์ต CO เสียหรือไม่

ไม่จำเป็น

รหัสเลือกสายนอกอัตโนมัติขึ้นอยู่กับ Numbering Plan และโปรแกรมของระบบ

สาเหตุที่ควรตรวจ

• รหัสที่สำนักงานใช้ไม่ใช่ 9
• ระบบใช้ 0 สำหรับ Automatic Line Access
• Extension ไม่มีสิทธิ์เลือก CO
• ไม่มี CO ว่าง
• พอร์ตบางเส้นถูก Not Connect
• พอร์ต Busy Out
• การเลือกกลุ่ม CO ไม่ถูกต้อง

วิธีตรวจสอบ

1. ตรวจรหัสเลือกสายนอกปัจจุบัน
2. ใช้โทรศัพท์ PT ที่รองรับเลือก CO ที่ต้องการโดยตรง
3. ตรวจสถานะ CO
4. ตรวจ Dial Tone
5. ตรวจโปรแกรมสิทธิ์และกลุ่มสาย

แนวทาง

การเลือก CO โดยตรงช่วยแยกปัญหาการเลือกอัตโนมัติออกจากความพร้อมของพอร์ต แต่ต้องแน่ใจว่าปุ่ม CO ถูกกำหนดถูกต้อง

⑬ ตรวจกลุ่ม CO Line โปรแกรม [404]

โปรแกรม CO Line Group Number [404] ใช้กำหนดกลุ่มสายนอกให้กับแต่ละ CO Line

อาการที่อาจเกี่ยวข้อง

• กดเลือกกลุ่ม CO แล้วไม่ได้สาย
• กลุ่มหนึ่งโทรออกได้ แต่อีกกลุ่มไม่ได้
• ระบบเลือกพอร์ตไม่ตรงกับที่ตั้งใจ
• มีการย้ายสายนอกแล้วไม่ได้ปรับกลุ่ม

ตัวอย่าง

สำนักงานมี CO 1–3 อยู่กลุ่มหนึ่ง และ CO 4–5 อยู่อีกกลุ่ม

หาก CO 4 ถูกกำหนดกลุ่มไม่ตรงกับแผนเดิม ผู้ใช้งานที่เลือกกลุ่มอาจไม่ได้ CO ตามที่ต้องการ

วิธีตรวจสอบ

1. ระบุ CO ที่ต้องการใช้
2. อ่านค่า [404]
3. ตรวจกลุ่ม CO ปัจจุบัน
4. เปรียบเทียบกับผังสายนอก
5. ทดสอบเลือกสายตามกลุ่ม
6. แก้เมื่อยืนยันว่าผิดจริง

ข้อสำคัญ

การเลือกกลุ่มไม่ได้ไม่เท่ากับพอร์ตเสีย ต้องตรวจการกำหนดกลุ่มและความพร้อมของสายนอกแยกกัน

⑭ ตรวจปุ่ม CO ของโทรศัพท์ PT

โทรศัพท์ PT เช่น KX-T7730 และ KX-T7735 สามารถมีปุ่ม Flexible CO ที่กำหนดเป็นปุ่มเลือกสายนอกได้

อาการที่พบบ่อย

• กดปุ่ม CO แล้วไม่มีการตอบสนอง
• ไฟ CO ไม่แสดงสถานะตามที่คาด
• ปุ่มถูกเปลี่ยนเป็น DSS
• ปุ่มเลือก CO ผิดเส้น
• ไม่มีสิทธิ์โทรออกจาก CO ที่เลือก

วิธีตรวจสอบ

1. ตรวจรุ่น PT
2. ตรวจประเภทฟังก์ชันของปุ่ม
3. ตรวจว่าเป็น S-CO, G-CO หรือ O-CO ตามการกำหนด
4. ตรวจหมายเลข CO ที่ผูกกับปุ่ม
5. ทดลองเลือกสาย
6. ตรวจสิทธิ์ของ Extension
7. เปรียบเทียบกับ PT อีกเครื่อง

ข้อควรระวัง

ไม่ควรรีเซ็ตปุ่มทั้งหมด เพราะอาจทำให้ Flexible CO, DSS และ One-touch Dialling ที่ผู้ใช้งานกำหนดไว้สูญหาย

⑮ วิธีแยกทดสอบสายนอกด้วย SLT ตามคู่มือ Panasonic

นี่เป็นขั้นตอนสำคัญที่สุดในการแยกว่า บริการต้นทางมีปัญหา หรือ PBX มีปัญหา

คู่มือ Panasonic Installation Manual ระบุให้แยก PBX ออกจาก CO Line แล้วใช้โทรศัพท์ SLT ที่ทราบว่าใช้งานดีทดสอบกับสายนอกโดยตรง

ขั้นตอนสำหรับช่างผู้ชำนาญ

1. แจ้งผู้ดูแลระบบและกำหนดช่วงเวลาทดสอบ
2. ตรวจว่าไม่มีสายสนทนาสำคัญกำลังใช้งาน
3. ระบุคู่สาย CO Line ที่มีปัญหา
4. ตรวจว่าเป็นบริการอนาล็อกที่รองรับ SLT
5. แยกสาย CO ออกจาก PBX ตามวิธีที่ปลอดภัย
6. ใช้ SLT ที่ทราบว่าใช้งานดี
7. ต่อ SLT เข้ากับสายนอกต้นทาง
8. ตรวจ Dial Tone
9. โทรไปยังหมายเลขทดสอบที่ได้รับอนุญาต
10. ให้หมายเลขภายนอกโทรกลับเข้ามาทดสอบ
11. ตรวจเสียงสนทนาทั้งสองทิศทาง
12. บันทึกผลและแยกสาเหตุก่อนดำเนินการต่อ

ตารางแปลผล

ผล SLT ตรงต้นทาง	ผลผ่าน PBX	แนวทาง
โทรออกไม่ได้	โทรออกไม่ได้	ตรวจต้นทาง/ผู้ให้บริการ
โทรออกได้	โทรออกไม่ได้	สงสัยสายเชื่อมต่อ โปรแกรม หรือ PBX
โทรเข้าไม่ได้	โทรเข้าไม่ได้	ตรวจบริการต้นทาง
โทรเข้าได้	ผ่าน PBX ไม่ดัง	ตรวจ Incoming Assignment/CO
เสียงซ่าทั้งสองแบบ	เสียงซ่า	ตรวจคู่สายต้นทาง
เสียงปกติโดยตรง แต่ผิดปกติผ่าน PBX	เสียงผิดปกติ	ตรวจ PBX และเส้นทางภายใน

คำเตือนสำคัญจากคู่มือ

หาก SLT ทุกเครื่องทดสอบสายนอกได้ตามปกติ และผลตรวจชี้ว่าตู้ PBX อาจมีความเสียหาย คู่มือแนะนำให้ ส่งตรวจโดยศูนย์บริการ Panasonic ที่ได้รับอนุญาตก่อนเชื่อมต่อสายนอกกลับ

อย่าฝืนเชื่อมต่อสายนอกเข้าพอร์ตที่สงสัยว่าเสียหายทางไฟฟ้า

⑯ ทำไมต้องทดสอบทั้งรับสายเข้าและโทรออก

พอร์ต CO Line ต้องรองรับการทำงานตามลักษณะบริการ ไม่ใช่ตรวจเพียง Dial Tone

สิ่งที่ควรทดสอบ

• ตรวจ Dial Tone
• เลือก CO Line
• โทรออกหมายเลขทดสอบ
• รับสายเข้าจากภายนอก
• รับสัญญาณ Ringing
• สนทนาเสียงสองทาง
• วางสายแล้วระบบปล่อยพอร์ต
• ทดลองซ้ำตามความจำเป็น

ตัวอย่าง

CO 2 มี Dial Tone และโทรออกได้ แต่ลูกค้าโทรเข้ามาแล้วไม่มี Extension ดัง

กรณีนี้ต้องตรวจทั้งการรับสัญญาณสายเข้าของ CO และโปรแกรม Incoming Call Distribution

ไม่ควรรีบสรุปว่าวงจร CO เสีย

⑰ ตรวจ CO Line Mode และการรับสายเข้า

ระบบ Panasonic KX-TES824 สามารถกำหนดรูปแบบการรับสายเข้าสำหรับ CO Line ตามช่วงเวลา

โปรแกรมสำคัญ

โปรแกรม	ช่วงเวลา
[414]	CO Line Mode — Day
[415]	CO Line Mode — Night
[416]	CO Line Mode — Lunch

รูปแบบที่อาจเกี่ยวข้อง

• Normal
• DIL
• DISA
• UCD ตามความสามารถและโปรแกรมที่รองรับ

ตัวอย่าง

ผู้ใช้งานรายงานว่า CO 1 โทรออกได้ แต่สายเข้าไม่ดังเครื่องประชาสัมพันธ์

หาก CO 1 ถูกกำหนดเข้า DISA หรือ DIL ไปยังปลายทางอื่น อาจเป็นพฤติกรรมตามโปรแกรมที่ตั้งไว้

วิธีตรวจสอบ

1. ทดสอบโทรเข้าจากหมายเลขภายนอก
2. ระบุ CO ที่รับสาย
3. ตรวจโหมดเวลาปัจจุบัน
4. อ่าน [414–416]
5. ตรวจปลายทางของโหมดที่ใช้
6. เปรียบเทียบกับผังที่สำนักงานต้องการ

⑱ ตรวจ Flexible Ringing [408–410]

หาก CO Line รับสายเข้าแล้ว แต่โทรศัพท์บางเครื่องไม่ดัง ให้ตรวจการกำหนดเสียงเรียกตามช่วงเวลา

โปรแกรม

• [408] Flexible Ringing — Day
• [409] Flexible Ringing — Night
• [410] Flexible Ringing — Lunch

จุดตรวจสอบ

• Extension ที่ต้องการให้ดัง
• CO Line ต้นทาง
• ช่วงเวลาที่ใช้งาน
• การตั้งค่ากริ่งของเครื่อง
• สถานะ DND
• การรับสายเข้ารูปแบบอื่นที่กำหนดไว้

ข้อควรจำ

ไม่ควรเปิดเสียงเรียกของทุก Extension ทุก CO เพื่อแก้ปัญหา เพราะอาจทำให้สายลูกค้าเข้าผิดแผนก

ต้องตรวจสัญญาณและผังการรับสายที่ออกแบบไว้ก่อน

⑲ ตรวจ ONT หรือ Voice Gateway

ในสำนักงานที่ใช้โทรศัพท์ผ่านอินเทอร์เน็ตหรือไฟเบอร์ ผู้ให้บริการอาจใช้ ONT/Voice Gateway ส่งสัญญาณอนาล็อกผ่านพอร์ต FXS

เส้นทาง

เครือข่ายผู้ให้บริการ → ONT/Voice Gateway → FXS → CO Line → PBX

อาการที่พบ

• ไม่มี Dial Tone
• โทรออกไม่ได้หลังไฟดับ
• โทรเข้าไม่สำเร็จ
• CO Busy Out
• เสียงสนทนาหาย
• Gateway ยังไม่ลงทะเบียนบริการ Voice
• พอร์ต FXS เสียบสายอยู่แต่ไม่มีบริการ

วิธีตรวจสอบ

1. ตรวจสถานะ ONT
2. ตรวจไฟบริการ Voice เมื่ออุปกรณ์มี
3. ตรวจว่าพอร์ตที่ใช้เป็น FXS
4. ตรวจคู่สาย T/R
5. ใช้ SLT ที่เหมาะสมทดสอบ FXS โดยตรงเมื่อได้รับอนุญาต
6. ตรวจโทรออกและรับสายเข้า
7. ประสานผู้ให้บริการหากต้นทางมีปัญหา

ข้อสำคัญ

การที่อินเทอร์เน็ตใช้งานได้ไม่ได้หมายความว่าพอร์ต Voice FXS พร้อมใช้งานเสมอ

⑳ CO Line เสียหลังไฟดับหรือไฟกระชาก ต้องตรวจอะไร

ไฟดับเพียงอย่างเดียวไม่ใช่หลักฐานว่าพอร์ต CO Line เสีย แต่เหตุการณ์ไฟฟ้าผิดปกติอาจมีผลต่ออุปกรณ์

จุดที่ควรตรวจ

• Power Supply ของ PBX
• ONT/Voice Gateway
• พอร์ต FXS
• สาย CO
• อุปกรณ์ป้องกันไฟกระชาก
• จุดต่อ MDF
• พอร์ต CO ที่เกิดอาการ
• การ์ดขยาย CO
• ร่องรอยไหม้หรือความเสียหาย

วิธีดำเนินการ

1. ตรวจความปลอดภัยก่อน
2. ตรวจว่า PBX โทรภายในได้หรือไม่
3. ตรวจบริการต้นทางด้วย SLT
4. ตรวจสภาพสาย CO
5. อ่าน [400] และสถานะ Busy Out
6. แยกผลตรวจตาม CO แต่ละเส้น
7. ให้ช่างตรวจฮาร์ดแวร์เมื่อมีหลักฐาน

ข้อควรระวัง

หากพอร์ตมีรอยไหม้หรือกลิ่นผิดปกติ ให้หยุดใช้งานและไม่ต่อกลับก่อนตรวจซ่อม

㉑ ตรวจการ์ดขยาย CO Line ก่อนเปลี่ยน Main Board

KX-TES824 สามารถขยาย CO Line ด้วยการ์ดที่รองรับ

การ์ดที่เกี่ยวข้อง

รุ่นการ์ด	CO ที่เพิ่ม	Extension ที่เพิ่ม
KX-TE82483	3	8 Hybrid
KX-TE82480	2	8 SLT

ตัวอย่างปัญหา

CO 1–3 บน Main Unit ใช้งานปกติ

แต่ CO 4–6 ที่อยู่บนการ์ดขยายมีปัญหาพร้อมกัน

กรณีนี้ควรตรวจการ์ดขยายและการเชื่อมต่อที่เกี่ยวข้องก่อนสรุปว่า Main Board ทั้งตู้เสีย

วิธีตรวจสอบ

1. ตรวจรุ่นการ์ด
2. ระบุหมายเลขพอร์ตบนการ์ด
3. ตรวจ CO ที่มีบริการจริง
4. ทดสอบต้นทางแยกจาก PBX
5. เปรียบเทียบกับพอร์ตบน Main Unit
6. ให้ช่างผู้ชำนาญตรวจการ์ดและ Connector ตามคู่มือ

ข้อควรระวัง

ห้ามถอดหรือเสียบการ์ดขณะมีไฟเลี้ยงโดยไม่ปฏิบัติตามขั้นตอนของผู้ผลิตและมาตรการป้องกันไฟฟ้าสถิต

㉒ ตรวจ Main Board เมื่อพอร์ต CO มีปัญหา

Main Board เป็นส่วนควบคุมหลักที่ทำงานร่วมกับวงจร CO และการ์ดขยาย

เมื่อใดควรสงสัย

• ตรวจต้นทางแล้วมีสัญญาณปกติ
• ตรวจสาย T/R แล้วถูกต้อง
• โปรแกรมที่เกี่ยวข้องถูกต้อง
• ทดสอบด้วย Extension ที่มีสิทธิ์แล้ว
• พอร์ต CO หลายเส้นยังผิดปกติ
• มีความเสียหายทางกายภาพ
• ปัญหายังอยู่หลังแยกอุปกรณ์อื่น

สิ่งที่ไม่ควรทำ

• เปลี่ยน Main Board จากอาการกด 9 ไม่ได้เพียงอย่างเดียว
• ใช้ไฟ DC ภายนอกทดสอบพอร์ต
• ลัดวงจร CO Line เพื่อฟังเสียง
• เปิดฝาตู้ตรวจวงจรขณะมีไฟ
• ใช้อะไหล่คนละรุ่นโดยไม่ตรวจความเข้ากันได้

แนวทาง

เมื่อผลทดสอบชี้ไปที่วงจรภายใน ควรให้ช่างบริการที่ได้รับอนุญาตตรวจเชิงลึกก่อนเปลี่ยน Main Board หรือการ์ด CO

㉓ วิธีทดสอบ CO Line ทีละพอร์ตและบันทึกผล

การตรวจทุกพอร์ตช่วยลดการสรุปผิดว่าตู้สาขาเสียทั้งระบบ

ตัวอย่างตารางตรวจรับ

CO	มีสายจริง	Dial Tone	โทรออก	รับสายเข้า	ผล
CO 1	☐	☐	☐	☐	รอตรวจ
CO 2	☐	☐	☐	☐	รอตรวจ
CO 3	☐	☐	☐	☐	รอตรวจ
CO 4	☐	☐	☐	☐	รอตรวจ
CO 5	☐	☐	☐	☐	รอตรวจ
CO 6	☐	☐	☐	☐	รอตรวจ
CO 7	☐	☐	☐	☐	รอตรวจ
CO 8	☐	☐	☐	☐	รอตรวจ

ข้อควรจำ

พอร์ตที่ไม่ได้ติดตั้งหรือไม่มีสายบริการ ต้องระบุว่า ไม่ได้ทดสอบ ไม่ใช่สรุปว่าเสีย

การตรวจเสียงสนทนา

สำหรับพอร์ตที่ผ่านการโทรออกและรับสายเข้าควรตรวจเสียงทั้งสองทิศทางด้วย เพราะพอร์ตอาจต่อสายได้แต่มีปัญหาคุณภาพเสียง

㉔ ตารางวิเคราะห์อาการ CO Line เสียหรือไม่

อาการ	จุดตรวจอันดับแรก	ข้อสันนิษฐาน
โทรภายในได้ โทรนอกไม่ได้ทุกเส้น	ต้นทาง/โปรแกรม	ยังไม่ยืนยันพอร์ตเสีย
CO เส้นเดียวไม่มี Dial Tone	SLT ตรงต้นทาง	ต้นทางหรือพอร์ต
กด 9 ไม่ได้	Numbering Plan	การเลือกสายนอก
PT เครื่องเดียวใช้ CO ไม่ได้	[405–407]	สิทธิ์
CO ไม่มีสายแต่ยัง Connect	[400]	การกำหนดพอร์ต
CO Busy Out	[154–155]	Loop Current/สถานะสาย
เลือกกลุ่ม CO ไม่ได้	[404]	กลุ่ม CO
สายเข้าไม่ดัง	[414–416]	รูปแบบสายเข้า
เครื่องบางตัวไม่ดัง	[408–410]	Flexible Ringing
ไม่มีเสียงหลังเปลี่ยน ONT	FXS/Voice Service	อุปกรณ์ต้นทาง
เสียงซ่าทั้งต่อ SLT และ PBX	สายนอก	ต้นทาง/คู่สาย
ต้นทาง SLT ปกติ แต่ PBX ผิดปกติ	พอร์ต/สาย/โปรแกรม	ตรวจ PBX เพิ่มเติม
CO บนการ์ดขยายเสียหลายเส้น	การ์ดขยาย	ตรวจการ์ด
พอร์ตมีรอยไหม้	ฮาร์ดแวร์	หยุดใช้งานและส่งตรวจ

㉕ ตัวอย่างปัญหาหน้างาน 7 กรณี

กรณีที่ 1 — CO 2 ไม่มี Dial Tone

อาการ: CO 1 โทรออกได้ แต่ CO 2 ไม่มีเสียง

ตรวจ: สัญญาณต้นทาง CO 2 ด้วย SLT ที่เหมาะสม

แนวทาง: ถ้าต้นทางไม่มีสัญญาณ ให้ตรวจผู้ให้บริการก่อนเปลี่ยนพอร์ต

กรณีที่ 2 — กด 9 แล้ว Reorder Tone

อาการ: โทรศัพท์ PT เลือกสายนอกอัตโนมัติไม่ได้

ตรวจ: รหัสเลือกสายนอก สิทธิ์ [405–407], [400] และ CO Busy Out

แนวทาง: ทดสอบเลือก CO โดยตรงจากเครื่องที่มีสิทธิ์

กรณีที่ 3 — Extension 103 โทรออกไม่ได้ แต่ 101 โทรได้

อาการ: ใช้ CO เดียวกัน แต่ผลต่างกัน

ตรวจ: สิทธิ์ของ Extension, Time Service และ TRS/COS

แนวทาง: ไม่ควรเปลี่ยนพอร์ต CO ก่อนตรวจสิทธิ์

กรณีที่ 4 — หลังไฟดับ CO ทุกเส้นที่ผ่าน ONT ใช้ไม่ได้

อาการ: โทรภายในได้ แต่สายนอกไม่มี Dial Tone

ตรวจ: ONT, FXS และ Voice Service

แนวทาง: ทดสอบบริการต้นทางและคืนบริการก่อนแก้โปรแกรม PBX

กรณีที่ 5 — CO 4–6 บนการ์ดขยายมีปัญหา

อาการ: CO 1–3 ทำงานได้ แต่กลุ่มขยายผิดปกติ

ตรวจ: การ์ด KX-TE82483 และพอร์ตที่เกี่ยวข้อง

แนวทาง: แยกต้นทางแล้วให้ช่างตรวจการ์ดเมื่อมีหลักฐาน

กรณีที่ 6 — CO 1 โทรออกได้ แต่รับสายเข้าไม่ดัง

อาการ: โทรออกสำเร็จ แต่ไม่มีเครื่องรับสาย

ตรวจ: สัญญาณ Ringing, [414–416], [408–410]

แนวทาง: ตรวจการรับสายเข้าและ Time Service ก่อน

กรณีที่ 7 — CO มีรอยไหม้หลังไฟกระชาก

อาการ: พอร์ตผิดปกติร่วมกับความเสียหายทางกายภาพ

ตรวจ: ความปลอดภัยและวงจรภายในโดยช่าง

แนวทาง: หยุดใช้พอร์ตนั้นและส่งตรวจ ไม่ควรต่อสายนอกกลับเพื่อทดลองซ้ำ

㉖ ขั้นตอนตรวจหน้างาน 18 ขั้นตอน

ขั้นตอนที่ 1 — ระบุอาการ

โทรออกไม่ได้ รับสายไม่ได้ หรือไม่มี Dial Tone

ขั้นตอนที่ 2 — ระบุหมายเลข CO

ตรวจให้ชัดว่า CO 1 ถึง CO 8 พอร์ตใดมีปัญหา

ขั้นตอนที่ 3 — ตรวจการติดตั้งจริง

ดูว่าพอร์ตนั้นมีสายบริการต่ออยู่หรือไม่

ขั้นตอนที่ 4 — ตรวจโทรภายใน

ทดสอบ Extension สองเครื่อง

ขั้นตอนที่ 5 — ตรวจสิทธิ์โทรออก

เลือก Extension ที่มีสิทธิ์ใช้งาน CO

ขั้นตอนที่ 6 — ตรวจปุ่ม CO

ยืนยันว่า PT เลือกพอร์ตเป้าหมายได้จริง

ขั้นตอนที่ 7 — ตรวจ [400]

อ่าน Connect หรือ Not Connect

ขั้นตอนที่ 8 — ตรวจ [405–407]

ตรวจสิทธิ์ตามช่วงเวลา

ขั้นตอนที่ 9 — ตรวจ [404]

ตรวจกลุ่ม CO หากเลือกสายผ่านกลุ่ม

ขั้นตอนที่ 10 — ตรวจ Busy Out

อ่าน [154–155] และสถานะพอร์ต

ขั้นตอนที่ 11 — ตรวจสาย T/R

ตรวจ Modular และ MDF

ขั้นตอนที่ 12 — ตรวจ ONT/Gateway

หากสายนอกมาจากบริการ FXS

ขั้นตอนที่ 13 — แยกทดสอบต้นทางด้วย SLT

ดำเนินการโดยช่างตามขั้นตอนคู่มือ

ขั้นตอนที่ 14 — ตรวจการรับสายเข้า

ทดสอบโทรจากภายนอก

ขั้นตอนที่ 15 — ตรวจการ์ด CO

เมื่ออาการชี้ไปยังกลุ่มพอร์ตบนการ์ดเดียวกัน

ขั้นตอนที่ 16 — ตรวจ Main Board

เมื่อมีหลักฐานว่าความผิดปกติอยู่ภายใน PBX

ขั้นตอนที่ 17 — แก้ไขเฉพาะจุด

แก้บริการต้นทาง สาย โปรแกรม หรือฮาร์ดแวร์ตามผลตรวจ

ขั้นตอนที่ 18 — ทดสอบและส่งมอบ

ทดสอบโทรออก รับสายเข้า และเสียงสนทนาทุก CO ที่เกี่ยวข้อง

㉗ Checklist ตรวจสอบ Panasonic KX-TES824 CO Line

รายการตรวจสอบ	สถานะ
ยืนยันรุ่น KX-TES824	☐
ระบุ CO ที่มีปัญหา	☐
ตรวจจำนวน CO ที่ติดตั้งจริง	☐
ตรวจการ์ดขยาย CO	☐
ตรวจว่ามีสายต้นทางต่ออยู่	☐
ตรวจประเภทบริการอนาล็อก	☐
ตรวจคู่สาย T/R	☐
ตรวจหัว Modular	☐
ตรวจ MDF และ Jumper	☐
ทดสอบโทรภายใน	☐
ตรวจปุ่ม CO บน PT	☐
ตรวจรหัสเลือกสายนอก	☐
อ่าน CO Line Connection [400]	☐
อ่าน CO Line Group [404]	☐
ตรวจ Flexible Outward [405]	☐
ตรวจ Flexible Outward [406]	☐
ตรวจ Flexible Outward [407]	☐
ตรวจ TRS/COS ตามอาการ	☐
ตรวจ CO Busy Out [154]	☐
ตรวจ Check Time [155]	☐
ตรวจ Loop Current อย่างปลอดภัย	☐
ตรวจ ONT/Voice Gateway	☐
ตรวจพอร์ต FXS	☐
ตรวจบริการ Voice	☐
เตรียม SLT ที่ทราบว่าใช้งานดี	☐
แจ้งผู้ดูแลก่อนแยก CO	☐
ยืนยันว่าไม่มีสายสำคัญใช้งาน	☐
ทดสอบต้นทางด้วย SLT	☐
ทดสอบ Dial Tone	☐
ทดสอบโทรออก	☐
ทดสอบรับสายเข้า	☐
ตรวจเสียงสนทนาสองทิศทาง	☐
ตรวจ CO Line Mode [414–416]	☐
ตรวจ Flexible Ringing [408–410]	☐
ตรวจประวัติไฟกระชาก	☐
ตรวจรอยไหม้หรือความเสียหาย	☐
ตรวจการ์ด CO เมื่อมีหลักฐาน	☐
ให้ช่างตรวจ Main Board เมื่อจำเป็น	☐
ไม่เชื่อมพอร์ตที่สงสัยเสียหายกลับโดยพลการ	☐
สำรองค่าระบบก่อนแก้โปรแกรมเมื่อทำได้	☐
ทดสอบ CO ทุกเส้นที่เกี่ยวข้อง	☐
บันทึกผลและส่งมอบงาน	☐

㉘ คำถามที่พบบ่อย (FAQ)

Panasonic KX-TES824 ตรวจสอบพอร์ต CO Line เสียหรือไม่อย่างไร

เริ่มจากทดสอบโทรภายใน ตรวจสัญญาณ CO ต้นทางผ่าน SLT ที่เหมาะสม ตรวจสาย T/R และโปรแกรม [400], [154–155], [405–407] ก่อนให้ช่างตรวจวงจรพอร์ตเมื่อพบหลักฐาน

Panasonic KX-TES824 CO Line ไม่มี Dial Tone แปลว่าพอร์ตเสียหรือไม่

ไม่เสมอไป อาจเกิดจากผู้ให้บริการ ONT/Voice Gateway ไม่มีสัญญาณ สาย T/R ผิดปกติ หรือพอร์ตถูกตั้งค่าไม่พร้อมใช้งาน

Panasonic KX-TES824 กด 9 โทรออกไม่ได้ เกิดจากอะไร

อาจเกิดจากรหัสเลือกสายนอก สิทธิ์โทรออก CO Line ไม่ว่างหรือไม่พร้อม และการตั้งค่า Numbering Plan ต้องตรวจแยกก่อน

Panasonic KX-TES824 โปรแกรม 400 ใช้ทำอะไร

CO Line Connection [400] ใช้กำหนด Connect หรือ Not Connect สำหรับพอร์ตสายนอกแต่ละเส้น

Panasonic KX-TES824 โปรแกรม 154 และ 155 ใช้ทำอะไร

เกี่ยวข้องกับฟังก์ชัน CO Busy Out และการตรวจสอบสายนอกตามเวลาเมื่อเกิดเงื่อนไขที่สายไม่พร้อมใช้งาน

Panasonic KX-TES824 โปรแกรม 405–407 ใช้ทำอะไร

ใช้กำหนดสิทธิ์การโทรออกผ่าน CO Line สำหรับ Extension ตามช่วง Day, Night และ Lunch

Panasonic KX-TES824 CO 1 ใช้ได้ แต่ CO 2 ใช้ไม่ได้ ต้องตรวจอะไร

ตรวจบริการต้นทาง CO 2, สาย T/R, [400], Busy Out และสิทธิ์ของ Extension จากนั้นจึงให้ช่างตรวจพอร์ตหากต้นทางปกติ

Panasonic KX-TES824 ทดสอบ CO Line ด้วยโทรศัพท์บ้านได้หรือไม่

ใช้โทรศัพท์ SLT ที่ทราบว่าใช้งานดีและเข้ากันได้กับบริการอนาล็อก เพื่อแยกทดสอบต้นทางตามคู่มือ โดยต้องได้รับอนุญาตและปฏิบัติตามความปลอดภัย

Panasonic KX-TES824 ใช้ร่วมกับ ONT ได้หรือไม่

ได้เมื่อ ONT/Voice Gateway มีพอร์ต FXS ที่ให้สัญญาณโทรศัพท์อนาล็อกเข้ากันได้กับ CO Line ไม่สามารถใช้พอร์ต Ethernet ต่อเข้ากับ CO ได้โดยตรง

Panasonic KX-TES824 สายเข้าไม่ดังแปลว่าพอร์ต CO เสียหรือไม่

ไม่จำเป็น ต้องตรวจว่าสัญญาณ Ringing มาถึงหรือไม่ รวมถึงการตั้งค่า Incoming Call Mode, Flexible Ringing และ Time Service

Panasonic KX-TES824 CO Line ขึ้น Busy Out ต้องเปลี่ยนพอร์ตหรือไม่

ยังไม่ควรเปลี่ยน ต้องตรวจสัญญาณต้นทาง Loop Current และโปรแกรม [154–155] ก่อน

Panasonic KX-TES824 พอร์ต CO เสียหลังไฟกระชาก ซ่อมได้หรือไม่

ขึ้นอยู่กับวงจรที่เสียหายและความพร้อมอะไหล่ ต้องให้ช่างตรวจความปลอดภัยและประเมินค่าซ่อมก่อนตัดสินใจ

Panasonic KX-TES824 ต้อง Factory Reset เมื่อ CO Line โทรออกไม่ได้หรือไม่

ไม่ควร เพราะการล้างโปรแกรมอาจทำให้ค่าทั้งระบบสูญหาย และไม่ช่วยซ่อมสัญญาณต้นทางหรือพอร์ตที่ชำรุดจริง

㉙ สรุป Panasonic KX-TES824 ตรวจสอบพอร์ต CO Line เสียหรือไม่อย่างไร

หาก Panasonic KX-TES824 โทรออกสายนอกไม่ได้หรือสงสัยว่าพอร์ต CO Line เสีย ต้องเริ่มจากแยกสัญญาณต้นทางออกจาก PBX แล้วตรวจโปรแกรมและสายที่เกี่ยวข้องก่อน

ขั้นตอนสำคัญคือทดสอบโทรภายใน ตรวจว่า CO Line มีบริการจริง ตรวจคู่สาย T/R และอ่านโปรแกรม CO Line Connection [400]

หากพอร์ตถูก Busy Out ให้ตรวจ [154–155] และ Loop Current โดยไม่ฝืนปิดระบบป้องกันก่อนคืนบริการต้นทาง

หากมีปัญหาเฉพาะบาง Extension ให้ตรวจสิทธิ์ Flexible Outward Dialling [405–407] และโปรแกรมที่เกี่ยวข้อง เพราะอาจไม่ใช่พอร์ต CO เสีย

หากใช้ ONT/Voice Gateway ต้องตรวจบริการ Voice และพอร์ต FXS ก่อน

สำหรับการทดสอบเพื่อยืนยันว่าต้นทางเสียหรือไม่ ให้ช่างที่มีความชำนาญแยกสาย CO จาก PBX แล้วใช้ SLT ที่เหมาะสมทดสอบตามคู่มือ Panasonic

หากต้นทางใช้งานปกติ แต่มีหลักฐานว่าพอร์ต CO หรือวงจรภายใน PBX ผิดปกติ ต้องส่งตรวจโดยช่างบริการที่ได้รับอนุญาตก่อนเชื่อมต่อสายนอกกลับ

ComSiam ให้ความสำคัญกับการตรวจสอบตู้สาขาโทรศัพท์สำนักงานอย่างเป็นขั้นตอน ทั้ง CO Line Port, สัญญาณ T/R, Loop Current, โปรแกรมสิทธิ์โทรออก, ONT/Voice Gateway และการ์ดขยาย เพื่อช่วยลดการเปลี่ยนอะไหล่ผิดจุด ป้องกันความเสียหายเพิ่มเติม และรักษาความพร้อมในการติดต่อสื่อสารขององค์กร

ComSiam Professional Team
