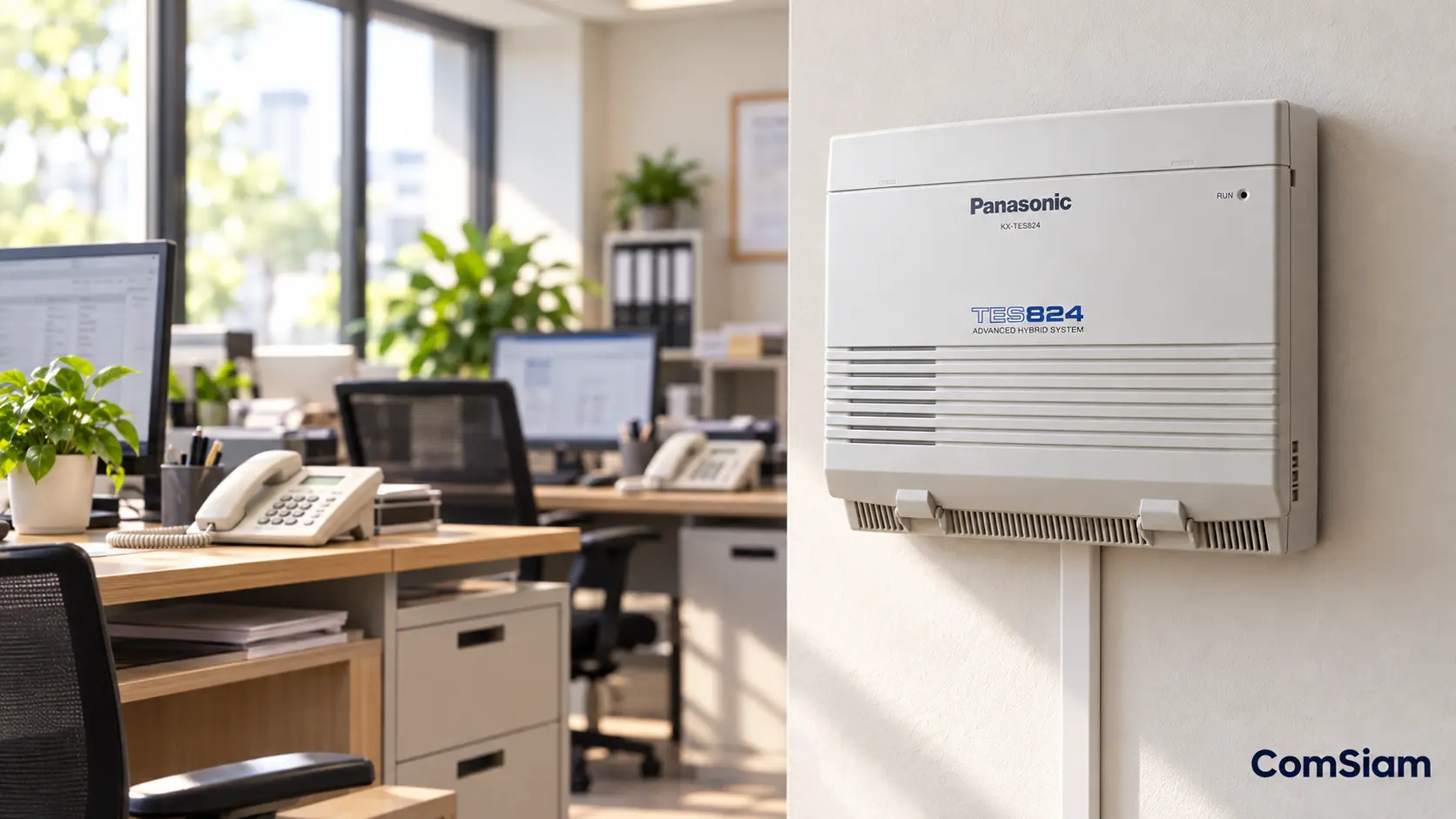

Panasonic KX-TES824 การ์ด KX-TE82483 เสียมีอาการอย่างไร

Panasonic KX-TES824 การ์ด KX-TE82483 เสียมีอาการอย่างไร เป็นคำถามสำคัญสำหรับช่างเทคนิคและผู้ดูแลระบบโทรศัพท์สำนักงาน โดยเฉพาะเมื่อตู้สาขามีอาการโทรศัพท์ภายในบางเครื่องไม่มี Dial Tone โทรศัพท์ PT ไม่ทำงาน พอร์ต CO Line โทรออกไม่ได้ หรืออุปกรณ์ที่ต่ออยู่กับการ์ดขยายหยุดทำงานพร้อมกัน

KX-TE82483 เป็นการ์ดขยาย 3-Port Analogue CO Line and 8-Port Hybrid Extension Card สำหรับ Panasonic KX-TES824 โดยเพิ่มสายนอกแบบอนาล็อก 3 เส้น และเพิ่มโทรศัพท์ภายในชนิด Hybrid อีก 8 พอร์ต ทำให้รองรับทั้งโทรศัพท์ Proprietary Telephone (PT) และ Single Line Telephone (SLT) ตามรูปแบบที่ผู้ผลิตกำหนด

จุดเด่นของ KX-TE82483 คือมีทั้งวงจร CO Line และ Hybrid Extension อยู่บนแผงเดียวกัน ทำให้ต้องแยกวิเคราะห์ว่าอาการเกิดกับสายนอก โทรศัพท์ภายใน หรือระบบส่วนที่ใช้ร่วมกัน

ตัวอย่างเช่น หากพอร์ต CO ทั้ง 3 ช่องบนการ์ดไม่มี Dial Tone แต่ Hybrid Extension ยังใช้งานได้ตามปกติ ควรตรวจบริการสายนอกและวงจร CO เป็นหลัก แต่ถ้าโทรศัพท์ PT และ SLT ทั้ง 8 พอร์ตบนการ์ดหยุดทำงานพร้อมกัน ขณะที่ Main Unit ยังคงทำงานได้ ต้องตรวจการ์ดและ Connector เพิ่มเติม

อย่างไรก็ตาม อาการที่เกิดกับพอร์ตบน KX-TE82483 ไม่ได้ยืนยันว่าการ์ดเสียเสมอไป เพราะต้นเหตุอาจมาจากสาย T/R/H/L, MDF, ตัวโทรศัพท์, ONT/Voice Gateway, การตั้งค่าโปรแกรม, Power Supply หรือระบบควบคุมของ Main Unit

บทความนี้ ComSiam จะอธิบายวิธีตรวจสอบการ์ด KX-TE82483 ตามแนวทาง Panasonic Installation Manual ตั้งแต่การตรวจ CO Line, PT/SLT, Hybrid Extension, สาย T/R/H/L, การทดสอบด้วยสายสั้น การตรวจ Extension Connectors ไปจนถึงการติดตั้งและเปลี่ยนการ์ดอย่างปลอดภัย พร้อมตารางวิเคราะห์อาการ Checklist และ FAQ สำหรับช่างและผู้ดูแลสำนักงาน

① การ์ด KX-TE82483 คืออะไร

KX-TE82483 เป็น Optional Service Card ที่ใช้ขยายความสามารถของตู้สาขา Panasonic KX-TES824

หน้าที่หลัก

• เพิ่ม Analogue CO Line จำนวน 3 พอร์ต
• เพิ่ม Hybrid Extension จำนวน 8 พอร์ต
• รองรับการเชื่อมต่อโทรศัพท์ PT ที่เข้ากันได้
• รองรับโทรศัพท์ SLT
• เชื่อมต่อกับ Main Unit ผ่าน Extension Connectors
• ใช้งานร่วมกับการ์ดขยายอื่นตามโครงสร้างที่ผู้ผลิตรองรับ

ข้อมูลสำคัญ

รายการ	รายละเอียด
รุ่นการ์ด	KX-TE82483
ประเภท	3-Port Analogue CO Line and 8-Port Hybrid Extension Card
CO Line ที่เพิ่ม	3
Hybrid Extension ที่เพิ่ม	8
สาย CO	T/R
สาย SLT	T/R
สาย PT ที่ใช้สี่ตัวนำ	T/R/H/L
Extension Connectors	2 จุด
Extension Bolts	3 จุด
คู่มืออ้างอิง	Installation Manual หัวข้อ 2.3.2

ข้อควรจำ

KX-TE82483 ไม่ใช่การ์ดเพิ่มเฉพาะ SLT เหมือน KX-TE82474 และไม่ได้มีคุณสมบัติเหมือน KX-TE82480 ทุกประการ

② KX-TE82483 เพิ่มความจุของ KX-TES824 ได้เท่าไร

Panasonic KX-TES824 รุ่นพื้นฐานรองรับ 3 CO Lines และ 8 Hybrid Extensions

เมื่อเพิ่ม KX-TE82483 ตามรูปแบบที่รองรับ ความสามารถของระบบเพิ่มขึ้นเป็น 6 CO Lines และ 16 Extensions

ตารางความสามารถ

รูปแบบระบบ	CO Lines	Extensions
KX-TES824 พื้นฐาน	3	8
เพิ่ม KX-TE82483	+3	+8
รวมหลังเพิ่ม KX-TE82483	6	16
ความสามารถสูงสุดของ KX-TES824	8	24

การขยายต่อจนถึง 8 CO / 24 Extensions ต้องใช้การ์ดและรูปแบบติดตั้งที่ผู้ผลิตรองรับ

ทำไมต้องตรวจจำนวนพอร์ตจริง

ตู้ที่มี KX-TE82483 ไม่ได้หมายความว่าทุกสำนักงานมีสาย CO ครบ 6 เส้นหรือมีโทรศัพท์ต่อครบ 16 เครื่อง

ต้องตรวจว่าพอร์ตใดเชื่อมต่อใช้งานจริง และพอร์ตใดยังไม่ได้ต่อบริการ

③ KX-TE82483 ต่างจาก KX-TE82474 และ KX-TE82480 อย่างไร

รุ่น	CO เพิ่ม	Extension เพิ่ม	ประเภท Extension
KX-TE82474	0	8	SLT
KX-TE82480	2	8	SLT
KX-TE82483	3	8	Hybrid

ความแตกต่างสำคัญ

KX-TE82483 เพิ่ม Hybrid Extension จึงรองรับโทรศัพท์ PT ที่เข้ากันได้ รวมถึง SLT ตามการเชื่อมต่อที่กำหนด

ส่วน KX-TE82474 และ KX-TE82480 เพิ่มพอร์ต SLT ไม่ใช่พอร์ต Hybrid สำหรับ PT แบบเดียวกัน

ตัวอย่าง

สำนักงานต้องการเพิ่มโทรศัพท์ Panasonic KX-T7735 จำนวน 6 เครื่อง

ควรตรวจว่ามีพอร์ต Hybrid เพียงพอ ไม่ควรซื้อ KX-TE82474 หรือ KX-TE82480 เพียงเพราะเห็นว่าการ์ดเพิ่ม Extension ได้ 8 พอร์ตเท่ากัน

④ อาการที่อาจเกิดเมื่อ KX-TE82483 เสีย

อาการที่ควรตรวจเพิ่มเติม ได้แก่

1. CO Line บางพอร์ตไม่มี Dial Tone
2. CO Line ทั้ง 3 พอร์ตบนการ์ดโทรออกไม่ได้
3. โทรศัพท์ PT บางเครื่องไม่ตอบสนอง
4. โทรศัพท์ SLT ไม่มี Dial Tone
5. Hybrid Extension หลายพอร์ตหยุดทำงาน
6. PT ใช้งานไม่ได้ แต่ SLT ยังใช้งานได้
7. ปุ่ม CO หรือ DSS บน PT ทำงานผิดปกติ
8. รับสายเข้าไม่ได้เฉพาะ CO บางเส้น
9. โทรศัพท์มีเสียงซ่าหรือเสียงเบา
10. ระบบมีปัญหาหลังย้ายตู้หรือติดตั้งการ์ด
11. มีรอยไหม้หรือคราบความชื้นบนการ์ด
12. Main Unit ทำงานได้ แต่พอร์ตขยายหลายส่วนผิดปกติ

ข้อสำคัญ

อาการเหล่านี้ยังไม่ใช่ข้อยืนยันว่าการ์ดเสีย ต้องตรวจสัญญาณต้นทาง โทรศัพท์ และสายภายนอกก่อน

⑤ แยกปัญหา CO Line กับ Hybrid Extension

การ์ดเดียวกันมีวงจรสองกลุ่มใหญ่ จึงควรวิเคราะห์แยกกัน

อาการ	จุดตรวจอันดับแรก
CO เส้นเดียวไม่มีสัญญาณ	สายนอก T/R และต้นทาง
CO ทั้ง 3 เส้นไม่มีสัญญาณ	ONT, สาย, โปรแกรมและการ์ด
PT เครื่องเดียวไม่ทำงาน	เครื่อง สาย H/L และพอร์ต
SLT เครื่องเดียวไม่มี Dial Tone	เครื่อง สาย T/R และแจ็ก
PT ไม่ทำงานแต่ SLT ใช้ได้	คู่ H/L
Hybrid ทั้ง 8 พอร์ตผิดปกติ	Connector/การ์ด/ระบบร่วม
CO และ Hybrid ทั้งหมดผิดปกติ	การ์ด Connector และ Main Unit
ทุกพอร์ตของ PBX หยุดพร้อมกัน	AC, UPS, Power Supply

หลักการ

หากมีปัญหาเฉพาะหนึ่งพอร์ต ไม่ควรสรุปว่าการ์ดทั้งใบเสีย

หากมีปัญหาทั้ง CO และ Hybrid Extension พร้อมกัน ให้ตรวจส่วนที่ใช้งานร่วมกันเพิ่มเติม

⑥ ตรวจ CO Line ทั้ง 3 พอร์ตบน KX-TE82483

การ์ดเพิ่มพอร์ตสายนอกอนาล็อกสามช่อง จึงต้องตรวจแยกแต่ละช่อง

ขั้นตอน

1. ตรวจหมายเลข CO Line จากผังติดตั้ง
2. ยืนยันว่าพอร์ตมีบริการจริง
3. ตรวจหัว Modular
4. ตรวจคู่สาย T/R
5. ใช้ PT ที่มีสิทธิ์เลือก CO เป้าหมาย
6. ตรวจ Dial Tone
7. ทดสอบโทรออก
8. ทดสอบรับสายเข้า
9. ตรวจเสียงสนทนาทั้งสองทิศทาง
10. บันทึกผลทีละพอร์ต

ตารางตรวจ

ช่อง CO บนการ์ด	มีสายต้นทาง	Dial Tone	โทรออก	รับสายเข้า
ช่อง 1	☐	☐	☐	☐
ช่อง 2	☐	☐	☐	☐
ช่อง 3	☐	☐	☐	☐

หมายเลข CO จริงต้องตรวจจากผังและการติดตั้ง ไม่ควรสรุปจากตำแหน่งหัวต่อโดยไม่ตรวจเอกสาร

⑦ ตรวจคู่สาย T/R ของ CO Line

พอร์ต CO ของ KX-TE82483 ใช้คู่สายสองตัวนำ T/R ตามคู่มือ Panasonic

จุดที่ต้องตรวจ

• ขั้ว T/R ถูกต้อง
• สาย Modular ไม่ขาด
• หัวต่อแน่น
• MDF ไม่มีสายหลวม
• คู่สายไม่มีคราบออกไซด์
• มีสัญญาณต้นทางจริง
• ไม่มีการนำสายเครือข่ายมาต่อผิดประเภท

อาการเมื่อสายผิด

• ไม่มี Dial Tone
• CO Line ใช้งานไม่ได้
• เสียงสนทนาขาดหาย
• สายหลุดเป็นระยะ

คำเตือน

ไม่ควรต่อพอร์ต LAN หรือ PoE เข้ากับพอร์ต CO

ไม่ควรจ่ายแรงดัน DC ภายนอกเพื่อทดลองว่าวงจร CO ตอบสนองหรือไม่

⑧ ทดสอบสายนอกต้นทางด้วย SLT

คู่มือ Installation Manual หมวด Troubleshooting แนะนำให้ใช้ SLT ที่ทราบว่าใช้งานดีทดสอบสายนอกโดยตรง เพื่อแยกบริการต้นทางออกจาก PBX

ขั้นตอนสำหรับช่างผู้ชำนาญ

1. แจ้งผู้ดูแลระบบก่อนหยุดสาย
2. ตรวจว่าไม่มีการสนทนาสำคัญ
3. ระบุ CO ที่มีปัญหา
4. ตรวจว่าเป็นบริการอนาล็อกที่รองรับ SLT
5. แยกสาย CO จาก PBX อย่างปลอดภัย
6. ต่อ SLT เข้ากับต้นทาง
7. ตรวจ Dial Tone
8. โทรไปยังหมายเลขทดสอบที่ได้รับอนุญาต
9. ทดสอบรับสายเข้า
10. ตรวจเสียงสองทาง
11. บันทึกผล

ตารางแปลผล

SLT ตรงต้นทาง	ผ่าน PBX	แนวทาง
ไม่ทำงาน	ไม่ทำงาน	ตรวจผู้ให้บริการ/ONT
ทำงาน	ไม่ทำงาน	ตรวจสาย โปรแกรม และ CO Port
เสียงซ่าทั้งสองวิธี	เสียงซ่า	ตรวจต้นทาง
ทำงานปกติ	รับสายเข้าไม่ได้ผ่าน PBX	ตรวจโหมดรับสายและวงจร CO

ข้อควรระวัง

หากมีหลักฐานว่าพอร์ตหรือวงจร PBX เสียหายทางไฟฟ้า ควรให้ศูนย์บริการที่ได้รับอนุญาตตรวจ ก่อนนำคู่สายภายนอกเชื่อมต่อกลับ

⑨ ตรวจ ONT หรือ Voice Gateway ก่อนกล่าวว่าการ์ดเสีย

สำนักงานบางแห่งใช้บริการเสียงผ่าน ONT หรือ Voice Gateway ที่ให้เอาต์พุต FXS

เส้นทางสัญญาณ

ผู้ให้บริการ → ONT/Voice Gateway → FXS → CO Line บน KX-TE82483 → PBX

อาการที่อาจเกิดจาก Gateway

• FXS ไม่มี Dial Tone
• CO ขึ้น Busy Out
• โทรออกไม่ได้หลังไฟดับ
• รับสายเข้าไม่สำเร็จ
• เสียงสนทนาทางเดียว
• พอร์ต Voice ยังไม่พร้อมใช้งาน

วิธีตรวจ

1. ตรวจสถานะ ONT
2. ตรวจบริการ Voice
3. ตรวจพอร์ต FXS
4. ตรวจสาย T/R
5. ทดสอบ FXS ด้วย SLT ตามขั้นตอนที่ปลอดภัย
6. ประสานผู้ให้บริการหากต้นทางผิดปกติ

ข้อควรจำ

อินเทอร์เน็ตทำงานได้ไม่ได้ยืนยันว่า Voice Service พร้อมใช้งานเสมอ

⑩ ตรวจ CO Line Connection [400] และ CO Busy Out

หาก CO มีสายต้นทางแต่ระบบเลือกไม่ได้ อาจเกิดจากการตั้งค่าหรือสถานะการตรวจสายนอก

โปรแกรมสำคัญ

โปรแกรม	หน้าที่
[400]	CO Line Connection
[404]	CO Line Group Number
[405–407]	Flexible Outward Dialling
[154]	CO Busy Out
[155]	CO Busy Out Check Time

ขั้นตอนตรวจ

1. ระบุหมายเลข CO
2. ตรวจ Connect/Not Connect
3. ตรวจกลุ่ม CO
4. ตรวจสิทธิ์ Extension
5. ตรวจสัญญาณต้นทาง
6. ตรวจสถานะ Busy Out
7. ทดสอบหลังแก้ไขเฉพาะจุด

ข้อสำคัญ

CO Line ที่ถูกตั้ง Not Connect ไม่ใช่หลักฐานว่าพอร์ตเสีย

และ CO ที่ไม่มี Loop Current จากต้นทางอาจถูกระบบจัดการเป็น Busy Out ตามเงื่อนไขที่กำหนด

⑪ Hybrid Extension ของ KX-TE82483 คืออะไร

Hybrid Extension คือพอร์ตที่รองรับทั้ง PT และ SLT ตามรูปแบบการเชื่อมต่อและความเข้ากันได้ของอุปกรณ์

ตัวอย่าง

• Panasonic KX-T7730
• Panasonic KX-T7735
• โทรศัพท์ SLT อนาล็อกที่เหมาะสม

ความแตกต่างของสาย

โทรศัพท์	ตัวนำที่เกี่ยวข้อง
PT แบบสี่ตัวนำ	T/R/H/L
SLT	T/R

ข้อควรจำ

การที่ SLT ทำงานได้ไม่ได้ยืนยันว่าวงจรสำหรับ PT บน Hybrid Extension ทำงานสมบูรณ์ทั้งหมด

ต้องทดสอบตามชนิดโทรศัพท์ที่ต้องการใช้งานจริง

⑫ ตรวจสาย T/R/H/L สำหรับโทรศัพท์ PT

โทรศัพท์ PT ที่ใช้การเชื่อมต่อแบบสี่ตัวนำต้องมีขั้วสายที่ถูกต้อง

คู่สายที่เกี่ยวข้อง

• T/R สำหรับวงจรโทรศัพท์
• H/L สำหรับส่วนการเชื่อมต่อ PT ตามการออกแบบ

จุดที่ควรตรวจ

• สายมีตัวนำครบ
• Pinout ถูกต้อง
• หัว Modular ไม่หลวม
• MDF ต่อครบทุกคู่
• ไม่มีขั้ว H/L ขาดหรือลัดวงจร
• ไม่มีการต่อสาย T/R สลับไปยังขั้วอื่น

ตัวอย่าง

ย้าย KX-T7735 ไปโต๊ะใหม่ แล้วเครื่องไม่แสดงสถานะ

หากจุดใหม่เดินสายเพียงสองตัวนำ ต้องตรวจว่าใช้พอร์ต Hybrid และสายสำหรับ PT ถูกต้องก่อน

ไม่ควรเปลี่ยน KX-TE82483 ทันที

⑬ PT ไม่ทำงาน แต่ SLT ทำงานได้ ต้องตรวจ H/L

คู่มือ Panasonic Troubleshooting ระบุกรณี PT ไม่ทำงาน แต่ SLT ยังทำงานได้ โดยให้ตรวจการลัดวงจรของขั้ว H/L ของ Extension Jack

ขั้นตอน

1. ระบุ Hybrid Port ที่มีปัญหา
2. ทดสอบ PT ที่ทราบว่าใช้งานดี
3. ใช้สายสี่ตัวนำที่ถูกต้อง
4. ตรวจ SLT ตามชนิดพอร์ตที่รองรับ
5. ตรวจ H/L ผ่านหัวต่อและ MDF
6. แยกไฟตามขั้นตอนก่อนซ่อมวงจรลัด
7. ให้ช่างแก้ไขและทดสอบใหม่

สิ่งที่ไม่ควรทำ

ห้ามทดลองลัด H/L เพื่อดูว่า PT มีปฏิกิริยาหรือไม่

ห้ามใช้เครื่องทดสอบแรงดันสูงกับสายที่ยังต่ออยู่กับ PBX

⑭ ตรวจ SLT บน Hybrid Extension

Hybrid Extension รองรับ SLT โดยใช้คู่สาย T/R

ขั้นตอน

1. เตรียม SLT ที่ทราบว่าใช้งานดี
2. ใช้สายสั้นที่ถูกต้อง
3. ต่อเข้าพอร์ต Hybrid ที่ต้องการ
4. ตรวจ Dial Tone
5. ทดสอบโทรภายใน
6. ทดสอบรับสาย
7. ตรวจเสียงสองทิศทาง
8. ตรวจการคืนสถานะเมื่อวางหู

อาการที่ควรตรวจ

• ไม่มี Dial Tone
• Busy ตลอด
• Hook Switch ค้าง
• สาย T/R ขาด
• พอร์ตไม่ตอบสนอง

ข้อควรจำ

หาก SLT เครื่องเดียวผิดปกติ แต่เครื่องอื่นและพอร์ตอื่นใช้งานได้ ควรตรวจเครื่องและสายก่อน

⑮ ใช้สายสั้นทดสอบพอร์ต Hybrid ตามคู่มือ Panasonic

หนึ่งในแนวทาง Troubleshooting คือใช้สายสั้นที่ถูกต้องต่อโทรศัพท์เข้าพอร์ตเดิมโดยตรง

วิธีทดสอบ

1. ระบุพอร์ตที่มีปัญหา
2. เลือกโทรศัพท์ทดสอบที่เข้ากันได้
3. เตรียมสายให้ตรง PT หรือ SLT
4. ต่อกับพอร์ตเดิม
5. ตรวจ Dial Tone
6. โทรภายใน
7. ตรวจฟังก์ชันที่มีปัญหา
8. บันทึกผล

การแปลผล

หากใช้สายสั้นแล้วทำงานได้

ควรตรวจ MDF และสายเดินอาคาร

หากใช้สายสั้นแล้วยังไม่ได้

ต้องทดสอบสลับเครื่องกับพอร์ตที่ทราบว่าใช้งานดี

ข้อสำคัญ

ห้ามใช้สายทดสอบสองตัวนำกับ PT ที่ต้องใช้สี่ตัวนำแล้วสรุปว่าพอร์ต Hybrid เสีย

⑯ ทดลองเครื่องเดิมกับพอร์ตดี และเครื่องดีกับพอร์ตเดิม

การเปลี่ยนตัวแปรทีละส่วนช่วยแยกสาเหตุได้ชัดเจน

ตารางทดสอบ

ผลการทดสอบ	ควรสงสัย
เครื่องเดิมเสียทุกพอร์ตที่รองรับ	ตัวเครื่องหรือสาย
เครื่องเดิมทำงานได้บนพอร์ตดี	พอร์ตเดิมหรือสายเดิม
เครื่องดีใช้ไม่ได้ที่พอร์ตเดิม	พอร์ตหรือการ์ด
สายสั้นทำงานได้แต่สายอาคารไม่ได้	MDF หรือสายอาคาร
PT ไม่ได้ แต่ SLT ได้	H/L หรือวงจร PT
ทั้ง PT และ SLT ไม่ได้บนหลายพอร์ต	ระบบร่วมของการ์ดหรือ Main Unit

ข้อควรระวัง

เมื่อย้ายโทรศัพท์ไปพอร์ตอื่น หมายเลข Extension และสิทธิ์อาจเปลี่ยนตามแจ็ก ต้องบันทึกผลให้ชัด

⑰ ตรวจ MDF และ Jumper ก่อนเปลี่ยน KX-TE82483

MDF เป็นจุดรวมสายโทรศัพท์ระหว่าง PBX กับโต๊ะทำงาน

จุดที่ควรตรวจ

• จุด Punch Down
• Terminal Block
• Jumper Wire
• คู่ T/R
• คู่ H/L
• คราบออกไซด์
• หน้าสัมผัสหลวม
• สายขาด
• การสลับหมายเลขคู่สาย

วิธีตรวจ

1. ระบุ Extension Jack
2. ตรวจผังสายจากการ์ดไป MDF
3. ตรวจสายจาก MDF ไปเต้ารับ
4. ใช้สายสั้นทดสอบใกล้ PBX
5. เปรียบเทียบผลกับที่โต๊ะ
6. ให้ช่างแยกวงจรก่อนใช้เครื่องมือทดสอบสาย

ข้อสำคัญ

หากทดสอบใกล้ตู้แล้วโทรศัพท์ใช้งานได้ แต่ใช้งานที่โต๊ะไม่ได้ ควรตรวจระบบสายก่อนเปลี่ยนการ์ด

⑱ ตรวจพอร์ต Hybrid ทั้ง 8 ช่องเป็นรายพอร์ต

ควรทดสอบทุกพอร์ตที่มีปัญหา ไม่สรุปจากผลพอร์ตเดียว

ช่อง Hybrid	PT	SLT	โทรภายใน	ผลตรวจ
1	☐	☐	☐	รอตรวจ
2	☐	☐	☐	รอตรวจ
3	☐	☐	☐	รอตรวจ
4	☐	☐	☐	รอตรวจ
5	☐	☐	☐	รอตรวจ
6	☐	☐	☐	รอตรวจ
7	☐	☐	☐	รอตรวจ
8	☐	☐	☐	รอตรวจ

วิธีใช้ตาราง

ใช้โทรศัพท์ทดสอบและสายที่ถูกต้อง แล้วระบุหมายเลข Extension ที่กำหนดกับแจ็กจริง

หากพอร์ตที่มีปัญหาทุกช่องอยู่บน KX-TE82483 แต่พอร์ตพื้นฐานใช้งานได้ ควรตรวจการ์ดและ Connector เพิ่มเติม

⑲ ตรวจ Extension Connectors และจุดยึดการ์ด

Installation Manual หัวข้อ 2.3.2 ระบุว่า KX-TE82483 ใช้ Extension Connectors สองจุดและ Extension Bolts สามจุด

สิ่งที่ช่างควรตรวจ

• Connector อยู่ในตำแหน่งถูกต้อง
• ขั้วต่อไม่เสียหาย
• ไม่มีคราบกัดกร่อน
• ไม่มีรอยไหม้
• จุดยึดการ์ดมั่นคง
• ไม่พบรอยงอหรือแตก
• การเดินสายไม่กดทับการ์ด

อาการที่อาจเกี่ยวข้อง

• พอร์ตหลายตัวหยุดพร้อมกัน
• ปัญหาเกิดหลังขนย้ายตู้
• ปัญหาเกิดหลังติดตั้งการ์ด
• พอร์ตบน Main Unit ทำงาน แต่การ์ดมีปัญหา

คำเตือน

ห้ามเปิดฝาแล้วกดหรือโยกการ์ดขณะมีไฟเลี้ยง

การตรวจ Connector ต้องทำโดยช่างผู้ชำนาญหลังแยกแหล่งจ่ายไฟอย่างถูกต้อง

⑳ แยกการ์ด KX-TE82483 เสียจาก Main Board

Main Unit และการ์ดขยายทำงานร่วมกัน จึงต้องตรวจแยกก่อนตัดสินใจเปลี่ยนอุปกรณ์

ผลตรวจ	จุดที่ควรตรวจต่อ
Main Unit ทำงาน แต่ KX-TE82483 ไม่ทำงาน	การ์ด/Connector
CO บนการ์ดเสีย แต่ Hybrid ใช้ได้	CO/ต้นทาง/โปรแกรม
Hybrid เสีย แต่ CO ใช้ได้	Hybrid/สาย/วงจรพอร์ต
CO และ Hybrid บนการ์ดเสียพร้อมกัน	การ์ด/Connector/ระบบร่วม
ทุกพอร์ต PBX หยุดพร้อมกัน	Power Supply/Main Board
ทดสอบด้วยการ์ดดีแล้วยังผิดปกติ	Connector/Main Unit

ข้อควรเข้าใจ

การทดสอบด้วยการ์ดที่ทราบว่าใช้งานดีเป็นงานของช่างผู้ชำนาญ และต้องตรวจความเข้ากันได้ก่อนติดตั้ง

หากพบรอยไหม้หรือความเสียหายทางไฟฟ้า ต้องตรวจวงจรที่เกี่ยวข้องก่อนเสียบการ์ดทดแทน

㉑ ตรวจ Power Supply หากทั้งระบบมีปัญหา

เมื่อพอร์ตบน Main Unit และ KX-TE82483 หยุดทำงานพร้อมกัน ควรตรวจส่วนจ่ายไฟก่อน

สิ่งที่ควรตรวจ

1. ระบบไฟ AC
2. UPS
3. สายไฟ
4. POWER Switch
5. ไฟสถานะ PBX
6. ความร้อนผิดปกติ
7. Power Supply
8. Main Board

ข้อควรจำ

หาก PBX ไม่มีไฟเลี้ยง การที่โทรศัพท์ PT และ SLT ทุกเครื่องไม่ทำงานไม่ได้เป็นหลักฐานว่าการ์ดขยายทั้งหมดเสีย

ไม่ควรเริ่มด้วยการเปลี่ยน KX-TE82483

㉒ การติดตั้ง KX-TE82483 ตามคู่มือ Panasonic

หัวข้อ 2.3.2 ของ Installation Manual แสดงการติดตั้งการ์ดบน KX-TES824

โครงสร้างที่คู่มือระบุ

• ฝาครอบด้านบนและด้านล่าง
• แผงหน้าสำหรับตำแหน่งขยาย
• Extension Connectors สองจุด
• Extension Bolts สามจุด
• CO Modular Ports
• Hybrid Extension Jacks
• สายยึดจัดระเบียบ

แนวทางสำหรับช่าง

1. ตรวจรุ่นการ์ด
2. ตรวจช่องติดตั้งที่รองรับ
3. เตรียมผัง CO และ Extension
4. หยุดระบบตามแผน
5. แยกแหล่งจ่ายไฟก่อนทำงาน
6. ใช้มาตรการป้องกันไฟฟ้าสถิต
7. ติดตั้งการ์ดตามภาพคู่มือ
8. ตรวจ Connector และจุดยึด
9. ต่อ CO ด้วยสายสองตัวนำ
10. ต่อ Hybrid Extension ด้วยสายสองหรือสี่ตัวนำตามโทรศัพท์
11. จัดสายและปิดฝาครอบ
12. ทดสอบหลังเปิดระบบ

ข้อควรระวัง

ขั้นตอนการปรับฝาครอบและติดตั้งการ์ดเป็นงานฮาร์ดแวร์ภายใน ต้องทำโดยผู้มีความชำนาญตามคู่มือฉบับตรงกับอุปกรณ์

㉓ ก่อนถอดเปลี่ยนการ์ดต้องเตรียมอะไร

การถอด KX-TE82483 อาจกระทบทั้ง CO Line และ Hybrid Extension ที่ใช้งานอยู่

รายการเตรียมงาน

• แจ้งผู้ดูแลสำนักงาน
• กำหนดช่วงหยุดบริการ
• ระบุ CO Line ทั้งสามพอร์ต
• ระบุ Hybrid Extension ทั้งแปดพอร์ต
• บันทึกผัง MDF
• บันทึกหมายเลขโทรศัพท์
• สำรองโปรแกรม PBX เมื่อทำได้
• ตรวจอะไหล่ทดแทนให้ตรงรุ่น
• เตรียมเครื่อง PT และ SLT ทดสอบ
• จัดเตรียมมาตรการความปลอดภัยทางไฟฟ้าและ ESD

ข้อสำคัญ

ควรตรวจโปรแกรมและผังสายเดิมก่อนเปลี่ยนการ์ด เพื่อให้สามารถทดสอบได้ว่าระบบหลังซ่อมทำงานเหมือนเดิม

㉔ เปลี่ยน KX-TE82483 อย่างไรให้ปลอดภัย

การถอดเปลี่ยนการ์ดต้องทำโดยช่างบริการที่มีความชำนาญ

ขั้นตอนด้านความปลอดภัย

1. หยุดระบบในช่วงที่ได้รับอนุญาต
2. ตรวจว่าสายสนทนาสำคัญสิ้นสุดแล้ว
3. แยกบริการโทรคมนาคมที่เกี่ยวข้องตามวิธีปลอดภัย
4. ปิด PBX
5. ถอดสาย AC ตามคู่มือ
6. แยกแบตเตอรี่สำรองภายนอกถ้ามี
7. ตรวจว่าไม่มีแหล่งจ่ายไฟที่อาจเลี้ยงอุปกรณ์
8. ใช้มาตรการป้องกัน ESD
9. ถอดการ์ดตามภาพคู่มือ
10. ตรวจ Connector และบริเวณติดตั้ง
11. ติดตั้งการ์ดที่ตรงรุ่นและเข้ากันได้
12. ปิดฝาครอบก่อนจ่ายไฟกลับ
13. ทดสอบ CO และ Hybrid Extension ทุกพอร์ตที่เกี่ยวข้อง

คำเตือน

ห้ามถอดเสียบ KX-TE82483 ขณะที่ PBX ยังมีไฟเลี้ยง

การปิดสวิตช์ POWER อย่างเดียวไม่ควรใช้แทนการแยก AC และแหล่งจ่ายไฟสำรองทั้งหมด

㉕ ตารางวิเคราะห์อาการ KX-TE82483

อาการ	จุดตรวจแรก	แนวทาง
CO ช่องเดียวไม่มี Dial Tone	ต้นทาง T/R	แยกทดสอบ SLT
CO สามช่องใช้ไม่ได้	สาย/โปรแกรม/การ์ด	ตรวจทีละ CO
PT เครื่องเดียวไม่ทำงาน	T/R/H/L	ทดสอบสายสั้น
PT ไม่ได้ แต่ SLT ได้	H/L	ตรวจการลัดวงจร
SLT เครื่องเดียวไม่มี Dial Tone	เครื่อง/T/R	สลับเครื่อง
Hybrid ทั้งแปดพอร์ตใช้ไม่ได้	การ์ด/Connector	ตรวจเชิงลึก
CO และ Hybrid ใช้ไม่ได้ทั้งการ์ด	การ์ด/ระบบร่วม	เทียบ Main Unit
พอร์ตพื้นฐานก็ใช้ไม่ได้	AC/Power Supply	ตรวจส่วนกลาง
โทรภายในได้ โทรนอกไม่ได้	CO/สิทธิ์	ตรวจโปรแกรม
เสียงซ่าเฉพาะพอร์ต	สาย/MDF	ตรวจเส้นทาง
ปัญหาหลังย้ายตู้	Connector/สาย	ตรวจการติดตั้ง
พบคราบน้ำหรือรอยไหม้	ฮาร์ดแวร์	หยุดใช้งาน

㉖ ตัวอย่างการตรวจหน้างาน 7 กรณี

กรณีที่ 1 — CO บนการ์ดเส้นหนึ่งไม่มีสัญญาณ

อาการ: CO อีกสองเส้นทำงานปกติ แต่เส้นหนึ่งไม่มี Dial Tone

ตรวจ: สาย T/R ต้นทาง ONT และโปรแกรม [400]

แนวทาง: ทดสอบด้วย SLT โดยตรงก่อนสงสัยวงจร CO

กรณีที่ 2 — PT KX-T7735 ไม่ทำงานหลังย้ายโต๊ะ

อาการ: โทรศัพท์ไม่ตอบสนองที่จุดใหม่

ตรวจ: ชนิดพอร์ตและสาย T/R/H/L

แนวทาง: ทดสอบกับสายสั้นที่ถูกต้อง แล้วตรวจ MDF และการเข้าหัว

กรณีที่ 3 — PT ไม่ทำงาน แต่ SLT ใช้ได้

อาการ: พอร์ต Hybrid มีปัญหาเฉพาะการใช้งาน PT

ตรวจ: คู่ H/L และวงจรที่เกี่ยวข้อง

แนวทาง: ตรวจการลัดวงจรตามคู่มือโดยช่างผู้ชำนาญ

กรณีที่ 4 — Hybrid ทั้งแปดพอร์ตไม่ทำงาน

อาการ: พอร์ตบน Main Unit ใช้งานได้ แต่การ์ดขยายไม่มี Dial Tone หลายช่อง

ตรวจ: Connector และการ์ด KX-TE82483

แนวทาง: ทดสอบด้วยเครื่องดีและสายสั้นก่อนตรวจฮาร์ดแวร์

กรณีที่ 5 — โทรภายในได้ แต่ CO บนการ์ดโทรออกไม่ได้

อาการ: ระบบโทรภายในปกติ แต่เลือกสายนอกบางเส้นไม่ได้

ตรวจ: CO [400], [154–155], [405–407] และบริการต้นทาง

แนวทาง: แก้โปรแกรมหรือต้นทางตามผลจริงก่อนเปลี่ยนการ์ด

กรณีที่ 6 — หลังเพิ่มการ์ดระบบไม่เสถียร

อาการ: CO และ Hybrid บางส่วนมีปัญหาหลังติดตั้ง

ตรวจ: ความเข้ากันได้ จุดยึดและ Connector

แนวทาง: ให้ช่างตรวจการติดตั้งตามคู่มือหลังแยกแหล่งจ่ายไฟ

กรณีที่ 7 — พบรอยไหม้บนการ์ด

อาการ: พอร์ตผิดปกติร่วมกับความเสียหายทางกายภาพ

ตรวจ: ความปลอดภัย ระบบไฟเลี้ยงและวงจรที่เสียหาย

แนวทาง: หยุดใช้งาน ไม่ต่อสายกลับ และให้ช่างบริการตรวจ

㉗ ขั้นตอนตรวจสอบ KX-TE82483 แบบ 18 ขั้นตอน

ขั้นตอนที่ 1 — ยืนยันรุ่นการ์ด

ตรวจว่าเป็น KX-TE82483 จริง

ขั้นตอนที่ 2 — บันทึกอาการ

ระบุว่าเกิดกับ CO, PT, SLT หรือทั้งการ์ด

ขั้นตอนที่ 3 — ตรวจขอบเขต

เสียหนึ่งพอร์ตหรือหลายพอร์ต

ขั้นตอนที่ 4 — ตรวจ Main Unit

ทดสอบพอร์ตพื้นฐานเพื่อเปรียบเทียบ

ขั้นตอนที่ 5 — ตรวจ AC และ UPS

หากทั้งระบบผิดปกติ

ขั้นตอนที่ 6 — ตรวจ CO ทั้งสามช่อง

บันทึกสัญญาณแต่ละช่อง

ขั้นตอนที่ 7 — ทดสอบ CO ต้นทาง

ใช้ SLT ที่เหมาะสมแยกจาก PBX

ขั้นตอนที่ 8 — ตรวจ CO Programming

[400], [404], [405–407] และ [154–155] ตามอาการ

ขั้นตอนที่ 9 — ตรวจ ONT/Gateway

เมื่อใช้สายนอกผ่าน FXS

ขั้นตอนที่ 10 — ตรวจ Hybrid ทั้งแปดช่อง

ใช้ PT และ SLT ที่เข้ากันได้

ขั้นตอนที่ 11 — ตรวจ T/R/H/L

ตรวจสายและขั้วต่อที่ถูกต้อง

ขั้นตอนที่ 12 — ทดสอบสายสั้น

แยกสายอาคาร

ขั้นตอนที่ 13 — สลับเครื่องและพอร์ต

แยกเครื่องเสียออกจากพอร์ต

ขั้นตอนที่ 14 — ตรวจ MDF

หากต่อใกล้ PBX ได้ แต่ที่โต๊ะไม่ได้

ขั้นตอนที่ 15 — ตรวจ Connector

โดยช่างหลังแยกไฟ

ขั้นตอนที่ 16 — ตรวจ Main Board

หากผลทดสอบชี้ไปที่ส่วนกลาง

ขั้นตอนที่ 17 — ซ่อมหรือเปลี่ยน

ใช้การ์ดหรืออะไหล่ที่ตรงรุ่น

ขั้นตอนที่ 18 — ทดสอบและส่งมอบ

ตรวจ CO, PT, SLT และการทำงานที่จำเป็น

㉘ Checklist ตรวจสอบ KX-TE82483

รายการตรวจสอบ	สถานะ
ยืนยันตู้ KX-TES824	☐
ยืนยันการ์ด KX-TE82483	☐
ตรวจ CO ที่เพิ่ม 3 พอร์ต	☐
ตรวจ Hybrid ที่เพิ่ม 8 พอร์ต	☐
ตรวจผัง CO และ Extension	☐
ตรวจสัญญาณ CO ต้นทาง	☐
ตรวจคู่สาย CO T/R	☐
ตรวจหัว Modular CO	☐
ตรวจ ONT/Voice Gateway	☐
ทดสอบ CO ด้วย SLT ตรงต้นทาง	☐
ตรวจ CO Line Connection [400]	☐
ตรวจ CO Group [404]	☐
ตรวจสิทธิ์ [405–407]	☐
ตรวจ CO Busy Out [154–155]	☐
ทดสอบโทรออกทุก CO ที่ติดตั้ง	☐
ทดสอบรับสายเข้า	☐
ตรวจเสียงสนทนาสองทิศทาง	☐
เตรียม PT ที่ทราบว่าใช้งานดี	☐
เตรียม SLT ที่ทราบว่าใช้งานดี	☐
ตรวจสาย T/R/H/L สำหรับ PT	☐
ตรวจสาย T/R สำหรับ SLT	☐
ทดสอบ Hybrid ทั้ง 8 ช่อง	☐
ใช้สายสั้นทดสอบพอร์ตเดิม	☐
ทดสอบเครื่องเดิมกับพอร์ตดี	☐
ทดสอบเครื่องดีที่พอร์ตเดิม	☐
ตรวจ H/L เมื่อ PT ไม่ทำงาน	☐
ตรวจ Hook Switch ของ SLT	☐
ตรวจ MDF และ Jumper	☐
ตรวจสายเดินอาคาร	☐
ตรวจการทำงานของ Main Unit	☐
ตรวจ Power Supply เมื่อมีเหตุ	☐
ตรวจ Extension Connectors	☐
ตรวจ Extension Bolts	☐
ตรวจความเสียหายจากไฟกระชาก	☐
ตรวจคราบความชื้นและรอยไหม้	☐
สำรองข้อมูลระบบก่อนซ่อมเมื่อทำได้	☐
แยก AC และไฟสำรองก่อนงานภายใน	☐
ใช้มาตรการป้องกัน ESD	☐
ไม่ถอดเสียบการ์ดขณะมีไฟ	☐
ไม่ Factory Reset โดยไม่จำเป็น	☐
ทดสอบระบบหลังซ่อม	☐
บันทึกผลและส่งมอบงาน	☐

㉙ คำถามที่พบบ่อย (FAQ)

Panasonic KX-TES824 การ์ด KX-TE82483 เสียมีอาการอย่างไร

อาจพบ CO Line โทรออกไม่ได้ PT หรือ SLT บางพอร์ตไม่มี Dial Tone หรือพอร์ตบนการ์ดหลายช่องหยุดทำงาน แต่ต้องตรวจโทรศัพท์ สาย และต้นทางก่อนยืนยันว่าการ์ดเสีย

KX-TE82483 เพิ่ม CO Line กี่พอร์ต

เพิ่ม Analogue CO Line จำนวน 3 พอร์ต

KX-TE82483 เพิ่ม Extension กี่พอร์ต

เพิ่ม Hybrid Extension จำนวน 8 พอร์ต

KX-TE82483 ใช้โทรศัพท์ Panasonic KX-T7735 ได้หรือไม่

ใช้ได้เมื่อเชื่อมต่อกับ Hybrid Extension ที่รองรับและเดินสาย T/R/H/L ถูกต้องตามคู่มือของโทรศัพท์และ PBX

KX-TE82483 ใช้โทรศัพท์บ้าน SLT ได้หรือไม่

ได้ โดยใช้คู่สาย T/R และอุปกรณ์ SLT ที่เข้ากันได้

KX-TE82483 ต่างจาก KX-TE82480 อย่างไร

KX-TE82483 เพิ่ม 3 CO Lines และ 8 Hybrid Extensions ส่วน KX-TE82480 เพิ่ม 2 CO Lines และ 8 SLT Extensions

KX-TE82483 ไม่มี Dial Tone ทุกพอร์ตต้องเปลี่ยนการ์ดหรือไม่

ไม่ควรเปลี่ยนทันที ต้องตรวจไฟเลี้ยง Main Unit, Connector และทดสอบด้วยเครื่องและสายที่ดี

KX-TE82483 PT ไม่ทำงาน แต่ SLT ทำงานได้เกิดจากอะไร

คู่มือระบุให้ตรวจการลัดวงจรของคู่ H/L บน Extension Jack รวมถึงสายและพอร์ตที่เกี่ยวข้อง

KX-TE82483 CO Line ไม่มีเสียงหมายความว่าการ์ดเสียหรือไม่

ไม่เสมอไป อาจเกิดจากผู้ให้บริการ ONT/FXS, สาย T/R หรือโปรแกรม CO ต้องแยกทดสอบต้นทางก่อน

KX-TE82483 ต้องใช้สายโทรศัพท์กี่ตัวนำ

CO ใช้สองตัวนำ T/R ส่วน Hybrid Extension ใช้สองตัวนำสำหรับ SLT หรือสี่ตัวนำ T/R/H/L สำหรับ PT รุ่นที่ต้องการตามคู่มือ

KX-TE82483 เปลี่ยนขณะเปิดตู้ได้หรือไม่

ไม่ควร ต้องหยุดบริการ แยกไฟ AC และไฟสำรอง พร้อมป้องกัน ESD ก่อนถอดเปลี่ยนโดยช่างผู้ชำนาญ

KX-TE82483 เสียต้อง Factory Reset หรือไม่

ไม่ควร เพราะ Factory Reset ไม่ซ่อมวงจรพอร์ตที่เสีย และอาจทำให้ข้อมูลโปรแกรมของสำนักงานสูญหาย

KX-TE82483 ซ่อมหรือเปลี่ยนทั้งการ์ดแบบไหนคุ้มกว่า

ขึ้นอยู่กับตำแหน่งเสีย สภาพ PCB ความพร้อมอะไหล่ ราคาซ่อมและความเสี่ยงเสียซ้ำ ต้องตรวจยืนยันและเปรียบเทียบต้นทุนก่อน

㉚ สรุป Panasonic KX-TES824 การ์ด KX-TE82483 เสียมีอาการอย่างไร

KX-TE82483 เป็นการ์ดเพิ่ม 3 Analogue CO Lines และ 8 Hybrid Extensions สำหรับ Panasonic KX-TES824 ตามรูปแบบการขยายที่รองรับ

หากสงสัยว่าการ์ดเสีย ต้องแยกอาการ CO Line ออกจาก Hybrid Extension ก่อน

สำหรับ CO Line ให้ตรวจคู่สาย T/R, ONT/Voice Gateway, โปรแกรมสายนอก และทดสอบสัญญาณต้นทางด้วย SLT ที่เหมาะสม

สำหรับ Hybrid Extension ให้ทดสอบ PT/SLT ด้วยสายที่ถูกต้อง ใช้สายสั้นต่อที่พอร์ตเดิม แล้วสลับเครื่องกับพอร์ตดีเพื่อแยกโทรศัพท์และระบบสาย

หาก PT ไม่ทำงานแต่ SLT ใช้งานได้ ให้ตรวจขั้ว H/L และการลัดวงจรตามคู่มือ Panasonic

หากพอร์ตบนการ์ดหลายช่องผิดปกติ แต่ Main Unit ทำงานได้ ต้องให้ช่างตรวจ Connector และการ์ด KX-TE82483 เพิ่มเติม

หากพอร์ตของ Main Unit และการ์ดขยายทุกใบหยุดพร้อมกัน ควรตรวจ AC, UPS, Power Supply และ Main Board ก่อน

ไม่ควรถอดเสียบการ์ดขณะมีไฟ ไม่ควร Factory Reset เพื่อทดลอง และไม่ควรเปลี่ยน Main Board โดยไม่มีผลตรวจรองรับ

ComSiam ให้ความสำคัญกับการตรวจสอบและบำรุงรักษาระบบโทรศัพท์สำนักงานตามคู่มือผู้ผลิต ทั้ง CO Line, Hybrid Extension, PT/SLT, สาย T/R/H/L, MDF, การ์ด KX-TE82483 และระบบไฟเลี้ยง เพื่อช่วยให้ช่างวิเคราะห์อาการได้ตรงจุด ลดค่าอะไหล่ที่ไม่จำเป็น และรักษาความต่อเนื่องในการสื่อสารขององค์กร

ComSiam Professional Team
